架立筋详解，并对梁钢筋进行全面详细解读

想要搞清楚架立筋，前提是要把整个梁钢筋搞清楚才行！

架立筋的定义：架立筋是指辅助箍筋架立的纵向构造钢筋，其主要作用是把受力钢筋固定在正确的位置上，并与受力钢筋连成钢筋骨架，从而充分发挥各自的力学性能。

一，架立筋的识图？

架立筋的主要作用就是为了固定好箍筋。

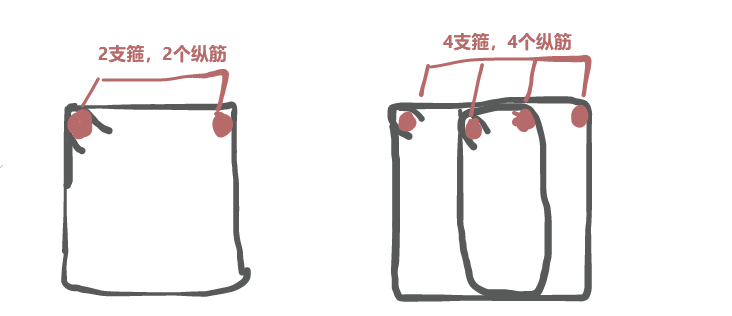

箍筋需要纵向钢筋支撑才能够成型的，例如2支箍需要2个上部钢筋，4支箍需要4个上部钢筋

上图其实很容易看出来，四肢箍由于顶部有四个角需要支撑，所以必然需要有四根纵向钢筋才行的。

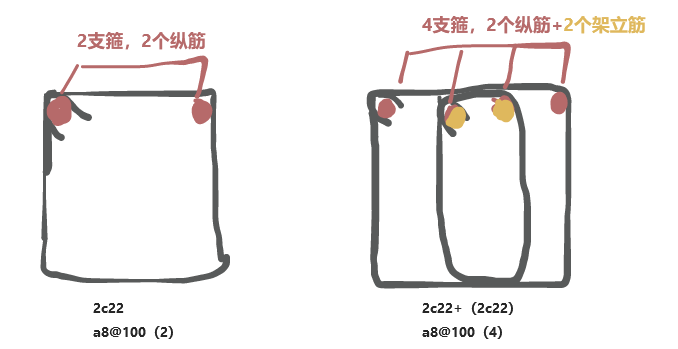

如果在4肢箍的位置，当时只有两根顶部钢筋，这个时候肯定是不行的，那么就只能另外添加两根钢筋，这个时候补充的钢筋就叫做架立筋！

那么实际施工有这种情况吗？

有的，而且非常常见的！

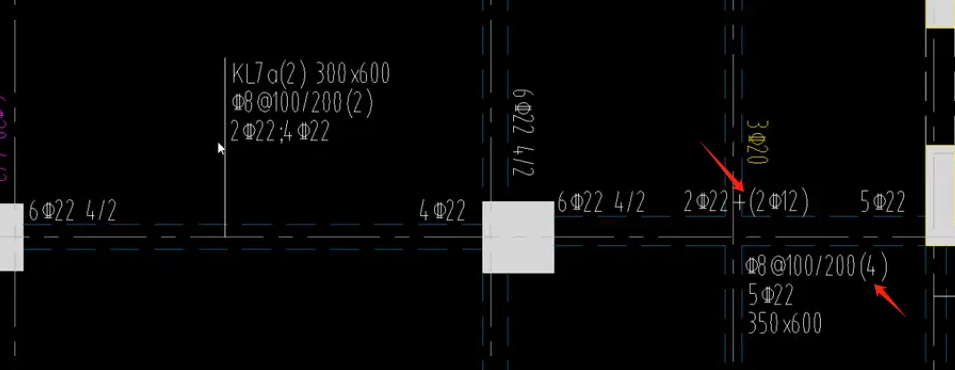

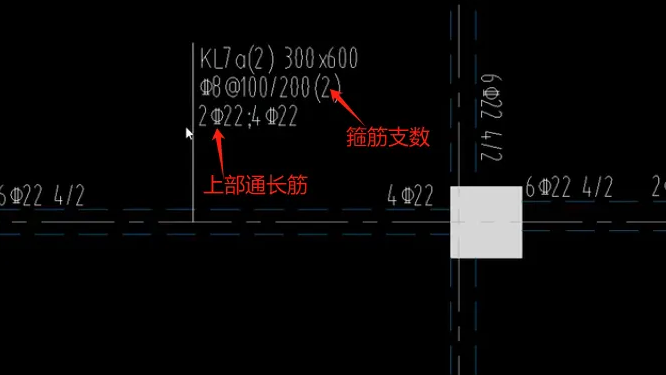

例如下图，集中标注箍筋c8@100/200（2），是个2支箍筋，所以默认情况下，上不钢筋只需要2根足够了

实际上部通长筋也确实只有两根钢筋2c22

但是到了第二跨的时候，原位标注进行了箍筋的单独配置。

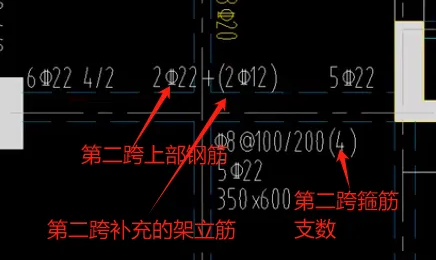

原位标注c8@100/200（4），是个4支箍筋，那么集中标注的2c22数量就是不够了，我们理论上需要4跟上部钢筋，这个时候只能另外添加两根钢筋进来。所以加了两根架立筋（2c12）

由于架立筋的作用不是受力，所以他的钢筋要求非常低，所以只给了两根c12的钢筋

二，架立筋的计算规则？

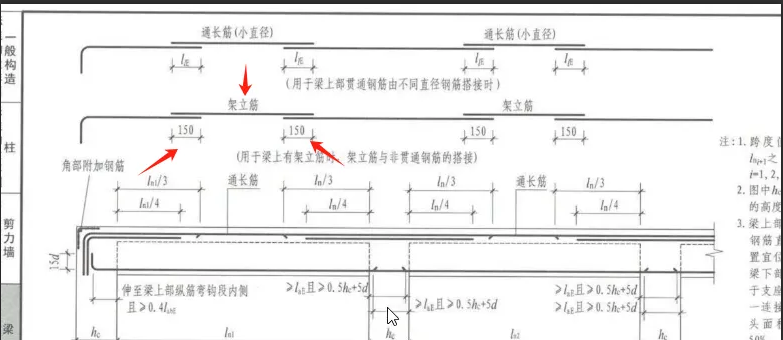

架立筋只需要和两边的上不钢筋进行搭接即可，但需要注意的是，他们的搭接长度并不是标准长度，而是一个固定值150mm

所以他的长度其实很简单，就是：150*2+净长

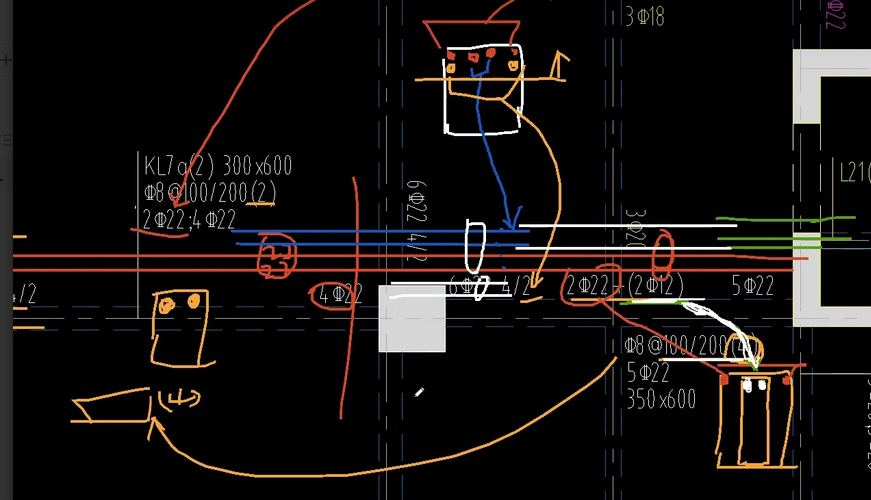

下图是我是怕分析的时候画的剖析图，虽然有点乱，但是大家仔细看还是可以看明白的。

红色：上部通长筋

蓝色：第二跨左支座钢筋 6c22 4/2

绿色：第二跨有支座钢筋 5c22

白色：架立筋（2c12）
