% 北太天元
% 参数设置
L = 1;          % 空间域长度：定义了空间范围的最大值，这里是1单位长度。
T = 0.5;        % 时间总长：定义了模拟时间的最大值，这里是0.5单位时间。
Nx = 11;        % 空间网格点数：在空间域上划分的网格点数量，包括两个边界点。
Nt = 11;        % 时间网格点数：在时间域上划分的网格点数量。

% 初始化网格
x = linspace(0, L, Nx);  % 生成空间网格上的点：在0到L之间均匀分布Nx个点。
t = linspace(0, T, Nt);  % 生成时间网格上的点：在0到T之间均匀分布Nt个点。

% 创建网格矩阵
[XX, TT] = meshgrid(x, t);  % 生成二维网格矩阵：创建一个以x为行、t为列的二维矩阵，用于绘制网格。  XX 和  TT 都是 Nx x Nt 的矩阵

% 绘制网格线
figure;  % 创建一个新的图形窗口：打开一个新的绘图窗口。

% 绘制空间网格线（竖直线）
for i = 1:Nx
    line([XX(i, :) XX(i, :)], [TT(i, :) TT(i, :)], 'Color', 'k', 'LineStyle', ':');
end
% 对于每个空间网格点，绘制一条从时间0到时间T的竖直线，表示空间位置不变。

% 绘制时间网格线（水平线）
for j = 1:Nt
    line([XX(:, j) XX(:, j)], [TT(:, j) TT(:, j)], 'Color', 'k', 'LineStyle', '--');
end
% 对于每个时间网格点，绘制一条贯穿所有空间点的水平线，表示时间不变。

% 设置图形属性
xlabel('Space');  % x轴标签设置为“Space”。
ylabel('Time');   % y轴标签设置为“Time”。

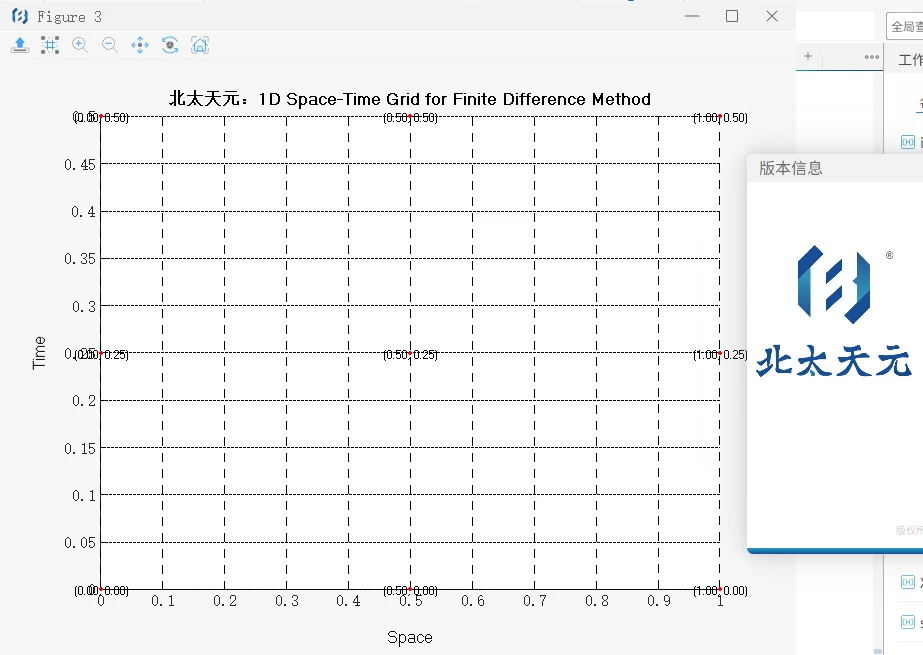

title('北太天元：1D Space-Time Grid for Finite Difference Method');  % 图形标题设置为指定的文本。
xlim([0 L]);  % x轴范围设置为从0到L。
ylim([0 T]);  % y轴范围设置为从0到T。
grid off; % 关闭北太天元自带的网格线。

% 添加一些文本说明（可选）
hold on  % 保持当前图形，以便在同一张图上继续添加内容。
for i = 1:5:Nx  % 每隔5个空间网格点进行一次操作。
    for j = 1:5:Nt  % 每隔5个时间网格点进行一次操作。
        % 在指定的网格点上添加文本标签，显示该点的坐标。
        text(XX(i,j), TT(i,j), sprintf('(%.2f, %.2f)', XX(i,j), TT(i,j)), ...
            'HorizontalAlignment', 'center', ...  % 文本水平居中对齐。
            'VerticalAlignment', 'middle', ...  % 文本垂直居中对齐。
            'FontSize', 8);  % 文本字体大小设置为8。
        % 在指定的网格点上添加一个红色的散点标记。
        scatter(XX(i,j),TT(i,j),10,'r','filled');
    end
end
hold off  % 释放当前图形，完成绘图。
