如何从一个网络MP4视频里获取一帧

高玩梁

编辑于 2024年03月10日 05:32

收录于文集

共2篇

在本地的MP4视频获取帧十分简单，因为有各种各样十分强大的工具可以使用，但是一个网络视频就很难了，你可能需要完整的下载这个视频才能随机的从中获取一帧（FFMPEG就是这样的，可以边下边获取，但是不能随机获取）。

可能有人说现在网上播放视频，不是随便拉动进度条就可以播放了吗，也不用我完全下载整个视频啊，确实，我一开始也是这么想的，但是找了半天也没有找到对应的程序。

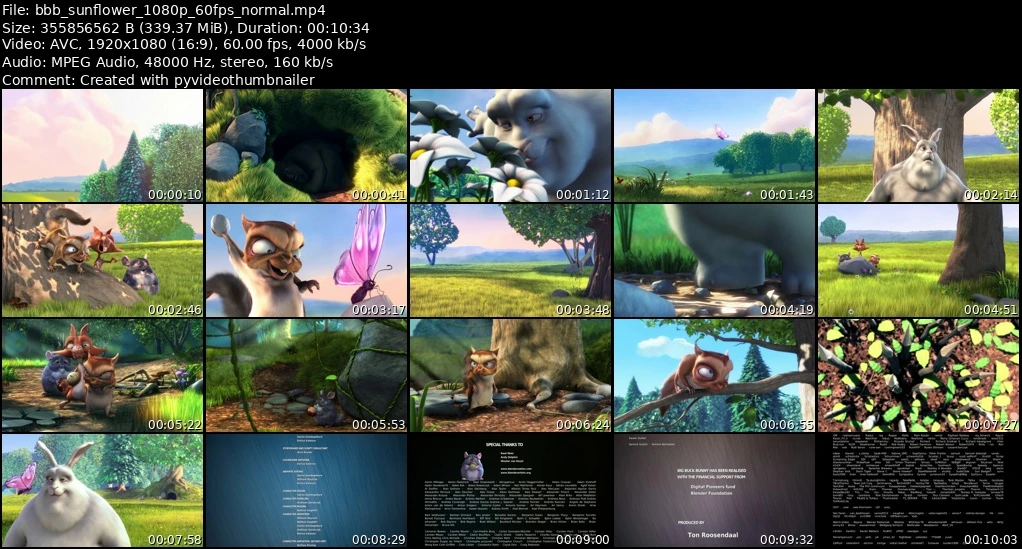

我的初衷是搞一个自动生成视频的缩略图的程序，是什么样的缩略图呢？如下图所示

有很多程序可以生成这种缩略图，但是没有一个可以不用完整下载整个mp4文件就可以生成的，所以我就打算自己写，结果发现他们不搞是有原因的，这个东西远比想象的复杂。

先简单介绍下MP4的相关结构

MP4文件是由多个box组成，一般来说常见的大box有三种：

ftyp（ file type，文件类型）box：标明自己是 MP4 并提供额外的兼容性信息
moov（metadata container, 电影）box：包含以其他框的嵌套结构组织的元数据
mdat（media data container，媒体数据）box：包含音频/视频有效载荷。

其中，moov是最重要的部分，包含的信息如下

mvhd：movie header,文件的总体信息,如时长,创建时间等
trak：track or stream container,存放视频/音频流的容器
- mdhd：media header,定义TimeScale , track需要通过TimeScale换算成真实时间
- hdlr: handler,表明本track类型,指明是video/audio/还是hint
- minf : media information container
- stsd: sample descriptions
- stts: decoding time to sample, DTS sample序号的映射表
- ctts: composition time to sample CTS(创作时间)DTS对应sample序号的映射表
- stsc: sample-to-chunk, sample和chunk的映射表
- stsz/stz2: sample size, 每个sample的大小
- stss: sync sample table, 关键帧列表
- stco/co64: chunk offset, 每个chunk的文件偏移
- stbl: sample table box包含样本序号/时间/文件位置映射的信息
- tkhd：track header,track的总体信息,如时长,宽高等
- mdia： track media information container ,不解释

找到MOOV BOX

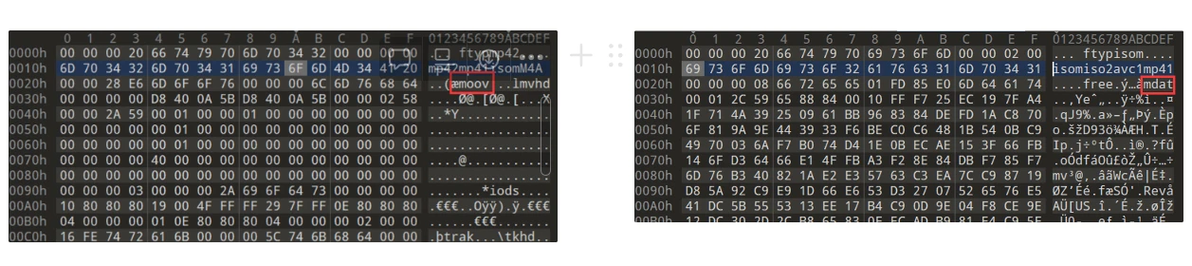

第一步就是要找到moov box，以便于获取文件的相关信息，但是一般来说能看到的视频header有两种：

（可使用 https://hexed.it/ ，也可以下载010 editor进行二进制信息分析，这里使用的是010 editor）

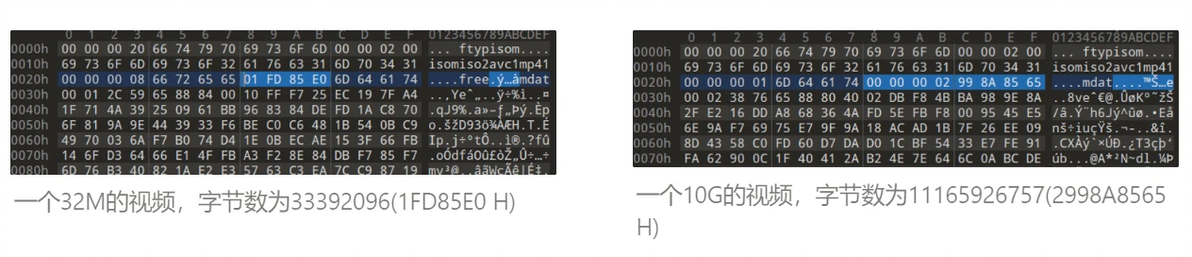

第一种比较容易，因为moov box直接在最前面，但是第二种就稍微麻烦了，因为mdat在最前面，所以必须跳过数据包部分，处理这个问题有一个分支，一个是小于4GB的文件，一个是大于4GB的文件，小于4GB的文件，数据字节量会在mdat前面，占用4个字节（2^{32}B），大于4GB的文件，数据字节量会在mdat后面，占用8个字节，8个字节足以存储绝大多数视频的数据部分所占用的字节数了。

Python 代码如下：

 代码块
text/x-python
自动换行
复制代码
if data.find(b"mdat") > 0:  # 如果数据块中包含mdat字符串
    index = data.find(b"mdat")  # 找到mdat数据块的起始位置
    # 读取mdat前的4个字节，如果结果是b'\x00\x00\x00\x01'，则mdat数据块的大小需要用64位表示，需要读取mdat后面的8个字节
    if data[index - 4 : index] == b"\x00\x00\x00\x01":
        video_size = struct.unpack(">Q", data[index + 4 : index + 12])[0]
    else:  # 否则mdat数据块的大小用32位表示，需要读取mdat前面的4个字节
        video_size = struct.unpack(">I", data[index - 4 : index])[0]复制成功

我们使用requests请求视频，通过流的形式进行请求

 代码块
text/x-python
自动换行
复制代码
r = requests.get(url, stream=True)  # 使用stream模式获取视频数据复制成功

获取时长和宽高

之后我们就要解析moov了。首先解析出视频的总时间、宽、高，我们首先找到mvhd，mvhd所包含的信息如下：

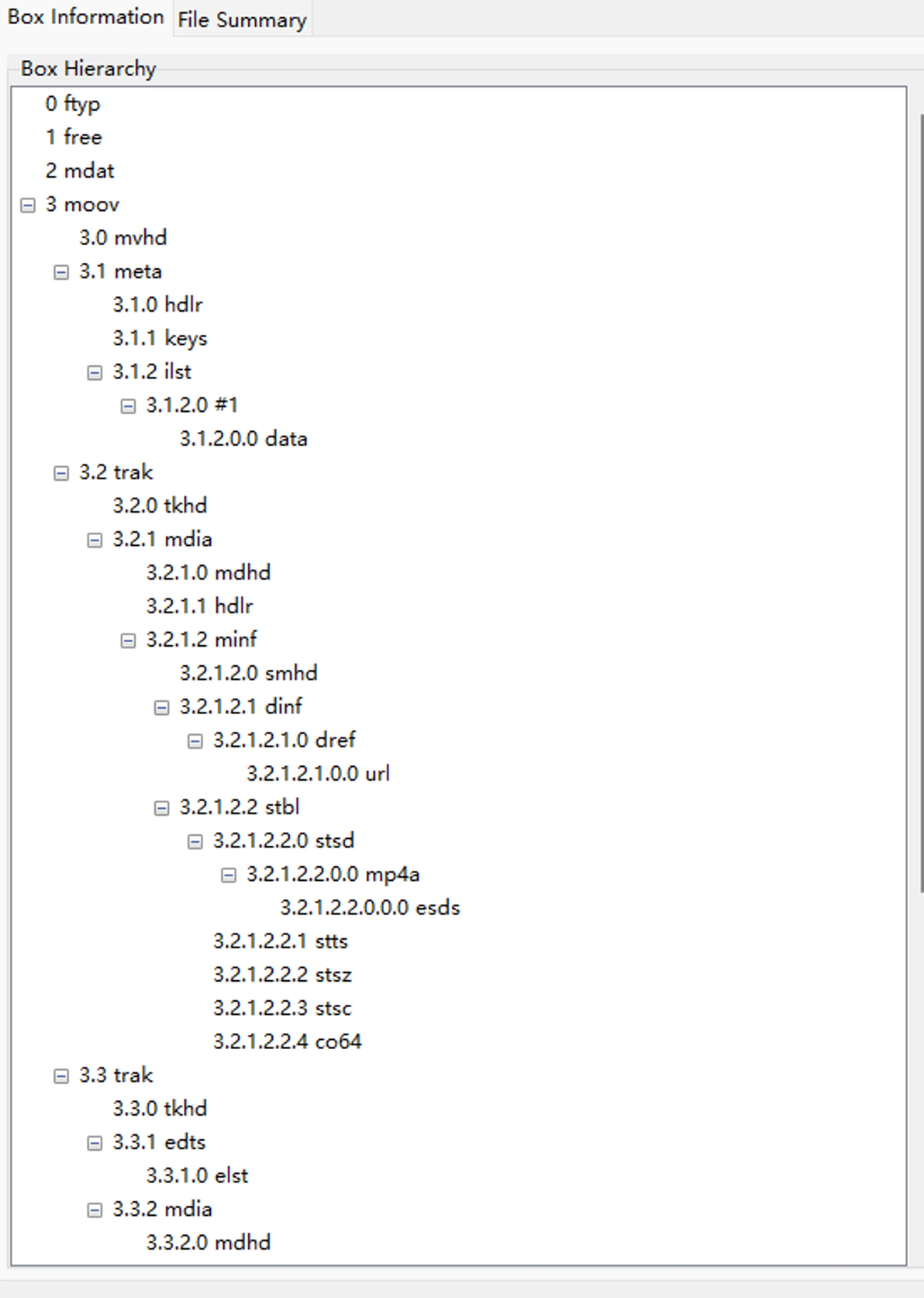

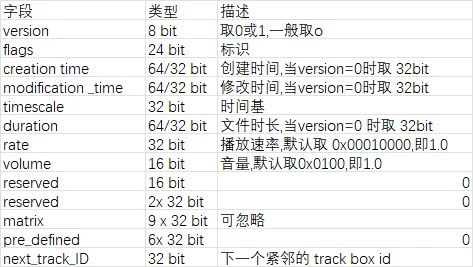

010 editor 自带的MP4模板

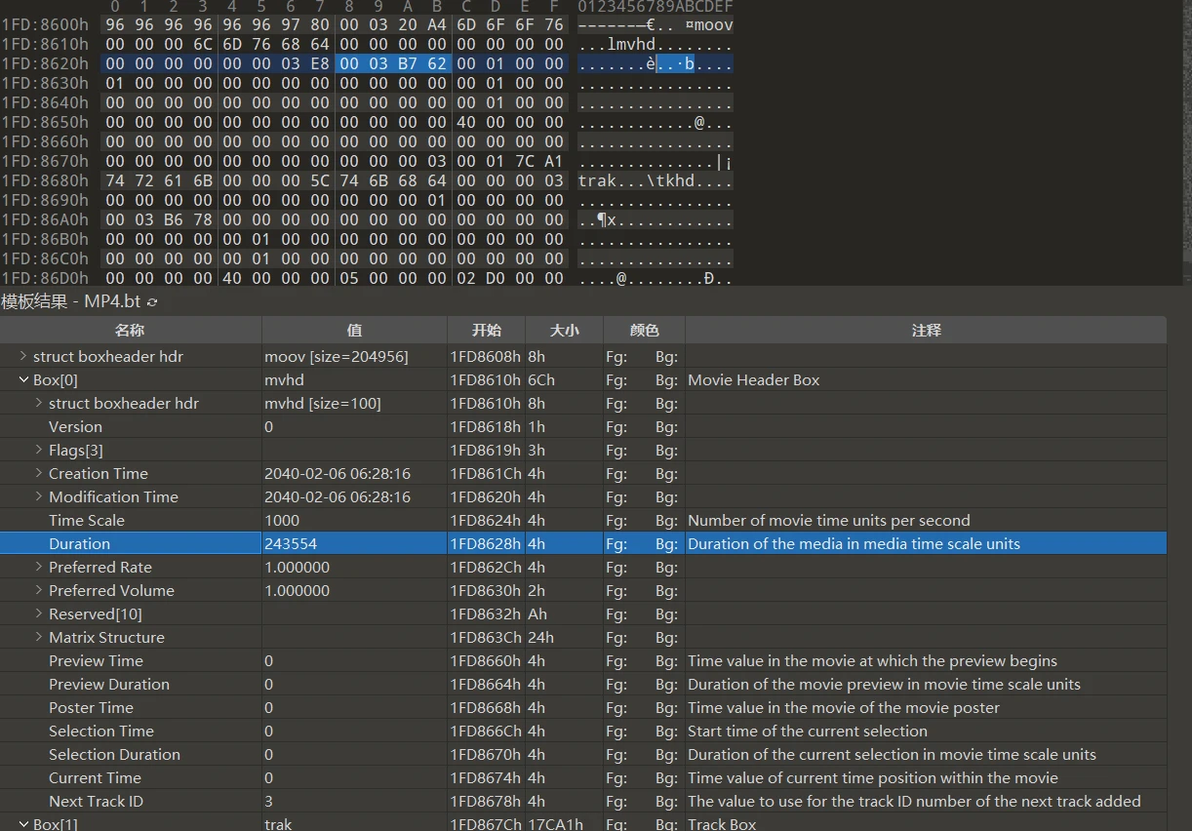

我们找到Time Scale和Duration，知道这个文件是以1000毫秒为时基，有243544个时长，处理代码如下：

 代码块
text/x-python
自动换行
复制代码
if data.find(b"mvhd") > 0:  # 如果数据块中包含mvhd字符串
    index = data.find(b"mvhd") + 4  # 找到mvhd数据块的起始位置，向后偏移4字节
    # 从第13位到第17位读取时基的值，用大端序转换为整数
    time_scale = struct.unpack(">I", data[index + 13 : index + 13 + 4])[0]
    # 从第17位到第21位读取时长的值，用大端序转换为整数
    duration = struct.unpack(">I", data[index + 13 + 4 : index + 13 + 4 + 4])[0]
    seconds = duration / time_scale  # 计算视频的秒数复制成功

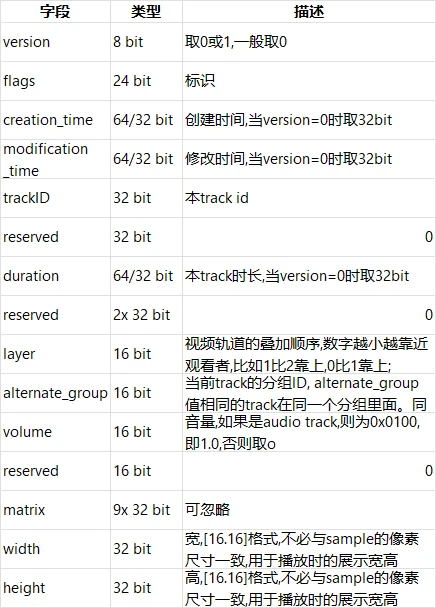

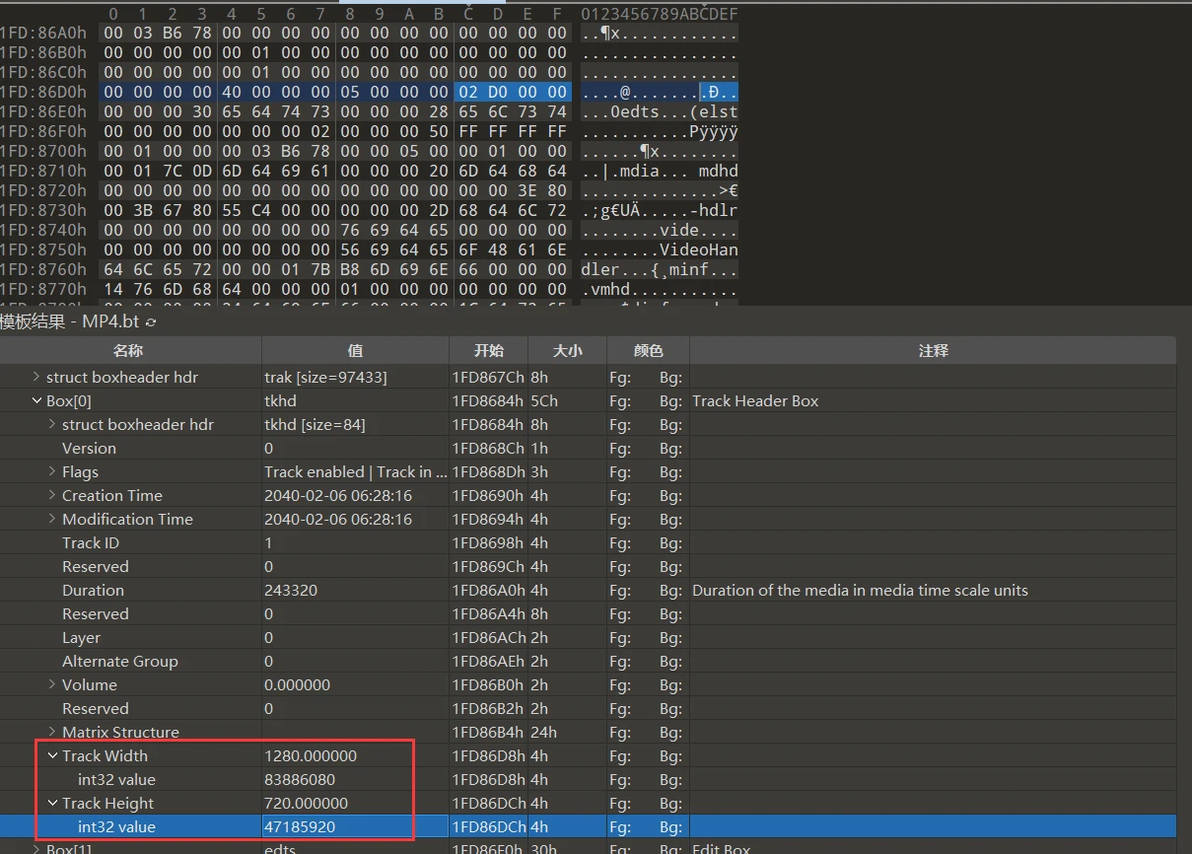

再获取视频的长宽，视频的宽高一般来说是在第一个trak的tkhd中，第二个trak一般来说是音频的信息，tkhd所包含的信息如下：

则代码如下：

 代码块
text/x-python
自动换行
复制代码
if data.find(b"tkhd") > 0:  # 如果数据块中包含tkhd字符串
    index = data.find(b"tkhd") + 4  # 找到tkhd数据块的起始位置，向后偏移4字节
    # 从第76位到第80位读取视频长度的值，用大端序转换为小数
    temp = struct.unpack(">I", data[index + 76 : index + 76 + 4])[0]
    if temp > 0:
        width = temp / 65536  # 读取到的值除以65536，得到视频的宽度
        # 从第80位到第84位读取视频宽度的值，用大端序转换为整数
        height = struct.unpack(">I", data[index + 80 : index + 80 + 4])[0]
        height = height / 65536  # 读取到的值除以65536，得到视频的高度复制成功

由于可能读到音频的tkhd，所以需要限定值大于零，原始宽高的数据是乘了一个65536，要除掉。（1920 × 65536 = 83886080）

H.264 编码简介

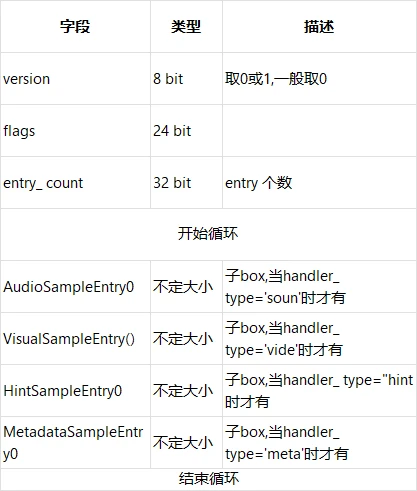

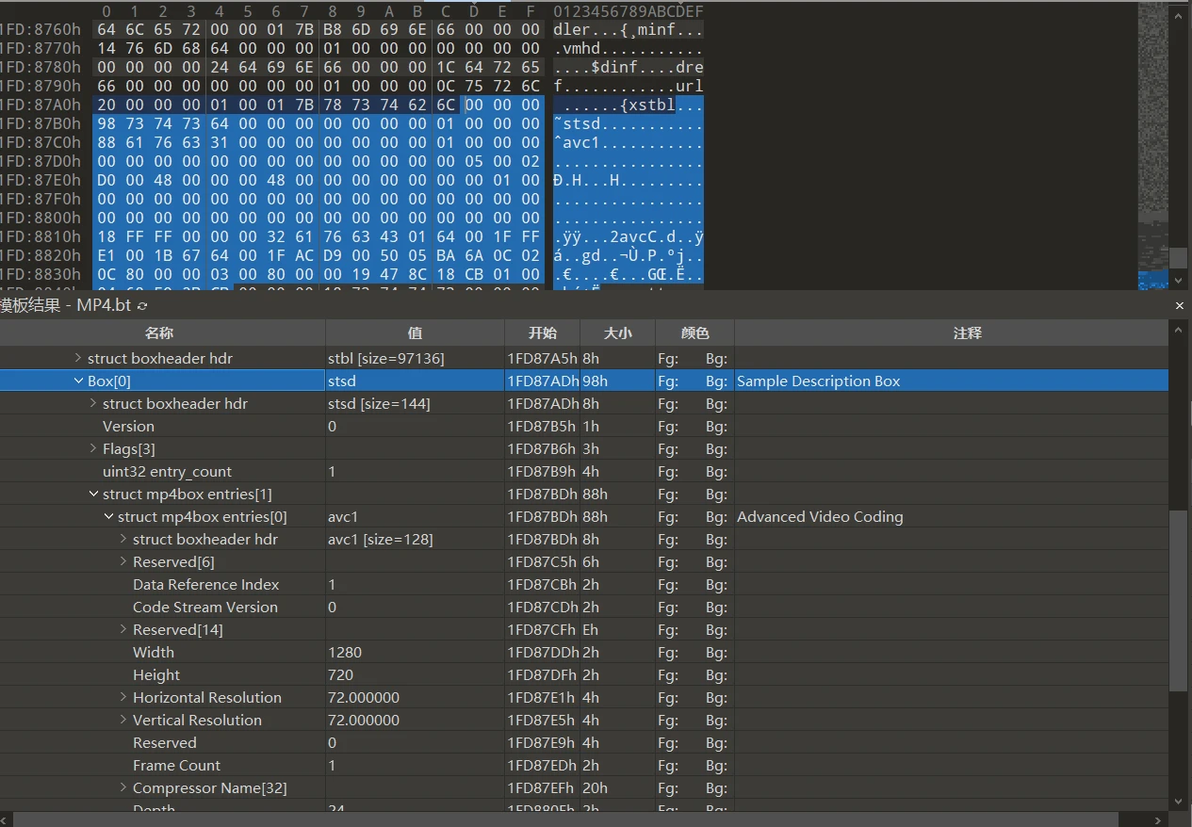

由于目前大部分MP4视频帧的封装格式都是h264，所以我们需要提取出h264的视频帧，然后加入h264的头，就可以把他们当做直播视频流之类的东西，通过PyAV库来进行解析，当然在这之前还需要确定这个视频是不是使用h264来进行编码的，此时需要检测是不是包含avc1 box，avc1 box包含在stsd(sample description box) 中。stsd的字段信息如下：

有了AVC1 box，就可以提取出对解码比较重要的，在AVCC box中的几个关键信息SPS(Sequence Parameter Sets)和PPS(Picture Parameter Set)，SPS 和 PPS 中存放了解码过程中所需要的各种参数，是 H.264 解码的前置条件，没有 SPS 和 PPS，视频将会无法解码，所以在解码的时候，我们总是首先把 SPS 和 PPS 传给解码器，供解码器初始化。AVC1和AVCC box的定义格式如下

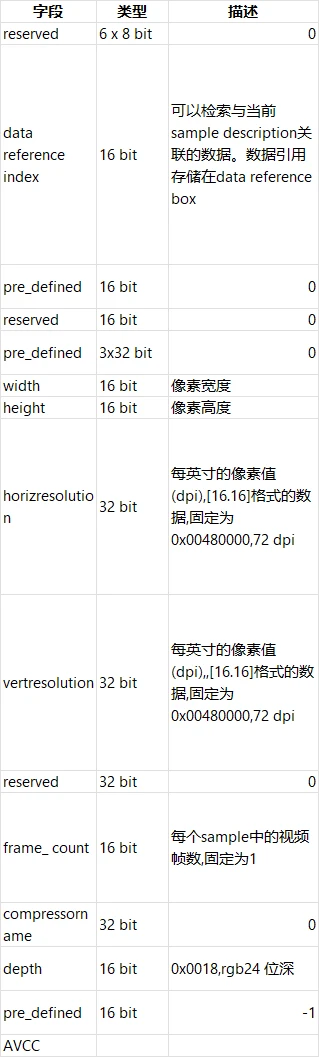

AVC1：

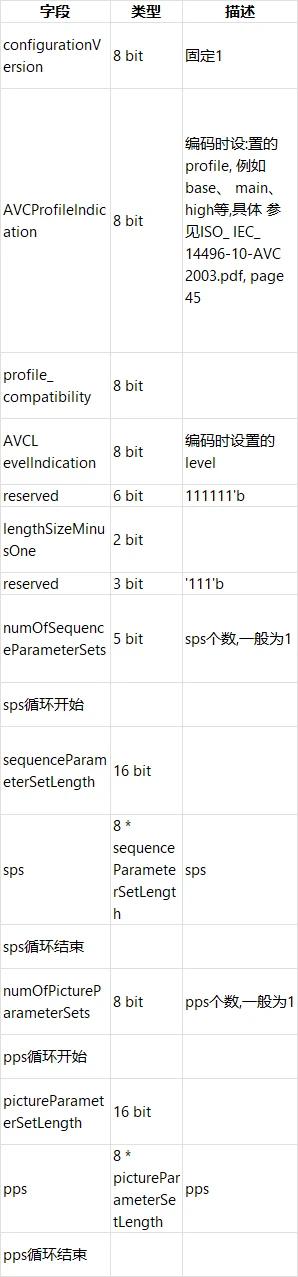

AVCC：

我们还要了解H.264编码的三种帧I帧 P帧 B帧。

I 帧：帧内编码帧，帧表示关键帧，你可以理解为这一帧画面的完整保留；解码时只需要本帧数据就可以完成（因为包含完整画面）
1. 它是一个全帧压缩编码帧，它将全帧图像信息进行JPEG压缩编码及传输
2. 解码时仅用I 帧的数据就可重构完整图像
3. I 帧描述了图像背景和运动主体的详情
4. I 帧不需要参考其他画面而生成
5. I 帧是P帧和B帧的参考帧（其质量直接影响到同组中以后各帧的质量）
6. I 帧不需要考虑运动矢量
7. I 帧所占数据的信息量比较大

P 帧：前向预测编码帧。P帧表示的是这一帧跟之前的一个关键帧（或P帧）的差别，解码时需要之前缓存的画面叠加上本帧定义的差别，生成最终画面。（也就是差别帧，P帧没有完整画面数据，只有与前一帧的画面差别的数据）
1. P帧的预测与重构：P帧是以 I 帧为参考帧，在 I 帧中找出P帧“某点”的预测值和运动矢量，取预测差值和运动矢量一起传送。在接收端根据运行矢量从 I 帧找出P帧“某点”的预测值并与差值相加以得到P帧“某点”样值，从而可得到完整的P帧。
2. P帧是 I 帧后面相隔1~2帧的编码帧
3. P帧采用运动补偿的方法传送它与前面的I或P帧的差值及运动矢量（预测误差）
4. 解码时必须将帧中的预测值与预测误差求和后才能重构完整的P帧图像
5. P帧属于前向预测的帧间编码。它只参考前面最靠近它的 I 帧或P帧
6. 由于P帧是参考帧，它可能造成解码错误的扩散
7. 由于是差值传送，P帧的压缩比较高

B帧：双向预测内插编码帧。B帧是双向差别帧，也就是B帧记录的是本帧与前后帧的差别（具体比较复杂，有4种情况，但我这样说简单些），换言之，要解码B帧。不仅要取得之前的缓存画面，还要解码之后的画面，通过前后画面的与本帧数据的叠加取得最终的画面。B帧压缩率高，但是解码时CPU会比较累。
1. B帧的预测与重构： B帧以前面的 I 或P帧和后面的P帧为参考帧，“找出”B帧“某点”的预测值和两个运动矢量，并取预测差值和运动矢量传送。接收端根据运动矢量在两个参考帧中“找出（算出）”预测值并与差值求和，得到B帧“某点”样值，从而可得到完整的B帧。
2. B帧是由前面的 I 或P帧和后面的P帧进行预测的
3. B帧传送的是它与前面的 I 或P帧和后面的P帧之间的预测误差及运动矢量
4. B帧是双向预测编码帧
5. B帧压缩比最高，因为它只反映并参考帧间运动主体的变化情况，预测比较准确
6. B帧不是参考帧，不会造成解码错误的扩散

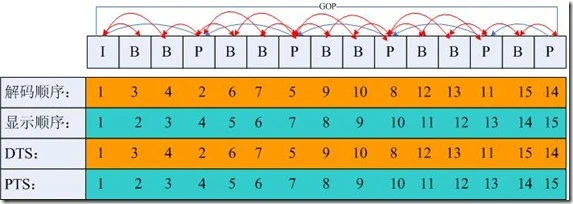

同时这解析的时候也不是顺序解析的，而是有一定的顺序，基本上来说就是I→P→B，看图：

这个顺序是在MP4 moov头中的cttc box里描述的，但是据我的测试，没有这个顺序描述box，ffmpeg也能解析出实际的画面，这可能与我们是使用h264裸流进行解析的有关。

通过FFMPEG将MP4转换为H264裸流

 代码块
text/x-python
自动换行
复制代码
ffmpeg -i input.mp4 -vcodec copy -an output.h264复制成功

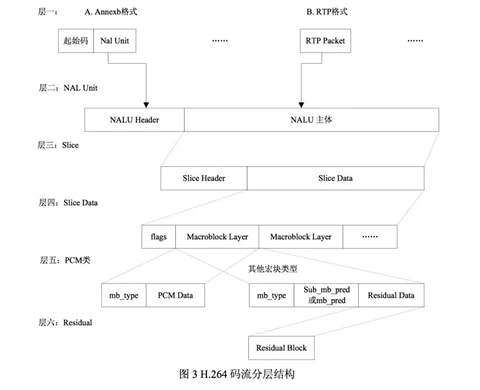

在H264中，每一个单元被称作NALU，这是H264的基本单位，在NALU之下，还有Slice和宏块（Macroblock），结构层级如下：

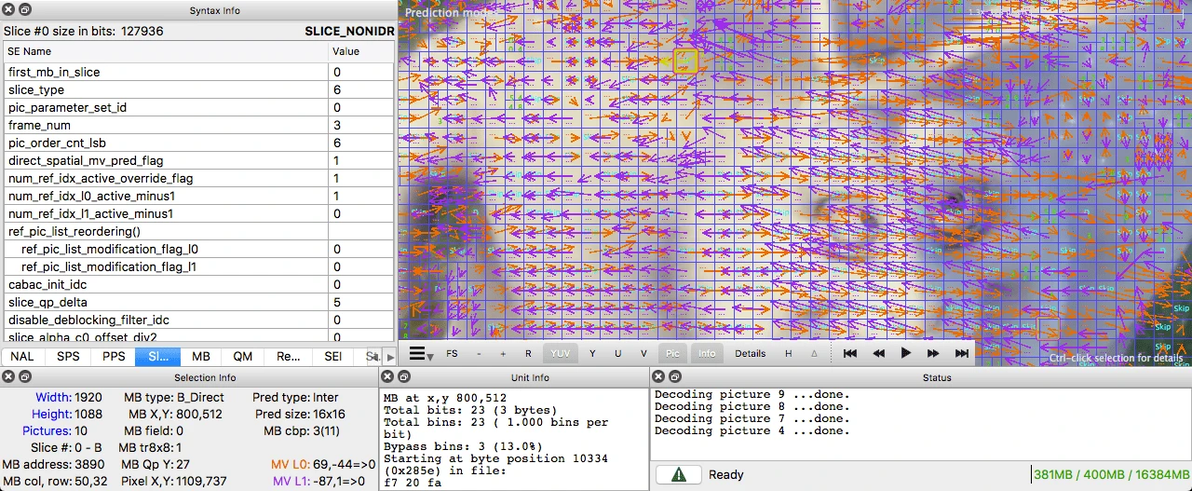

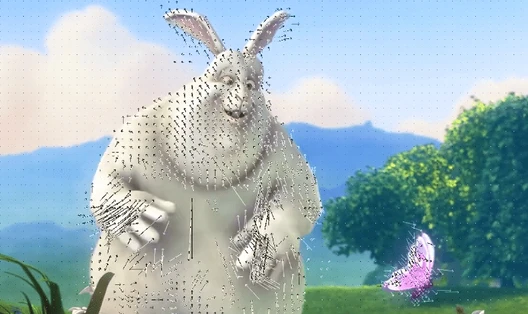

一般来说，一个NALU中含有一个Slice，一个Slice中含有多个宏块（Macroblock），在视频中，为了尽可能提高压缩率，上一帧和下一帧之间都是通过演算得到的，一般来说上一帧和下一帧都有共通点，比如出现了一个人站在一个场景里说话，实际上只是部分块发生了位移，这个时候就可以只把运动的块的位移算出来进行保存，就不用存储画面了，通过程序进行解析的效果如下：

通过ffmpeg生成包含空间向量的视频

或者我们也可使用 Intel Video Pro Analyzer（需要付费，但也有只能查看前 10 帧的免费试用版）。

这就是宏块的作用，也是为什么P、B帧能压缩，并且压缩率能这么高。

在H264裸流中，每一个NALU都以 0x00 00 01 开头，这也是判断上下NALU的关键。

IDR NALU

在分析h264裸流时，会经常遇到两种NALU：IDR和非IDR：

IDR（Instantaneous Decoding Refresh，即时解码刷新），从名字上可以看出，一遇到IDR，画面就应该立即刷新，同时IDR NALU比较大，我们可以认为IDR NALU ⇒ I 帧，但是I帧≠IDR。所有 IDR 帧都是 I 帧，但并非所有 I 帧都是 IDR 帧。IDR（瞬时解码器刷新）帧是特殊的 I 帧，它不仅包含完整的图片，还表示 IDR 之后的任何 P/B 帧都不允许引用 IDR 之前的帧。

多个NALU描述一个画面的情况

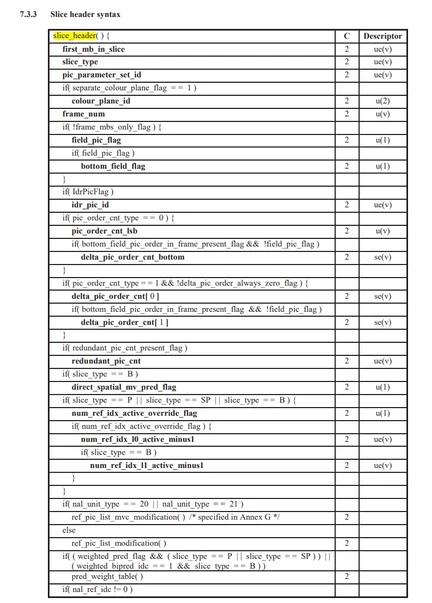

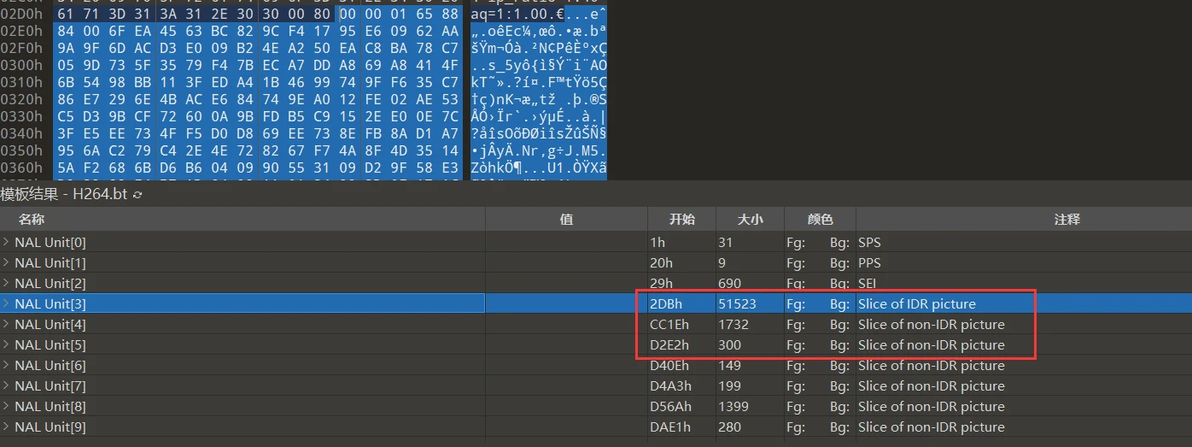

我在实际测试的时候遇到了这样的文件，几个I帧连在一起，其实我们不应该通过看头是不是65来判断是不是I帧，是不是I帧实际上是由NALU中Slice Header中的slice_type规定

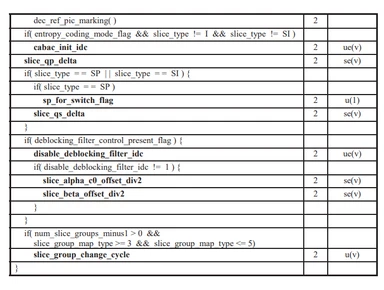

可以看到第二项就是slice type，而它的大小为ue(v)，这里指的是无符号指数哥伦布算法，这种算法比较简单，但是单独介绍比较多，我直接上代码大家自行理解下

 代码块
text/x-python
自动换行
复制代码
sps_parser_offset = 0


def sps_parser_read_bits(buffer, count):
    global sps_parser_offset
    result = 0
    index = sps_parser_offset // 8
    bit_number = sps_parser_offset - (index * 8)
    out_bit_number = count - 1
    for _ in range(count):
        if buffer[index] << bit_number & 0x80:
            result |= 1 << out_bit_number
        if (bit_number := bit_number + 1) > 7:
            bit_number = 0
            index += 1
        out_bit_number -= 1
    sps_parser_offset += count
    return result

# 无符号指数哥伦布
def sps_parser_read_ueg(buffer):
    global sps_parser_offset
    bitcount = 0

    while True:
        if sps_parser_read_bits(buffer, 1) == 0:
            bitcount += 1
        else:
            break

    result = 0
    if bitcount:
        val = sps_parser_read_bits(buffer, bitcount)
        result = (1 << bitcount) - 1 + val

    return result

# 有符号指数哥伦布
def sps_parser_read_eg(buffer):
    value = sps_parser_read_ueg(buffer)
    if value & 0x01:
        return (value + 1) // 2
    else:
        return -(value // 2)
复制成功

写的有点多了，剩下的我找个时间把视频做出来吧，不过大家别抱什么期待，因为内容很多很难，所以不能保证这是不是挖的坑。

成品已经写出来了，大家可以去看看

https://github.com/gaowanliang/web-video-thumbnailer
