Graphpad Prism统计图的多图排版、导出与出图规范，看似简单但也包含了非常多需要注意的小细节，稍不注意就是一个坑。今天这一篇文章，全都捋清楚！

Part.1多图排版

①打开需要组合或者导出的图形；

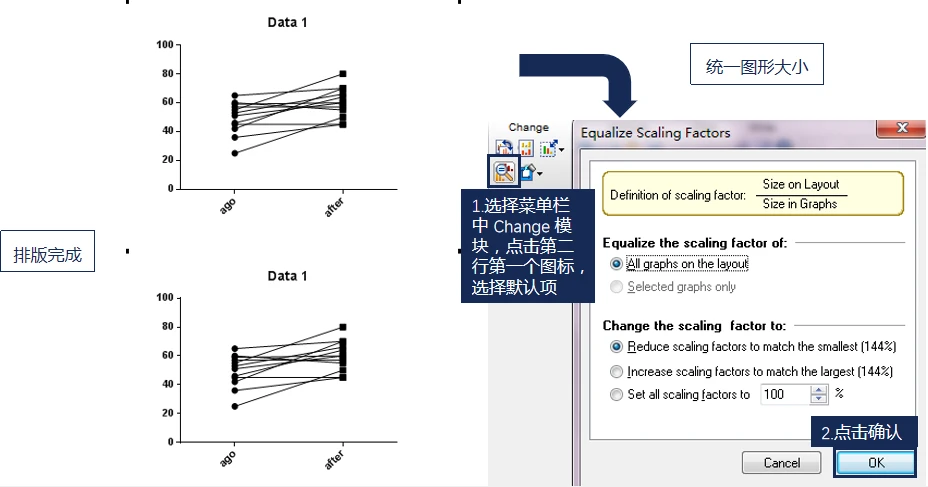

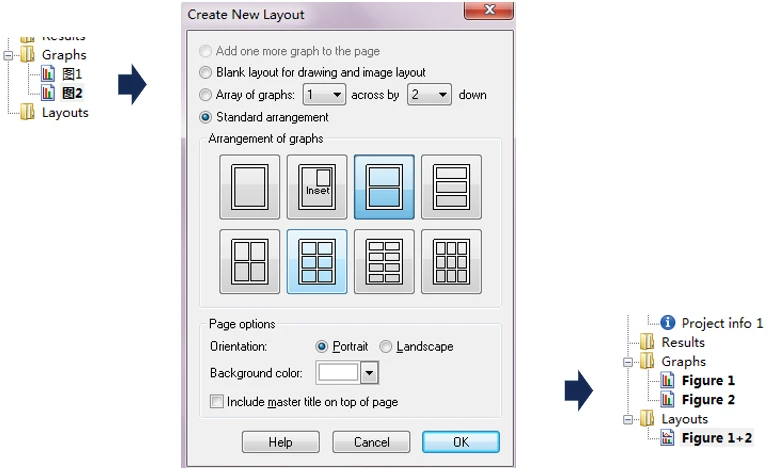

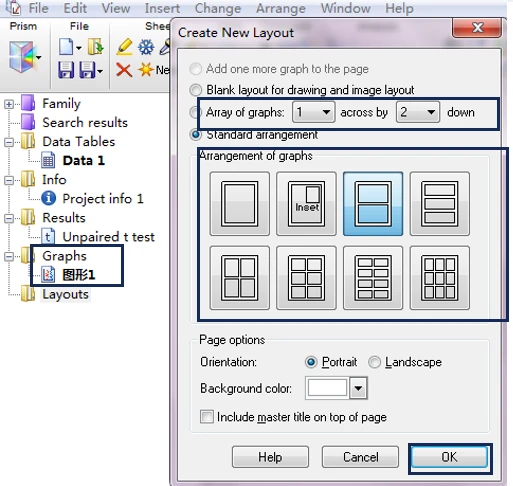

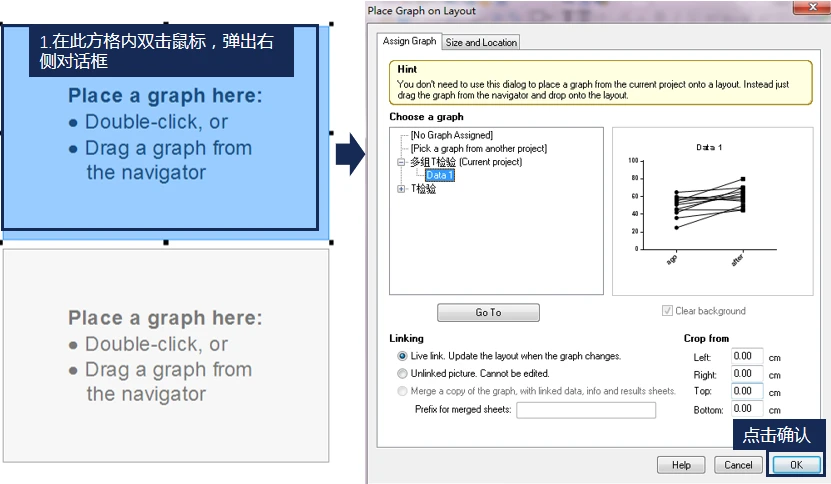

②在打开的 “图形1” 文件中，点击目录树中的 Layouts，会弹出右侧对话框 ，如果下方没有你需要的排版样式，则在这里自行设置；

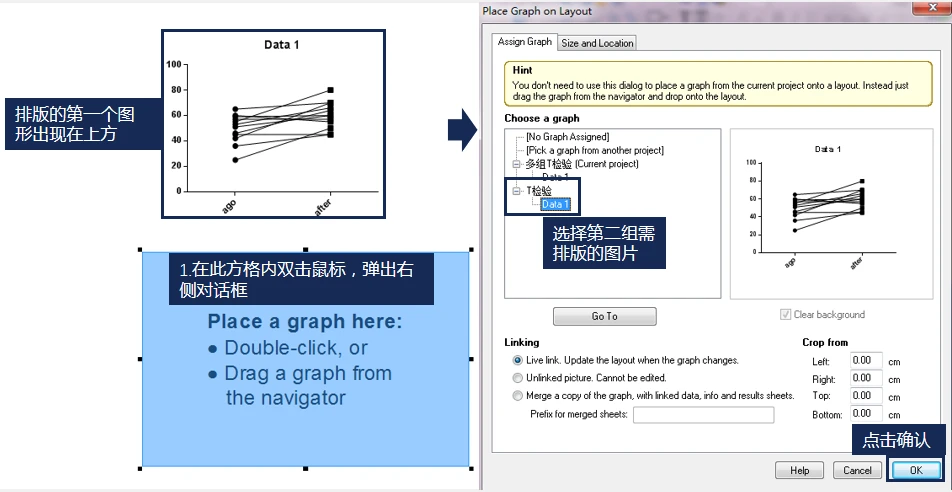

③根据自身需求选择排版样式；

④点击确认。

Part.2导出图片

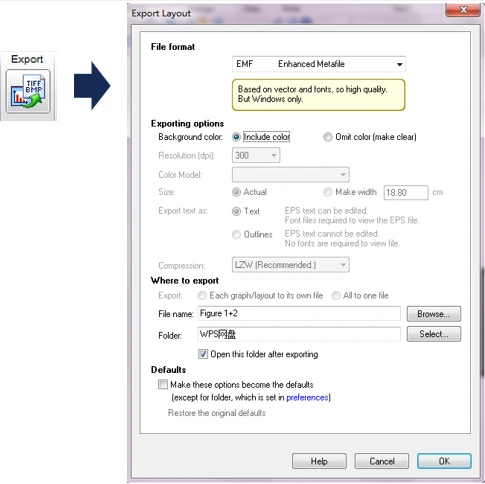

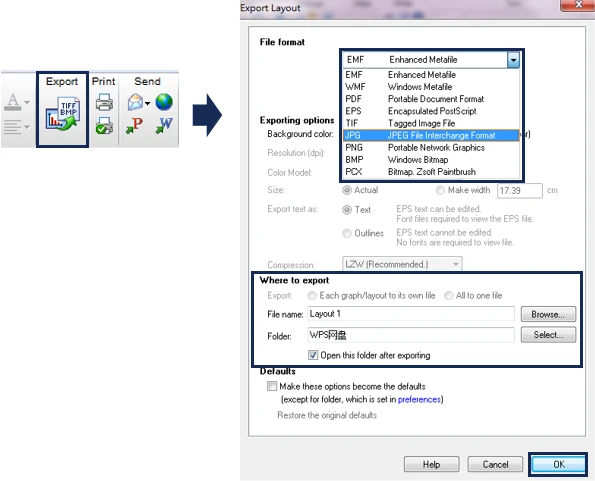

①点击菜单栏中 Export 按钮；

②在此处选择导出文件格式；

③在此处更改文件名及储存位置；

④点击确认。

Part.3出图规范

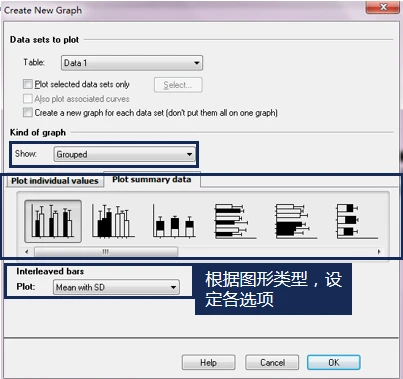

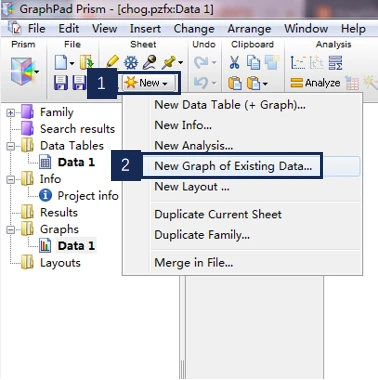

①打开New Graph

②选择图形类型，设定各选项。

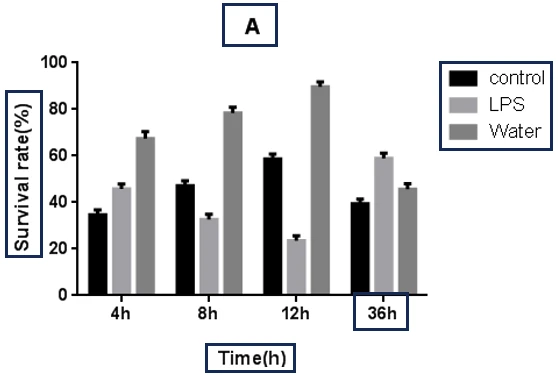

③在导出图片前，需对横纵坐标注释，表头，组别等细节按要求进行调整；必要时，添加文本信息。

④调整组别等名称格式

a. 横坐标优先考虑水平放置

b. 图中不得出现中文，且英文需准确

c. 字母/数字/符号前后需空格

d. P 需大写斜体

e. 差异性符号需对齐，并与图注具有一致性

Part.4图片命名及合图规范

①保留需要出图的图片

②图片命名为Figure 1

③需合并的图片进行合并，并对应补充字母

Part.5出图类型与格式注意事项

①保存出图格式，为 EPS（可以导入Illustrator编辑） 、jpg。

②注意调整组别等名称格式

③出图中，括号需英文格式。

④分辨率选择

a. 分辨率以每英寸点数（dpi）为单位输入。对于透视图来说，大多数计算机屏幕的分辨率约为100dpi，期刊使用的大多数专业打印机的分辨率为1200dpi。激光打印机的范围为300-1200dpi。

b. PDF、EPS、WMF（仅限Windows）和EMF（仅限Windows）格本质上具有无限分辨率，如果你导出的是这些格式，就不会要求你输入分辨率。

c. 其他格式提供了100、300、600和1200dpi四种选择。选择最高分辨率（1200dpi）应该是最稳妥的，但有些期刊好想更偏好300dpi。另外避免100dpi分辨率，对于出版物来说这个分辨率太低了。

d. 注意，如果你将dpi加倍，那文件尺寸也会加倍。

⑤颜色模式选择

a. RGB颜色和你在Prism屏幕上看到的比较接近，而CMYK颜色模式会和屏幕上看到的有色差。

b. 如果你选择的是PDF、EPS或TIF格式，需要进行RGB和CMYK颜色模型的选择。建议选择RGB颜色模式，可以减少不必要的麻烦。

c. 如果期刊明确要求需要CMYK颜色模式图像，就选择CMYK。

⑥尺寸确定

a. 在确定尺寸时，不要只输入图表绘制区域的所需宽度，需要输入整张图表对象的所需宽度，也就是说包括任何图例、图画或其它对象。同时选择使导出文件与期刊要求宽度完全一致的尺寸。

b. 因为“实际尺寸”并非指图表或布局所在页面的尺寸，导出的是图像页面中包含小边距图表或对象的部分。

⑦字体选择

a. 默认选择是选择将文本作为字符保存到EPS文件中，如果是标准字体，那其他人可以编辑文本、更改字体和尺寸。

b. 推荐用标准字体。如果你的字体在别的电脑上没有，那么你的字体就会是另外一个字体呈现，且图表（或布局）的外观也会改变。（跟ppt或者ps因为没有该字体被替换成别的字体是一个道理）。

c. 如果你在图表中使用任何不常用字体，或者是不确定期刊计算机是否会包含这些字体，推荐将所有文本变换为轮廓或字形，则图表或布局的外观在任何计算机上均将得到保留，即使该计算机并无你所使用的字体。但缺点是文本就不是文本了，而是廓形图形，那期刊中处理你文件的人就没办法编辑文本、更改磅值或切换为不同字体。

d. 为了避免麻烦，建议保存为将文本作为字符保存到EPS文件中，且使用标准字体。
