一：准备事项：

• 配置好clion开发STM32环境并新建一个STM32工程，同时加入LCD驱动，使屏幕能正常显示

• 下载LVGL V8.1官方源码 下载地址：https://github.com/lvgl/lvgl/tree/release/v8.3

二：移植文件相关文件

1.将源码中下图四个文件复制到一个文件夹中，并放到前面新建好的STM32工程中，如图：（这里将四个文件夹复制到了名为LVGL_8.3文件夹中并放置在工程目录下的HARDWARE文件夹中）

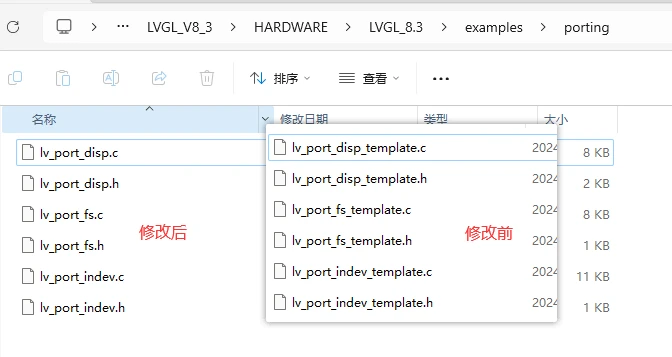

2.修改lv_conf_template.h文件名为lv_conf.h，并将examples/porting目录下文件名中template删除（也可以不删除，但要与引入的头文件名称一致），如下图：

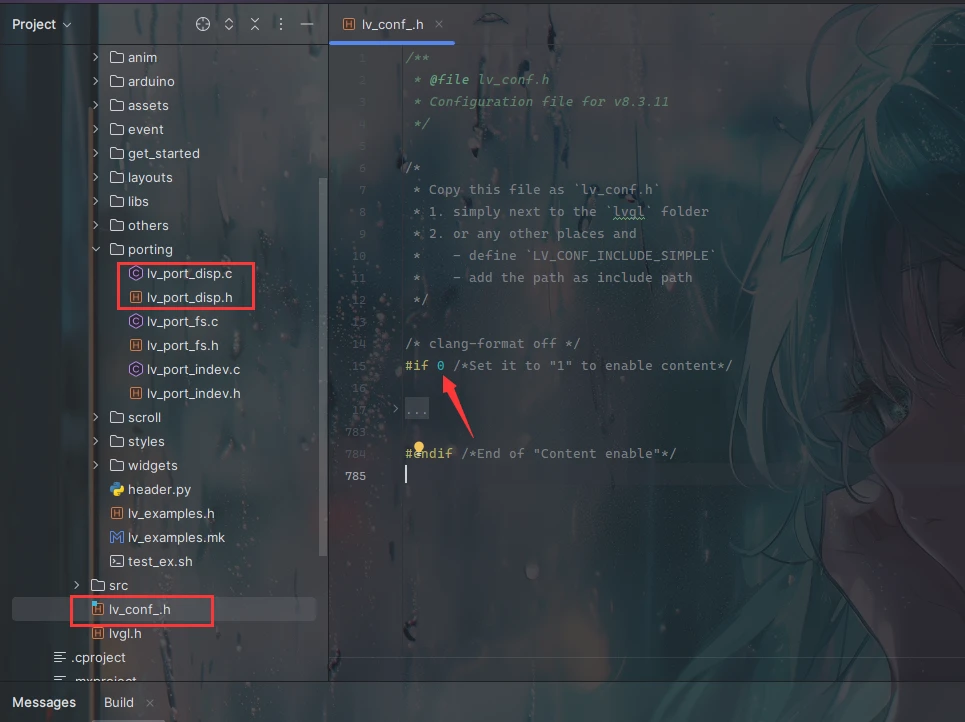

3.用clion打开代码工程，将图中文件置1使能，这里只演示显示功能，输入及文件功能不使用，所以只将显示接口两个文件使能

4.更改文件名称

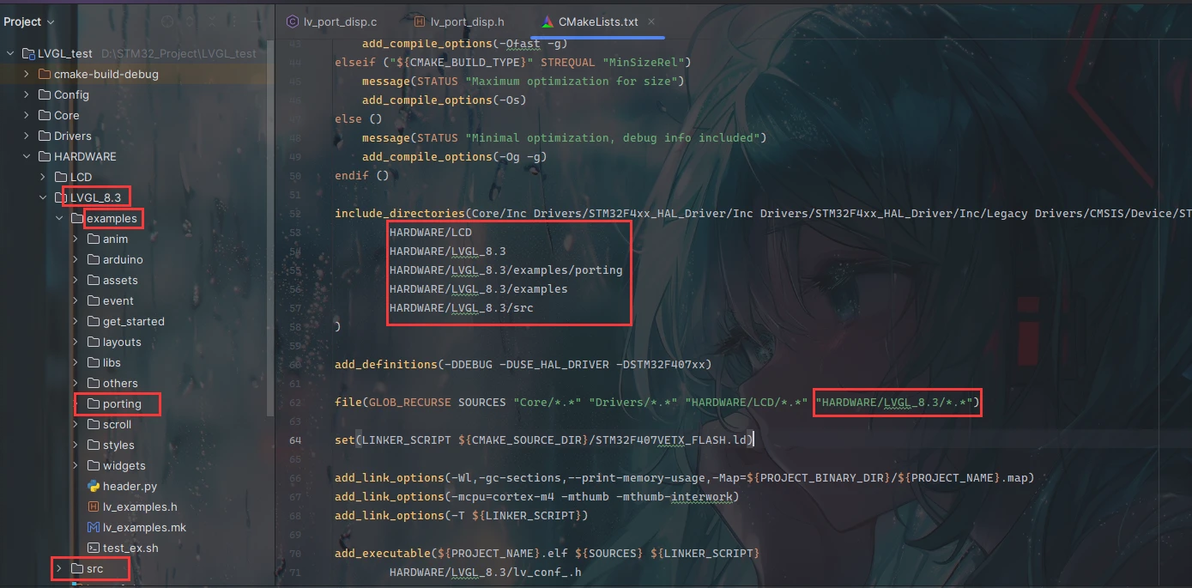

5.在cmake中添加头文件和源文件路径

6.在配置头文件中加入如下代码，设置屏幕尺寸

#define MY_DISP_HOR_RES 240 #define MY_DISP_VER_RES 135

7.设置使用单缓存buffer接收，将其余两个注释掉

注释掉后编译工程无报错，进行下一步

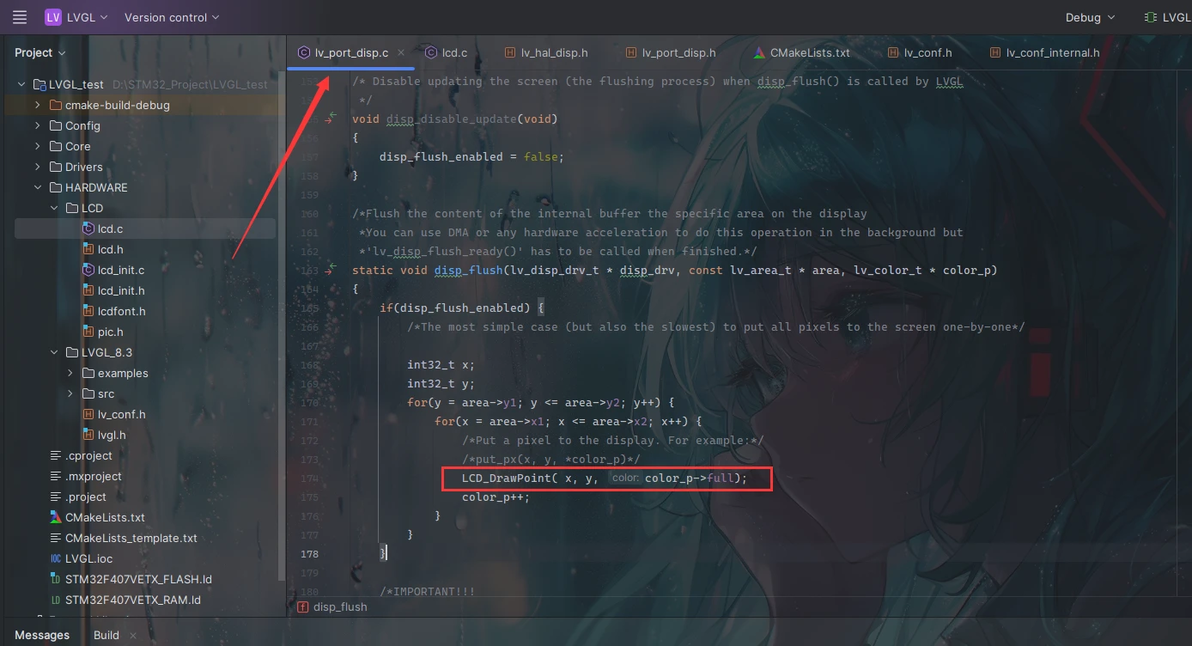

8.接下来进行LCD屏幕绘制函数和lvgl接口的设置，这是lcd与lvgl之间链接的桥梁

这里我使用中景园1.14寸屏幕，使用画点函数：void LCD_DrawPoint(uint16_t x,uint16_t y,uint16_t color)；注意传参时不能按照上面一行示例直接传入结构体的值，将结构体中的color_p->full变量传进去

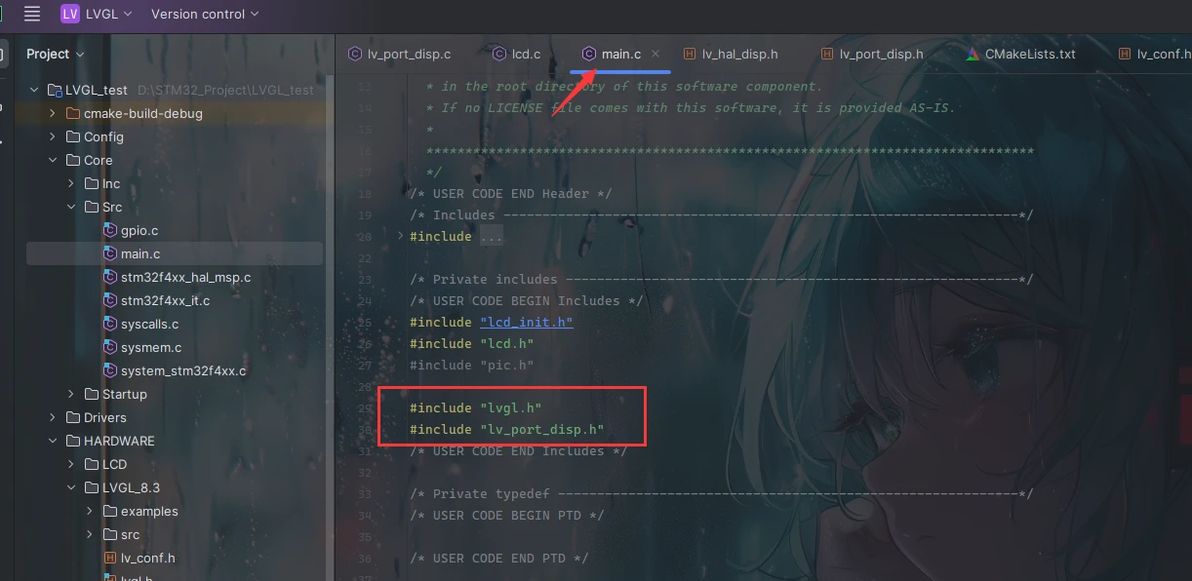

9.接下来在main.c文件中引入相关头文件，以及LVGL初始化和LVGL显示初始化函数。

#include "lvgl.h" #include "lv_port_disp.h"

lv_init();

lv_port_disp_init();

如下图：

10.加入初始化函数之后，还需要加入心跳函数lv_tick_inc(1);，提供一个基于毫秒(ms) 的 Tick 维持 LVGL 的心跳，应当放入1ms定时器中，这里演示方便放至主函数中+1ms延时完成，同时还要加入事务处理器函数lv_task_handler();，LVGL 内部的所有事务都是通过这个接口来处理的。如下图：

11：到这里移植工作基本完成，跑一个演示例程

在main.c文件中引入示例#include "lv_examples.h"头文件

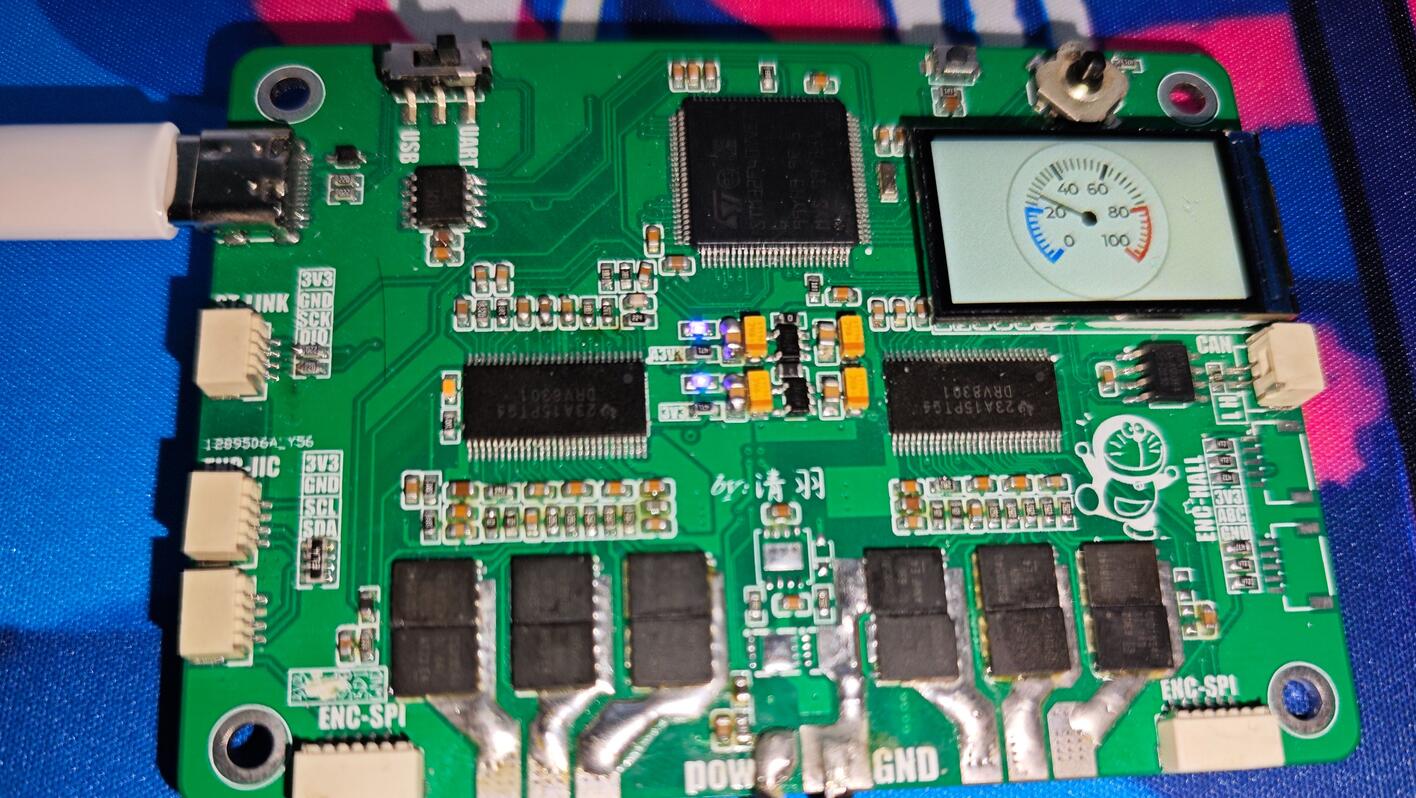

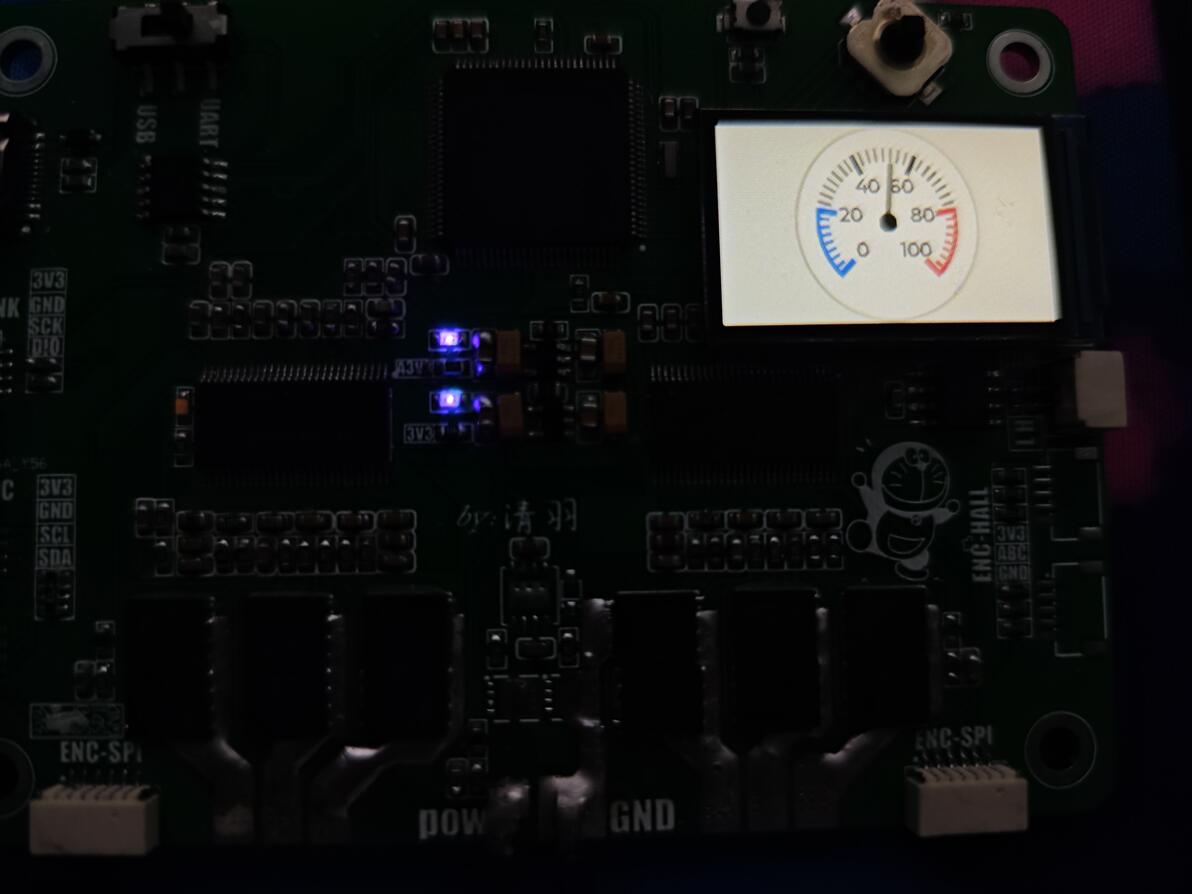

打开examples\widgets\meter\lv_example_meter_1.c文件，（演示例程可以随便选，这里选一个显示仪表示例）调用示例函数，编译下载，可以看到效果

踩坑记录

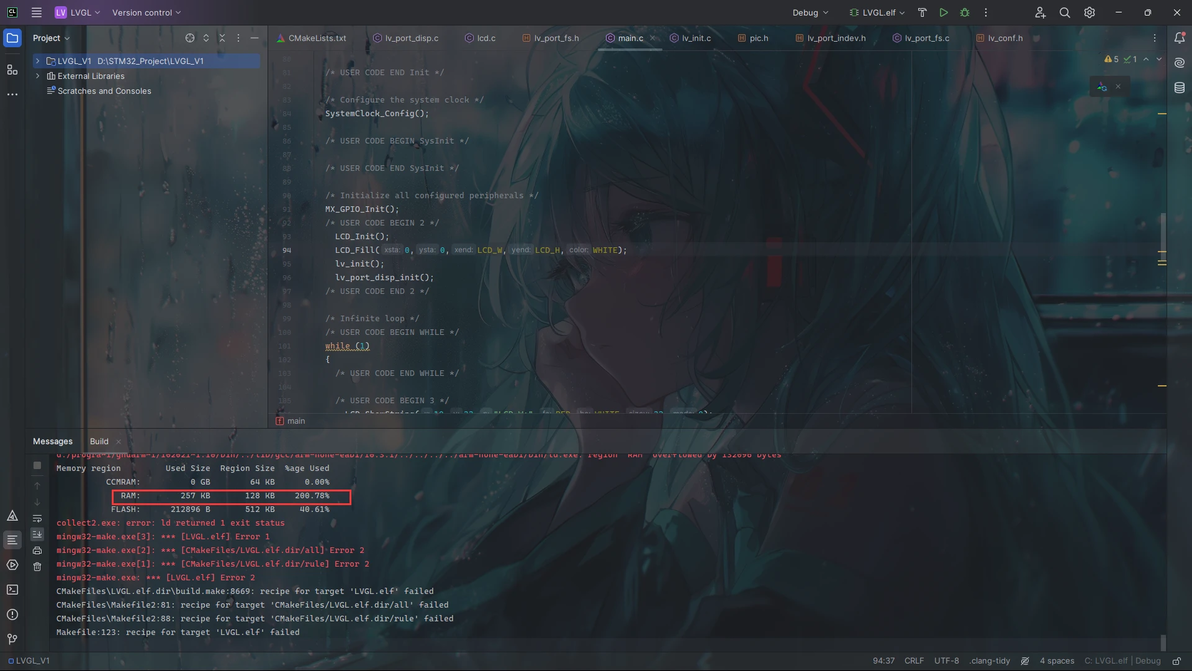

在刚开始移植时下载了最新的v9.0.1版本，在移植后仅加入lvgl和显示初始化函数之后，RAM占用达到了257K，时STM32F407VET6 RAM的2倍，尝试减小lvgl的动态内存分配，减小之后占用任然高达225K。

懒得折腾，索性下载v8.3版本，移植之后仅占44.24%
