案例来自《精通开关电源设计》P88

验证最低电压，最高占空比的情形，气隙对饱和的影响，磁材3c85（飞利浦）

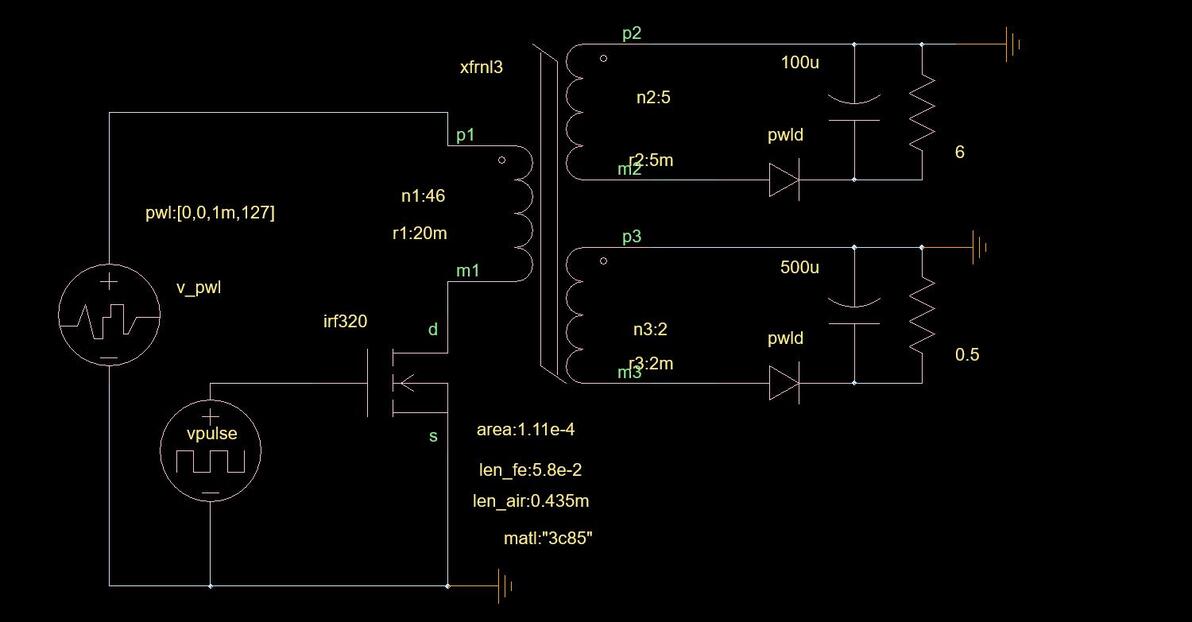

接线，器件如图

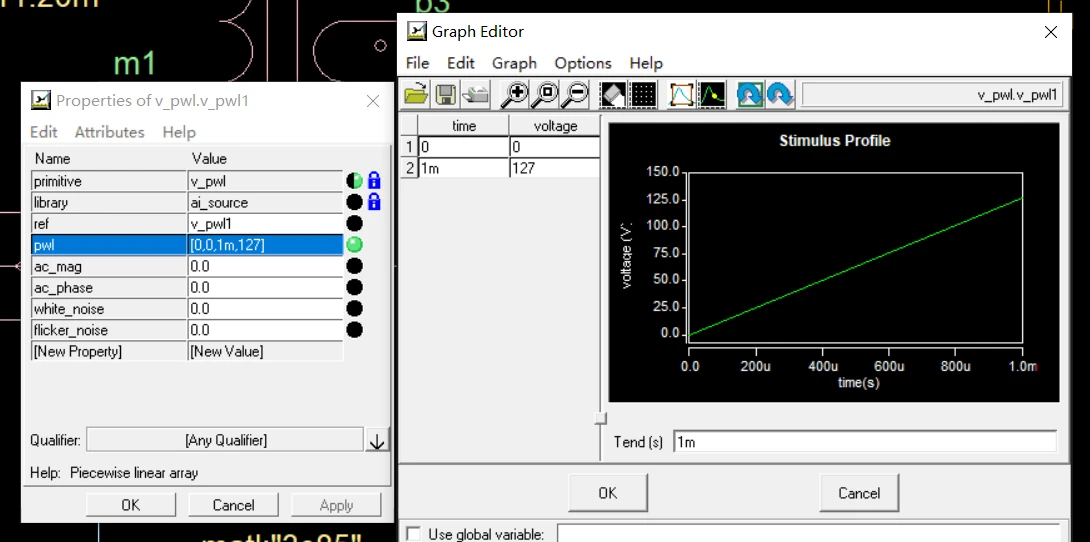

输入源，设置1ms缓启动

器件库搜索square，找到驱动方波电压源

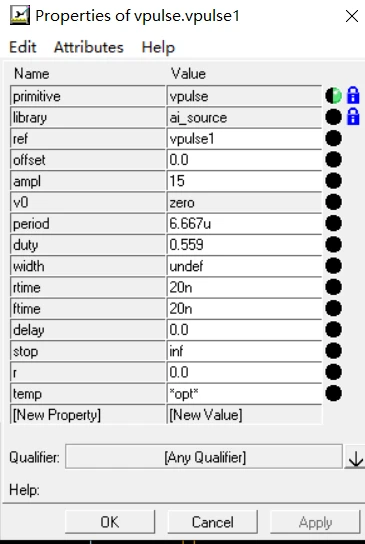

驱动电压源

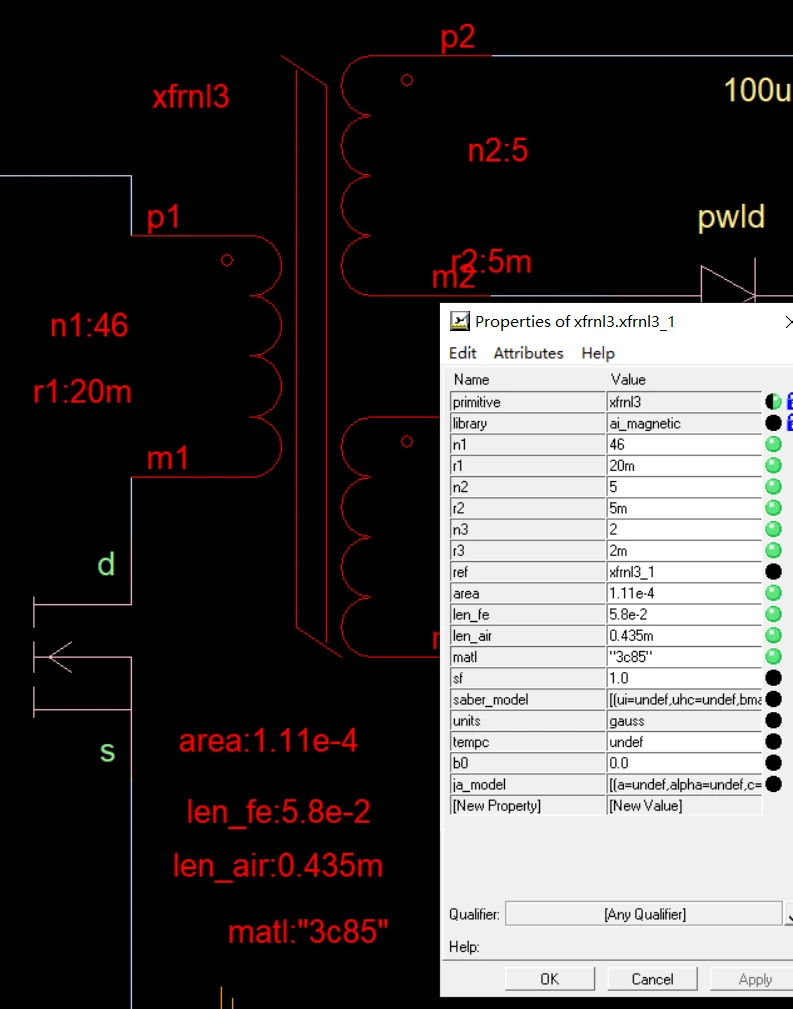

变压器用非线性三绕组那个，Ae Le 气隙Lg，材料按书上设置如下：

（书上给的气隙是把磁材的相对磁导率转化为一个系数z，根据z取值10-20之间，最终得到的Lg取值。saber中有很多种材料，此处先选用3c85材料，或者3b7，会饱和就行）

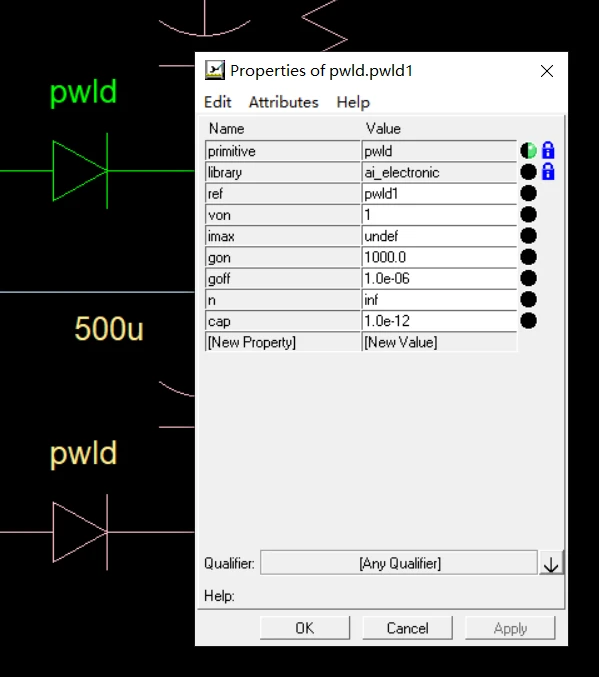

二极管用PWL那个，导通压降按书上设定

选择Design——>use

Netlist 然后 simulate

把原理图编译为仿真文件，没有报错后，会跳出一个仿真设定条

仿真器用这个

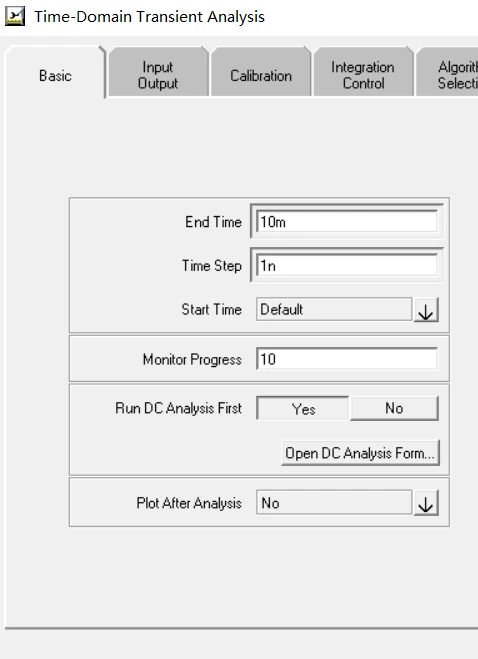

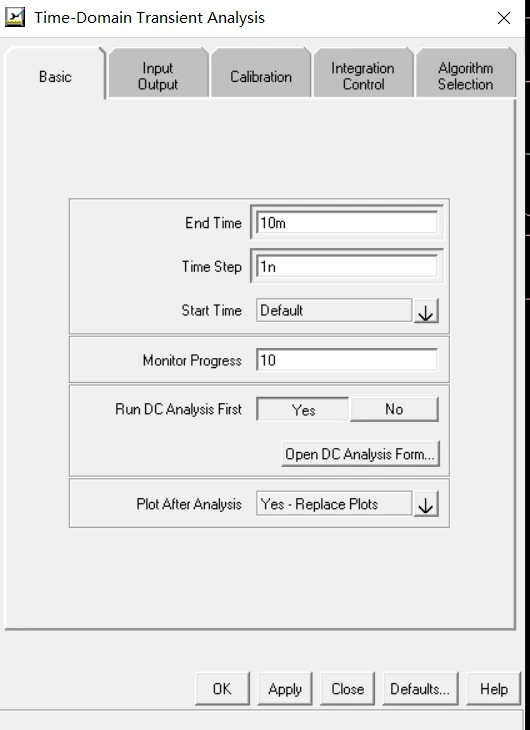

具体如下

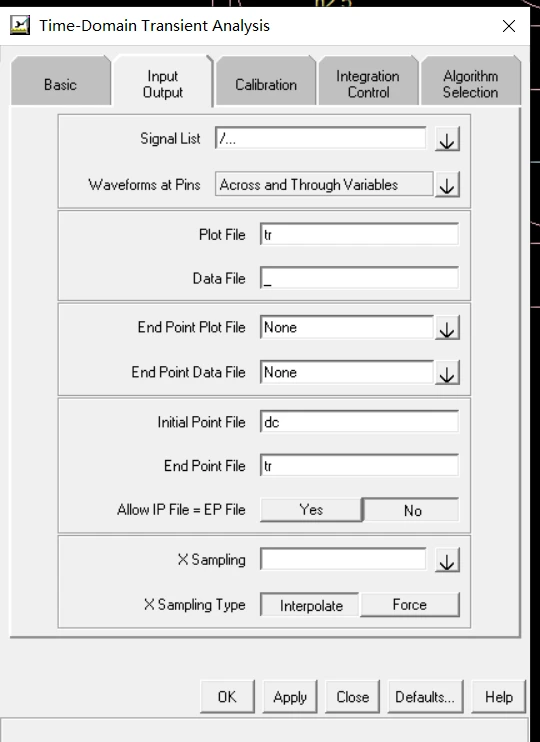

注意：Signal List选择所有

选Across and through

（Arcoss：跨越量，例如电压

Through：流通量，例如电流，磁通）

Data File可以杠掉，防占硬盘

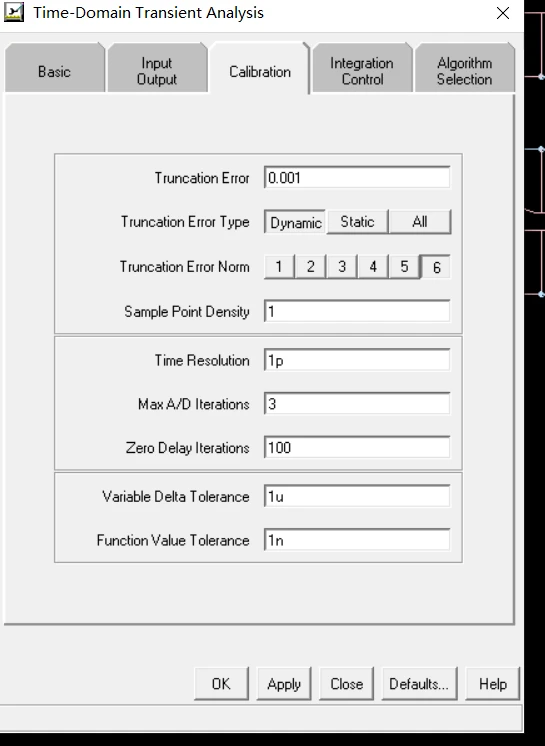

第一行截断误差改为0.001可以略微提高精度

好了，仿真器设置完毕，运行后即可

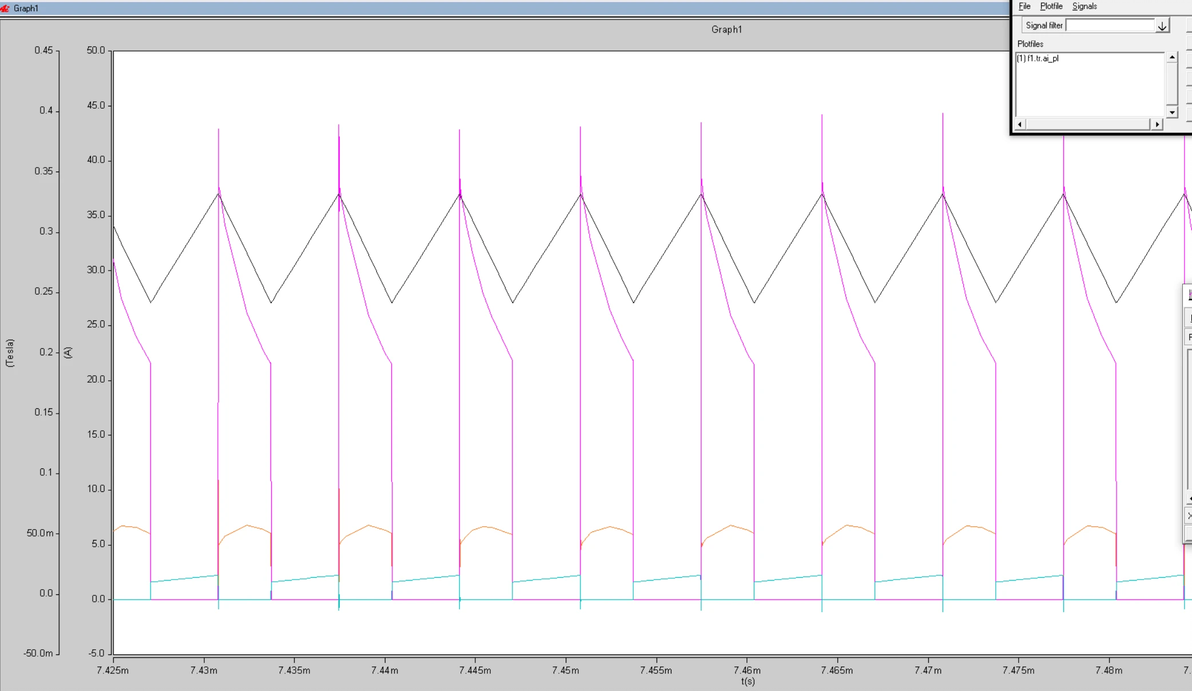

得到结果

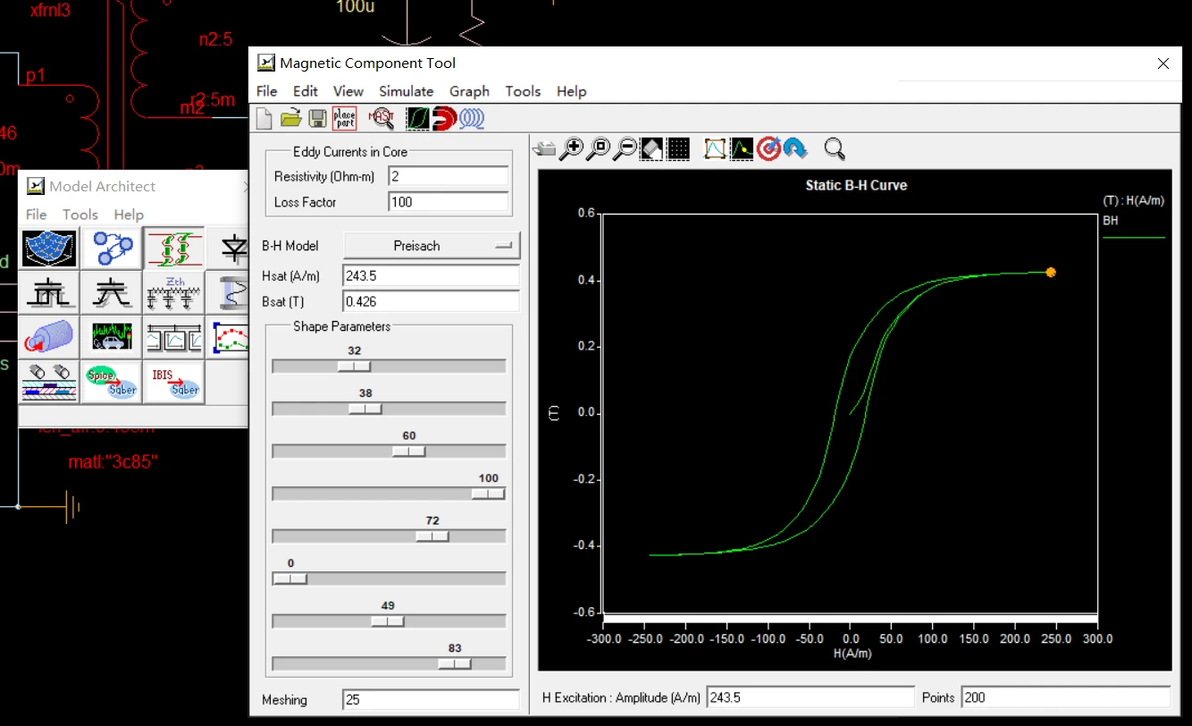

从自带的mct材料库里面看3c85的饱和点大概在0.4T

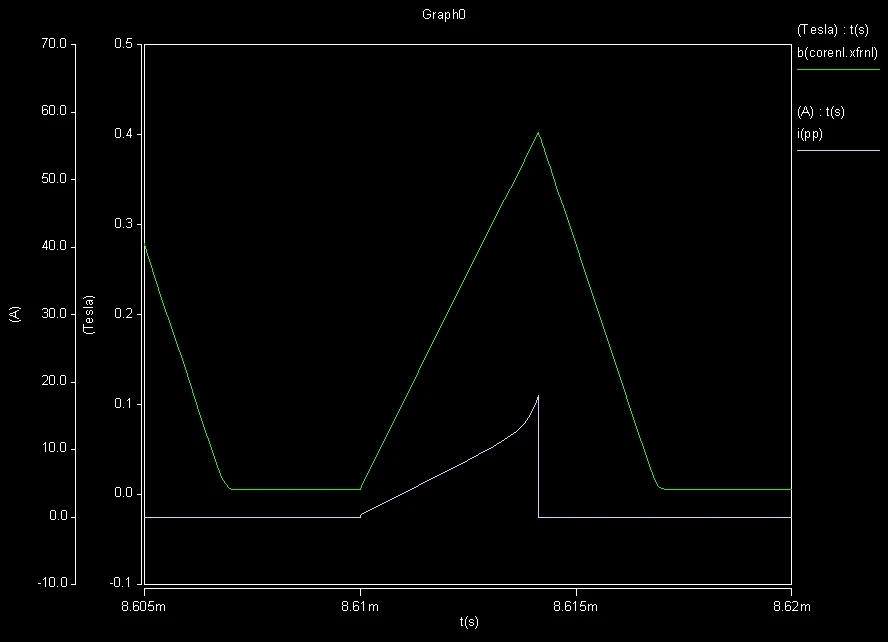

观察此时的副边电流和磁芯的B曲线可见明显的弯曲状尖峰，和书上绘制的一模一样，这是饱和前临界状态，

saber里有个工具叫vary，能进行参数扫描，然后我们可以对这些波形曲线进行分析总结，得出规律。

打开vary

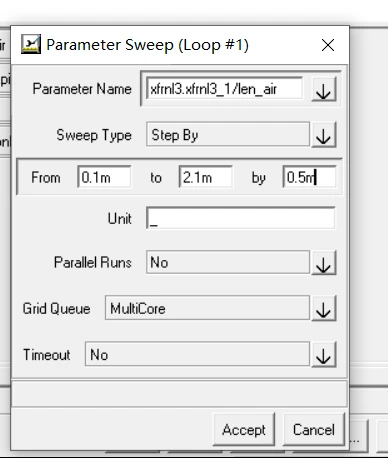

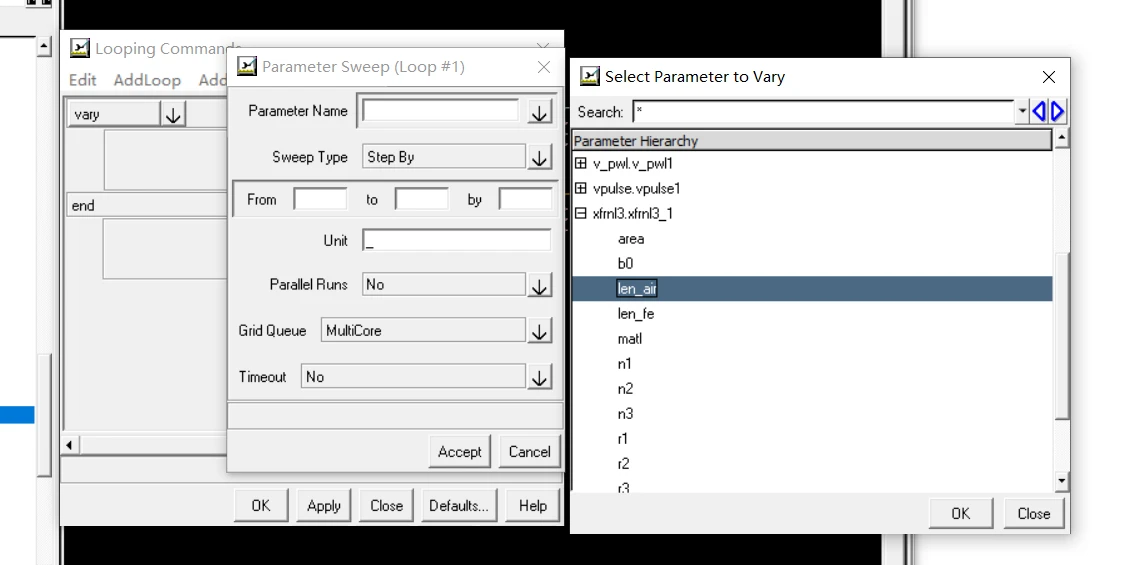

设变压器气隙为扫描变量

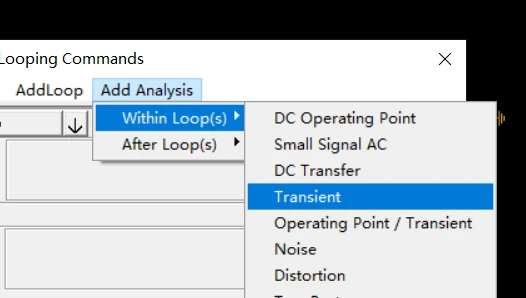

循环内添加瞬态仿真，参数设定如上即可注意绘图选择no

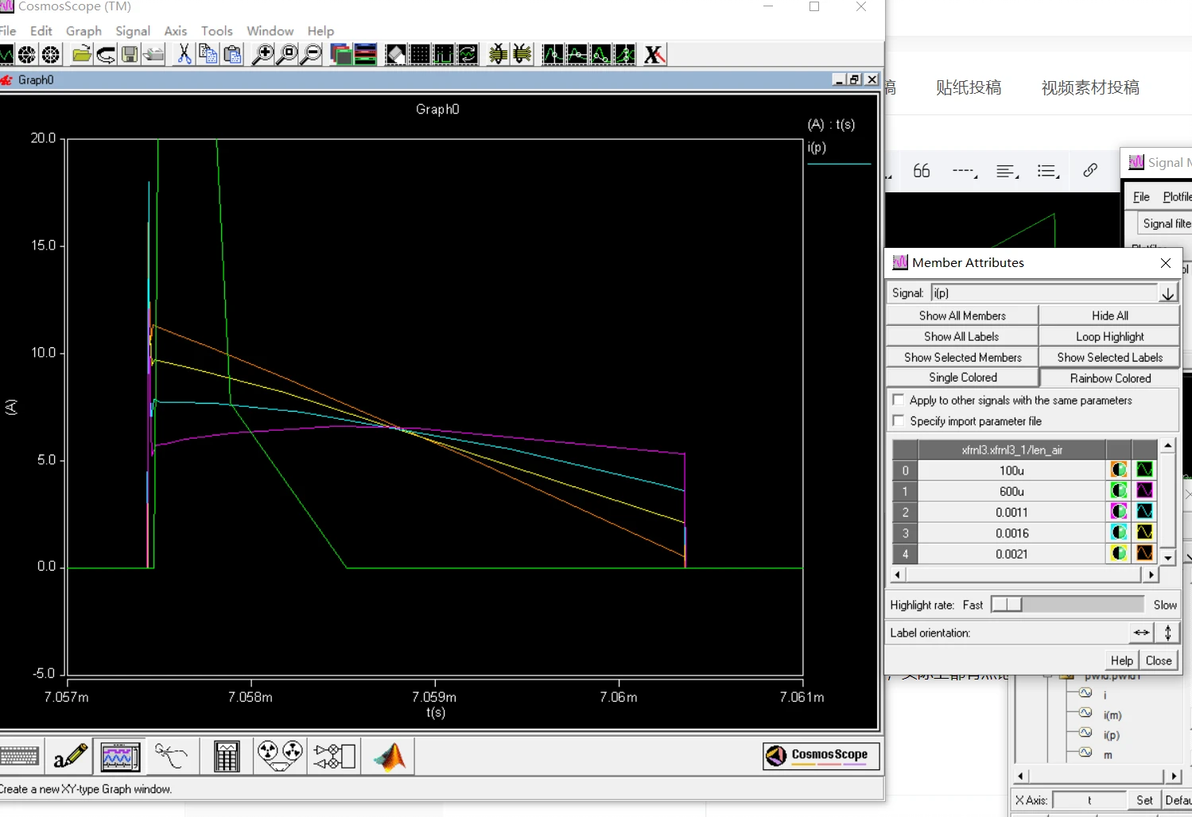

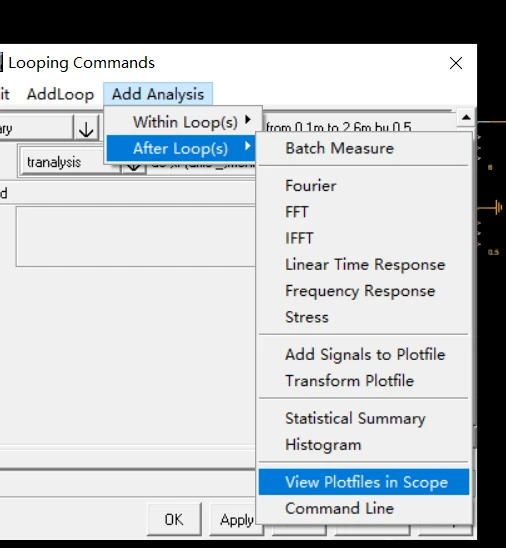

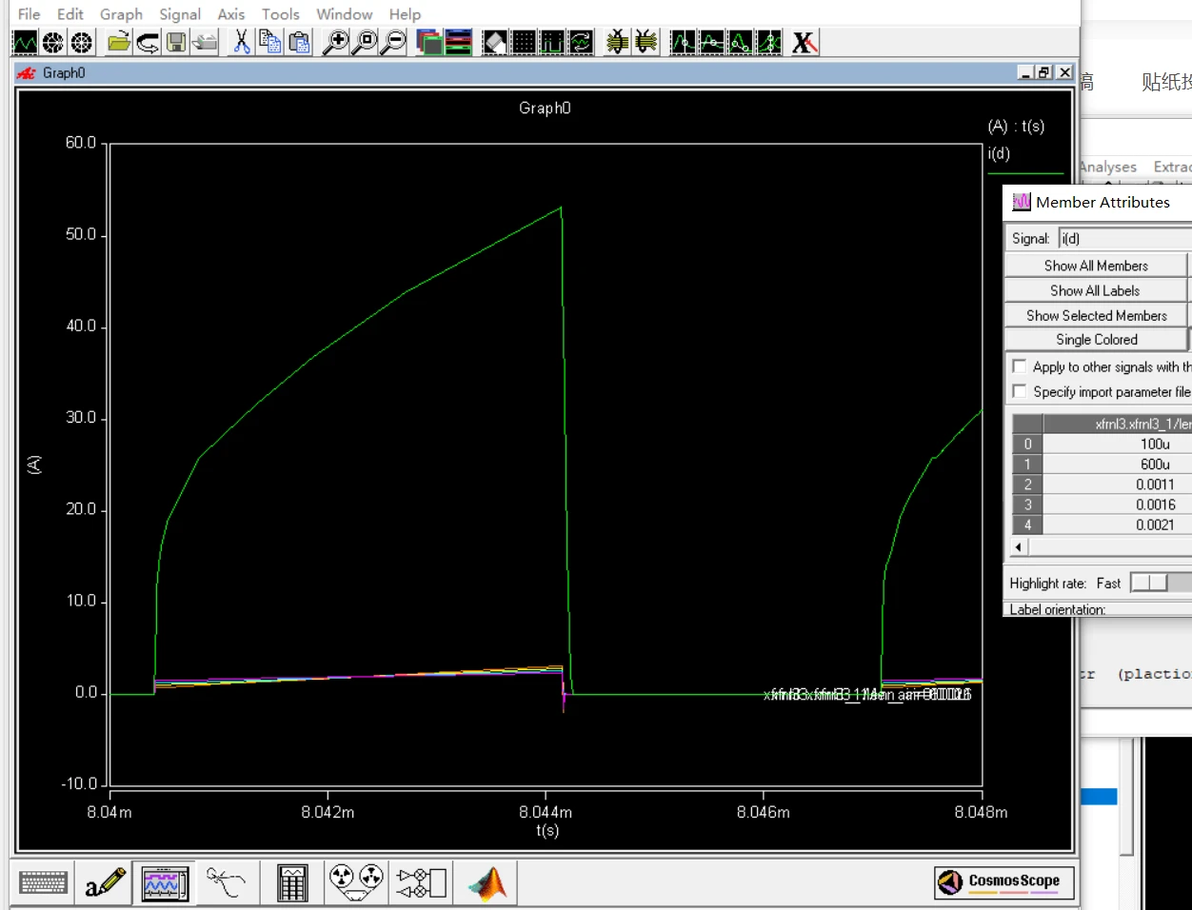

添加一个循环后，查看波形

然后运行即可

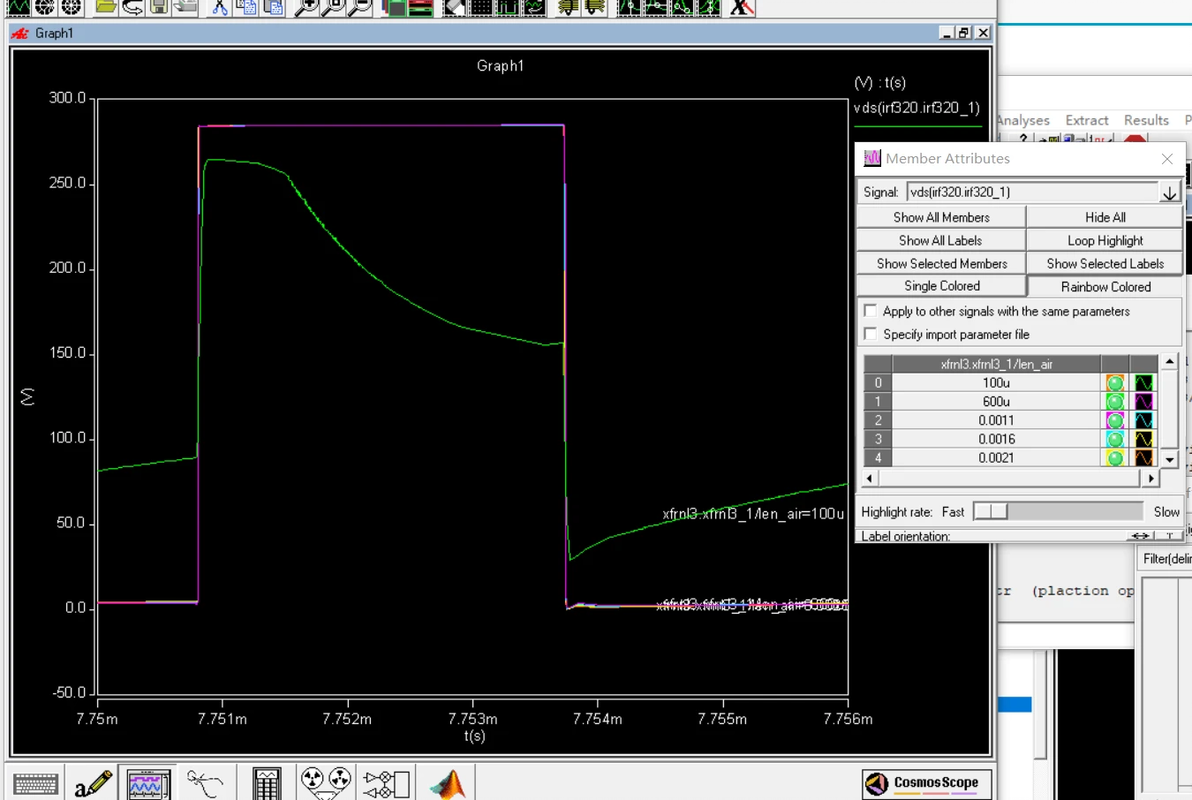

饱和时候的Vds（绿色）

Ds电压

饱和时候的原边电流

原边电流

副边电流

饱和相当于变压器短路。

变压器变比Np/Ns设计不当。若减小Np，模拟这种情况引起饱和

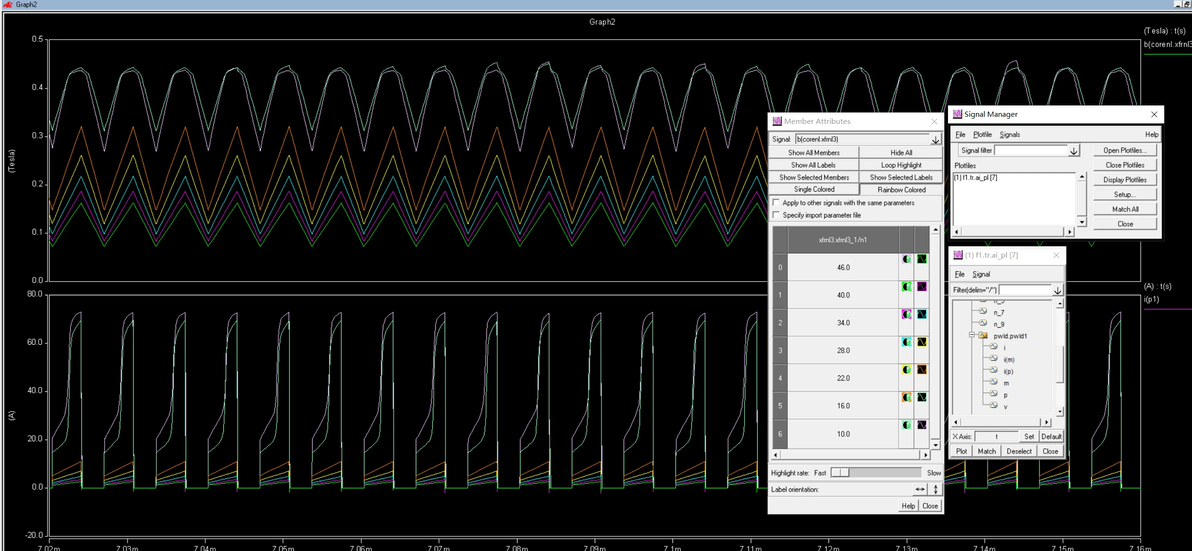

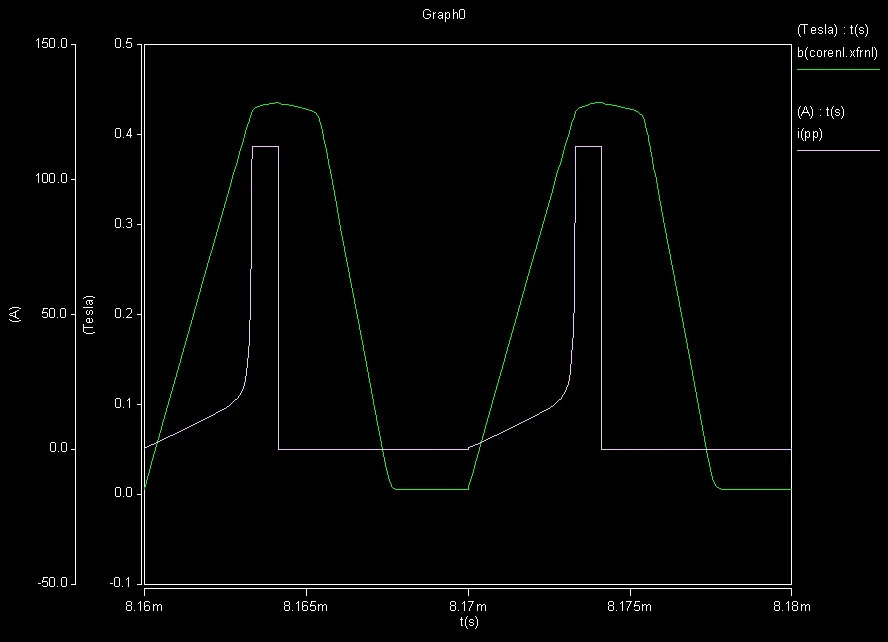

B和原边电流

最后总结一下

磁芯完全饱和，电流巨大，等效于每周期短路，每导通周期最后会鼓起一块，B-t曲线变为圆顶：

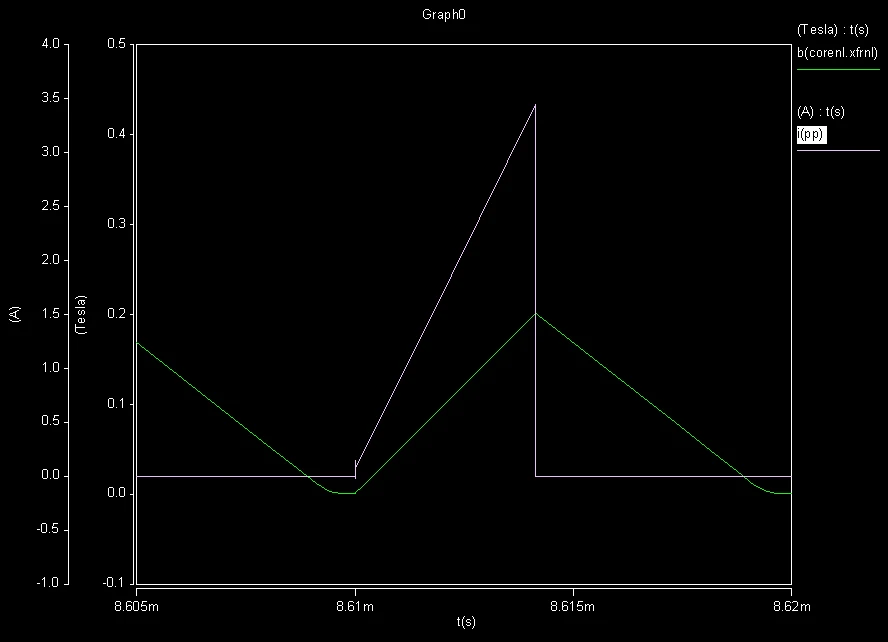

正常工作，B在合理范围0.25T以下，并有相当大冗余，此时临界导通，电流满载完美三角波，B也是能退磁到0.临界导通意味着原边mos导通期间储存的磁能，恰好在mos关断期间完全被副边释放掉，因此B会是一个0-0.2T变化的三角波型

临界饱和，电流较大，并且出现一定弯曲的尖角，当严重饱和，尖角会变成一个鼓起的大包

此图和书p53的电感开始饱和时的图一致
