前情提要：

近日，有一些网友发现自己买的8266（ESP12）模组无法通过GPIO16进行深度睡眠下的唤醒，使得低功耗场景下的应用无法使用。因此我向网友申请一片有问题的样品进行研究。

先说结论：

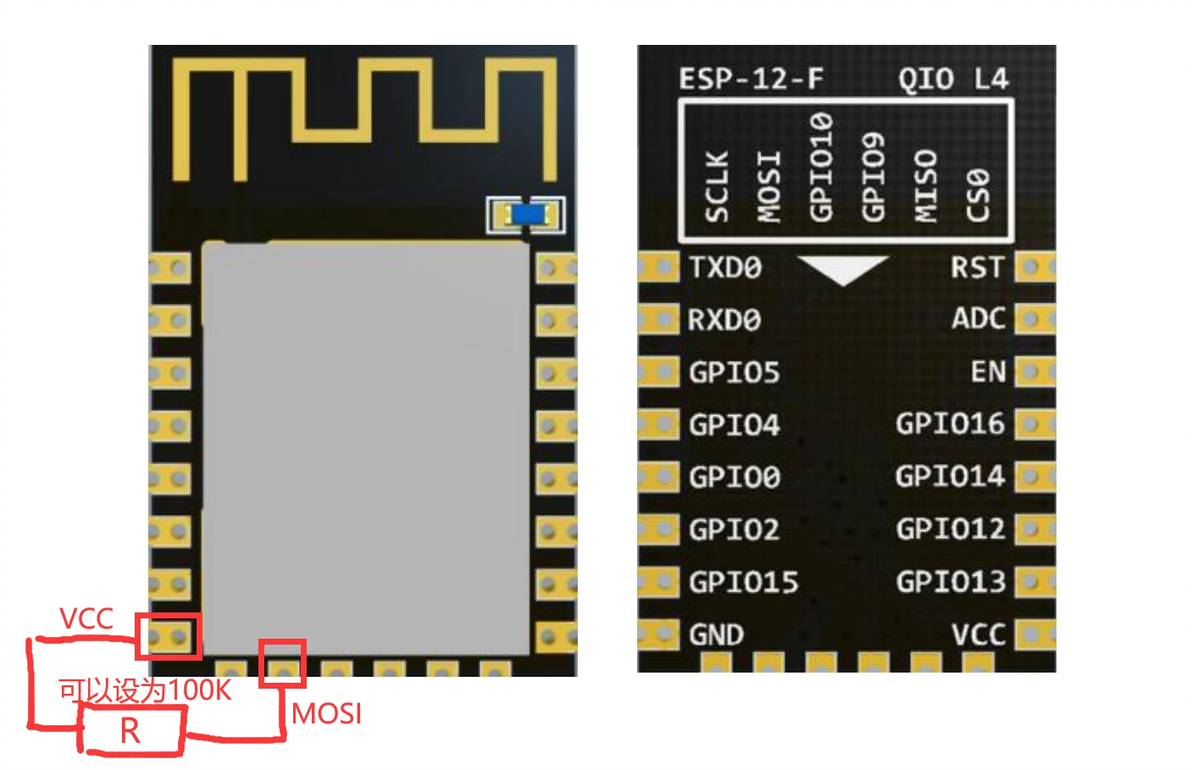

在8266模组的MOSI引脚和VCC之间接一个上拉电阻即可解决问题（测试时此电阻为100K，测试成功，其他阻值未进行测试）

建议各位开源作者在设计PCB时，加上此电阻，以防玩家们在复刻的时买到的模组不兼容。

此问题的研究历程：

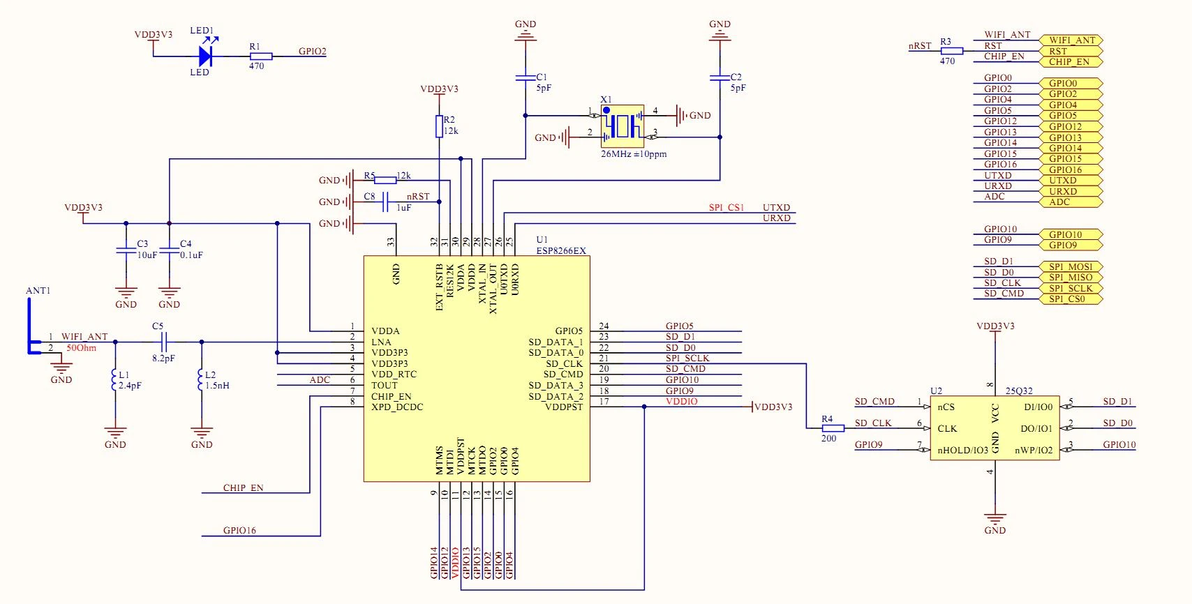

首先是找到ESP12F模组的原理图

图片来源：https://docs.ai-thinker.com/ （安信可官网）

经过网友测量，不能工作的模组其原理图是没问题的，GPIO16下拉正常，手动下拉RST引脚也可以正常唤醒，但GPIO16的信号无法唤醒芯片。利用三极管放大GPIO16上电流依旧无法解决问题。经示波器探测，GPIO16上具有正常的40us下拉电平。

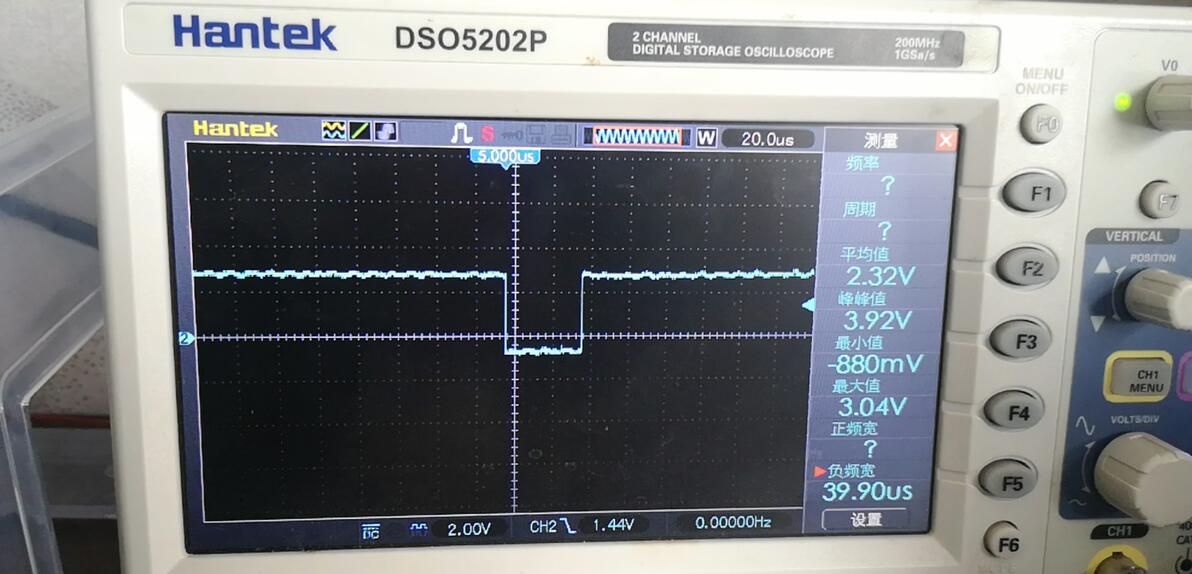

GPIO16（连接到RST）上测到的下拉脉冲

网友发现在唤醒失败时8266在串口正常打印了boot信息，但似乎未加载flash。可以认为8266是卡在了加载flash这一步。

在这样的情况下，我首先关注的是flash芯片，这个无法工作的模组上使用的并不是我以前买的8266里面使用的华邦，而是博雅的flash。

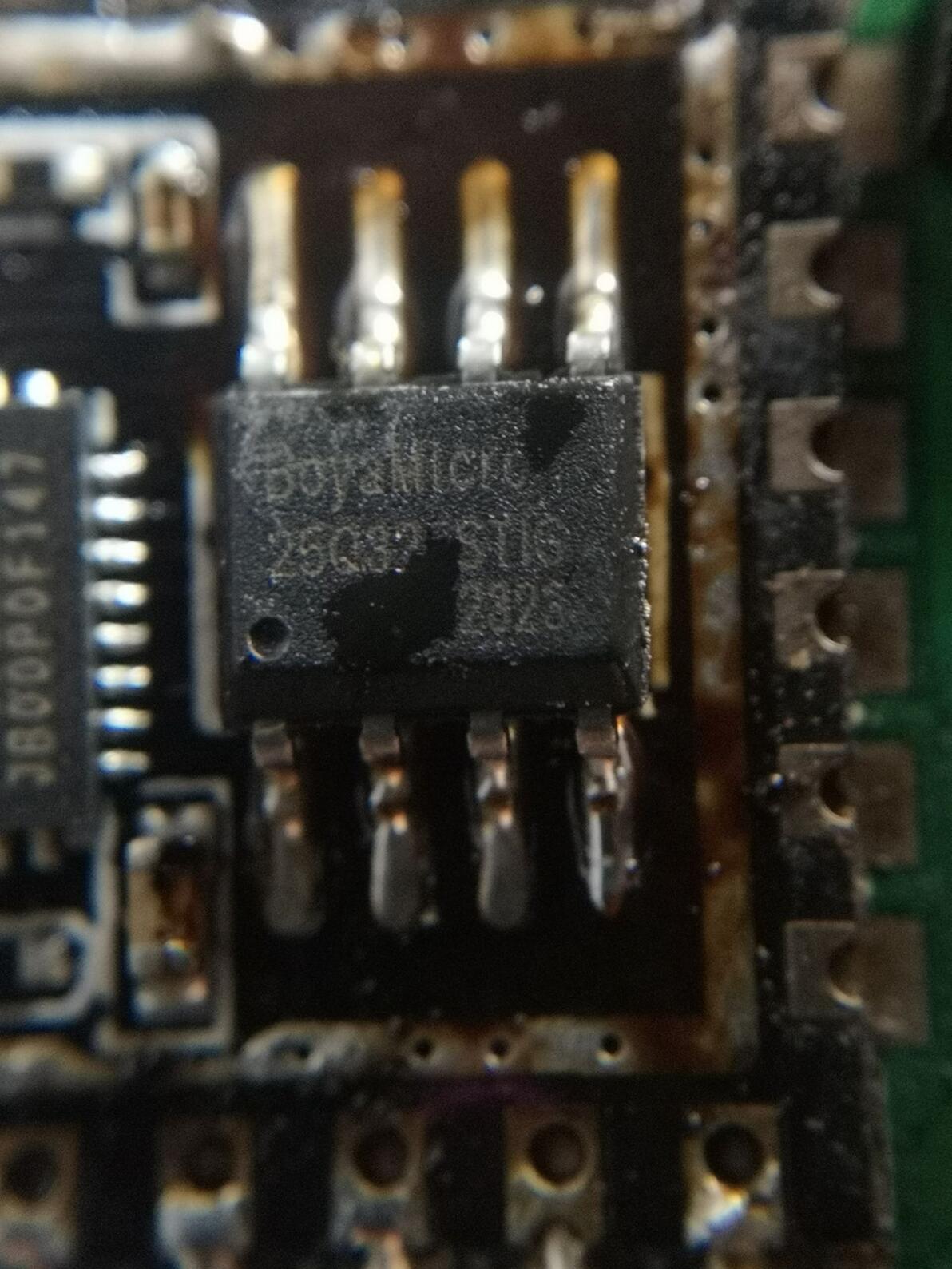

（疑似盗版）模组内的flash芯片

更换flash后，发现原本不正常的模组可以正常工作。因此可以认为flash存在问题。但阅读规格书后，我发现博雅的flash和华邦的ID一致，并不存在芯片ID识别错误的可能。

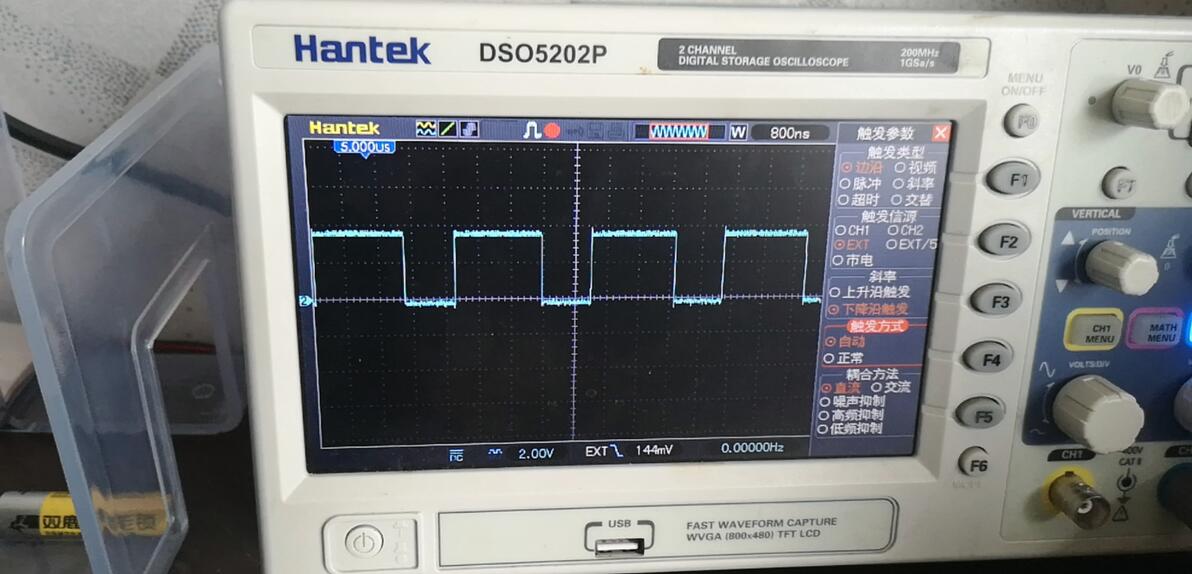

将flash换回，经测量发现，8266卡住以后，flash的引脚上依旧有波形，说明8266在尝试读flash，或至少可以认为8266是正常工作了，但并没有和flash兼容。

flash引脚上的波形

此时我将flash的六路信号接入逻辑分析仪准备进行测试，正当我烦恼逻辑分析仪的上位机无法正常解析SPI数据时，我发现8266可以正常唤醒了。因此我又执行进一步测试，将逻辑分析仪上的线一根根拔掉，看是否为逻辑分析仪内电阻使得8266恢复了工作。当拔掉MOSI上的线时，8266停止了工作，插回去可以工作，这时可以确认当MOSI有上下拉电阻时8266可以工作。

因此，我后续将100K电阻在MOSI分别上拉和下拉，经测试，下拉到GND没有效果，上拉至3.3V时8266恢复了工作。至此问题成功解决。

后续猜测：

我认为可能是两种flash内部上下拉问题，或是对于浮空电平的处理方式不同，导致了8266在深睡眠后flash陷入异常工作状态。因为在测试时手边没有万用表，未经过测量，所以还不确定。
