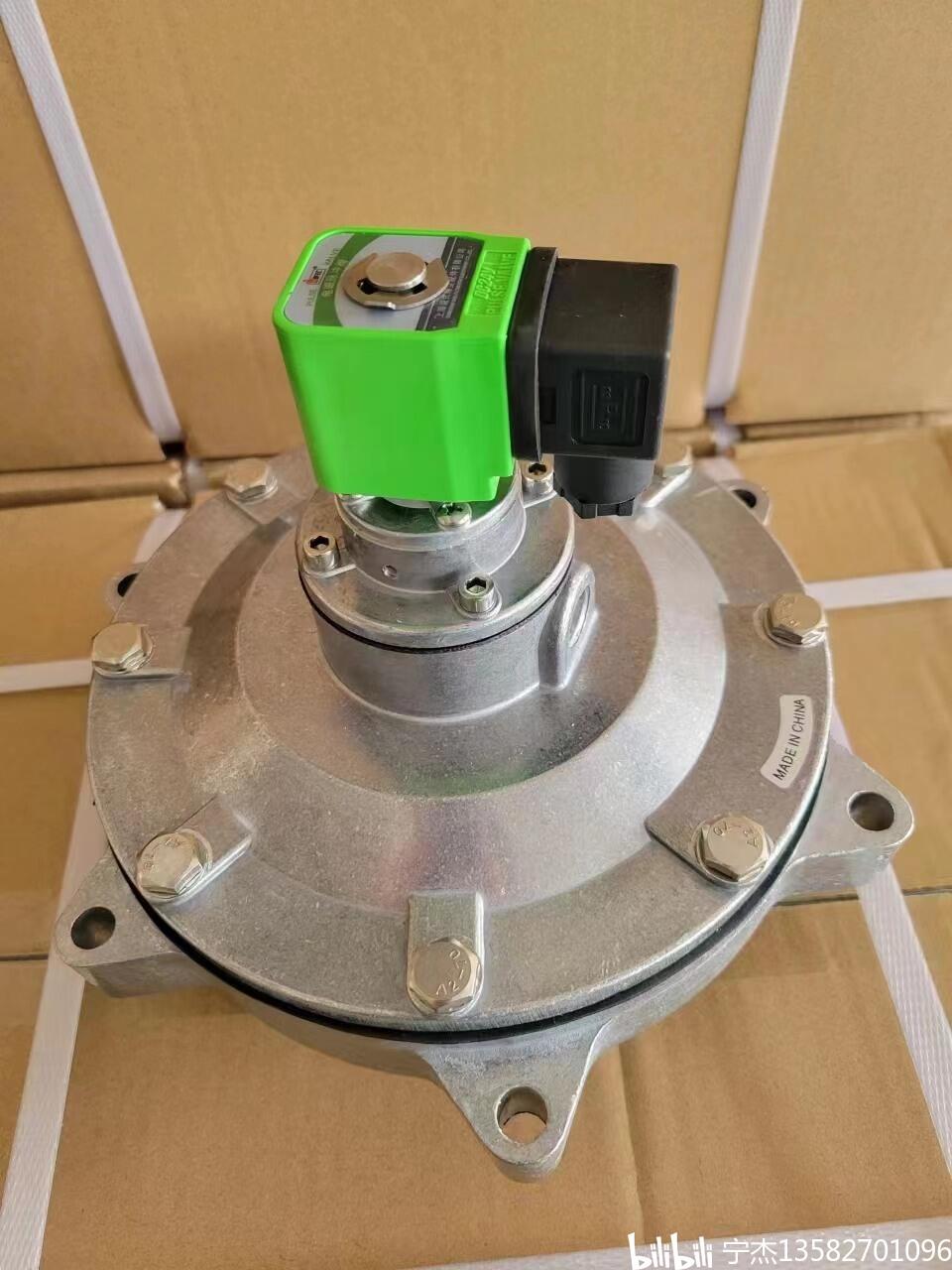

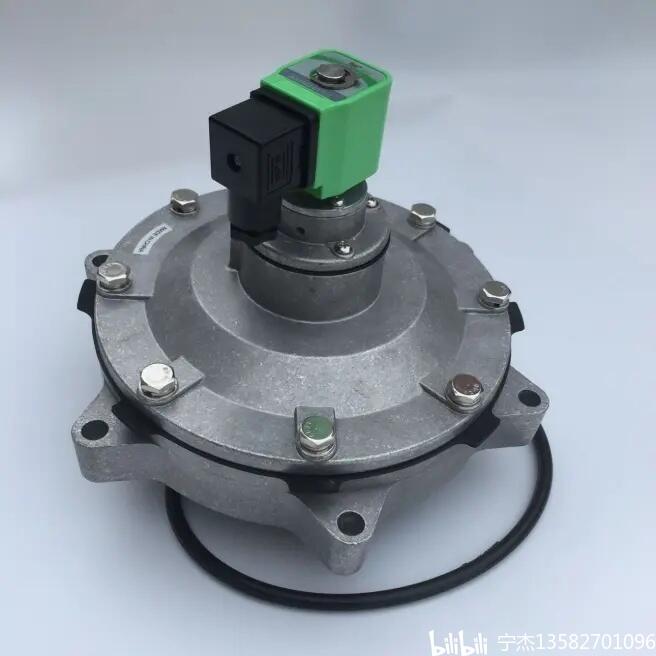

淹没式脉冲阀构造与工作原理 淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式。淹没式脉冲阀构造和外形如图所示，它与其它结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而适用于压力低的场合，且可降低能源消耗和延长膜片寿命。淹没式脉冲阀工作原理使膜片把脉冲阀分成前、后两个室，当接通压缩空气时，压缩空气通过气流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。

当脉冲控制仪的电信号使脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片移动，压缩空气通过阀输出口喷吹，脉冲阀处于“开启”状态。此时瞬间喷出压缩空气气流。脉冲阀控制仪电信号消失，脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又处于“关闭”状态。

淹没式脉冲阀直接安装在气包上，具有更好的直通喷吹，工作气源损失较小，适用于气源压力范围较宽的场合。它与其他结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而能适用于压低的场合，且可降低能源消耗和延长脉冲阀膜片寿命。

淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。片抬起，打开淹没式电磁脉冲阀通道进行喷吹。电信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

淹没式电磁脉冲阀膜片上的阻尼孔，当先导头动柱抬起，气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

淹没式电磁脉冲阀技术参数如下。

a、适应环境：温度为-10～+55℃；湿度为相对湿度不大于85%。

b、工作介质：清洁空气。

c、喷吹气源压力：推荐使用0.2～0.3MPa，也可使用0.3～0.6MPa。

d、喷吹气量：在喷吹气源压力为0.25MPa，喷吹时间为0.1s时，喷吹气量：DMF-42喷吹耗气量50(L/次)，DMF-60喷吹耗气量100(L/次)，DMF-76喷吹耗气量170(L/次)，DMF-89喷吹耗气量250(L/次)。

e、电磁先导阀工作电压、电流：DC24V，0.8A；AC：220V，0.14A；AC110V，0.3A。
