MToon

Mtoon的使用方法：https://www.slideshare.net/VirtualCast/vrm-mtoon

MToon 简介

MToon 旨在实现日本动漫风格的表现。它通过根据光照参数和光源环境混合主色（Lit Color）和阴影色（Shade Color）这两种颜色来实现这一目标。

快速设置

 基本步骤

• 选择目标材质并将着色器更改为 VRM/MToon

• 点击着色器面板

• Color -> Lit Color, Alpha 和 Color->Shade Color 设置相同的纹理

• Color -> Lit Color, Alpha 设置为白色，Color->Shade Color 设置为想要的阴影颜色

• Shading -> Toony 选择所需的值。如果需要使主色和阴影色更加突出，可以选择1

• Rim -> Additive 设置纹理（相当于 SpheremapMatcap ）

• Outline -> Width -> Mode 如果需要轮廓线，则选择WorldCoordinates，否则选择None

• Outline -> Width -> Width 根据外观选择适当的值

普通材质

Shading Shift 设置为 0

Shading Toony -> Shadow Receive Multiplier 设置为 1

如果不希望角色的面部或其他位置有太多阴影的材质

Shading Shift 设为负值

将 Shading Toony -> Shadow Receive Multiplier 设为 0

项目设置

准备

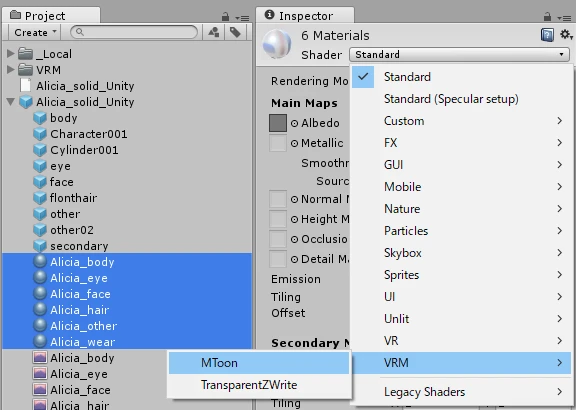

选择目标材质(Material)并将着色器(Shader)更改为 VRM / MToon

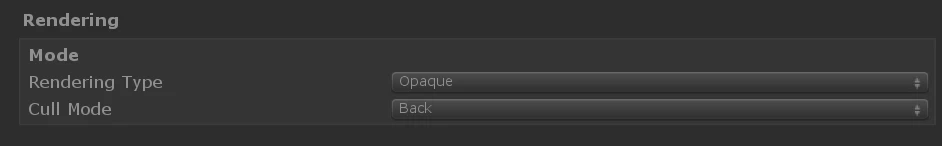

Rendering

Rendering Inspector(检查器)中包含的项目。

在Rendering中，设置主颜色和阴影颜色以及剔除模式(Cull Mode)。

渲染类型 (RENDERING TYPE)

这里可以设置材质是不透明还是半透明。

• 不透明 (Opaque)

• 为了渲染性能。通常建议将其设置为Opaque。

• 裁切 (Cutout)

• 虽然是不透明的，但会根据 Color -> Lit Color, Alpha 中的 Alpha 数值来决定是否绘制小于 Color -> Alpha -> Cutoff 的部分。（根据 alpha 值进行绘制，透明度小于设定的值的部分会被裁切）

• 透明 (Transparent)

• 这是半透明的。将会根据 Color -> Lit Color , Alpha 中的 Alpha 数值来确定不透明度。

• 缺点是描边绘制可能不正确。

剔除模式 (CULL MODE)

这里可以设置是否渲染多边形的法线反面。

• 背面 (Back)

• 剔除背面，绘制正面。通常选择此项。

•

• 正面 (Front)

• 提出正面，绘制反面。

•

• 无 (None)

• 绘制两面，因此会增加计算量。

阿尔法 (ALPHA)

alpha 只有当 Rendering Type 是 Cutout 时才需要设置。

•  Cutoff (Color->Alpha)

•       设置渲染阈值。

颜色(Color)

设置渲染颜色。纹理和颜色将进行乘法计算。将主色【Lit Color, Alpha】为受光照影响的颜色，阴影色【Shade Color】为未受光照的颜色。此外，设置不透明度信息【Lit Color, Alpha】的alpha值。另外，在【Lit Color, Alpha】的 Alpha 值中设置不透明度信息。

照明(Lighting)

阴影偏移（SHADING SHIFT）

调整主色和阴影色的阈值，以适应光线照射物体的方式。当数值为0时，为正常的光照效果。当数值为负时，会呈现类似动漫般、范围广泛的主色光照效果。需要根据显示的警告信息将“Shadow Receive Multiplier”设置为0，以禁用自身阴影。

简单来说就是将明暗交界线（阴影分界线）进行偏移。

阴影风格（SHADIN TOONY）

这个设置决定上面阴影偏移(SHADING SHIFT)的明暗交界线的过渡程度，当数值为0时，它(阴影过渡)会变得像一般的兰伯特(Lambert)模型一样写实且平滑。当数值为1时，受光面和阴影面会在交界处产生明显的分割，呈现出动画风格的照明效果。（类似二分阴影）

阴影强度（SHADOW RECEIVE MULTIPLIER）

设定自身阴影和阴影的影响程度。0的时候不受影响。1的时候会受到影响。

灯光颜色衰减（LIGHTCOLOR ATTENUATION）

设置光源颜色的影响程度。0：受光源颜色的影响。1：不受光源颜色的影响，只反映光源的亮度。

边缘光添加（RIM ADDITIVE）

根据相机和法线之间的关系显示额外的光源。通常被称为球形贴图（sphere map）或MatCap。

自发光（EMISSION）

设置与光源环境无关的恒定颜色。（美术中的固有色）

法线贴图（NORMAL MAP）

设置法线贴图。右侧值设置法线贴图的强度。

轮廓线(Outline)

轮廓线的设置

宽度模式（WITDH MODE）

• 无（None）

• 不渲染轮廓

•

• 世界空间坐标系（WorldCoordinates）

• 以世界坐标为基准，渲染出相对于世界空间固定宽度的轮廓线。

•

• 屏幕空间坐标系（ScreenCoordinates）

• 以屏幕空间为基准，渲染出相对于屏幕空间固定宽度的轮廓线。

宽度（WIDTH）

设置轮廓的宽度。当宽度模式是世界坐标系时，宽度单位为米。

颜色模式（COLOR MODE）

• 固定颜色（FixedColor）

• 使用固定的颜色进行渲染。

• 合光照（MixedLighting）

• 增加光照颜色进行相乘运算。（简单来说就是会受光照颜色影响）。

颜色（COLOR）

设置轮廓线颜色。

光照颜色混合程度（COLOR LIGHTING MIX）

轮廓线颜色模式（Color Mode）为混合光照（MixedLinghting）的时候，设置其乘法系数。
