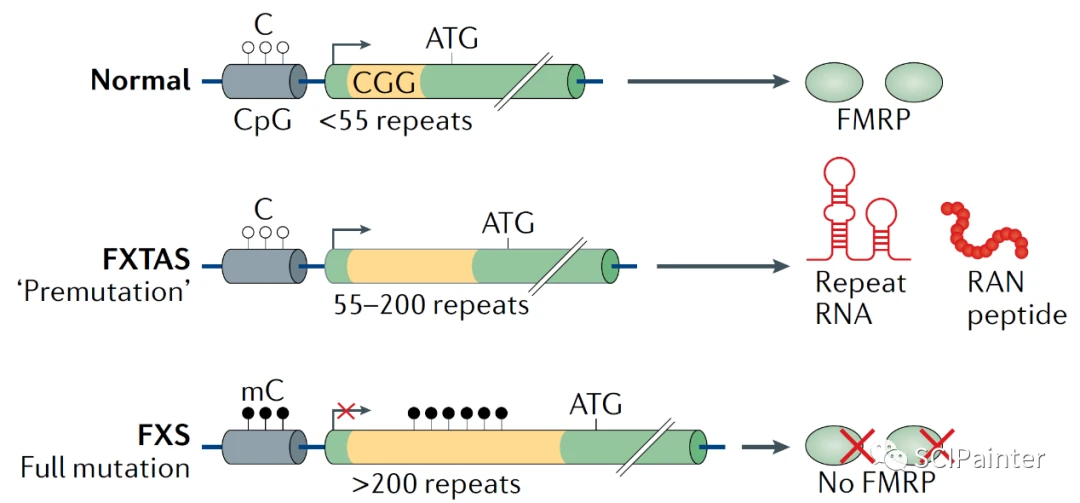

好久没有分享如何用Ai (Adobe illustrator)绘制好看的示意图了！最近，在文献中看到下图这般的基因结构示意图，个人觉得很好看。

那么，如何绘制出这样的插图呢？

1. 创建画板

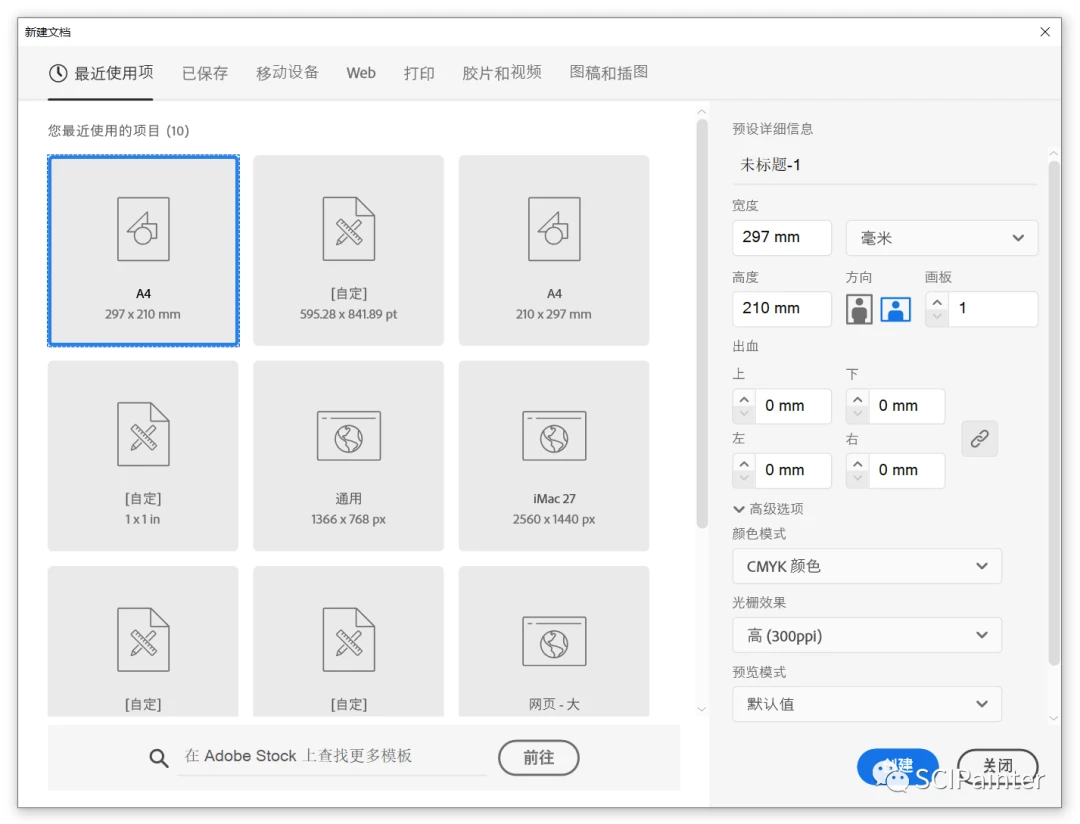

先创建画板，可以直接使用打印选项下的A4预设（横向），颜色模式使用默认的CMYK，光栅效果（分辨率）保持默认的300ppi。

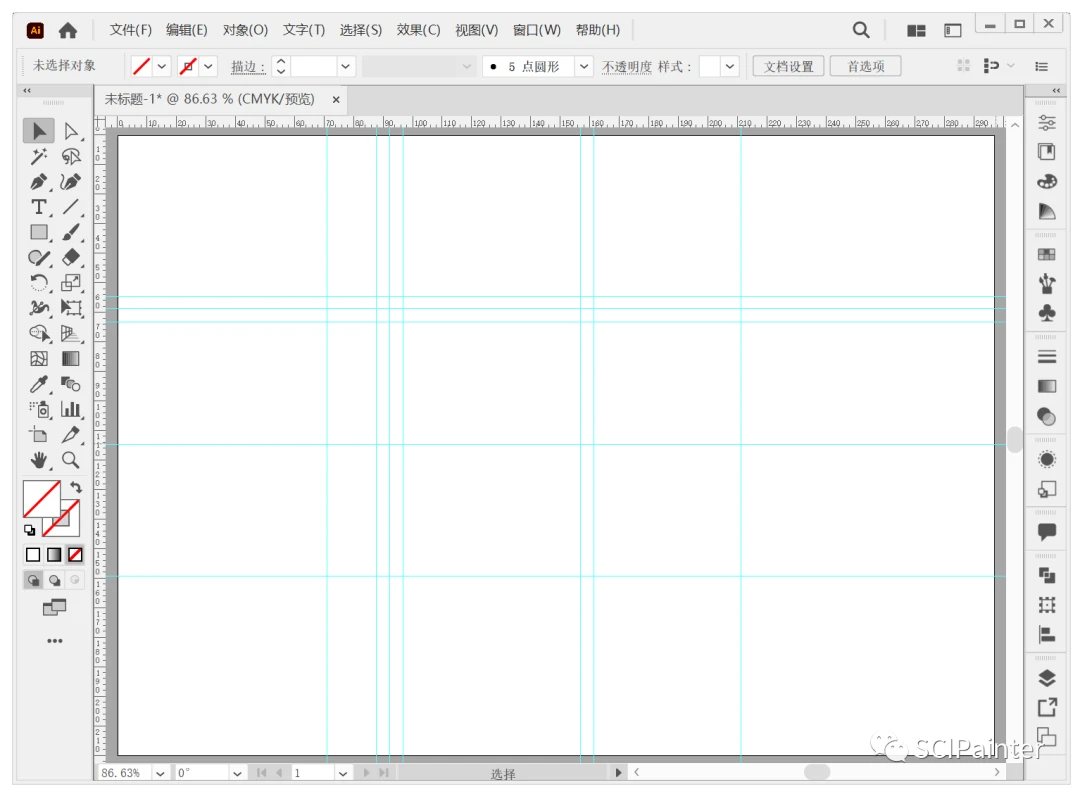

通过视图菜单调出标尺，使用小黑工具（选择工具）可以从标尺上拖出辅助线，使用辅助线大致确定一下图形的位置和大小，如下图。

2. 图形绘制

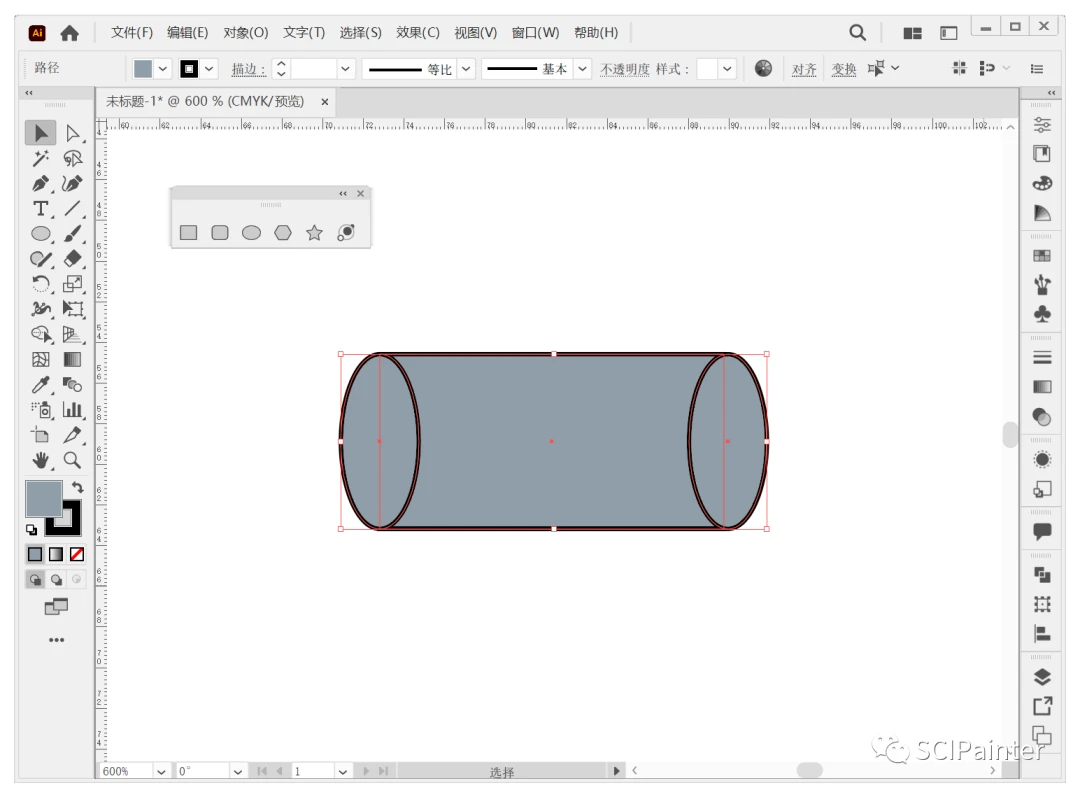

根据辅助线的位置，使用矩形工具和椭圆工具绘制圆柱体图形元件，如下，按住Alt键拖动椭圆可快速复制出来一个椭圆。

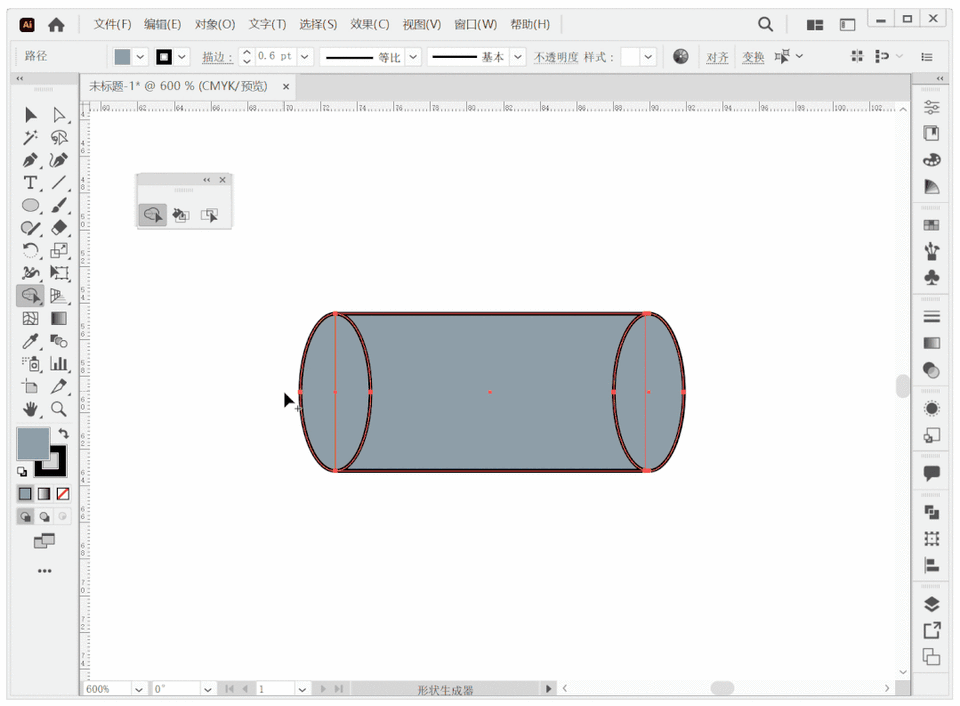

接着，使用形状生成器工具（快捷键Shift+M）在图形之间拖动，可将划过的区域进行合并，如下，这样一个圆柱就轻松完成绘制啦！

同样，按住Alt键快速复制一个圆柱，填充为绿色，使用小白工具（直接选择工具）选中左边的一些锚点，按向左的方向键可快速“拉长”圆柱体，如下图。

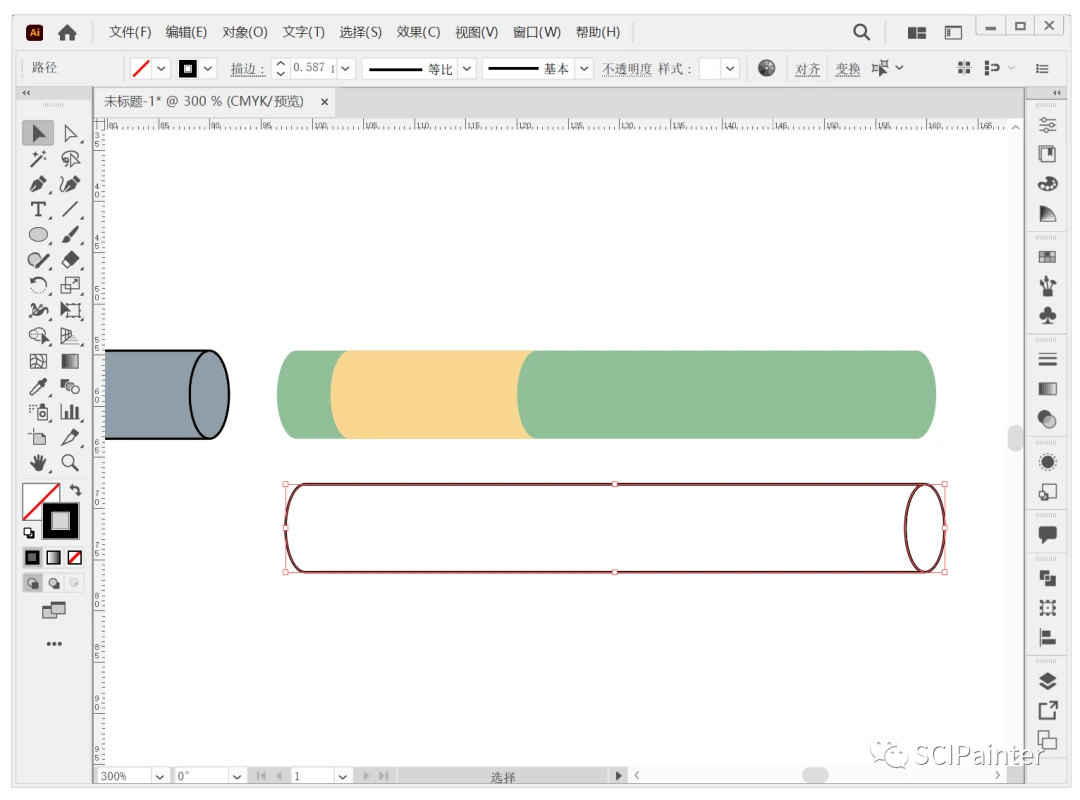

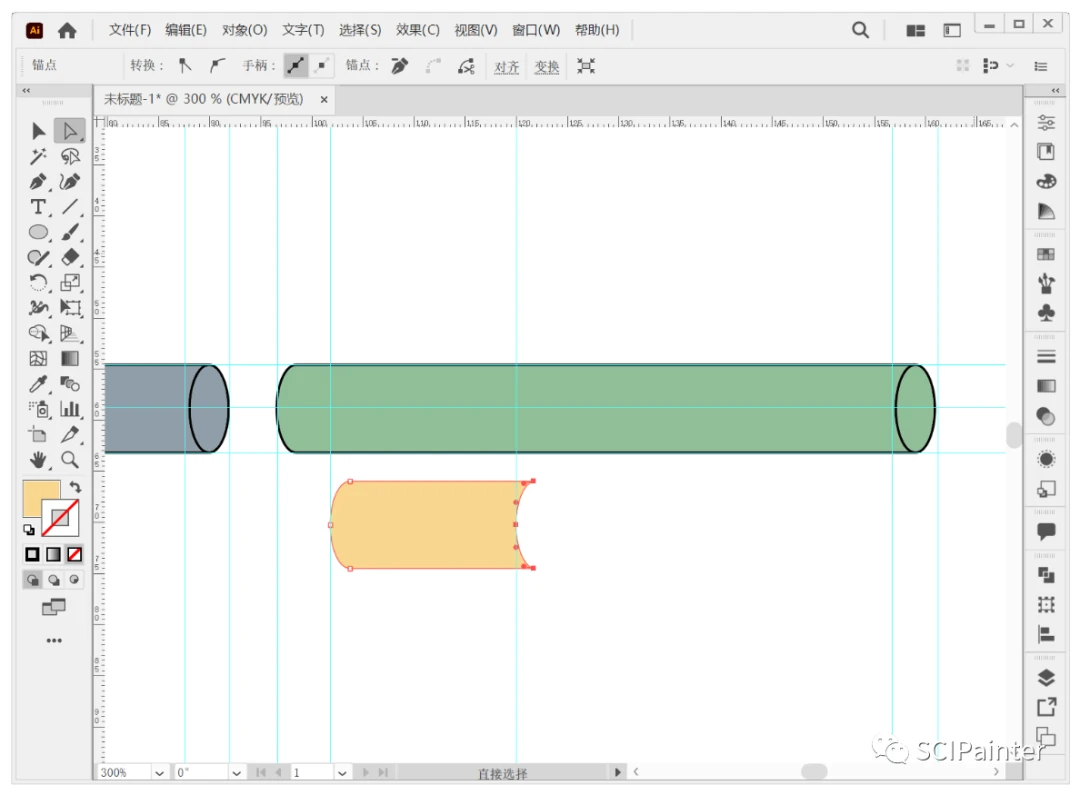

按住Alt键将圆柱体的侧面快速复制一份，填充为黄色，去掉描边颜色，同样使用小白工具选中右边的一些锚点，快速缩短侧面，然后将黄色侧面置于绿色侧面上层。

同样的方法，将绿色的圆柱体复制一份，原先的去掉描边，新复制出来的去掉填充色只保留黑色描边，如下，之后将黑色描边移动到绿色圆柱上。

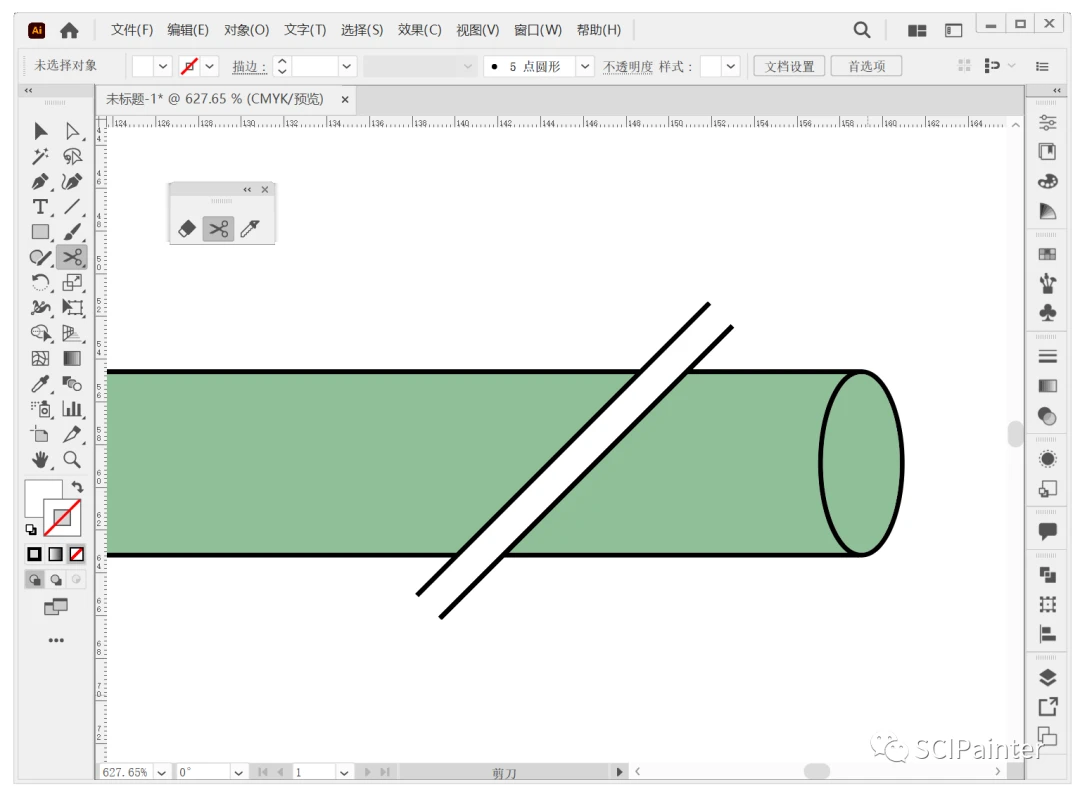

接下来，使用矩形工具绘制“中断”效果。先绘制矩形（白色填充，无描边），旋转一定角度（约45度），然后Ctrl+C复制，Ctrl+F原地粘贴，为上层的矩形添加黑色的描边（去掉填充色），然后使用剪刀工具在黑色边框的4个顶点处添加4个断点，用小白工具选中短线段，按Delete键删掉，按Ctrl+G可将两个矩形进行组合。

接下来，使用直线段工具绘制中轴线，选中线段后，点击描边选项，可为线段添加箭头，这里选择箭头2样式。

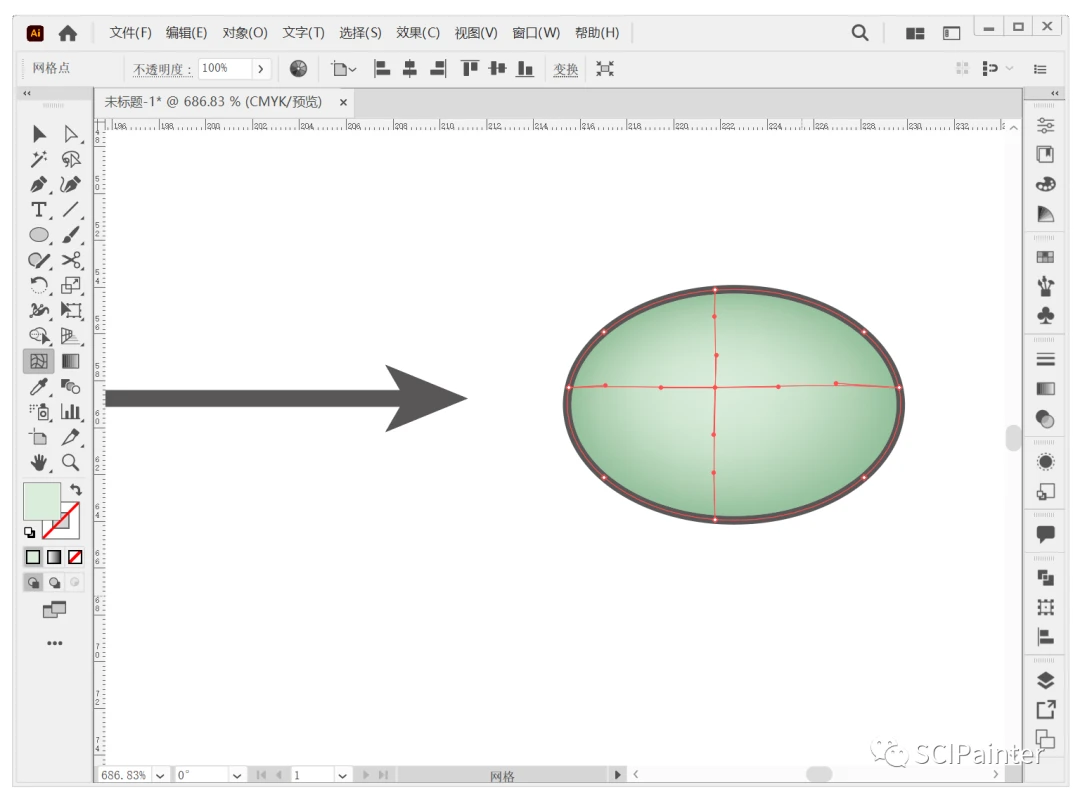

接下来使用椭圆工具和网格工具绘制带有高光的“小球球”，先填充绿色，然后使用网格工具添加“高光”效果（将十字交叉点的颜色调亮一些），如下，按住Alt键再复制一个。

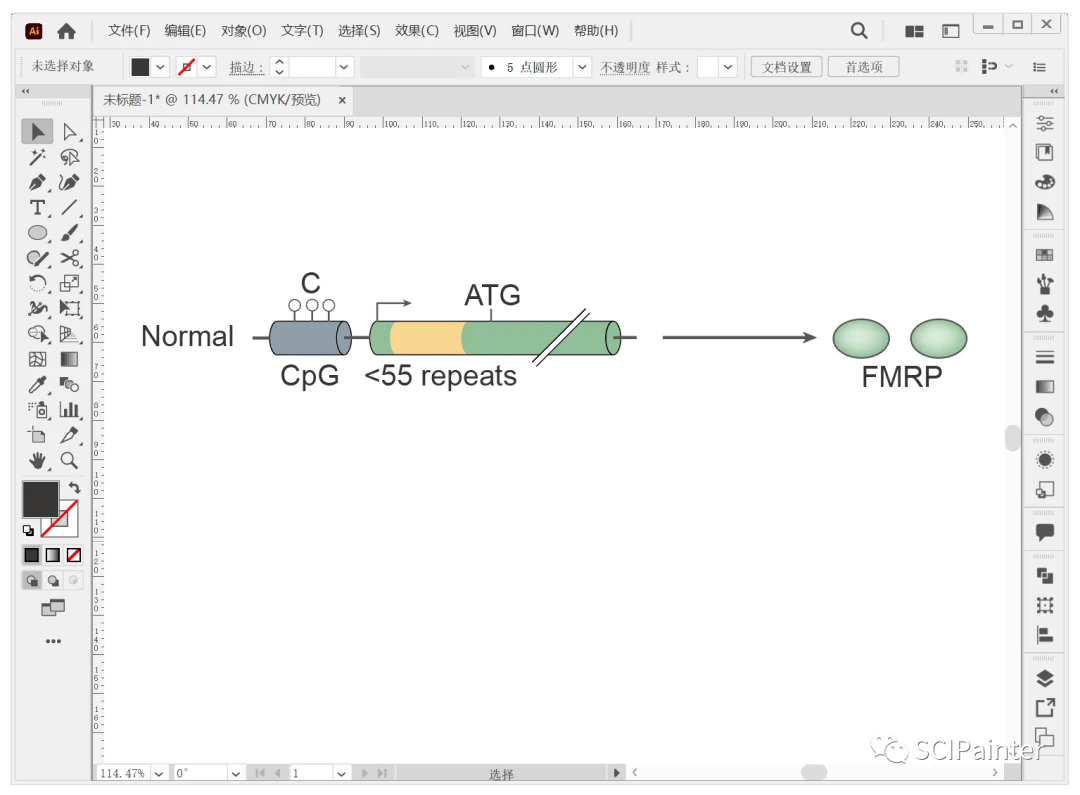

接下来，只需绘制简单的装饰小图形，使用文字工具添加文字标签（字体选择Arial），那么第一个基因结构图就完成绘制啦。

3. 复制图形

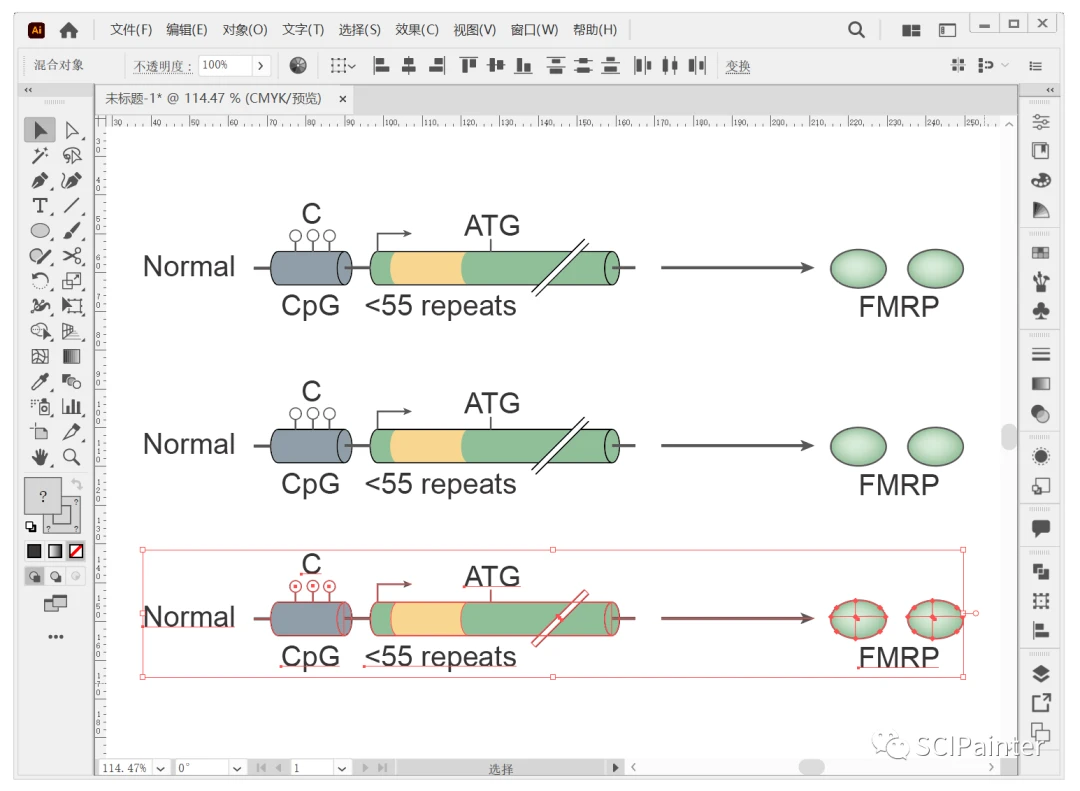

同样的方法，选中整个结构示意图，按住Alt键再复制2个，如下图。

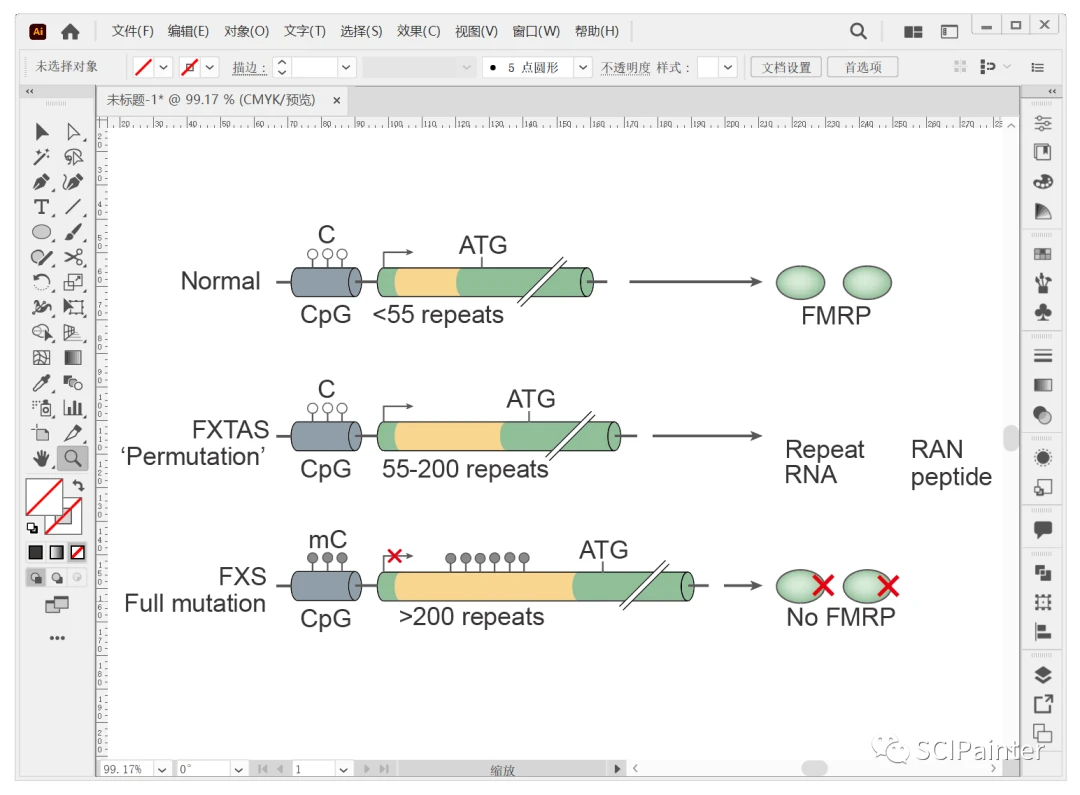

接下来，只需在第一个图形的基础上进行修改即可，比如，使用小白工具可以拉长圆柱（细心一点，可以对图形逐层“拉伸”，先拉伸底层填充色，再拉伸上层黑色轮廓线）、调整起始位点的位置、修改文字标签内容等。也可以将红色短线旋转90度复制一份，完成“红叉”的绘制。

接下来使用圆角矩形工具和椭圆工具绘制核酸的茎环结构，使用剪刀工具添加断点，去掉多余的线段，使用连结工具连结断点，使用直线段工具绘制横线（键）。

将圆形拖动到画笔窗口中，新建散点画笔，在弹出的散点画笔选项窗口中，可以调整散点的间距为70%左右，接下来使用画笔就可以绘制出串珠状笔触啦！选中图形，通过对象菜单下的拓展外观将笔触拓展为单个圆形。

选中第1个圆，将填充色设置成径向渐变，如下图，在空白处双击，退出图层隔离模式。

使用滴管工具吸取第一个圆形的渐变样式，按住Alt键，逐一将渐变样式“滴”到其他的圆上，如下，这样，一个简单的多肽示意图就绘制好啦！

最后，对图形和文字标签的位置进行微调，对字体的大小和样式进行调整，比如对部分文字进行加粗。

最终的效果如下：

好啦，本次的分享就到这里啦！
