上人屋面和不上人屋面有什么不同呢？这里我们不从功能上去说一个可以上人，供人活动，一个不适合上人活动，害怕人为的破坏屋顶结构。有些看法认为不上人屋面一般做完防水层后就完工了，而上人屋面在做完防水层后，还要做一个楼地面层。这只是一种简单而又空泛的理解，我们还是要从两种屋面的构造上去详细解读它们的不同，从而对整个屋面做法有一个更深入的理解。

一、上人屋面和不上人屋面构造

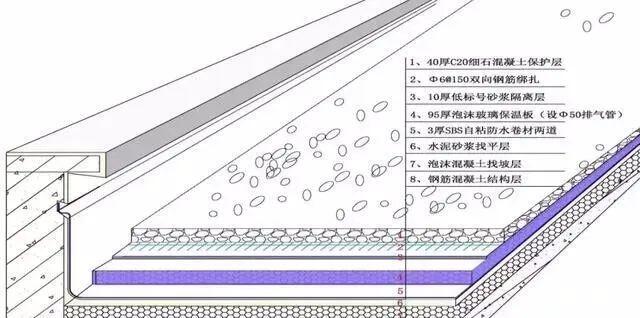

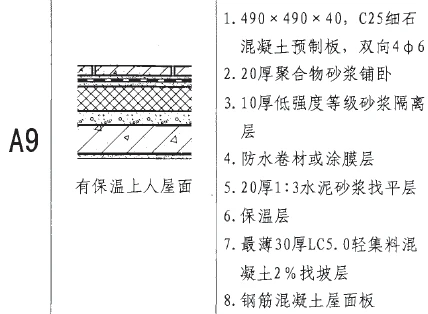

下图是国标图集有保温上人屋面和无保温上人屋面的构造做法。我们还是从上人屋面和不上人屋面的构造上去解析，

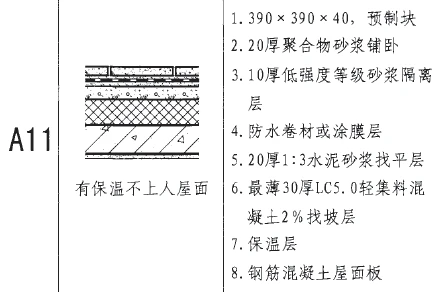

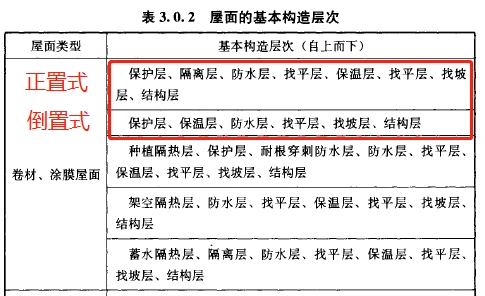

A9和A11两种屋面构造从下到上基本结构都具有：结构层、找坡层、保温层、找平层、防水层、隔离层、保护层。我们似乎看不出上人和不上人屋面有多大差别。A11节点其实是一种等级较高的不上人屋面做法。

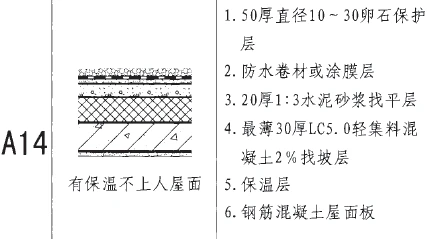

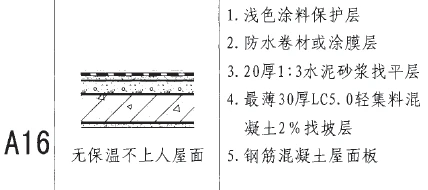

上人屋面和不上人屋面最大的区别其实还是在隔离层和保护层的材料选择上的必要性上；下面两个不上人屋面其实已经去掉了隔离层，保护层的材料也由较厚的预制块变成了卵石和浅色涂料。这就说明不上人屋面的保护层可以像A11节点那样接近上人屋面的做法；也可以像A14,A16节点这样的不上人屋面省去了隔离层，同时保护层的材料等级也降低了很多。不上人屋面防水层上为什么还是要做保护层呢?这主要还是由防水材料的耐候性通常不是很好，做保护层可以延长防水层寿命。

要真正的理解上人屋面和不上人屋面的构造区别，其实我们还得说说保护层和隔离层的作用和意义；

二、保护层和隔离层的作用

保护层与隔离层的含义不一样,搞清楚了作用和含义自然知道如何设置了。

1.防水保护层又包含了二层意思：

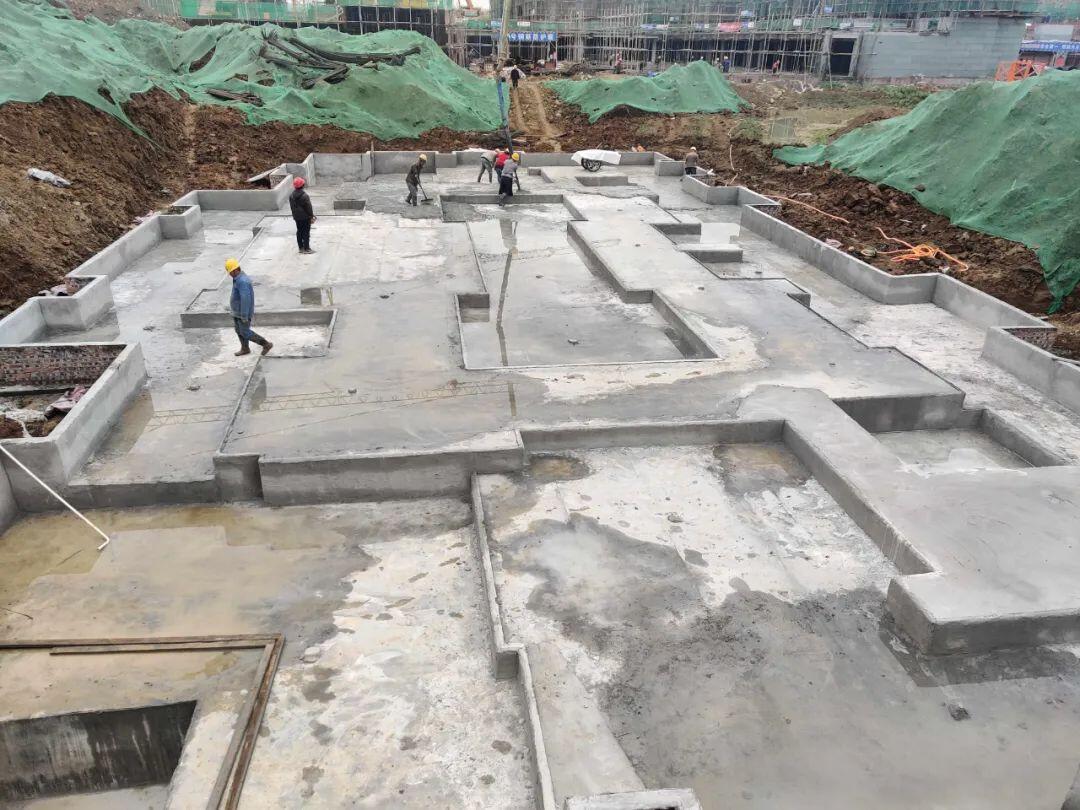

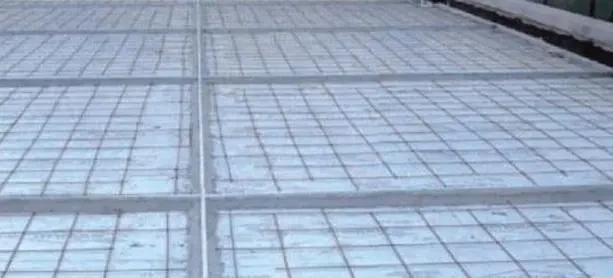

一是防水层上面如果有其他构造层的施工时,由于施工过程可能对防水造成破坏损伤,所以需要做保护层;这点主要用于地下室防水施工后，一定需要做保护层，要不然后续钢筋施工作业都会破坏地下室底板防水层

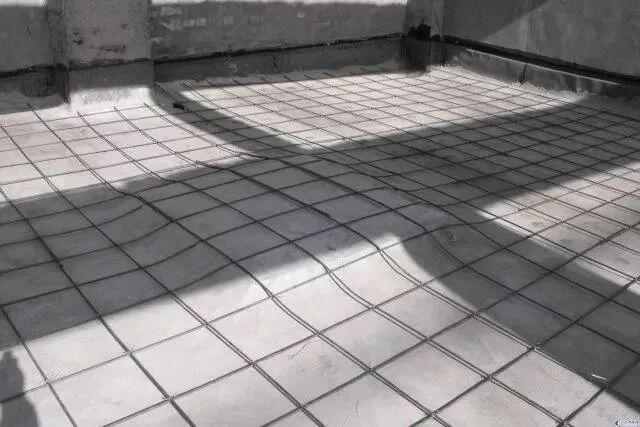

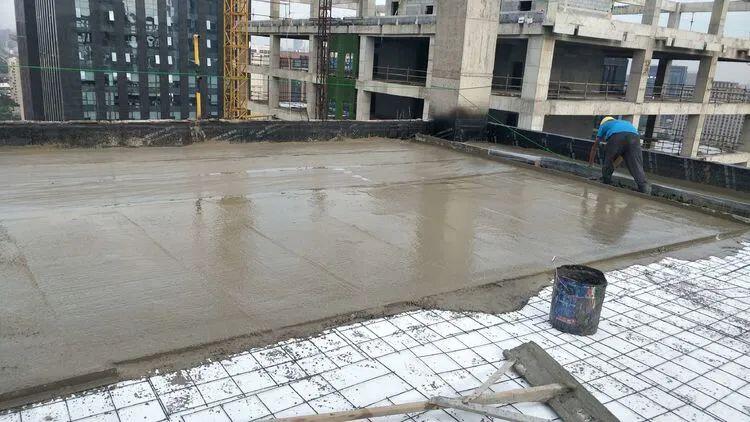

二是屋面的功能是上人或种植时,人员的活动可能对防水造成破坏,需要做细石混凝土或预支块保护层。不上人屋面其实最好也做防水保护层。如果因为造价因素，可以使用水泥砂浆保护层。

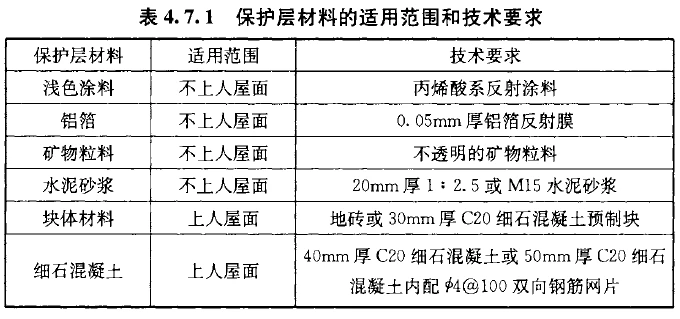

因为防水保护层有很多作用，其最大的作用就是它可以延长防水层的耐用年限。防止防水层长期暴露在大气中会产生龟裂鼓包等现象，防水层大多数是浅色的，可以反射太阳光线，能够有效降低楼顶室内温度。防水保护层也可以最大限度地防止由于物理力量导致的防水层破损。下图为屋面工程技术规范中对保护层材料的技术要求：

从屋面工程技术规范中也能看出对不上人屋面保护层材料做了充分的介绍，从这点就可以看出不上人屋面还是要做保护层的。

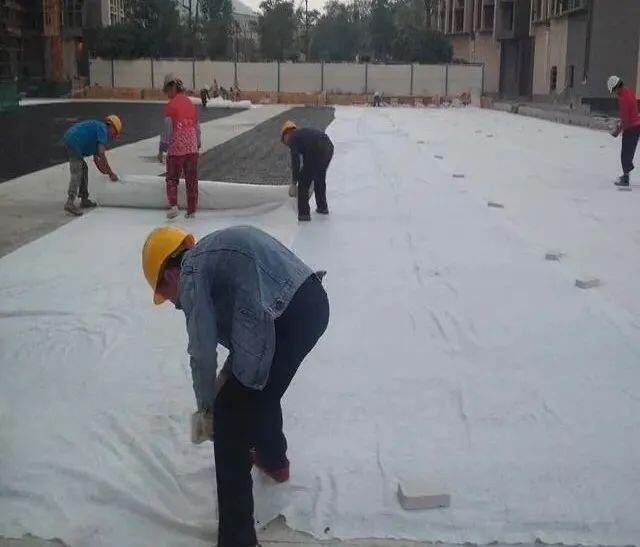

隔离层是指消除相邻两种材料之间粘结力、机械咬合力、化学反应等不利影响的构造层。

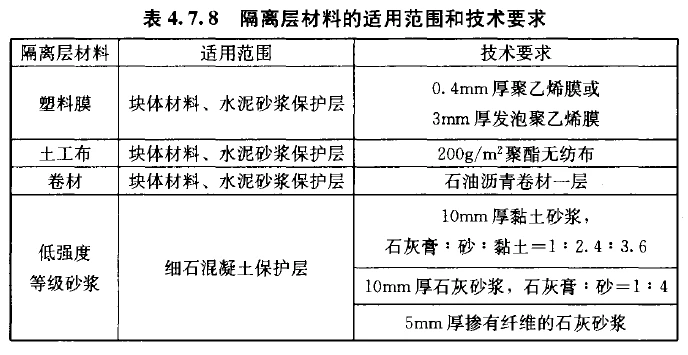

2.隔离层的作用也分二种：一是防止二种材料间发生不利的化学作用(不相容),用隔离层作界面分开,如PVC卷材与聚苯乙烯泡沫塑料保温板之间,由于卷材中的塑化剂会迁移,直接接触会对苯板产生熔融破坏;二是卷材面上的刚性层,可能因热胀冷缩变形牵动防水层,在刚性层分仓缝变形较大部位,会因疲劳破坏或拉伸过大而破坏防水层,此时需要设置隔离层。隔离层的铺设不能有破损或漏铺的现象。

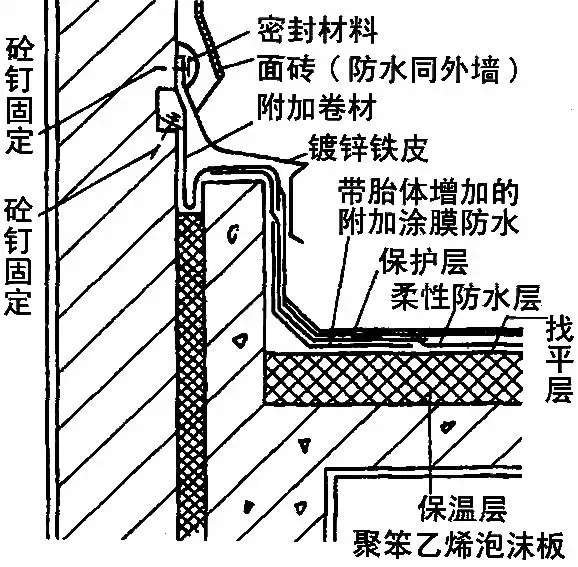

所以说不上人屋面如果设置了刚性的保护层，那么也就必须做隔离层以防止因热胀冷缩变形拉伸破坏防水层，当然如果不做刚性较大的保护层，也就省去了隔离层。其实说得再根本些，隔离层和保护层就是为了防止防水层被化学反应破坏或者热胀冷缩拉裂的。防水层的拉裂除了以上两个构造层，其实跟找平层的作用关系也很大。

三、找平层的作用

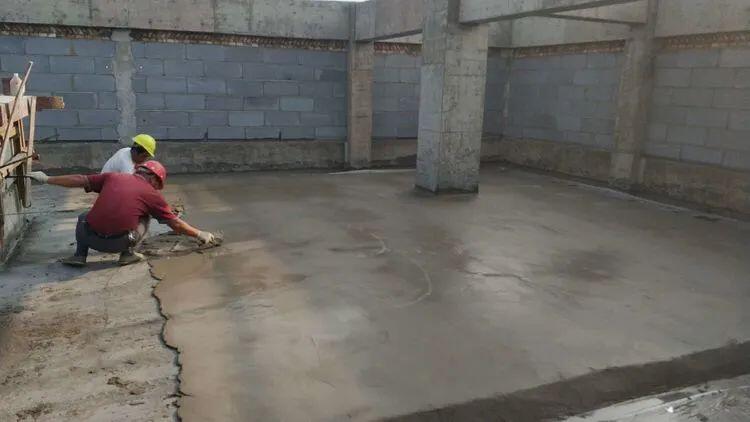

屋面找平层位于卷材屋面的屋面板或保温层之上，防水层之下，是在填充层或结构层上进行抹平的构造层，便于卷材铺贴平整、黏结牢固，使基层与卷材层连成整体而共同工作。

同时，找平层对加强屋面结构的整体性和提高屋面的防水、防潮能力，对保证防水、防潮层的施工质量都有重要作用。一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1.找平层硬度要求屋面找平层介于防水层和结构层之间，一方面要承受风雨雪等屋面设计荷载，又要传递防水层的施工荷载，故须具有一定的强度和硬度，一般建筑中找平层用1：2.5-1:3的水泥砂浆或C20的细石混凝土做成。施工中应严格控制水灰比，适当掌握稠度。细石混凝土应按计算配合比，控制加水量，若水量过大会在结构内部形成许多空隙，降低砂浆强度，这些水分上升到表面后又加大了该处的含水量，易造成起灰、起砂和裂纹。这时撒干水泥吸水，又会引起脱皮和龟裂。遇此情况可撒一层干拌水泥黄沙，用力揉搓、压实，使其与砂浆粘接均匀，再进行认真养护。若表面出现细小裂纹也无妨碍，但不可有通裂或大裂缝存在。否则会对防水层的质量带来不利影响。当找平层下是保温隔热填充料时，还需待其具备一定强度和硬度后再做找平层。

1.2避免找平层高含水率 在潮湿的高含水率找平层上铺设防水层，一是粘结不牢，二是当气温升高或被太阳曝晒时，找平层中的水分气化，体积大大增大，使原本粘结不好的防水层鼓泡，当气温下降，鼓泡变小或变平，水气冷凝为水，但防水层因拉伸疲劳不能完全恢复。当气温再升高，水分又气化，鼓泡又会出现，这样反复进行，找平层中，尤其保温层中的水分不断地被“抽”到鼓泡中，使鼓泡变大，导致防水层破裂，使层面渗漏。 因此找平层含水率过大，对防水层的质量损害是严重的，尤其是保温层含水率过大，不但损害防水层，而且还会大大降低保温性能，在防水层严密的封闭下，水分永远排不出，达不到设计的要求。

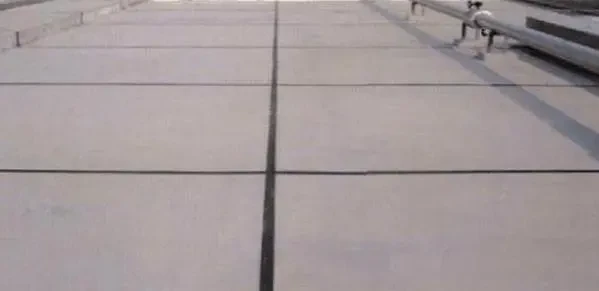

1.3找平层的分格缝要求找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

2、找平层厚度及技术要求

⑴ 水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。⑵ 细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。⑶ 沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。沥青砂浆采用1：8（沥青：砂）质量比。 3、找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。 4、突出屋面节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应做成圆弧形，圆弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。内部排水的落水口周围，找平层应做成略低的凹坑。
