CRYSTAL(晶振12MHz或11.0592MHz)位于DEVICE库
CAP(电容)
CAP(无极性电容)
CAP-ELEC(电解电容)，空心为正极,填充为负极
CAP-POL（有极性电容），直线为正极,弧线为负极
BUTTON(按钮)
SWITCH(开关)
SWITCH 一位开关/单刀开关
SW-SPST 一位开关/单刀开关
SW-SPDT 单刀双掷开关/两位开关-/单刀开关
SW-ROT-3(单刀三掷开关)
LED(发光二极管)
LED(发光二极管)
LED-BIBY(LED发光二极管 B-blue，Y-yellow)
LED-RED（红色发光二极管 Y-red）
LED-GREEN（绿色发光二极管 Y-GREEN）
LED-YELLOW（黄色发光二极管 Y-YELLOW）
DIODE(二极管)
DIODE(二极管)
DIODE-LED(发光二极管)
PHOTODIODE(光敏二极管)
RES(电阻)
RES(电阻)
POT(滑动变阻器)
POT-HG 滑动电阻（调整精度为1%）
POT-LIN 滑动电阻（调整精度为10%），需要添加元器件库；
POT-LOG 滑动电阻（调整精度为10%），需要添加元器件库。
RESPACK-8(排电阻)

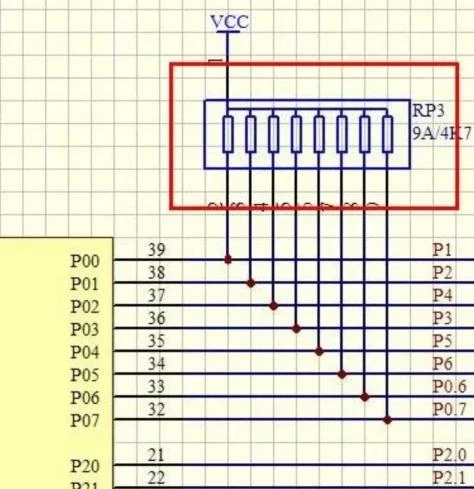

1是公共端，1和其他端之间各有一电阻。其内部原理图如下图红色框所示。
RX8（双列x8电阻网络）
1和16之间有一电阻，2和15之间有一电阻，其他同理。
BUS(总线)与LBL(连线标号)
总线
右侧:总线模式->蓝色粗线:总线（转弯45°，需要将自动布线
关闭）

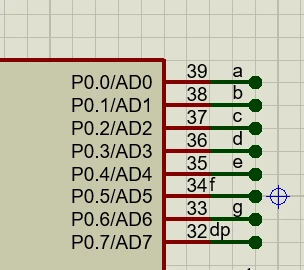

连线标号
双击导线形成的实心圆点，搭配网络标号使用(鼠标移动到导线上->右键属性->添加网络标号)
终端
VCC(电源)
右侧:终端模式->POWER:电源(默认+5v，可通过字符串（+3.3v）设置为其他电压)
GROUND(接地)
右侧:终端模式->GROUND:接地电源
默认终端(一条线加一个空心圆)
右侧:
终端模式->DEFAULT
声音
SOUNDER（声音；发音；音响）
BUZZER(蜂鸣器)
BUZZER device（库）:通用蜂鸣器
BUZZER active（库）:有源蜂鸣器，通过直流操作由声卡发声
device库与active库中BUZZER(蜂鸣器)不能同时使用，因为他们都是BUZZER。
SPEAKER(扬声器)
device库:不能发出声音
active库:活动的,可以发出声音
device库与active库中SPEAKER(扬声器)不能同时使用，因为他们都是SPEAKER。
7SEG数码管
7SEG-MPX1-CA(共阳极数码管)
7SEG-MPX1-CA(一位共阳极数码管)
7SEG表示七段数码管（含小数点）；
MPX1表示1位（1个）七段数码管；
CA表示共阳极，CC表示共阴极。

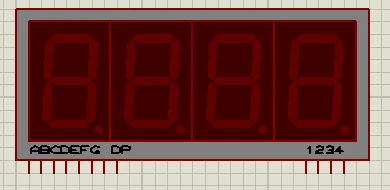

7SEG-MPX4-CA(四位共阳极七段数码管)
MATRIX点阵
点阵使用前要（通过任意一行接高电平（低电平），任意一列接低电平（高电平））明确行和列。
MATRIX-8乘8点阵
MATRIX-16-RED 16乘16红色点阵
注意：16乘16点阵使用前需要添加包含16乘16点阵的元器件库。
信号源（激励源）
PULSE(元件库-脉冲发生器)
或者通过右边->选择激励源模式
SINE(激励源-正弦波发生器)
CLOCK 时钟
CLOCK 时钟-激励源

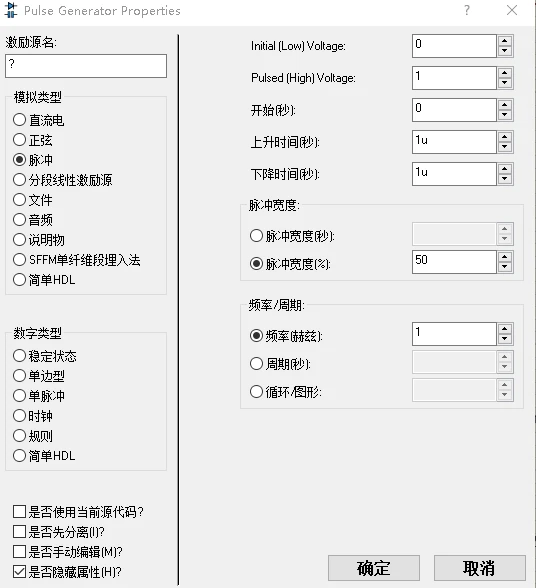

注意：编辑时钟类型与时钟频率
CLOCK 时钟-元件库
注意：编辑时钟类型与时钟频率
仪器仪表 右边仪器->选择
OSCILLOSCOPE(示波器)
Virtual Terminal虚拟终端机

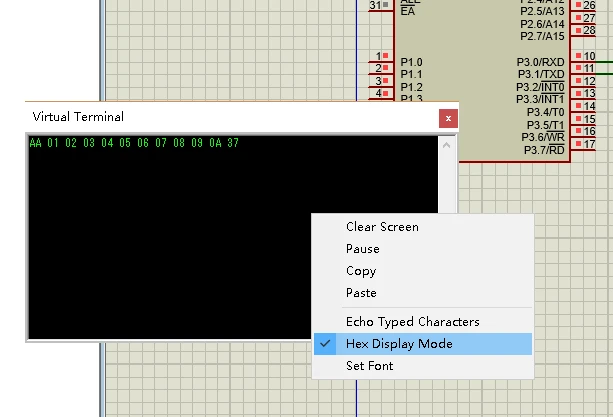

将接收到的数据默认为ASCII码并翻译成字符，如果希望接收到的数据十六进制显示，需在调试时点击Virtual Terminal显示界面的黑色处修改成如上图所示。
Virtual Terminal是一个仿真界面,用于模拟串口通信设备与单片机之间的通信过程,通过该工具,我们可以模拟单片机与其他串口设备的通信。
DC VOLTMETER(Volts) 直流电压表
AC VOLTMETER(AC Volts) 交流电压表
DC AMMETER(Amps) 直流电流表
AC AMMETER(AC Amps) 交流电流表
WATTMETER(VA) 功率表，瓦特计，电力计，电表
三极管NPN(NPN型三极管)
PNP(PNP型三极管)
NPN(NPN型三极管)
7406(双极型晶体管)
与（AND）或（OR）非（NOT）门
AND与门
（只有左边输入全为1，右边输出才为1）
OR或门
（只要左边输入有1，右边输出就为1）
NOT非门(一个三角形前面有个圆圈)
（左边输入1，右边输出为0；左边输入0，右边输出为1。）
74LS126三态门 （2输入，3输出，3控制）
原理图如下：
当 C 为低电平，三态门导通，A 和 Y 之间导通；
当 C 为高电平，三态门不导通，为高阻状态，A 和 Y 之间不导通。
TRAFFIC LIGHTS(交通指示灯)
DIPSWC(拨码开关)
DIPSWC_8（8位拨码开关）
DIPSWC_X就是X位拨码开关。
LAMP(灯泡)
VSINE(交流电源)
不常用
MOC3052(双向光耦)
TRIAC(三端双向可控硅开关)
G2R继电器系列
G2R-14-AC120
RELAY(继电器)
常用芯片
AT89C51(经典51单片机)
74LS244 输入缓冲器
OE为使能引脚，低电平有效。方向为Y到A。
原理图如下：
由8个三态门构成，有两个控制端 E1 和 E2。
每个控制端各控制四个三态门。当某一控制端有效（低电平）时，相应的四个三态门导通，否则为高阻状态（断开）。
实际应用中，通常将两个三态门并联，这样就可以用一个控制引号来使 8 个三态门同时导通或关断。
74LS245 缓冲器
功能介绍：A1-A8和B1-B8引脚既可以作为输入也可以作为输出。方向控制引脚AB/BA用于选择数据传输的方向，当其为高电平时，数据从A端口传输到B端口；当其为低电平时，数据从B端口传输到A端口。CE为使能引脚，低电平有效。
74HC273 锁存器
74LS273锁存器
D触发器如下图所示。CP在每个上升沿，将 D 的状态所存到 Q 里。
74LS273锁存器，它内部包含8个 D 触发器。共有 8 个数据输入端（D0 ~ D7）和8个输出端（Q0 ~ Q7）。S为复位端，低电平有效。
CP 为脉冲输入端，在每个脉冲的上升沿将输出端 Di 的锁存到输出端 Qi 里，并将此状态保持到下一个时钟脉冲上升沿的到来。
74LS373 锁存器
简介：方向D到Q；OE为使能端，低电平有效；LE在每个脉冲的下降沿将输出端 Di 的锁存到输出端 Qi里，并将此状态保持到下一个时钟脉冲下降沿的到来。
功能：在LE下降沿时，将Qi输入的高低电平锁存起来，从而在Di稳定输出。
74HC154译码器
E1,E2接地，将ABCD输入0000-1111转化成0-15，从0-15管脚输出低电平有效，所以如果希望输出高电平有效可以在每个管脚各接一个非门。
LM016L(常用液晶显示屏LCD1602 )

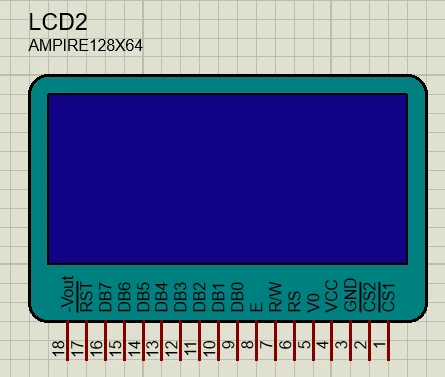

AMPIRE128X64(常用液晶显示屏LCD12864)
DAC0832(D/A转换器)

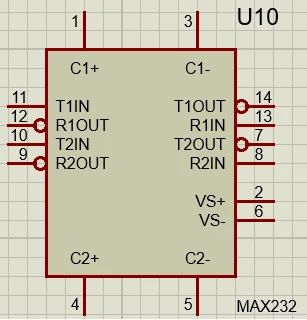

MAX232（单片机与PC机RS232接口转换芯片）
