导读

从 WinCC V7.5 开始，可以通过结构变量创建面板实例，无需在面板实例中逐一关联结构变量中的结构变量元素，具体操作如下。

01创建结构类型和结构变量

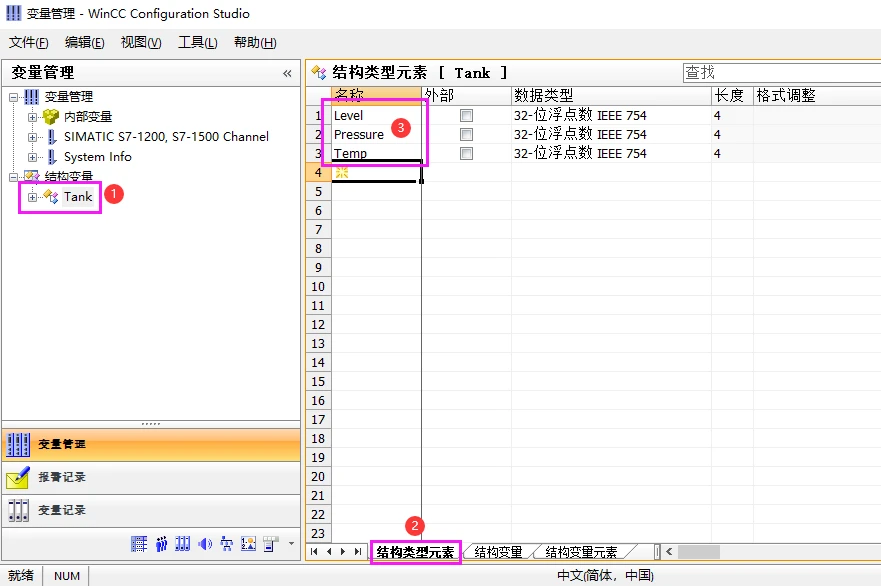

在变量管理器中创建结构类型，并为结构类型创建结构类型元素，如图1 。

1、先创建结构类型“Tank”;

2、选择“结构类型元素”页面；

3、添加3个结构类型元素“Level”“Pressure”“Temp”。

▲图1▲

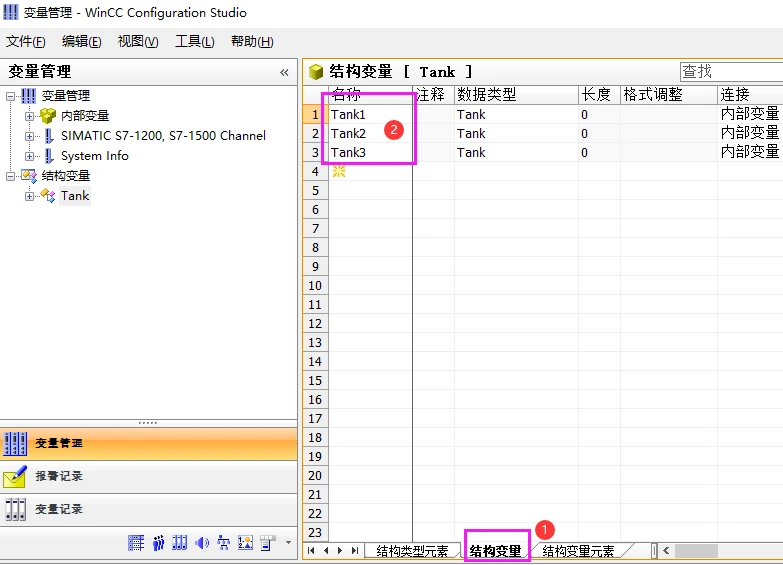

然后创建结构变量，如图2所示。

1、选择“结构变量”页面；

2、新建3个结构变量“Tank1” “Tank2” “Tank3”;

▲图2▲

02创建并编辑面板类型

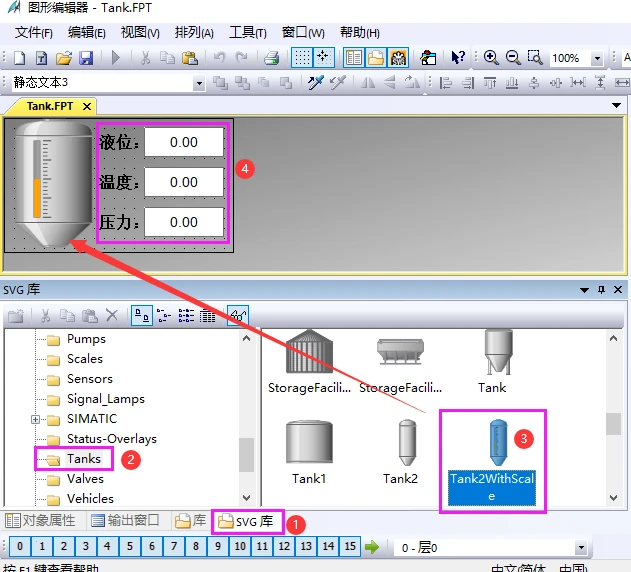

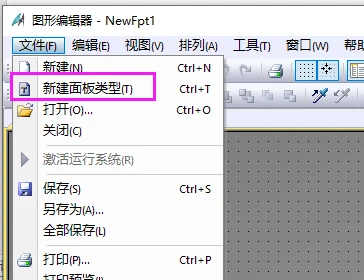

在图形编辑器中点击文件菜单选择“新建面板类型”，并保存为“Tank.FPT” 如图3。并设置尺寸为 230*135，然后进行如下操作，如图4。

1、打开SVG 库；

2、找到 V2.0 中的“Tanks”；

3、添加“Tank2WithScale”到面板类型中。

4、然后添加 3 个静态文本编辑好显示文本。添加 3 个输入/输出域，命名为“输入/输出域1”、“输入/输出域2”、“输入/输出域3”，无需关联变量。

▲图3▲

▲图4▲

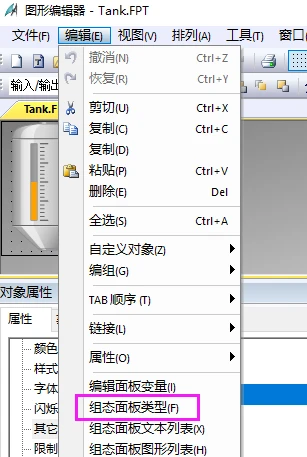

在画面编辑器中点击编辑菜单选择“组态面板类型”，如图5。

▲图5▲

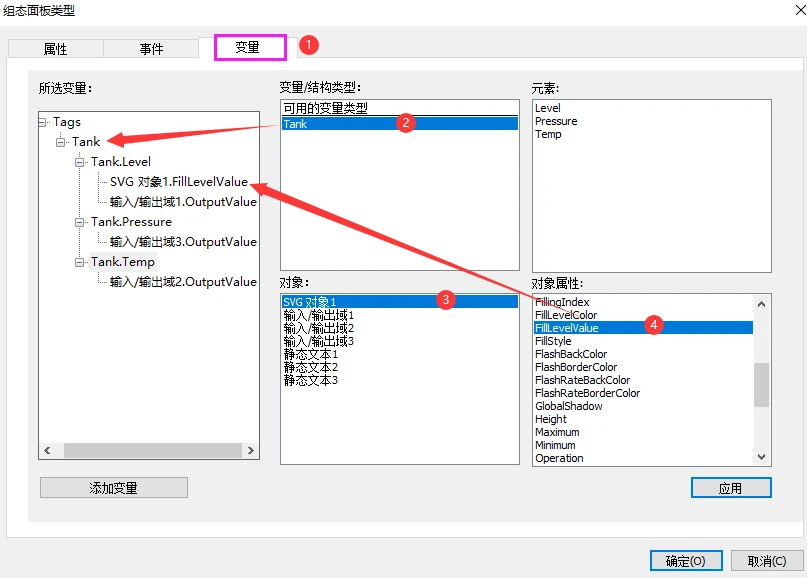

1、在组态面板类型对话框中选择“变量”选项卡；

2、将结构类型“Tank”拖拽至左侧的“Tags”下；

3、选中 SVG 对象1；

4、把属性“FillLevelValue”对象属性拖拽至“Tank.Level”下；

5、把“输入/输出域1”的“OutputValue”对象属性拖拽至“Tank.Level”下；

把“输入/输出域2”的“OutputValue”对象属性拖拽至“Tank.Temp”下；

把“输入/输出域3”的“OutputValue”对象属性拖拽至“Tank.Pressure”下。

6、点击“应用”按钮，如图6 。

▲图6▲

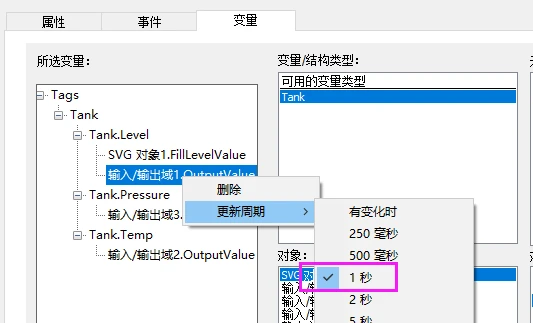

选择更新周期。可以右键单击每一个关联了结构变量元素的对象属性设置更新周期。（建议选择统一更新周期如：1 秒）如图7 。

▲图7▲

组态完成后保存该面板类型。

03通过结构变量创建面板实例

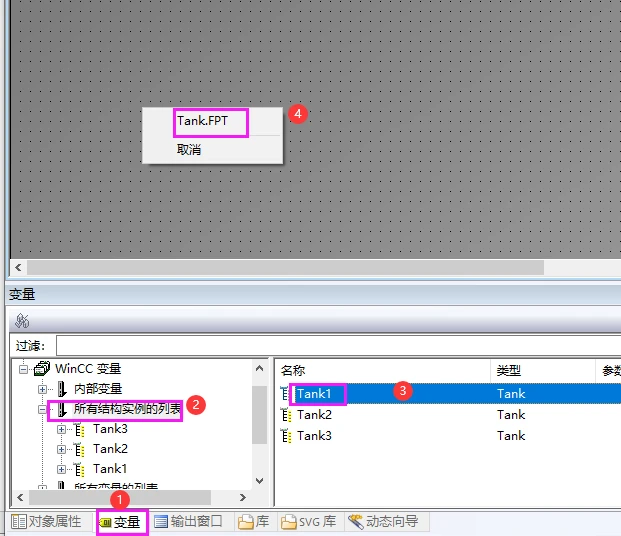

1、在属性窗口中选择“变量”选项卡；

2、并选择“所有结构实例的列表”；

3、在右侧结构变量列表中，通过鼠标右键选择“Tank1”后拖拽至画面中；

4、在弹出菜单中选择“Tank.FPT”；

5、用同样方法创建Tank2、Tank3 面板实例，如图8 。

▲图8▲

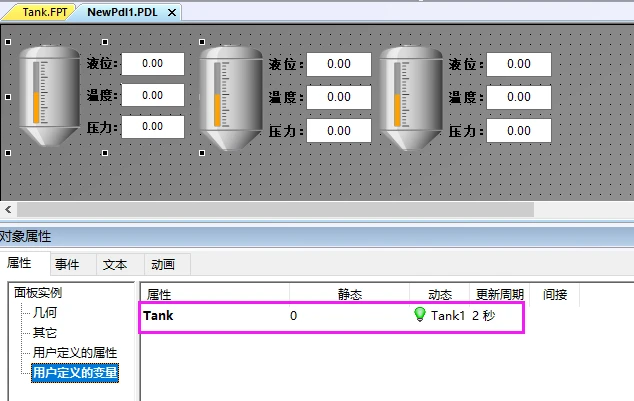

创建完成后，可在面板实例属性中看到面板实例已经关联到结构变量。无需再逐一关联结构变量元素，如图9 。

▲图9▲

总结：

以上就是整个WinCC7.5如何使用结构变量创建面板实例的全部过程，本例使用WINCC版本为7.5SP2，另外结构变量可使用外部数据（PLC数据），若内容如有错误请联系我们。

来源：技成培训网，作者：技成-罗浩，未经授权不得转载！
