根据废气的预热方式及富集方式，催化燃烧系统工艺流程可分为以下 3 种形式。

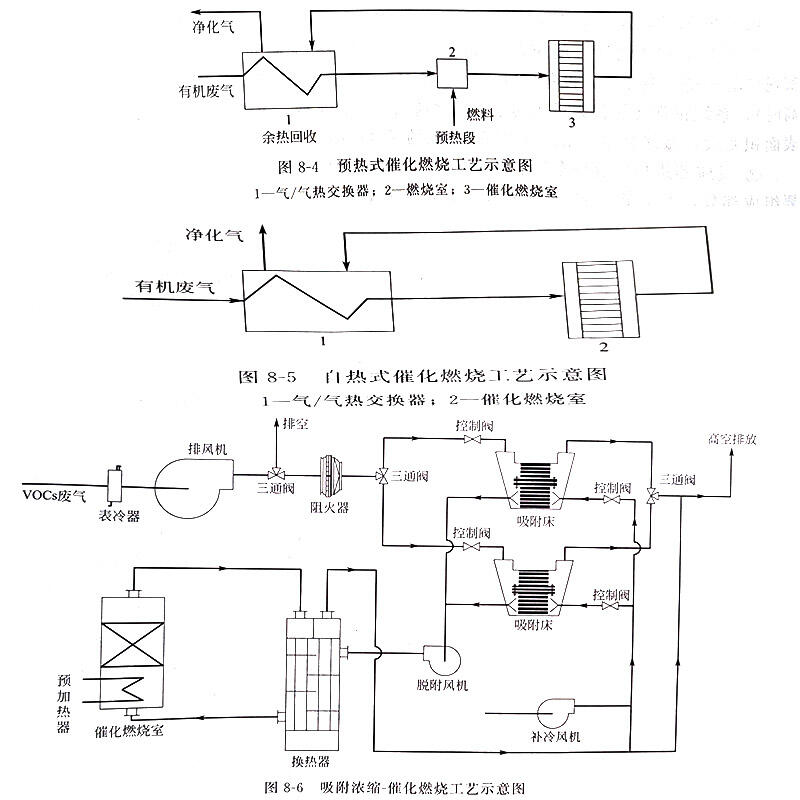

(1)预热式 预热式是催化燃烧的最基本流程形式，其基本原理如图 8-4 所示。有机废气温度在 100C以下、浓度也较低时，热量不能自给，因此在进入反应器前需要在预热室加热升温。通常采用煤气或电加热将废气升温至催化反应所需的起燃温度;燃烧净化后的气体在热交换器内与未处理的废气进行间壁热交换，以回收部分热量。

(2)自热式 有机废气温度高且有机物含量较高，通常只需要在催化燃烧反应器中设置电加热器供起燃时使用，通过热交换器回收净化气体所产生的热量，即可维持燃烧，不需补充热量。见图 8-5。

(3)吸附浓缩-催化燃烧当有机废气流量大、浓度低、温度低，采用催化燃烧需消耗大量燃料时，可先采用吸附手段将有机废气吸附于吸附剂上进行浓缩，然后通过热空气吹扫，使之脱附成为高浓度有机废气 (可浓缩 10 倍以上)后再进行催化燃烧。不需要补充热源就可维持正常运行，其工艺流程示意见图 8-6。
