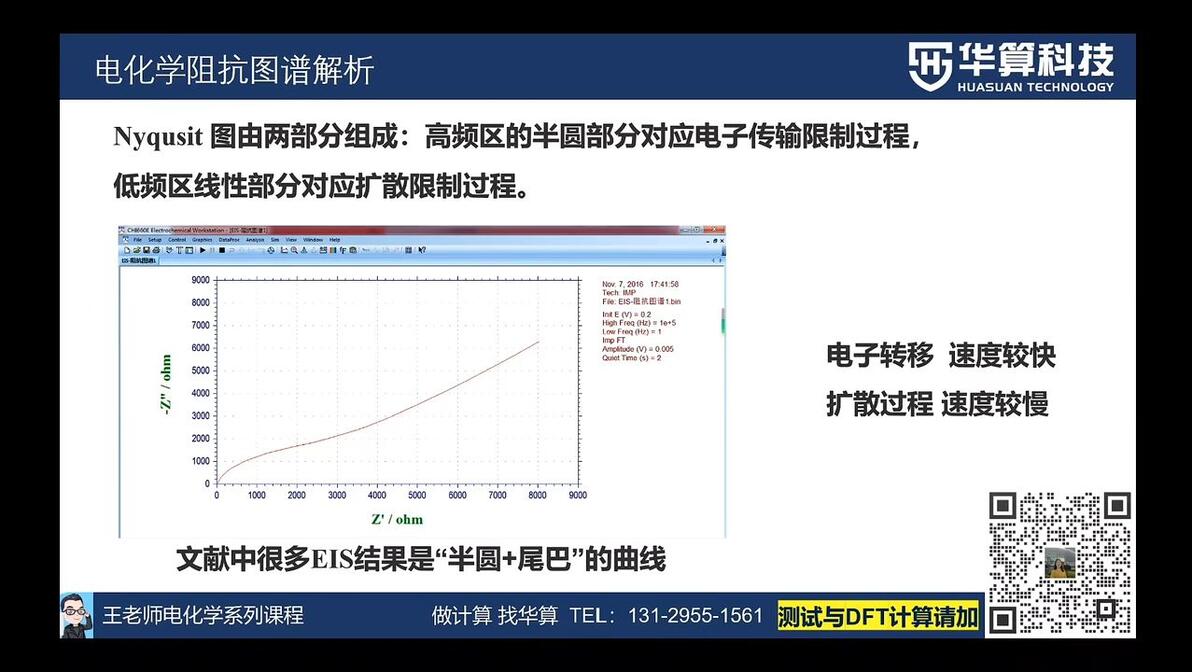

“半圆”代表高频区，半圆圆弧越小表示阻抗越小，导电性越好

“尾巴”部分代表扩散过程，速度较慢

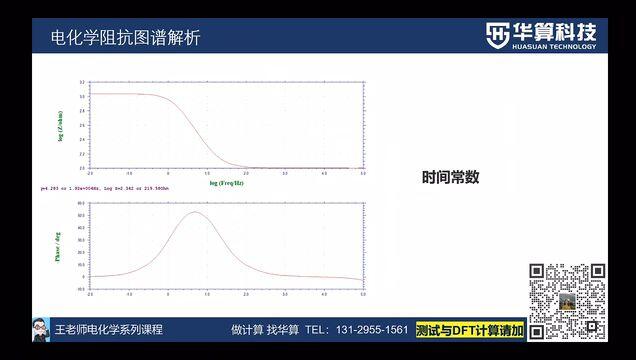

Bode图，横坐标频率，纵坐标模值和相位角

相位角有一个峰（时间常数）表示在Nyquist图上有一个圆弧

一个圆弧带表着在拟合等效电路图中长相位角CPE与Rct的并联

RΩ为内阻，代表工作电极和参比电极的阻值，即溶液电阻，一般不为零

圆弧的中心点为内阻RΩ+反应电阻Rct/2

界面处的电阻分为两类：电荷转移电阻（反应电阻Rct）和Warburg阻抗（Zw）
