1.硬件需求：

西门子PLC：CPU 1215C DC/DC/DC

个人电脑：已安装TIA Portal V17软件和McgsPro组态软件

昆仑触摸屏： TPC7032Ki

AirTAG电磁阀：3V110-06-NC

其他：网线1根，220V电源线，24V直流电源1个，接线端子，线缆等；

2.硬件连接：

2.1. 220V电源线连接到24V直流电源进口；

2.2. 24V直流电源出口通过端子排连接到西门子PLC电源进口；

2.3. 24V直流电源出口通过端子排连接到昆仑触摸屏电源进口；

2.4. 24V直流电源“-”端通过端子排连接到电磁阀“-”端；

2.5.PLC触点Q0.0连接到电磁阀“+”端；(电磁阀功率＜5W)

如果电磁阀功率较大，可采用中间继电器进行控制；

2.6.电脑通过网线与PLC连接，进行程序编写与调试；

3.程序设计：

3.0.程序目标

需要控制电磁阀循环动作测定其使用寿命，要求可以随时启动停止，也可以在达到设定次数后自动停止，并且能够设置电磁阀通电断电时间；

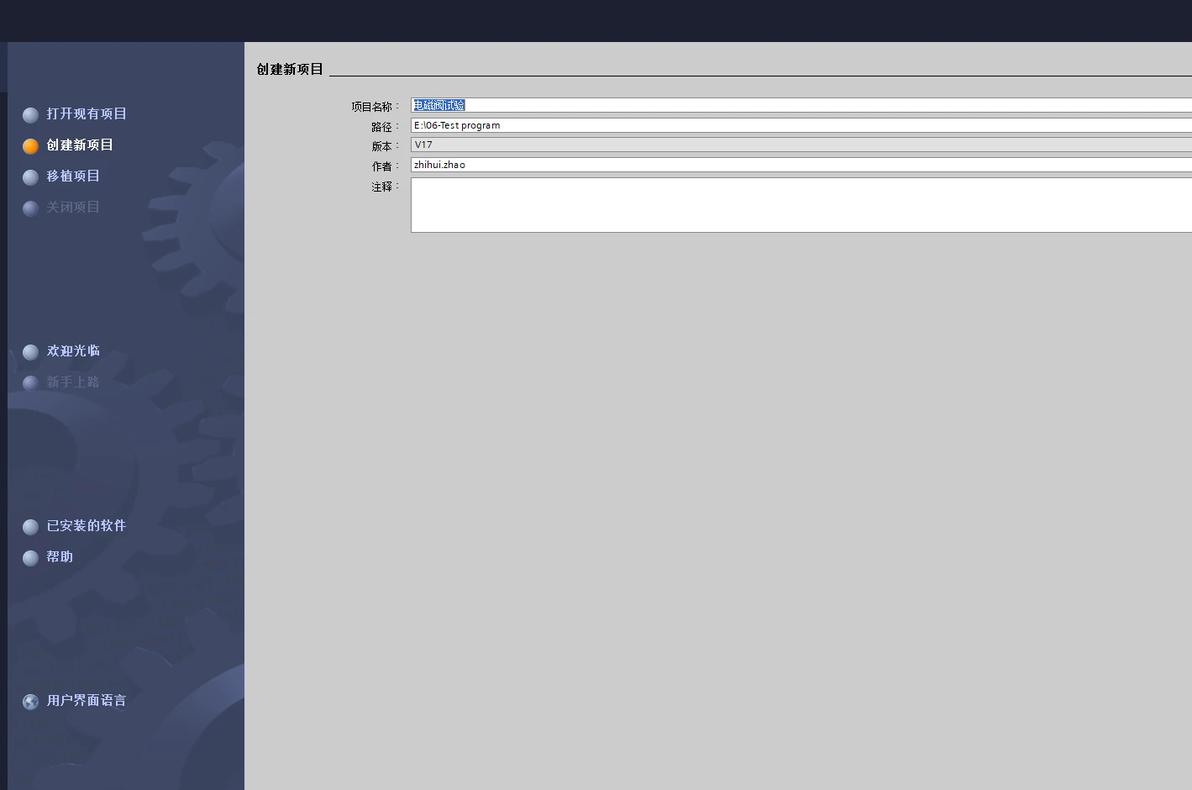

3.1.打开TIA Portal V17软件，新建程序，程序名称“电磁阀试验”；

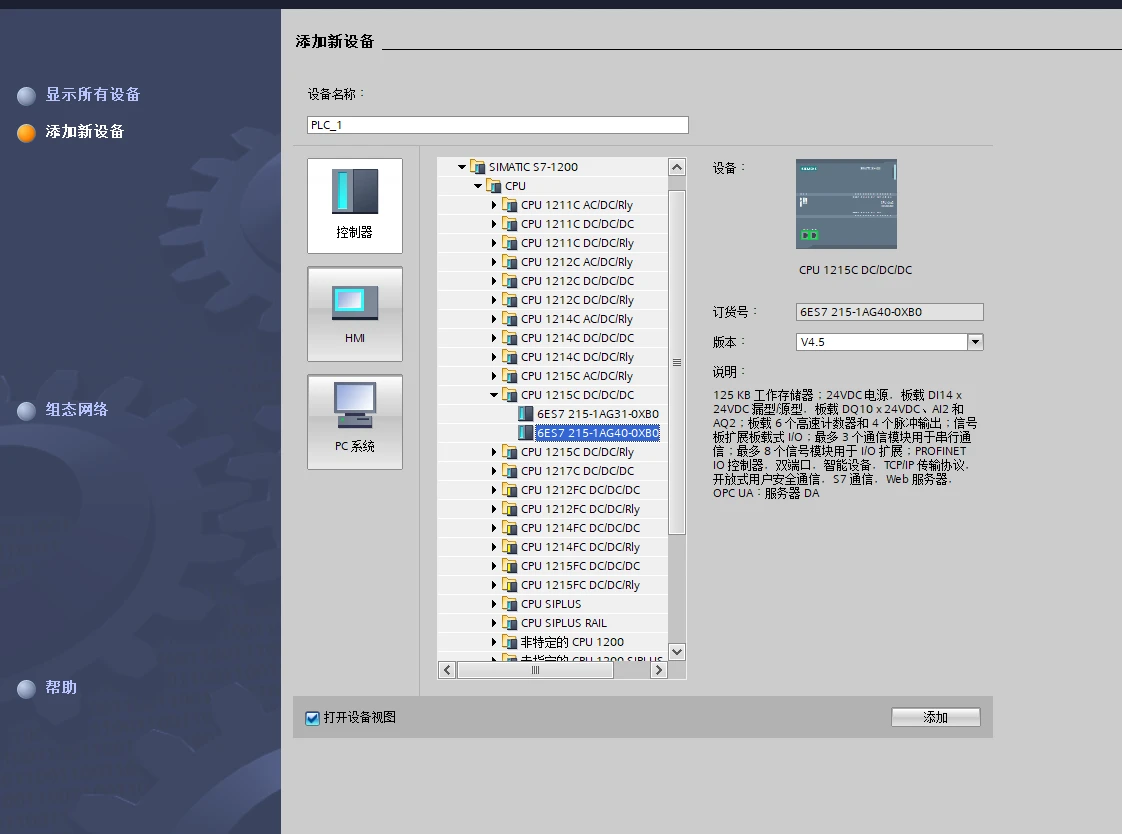

3.2.新建CPU设备, 型号CPU 1215C DC/DC/DC V4.5；

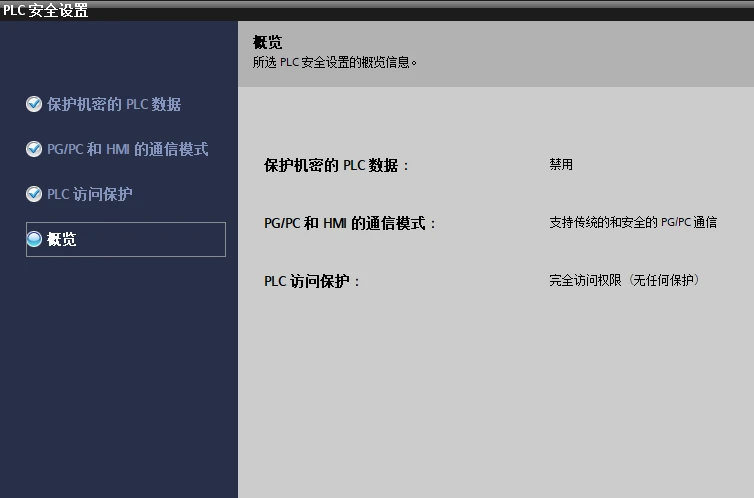

3.3. PLC安全设置，设置如下图所示；

3.4. PLC属性中以太网地址IPv4的IP地址默认为192.168.0.1；

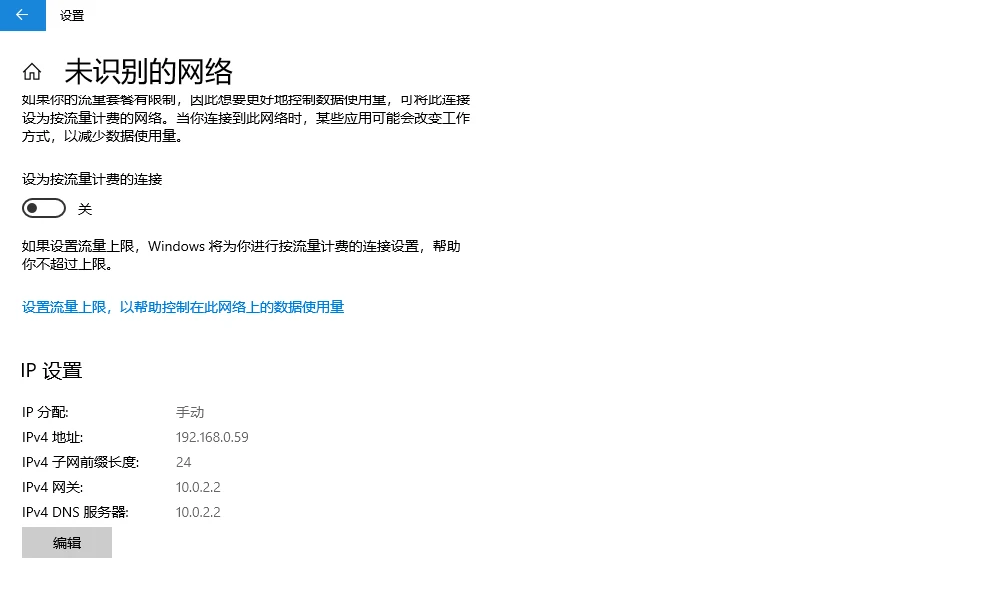

3.5.电脑通过网线连接到PLC，设置电脑网口IPv4的IP地址为同一网段(如192.168.0.59)；

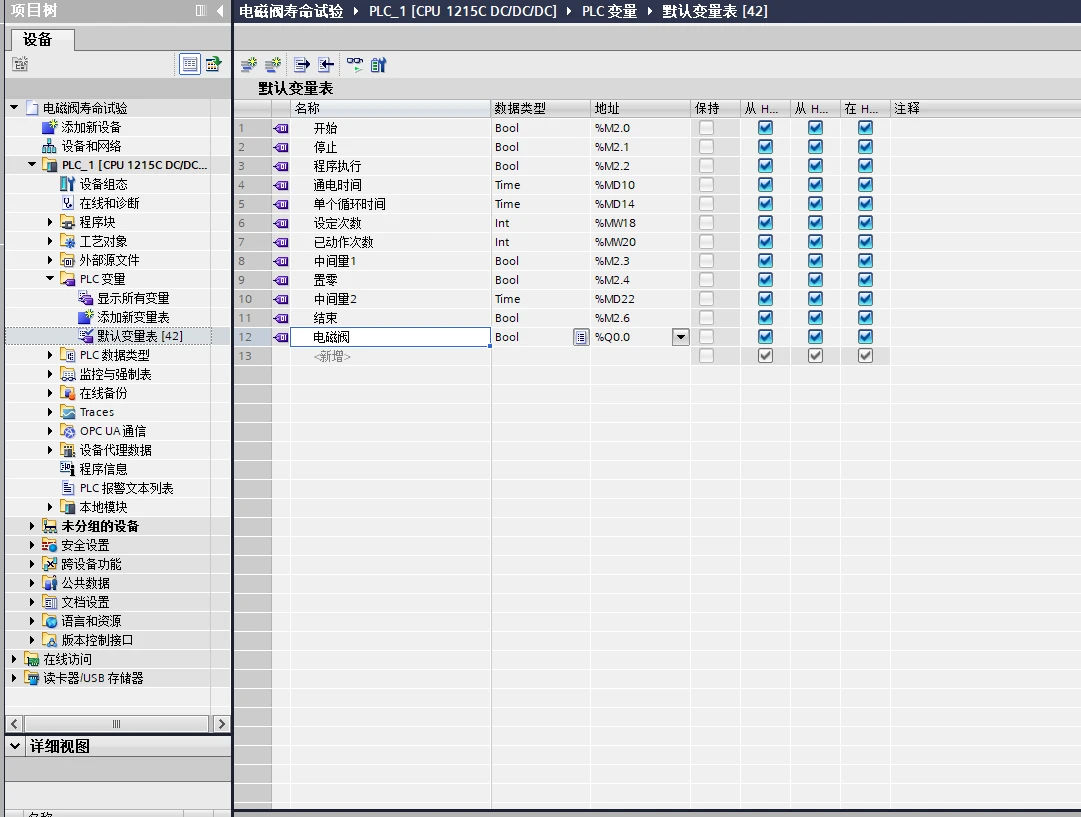

3.6. 在默认变量表中新建如下12个变量；

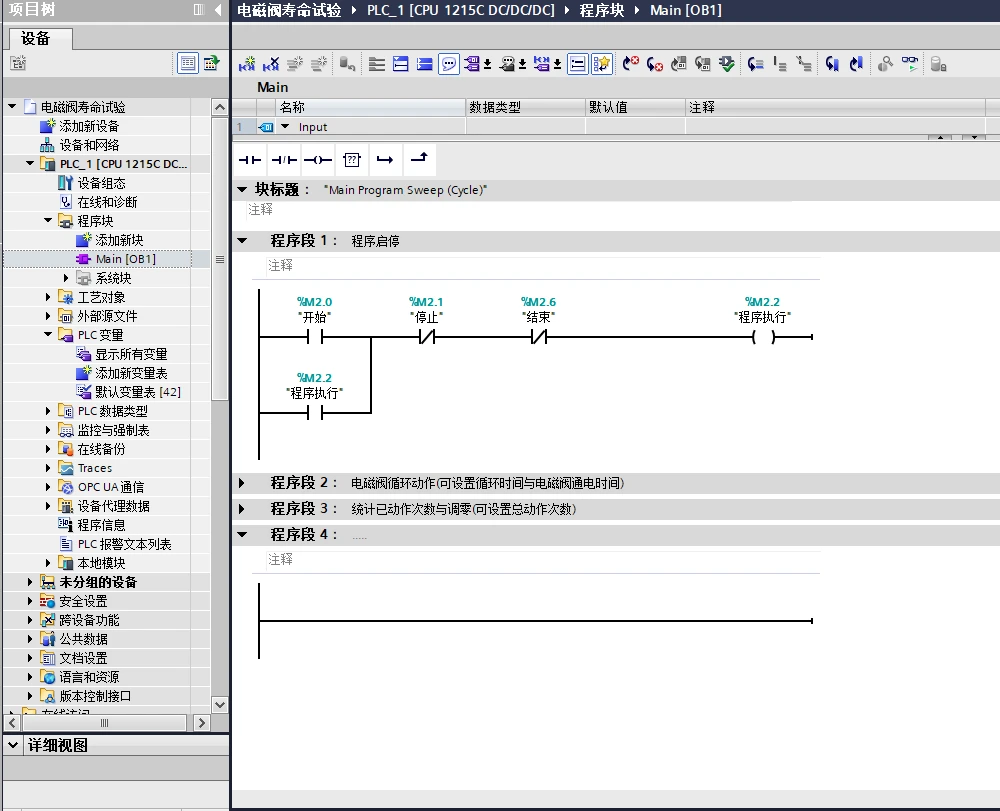

3.7. 在主程序Main中，创建如下的程序段1；

用于启停电磁阀试验，并在到达设定次数后自动结束程序；

3.8. 在主程序Main中，创建如下的程序段2；

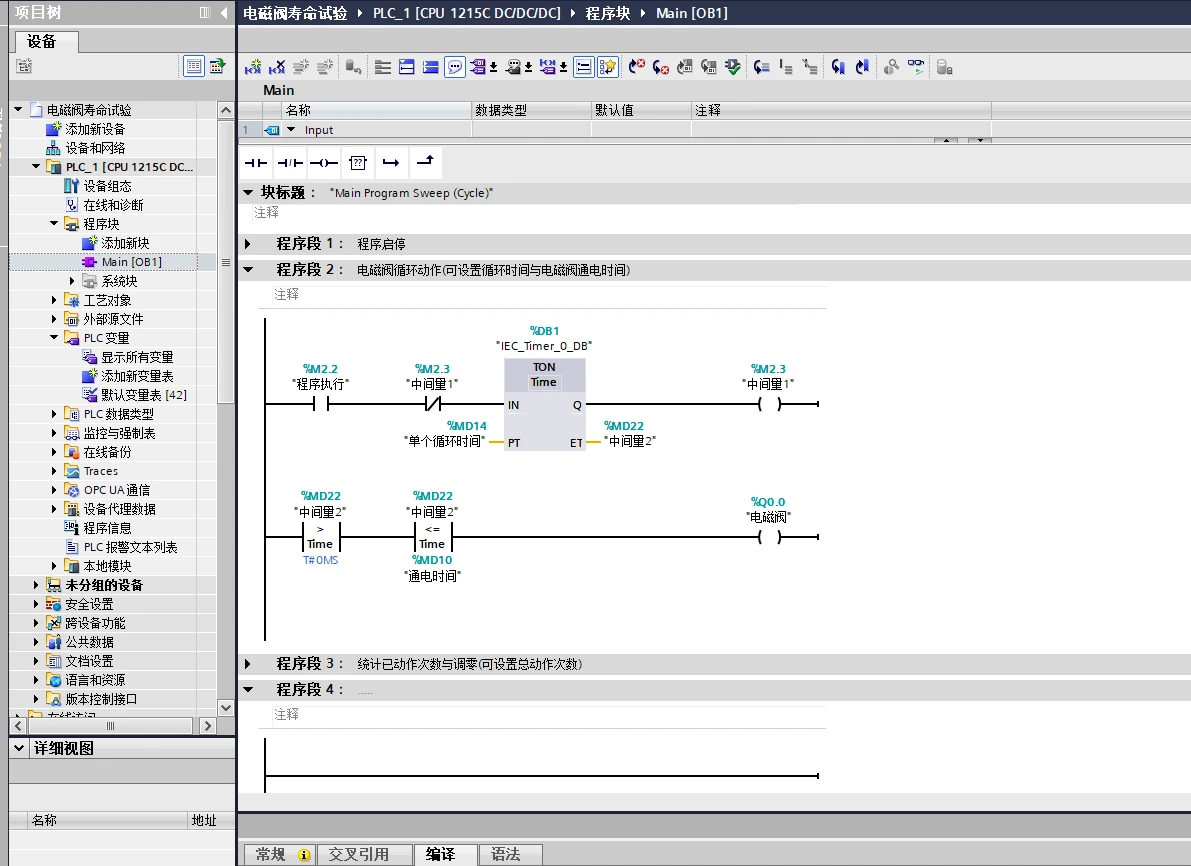

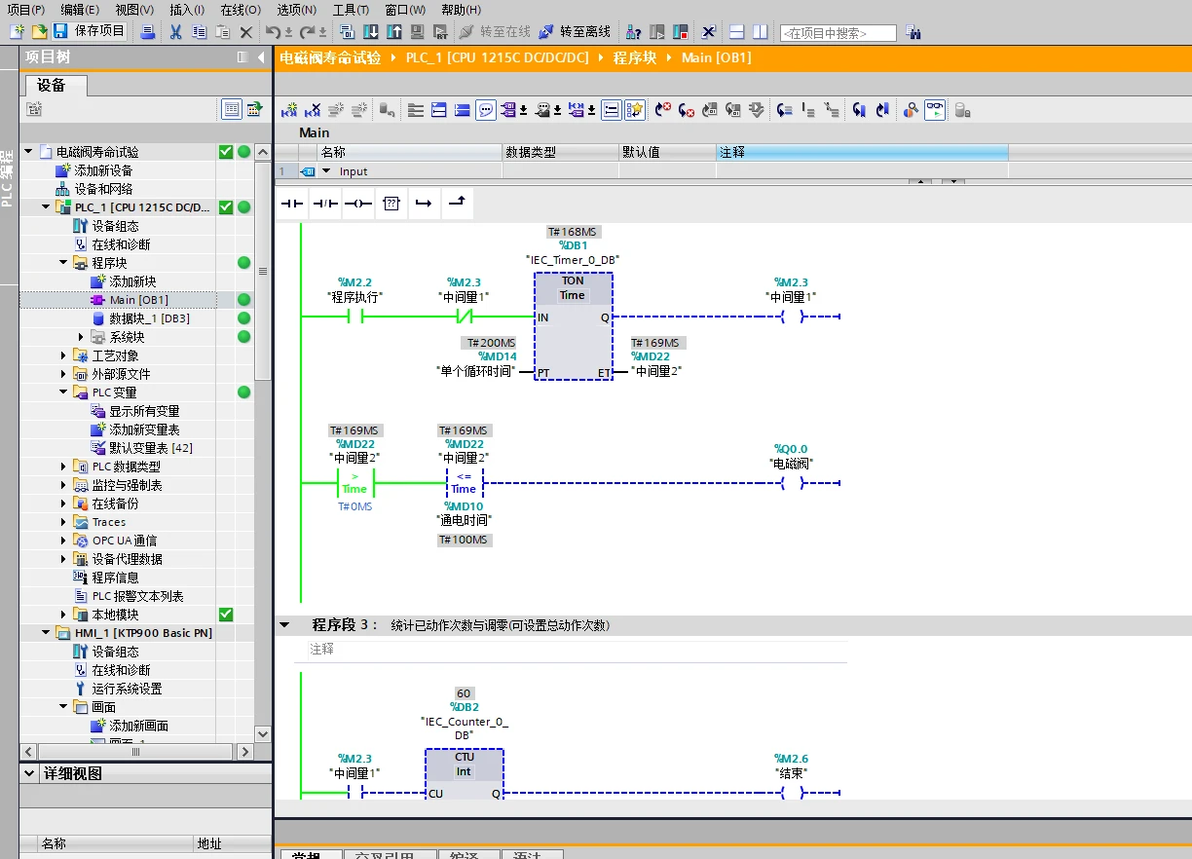

借助TON(接通延时)指令用于控制电磁阀进行循环动作，每次达到“单个循环时间”时，“中间量1” 得电1次，TON指令前端断电，重新开始计时，实现循环。

使用逻辑判断要求电磁阀只在通电时间内进行动作，其余时间不动作；

3.9.在主程序Main中，创建如下的程序段3；

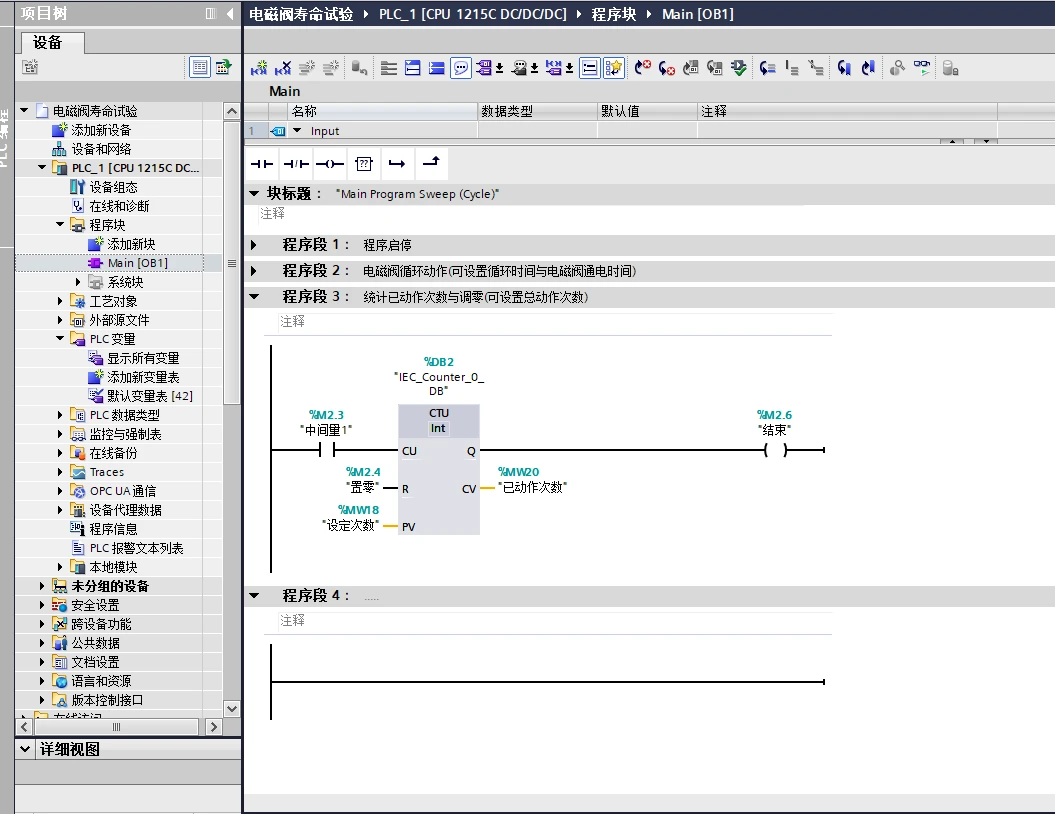

程序段2的“中间量1”在每次循环时得电1次，使用CTU(加计数)指令统计电磁阀动作次数，并在达到设定次数后自动切断；

如果设定次数较大，可使用2个CTU指令+1个中间变量进行叠乘，获得较大的设定次数；

3.10.将OB1编制下载到PLC中，测试程序是否正常运行；

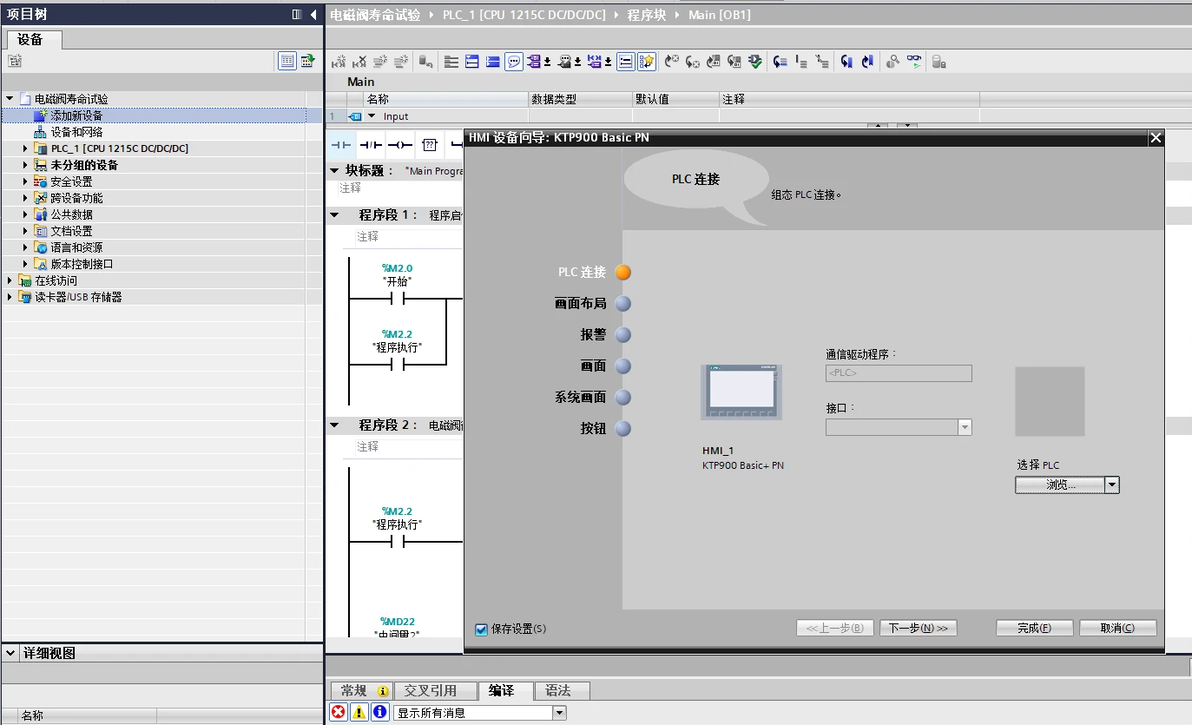

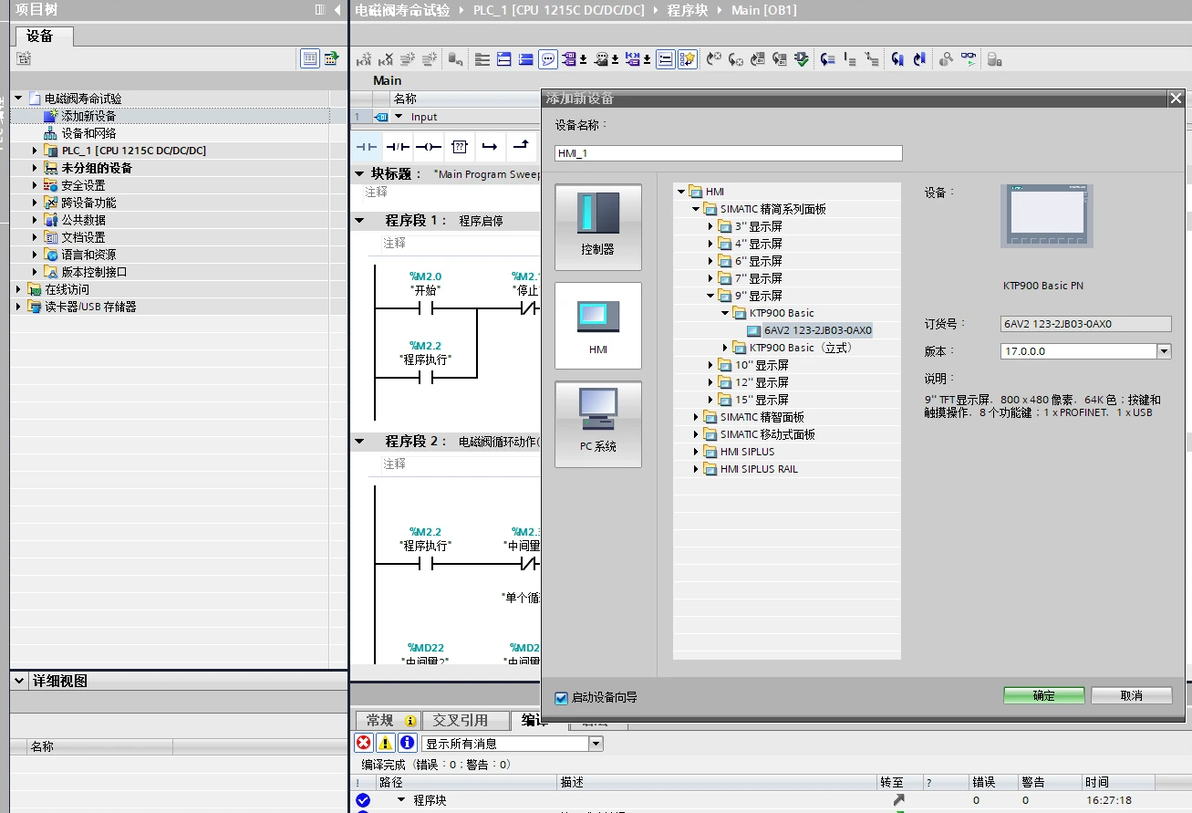

3.11.使用TIA V17自带的仿真HMI进行模拟测试，新建HMI触摸屏 KPT900 Basic，确定后在HMI设备向导界面点击取消，将会添加一块触摸屏但不进行任何设置；

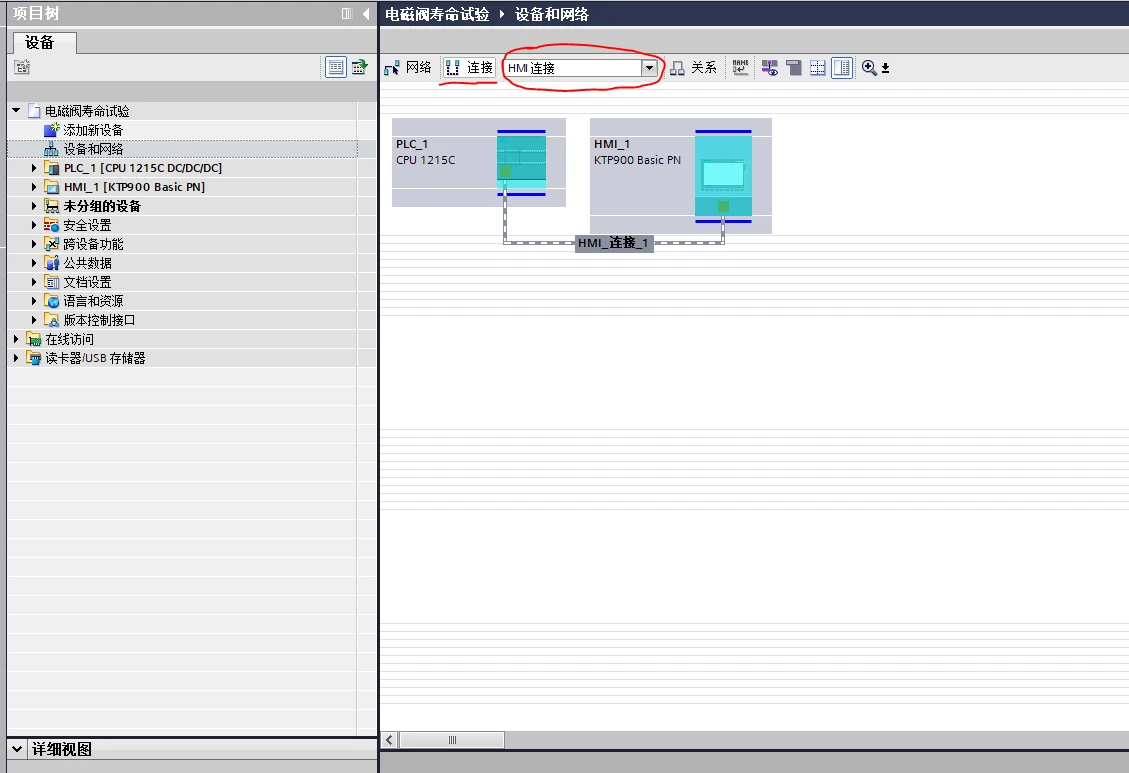

3.12.点击设备和网络，使用“HMI连接”将PLC和HMI的网口连接；

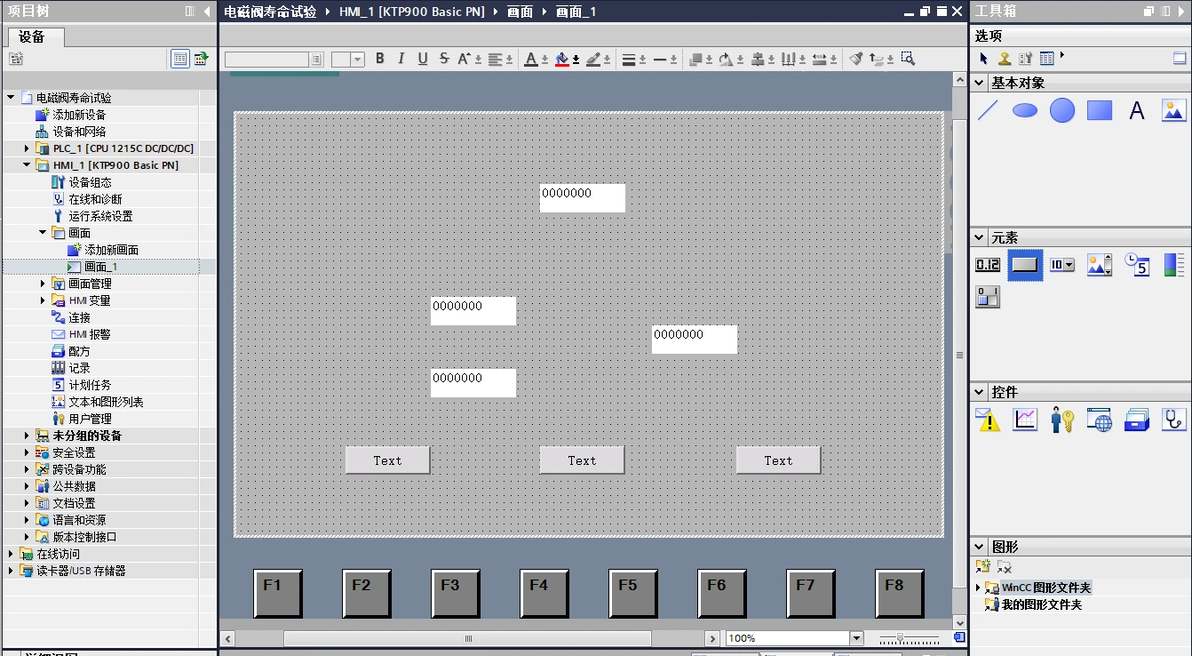

3.13.在HMI设备下的画面页，将右侧的元素栏的“按钮”及“I/O域”拖入主页面；

3.14.修改3个按钮的属性；

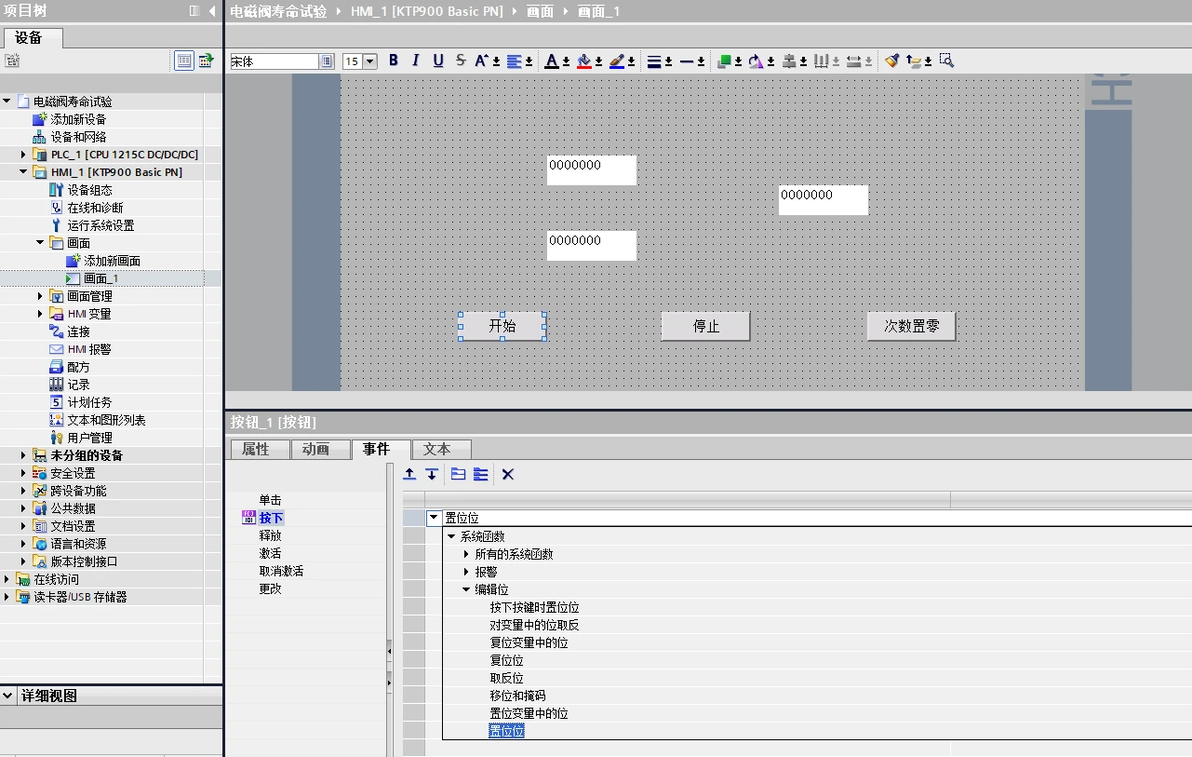

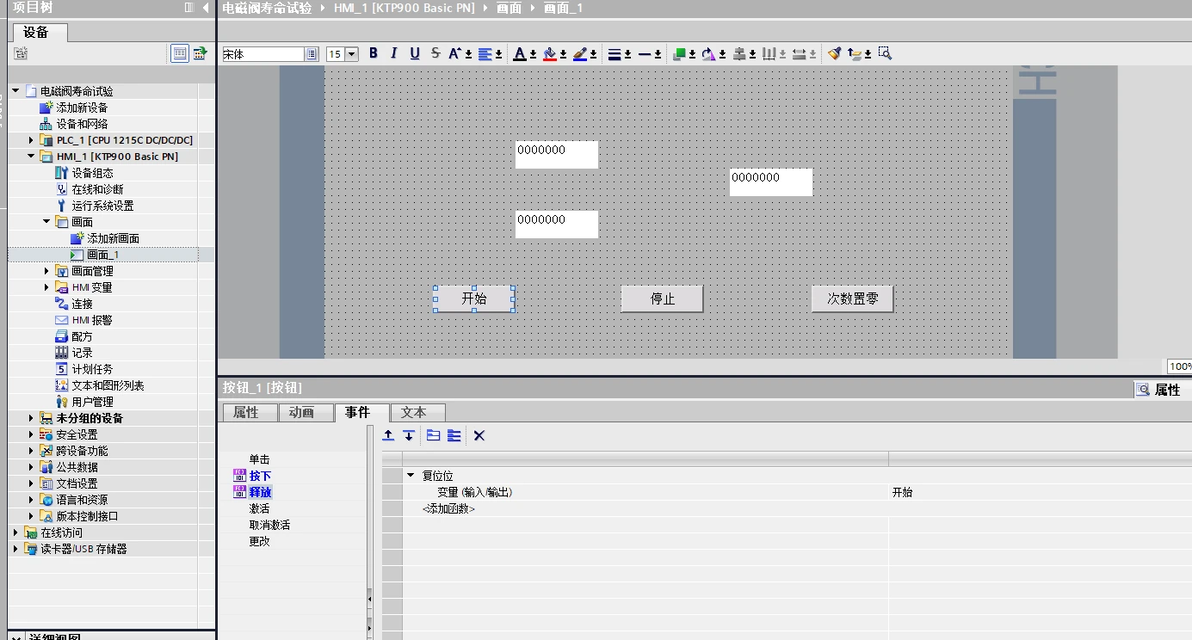

修改第一个按钮，将文字改为开始；在属性的“事件”栏，选择“按下”，改为编制位中的置位位，变量选择PLC变量中的“开始”，选择“释放”，改为编制位中的复位位，变量选择PLC变量中的“开始”；(置1复0)

其余两个按钮按照上述方法均改为置位位和复位位，变量选择“停止”和“置零”；

3.15.增加注释，修改4个I/O域的属性；

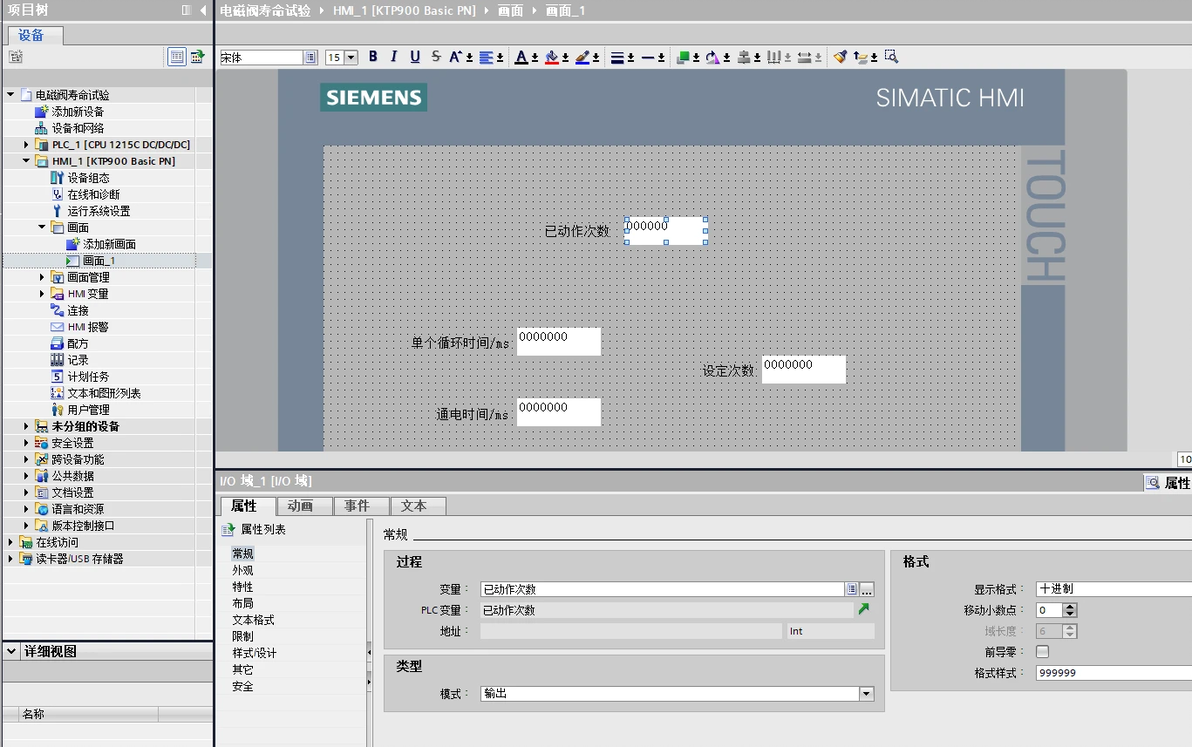

修改第一个I/O域，增加注释：已动作次数；在属性栏，选择“常规”，变量选择为“已动作次数”，模式改为“输出”，格式样式可将S去掉；

其余三个I/O域按照上述方法，增加注释，赋予变量分别为“单个循环时间”，“通电时间”和“设定次数”，模式均为输入；

3.16.确保电脑已经连接到PLC并处于在线状态，将该画面保存，编译并启动仿真；

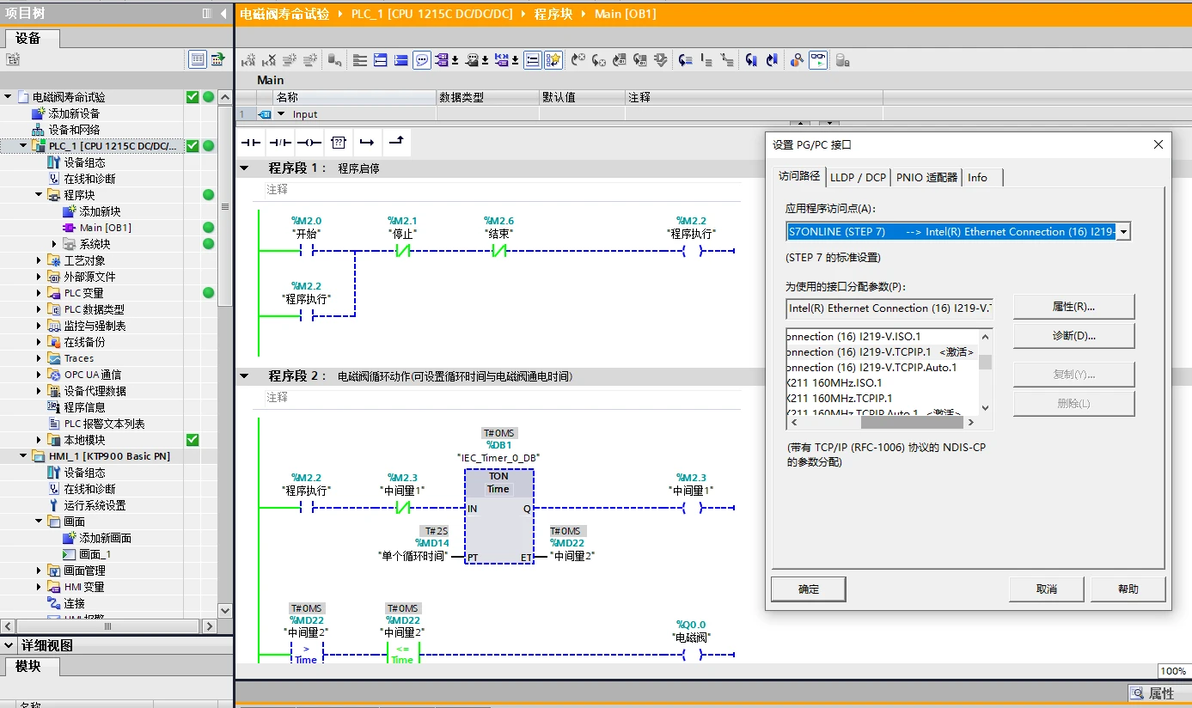

注：为确保仿真HMI能够连接实际PLC，请将电脑“控制面板”的“设置PG/PC接口（32位）”的访问路径改为S7ONLINE(STEP 7)  --> “电脑网卡型号”.TCPIP.1，确保为激活状态；

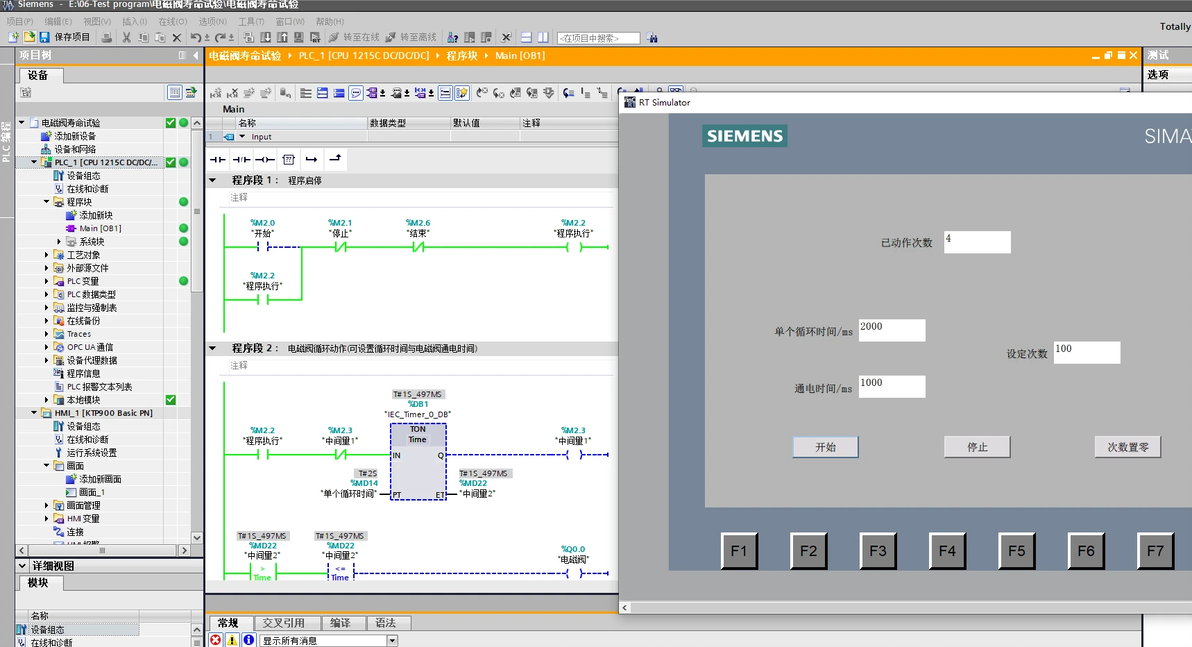

回到PLC的Main界面，启用监视，修改“单个循环时间”，“通电时间”和“设定次数”这三个I/O域的参数，观察是否能够正确修改；并依次点击“开始”，“停止”和“置零”，观察电磁阀能否按照既定功能进行启停；

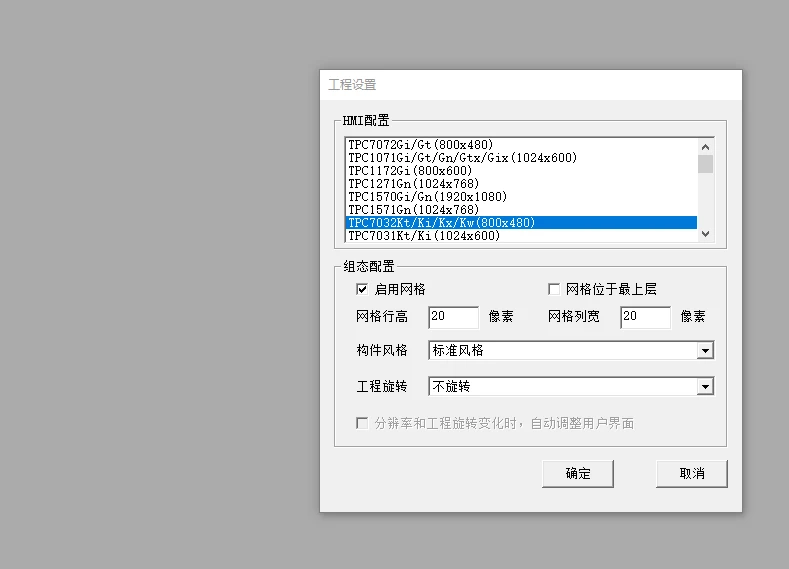

3.17.打开McgsPro组态软件，新建工程，勾选“启用网格”，选择“TPC7032Kt/Ki/Kx/Kw(800x480)”，点击确定；

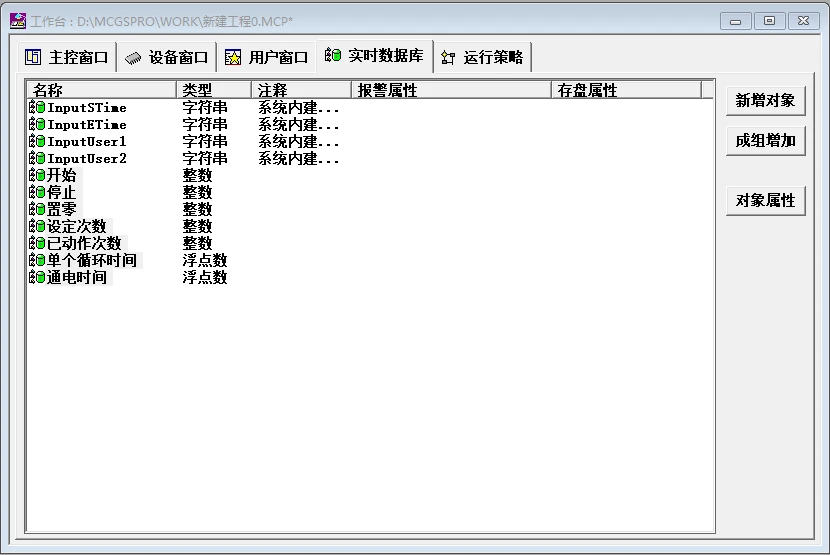

3.18.点选到“实时数据库”，点击新建对象，新建如下7个对象，类型按照下图；

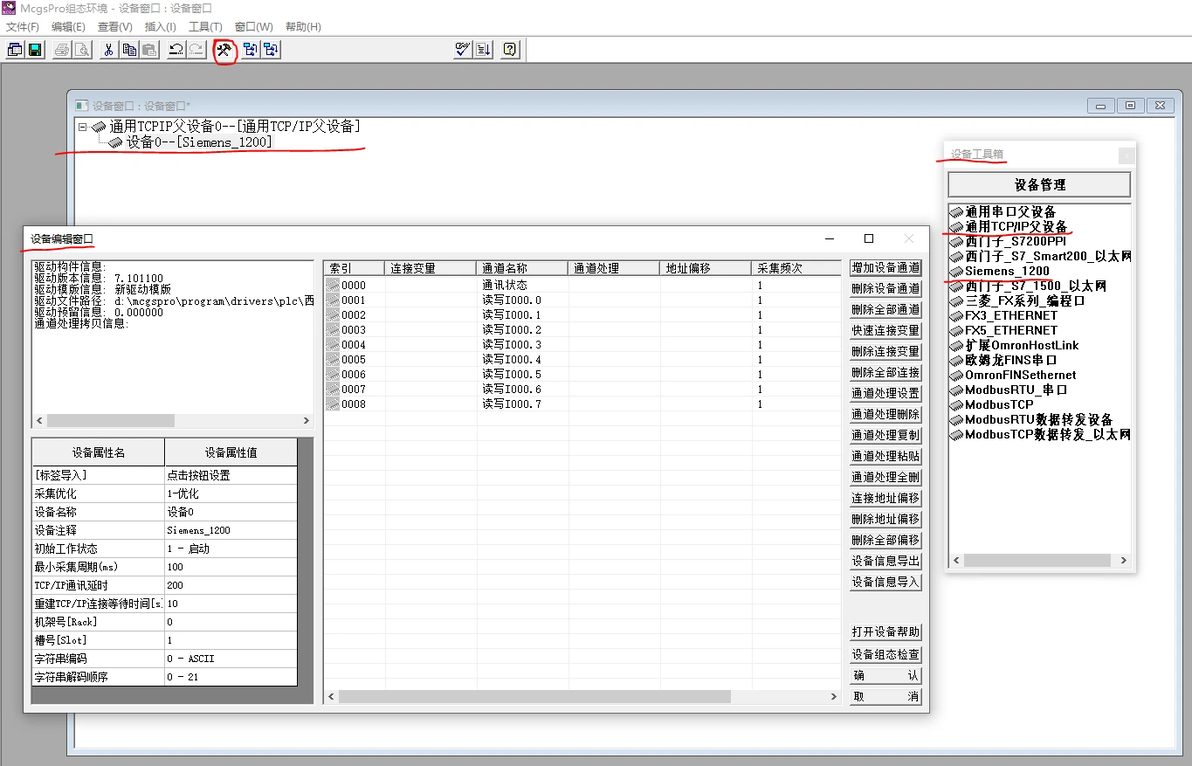

3.19.点选到“设备窗口”，双击下方“设备窗口”图标，进入空白页面，点击左上方“工具箱”图标，添加“通用TCP/IP父设备”，在父设备下增加“Siemens_1200”CPU，双击编辑该CPU设备；

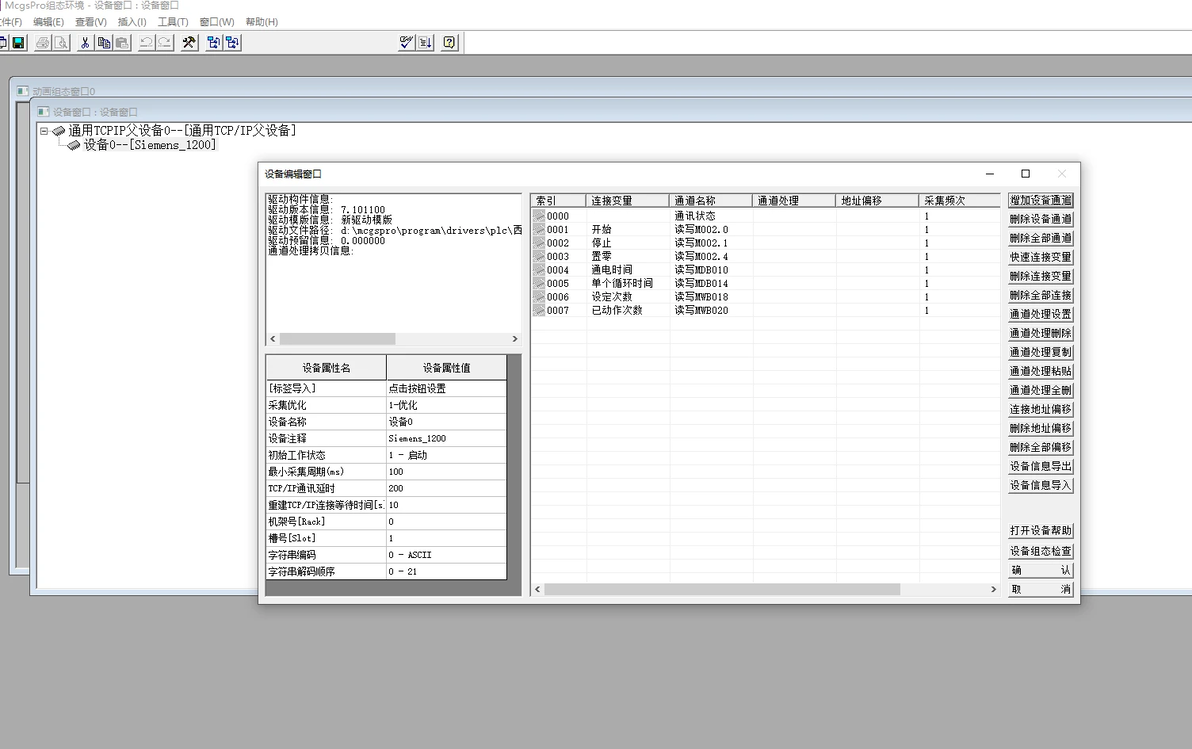

3.20.首先点击“删除全部通道”，然后逐一添加PLC中的7个变量，点击“增加设备通道”，按照PLC中的7个变量的地址与3.18节新建的7个对象一一对应，最后点击确定；

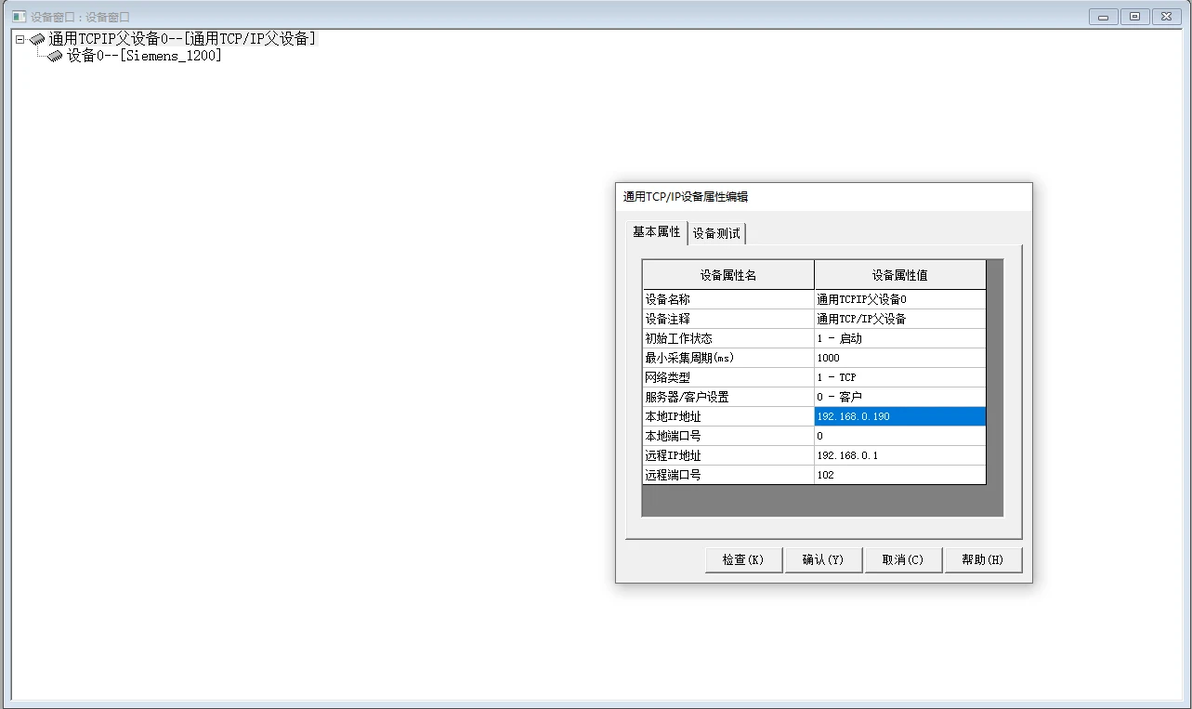

3.21.双击“通用TCP/IP父设备”，可根据要求修改具体Mcgs触摸屏的IP地址和PLC的连接地址；

“本机IP地址”表示实物昆仑触摸屏TPC7032Ki的IP地址；

“远程IP地址”表示实物西门子S7-1200PLC的IP地址；

实物PLC地址(192.168.0.1)可通过TIA V17软件进行修改，实物触摸屏地址(192.168.0.190)可在屏幕开启时进行内部设置；

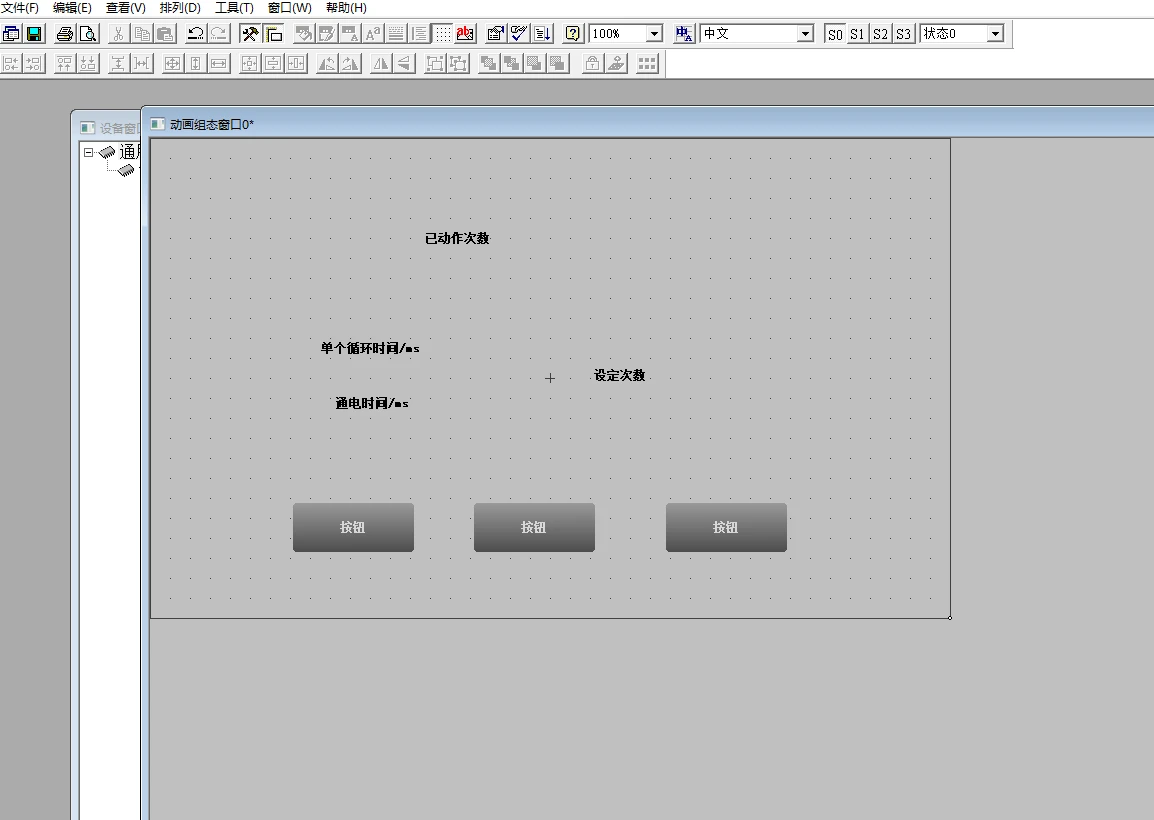

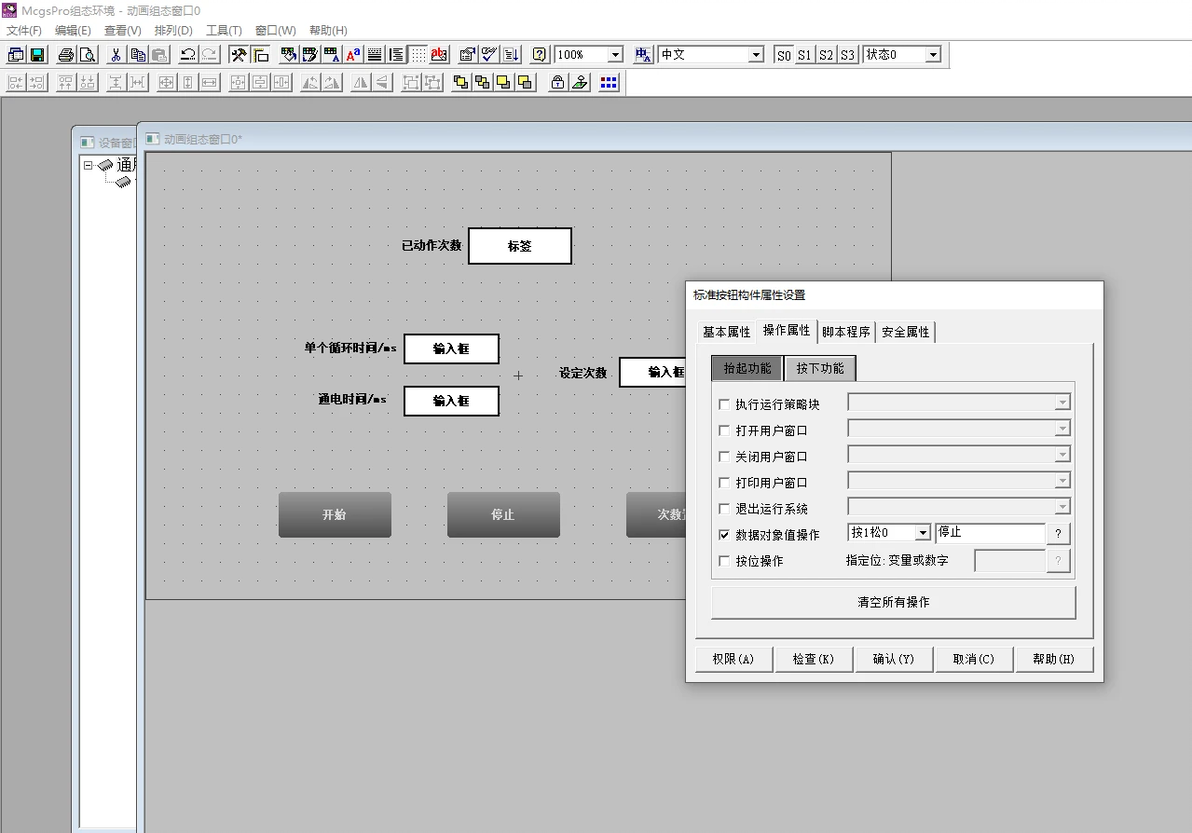

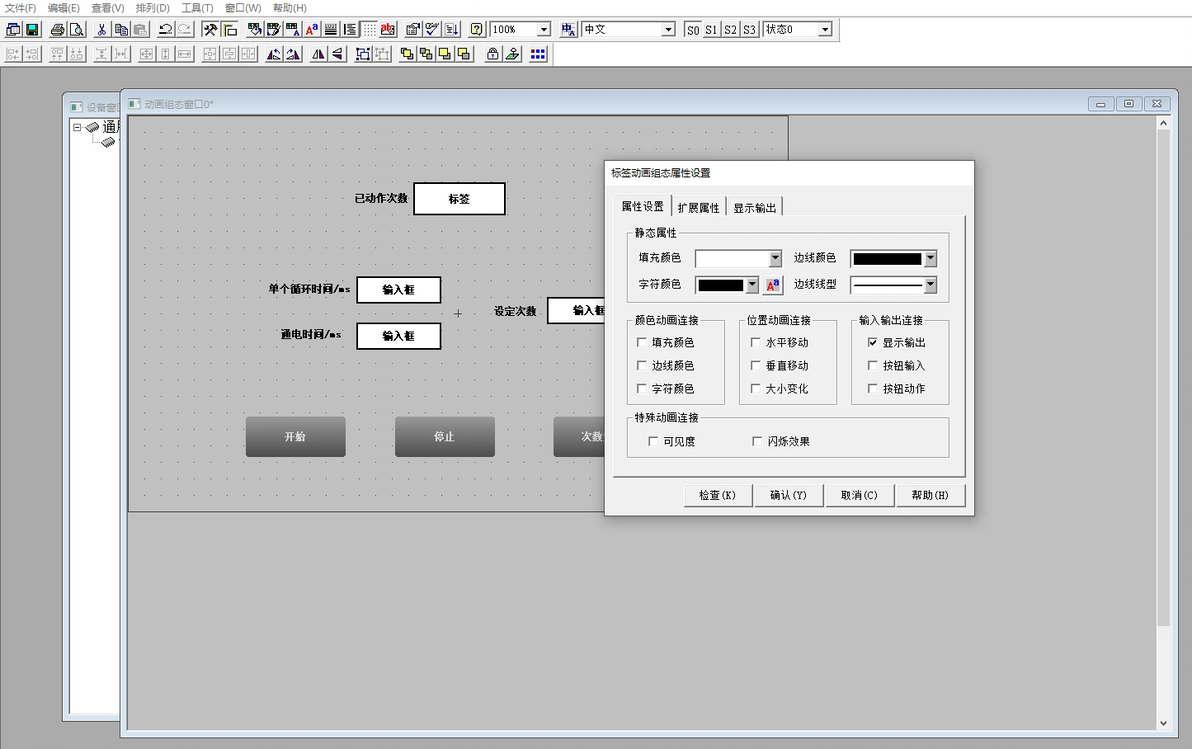

3.22.点选到“用户窗口”，双击下方“窗口0”图标，进入空白页面，点击左上方“工具箱”图标，显示工具箱快捷栏，将快捷栏的“标准按钮”及“标签”拖入主页面，将“标签”名称改为图上所示，修改3个按钮参数及名称，均改为“按1松0”，变量赋予“开始”，“停止”和“置零”；

3.23.将“标签”拖到已动作次数旁边，将“输入框”拖到其他三个标签；

修改标签参数：点击“显示输出”，在“显示输出”位置选择对应“已动作次数”变量，类别为数值量输出，格式为十进制整数；

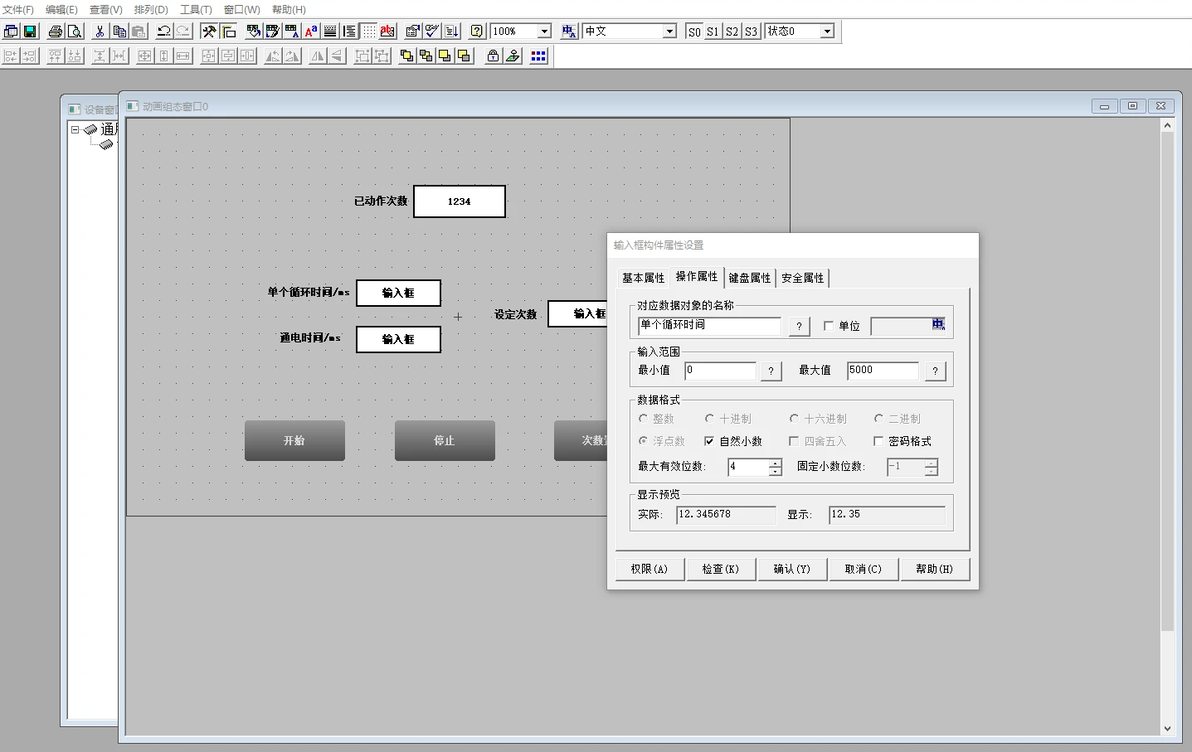

修改输入框参数：点击“操作属性”，在操作属性栏的数据对象位置选择对应变量，规定输入的最小及最大值，根据需要调整“最大有效位数”；

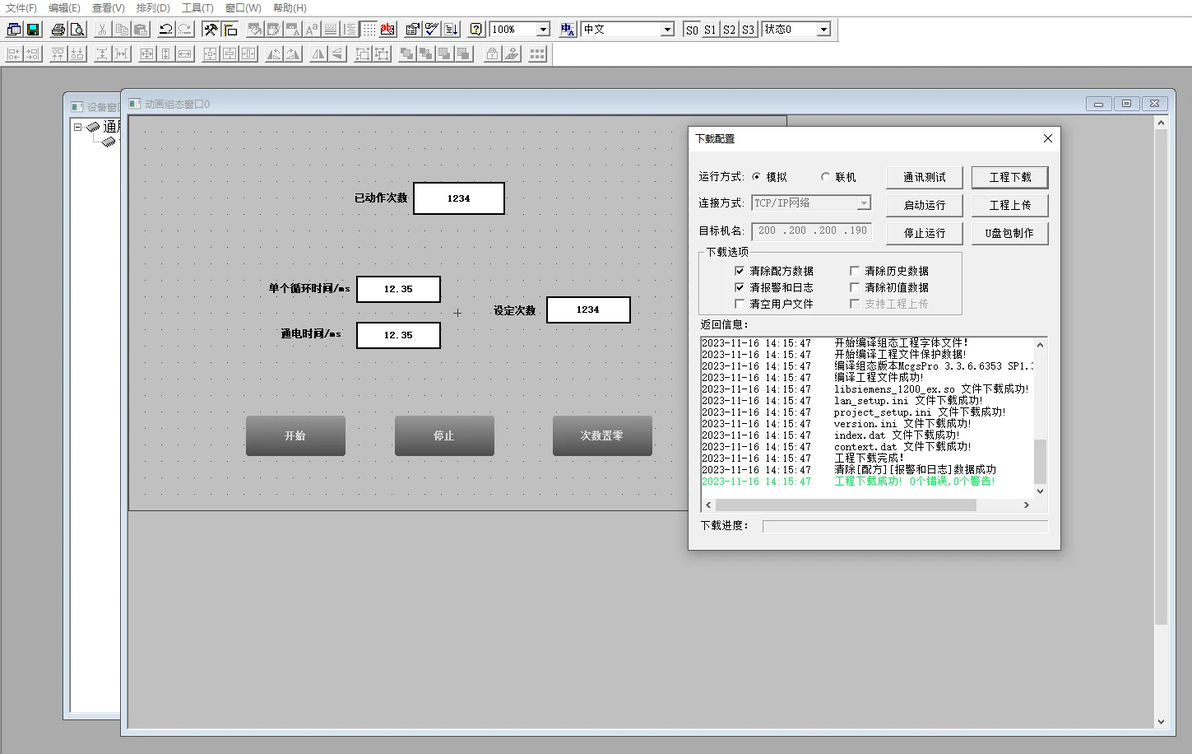

3.24.将窗口0保存，点击组态检查，下载运行，点选“模拟”运行方式，点击工程下载后启动运行，模拟测试通过后进行下一步；

4.功能实现：

4.1.将网线从PLC拔下，连接到触摸屏上；

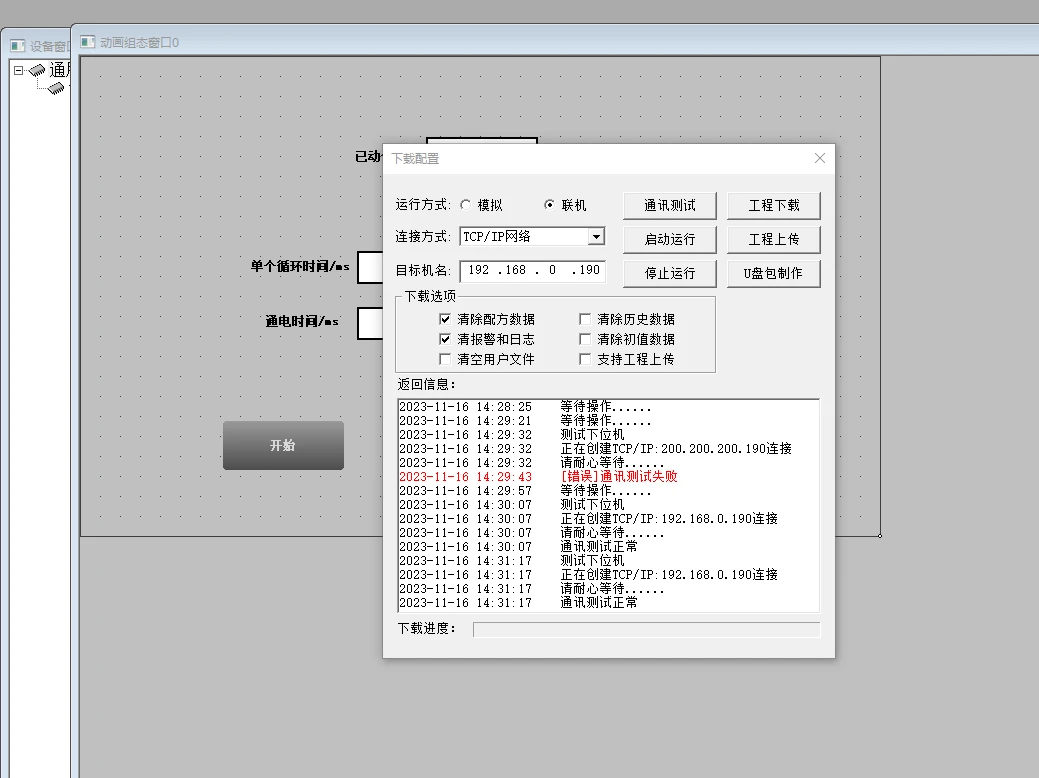

4.2.点击下载运行，点选“联机”运行模式，连接方式选为“TCP/IP网络”，目标机名192.168.0.190，点击通讯测试，要求通讯测试正常；

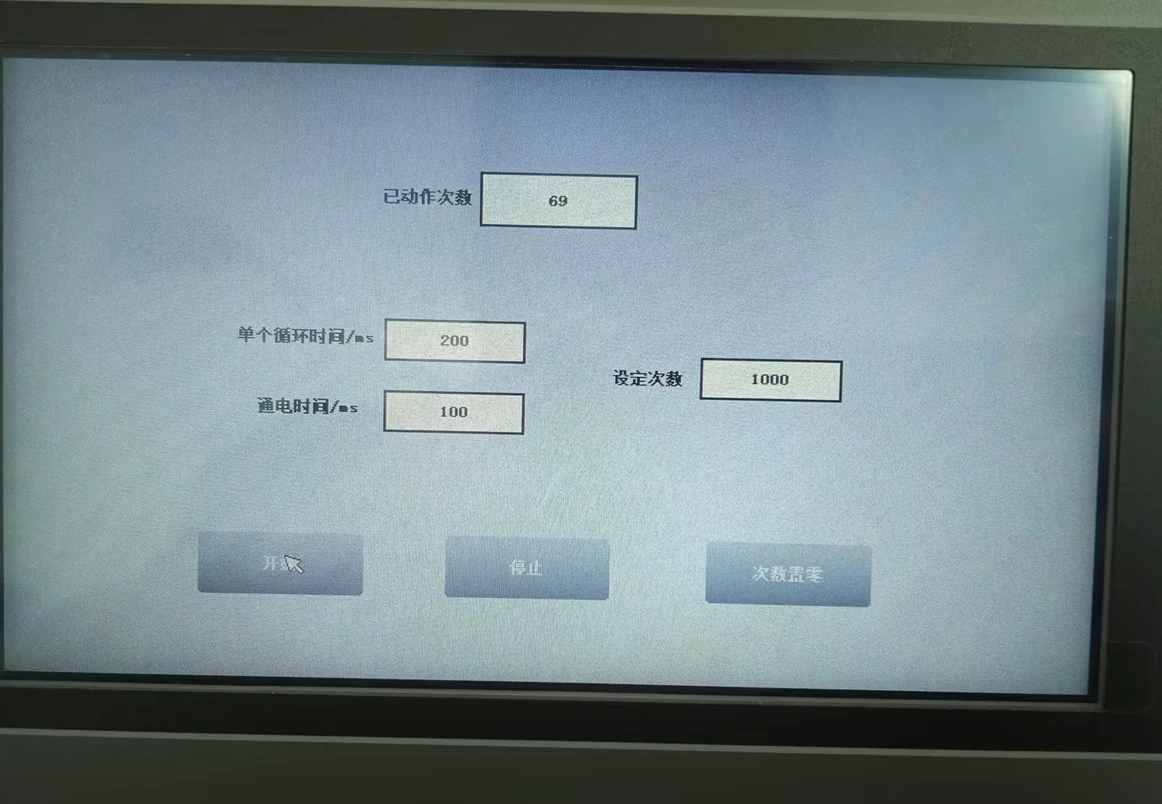

4.3.点击工程下载后启动运行，将程序下载到Mcgs触摸屏，观察Mcgs触摸屏，要求画面与模拟测试时一致；

4.4.网线一端连接PLC，一端连接触摸屏，修改触摸屏的相关参数，观察电磁阀动作及动作间隔时间；

为便于监视状态，可同时用另一根网线连接PLC和电脑，在Main界面启动监视，观察程序具体执行状态；

5.结语

此程序全流程只是用于协助编者记录初步使用博图HMI和昆仑Mcgs的过程，等效算是学习记录笔记，仅供参考；
