储能与电力电子技术

主要由两部分组成，电池和电力电子装置PCS

目前主要是化学锂电池储能，其实还有其他形式例如飞轮储能、氢气储能、抽水储能和压缩空气储能等。

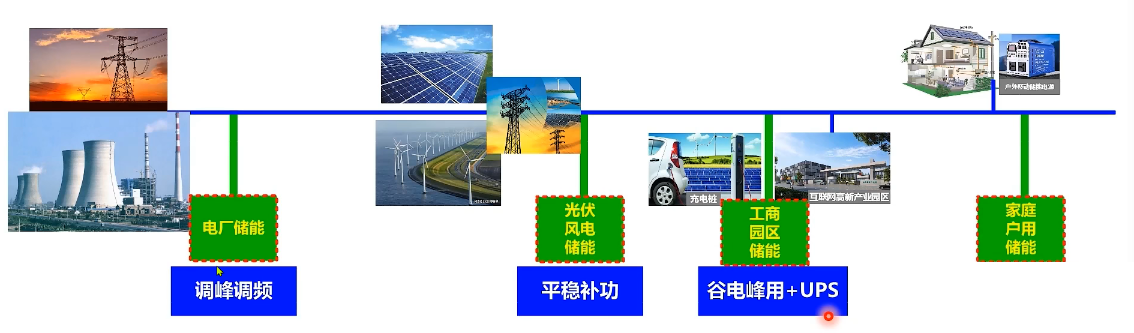

储能的应用和好处

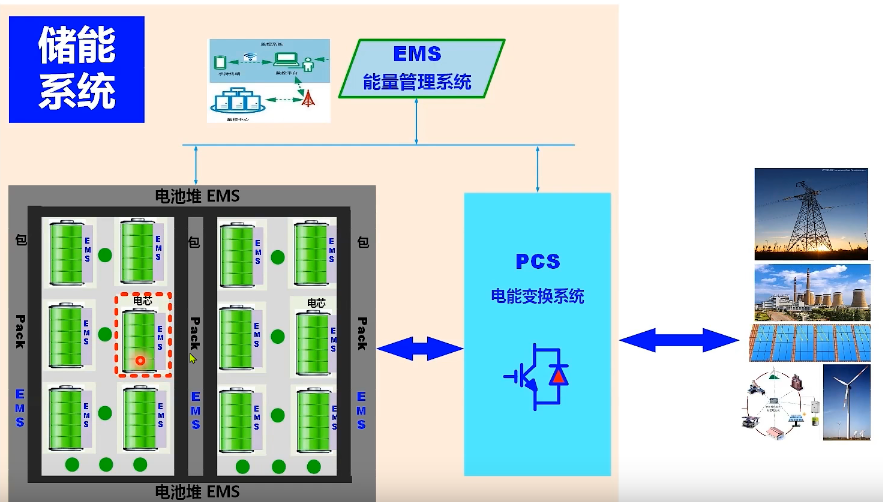

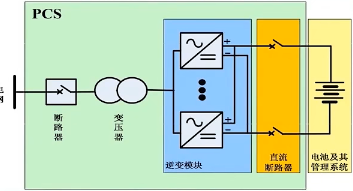

储能系统的结构与组成

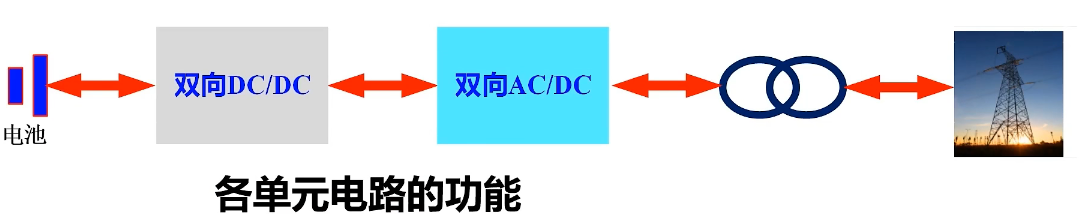

储能系统各部分的功能

• 电芯/包堆BMS:电池过充、过放、过热保护，平衡管理、SOC预测等

• 电能变换PCS:AC/DC、DCDC双向电能变换，充放电、逆变并网等

• 能量管理EMS:能量调度、信息云管控等

• 能量营理系统：能量调度、信息云管控等

• 其他单元：消防、安全管理等

储能变流器的类型与功率等级

户用（小功率）：500w~3kW

工商业（中功率）：几十~几百kW

集中式（大功率）：几百~几千kW

储能电站（超大功率）：1，3GW

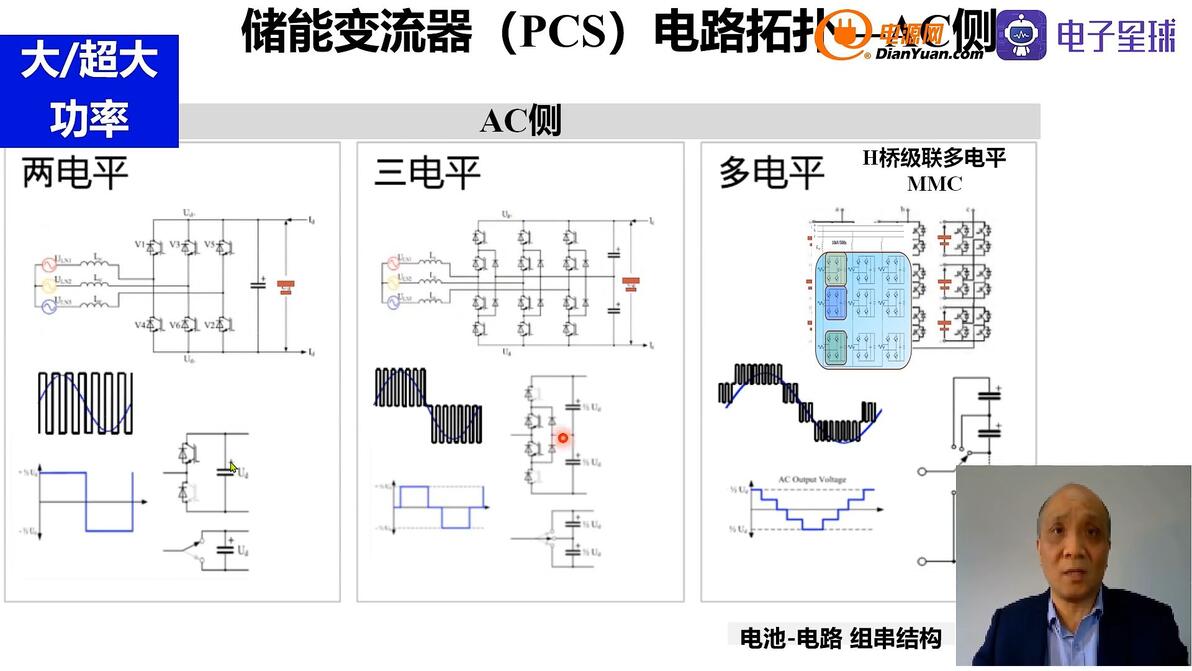

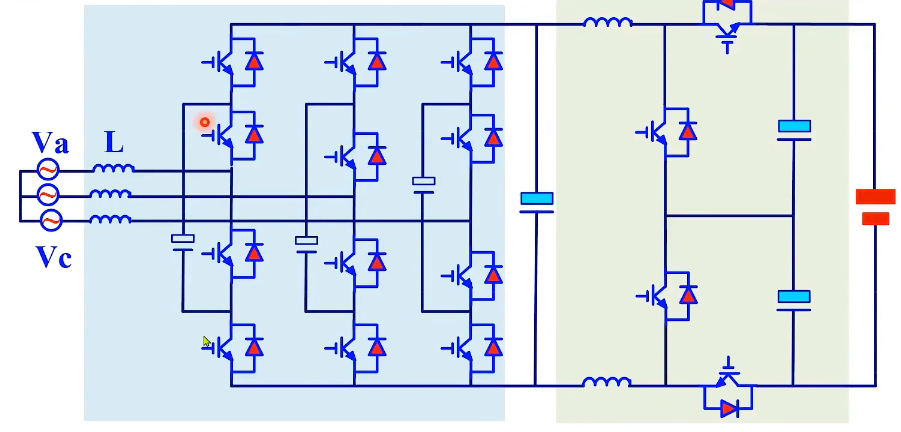

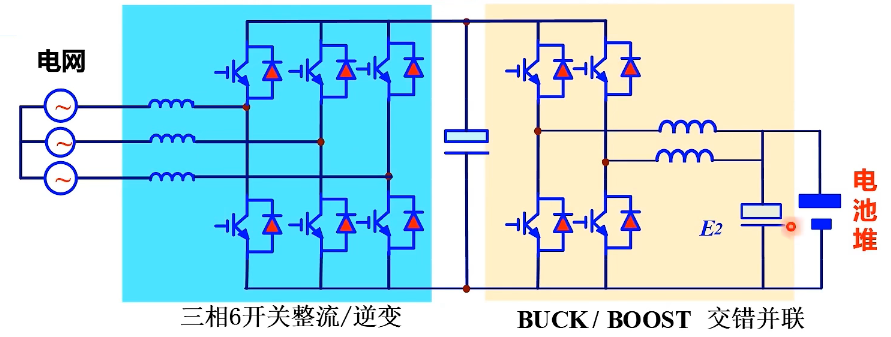

储能变流器(PCS)电路拓扑

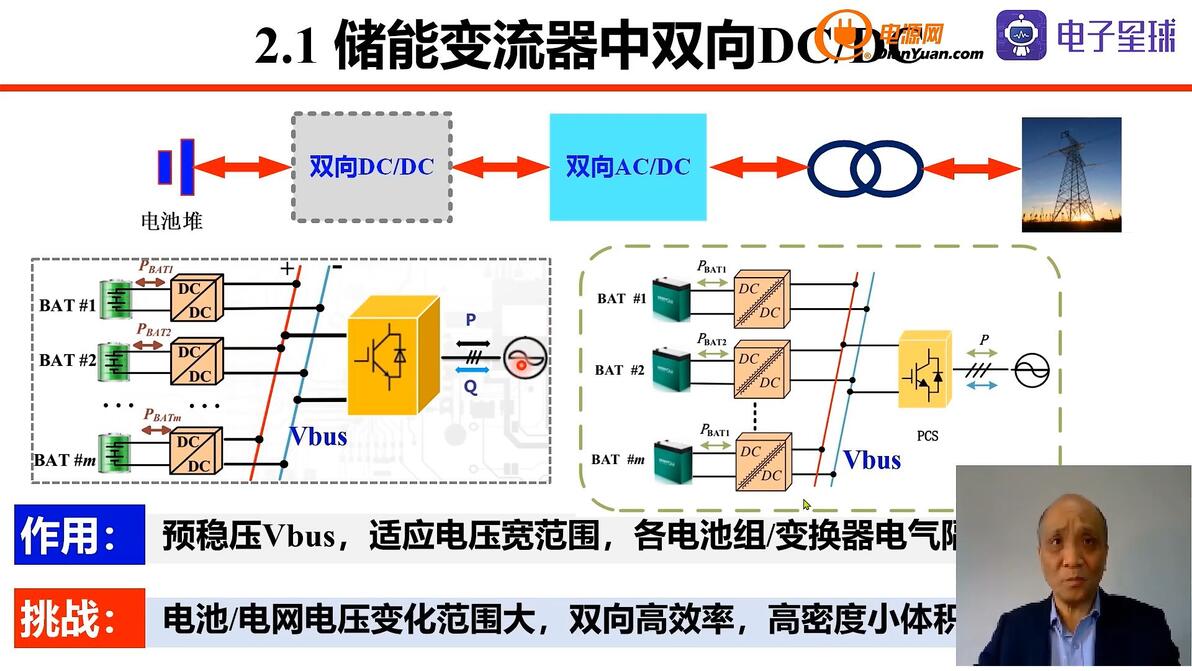

双向DC/DC变换器与控制

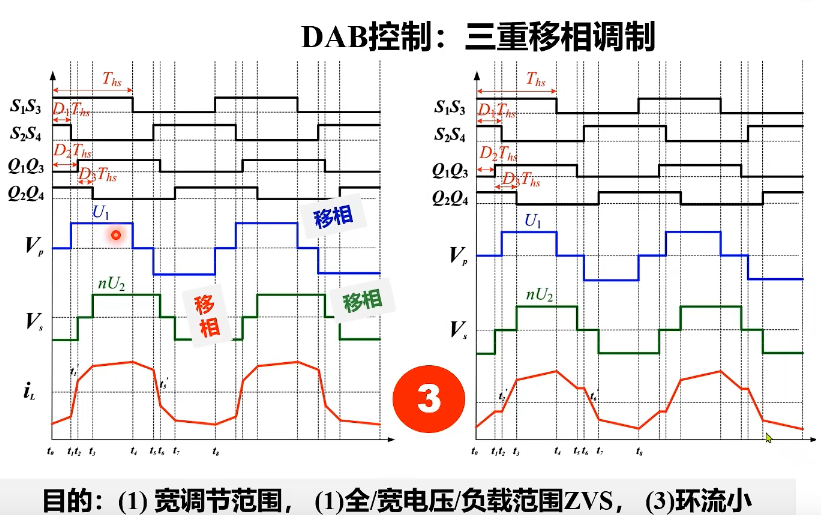

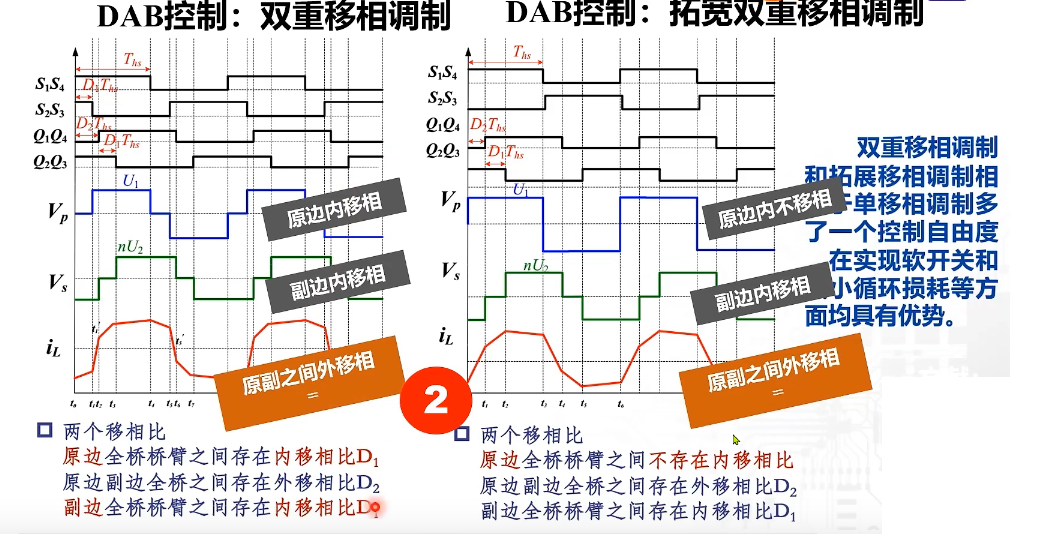

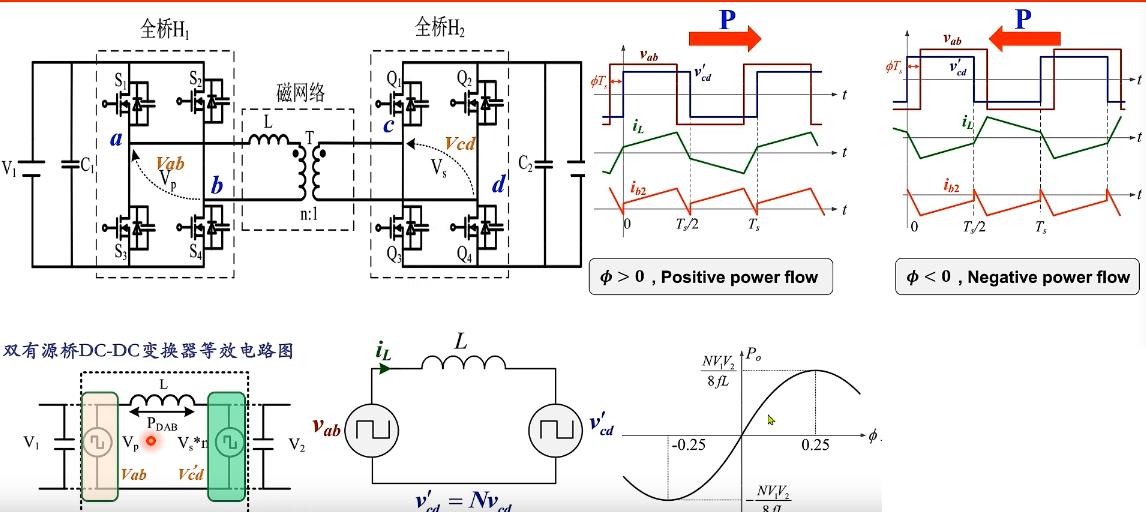

DAB双向DCDC电路

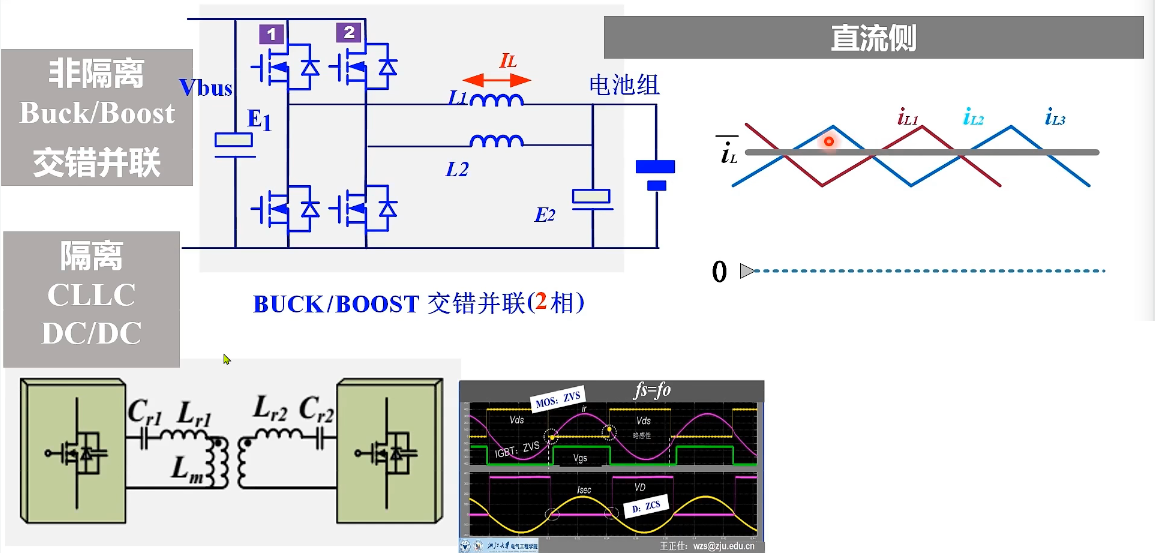

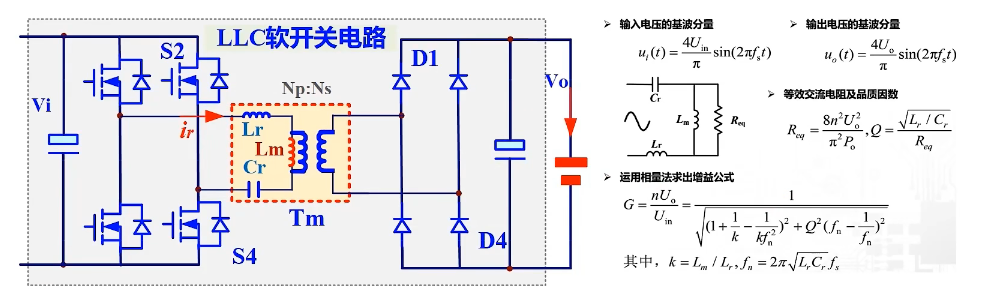

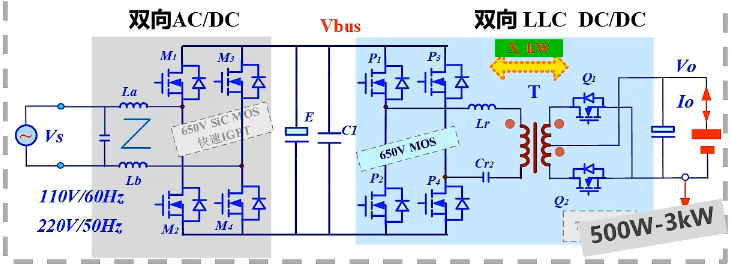

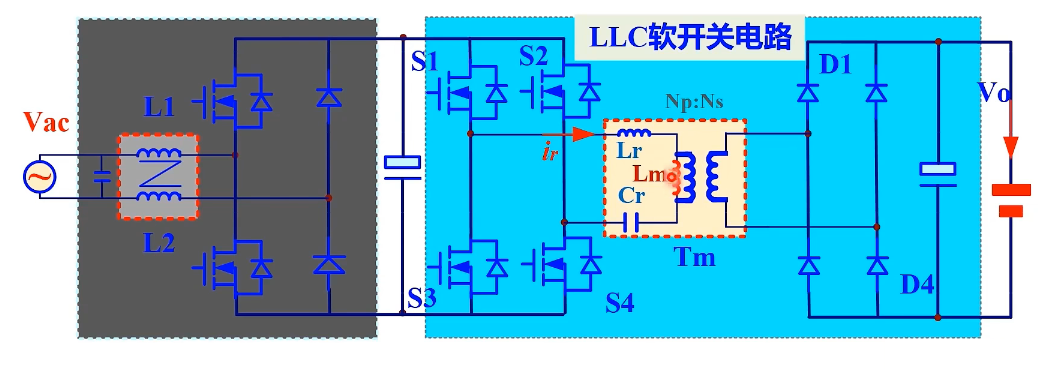

LLC(CLLC)双向DC/DC电路
