这一节主要是找bug，相对比较轻松。（终于不用自己写代码了( •̀ ω •́ )y）
151.Mux
题目：This 8-bit wide 2-to-1 multiplexer doesn't work. Fix the bug(s).
白话：这个8位宽的二选一数据选择器无法实现功能，修改bug。

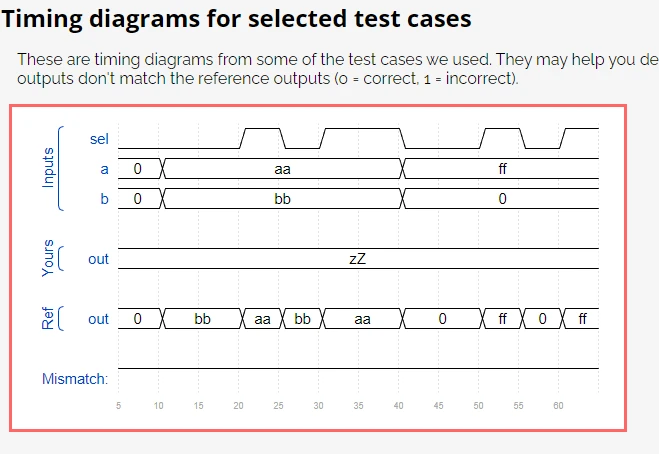

原代码以及波形图：
module top_module (
input sel,
input [7:0] a,
input [7:0] b,
output out );
assign out = (~sel & a) | (sel & b);
endmodule
from hdlbits
bug分析：
这里的input a，b都是8位的，而out只有1位，所以会导致a，b的高位被丢掉，应把out也改为8位；
从波形图分析可知，当sel=1的时候，out=a；当sel=0时，out=b。
答案不唯一：
module top_module (
input sel,
input [7:0] a,
input [7:0] b,
output [7:0] out );
assign out = (sel)?a:b;
endmodule
152.NAND
题目：
This three-input NAND gate doesn't work. Fix the bug(s).
You must use the provided 5-input AND gate:
module andgate ( output out, input a, input b, input c, input d, input e );
白话：修改三输入与非门的bug，并给一个5输入与门的子模块。
原代码：
module top_module (input a, input b, input c, output out);//
andgate inst1 ( a, b, c, out );
endmodulebug分析：
五输入与门子模块没有调用完。五输入与门的表达式是：a&b&c&d&e，如果只例化a，b，c，那么d，e就悬空，这可能就会导致错误的结果；
题目要求的是三输入与非门，而子模块只有与门，所以还要自己添加一个非门。
答案不唯一：
module top_module (input a, input b, input c, output out);//
wire out1;
andgate inst1 (.a(a),
.b(b),
.c(c),
.out(out1),
.d(1'd1),
.e(1'd1)
);
assign out=~out1;
endmodule
153.Mux
题目：
This 4-to-1 multiplexer doesn't work. Fix the bug(s).
You are provided with a bug-free 2-to-1 multiplexer:
module mux2 ( input sel, input [7:0] a, input [7:0] b, output [7:0] out );
白话：修改四选一数据选择器的bug。已提供两个无bug的二选一数据选择器子模块mux2。
原代码：
module top_module (
input [1:0] sel,
input [7:0] a,
input [7:0] b,
input [7:0] c,
input [7:0] d,
output [7:0] out ); //
wire mux0, mux1;
mux2 mux0 ( sel[0], a, b, mux0 );
mux2 mux1 ( sel[1], c, d, mux1 );
mux2 mux2 ( sel[1], mux0, mux1, out );
endmodule
bug分析：
wire变量mux0, mux1与例化的名字重复，且只有1位。应该改为别的名字，且位数应该变为8位。例如：wire [7:0] out_mux0, out_mux1;

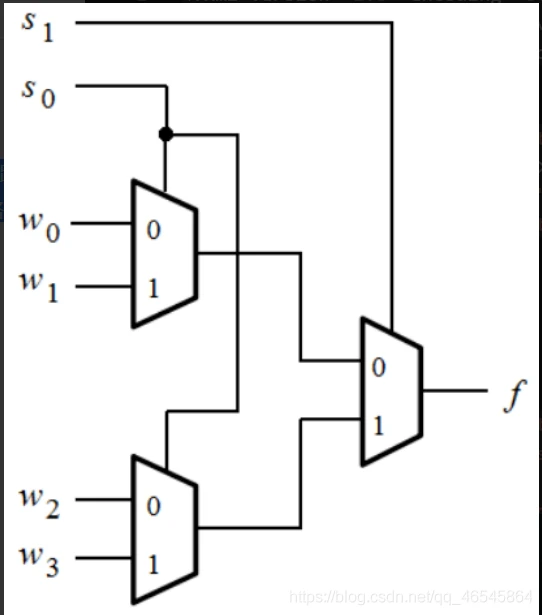

用二选一数据选择器构成四选一数据选择器，那么需要3个二选一数据选择器。低位2个，控制信号为sel[0]，高位1个，控制信号为sel[1]。如下图所示：
图片来自https://blog.csdn.net/qq_46545864/article/details/110913683
答案不唯一：
module top_module (
input [1:0] sel,
input [7:0] a,
input [7:0] b,
input [7:0] c,
input [7:0] d,
output [7:0] out ); //
wire [7:0] out_mux0, out_mux1;
mux2 mux0 ( sel[0], a, b, out_mux0 );
mux2 mux1 ( sel[0], c, d, out_mux1 );
mux2 mux2 ( sel[1], out_mux0, out_mux1, out );
endmodule
154.Add/sub
题目：The following adder-subtractor with zero flag doesn't work. Fix the bug(s).
白话：修复带有0标志位的加法器—减法器（adder-subtractor）。

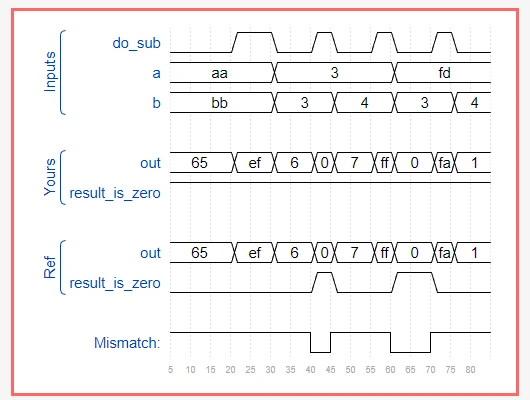

原代码及仿真图：
// synthesis verilog_input_version verilog_2001
module top_module (
input do_sub,
input [7:0] a,
input [7:0] b,
output reg [7:0] out,
output reg result_is_zero
);//
always @(*) begin
case (do_sub)
0: out = a+b;
1: out = a-b;
endcase
if (~out)
result_is_zero = 1;
end
endmodule
from hdlbits
bug分析：从仿真图可以很明显的看出，case里面的加法减法是没有问题的，问题出在标志位。当out=0的时候，标志位才变1，很容易修改。
答案不唯一：
// synthesis verilog_input_version verilog_2001
module top_module (
input do_sub,
input [7:0] a,
input [7:0] b,
output reg [7:0] out,
output reg result_is_zero
);//
always @(*) begin
case (do_sub)
0: out = a+b;
1: out = a-b;
endcase
if (out==0)
result_is_zero = 1;
else
result_is_zero =0;
end
endmodule
155.Case statement
题目：
This combinational circuit is supposed to recognize 8-bit keyboard scancodes for keys 0 through 9. It should indicate whether one of the 10 cases were recognized (valid), and if so, which key was detected. Fix the bug(s).
白话：这个电路是用于识别键盘输入的0~9，每个数字是8位。case里面的每一个状态对应一个数字，如果识别到了数字，valid=1。修复bug。
原代码：
module top_module (
input [7:0] code,
output reg [3:0] out,
output reg valid=1 );//
always @(*)
case (code)
8'h45: out = 0;
8'h16: out = 1;
8'h1e: out = 2;
8'd26: out = 3;
8'h25: out = 4;
8'h2e: out = 5;
8'h36: out = 6;
8'h3d: out = 7;
8'h3e: out = 8;
6'h46: out = 9;
default: valid = 0;
endcase
endmodule
bug分析：
case里面数的进制以及位宽不统一。out=3的一行是8'd26，out=9的一行是6'h46。应当和其他数据类型统一，改为8'h26和6'h46。
default后面不应该写valid，应该写out的default值，以表明除了case里面情况以外，out的值为多少。
valid的判断。当out等于0~9的时候，valid=1，否则为0。但是在case里面，out的default值就是0，所以说如果单用out来判断valid，肯定是不够的。所以这里还要加上code的值来辅助判断。
答案不唯一：
module top_module (
input [7:0] code,
output reg [3:0] out,
output reg valid=1 );//
always @(*) begin
case (code)
8'h45: out = 0;
8'h16: out = 1;
8'h1e: out = 2;
8'h26: out = 3;
8'h25: out = 4;
8'h2e: out = 5;
8'h36: out = 6;
8'h3d: out = 7;
8'h3e: out = 8;
8'h46: out = 9;
default: out = 0;
endcase
if (out==0 && code!=8'h45) begin
valid=0;
end else begin
valid=1;
end
end
endmodule
小结
这一节主要是更改一些bug，有语法错误，也有逻辑错误。语法错误相对比较好改，只要在之前写的时候注意了语法就行。但是逻辑错误就比较难改，需要弄清楚原代码的逻辑，然后去和要实现的功能去进行对比，才能知道哪里出了问题。
