关于除尘计算时分级效率和总效率计算感悟：

在计算除尘过程中，有很多的概念，比如分级效率，总效率，质量分布频率等等，初看头疼，看了书和网上一些对他们关系的描写，还是没有看懂，就在今天走着走着就突然明白这是什么了，就想写下来分享给大家。

先从一个例题讲起：

用一旋风除尘器捕集水泥粉尘的除尘系统，根据测试得到总除尘效率为64.2%，进口和捕集粉尘的质量频率见表中数据所示。确定：（1）分级效率并绘出曲线图；（2）分割直径；（3）出口粉尘尺寸分布。

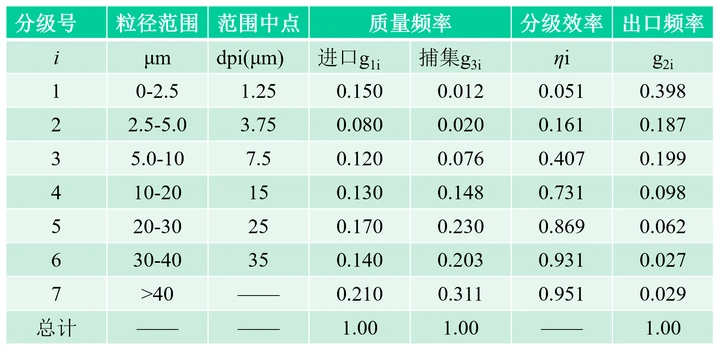

表格如下：

表格中的分级效率和出口频率已经是计算后的答案了，现在说明一下总效率和分级效率的关系，然后展示计算思路：

在我们除去粒子大小各不相同，对于不同粒径的粒子去除的效率不同，所以为了研究对各个粒径粒子的去除效果，就需要分级效率来描述这个效果。比如在0~0.25um的粒子，进口的质量频率为g1,出口处其质量频率为g2,而在收集到的尘土中其质量频率为g3。这三个不同的质量频率初看头疼，但其实它是描述不同位置粒子的多少。比如g1就表示在进入除尘器中，0~0.25um粒子占所有进入除尘器粒子总质量的比值。假设入口粒子总质量为100g，则入口处0~0.25um的粒子的质量为：100g×0.15=15g。以此类推，g2就表示在出口处0~0.25um粒子占出口中粒子总质量的比，g3表示收集下来的粒子中0~0.25um粒子占总的收集下来的粒子总质量的比。

先在开始解题：题目中给出了总的去除效率，n=收集下来的总质量/入口的总质量。题目中n=64.2%，假设入口处的总质量为100g，那么收集下来的总质量为100g×64.2%=64.2g，尾气中所有粒子的总质量为100g-64.2g=35.8g。那么我们现在已知的就是入口的频率分布和收集下来的频率分布，即g1和g3的值，那么需要计算不同粒径的分级效率。现在我们计算0~0.25um处的分级效率n1，0~0.25um的粒子中，入口的质量为：100g×0.150=15g，收集下来的质量为：64.2g×0.012=0.7704g，那么在0~0.25um的分级效率为：0.7704g÷15g=0.05136。那出口处的质量频率g2怎么计算呢？其实很简单，出口处的总质量为：35.8g(上面已经计算出)，而出口0~0.25um处粒子的质量为：15g-0.7704g=14.2296g，那么此时其质量频率为：14.2296÷35.8g=0.39747。这样我们就完成了表格中第一行的计算，其余计算按部就班。

所以这就是知道了总的效率，怎么计算分级效率的计算。希望对大家有帮助。

至于分割直径，得画图，纵坐标是粒子粒径范围的中位数，以0~0.25um为例，其中位数就是0.125um，而横坐标就是分级效率，作图之后找到分级效率为50%时对应的纵坐标值。
