电子工程师使用Allegro软件来进行PCB设计,在设计过程中可能会遇见需要将PCB交叉布线与原理图连接起来的问题,以此确保电路设计和物理布线是一致的,那么针对这个问题,如何操作?下面来看看吧!
1、打开Allegro

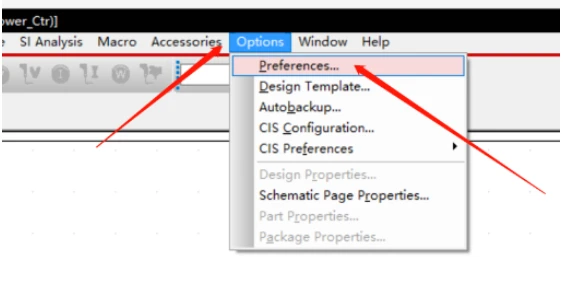

打开Allegro软件,点击主菜单栏的“Options”->“Preferences...”;

2、使原理图能交叉布线

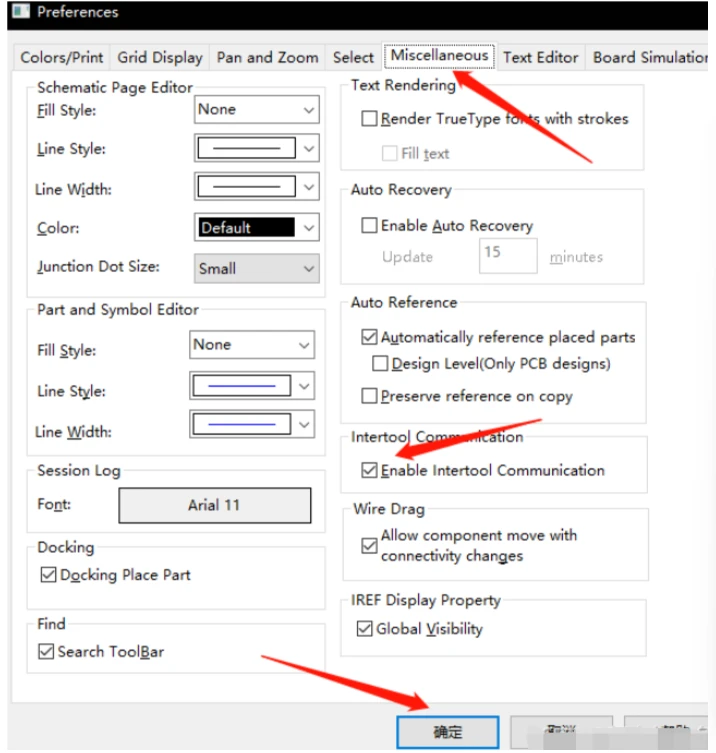

将显示出对话框,选择“Miscellaneous”,在“Intertool Communication”选项勾选,点击“确定”,使原理图能交叉布线;

3、原理图生成网表

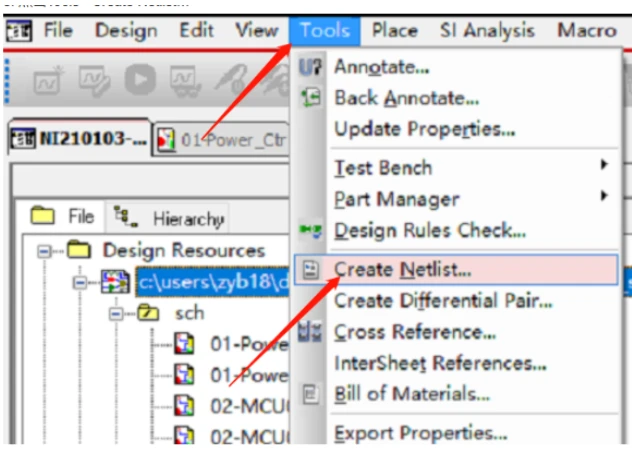

点击菜单栏的“Tools”->“Create Netlists”,将生成网表,注意要保证网表不能有错误;

4、网表

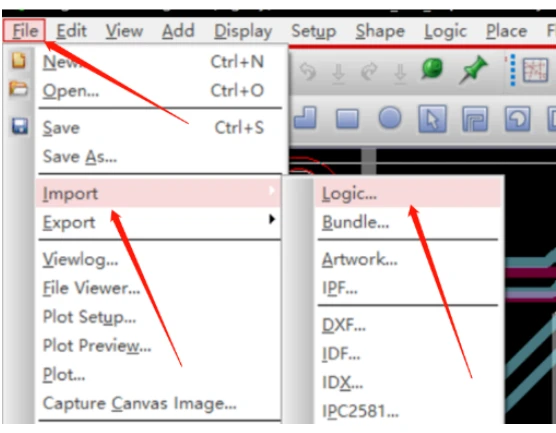

打开PCB文件,点击主菜单栏里的“File”->“Import”->“Logic”,找到网表所在的文件夹点击“确定”;

5、导入网表

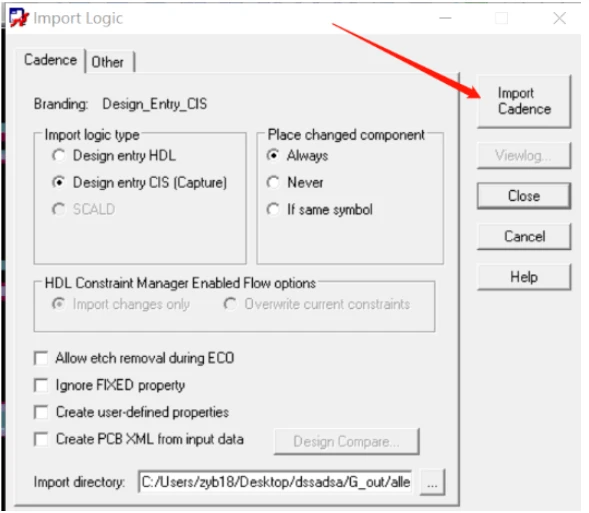

在“Import Logic”对话框中点击“Import Cadence”即可导入网表。
