• 数据拾取工具选择与打开

工具（tools）→图像数字化工具（digitizer）

图 1 打开数据拾取工具

图 2 数据拾取工具界面

• 导入包含原数据的图片

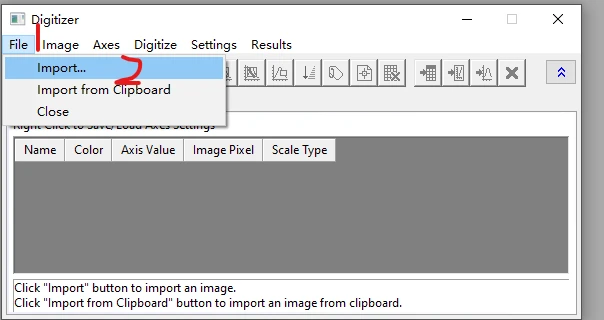

图 3 导入图片

图 4 待拾取的图片

• 校对拾取坐标轴

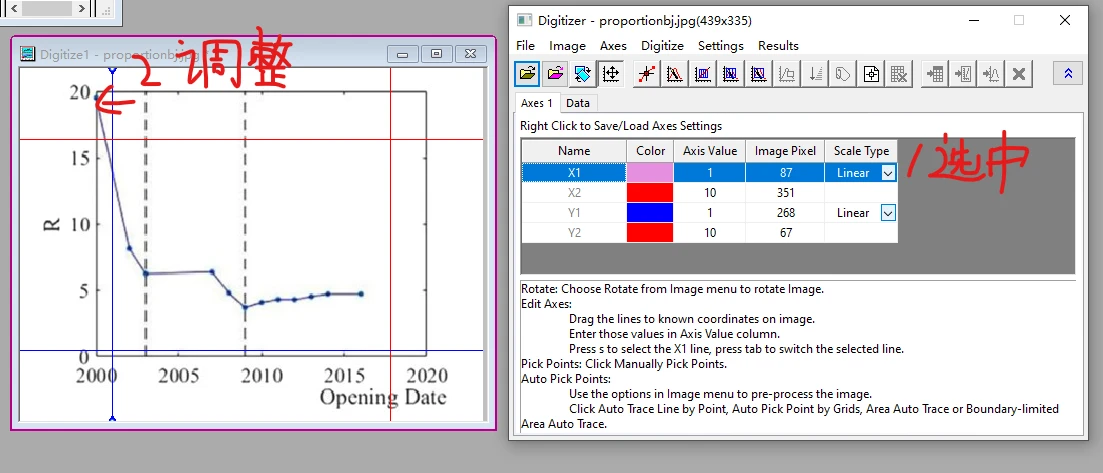

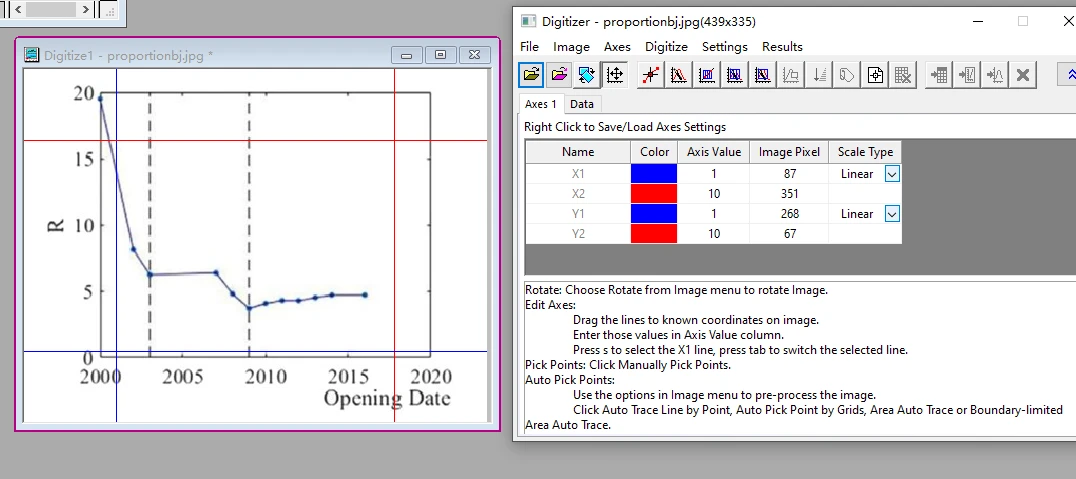

图 5 左键选中X1轴后调整X1轴到指定位置

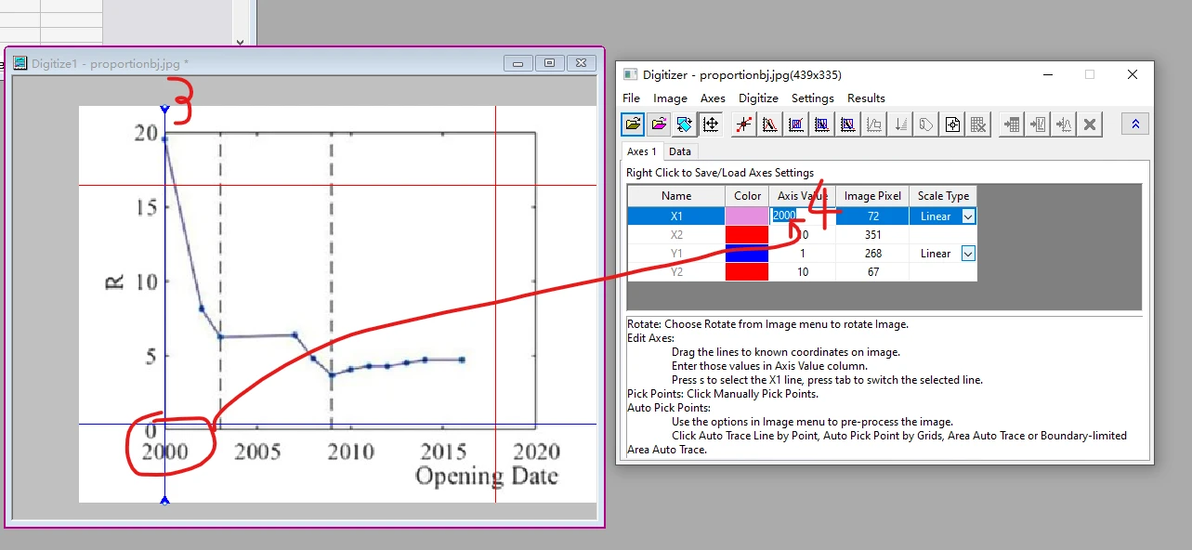

图 6 将X1轴调整至指定位置（一般为易识别点，如2000）并修改X1轴对应的数据

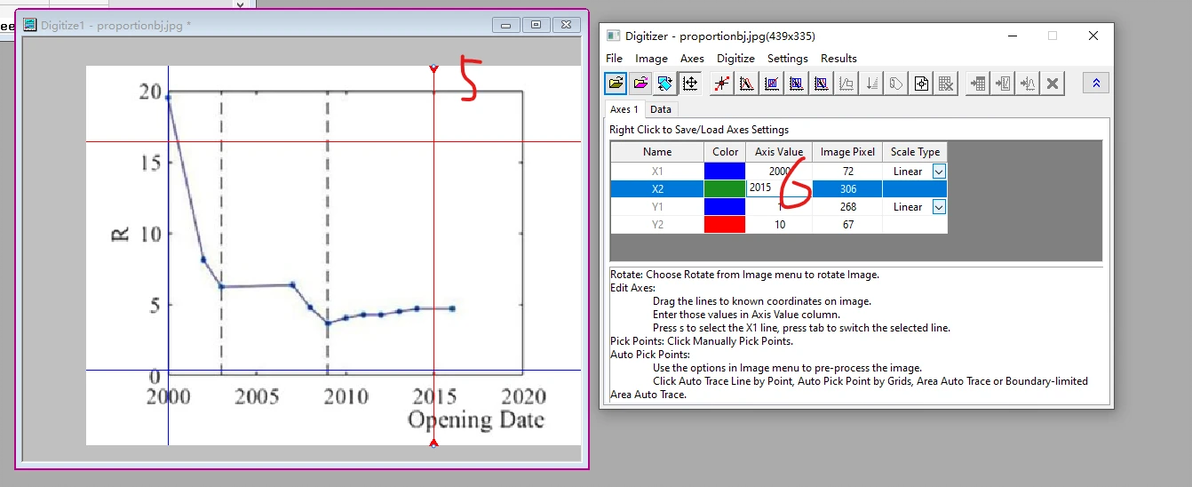

图 7 X2轴调整校正

Y1与Y2用相同的方法进行校正，X1、X2、Y1、Y2校正完成后效果见图8

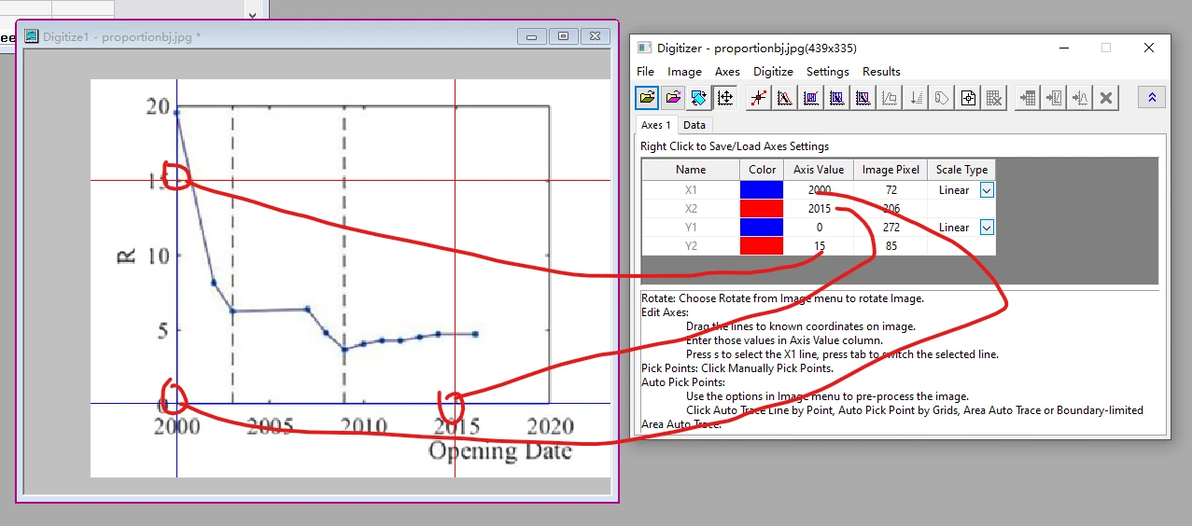

图 8 四个轴校准完成

• 开始拾取数据点

进入手动拾取数据模式（manually pick points）

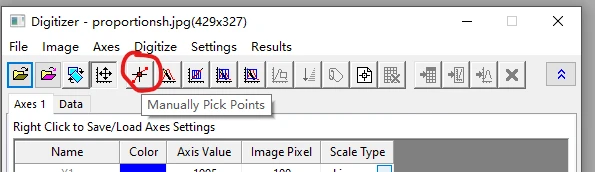

图 9 进入手动拾取数据模式

开始手动拾取数据点

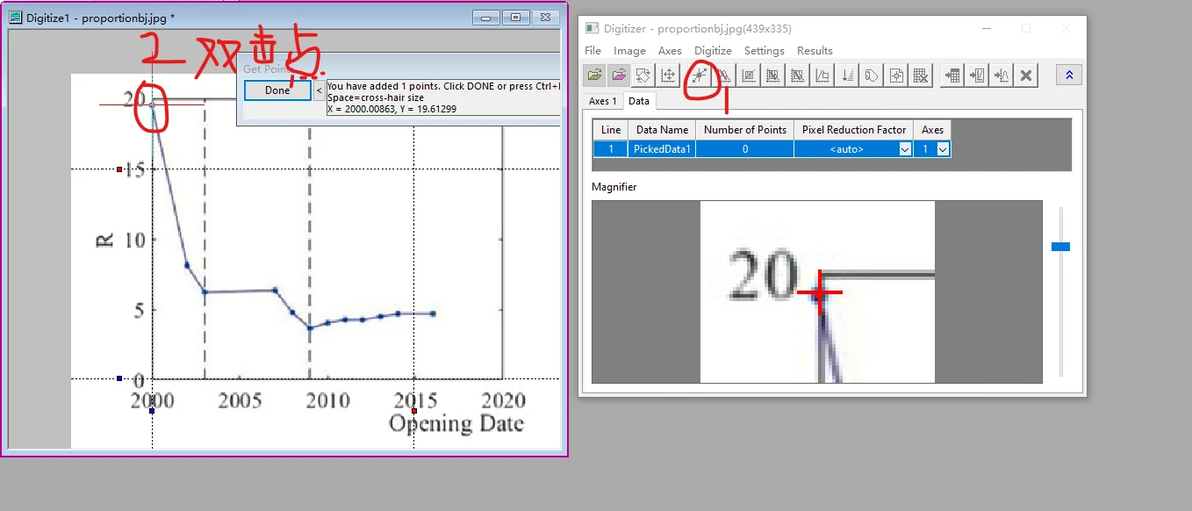

图 10 双击数据点（成功拾取后双击的数据点会变成红色小点）

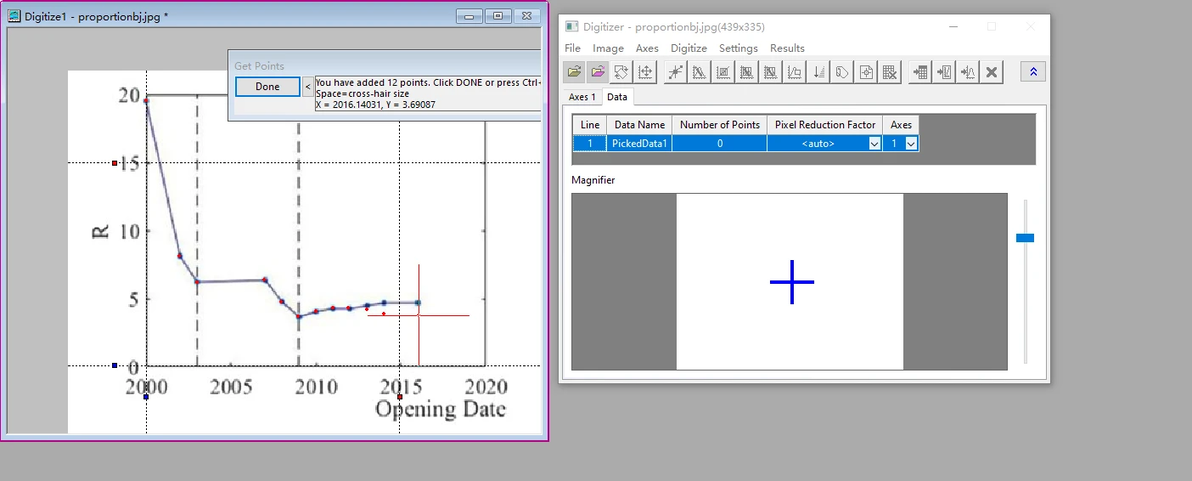

图 11 拾取到所有数据点（原图中的点对应全部有红色小点）

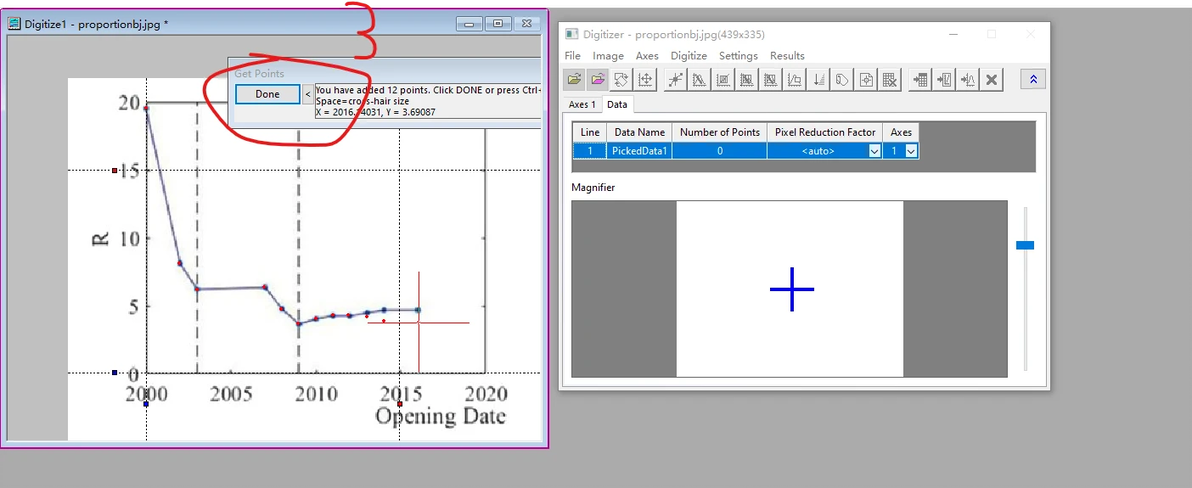

图 12 拾取数据点完成后点击done以结束数据拾取步骤

• 拾取到的数据点导出

结果(results)→转到数据（go to data）

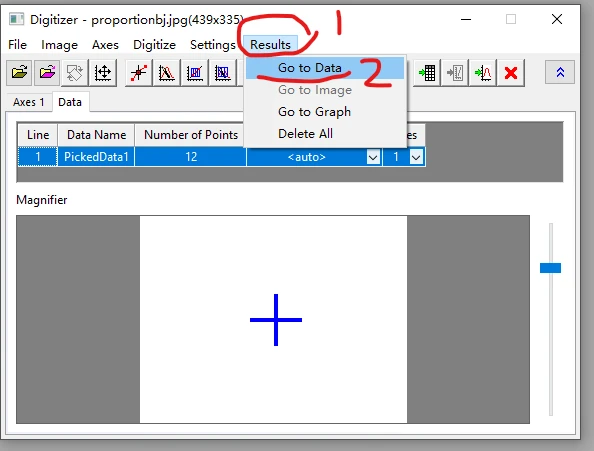

图 13 单击结果转到所拾取的数据

表中数据可以直接复制到excel中

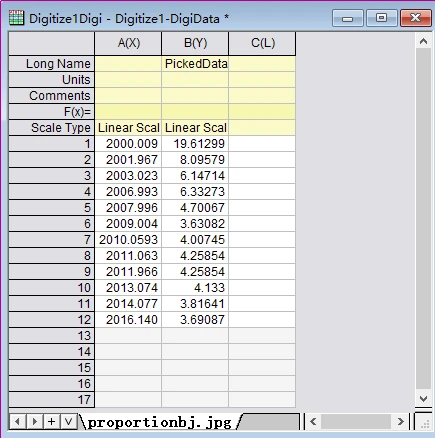

图 14 拾取数据结果

• 注意事项

（1）坐标轴的校正精度决定了数据拾取识别的精度，因此在进行轴校正的时候一般选择图上容易识别的点（如原点、与x轴相交的点、与y轴相交的点）

（2）在进行数据点拾取时一定要双击才能成功拾取到该数据点

（3）拾取完成后要点击done，软件才能将之前拾取到的数据点存储记录

（4）如果拾取点不够准确可以删除重新拾取，删除已经拾取到的点的方法见图15

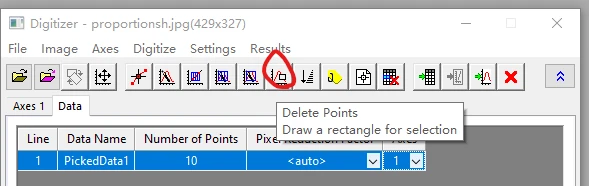

图 15 删除拾取到的点
