0x00 前言

     大家吼啊，我们又见面了！这次我们要说说三维中的坐标系如何转换。但是那，在这之前我们需要先知道二维中的怎么转换。这样便更容易清楚三维中的坐标系如何转换啦。注意！文章中的转换都使用齐次坐标。如果不明白什么是齐次坐标，请看看上一篇科普专栏。如果不懂矩阵，可以先阅读高中数学。

0x01 二维坐标系的变换

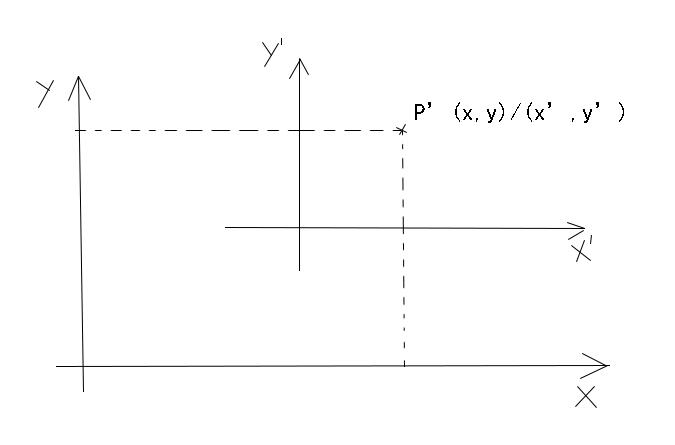

对于点P‘我们有2个坐标系来表示他的位置

      这里有个点P’我们不难看出来，它的位置可以用（x'，y'）和（x，y）来表达。当然，我们也可以根据上一章说到的方式可以得到

      | x‘ |    | x |   |    1    0    Δx |

      | y’ | = | y |   |    0    1   Δy |

      | 1 |    | 1 |   |    0    0    1  |

    这个我觉得不需要过多的解释了，非常容易理解。那么，二维中的旋转我们应该如何理解呢？

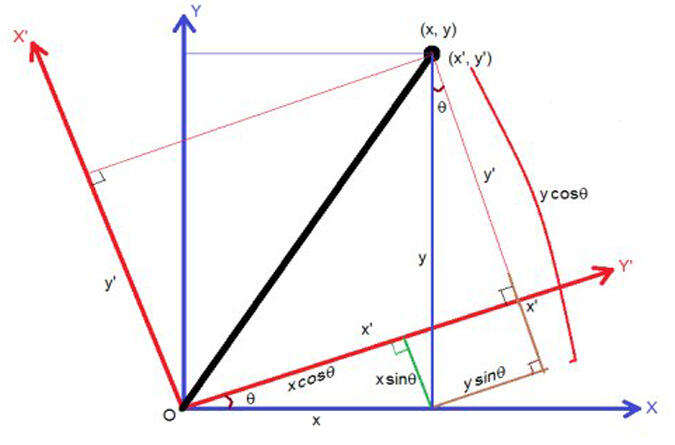

对于某点（x，y）的作图

         我们假设点（x，y）的原坐标系X,Y绕原点旋转了Θ度，对此我们可以得到一个变换矩阵：

                        | cosΘ sinΘ     0 |

       R（Θ）= | cosΘ -sinΘ    0 |

                        |   0        0         1 |

           也就是原坐标和旋转后坐标的关系是:

       | x’ |      | x |    | cosΘ sinΘ     0 |

       | y‘ |  =  | y |    | cosΘ -sinΘ    0 |

       | 1 |      | 1 |    |   0        0         1 |

      嗯，至少到此为止，我们的进展都很顺利。但是很不幸的，在三维里面，你能拿到的往往都不是你现在能获得到的旋转角度Θ。换句话说，在三维里面，你可能需要2个旋转角Θ才能完成坐标系的旋转。这样岂不是太麻烦了？

0x02 在二维旋转中找找其他的方式

     我们来试试看物理的方式？我们将两个坐标系看成两个力，将他们进行分解试试看：

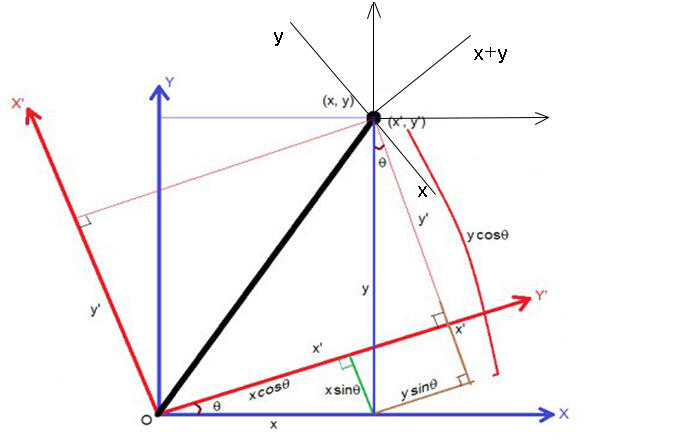

生成的3个矢量（x+y），y和x

       我们先将（x+y）这个力也分解成x’，y’这2个力，这时候我们来看看原来的变换矩阵：

       | x’ |      | x |    | cosΘ sinΘ     0 |

       | y‘ |  =  | y |    | cosΘ -sinΘ    0 |

       | 1 |      | 1 |    |   0        0         1 |

      如果你是一个数学和物理都不错的人，那么你应该会发现，第一列（cosΘ，sinΘ，0）和第二列（cosΘ，-sinΘ，0）这两个都正好是新坐标x’，y’在原坐标中的方向矢量，而且是正交的单位矢量。

        正交的单位矢量也意味着什么呢？这也表明了，这正好是变换中，新坐标的单位矢量。我们这时候就可以使用这样的单位矢量来进行变换了。将这个理念代入三维中试试看？

0x03 三维的坐标系变换

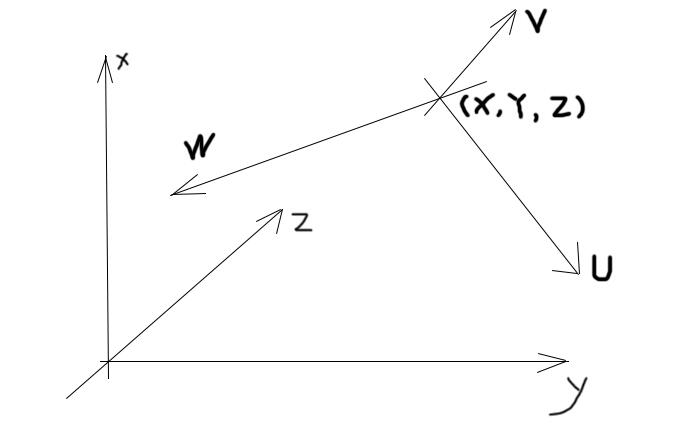

2个坐标系，其中(X,Y,Z)为新坐标原点

         这时候我们便可以将（x，y，z）这个坐标系的三个方向矢量分别规格化，对此我们就可以得到用原坐标系定义的3个正交单位矢量。

           u=（ux，uy，uz）

           v=（vx，vy，vz）

           w=（wx，wy，wz）

      对此我们可以将新坐标原点位置（x，y，z）加以利用，便可以得到变换矩阵：

    T3（表示平移）X R3（表示旋转）

    |1    0    0    0   |  |ux    vx    wx      0 |

=  |0    1     0    0  |  |uy    vy    wy     0 |

    |0     0     1    0 |  |uz    vz    wz     0 |

    |-x    -y    -z    1 |  |0     0      0      1 |

        搞定，这样就能够十分简单的进行三维中坐标系之间的变换了！
