这次分享的是德国联邦档案馆中公开的H级战列舰相关图纸的电子扫描版。由于H级并未建成（首舰于1939年7月15日开工铺设龙骨，同年10月10日工程即被叫停，已完成部分也遂被拆解），馆方对H级的归档比较混乱，相关资料的保存也并不完整。

@清赫在去年分享了同样的资源，我对图纸名称进行了汉化。然而设计方案中很多词语的德文翻译较困难，此图纸集我翻译的质量也仅能说聊胜于机翻。对于难以翻译的词语我保留了德语原文，另附德文目录供读者校译。

图纸集中有3张50mb以上的大图，如果无法正常打开，可尝试使用其他看图软件或缩小图片，也可参考同级目录中我保存的缩小版（我对大图纸进行的局部分段截屏）。

现今网络上流传的H级战列舰设计方案中，很多都是后人夹带私货或无迹可循的架空设计，给考证人士甄别造成了很大困难。

德国联邦档案馆公开的图纸中占比最多的莫过于完成度最高的H39案。而后期一些可行性不高的方案并没有被留档或扫描成电子版。

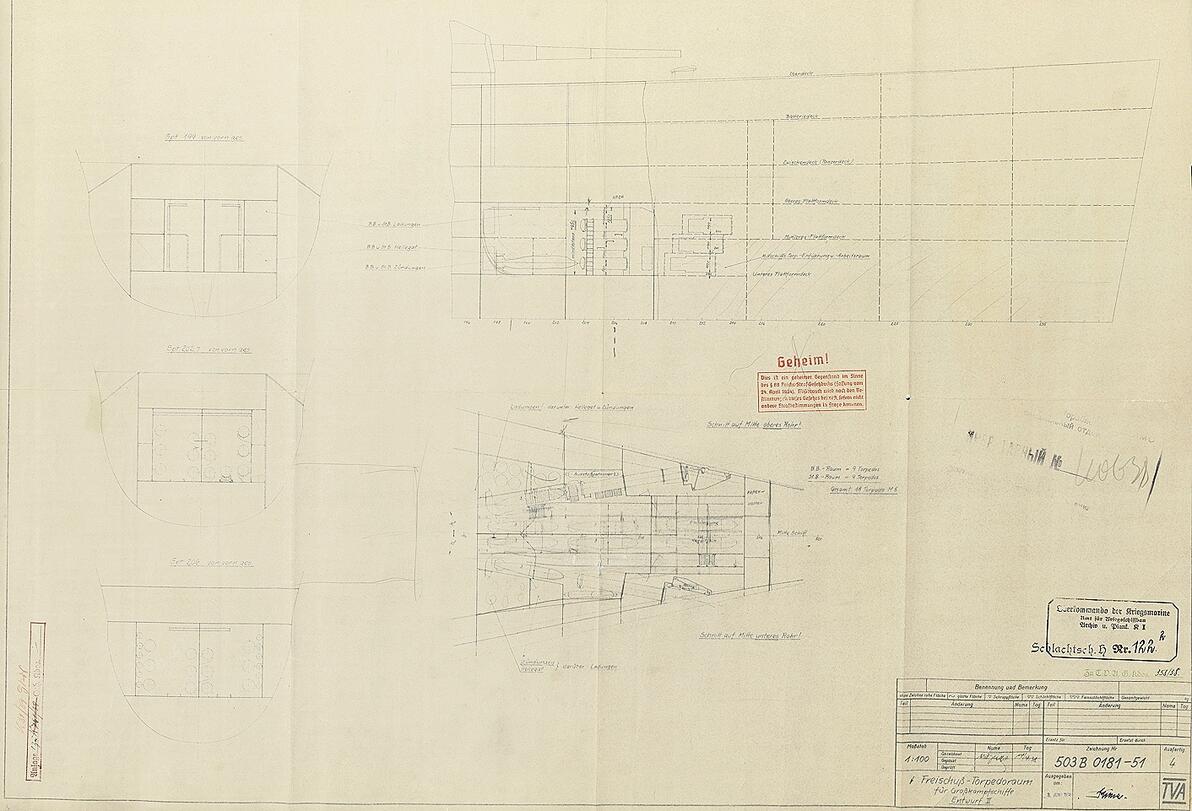

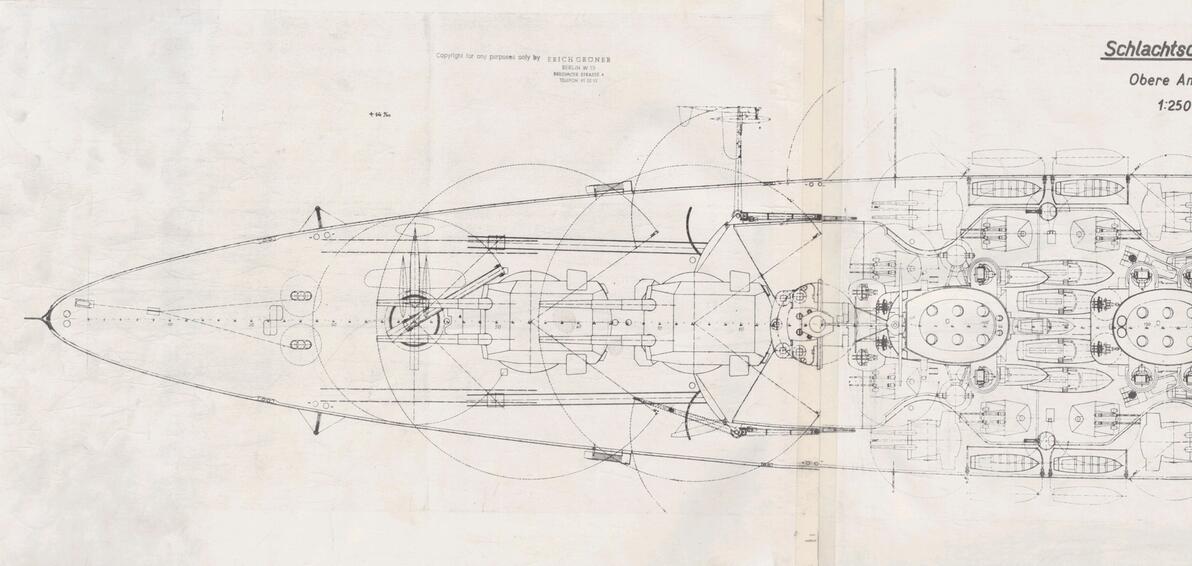

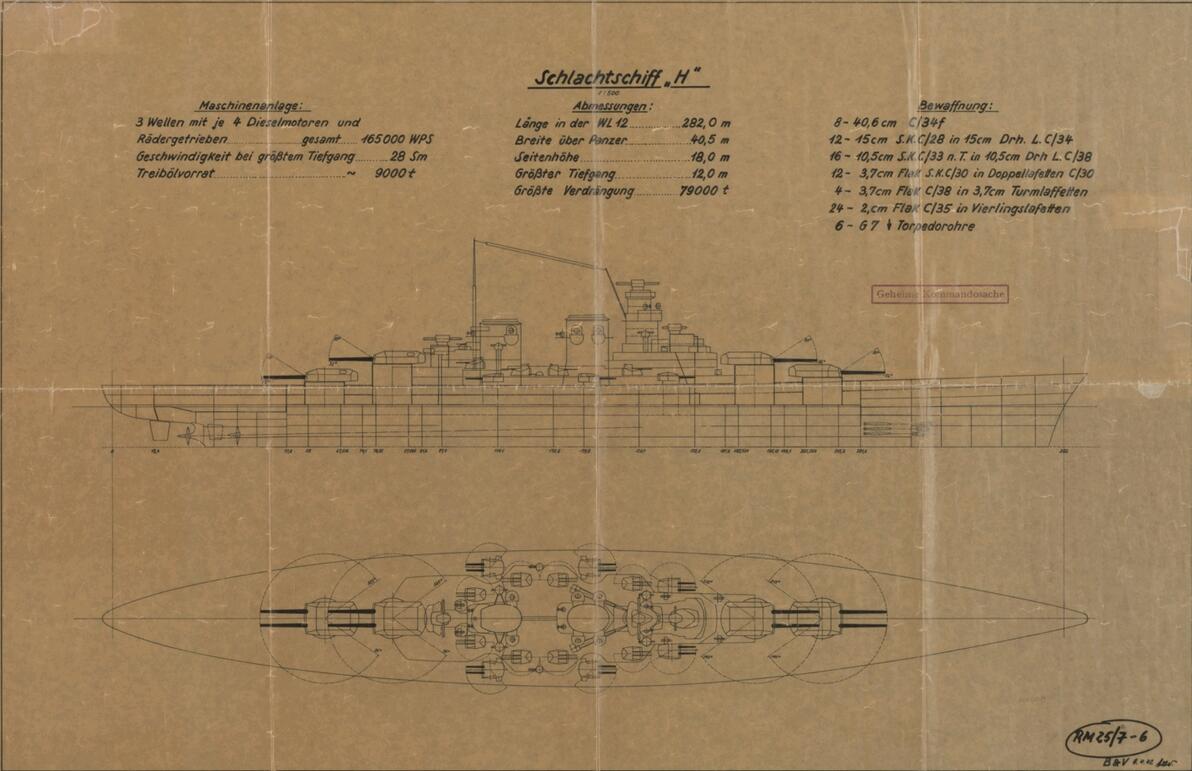

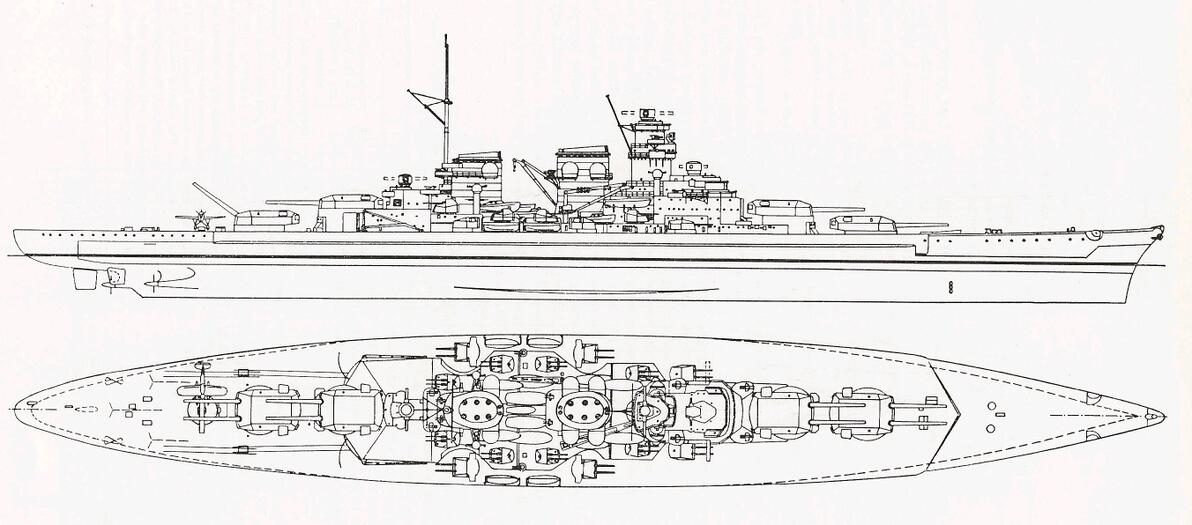

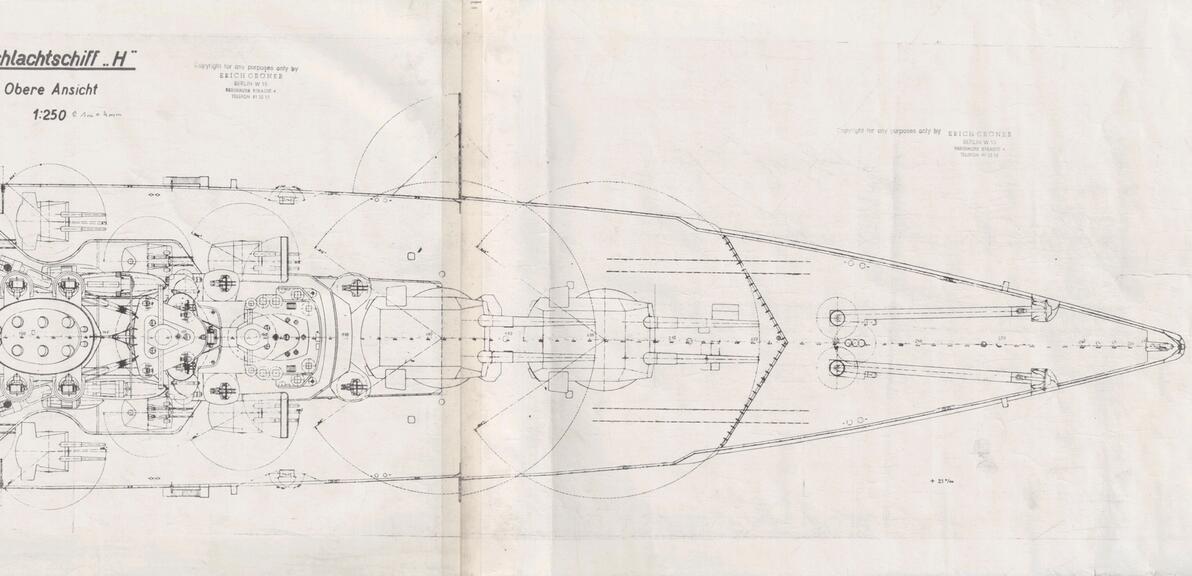

下面是部分图纸预览:

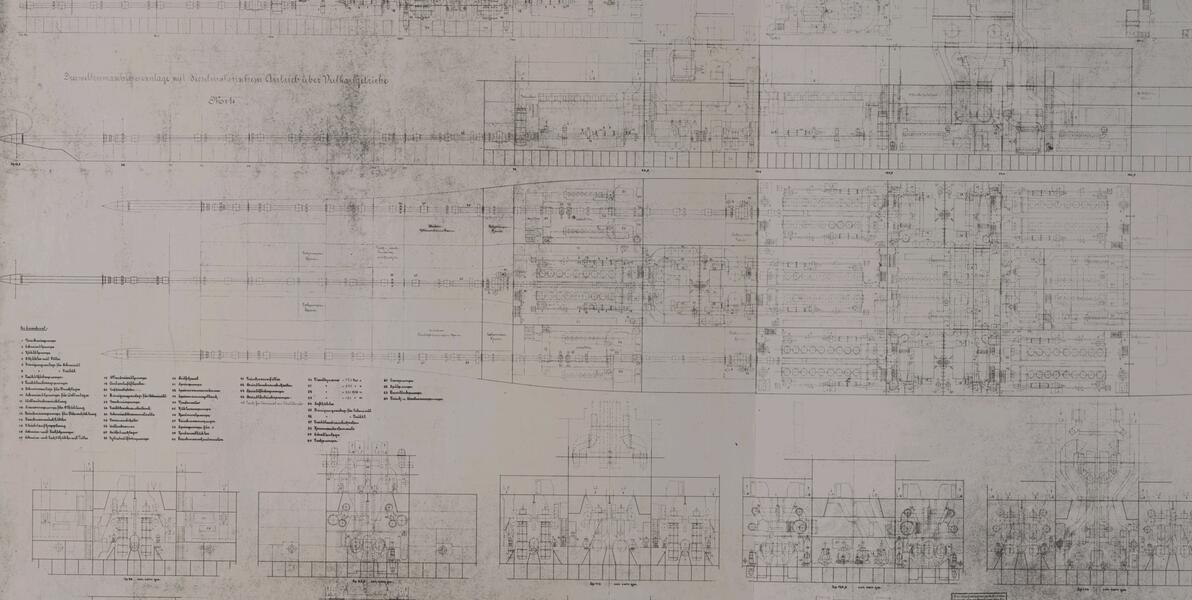

推进系统的设计布局、水下鱼雷发射管的设计方案等有一定参考价值。

图纸度盘链接：https://pan.baidu.com/s/18L534kGFLlPEZgOXIUsJpA?pwd=8lt8

提取码：8lt8

注意事项和以往相同。冷门up主冷门资源，链接失效可能不会补。

对于德国联邦档案馆RM25系列战列舰图纸的整理就暂时告一段落了。如果馆方上传了其他有关图纸的电子扫描版，我日后可能会进行补档，也可能不会补档了（毕竟我没多高关注度）。
