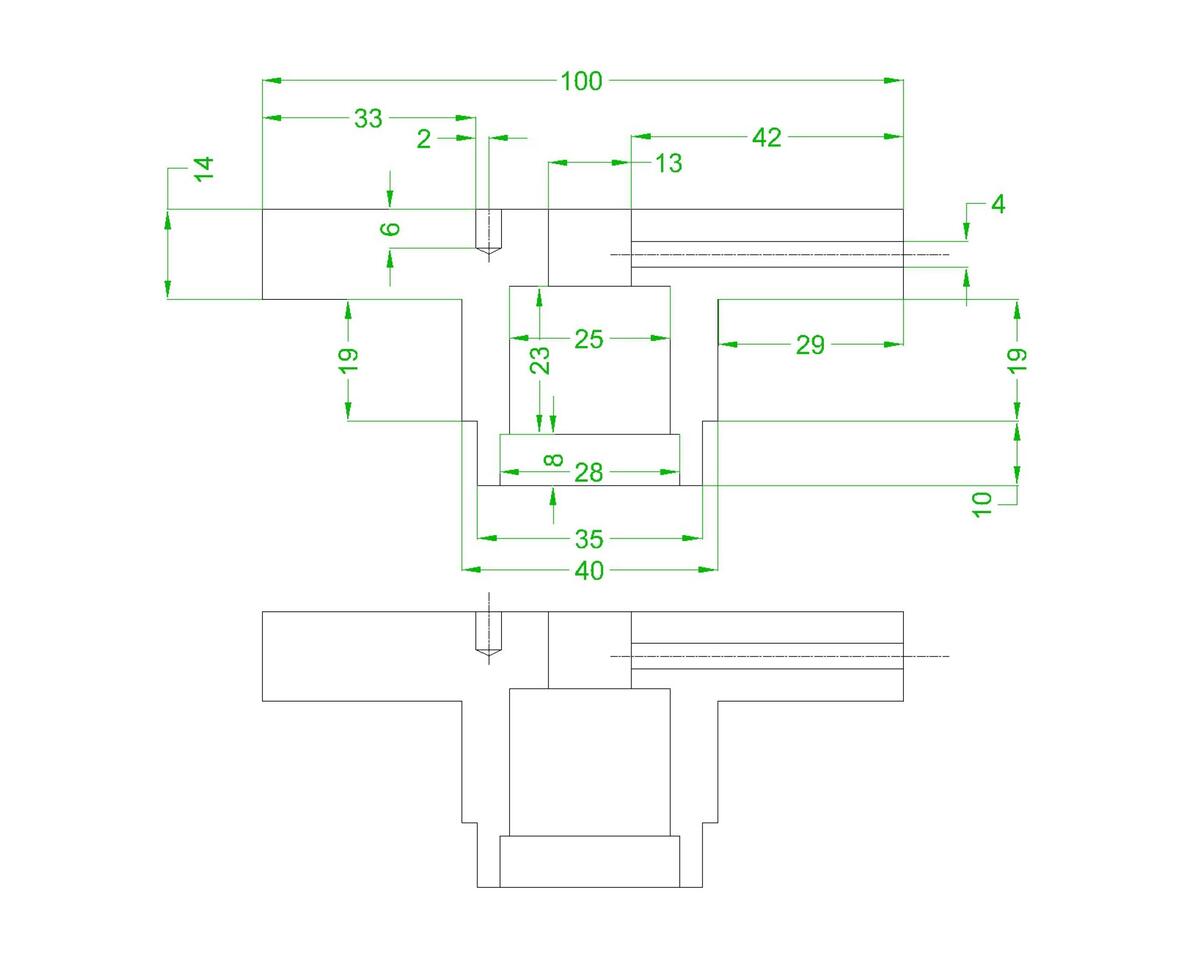

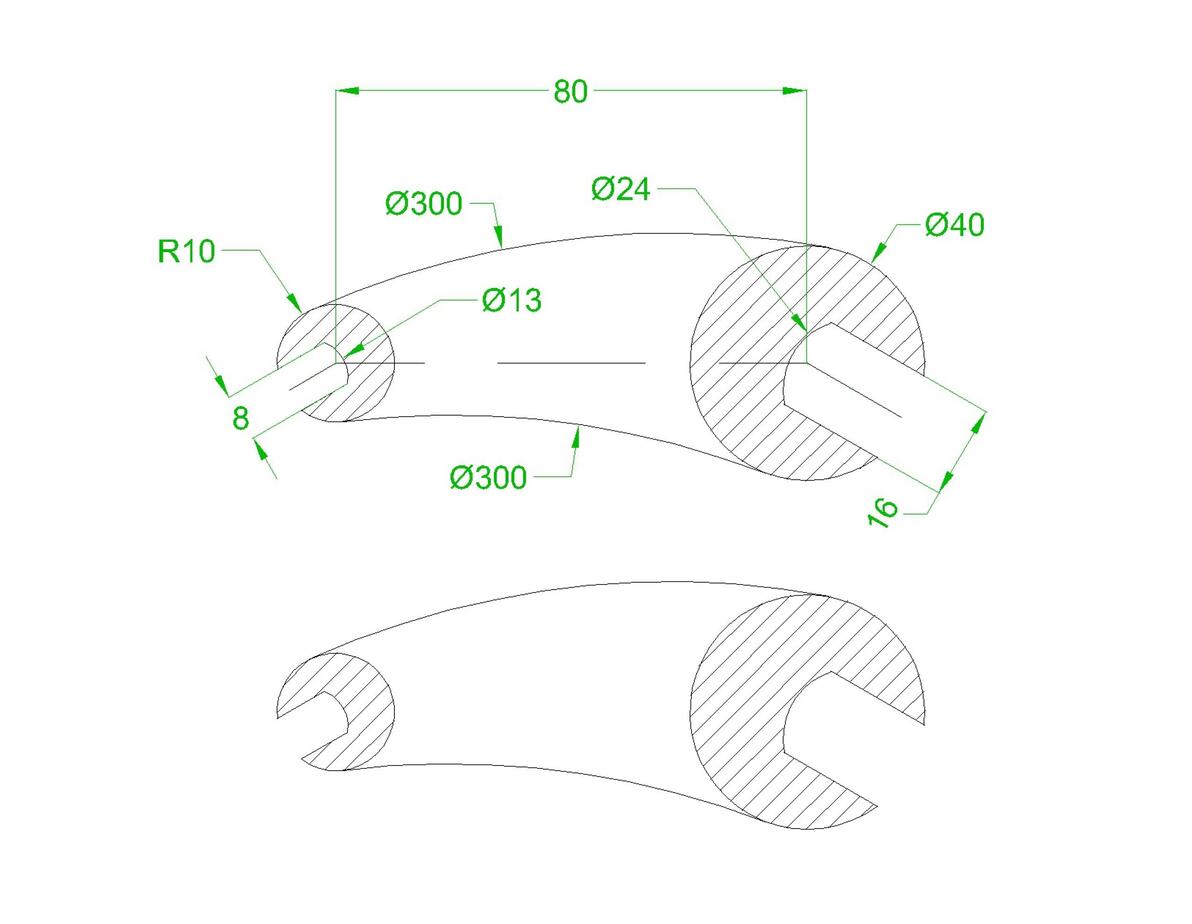

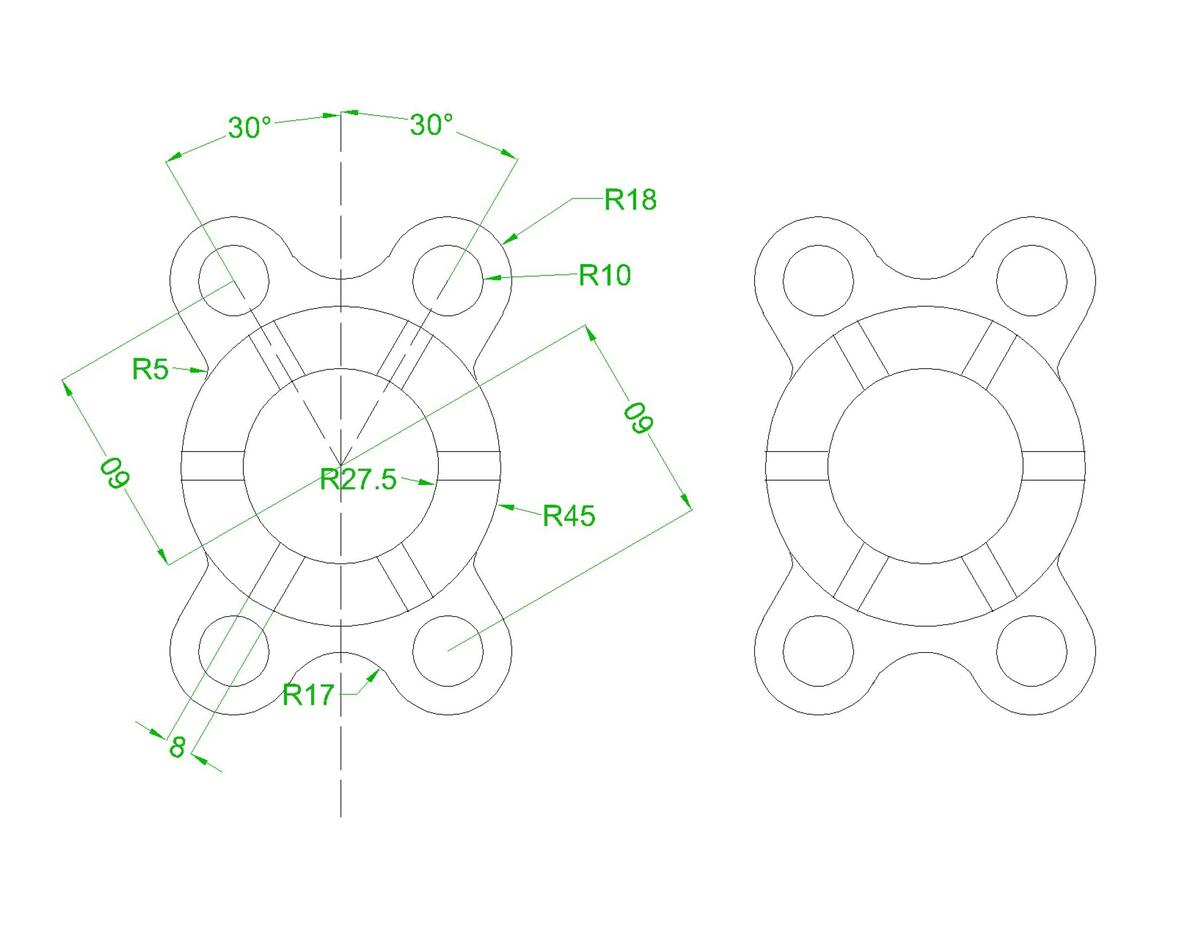

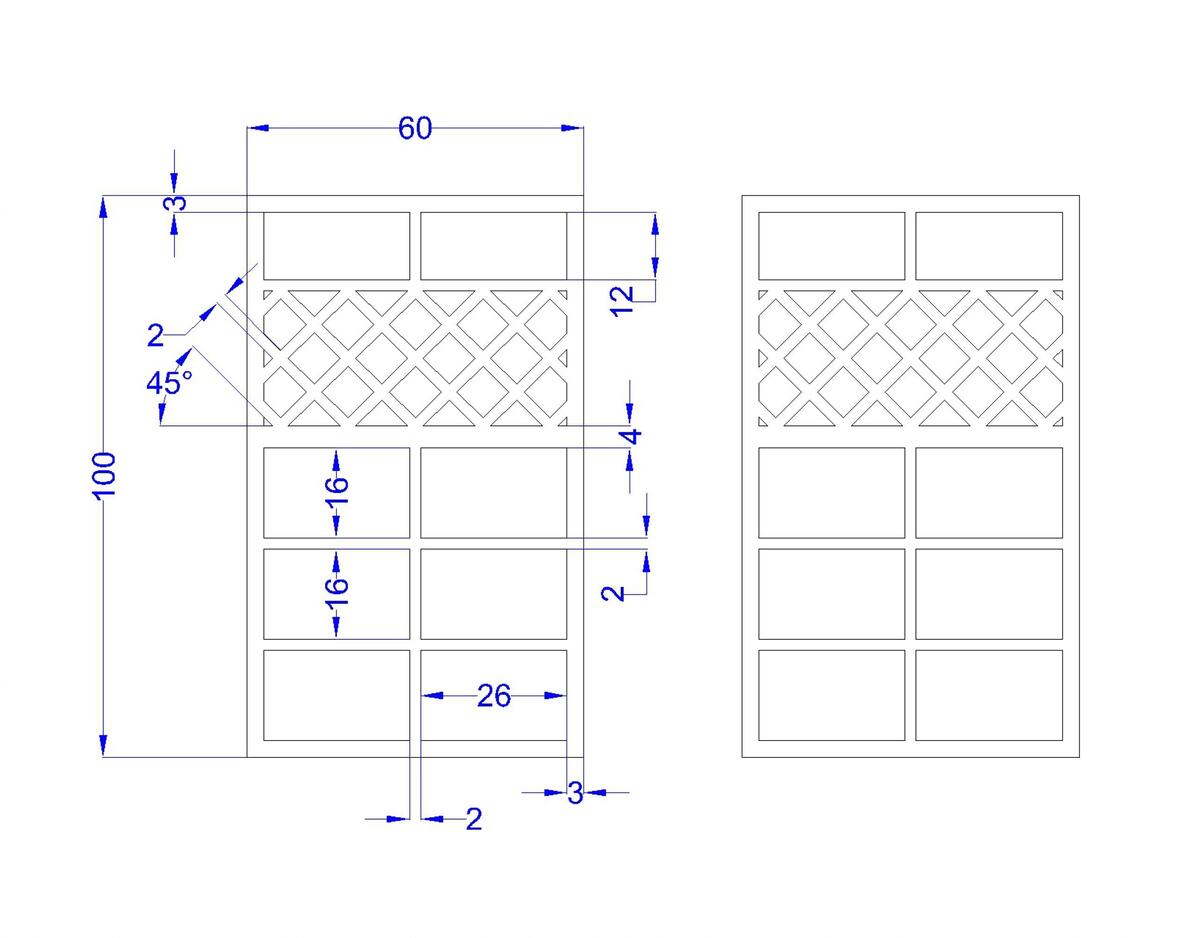

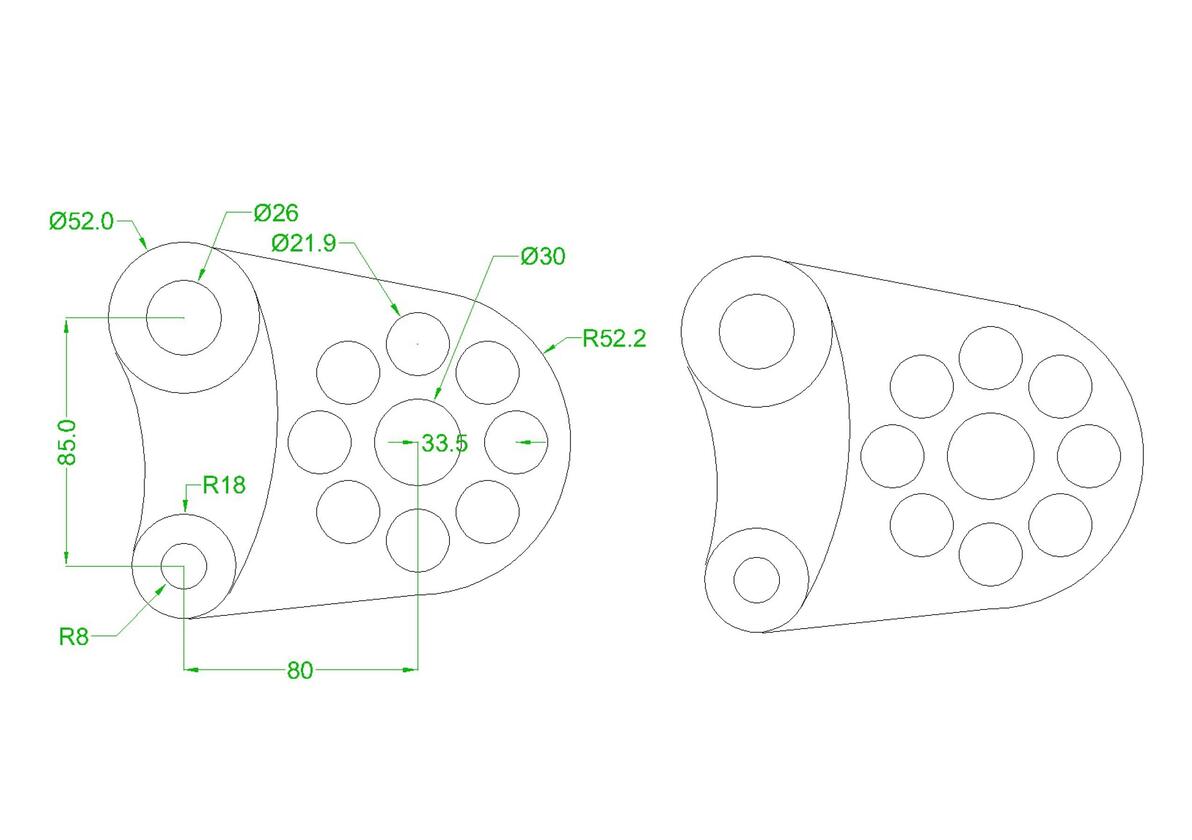

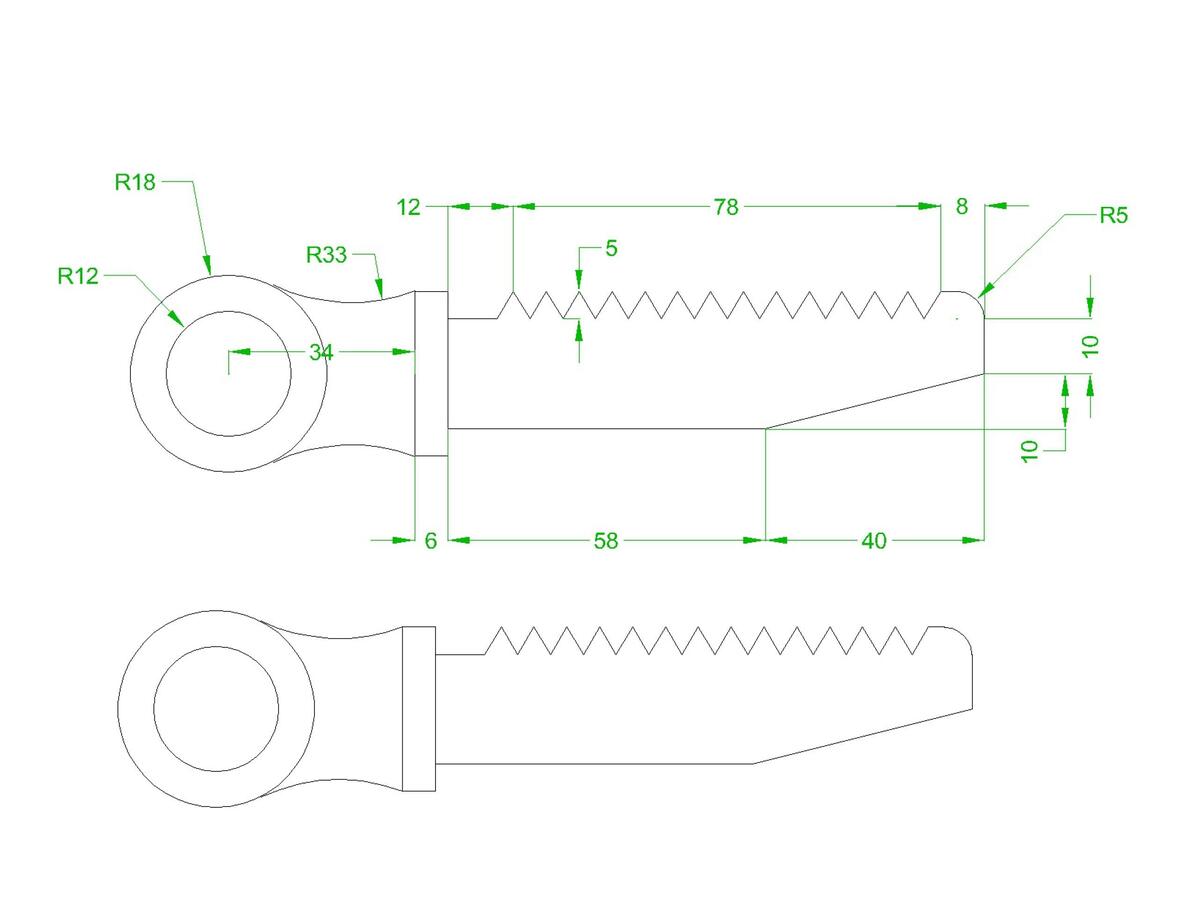

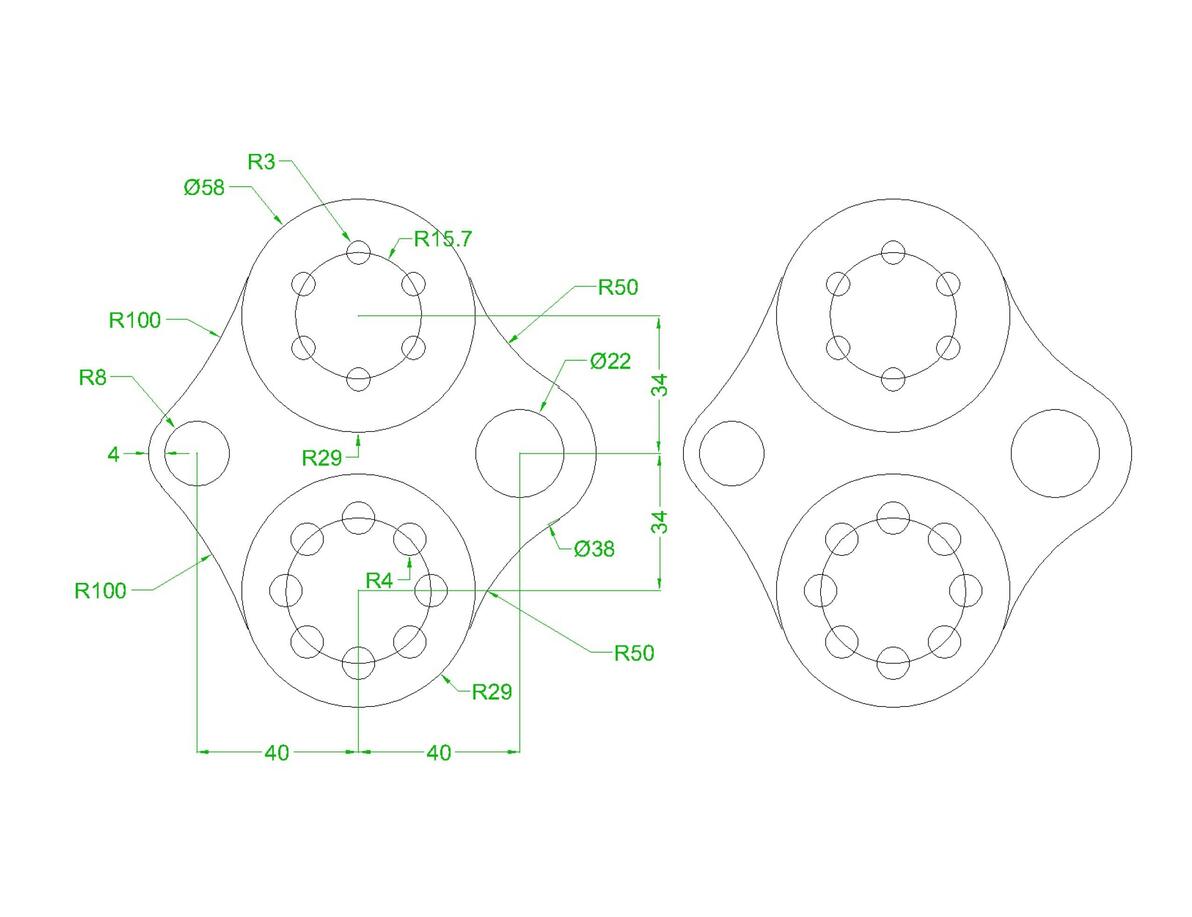

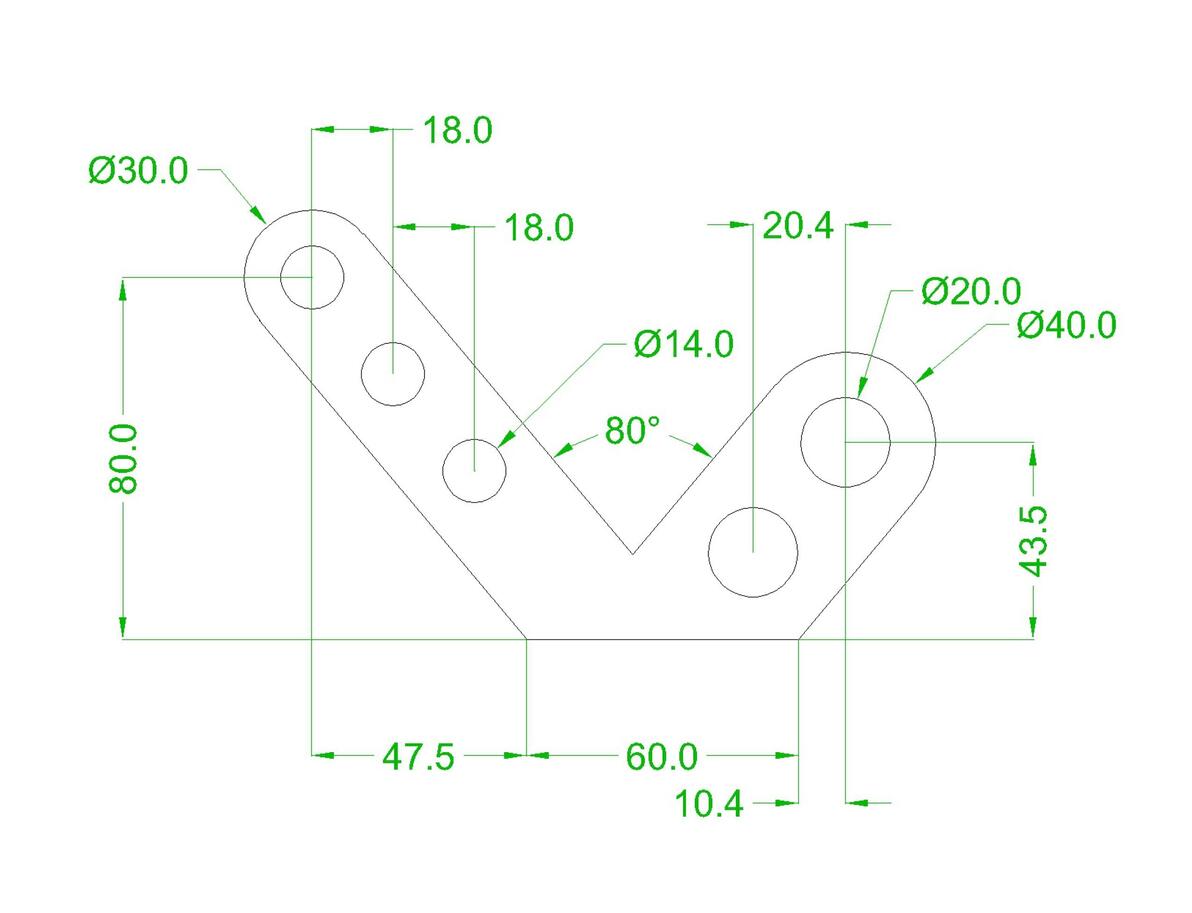

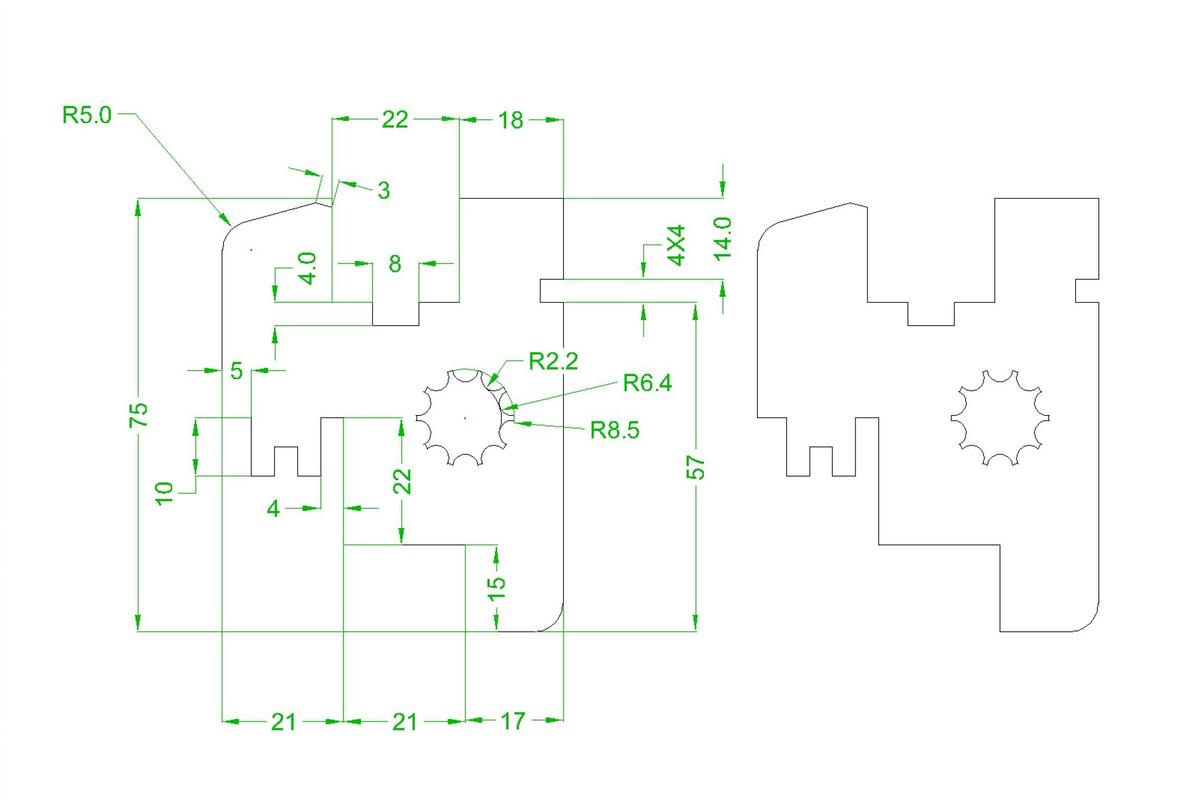

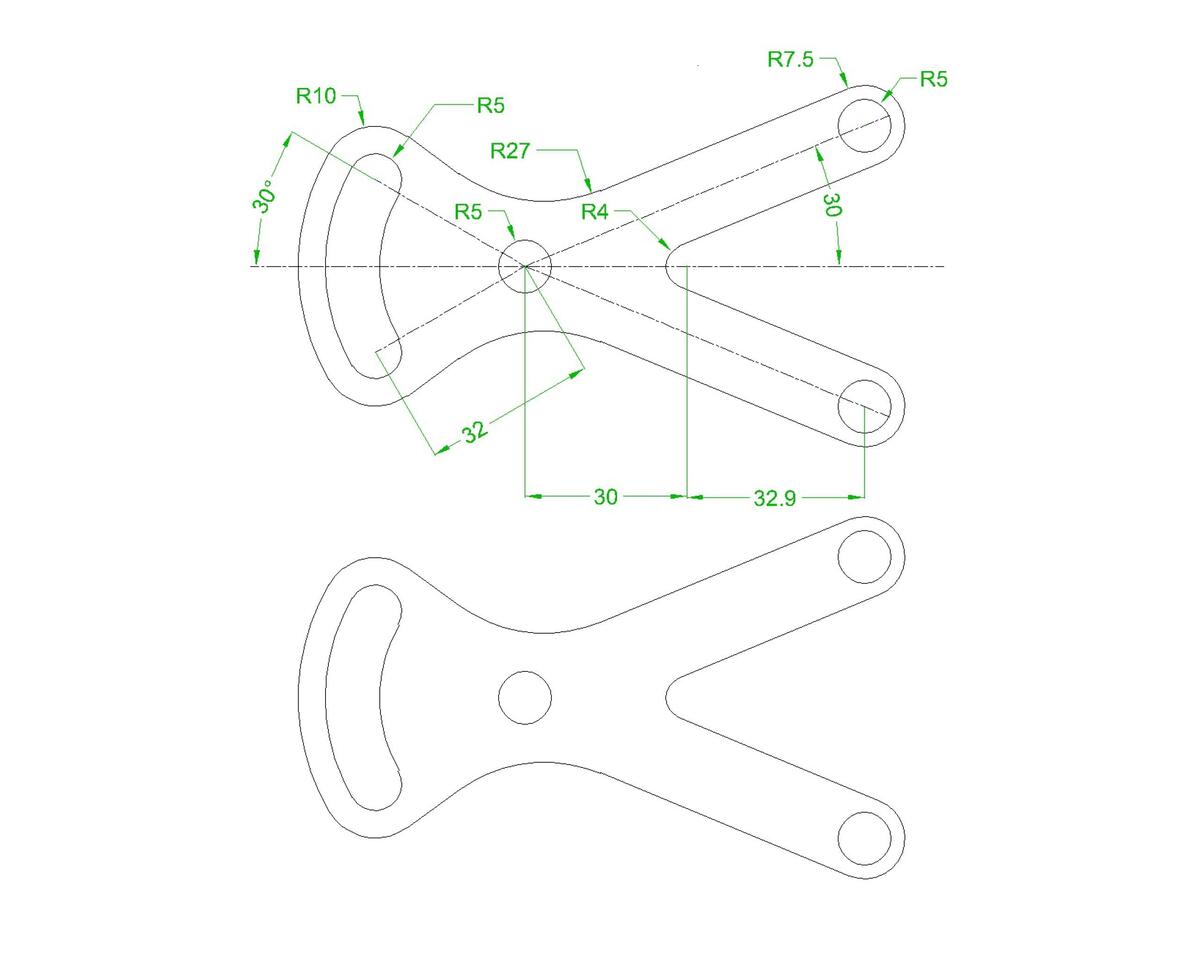

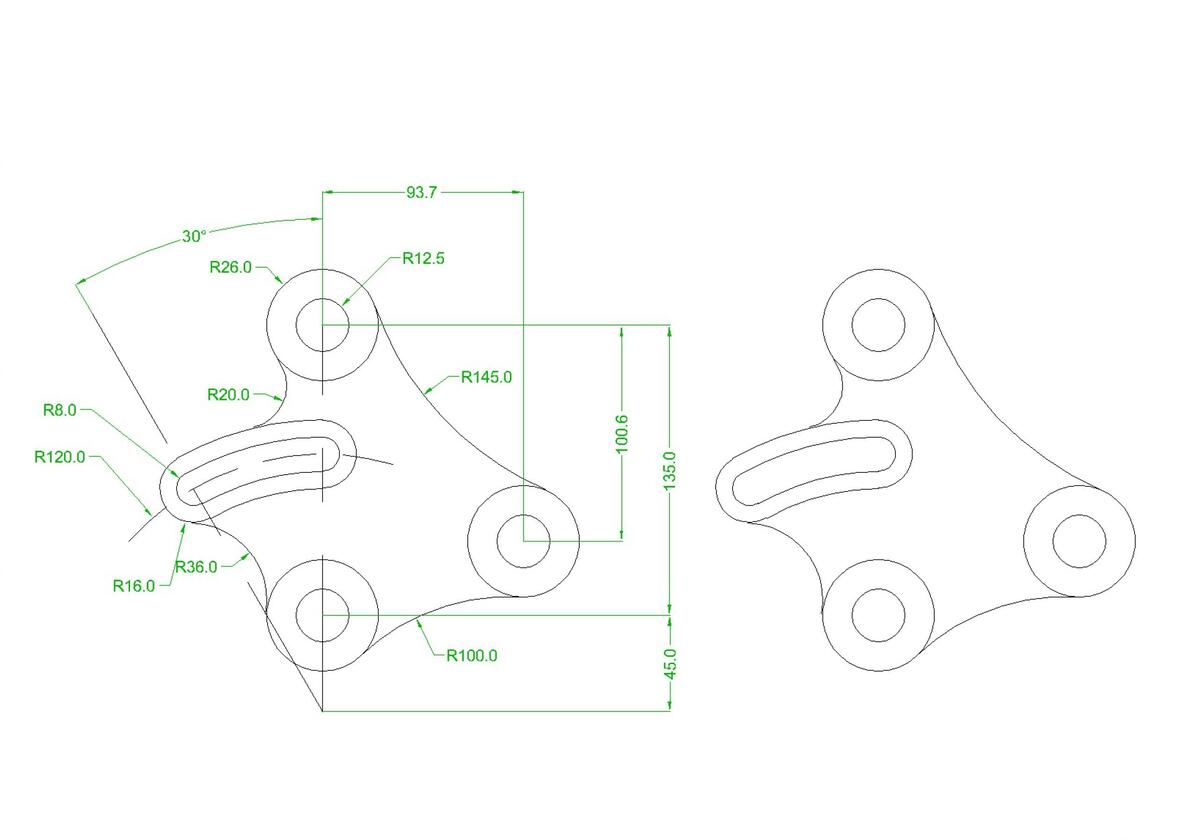

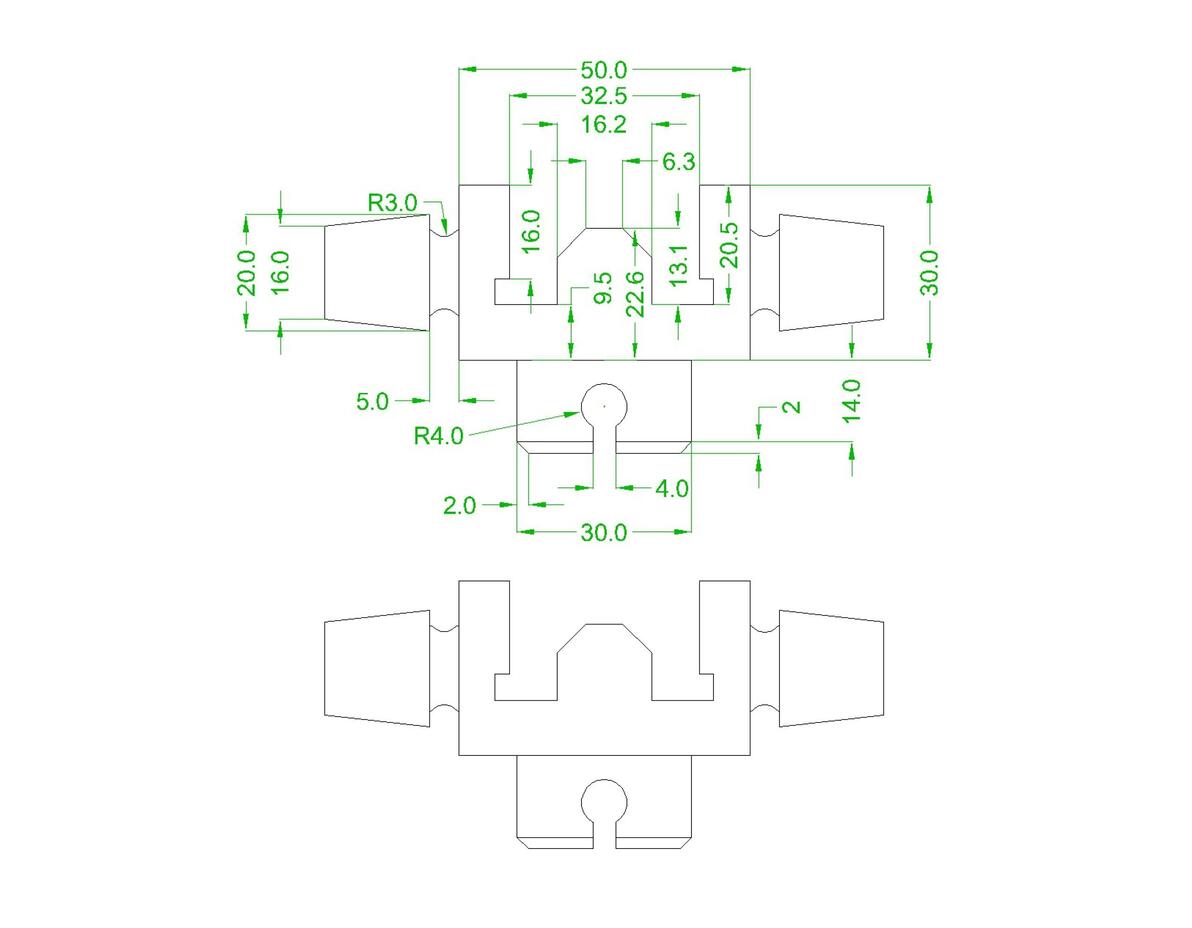

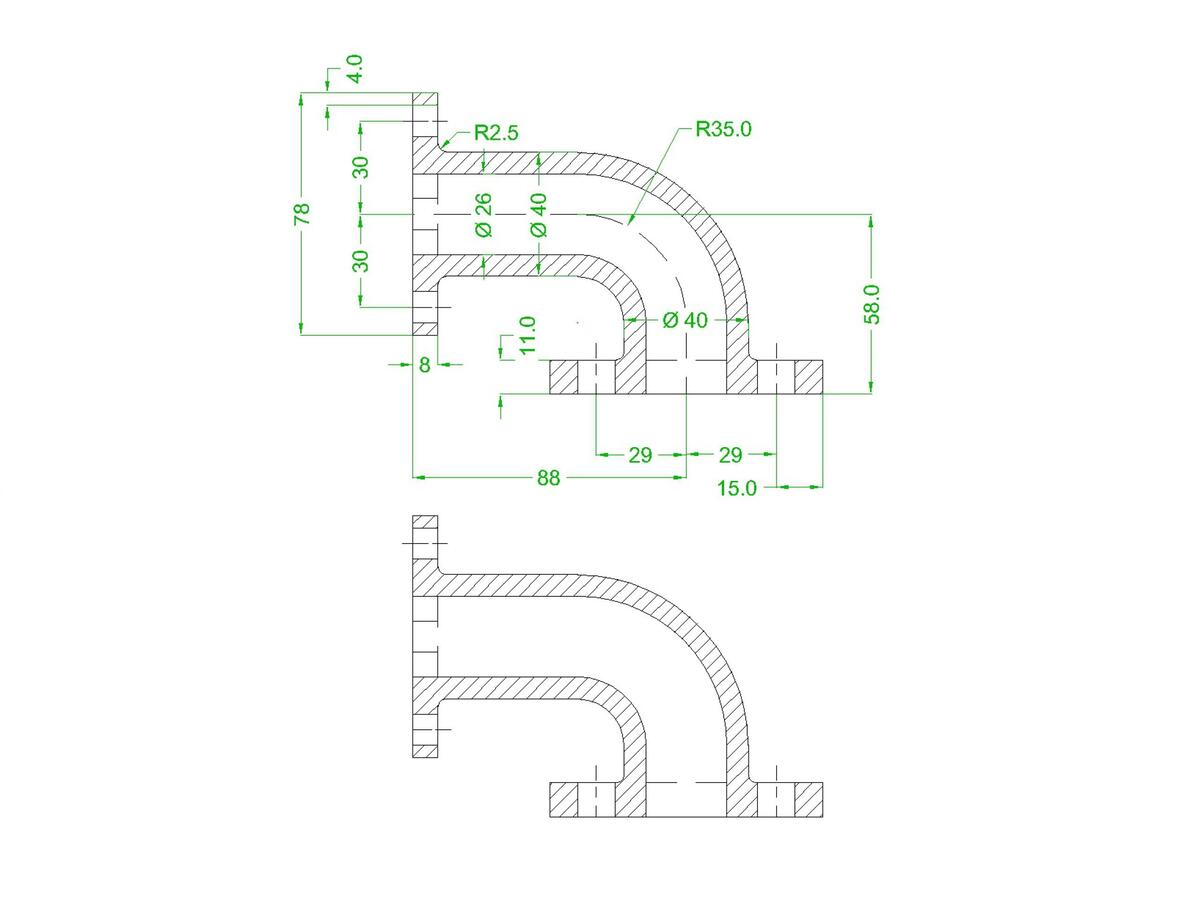

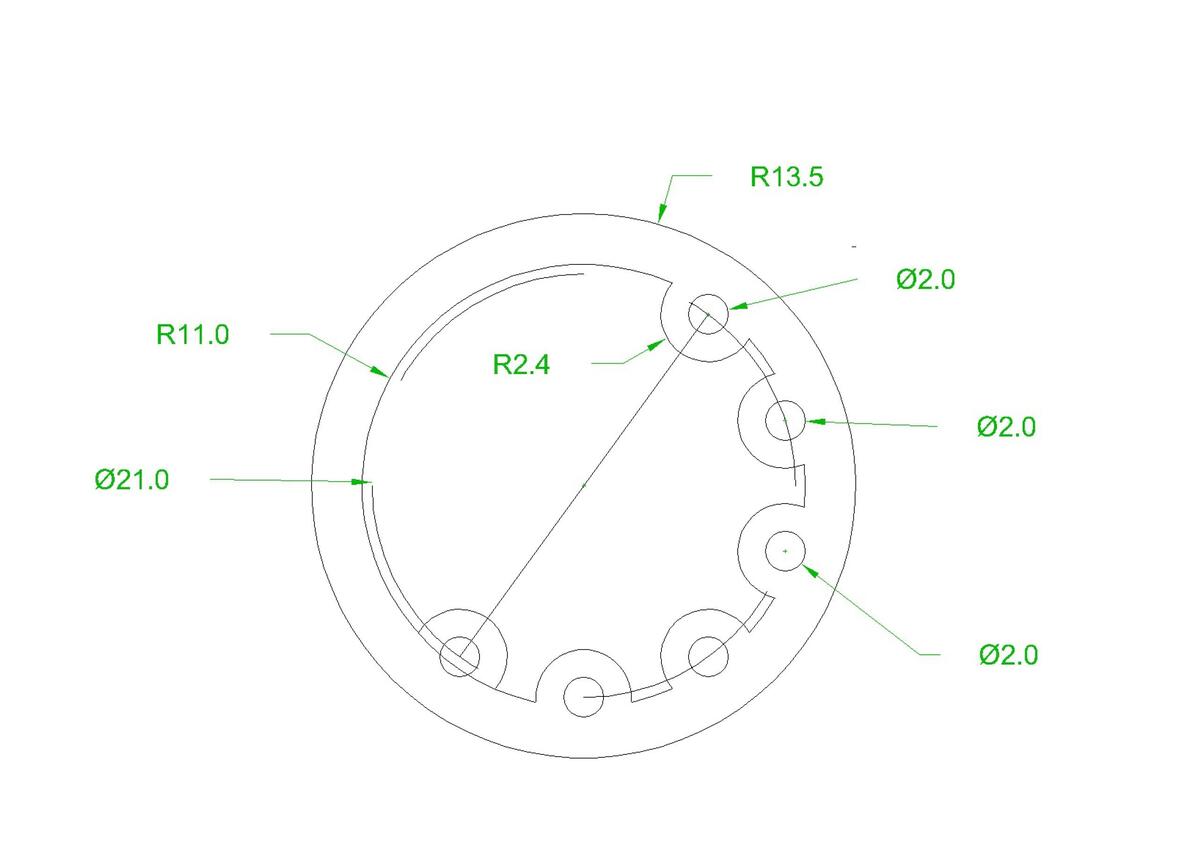

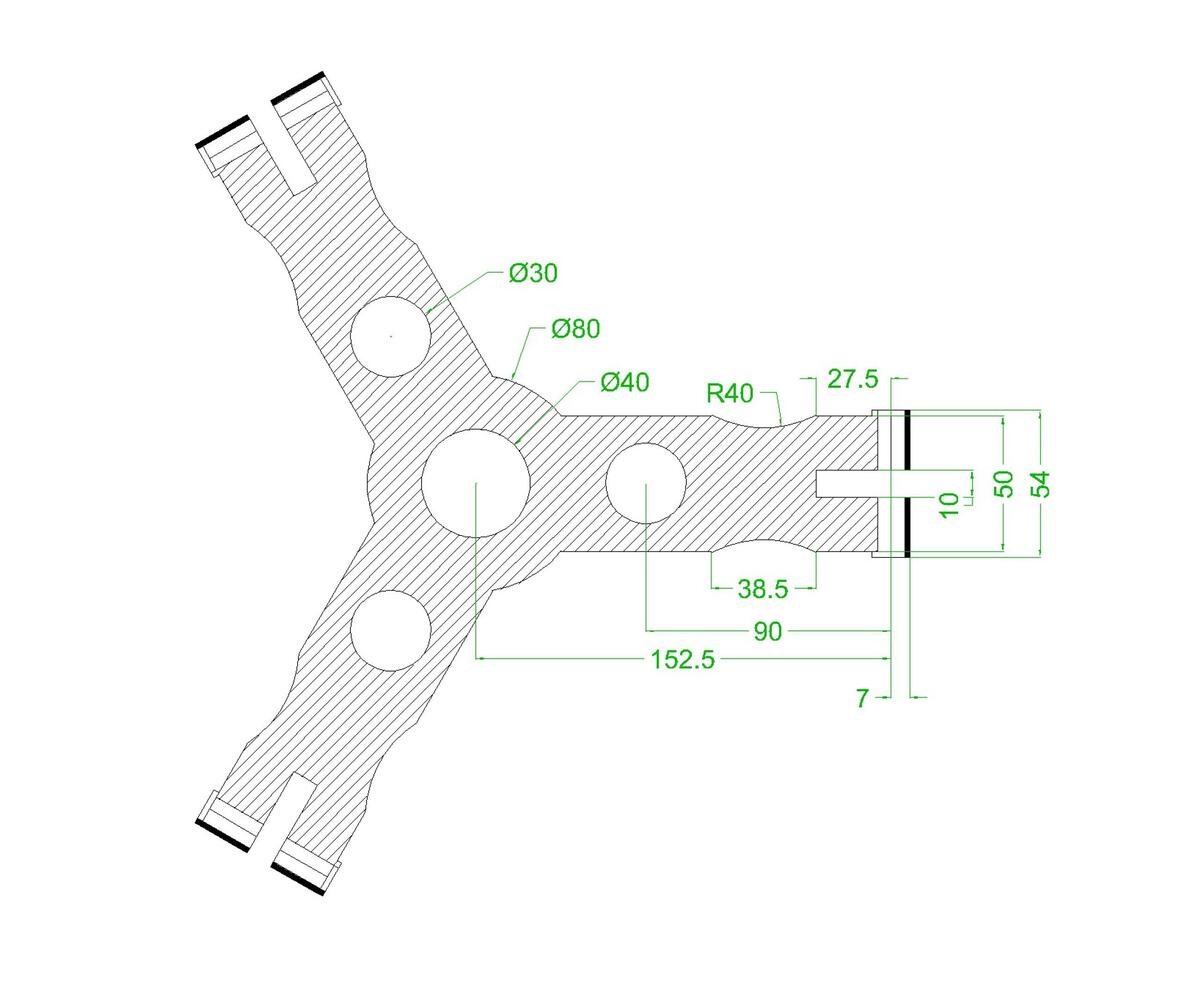

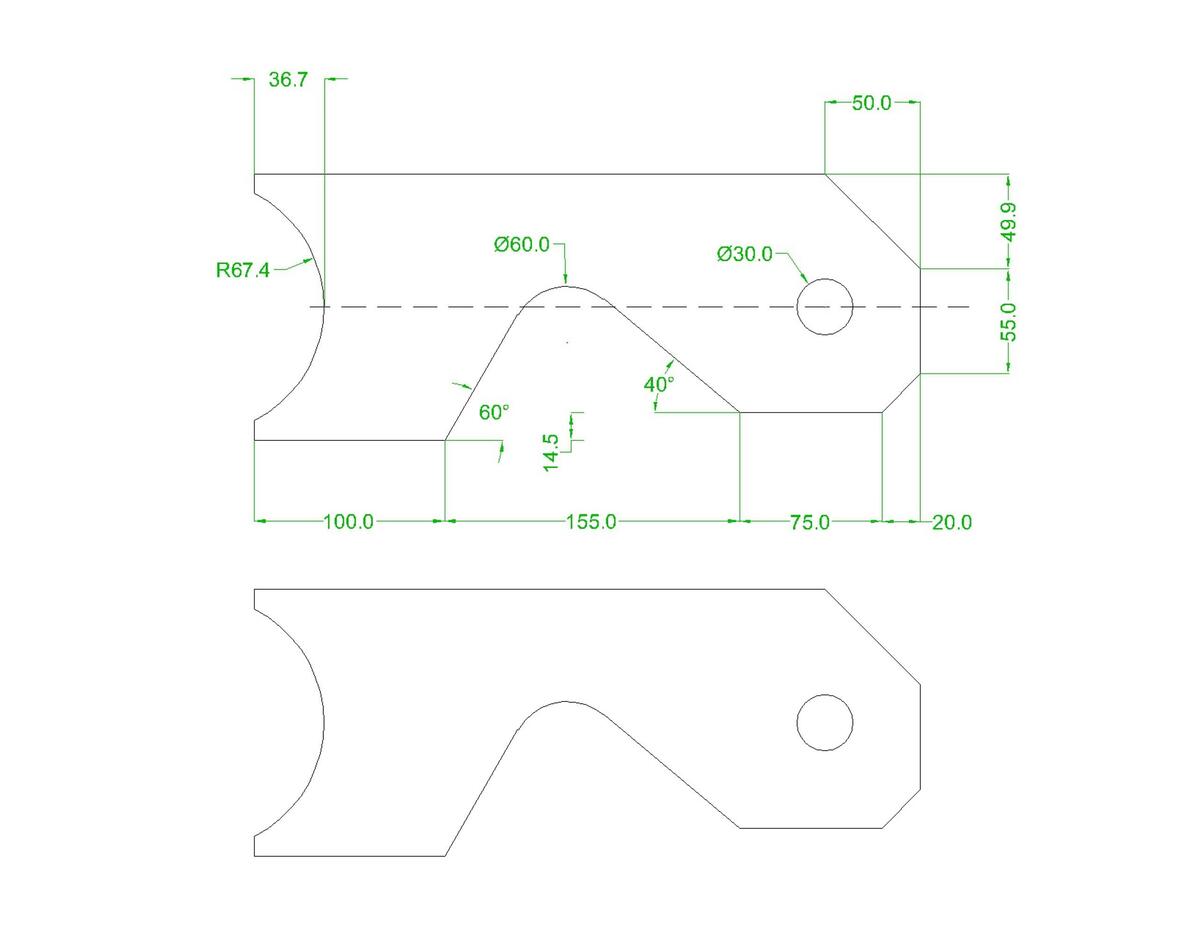

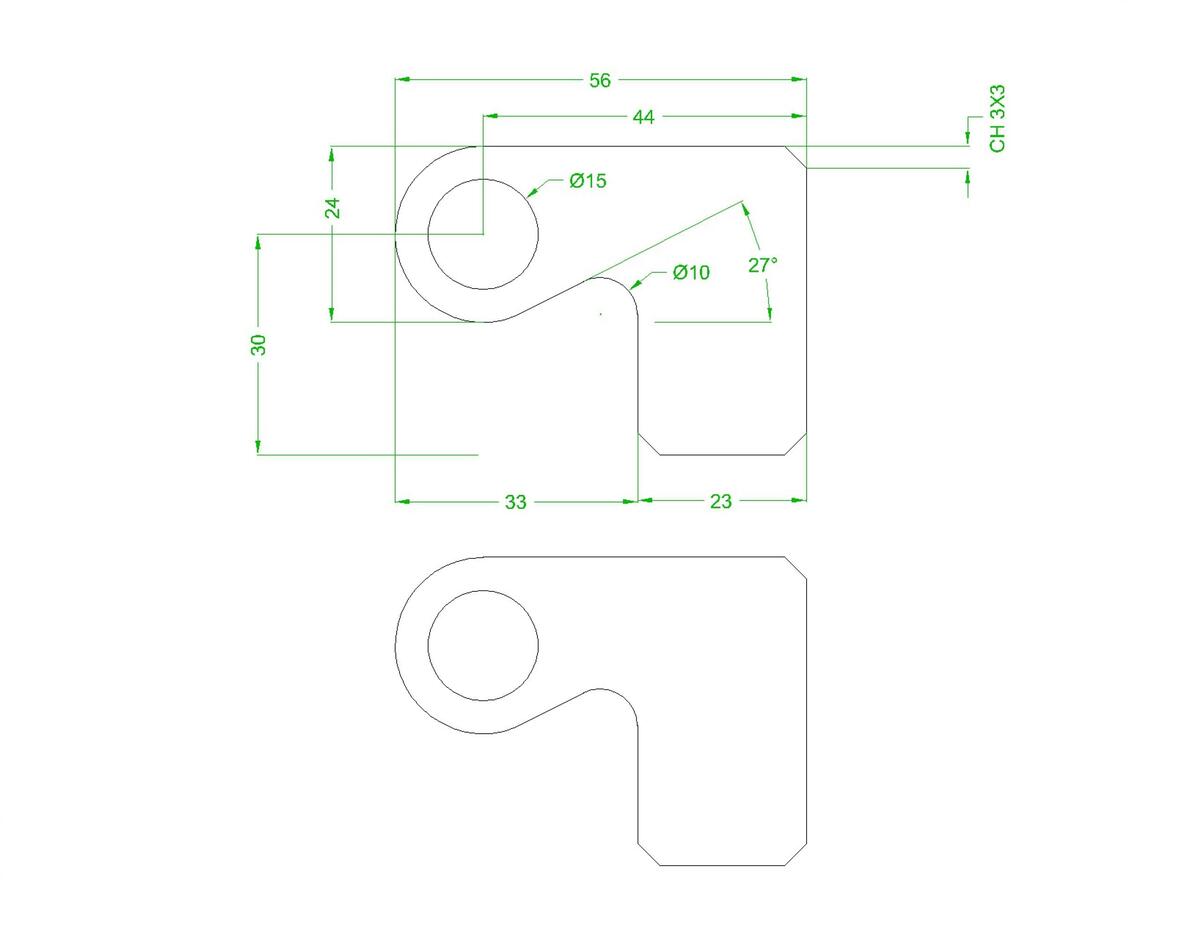

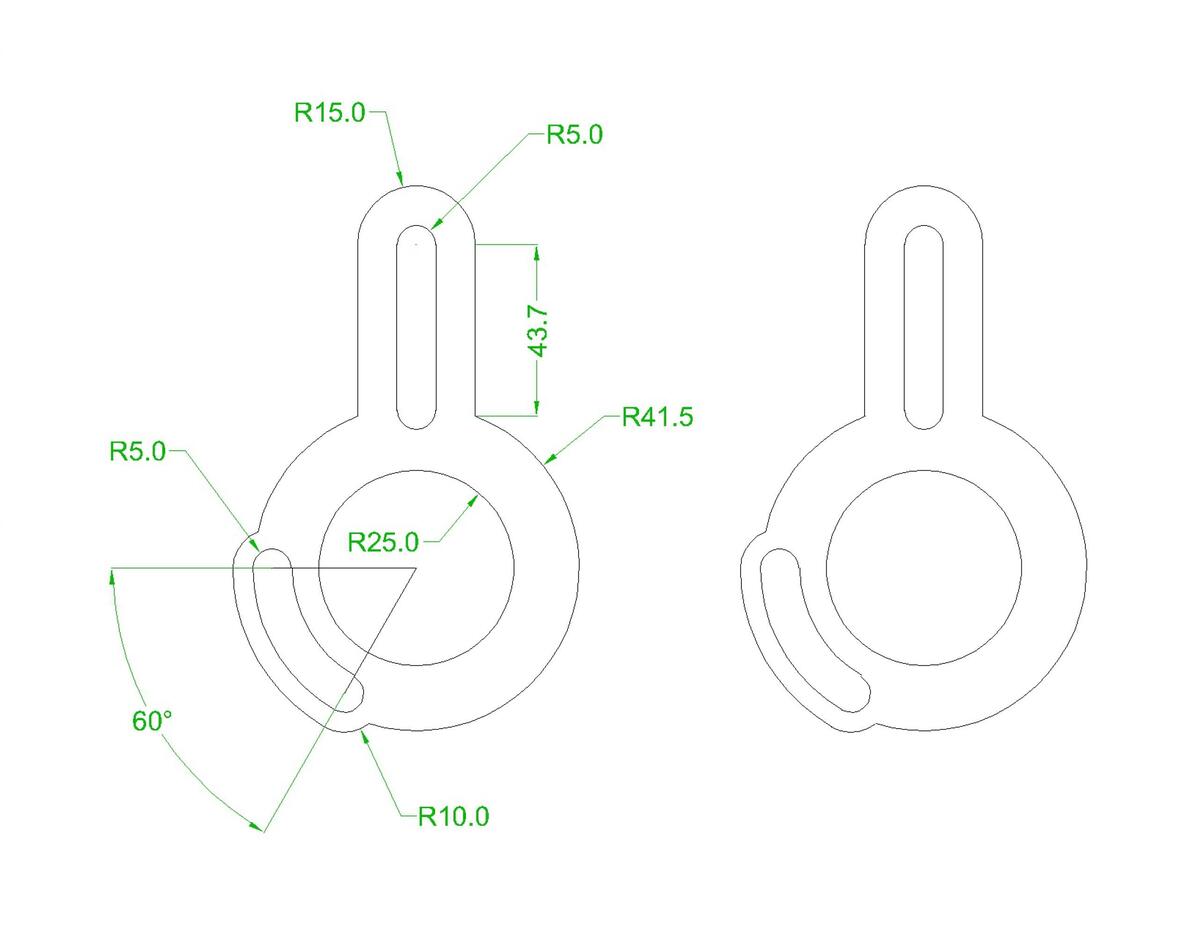

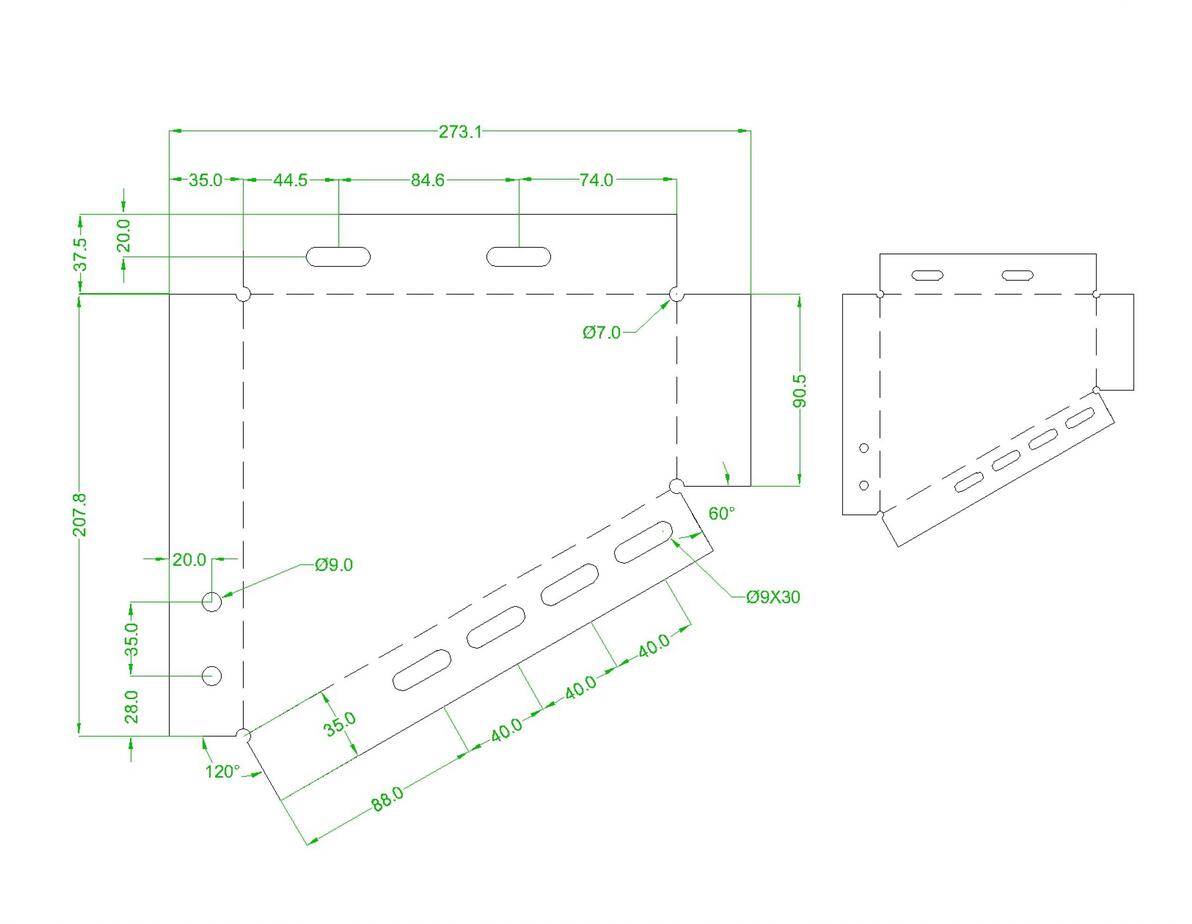

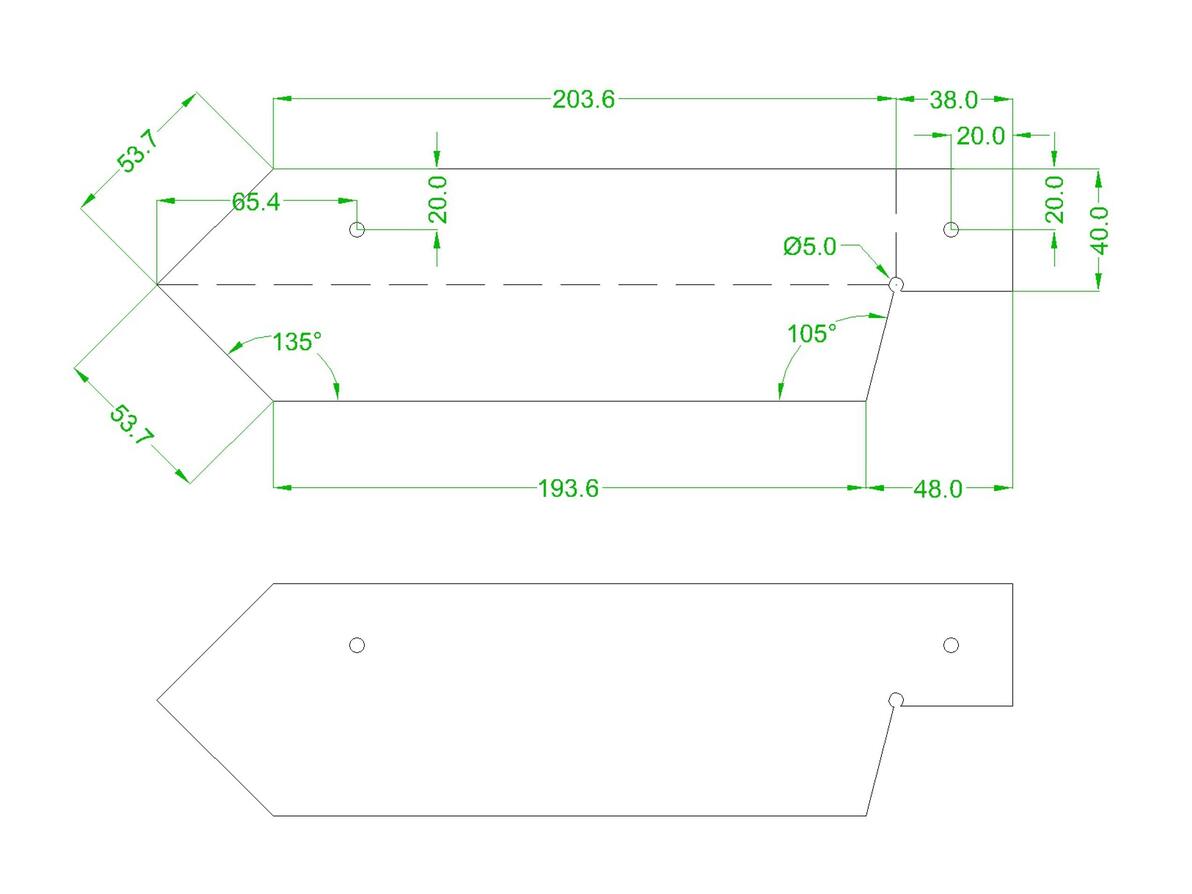

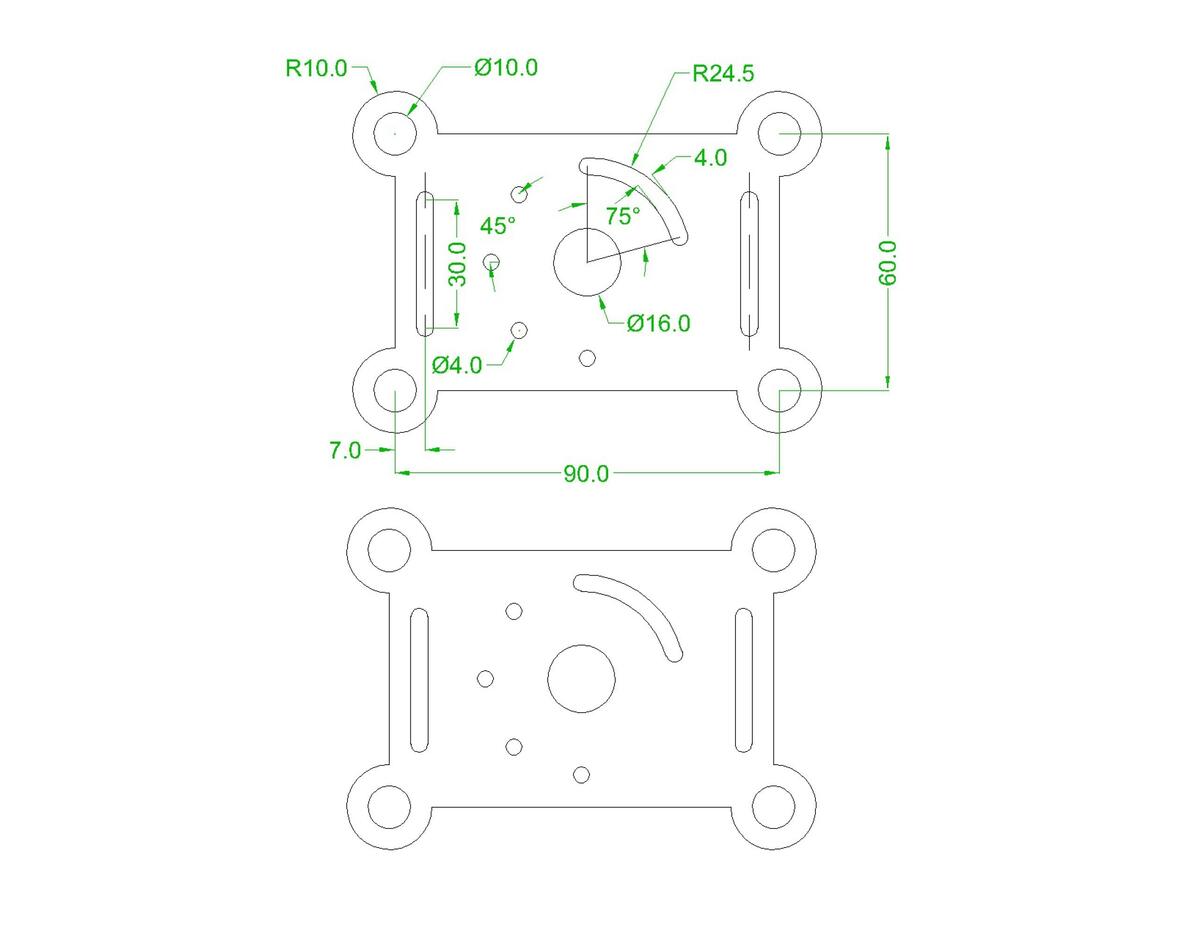

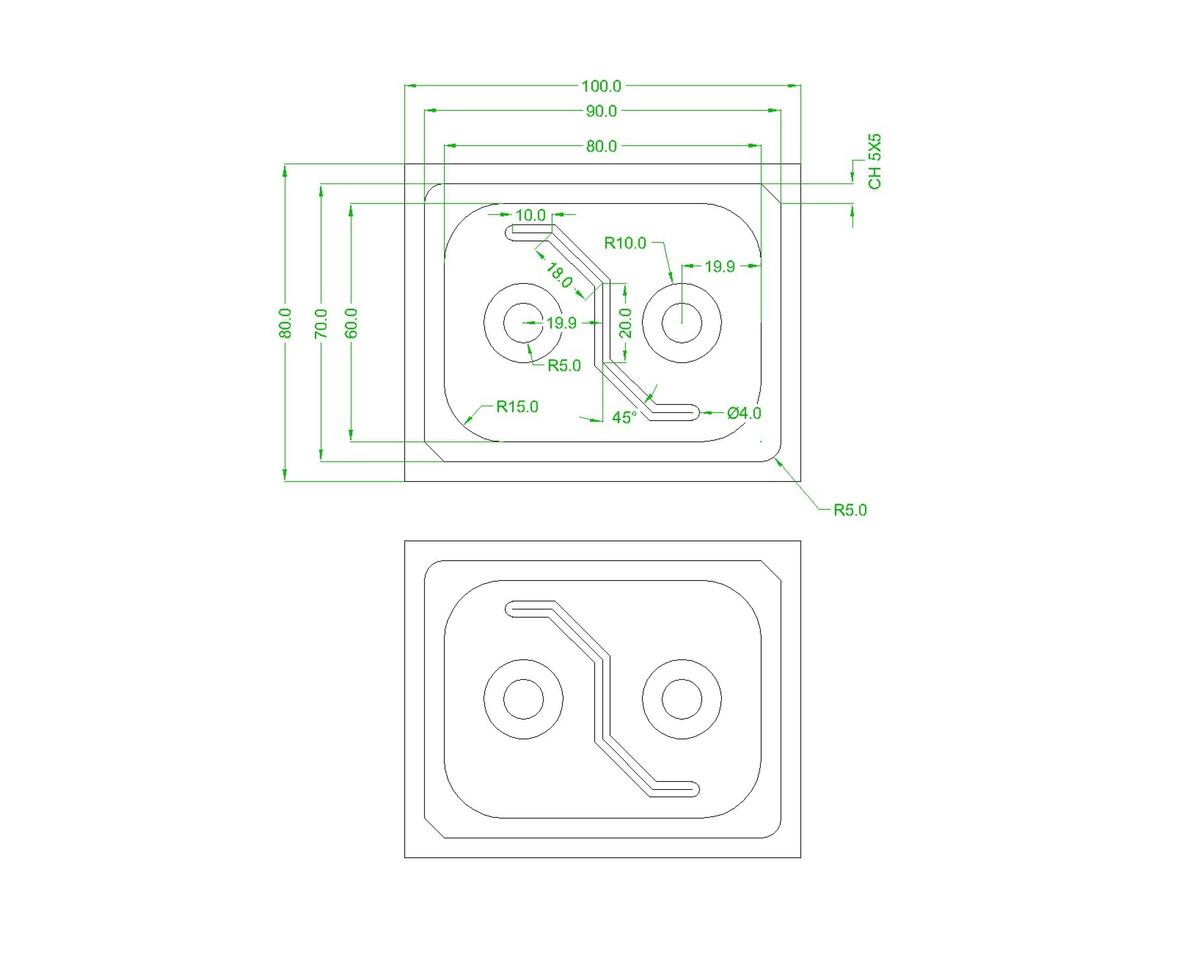

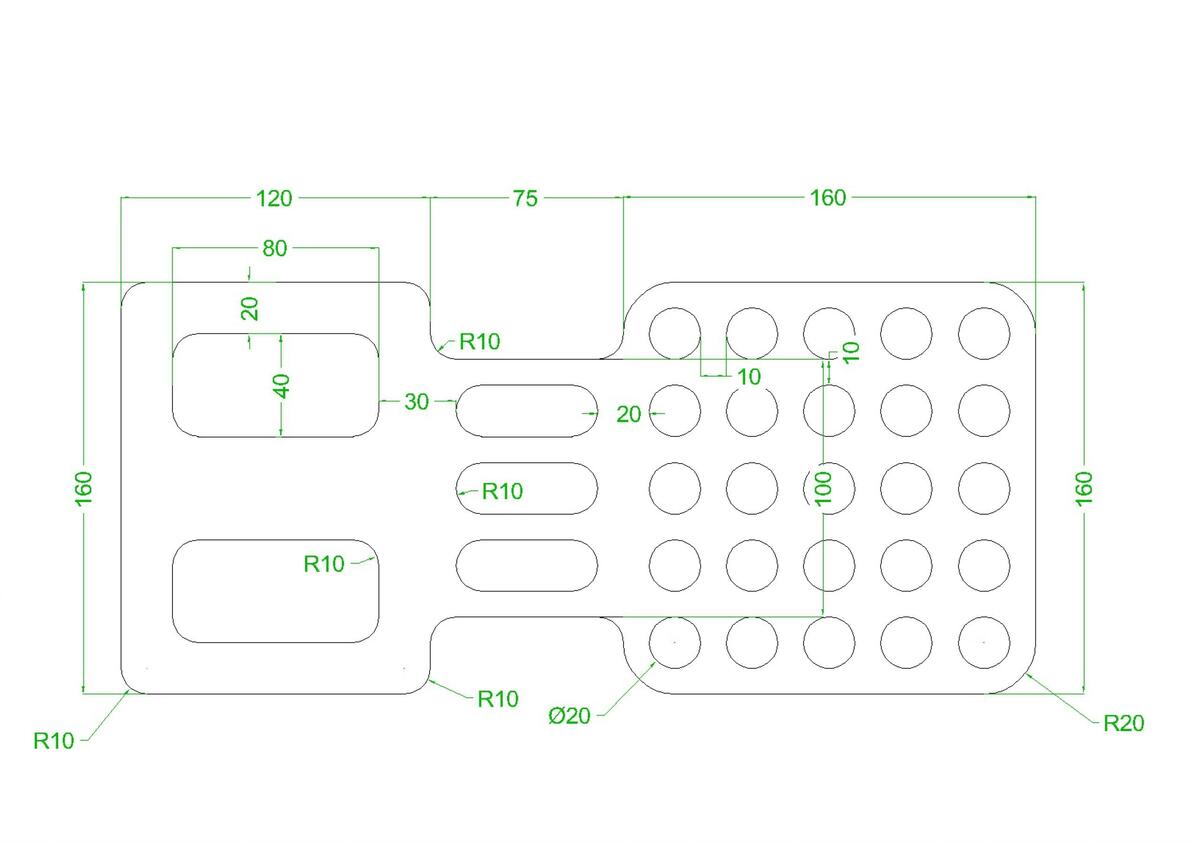

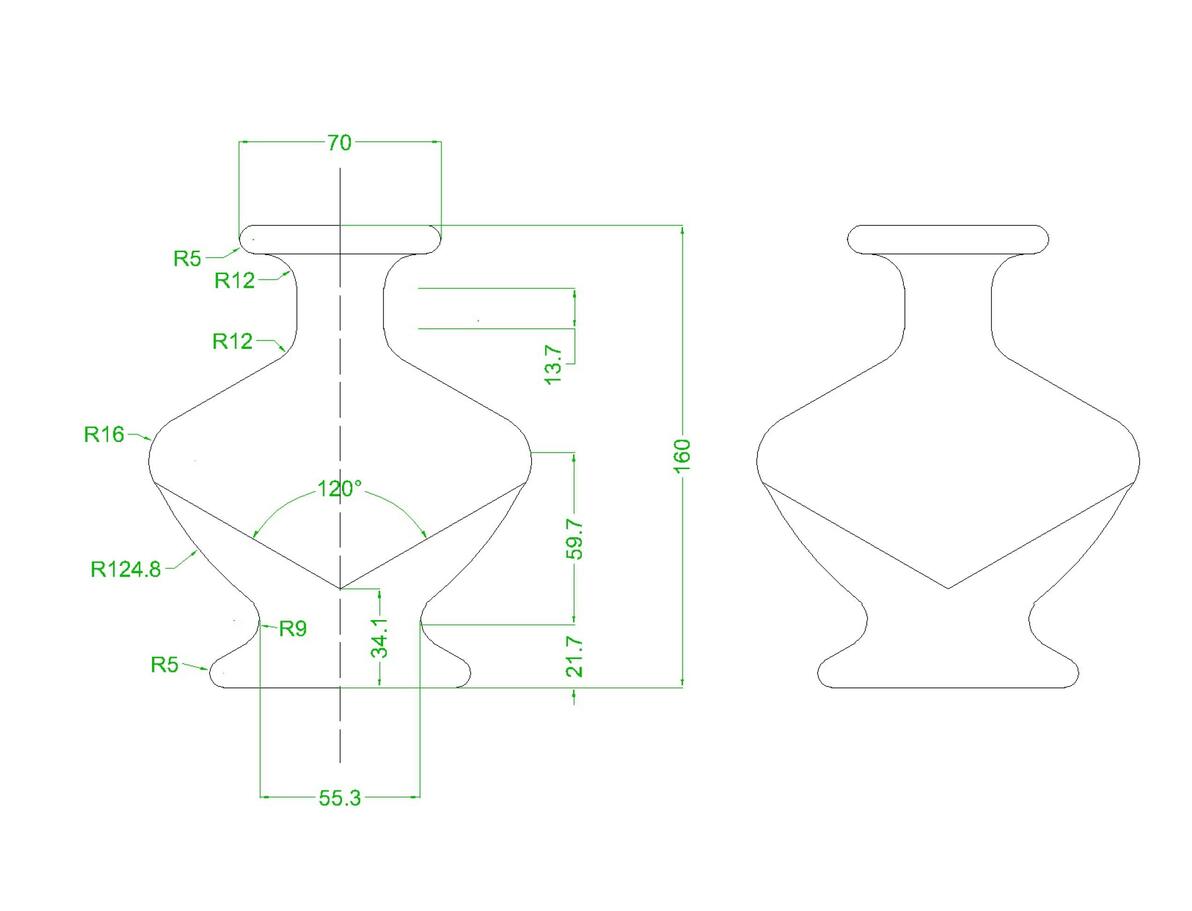

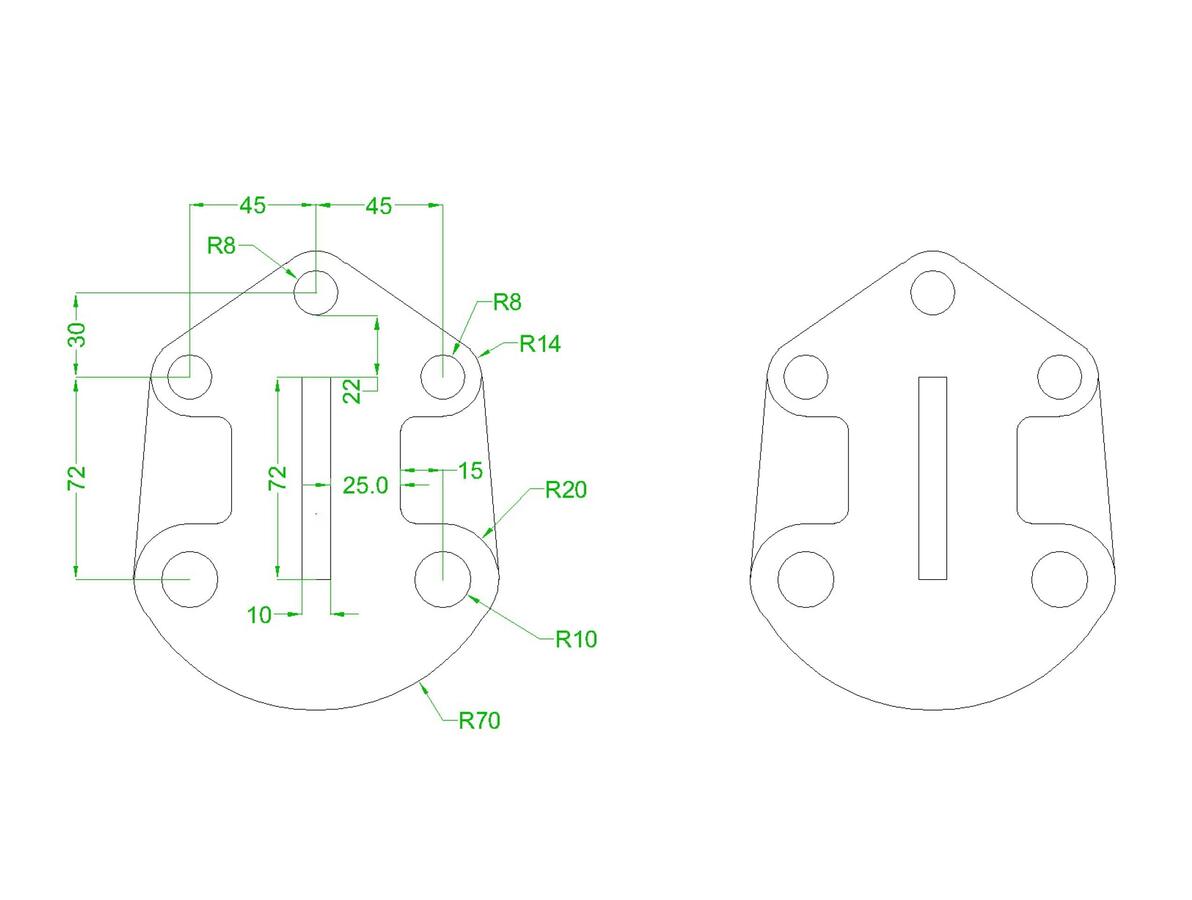

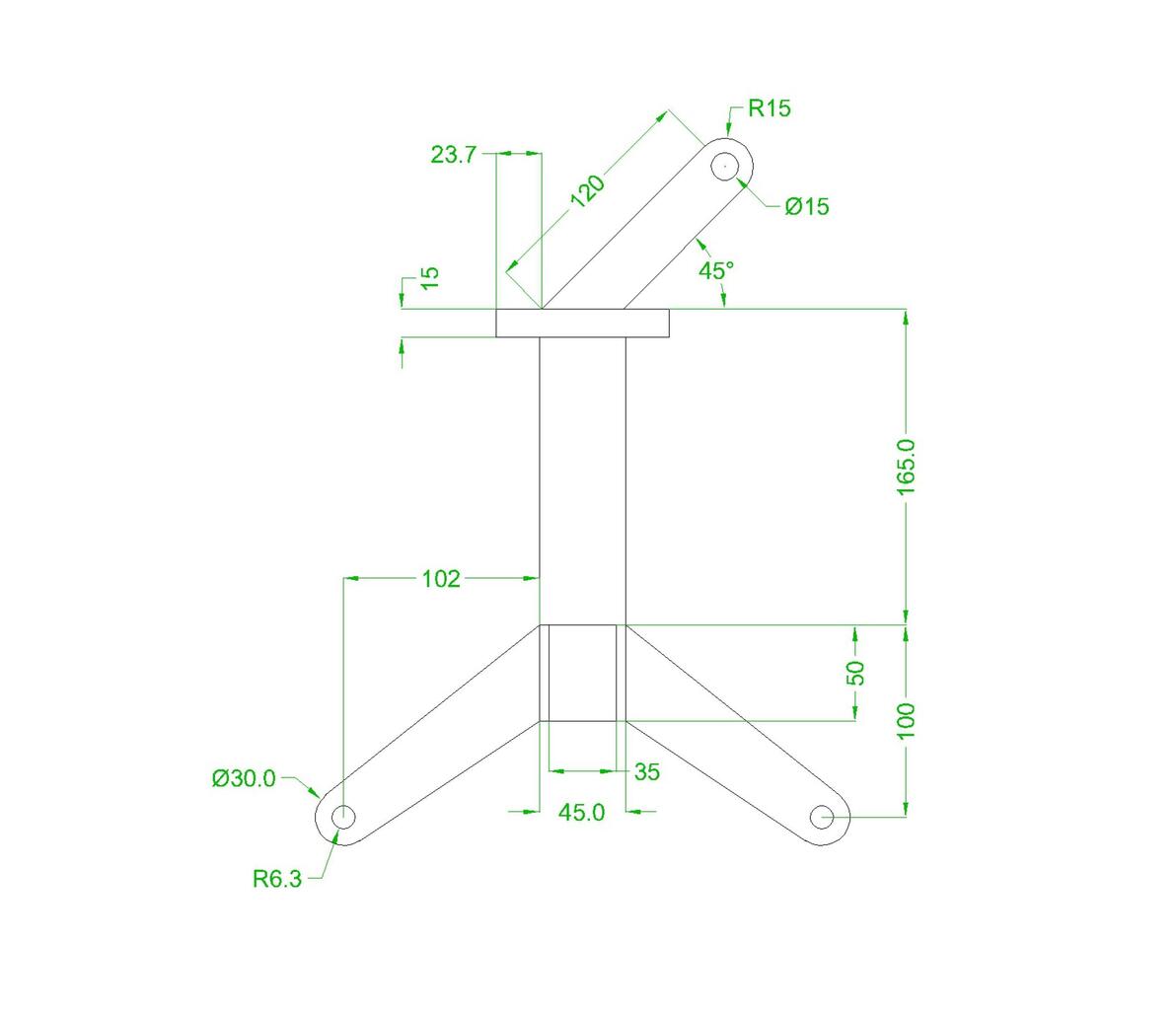

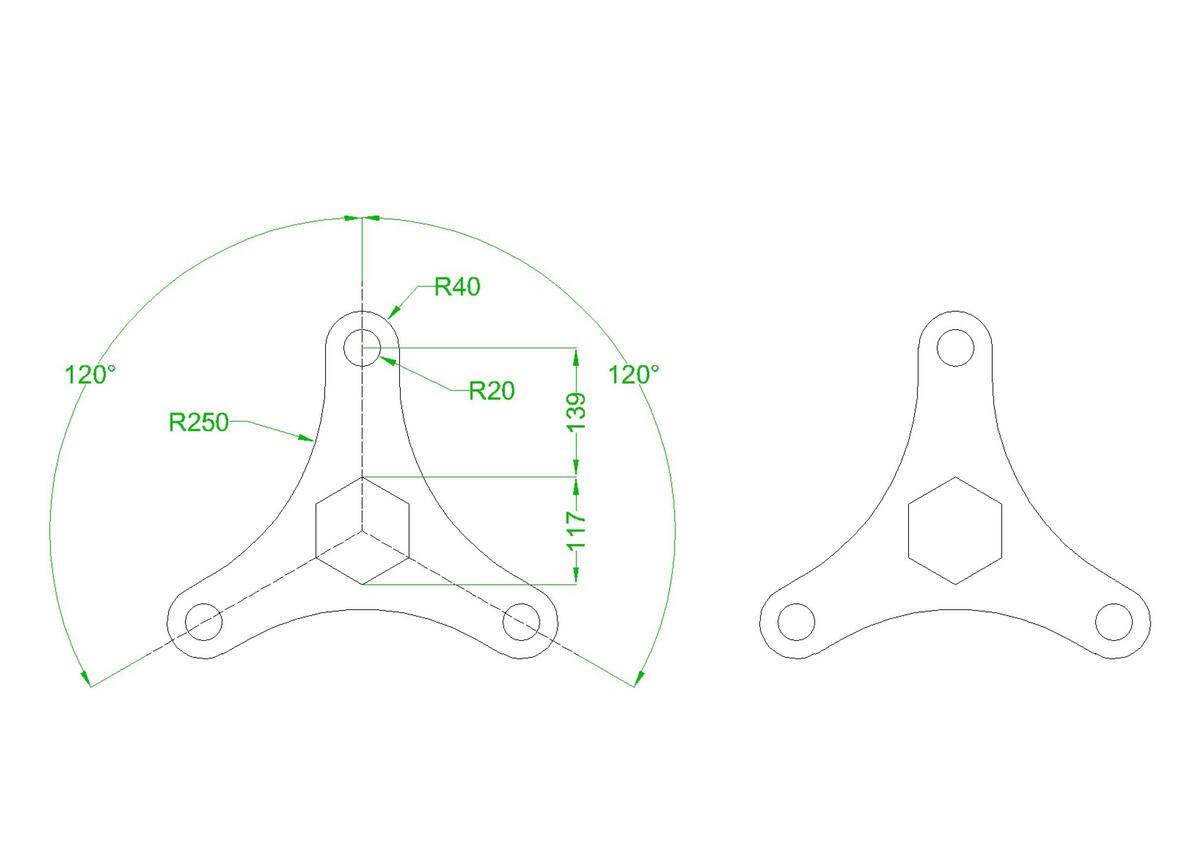

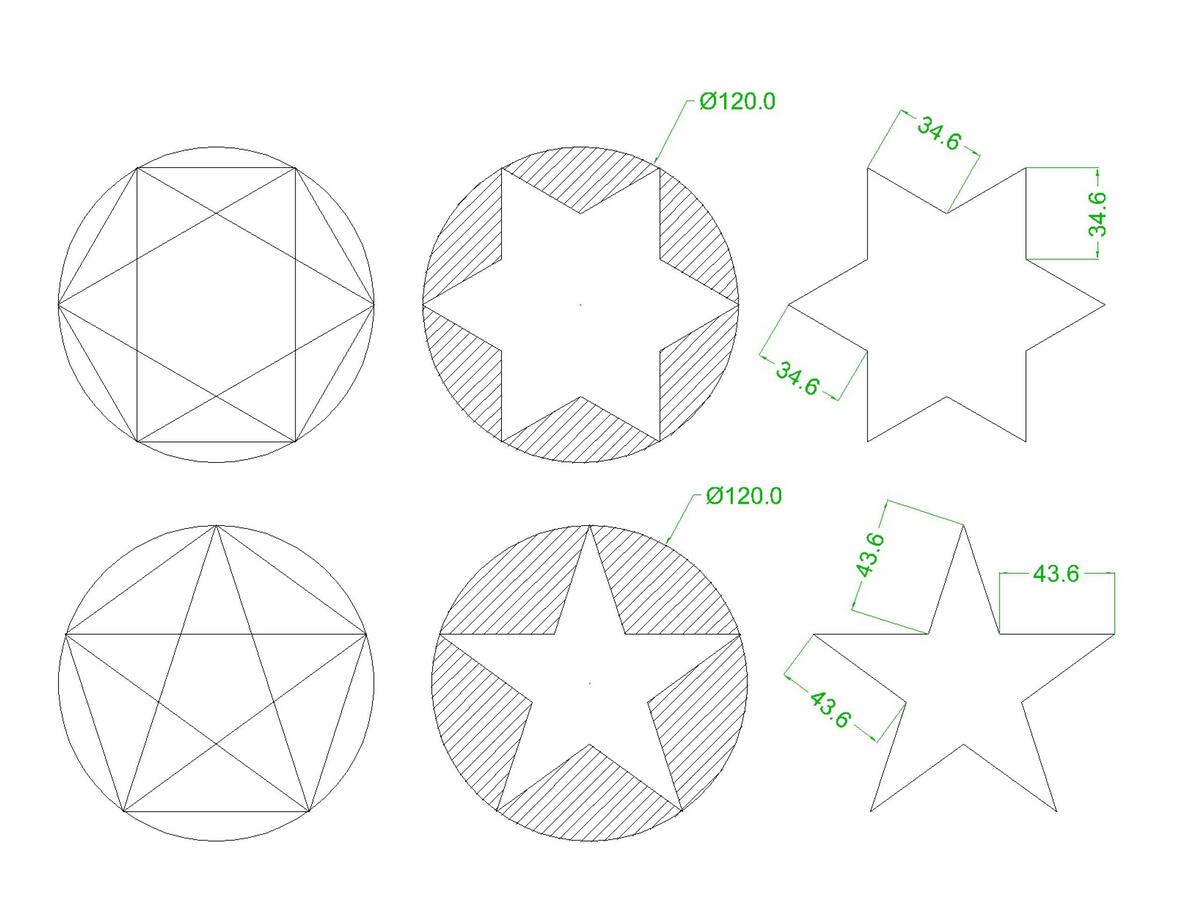

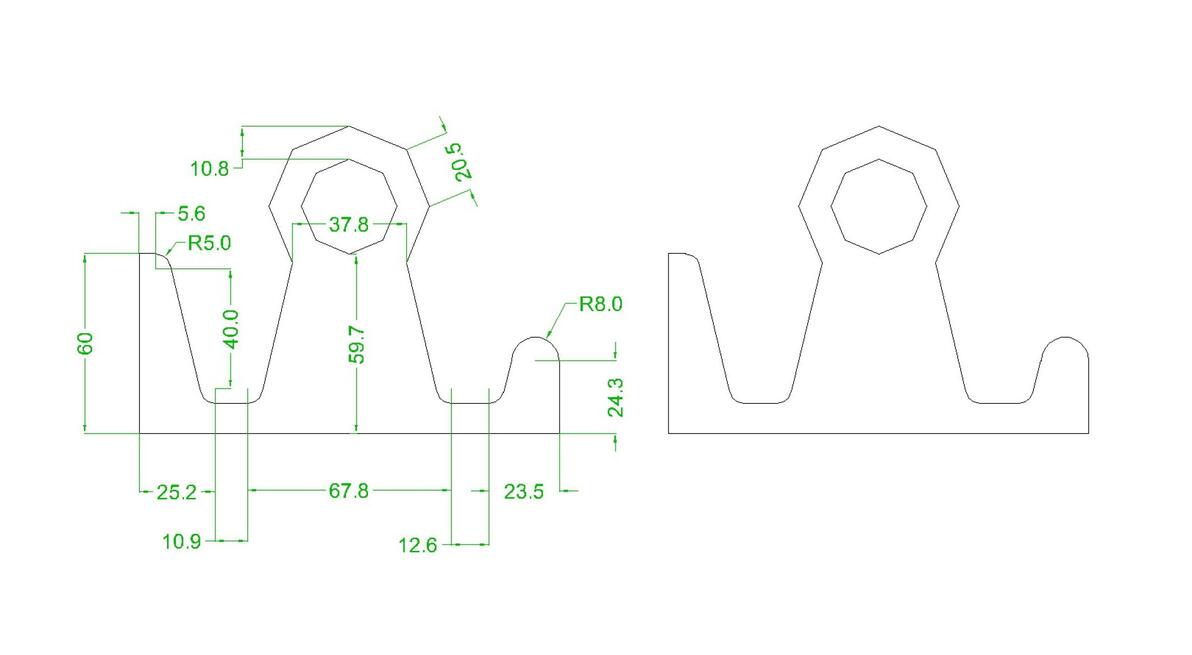

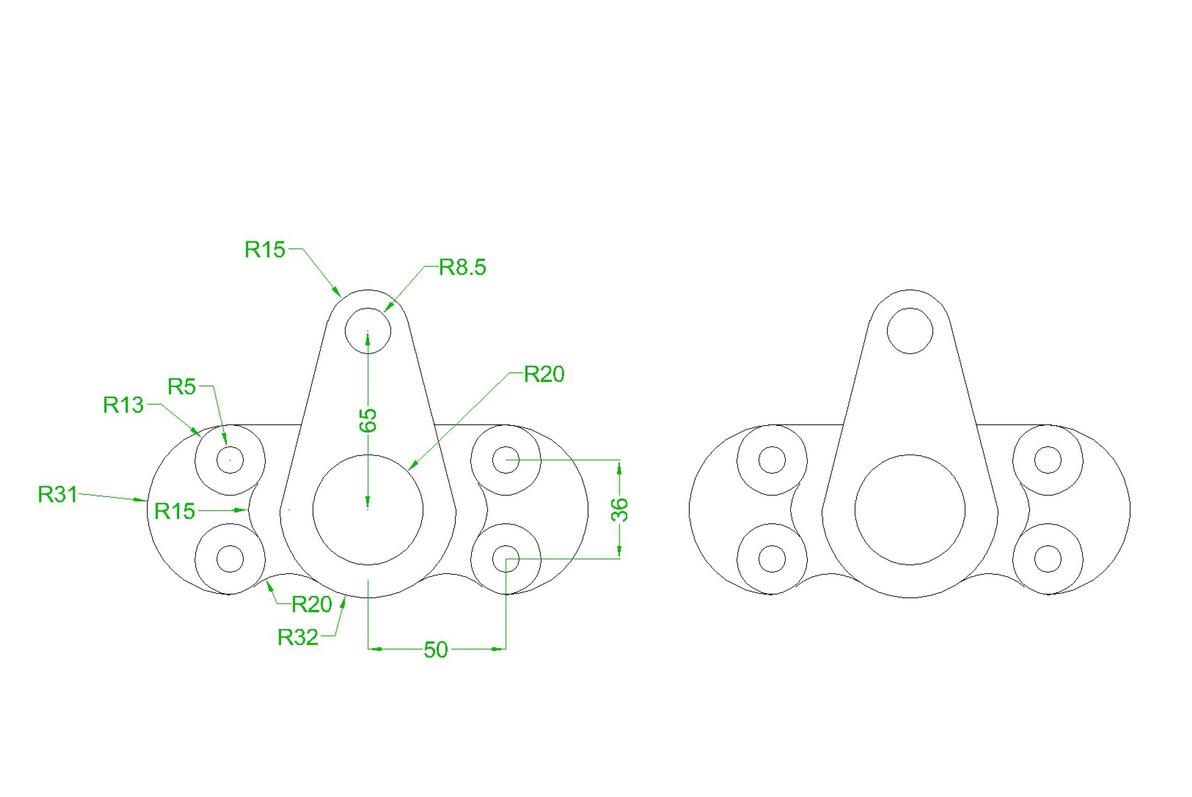

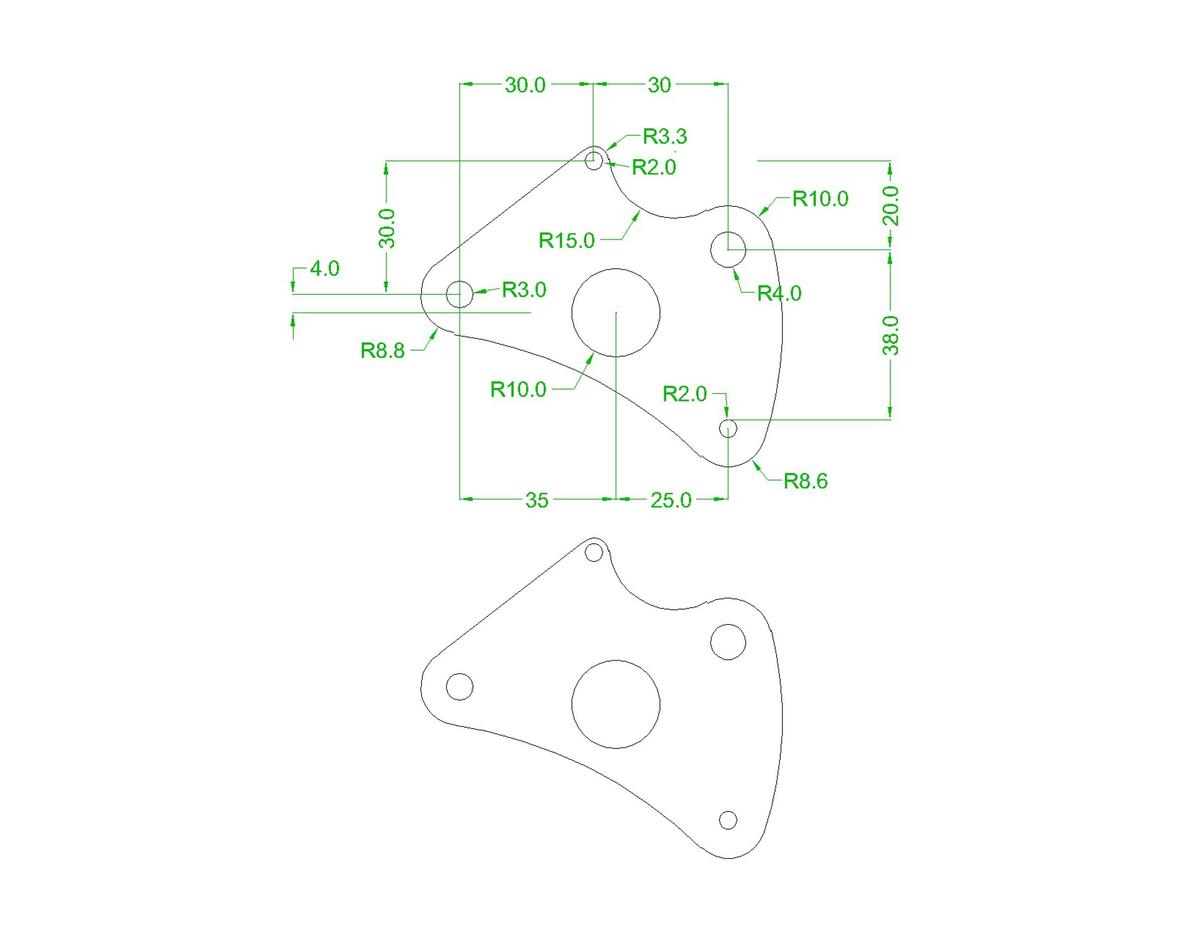

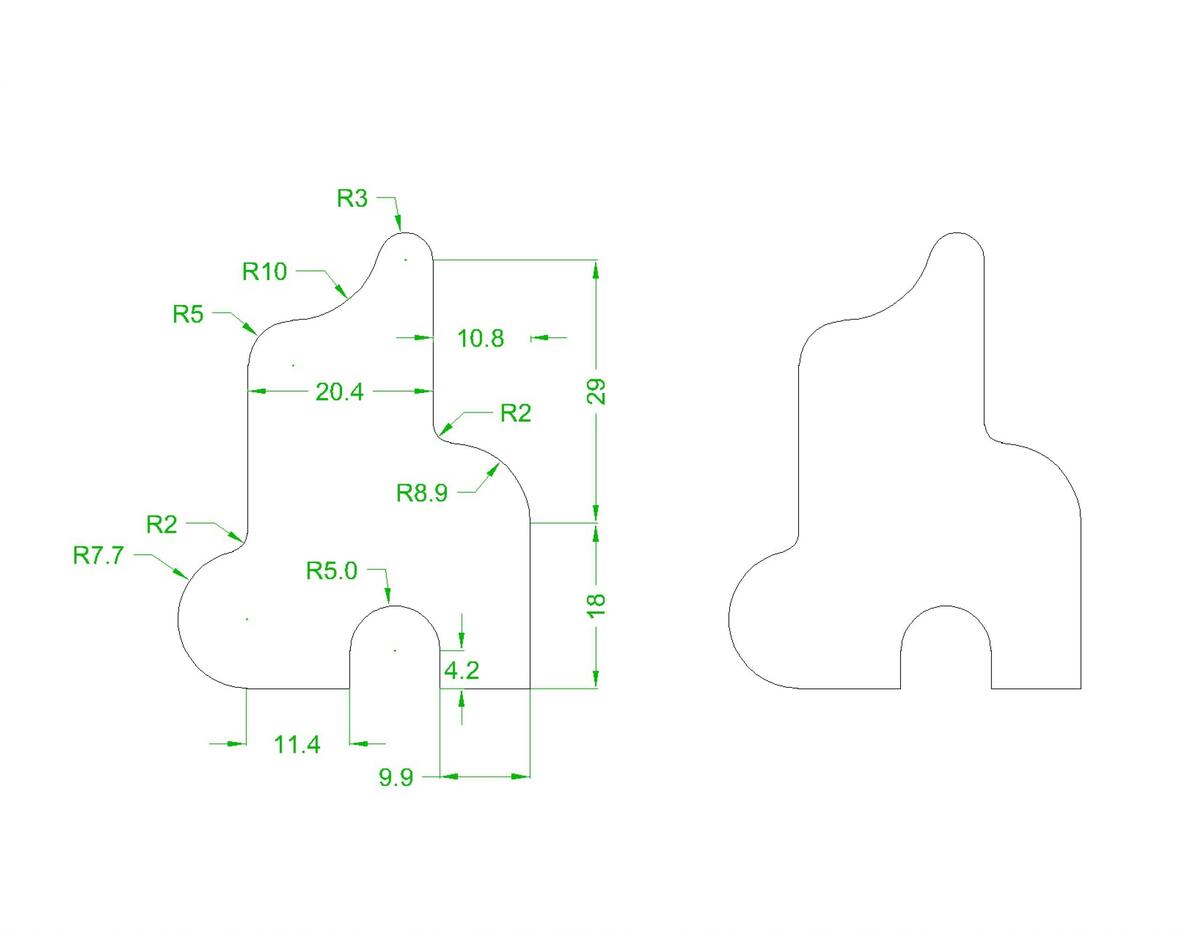

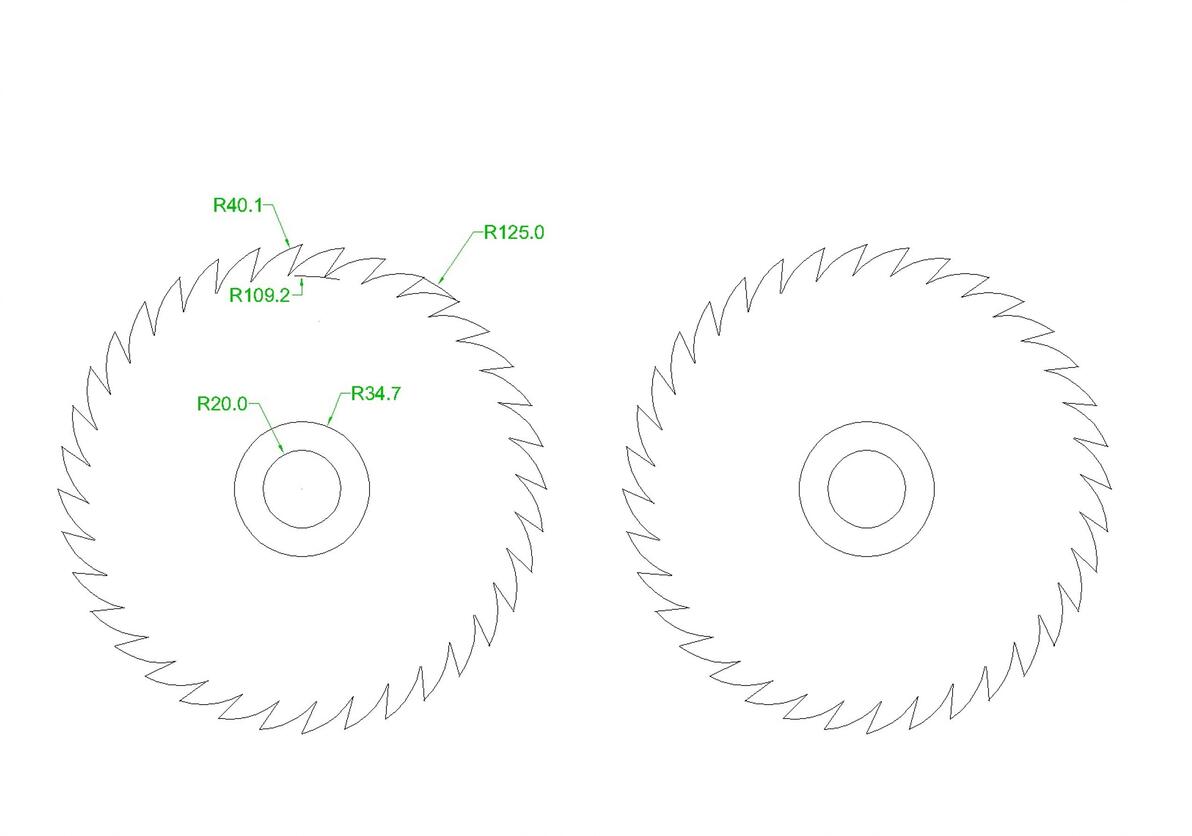

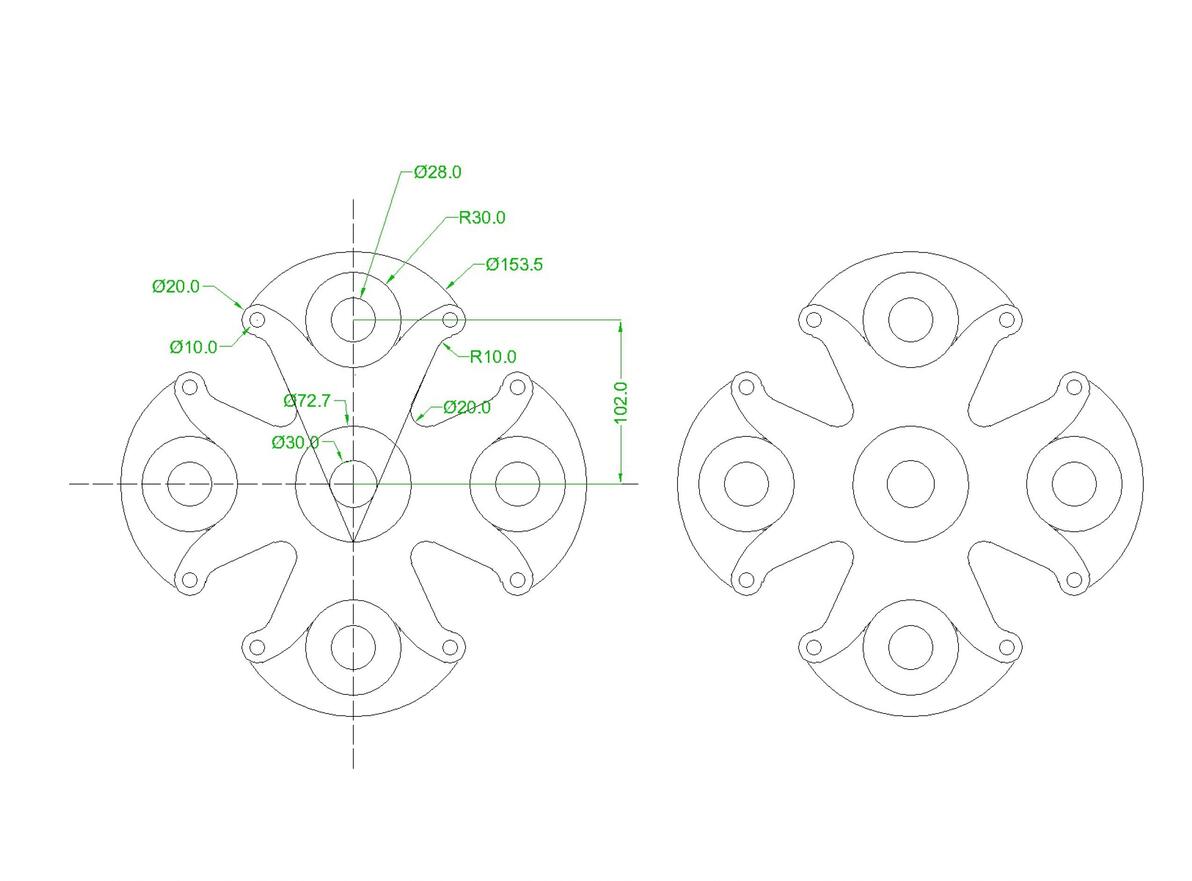

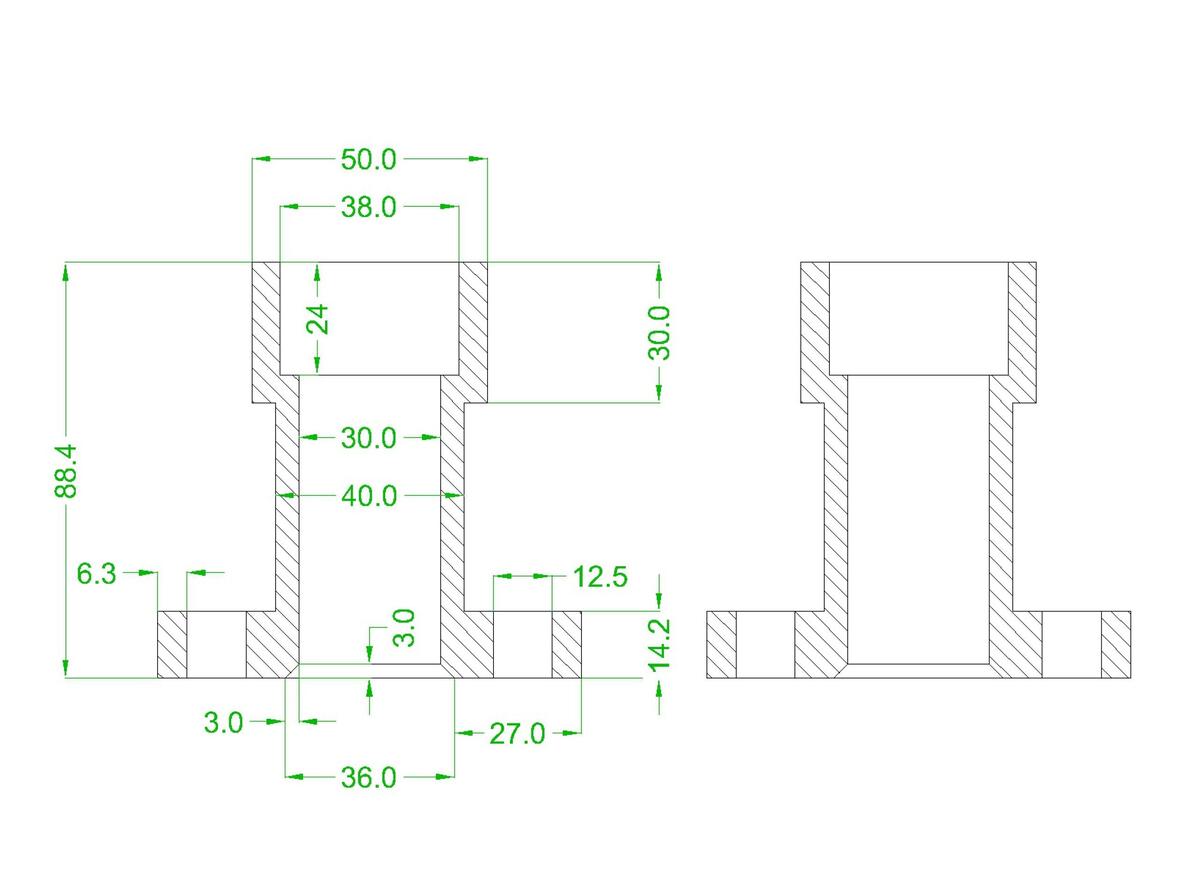

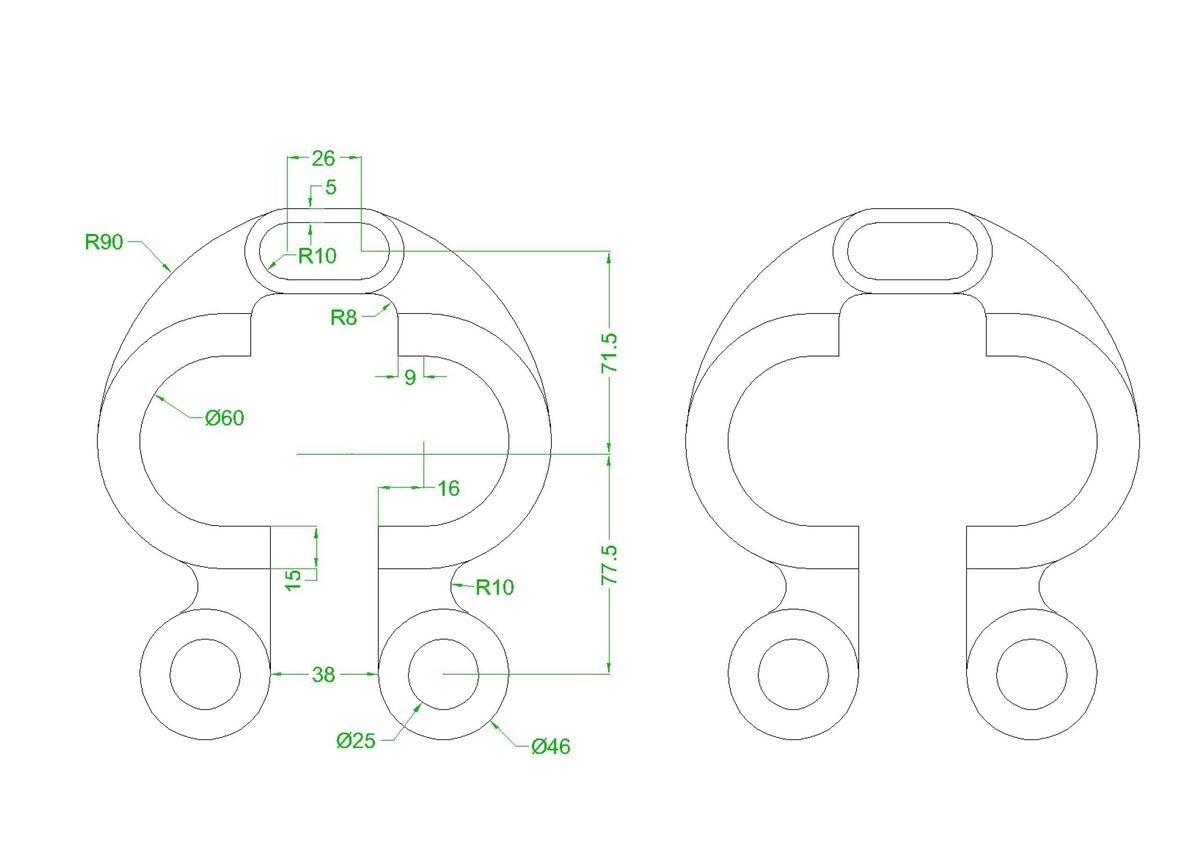

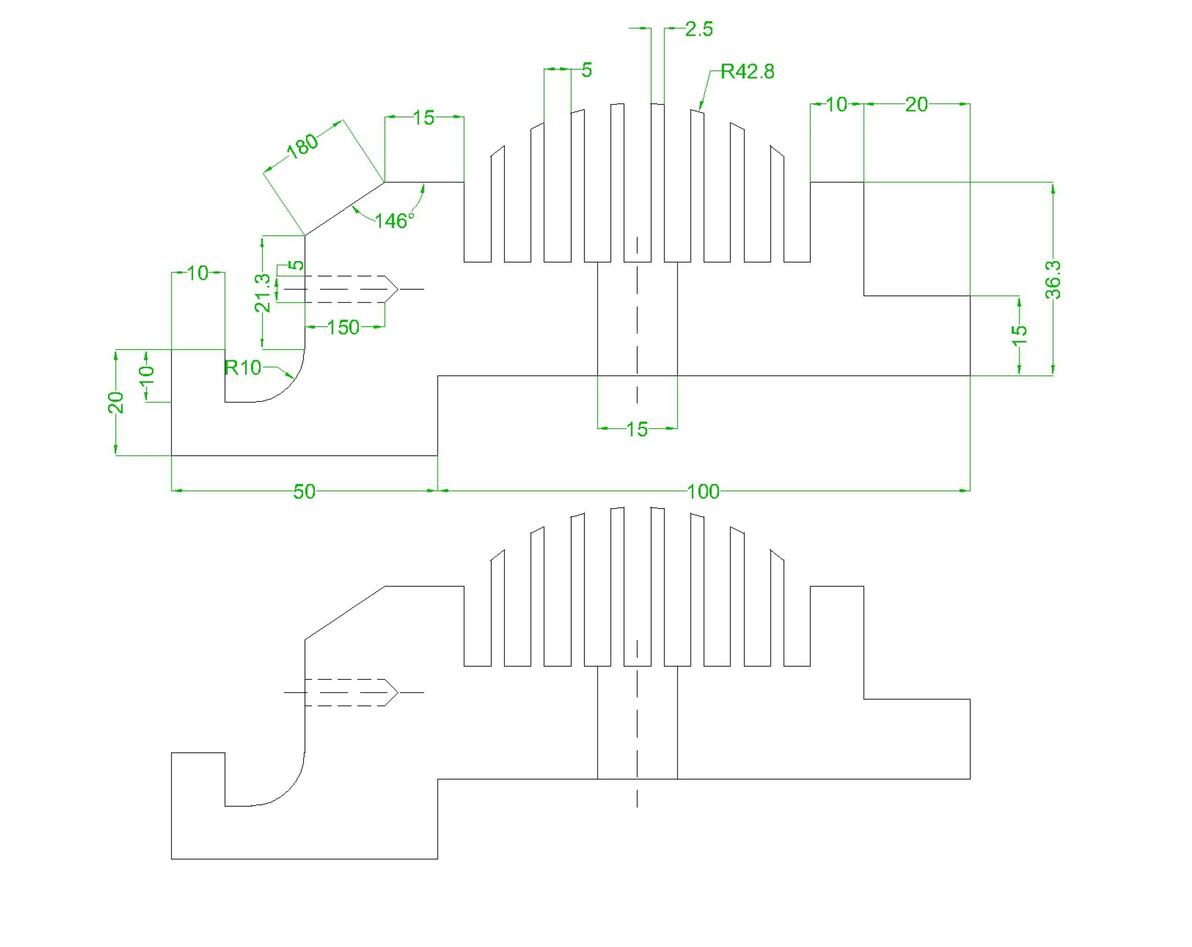

分享给大家一批CAD练习的参考图，今天分享的主要是CAD的二维绘图练习图例，主要练习的知识点是：

1. 圆弧、直线、样条曲线、中心线等基本线条的画法；

2. 对称、圆周阵列、线性阵列、沿曲线阵列等特殊用法；

3. 填充、45度填充等常用工具的用法；

4. 常用的文字、尺寸输入方法；

5. 角度标注、长宽高标注、对齐标注等用法；

6. 倒角、圆角等命令的操作方法；

7. 快捷键的用法。

在CAD学习时，往往会出现没有目的、没有方向，根据实物来画又会出现不知从哪里画起，有了这些CAD练习参考图例，大家可以按照已有的图形和尺寸，充分发挥自己的大脑，不仅能锻炼绘图技巧，也能锻炼绘图思维，建议收藏！

后续再和大家分享一些SolidWorks、ug、inventor等软件的三维的练习参考图，感兴趣的朋友可以留意一下。

谢谢阅读！
