    网格划分是有限元分析的重要环节，对分析结果影响较大，甚至有时候是分析成败的关键。笔者最近会介绍ANSYS Meshing在结构网格划分场景的应用。

    因为篇幅所限，本篇只介绍ANSYS Meshing局部控制的网格划分方法。

01 Method

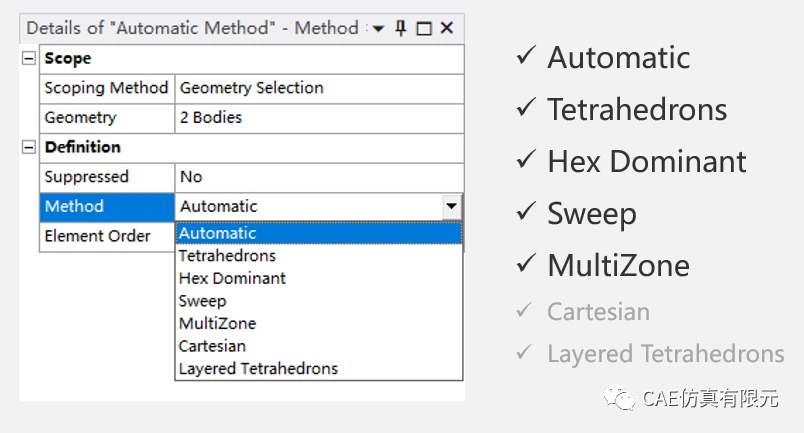

    网格划分方法。

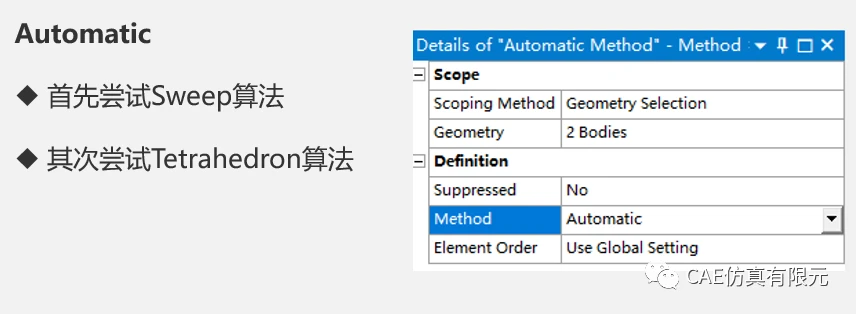

02 Automatic

   自动划分方法，严格意义上不算是一种划分方法，本质是一种网格划分策略。先尝试Sweep划分方法，如果划分失败，再采用Tetrahedron划分方法。

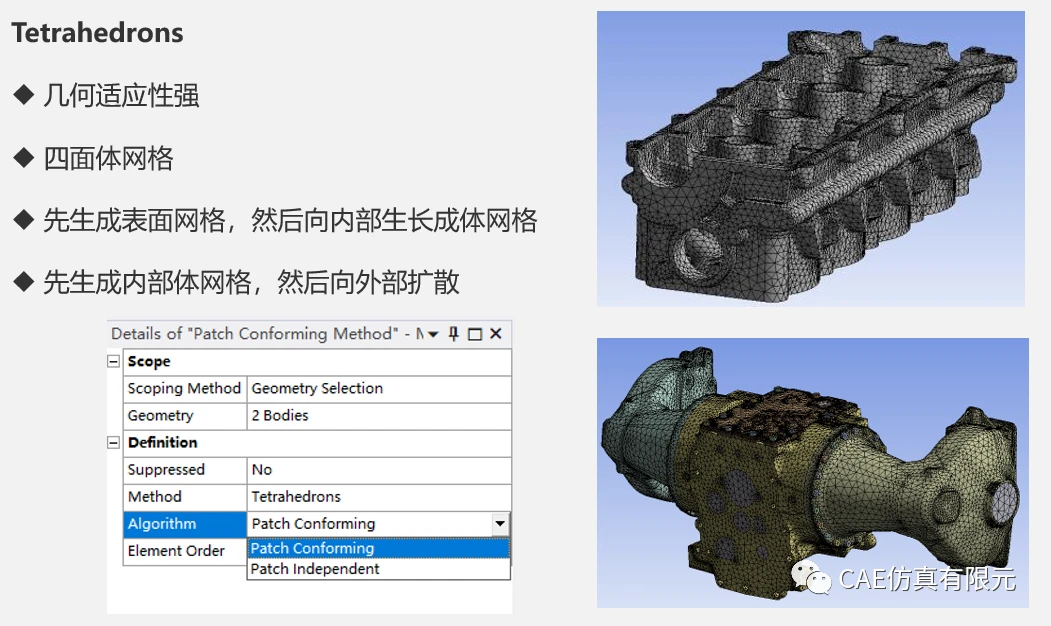

03 Tetrahedrons

    四面体网格划分方法。生成纯四面体网格。

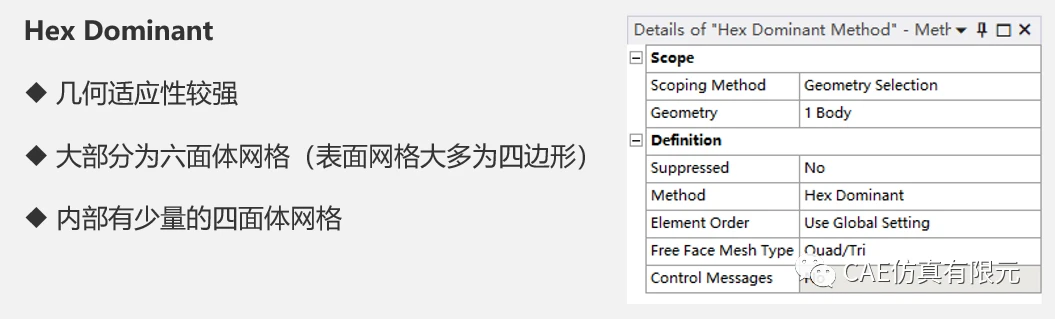

04 Hex Dominant

    六面体为主划分方法。

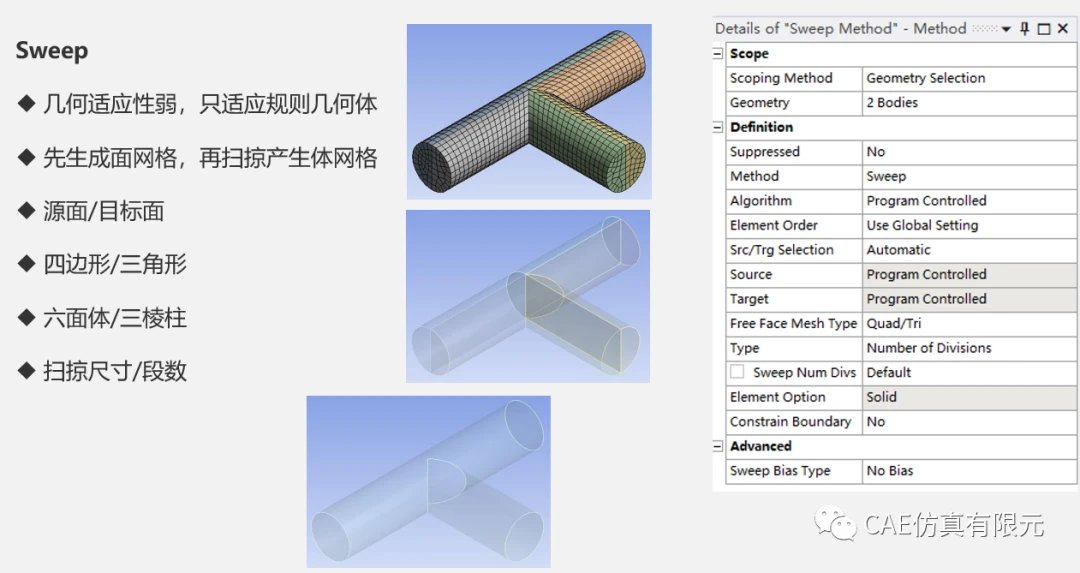

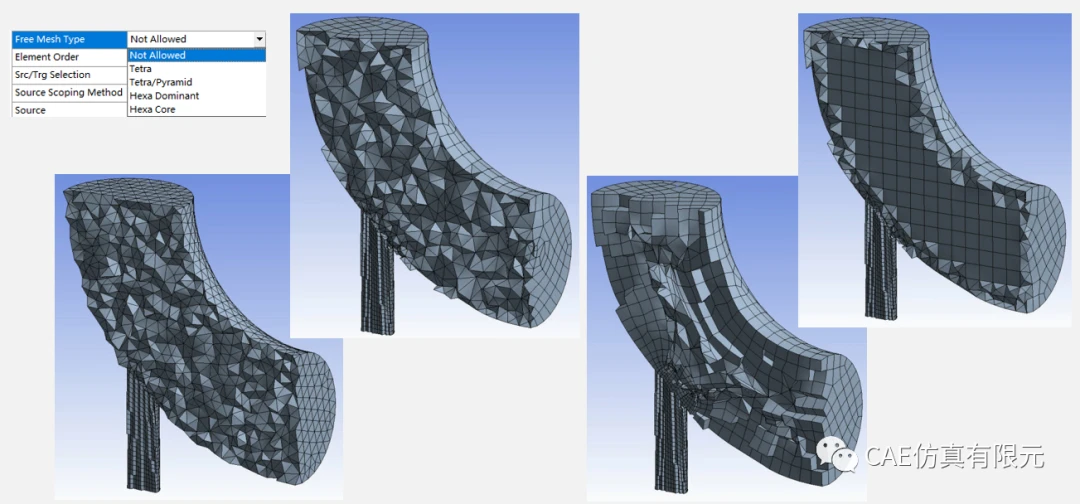

05 Sweep

    扫略划分方法。生成纯六面体网格或者夹杂一些三棱柱网格。

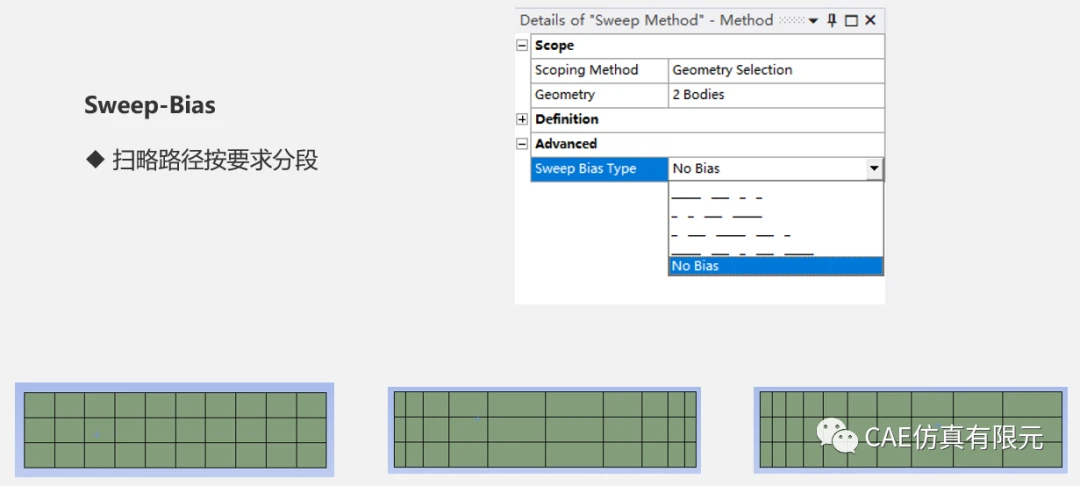

    扫略按要求分段。

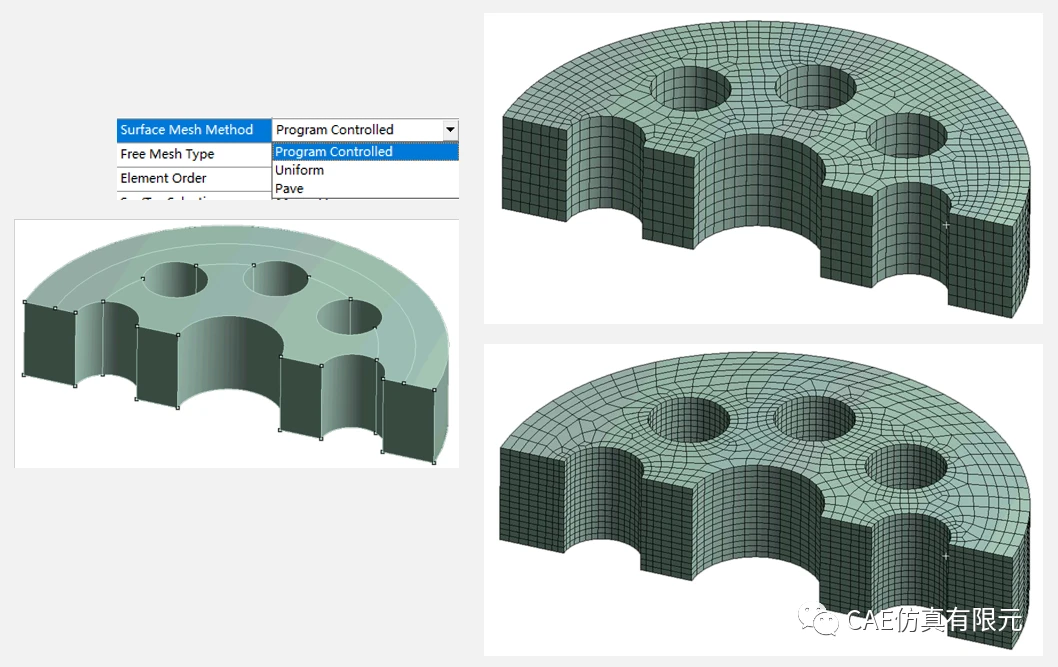

06 Multizone

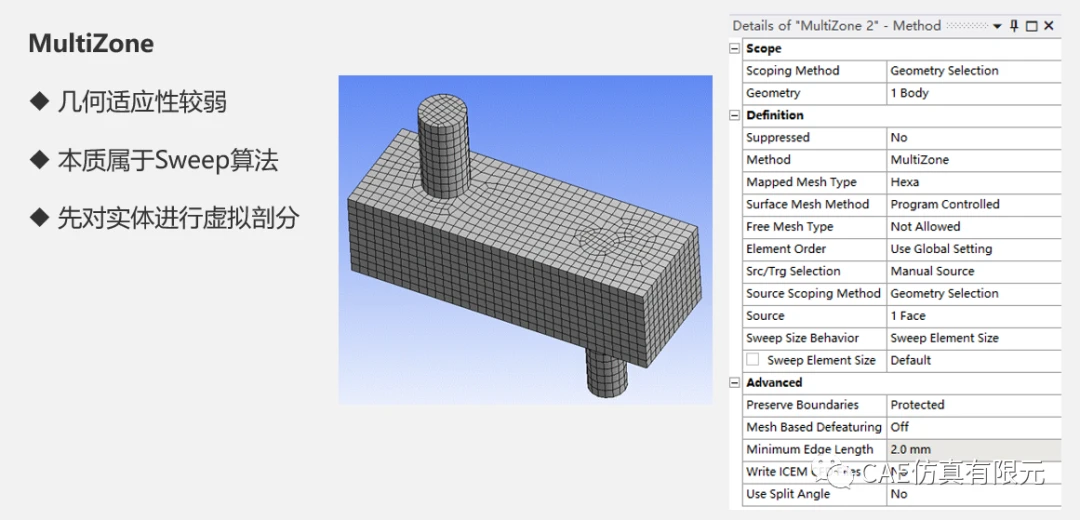

    多区域划分方法。一种非常智能和非常重要的划分方法。

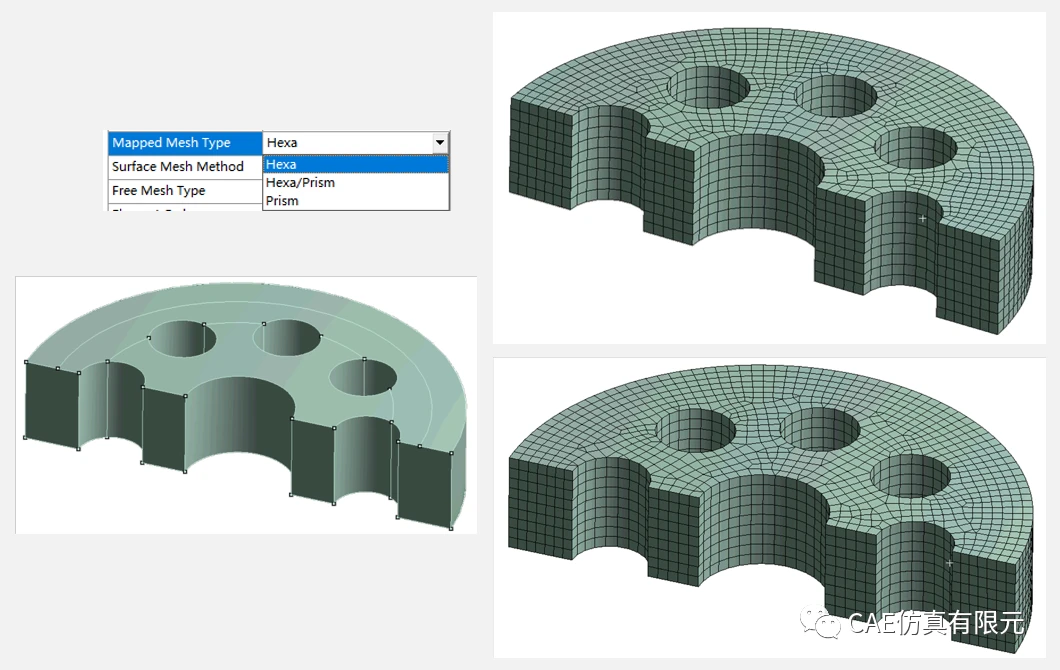

    面网格为纯四边形，扫略为纯六面体网格。面网格为四边形三角形混合网格，扫略为六面体三棱柱混合网格。

    面网格尺寸均匀或捕捉曲率。

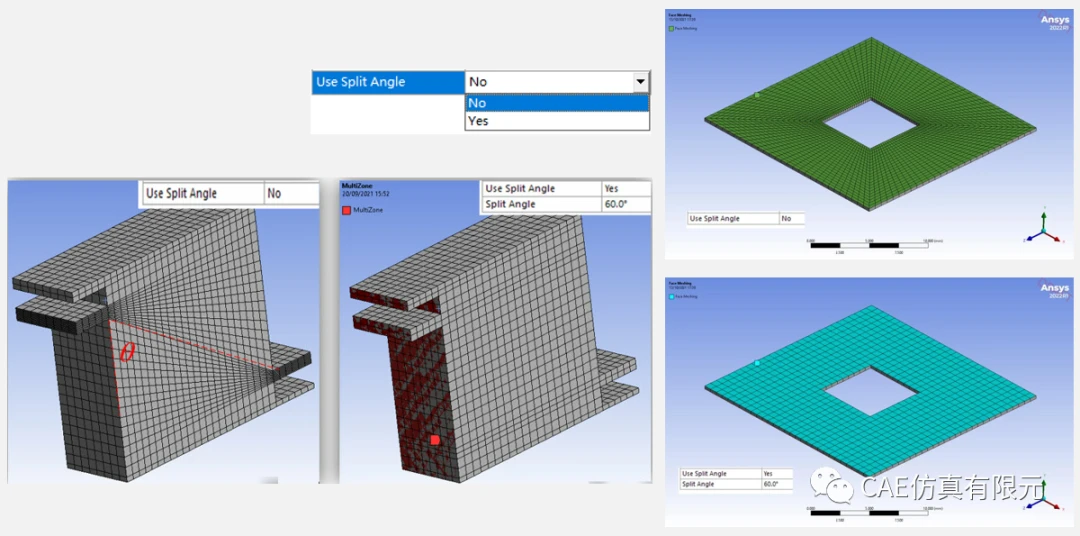

    虚拟剖分后，对于不能扫略的体可选多种网格划分方法。

    有助于生成更规则的网格。
