群控FFU整个系统结构【群控ffu控控制器根据主控设置】
群控FFU智能群控系统采用主控（PC机）——RS232/485转换接口——主路由器——从路由器——FFU控制模块4层结构，主控（PC机）最多可管理9台主路由器，每台主路由器可管理31台从路由器，从路由器最多不超过255台，每台从路由器可控制31台FFU控制模块，系统最多可控制7905台FFU风机。

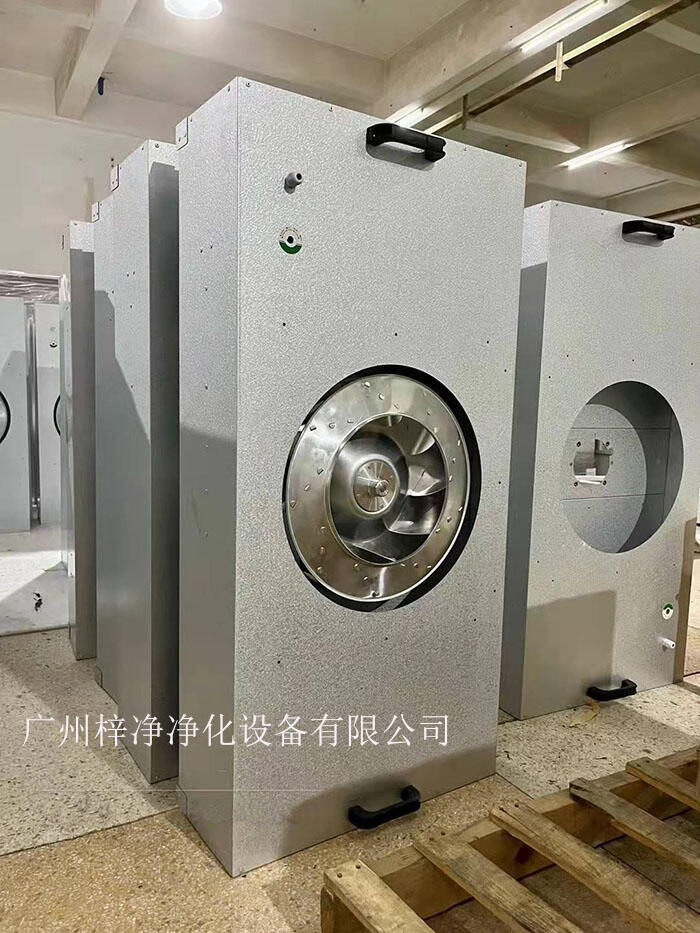

群控FFU是目前市场上其中一种安静且价格优良的机组，采用这种机组，可以为洁净室输送高质量的空气，而且空气流形好。它适用于半导体、电子、平析显示器和磁盘驱动器的厂家及光学、生物工业及其他对空气中污染有严格控制要求的地方。风机过滤器机组是由一个能、压出式、直驱式后径向片风机/马达置于不锈钢箱体中，配合一个可更换的高效过滤器（效率为99.99%，在0.3微米的微粒）或超高效过滤器（效率为99.9995%，在0.12微米的微粒）。不锈钢外壳能提供坚固的结构，避免泄漏和消除运输与搬运期间带来的损坏。
群控FFU几大主要说明参数:
1、主控（PC机）及软件：
主控采用PC机，通过控制软件对整个FFU控制系统进行实时监控。
2、控制软件主要功能：
可运行于Windows 98、Windows 98SE、Windows ME、Windows 2000 Professional、Window XP Professional、Windows XP Home等系统下设计，软件系统界面上使用向导功能，指导使用者按先后步骤操作系统，使软件系统的使用过程流程化、规范化；使得系统界面具有亲和力，增强软件系统的易操作性。
3、分级权限：
(A)、用户级：仅能查询FFU的状态，开关FFU操作。
(B)、管理员：能设置FFU的各项参数、开关状态和对FFU进行布局管理。
具有现场布局图导入功能，通过布局平面图可层层进入各个局部区域，观察各个区域的FFU布局和运行状态，通过布局图可实时对一组FFU风机、单个FFU风机进行控制、监视，每组、每个风机的运行状况通过颜色和数据的变化图形化的反映在PC界面上。可以根据车间的排班情况，根据时段设置FFU的运行参数，合理地节约能源。
4、使用问题：
系统的开启及关闭自动分时运行，避免大量FFU风机同时启动而造成瞬时负荷过高。当出现故障信号时，在任何界面上均会出现故障显示闪烁报警，点击该报警指示器，会显示该FFU的组号、风机号，进入布局图就能查到该FFU的现场准确位置。断电时能自动保存当时工作状态，恢复供电后能自动按原参数自动运行。
每个FFU风机的信息保存在数据库中，可进行查询、打印，作为资料存档，这样可在主计算机一旦损坏后能很快地恢复到原先调好的系统状态。
5、路由器
路由器分主路由器和从路由器，是控制信息传递的中转站，每一台主路由器管理31台从路由器，每一台从路由器可控制31台FFU风机，路由器通过控制箱集中分组安装，控制箱为壁挂安装，可安装在计算机房或FFU现场。
6、FFU控制器
FFU群控控制器根据主控设置的参数来控制FFU风机动作，并检测FFU风机运行，将运行情况（包括故障信息）反馈给主控PC机。
配套专业电机厂家联合开发的5速抽头风机，我们使用5个等电压输出档位轮流切换的控制器接驳5速度抽头的风机来实现多速度调节。这种方式在控制器不需要加装输出变压器成本相对较低，控制器对风机速度的控制属于间接控制，不会对风机的运转产生额外的噪音。控制方式较简单，运行可靠。
FFU群控系统及功能：
FFU群控系统特点：人机界面主机，采用显示屏实现远距离对FFU的监控和调节。能够方便的实现FFU多台及分区控制。能够实现任意台数FFU的启停和调速功能，调速功能能够实现数字化，即直接输入预期的风速值（如：10%.20%等），以达到调速的目的。能够对任意一台的电流进行监测。
当有故障FFU报警时，能实时地显示故障所在位置。计算机监控中心，采用现场界面方式，通过与监控主机的通讯，当有任何一台或多台FFU发生故障时，计算机监控中心现场界面报警，迅速确定故障所在部位，确保监控人员及时处理故障。
根据实际系统的需要，每个主机分六个区控制，每个区对应一组FU（系统规定每组风机数量多为32台）。控制功能如下：
1、对整个洁净室某一组风机起停进行控制，可对某一组风机的风速进行统一设置。
2、对整个洁净室的某一台风机起停进行控制，可对某一台风机的风速进行设置。
3、可对某一组风机数量进行设置。
4、对整个洁净室的某一台风机运行状态进行查询，如风机的起停状态，风机的运行风速。
5、过载保护功能：当发生过载时，自动远程。
FFU风机过滤机组从顶部将空气吸入和并经HEPA高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45m/s±20%左右的速度均匀送出。

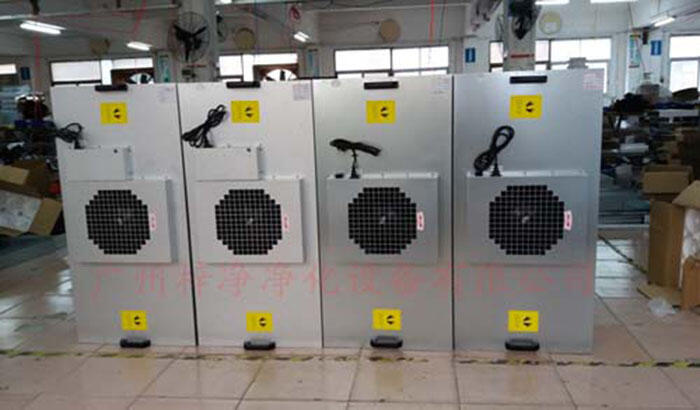

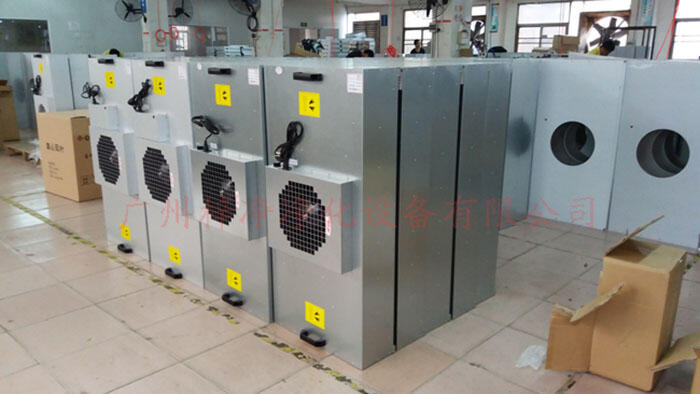

“梓净”牌FFU规格尺寸有1175和575两种标准尺寸，575*575*320；外形尺寸W1175*L575*H250过滤器尺寸W1170*L570*H69；洁净等级 100级@0.3um (美联邦标准)额定风量 1050m³/h ±20%。
1175的FFU用领域：广泛应用于半导体、电子、平板显示器、磁盘驱动的厂家和光学、生物工业等，洁净生产线、洁净工作台、洁净室、组装式洁净室和层流罩等地方。
百级FFU 层流罩工作时间长，低噪声、免维护、震动小、可无级调速，风速均匀，安装方便等。
百级FFU层流罩可模块化连接使用，使得FFU广泛应用于无尘室、无尘超净工作台、洁净棚、无尘生产线、组装式无尘室和局部百级等应用场合。
FFU智能化集散型控制系统，主要用于大型洁净厂房，能够方便地实现现场分散控制和集中统一管理功能。可灵活控制FFU风机的启停和调速，该控制系统利用分区控制技术，解决了以往驱动能力有限的问题，最大可控制几千台风机，行业领先；
FFU主机系统：FFU主机控制器是FFU集控系统的核心控制器，采用LCD显示，实现远距离对FFU的监控和调节，可以对每个FFU控制单元进行设置与控制，并向计算机发送与接收信号，当系统配置没有计算机或计算机处于关机状态时，FFU控制主机可独立完成对整个系统的设置与控制。系统投资少，安装方便；
群控FFU风量(m2/s):1400;群控FFU模组尺寸：1175*575*320mm;群控FFU机外静压(pa)：110;
群控FFU过滤器效率99.99%@0.3um/99.999%@0.3um；群控FFU功耗(w)≥120重量(kg)≥25≥震动值(mm/s)：≦0.5≥噪音：46-52。
