0.前期准备工作

OPNsense 是基于 FreeBSD 的开源防火墙系统，可以在虚拟化环境或物理机上安装部署。访问 OPNsense 官网的下载页面，下载最新的 OPNsense 镜像文件，并找到镜像文件对应的校验信息。

OPNsense 官方下载地址：https://opnsense.org/download/

Architecture 选择 amd64
Select the image type 选择 dvd
Mirror Location 选择 Peking University ，即北京大学镜像站
Checksum verification 即镜像文件的校验信息

OPNsense 镜像默认为压缩格式，因此下载完成并校验文件信息后，需要将镜像的 ISO 文件解压出来。

本文将使用物理机安装 OPNsense ，启动盘制作工具请参考系列文章 Proxmox VE 折腾手记 # 启动盘制作工具。

硬件资源要求可以参考官方文档 Hardware sizing & setup 。

https://docs.opnsense.org/manual/hardware.html

官方建议硬件配置参数如下：

CPU：1.5 GHz multi core cpu
RAM：8 GB
DISK：120 GB SSD

因此在安装 OPNsense 之前，需准备以下内容：

一台已经联网的前置路由器或光猫
OPNsense ISO 镜像文件
物理机安装时，需要制作 USB 启动盘
用于安装 OPNsense 的虚拟机或物理机

额外说明：

经过测试，一般情况下 4 核心 4 GB 内存足够使用，但若开启 Suricata 模块，内存建议不少于 8 GB 。
OPNsense 至少需要 4 GB 硬盘空间，但若保留大量日志以及流量图表数据，硬盘建议不少于 40 GB 。
OPNsense 支持 Legacy/UEFI 引导模式，但更建议使用 UEFI 模式。
关于 OPNsense 网口数量，除非将 OPNsense 作为旁路设备，通常情况下至少需要 2 个网口。4.1. 虚拟机或物理机只有双网口时，通常情况下无需创建 bridge 接口，即网桥。4.2. 对于双网口虚拟机，建议初始化阶段有 3 个网口，配置完成后可移除不必要的网口。4.3. 对于双网口物理机，建议准备一个千兆 USB 网卡，配置完成后可移除 USB 网卡。4.4. 第 3 网口为可选项，仅用于保证 OPNsense 在 PPPoE 拨号场景下网口分配顺序与物理顺序保持一致。

1. OPNsense 系统安装

由于机型不同，BIOS 的设置也不同，所以本文不演示具体如何将机器设置成从 U 盘启动。

1.1.设备引导

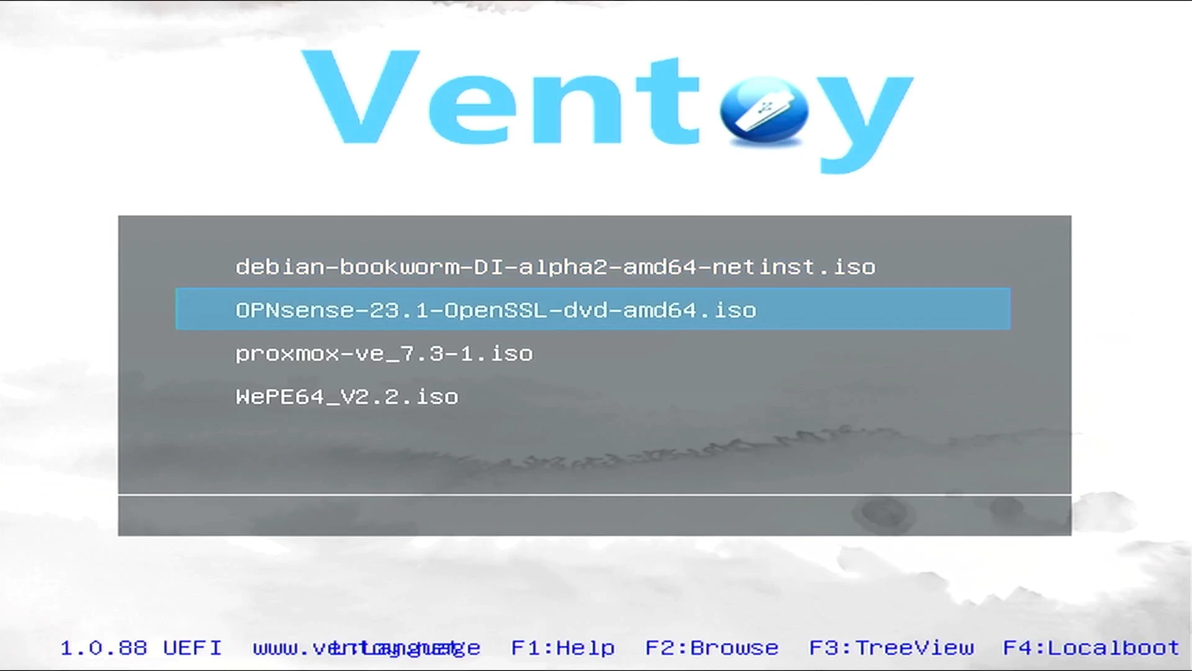

使用进行设备引导后，出现如下画面，选择 OPNsense 的 ISO 镜像文件：

1.2.配置导入

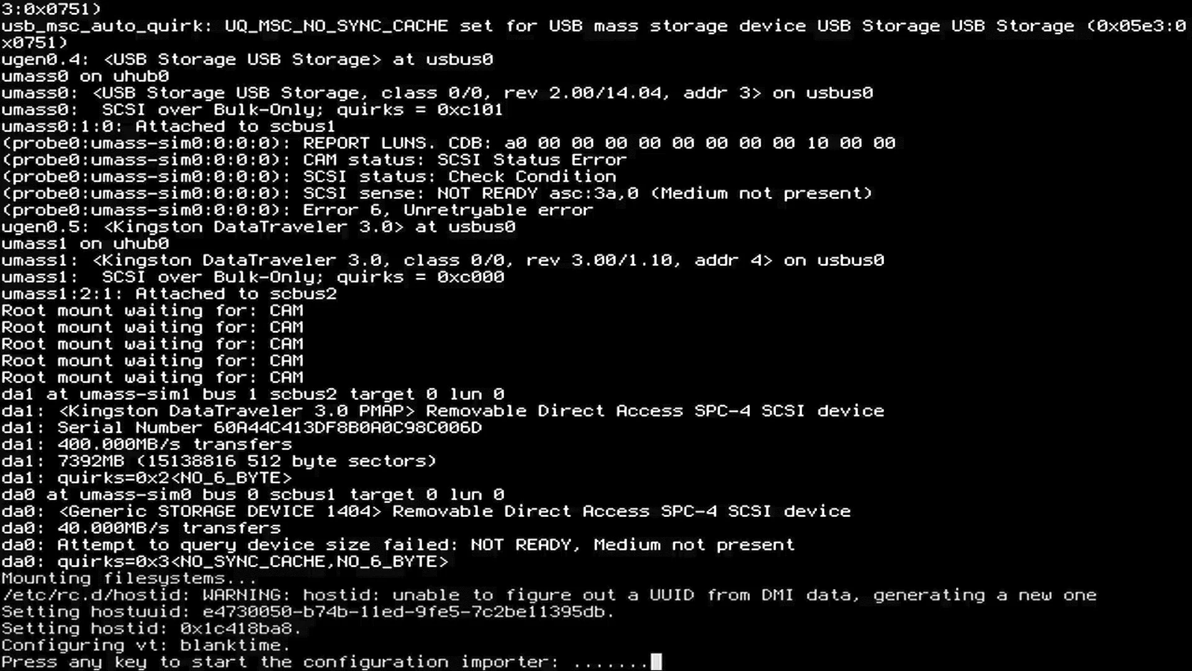

进入引导跑码阶段，系统会出现提示，信息如下：

Press any key to start the configuration importer: ...

表示系统正在等待用户决定是否需要导入配置，一般情况下忽略即可。

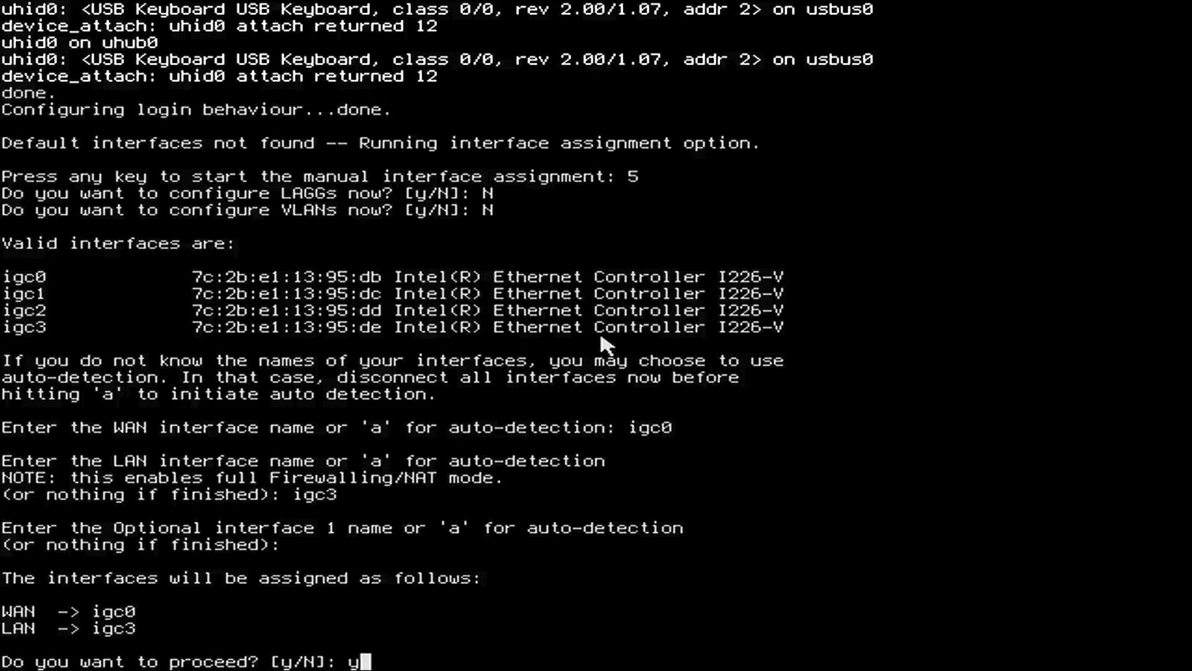

1.3.分配网口

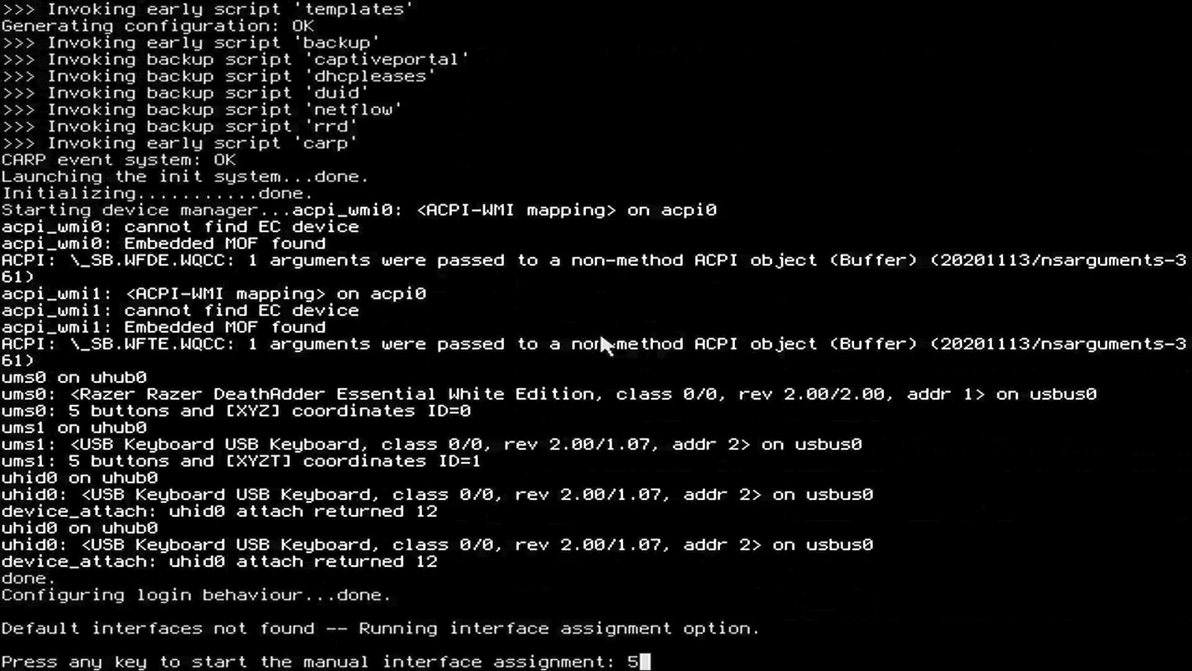

系统将继续跑码，并再次出现提示，信息如下：

Press any key to start the manual interface assignment: 5

表示系统正在等待用户决定是否手动分配网口，有秒倒计时。

此时需要在倒计时结束之前，按下键盘任意按键（例如或）进入网口分配流程。

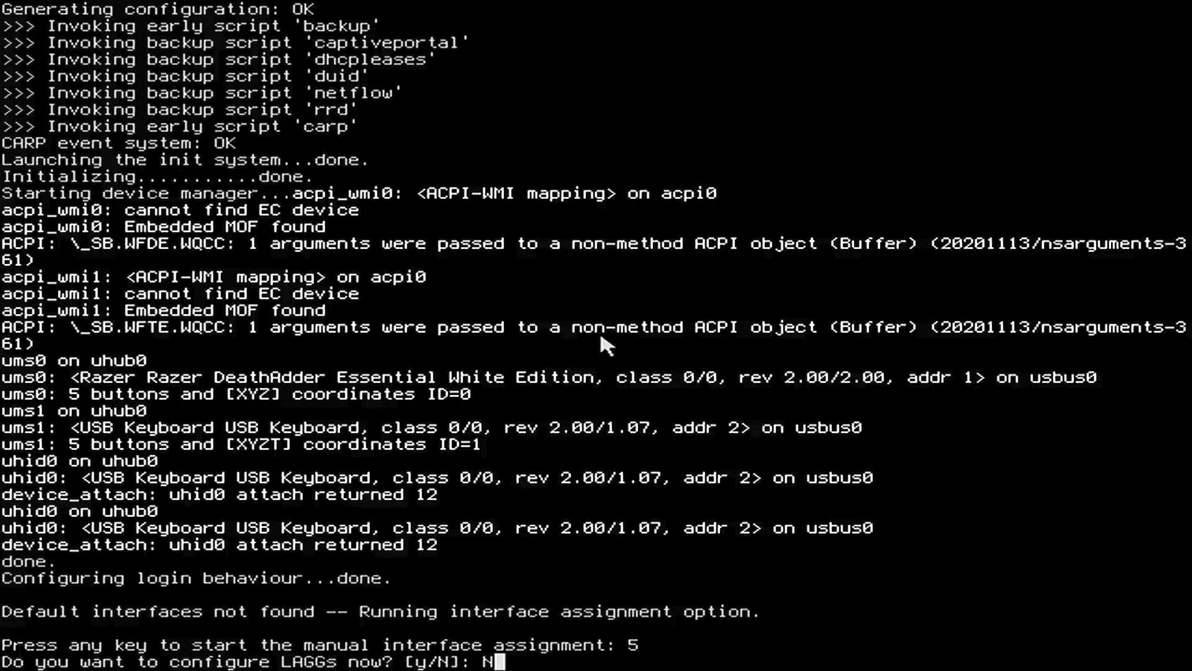

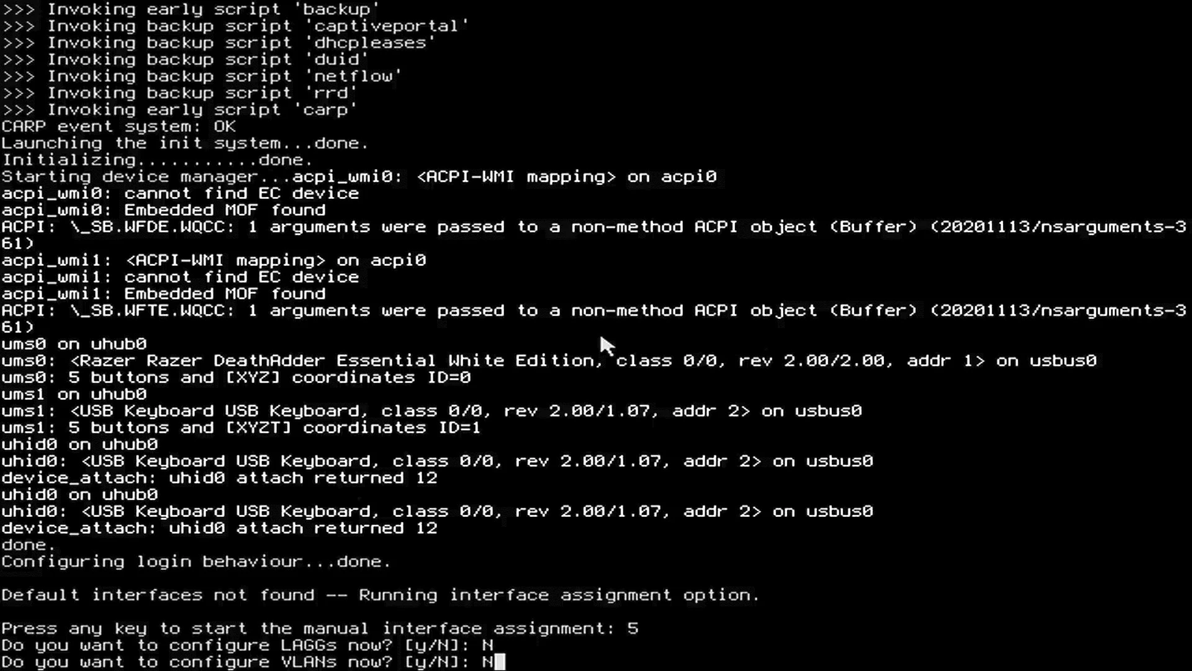

系统提示是否配置，输入并回车：

Do you want to configure LAGGs now? [y/N]: N

系统提示是否配置，输入并回车：

Do you want to configure VLANs now? [y/N]: N

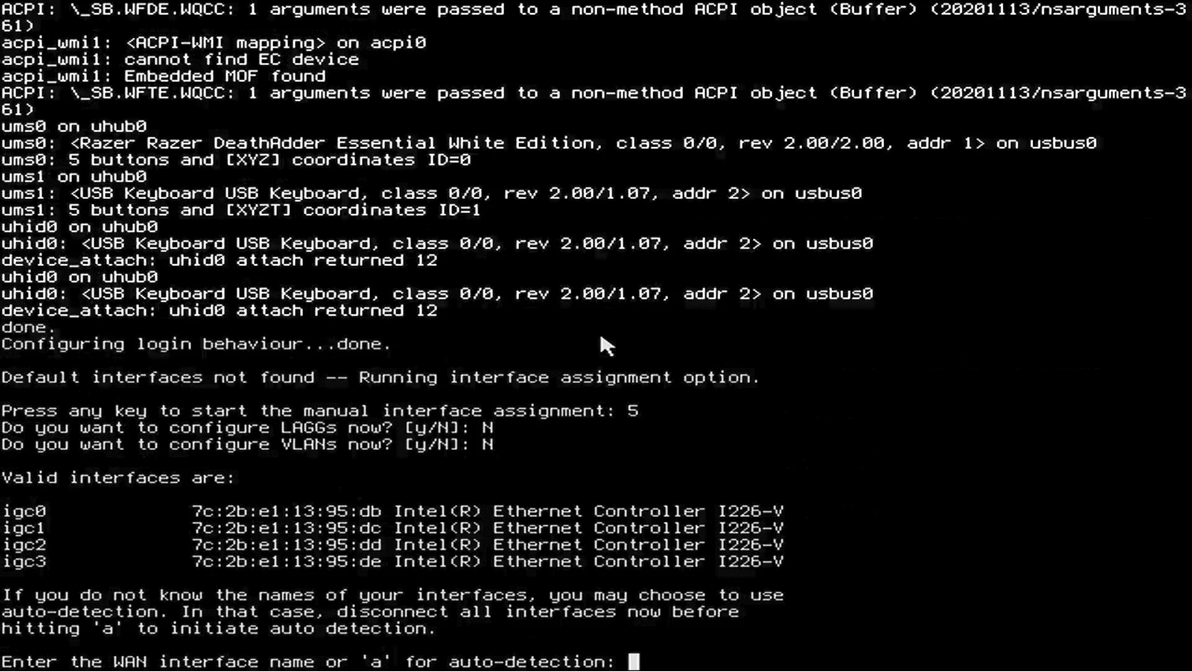

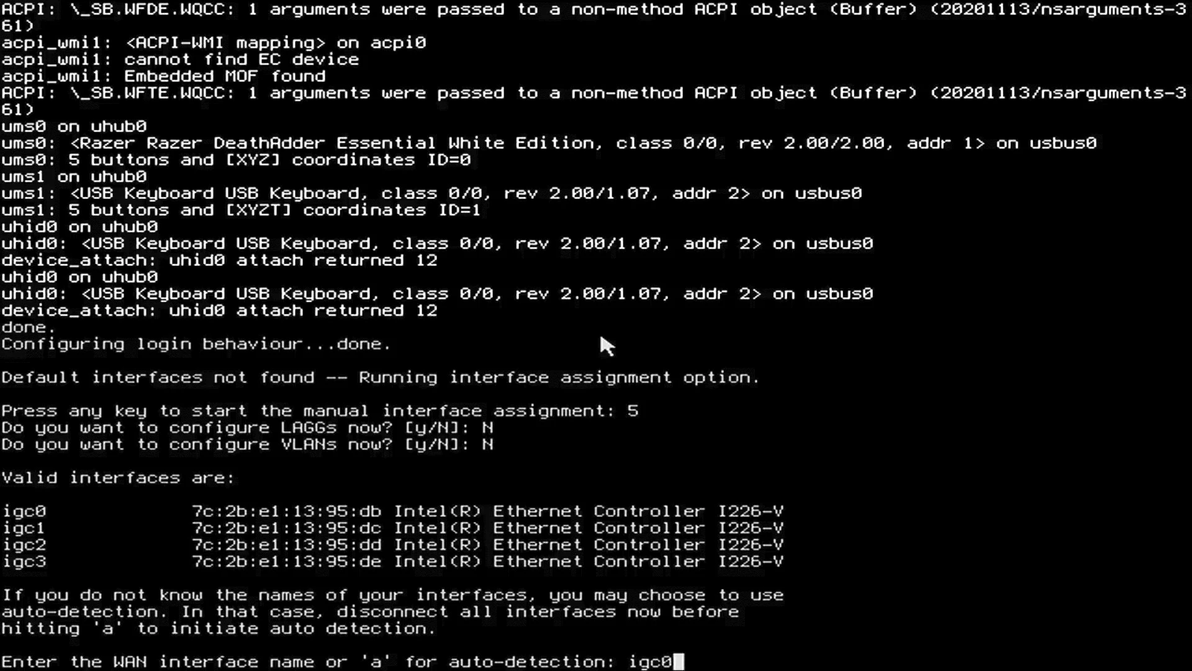

系统会显示出网口列表，并提示信息：

Enter the WAN interface name or 'a' for auto-detection:

表示系统等待用户输入对应的网口名称，或输入进行自动探测。

此时，需要根据列表中的信息，选择对应的网口。

注意：不同硬件类型的网卡，此处显示的网口名称会有所不同，请注意区分。

本文以 第一个 网口分配为口进行演示：

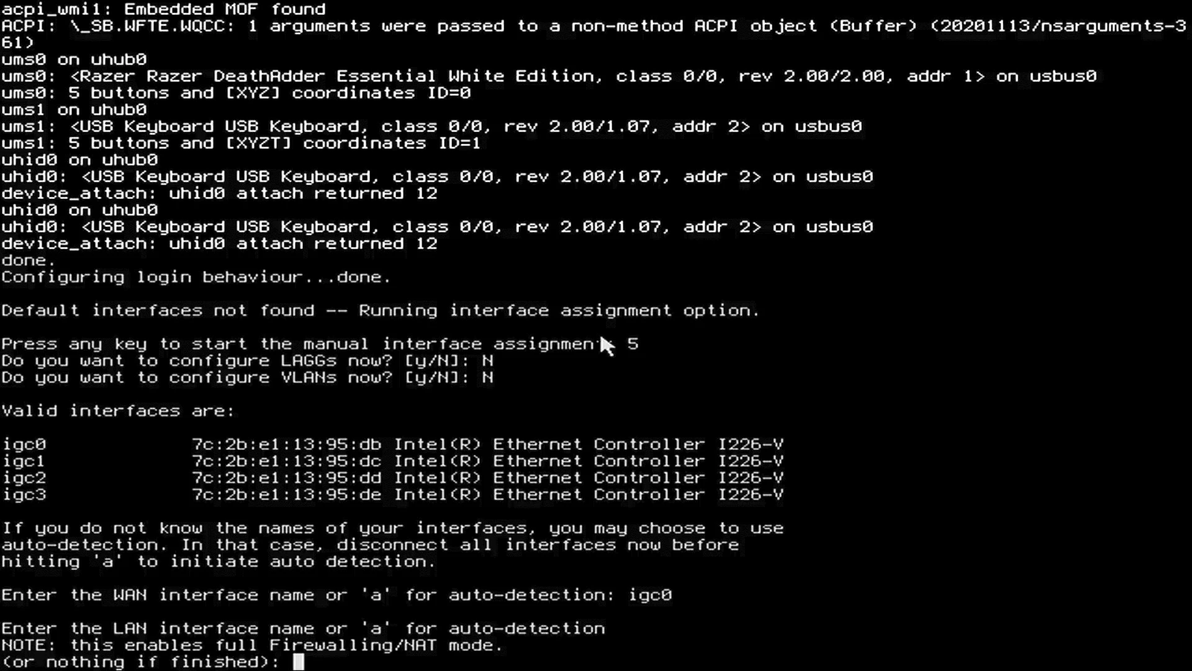

口分配完成后，系统会提示如下信息：

Enter the LAN interface name or 'a' for auto-detection NOTE: this enables full Firewalling/NAT mode. (or nothing if finished):

表示系统等待用户输入对应的网口名称，或输入进行自动探测。

而且一旦分配了，OPNsense 将默认激活和相关功能。

如果用户不想指定任何，留空即可。

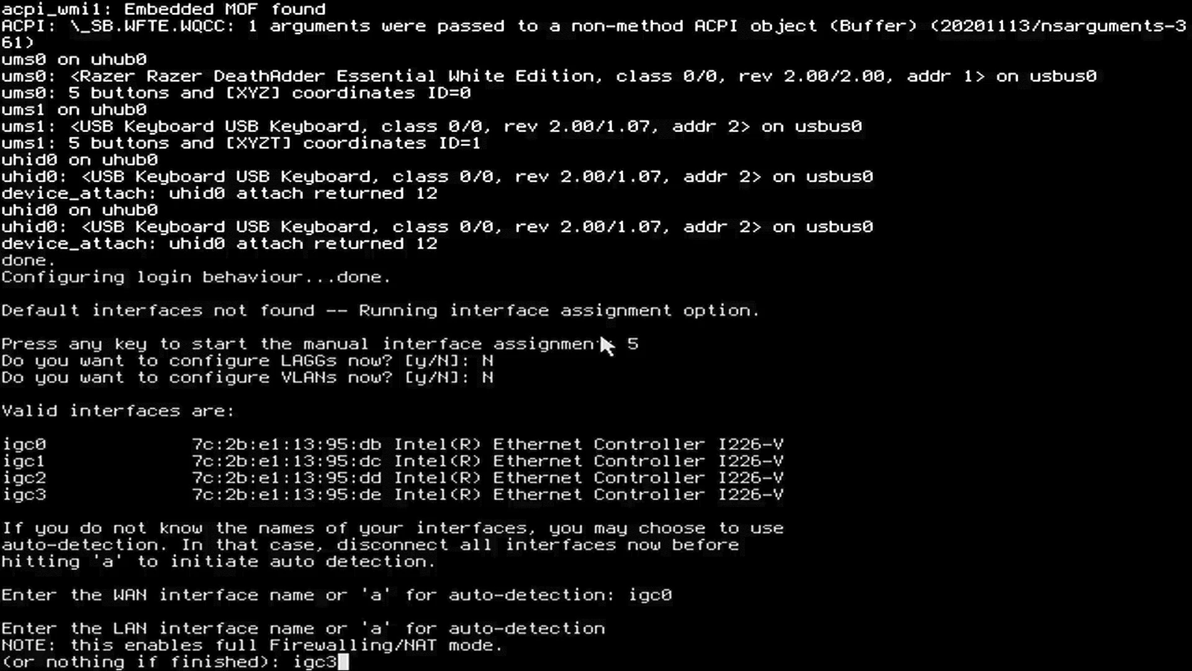

为了后续 OPNsense 网口顺序与物理网口保持一致，请选则 最后一个 网口。

当前最后一个网口为，将其分配为口：

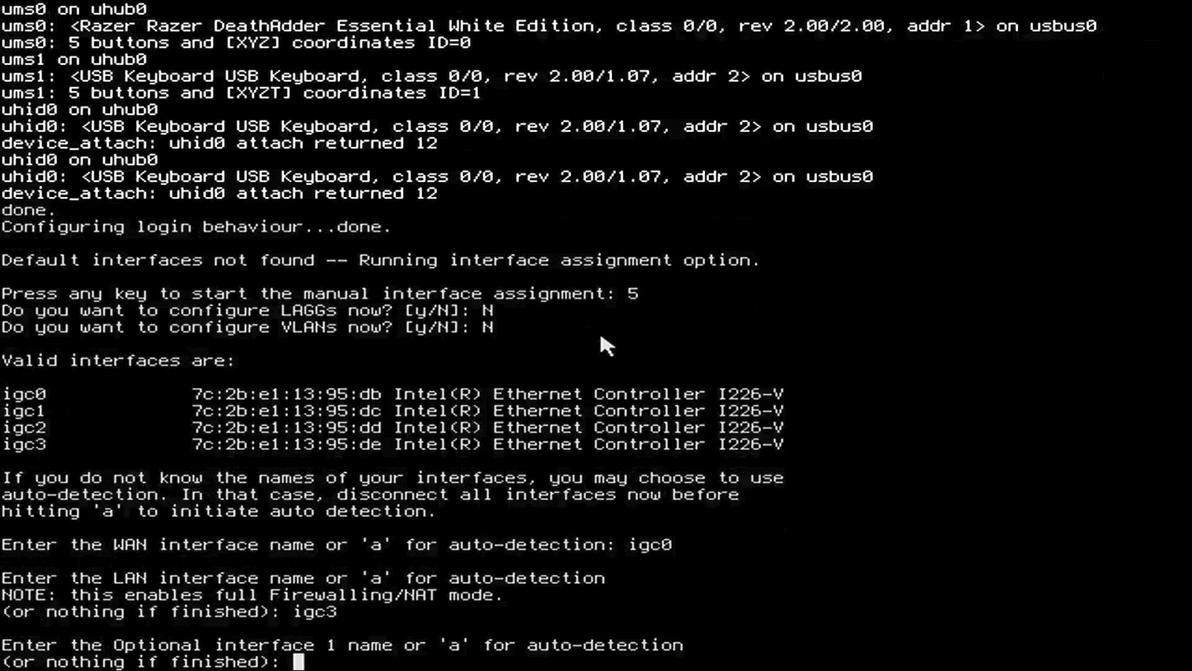

口分配完成后，系统会提示如下信息：

Enter the Optional interface 1 name or 'a' for auto-detection (or nothing if finished):

表示系统等待用户输入（可选网口）对应的网口名称，或输入进行自动探测。

如果用户不想指定任何，留空即可。

本文后续将会创建内部网桥，因此不对其分配网口，直接按结束网口分配流程。

系统展示当前网口分配结果，并询问是否执行，输入并回车：

Do you want to proceed? [y/N]: y

1.4.登录安装账户

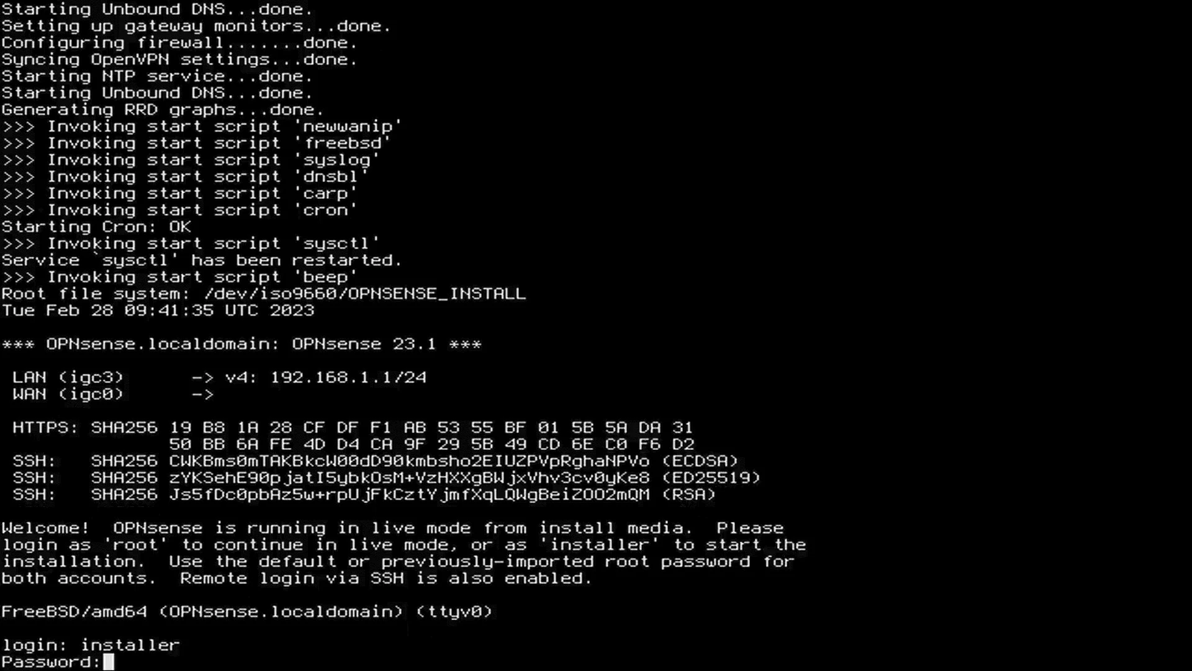

系统将继续跑码，并停留在如图所示处。

与其他路由器系统不同，OPNsense 提供了一个免安装的方便大家体验。

处于下的 OPNsense 可通过地址进行访问。

但所有对 OPNsense 的参数修改，将在系统重启后丢失。

此时，使用账户和默认密码进行登录，进入系统安装流程。

与 Linux 系统一样，输入密码时不会有任何提示符出现。

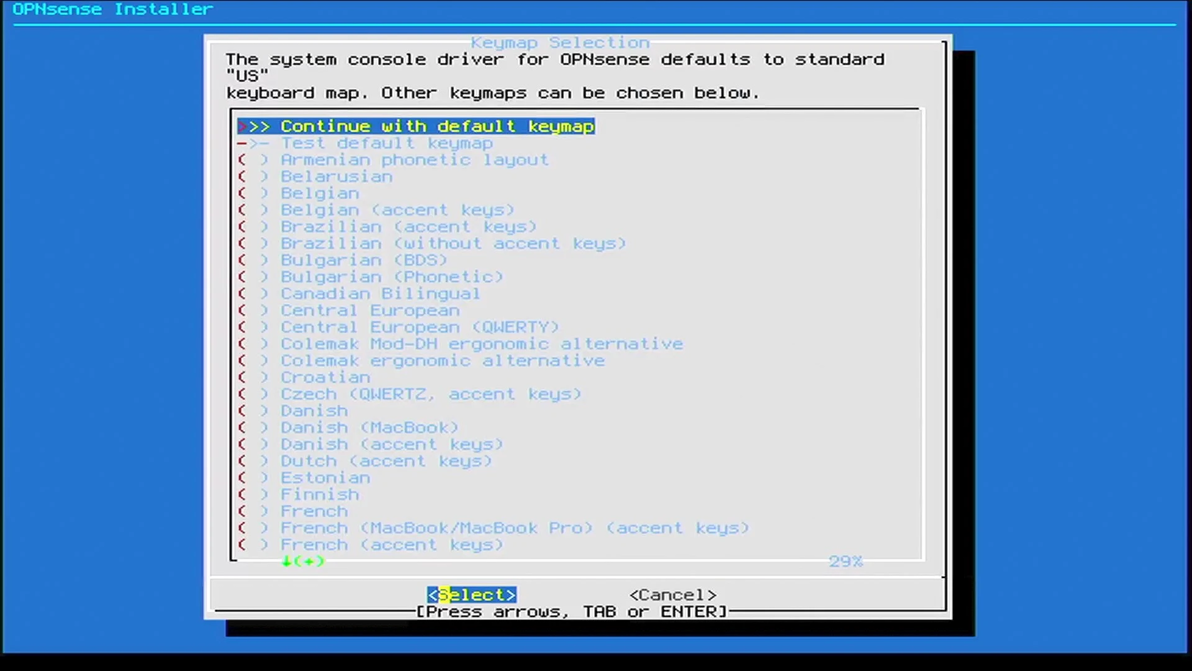

1.5.选择键盘键位

一般保持默认的键盘键位即可，按键盘继续。

1.6.配置文件系统

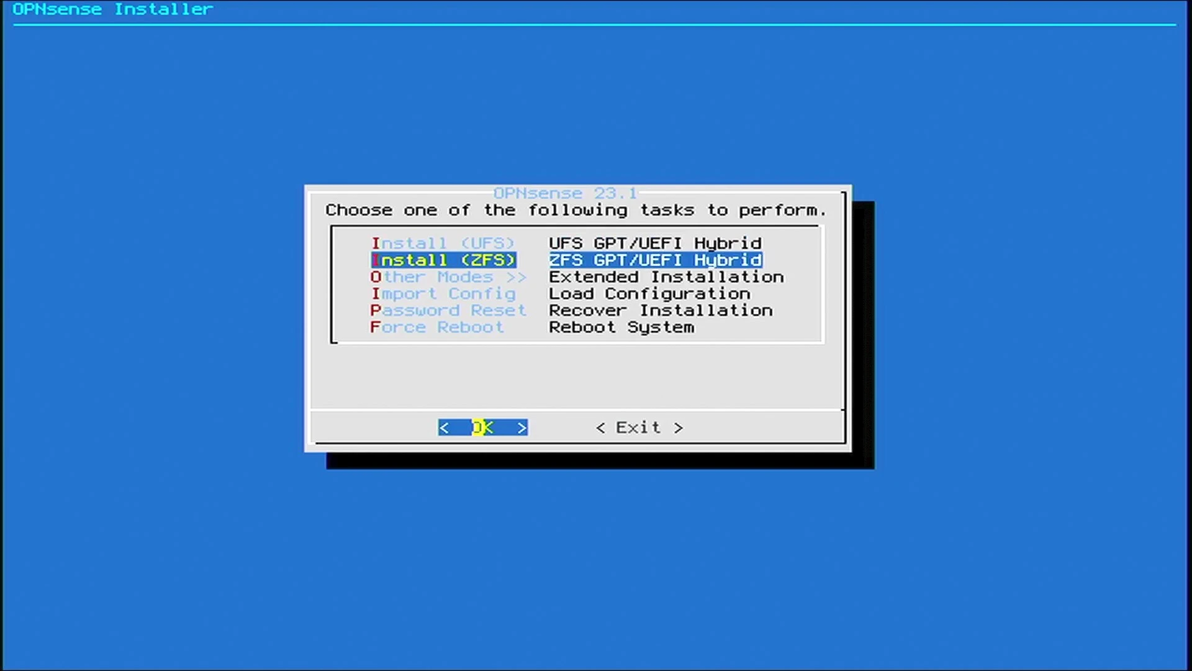

默认情况下 OPNsense 将使用文件系统，但本文以进行演示。

因为 OPNsense 底层为 FreeBSD ，已对文件系统提供良好支持。

按键盘选择，按继续。

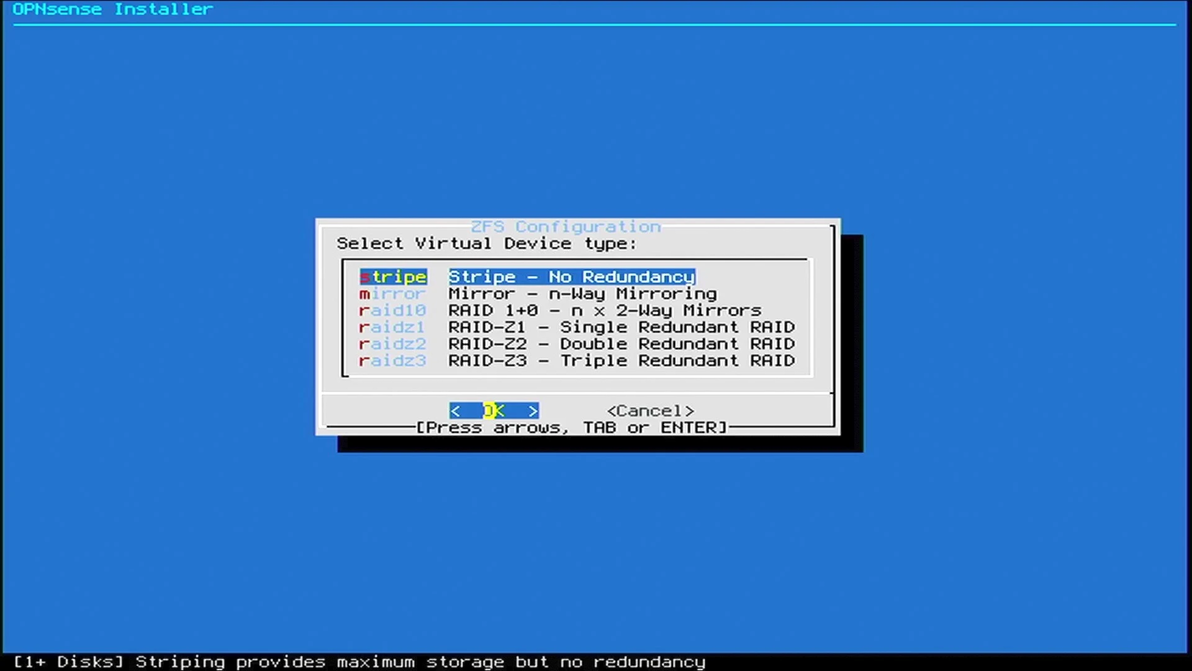

提供了多种冗余模式，不同模式之间的区别可参考 TrueNAS 相关文档，简单来说区别如下：

stripe: single disk stripe pool mirror: mirror pool (similar to raid-1, ≥ 2 disks, 1:1 redundancy) raidz1 pool (similar to raid-5, ≥ 3 disks, 1 disk redundancy) raidz2 pool (similar to raid-6, ≥ 4 disks, 2 disks redundancy) raidz3 pool (similar to raid-7, ≥ 5 disks, 3 disks redundancy)

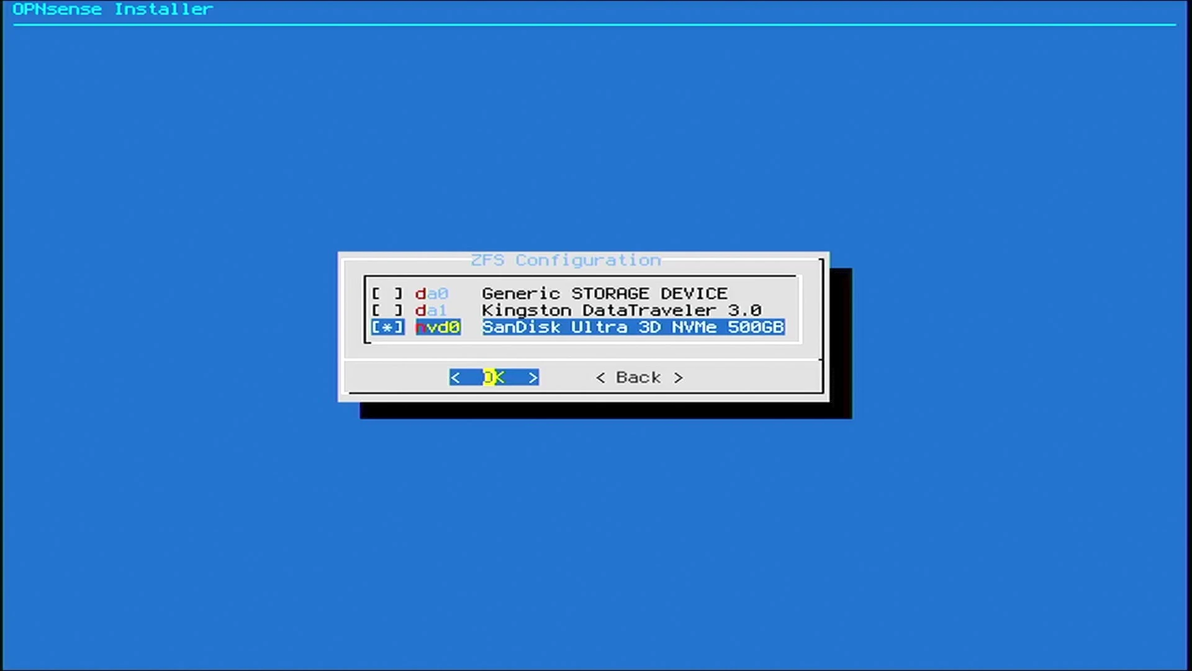

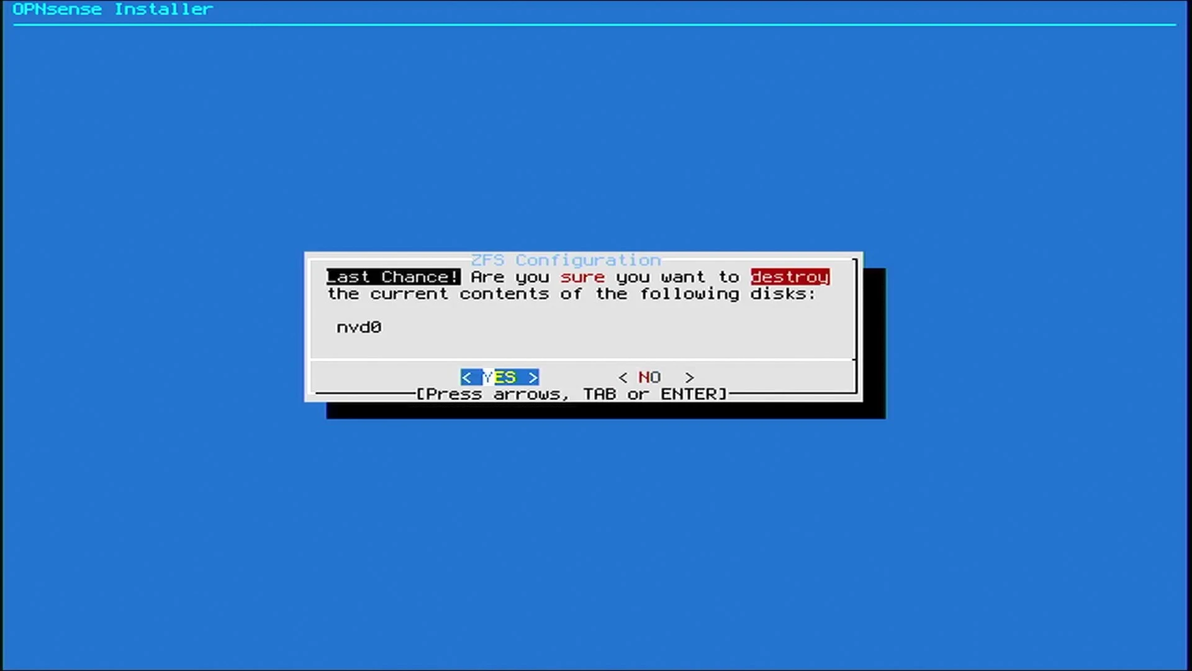

由于此时只有一块硬盘，因此选择条带模式。
