一、Simulink的scope中的图

1.将scope的图导入工作空间

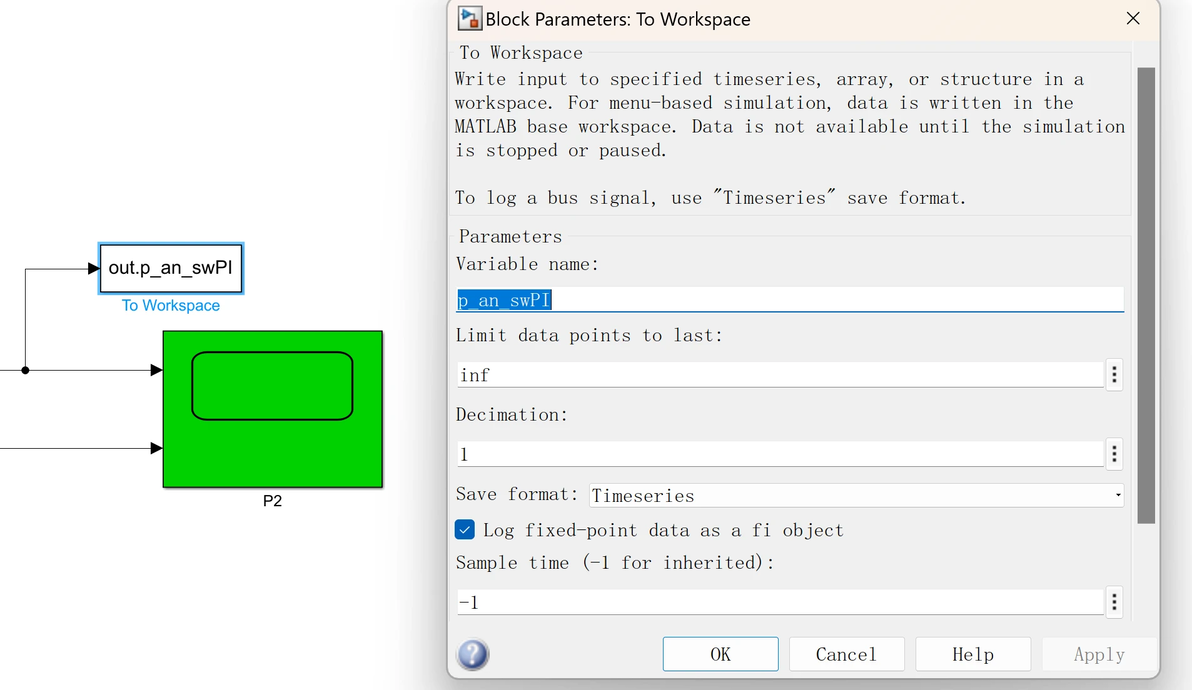

用to workspace模块导出

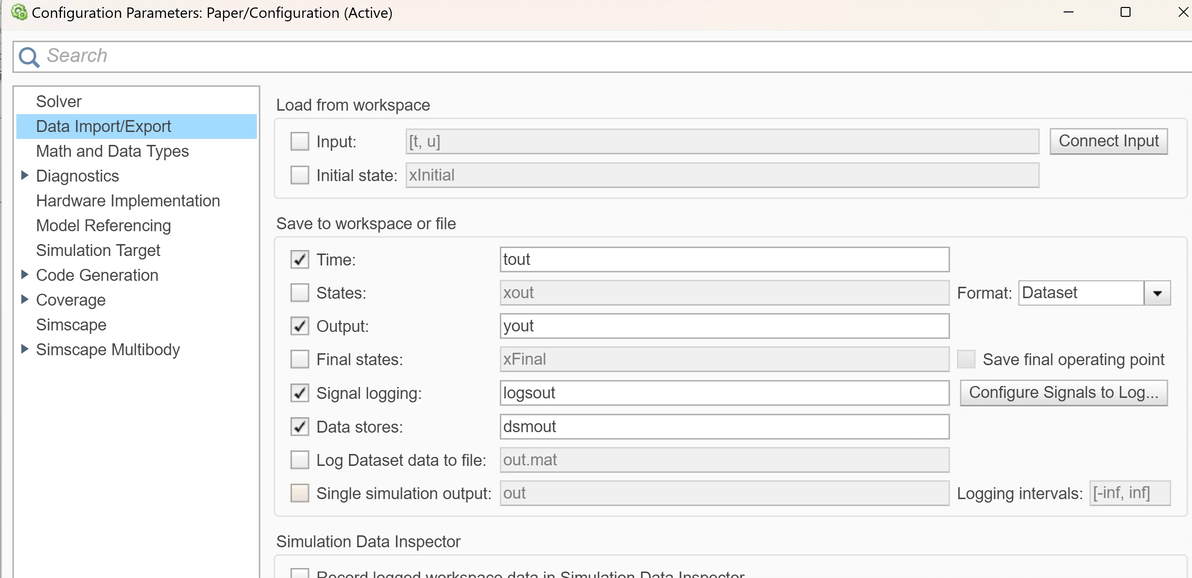

快捷键ctrl+e导出参数控制面板，点入“Data Import/Export”边栏，将该参数设定中下方“Single simulation output”的√取消。对应的to workspace的变量就不含“out.”了

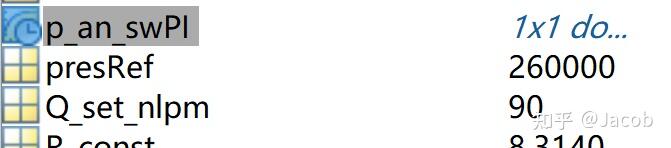

仿真后工作空间中就有对应的信号“p_an_swPI”

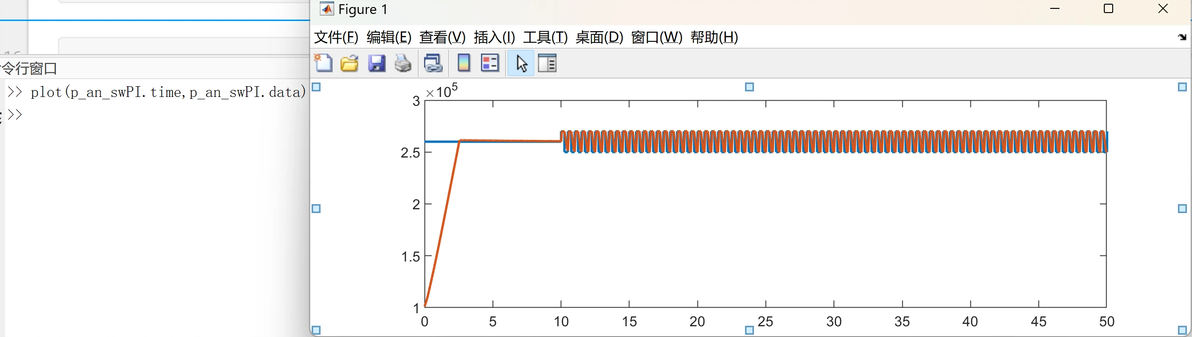

2.绘制所需的图像

3.导入Visio

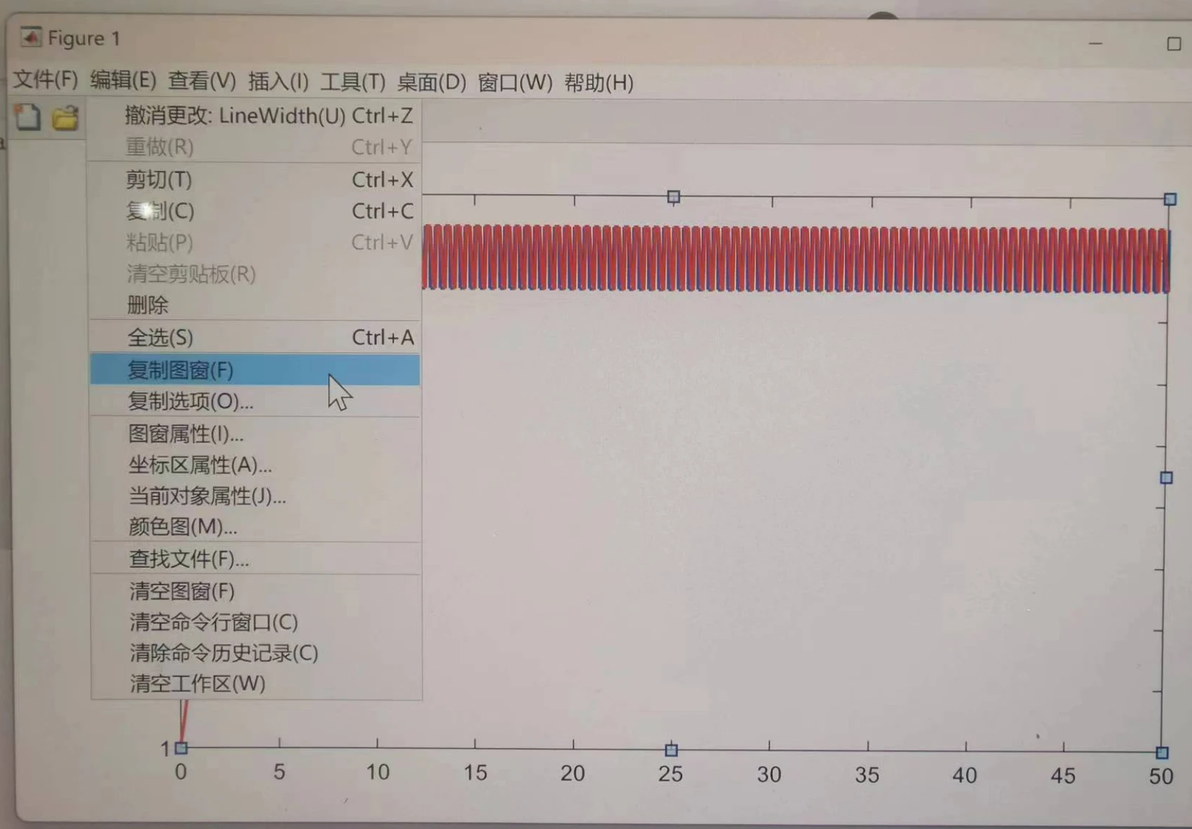

在plot汇总的图中点击“编辑”栏中“复制图窗”

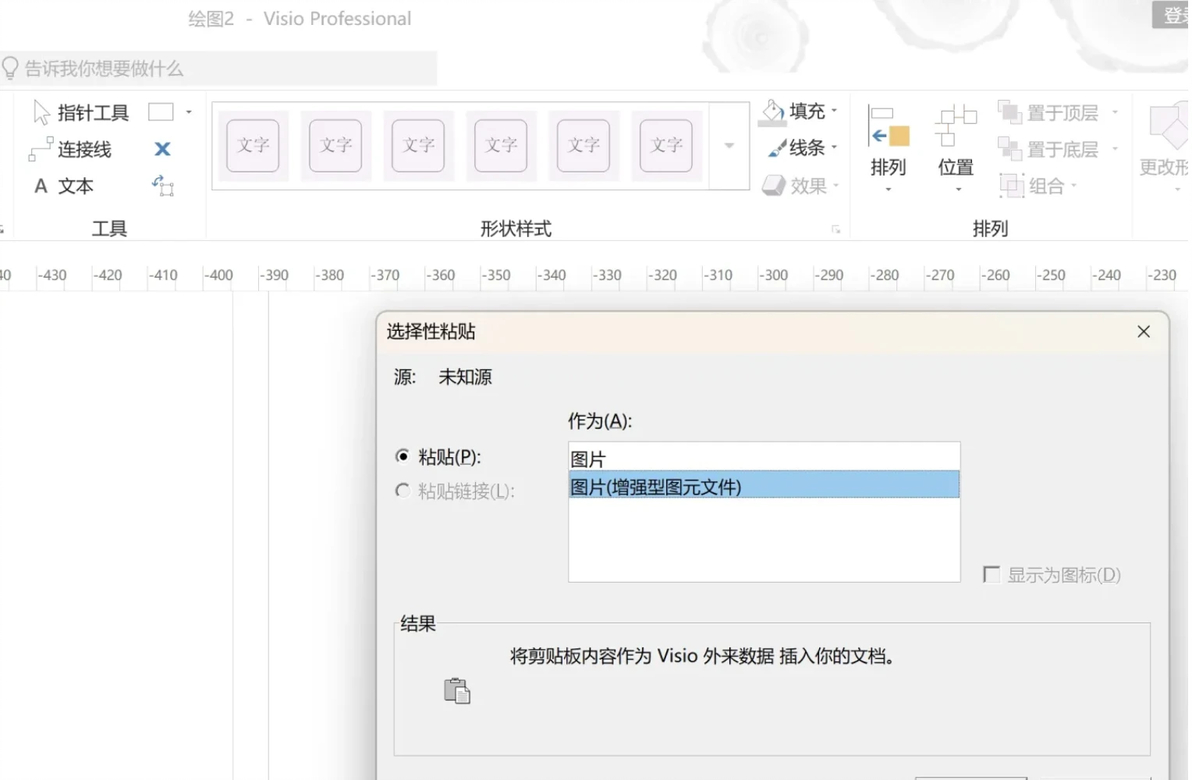

打开进入Visio，右键点“选择性粘贴”，粘贴选择“图片（增强型图元文件）”

4.Visio中随意编辑图片

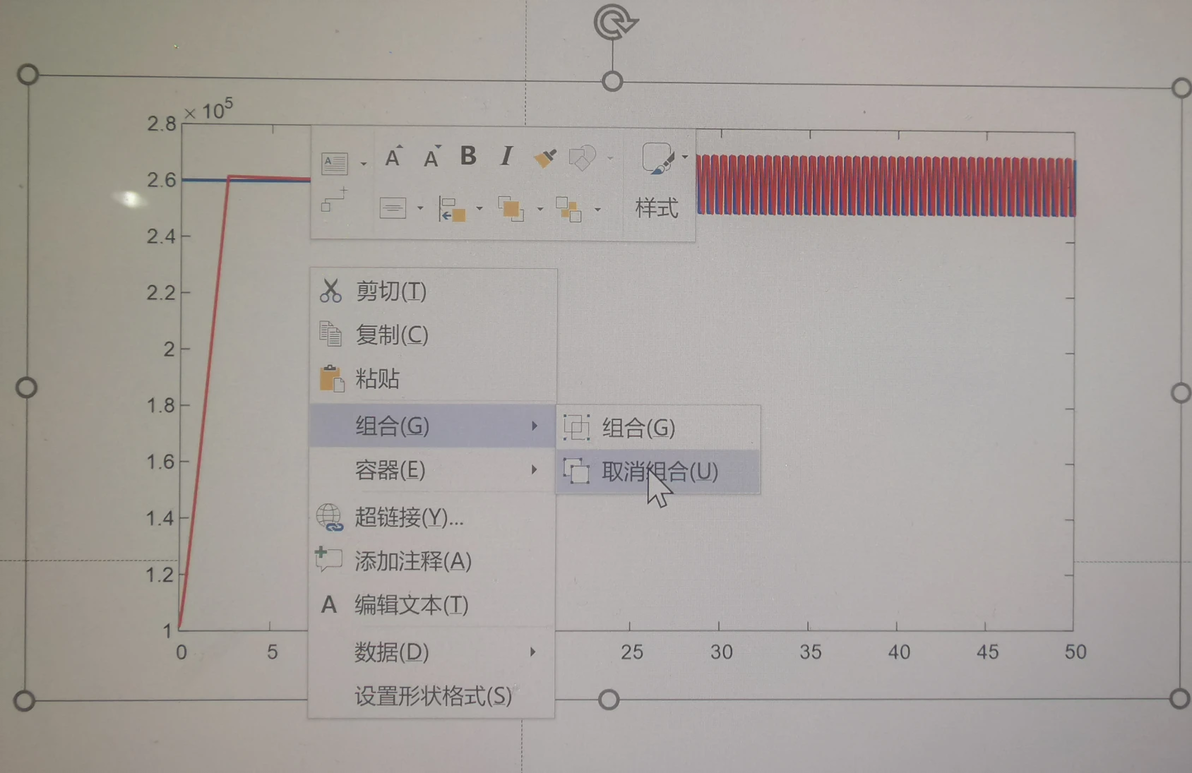

粘贴后选择“取消组合”

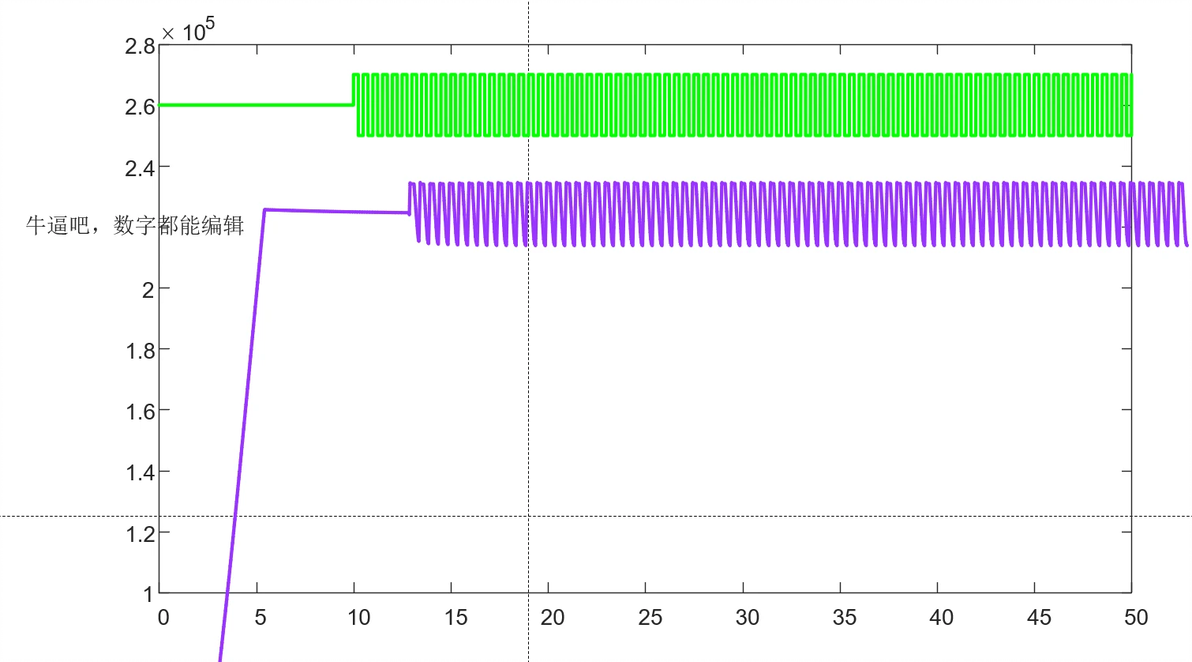

在Visio中进行编辑，数字和线等等都能改

5.保存为矢量图

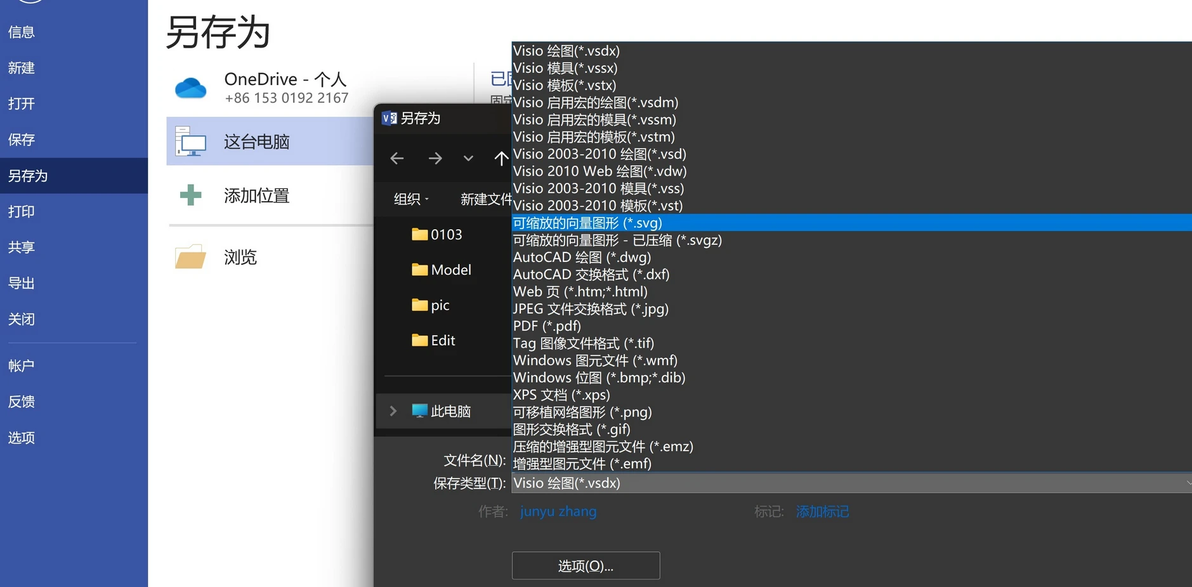

保存为svg类型的矢量图

其实一般保存jpg或者直接截屏都可以的，图片质量挺高的。

二、Matlab中plot绘制的图

1.绘制所需的图像

2.导入Visio

在plot汇总的图中点击“编辑”栏中“复制图窗”

打开进入Visio，右键点“选择性粘贴”，粘贴选择“图片（增强型图元文件）”

3.Visio中随意编辑图片

粘贴后选择“取消组合”

在Visio中进行编辑，数字和线等等都能改

4.保存为矢量图

保存为svg类型的矢量图

其实一般保存jpg或者直接截屏都可以的，图片质量挺高的。
