一、本节任务

        创建一个PS最小系统，通过串口发送hello world到电脑

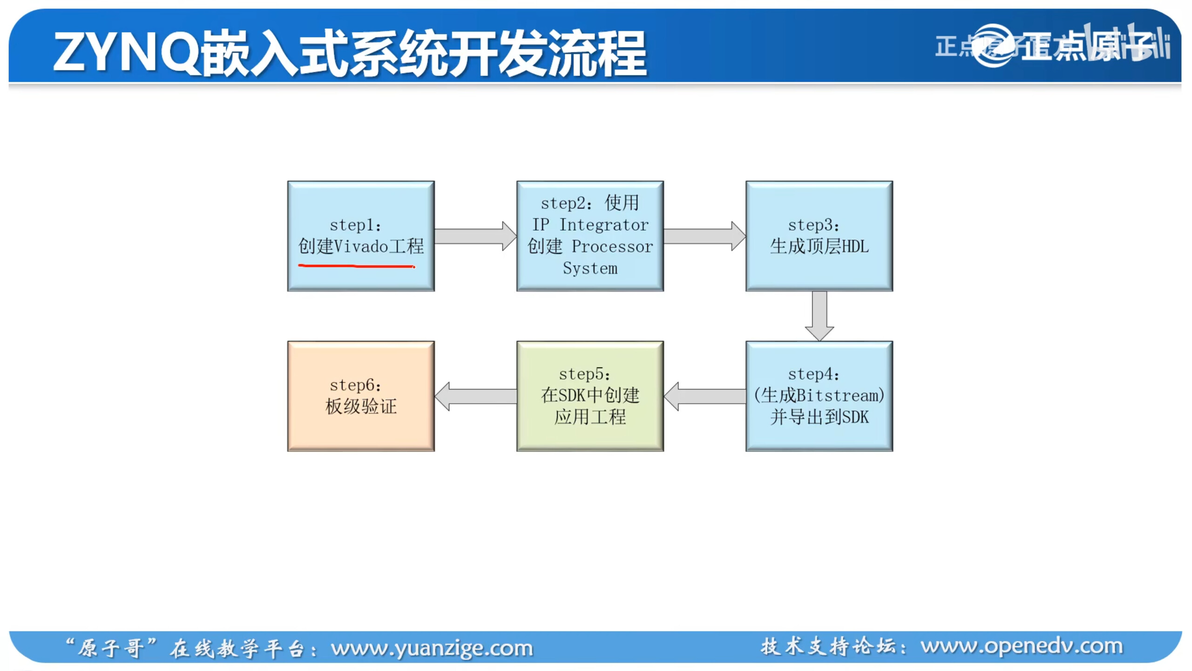

ZYNQ嵌入式系统开发流程

        嵌入式最小系统包含一个UART和一个DDR3控制器

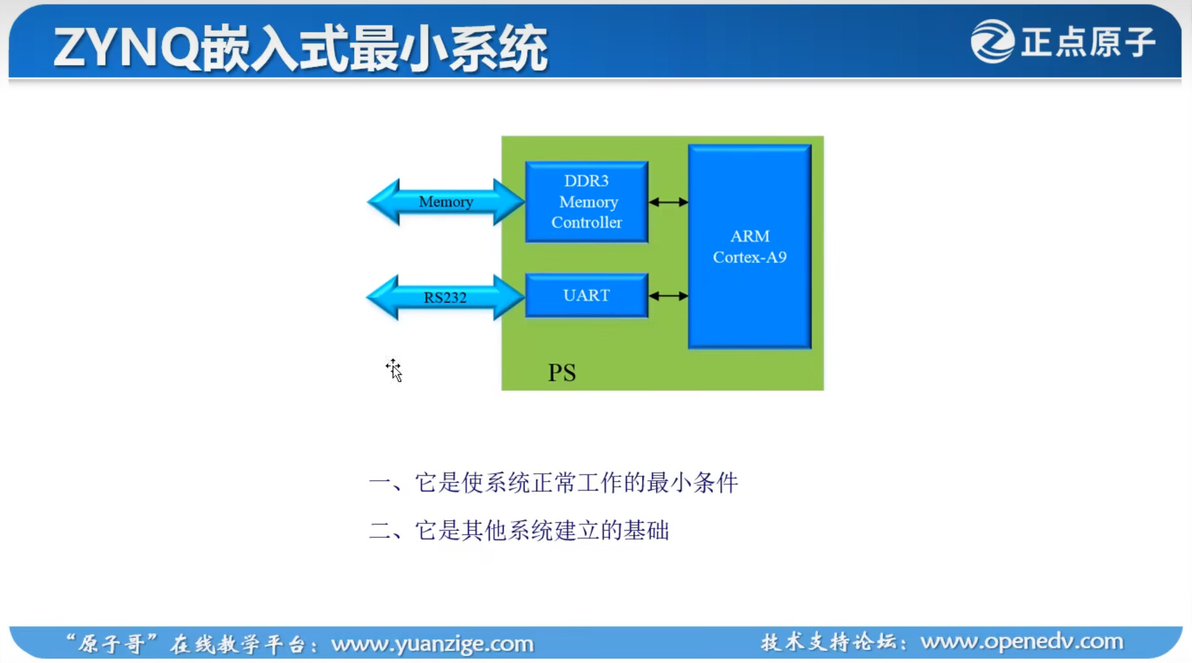

ZYNQ的最小嵌入式系统

二、开始操作

1.配置IP核，构建PS最小系统

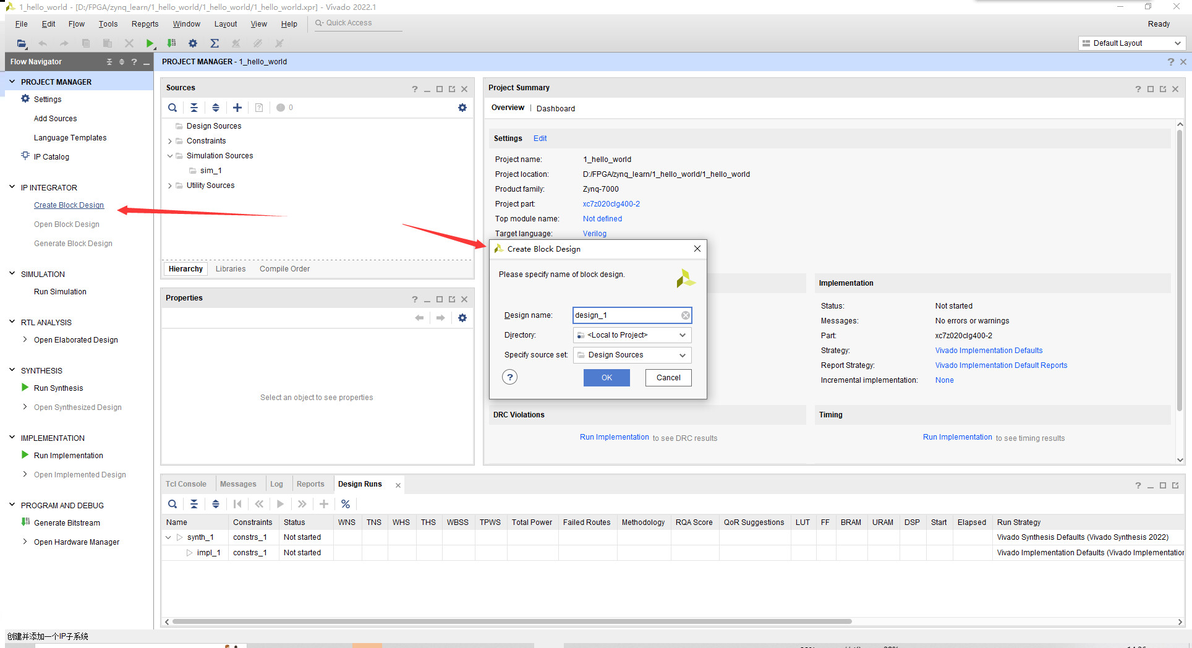

        新建工程、新建IP核等操作

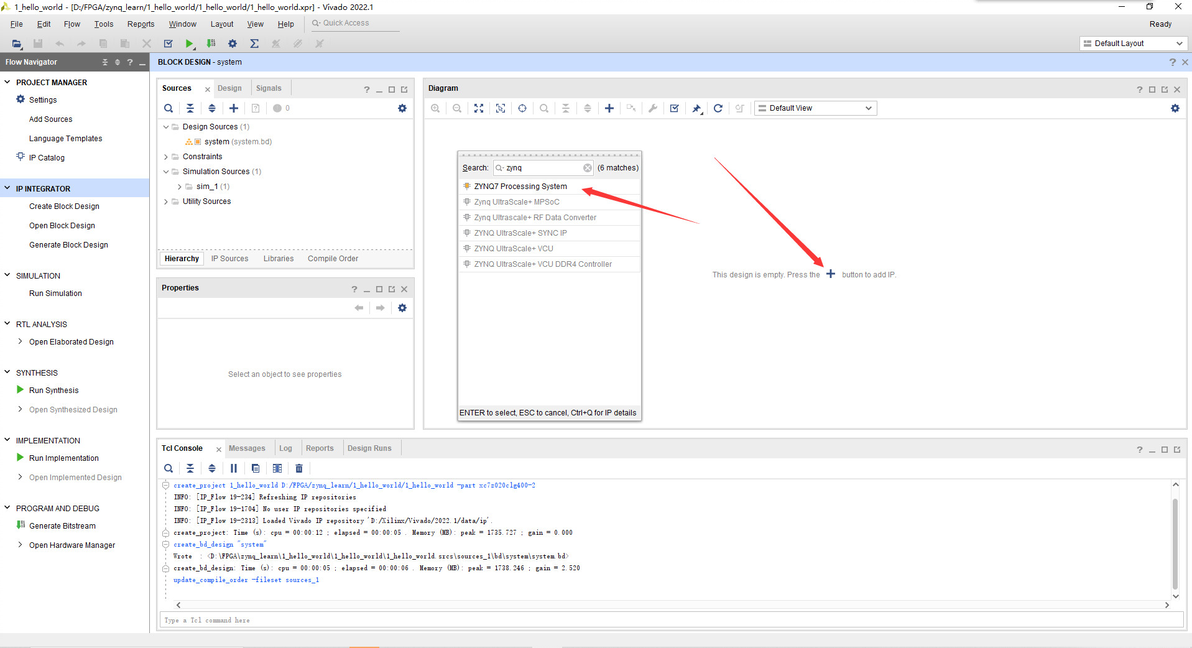

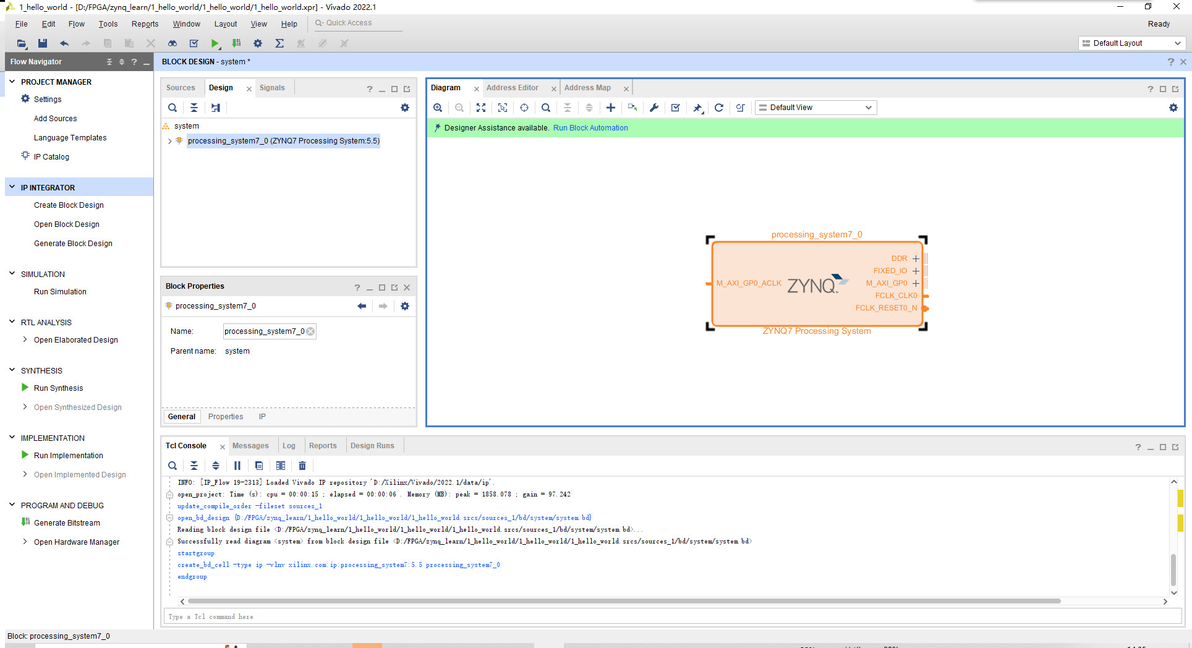

新建ZYNQ最小系统

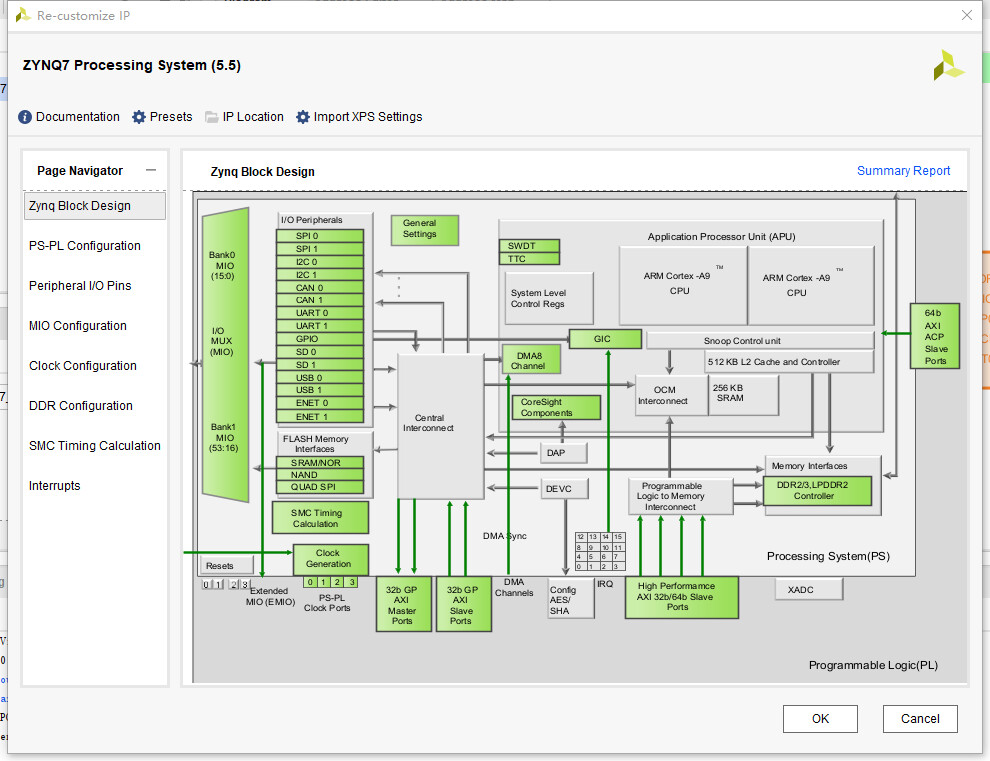

双击IP核，对其进行配置

可以在此对接口进行配置

最小系统需要对DDR控制器和UART串口进行配置

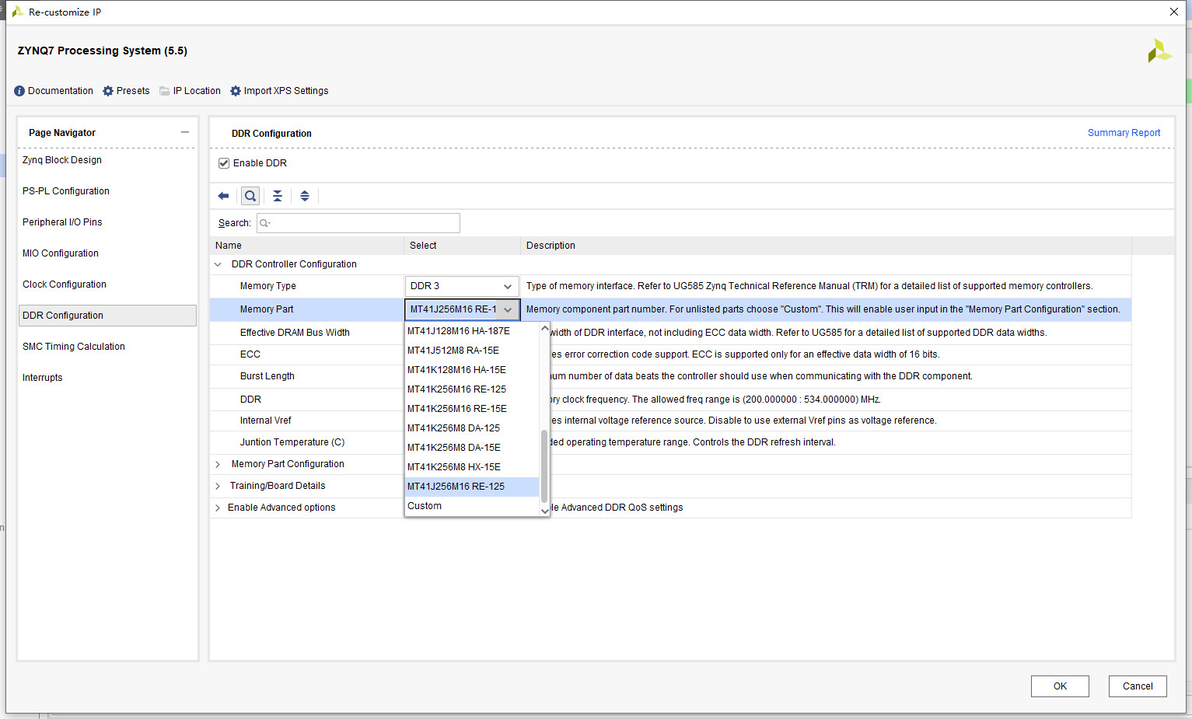

配置DDR

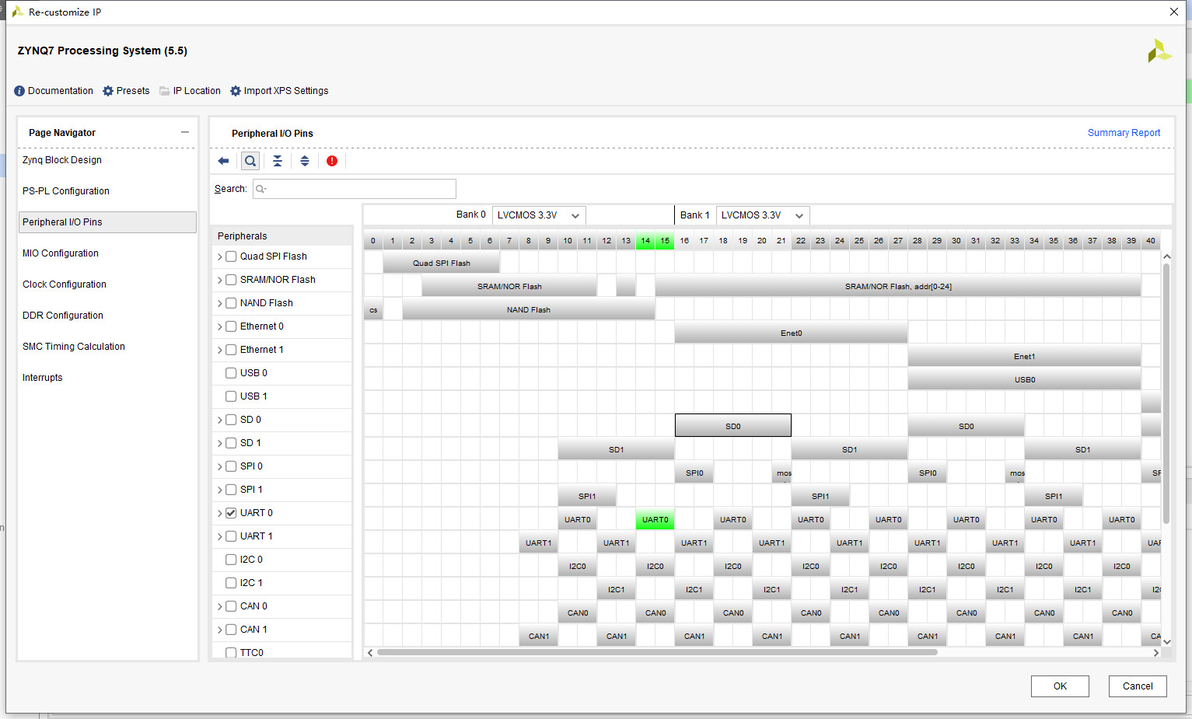

        配置需要的串口引脚，正点原子开发板原理图的UART0为14，15脚，此处应与之对应。

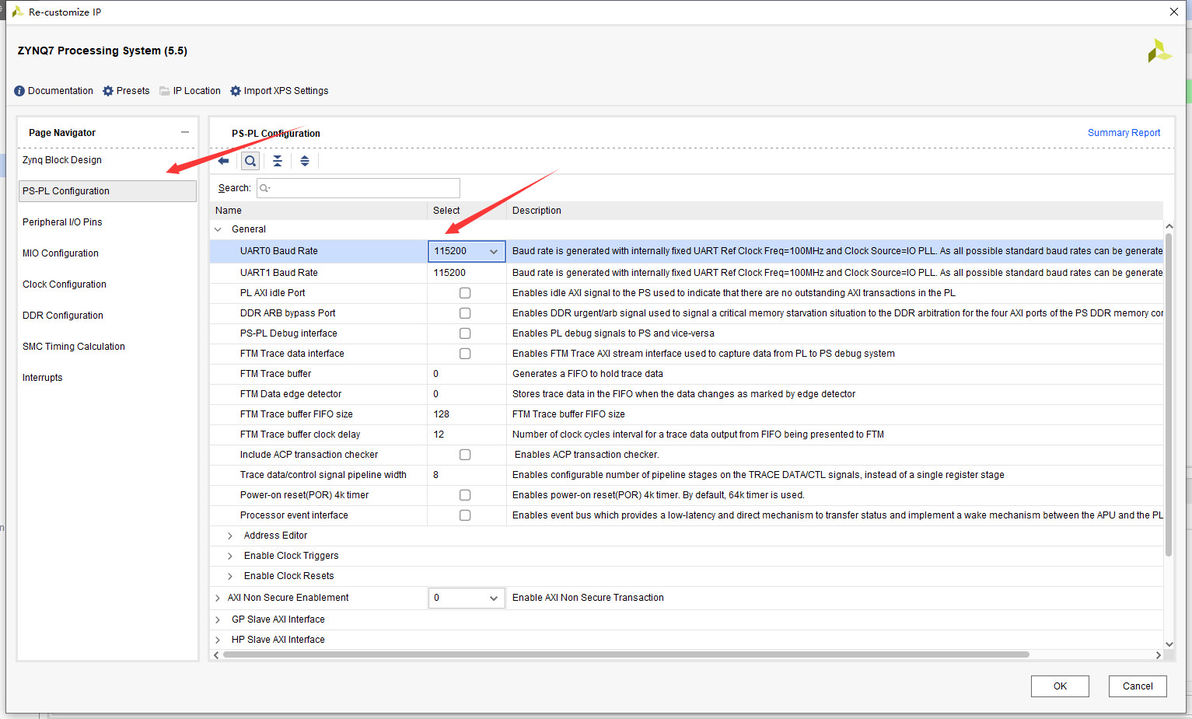

配置串口波特率

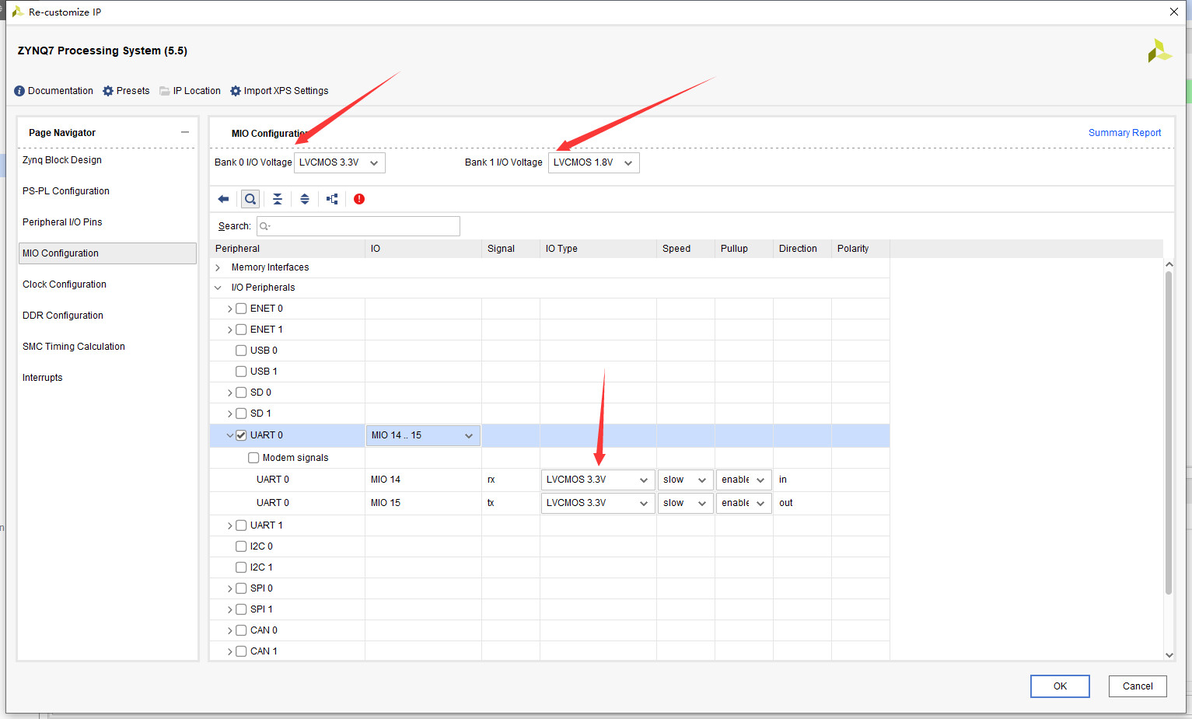

    原理图的UART0在Bank0，电压标准为3.3V，Bank1电压标准为1.8V，调整配置为与之对应。

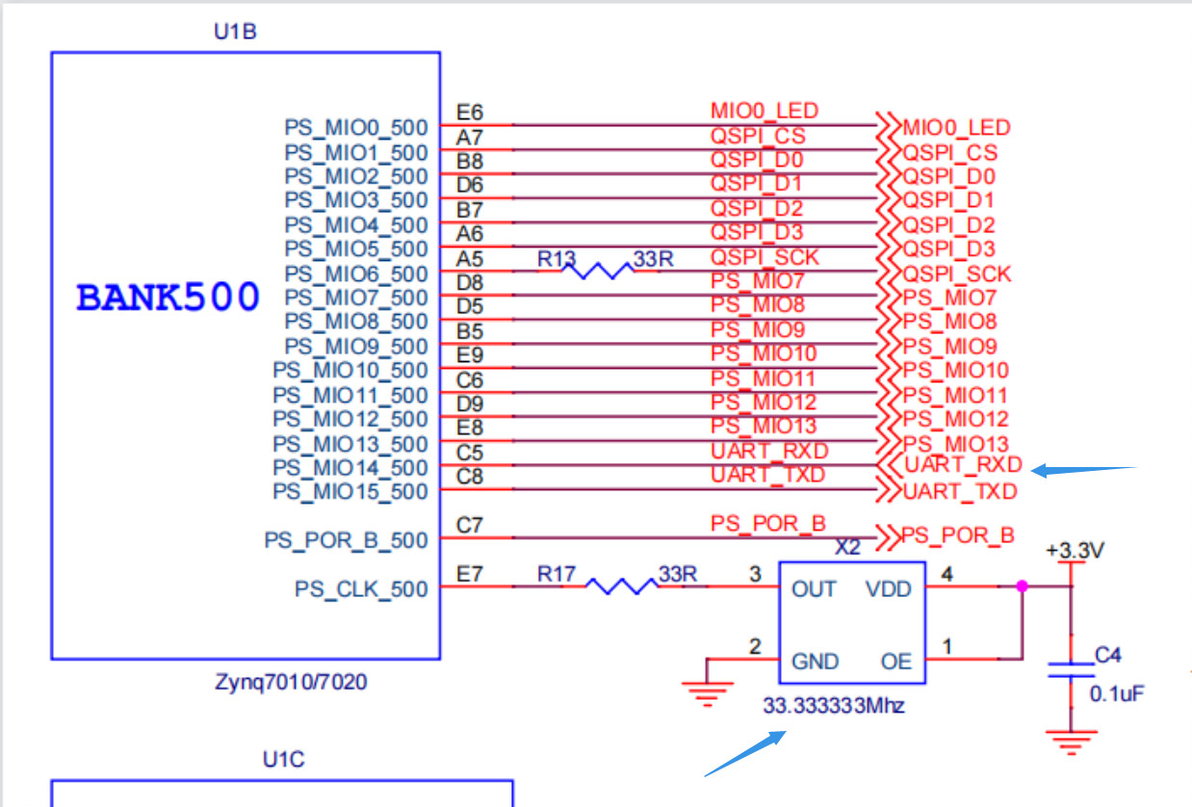

原理图，BANK0使用33.333333M晶振，UART为14，15脚

取消勾选，可以去掉多余的接口

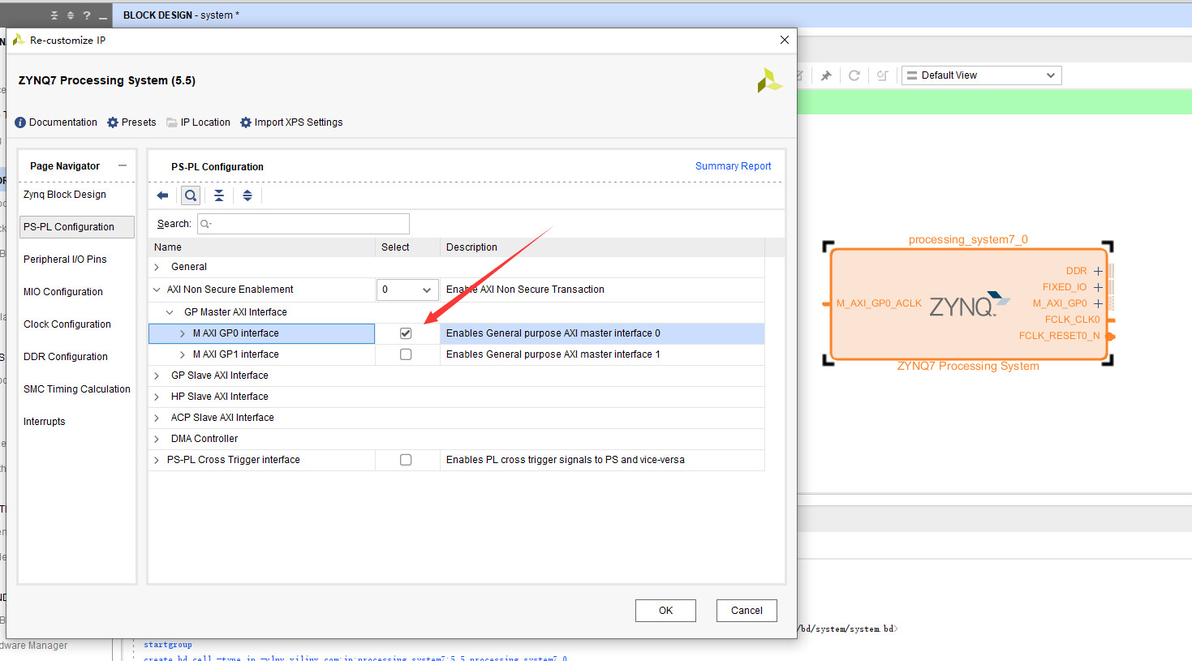

去掉M_AXI_GP0接口

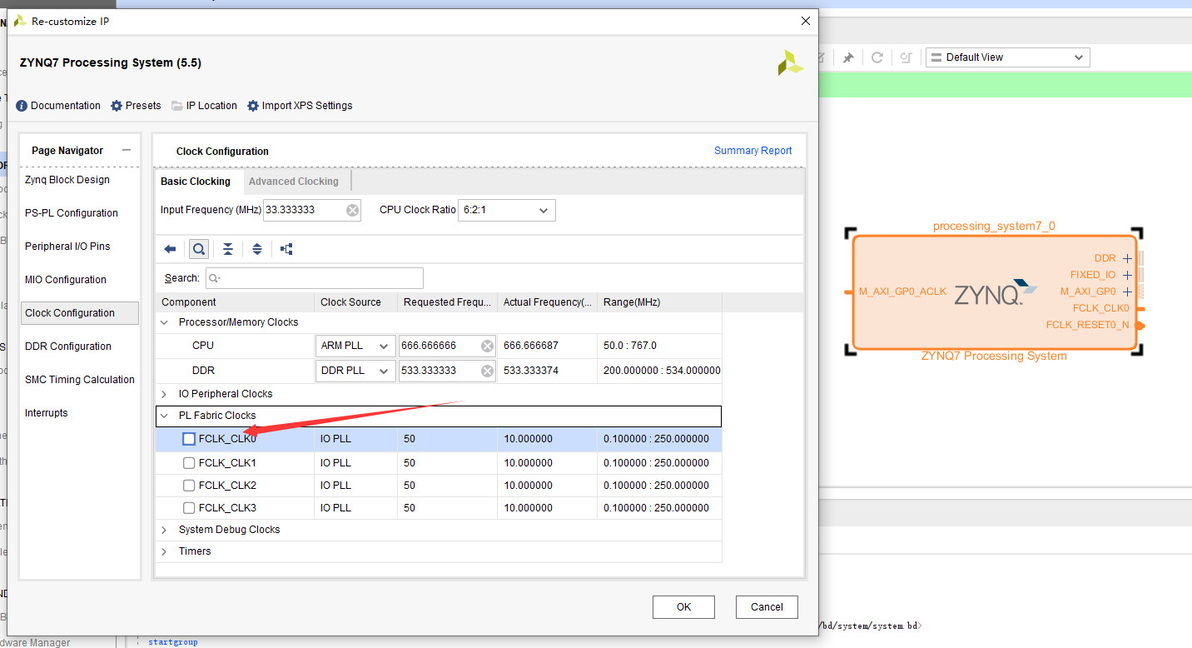

去掉PS提供给PL的时钟接口

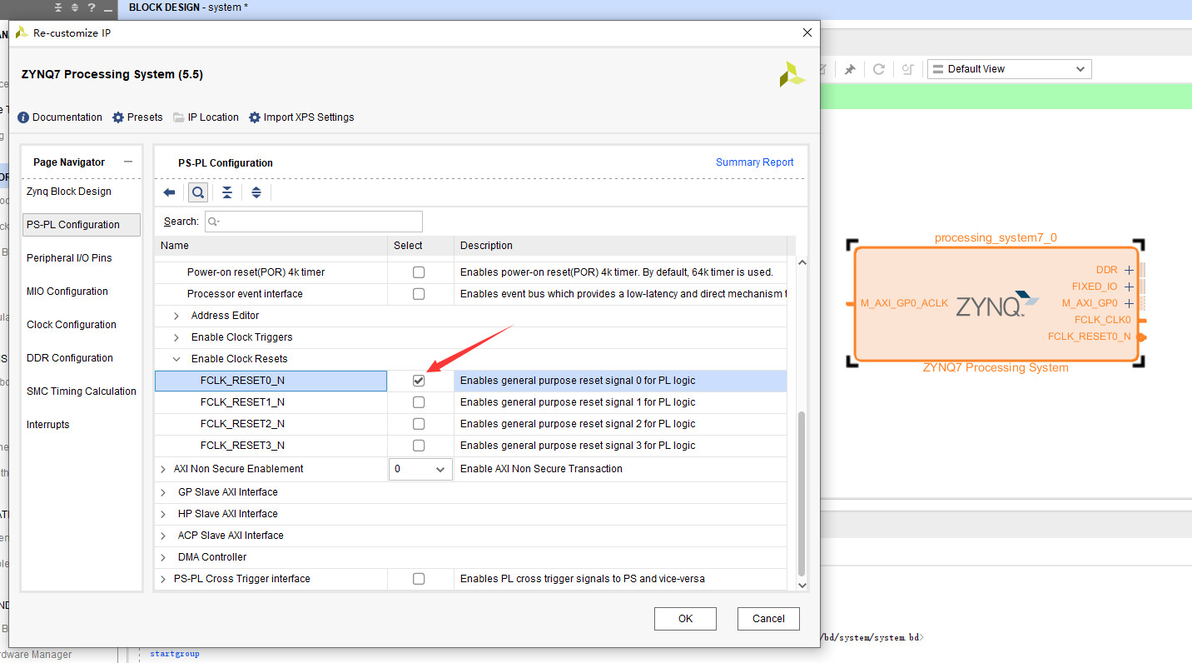

去掉PS提供给PL的复位接口

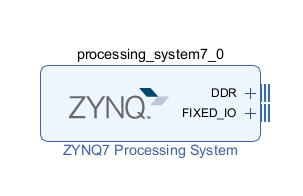

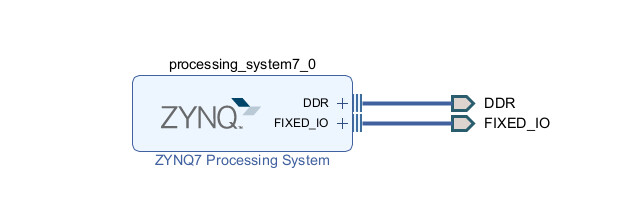

最终可以变成这样

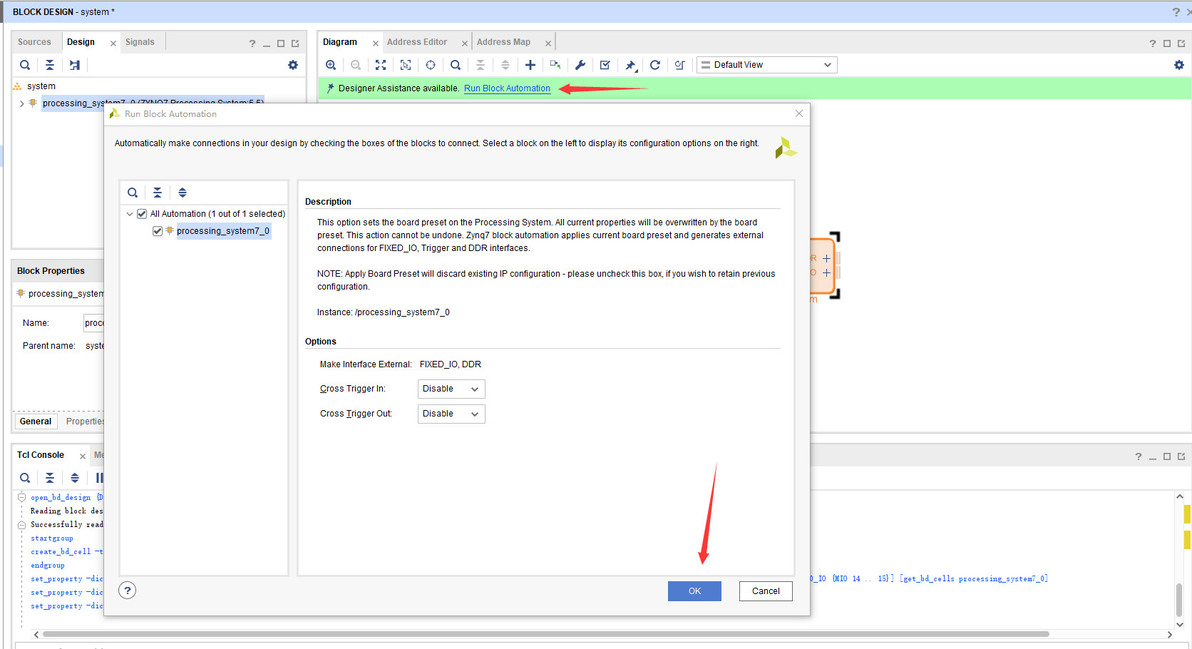

自动配置端口

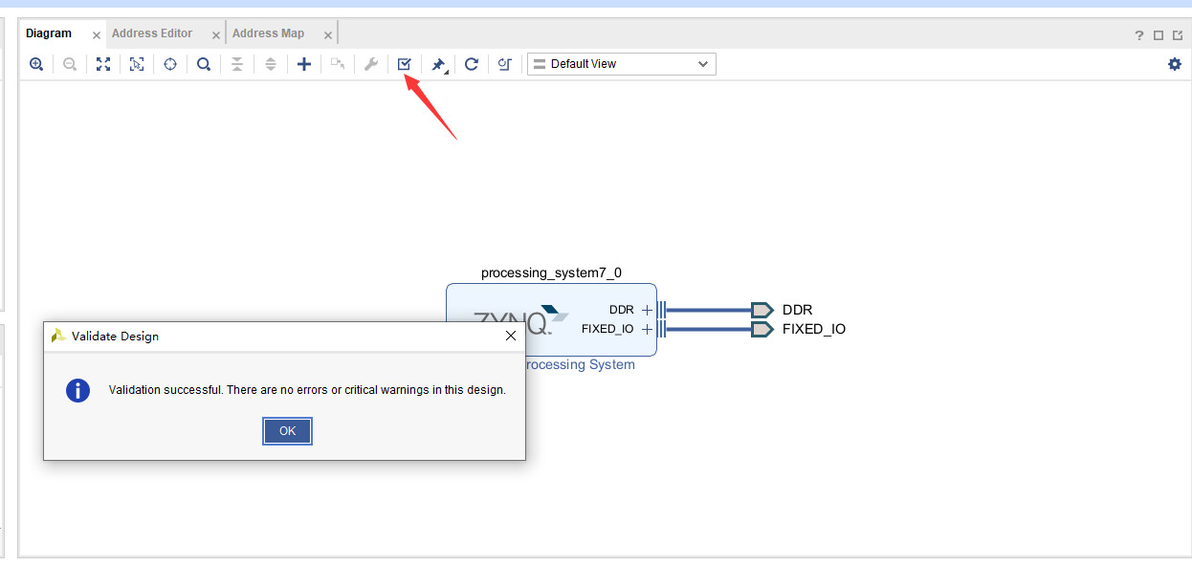

验证设计

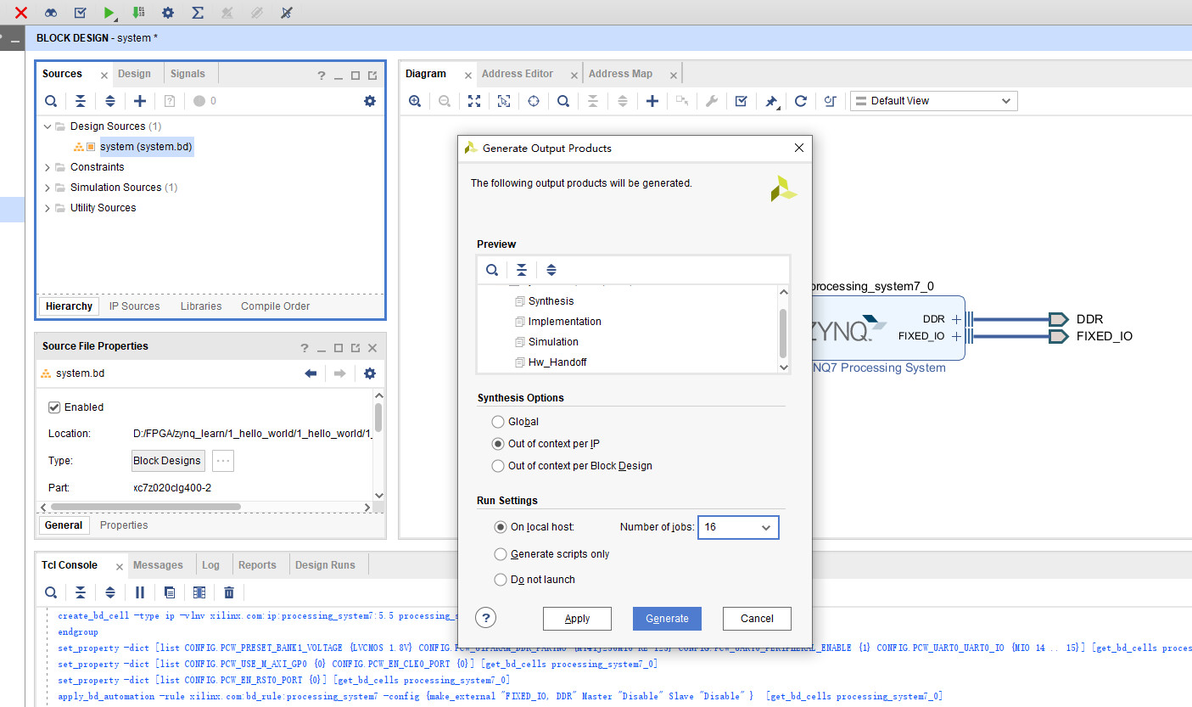

生成IP，自动生成管脚约束等

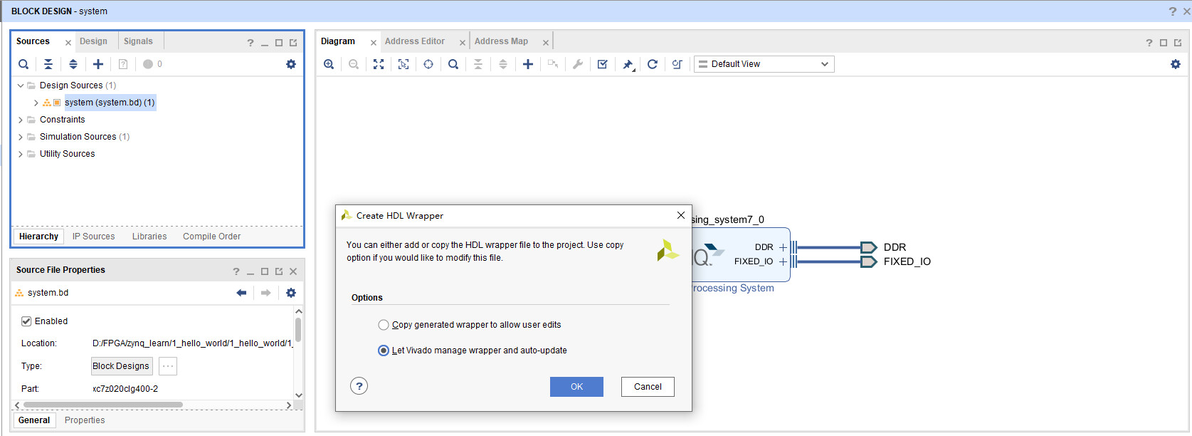

生成顶层HDL文件

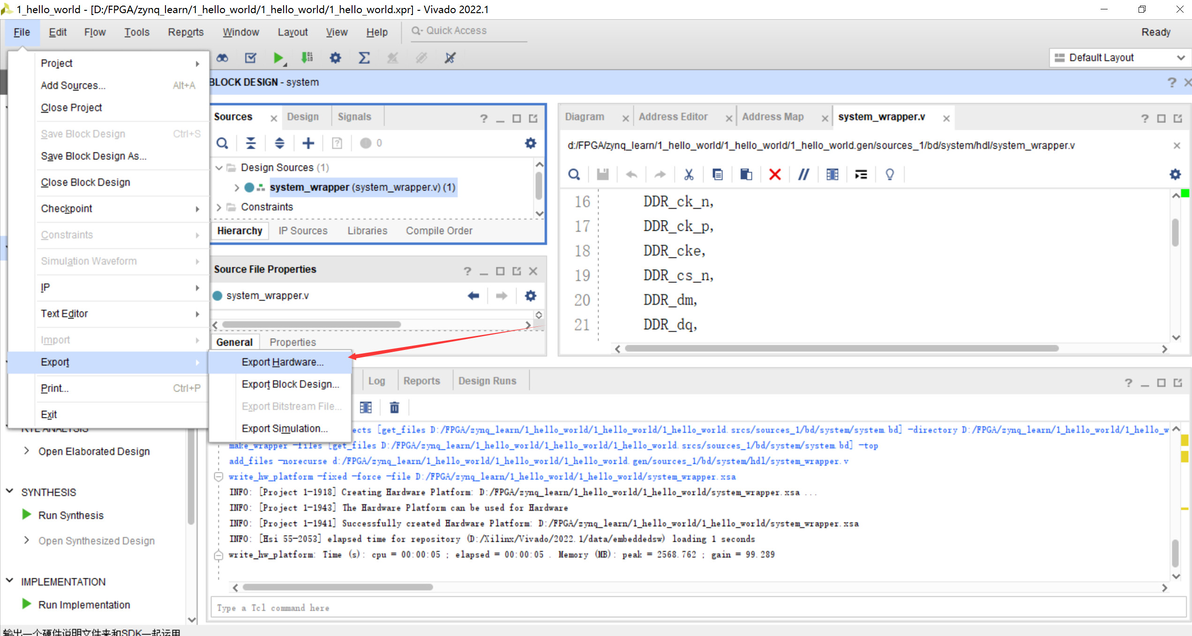

导出这个玩意

2.在Vitis中编写C语言代码

         正点原子教程该更新了，现在ZYNQ的嵌入式系统开发都用Vitis了

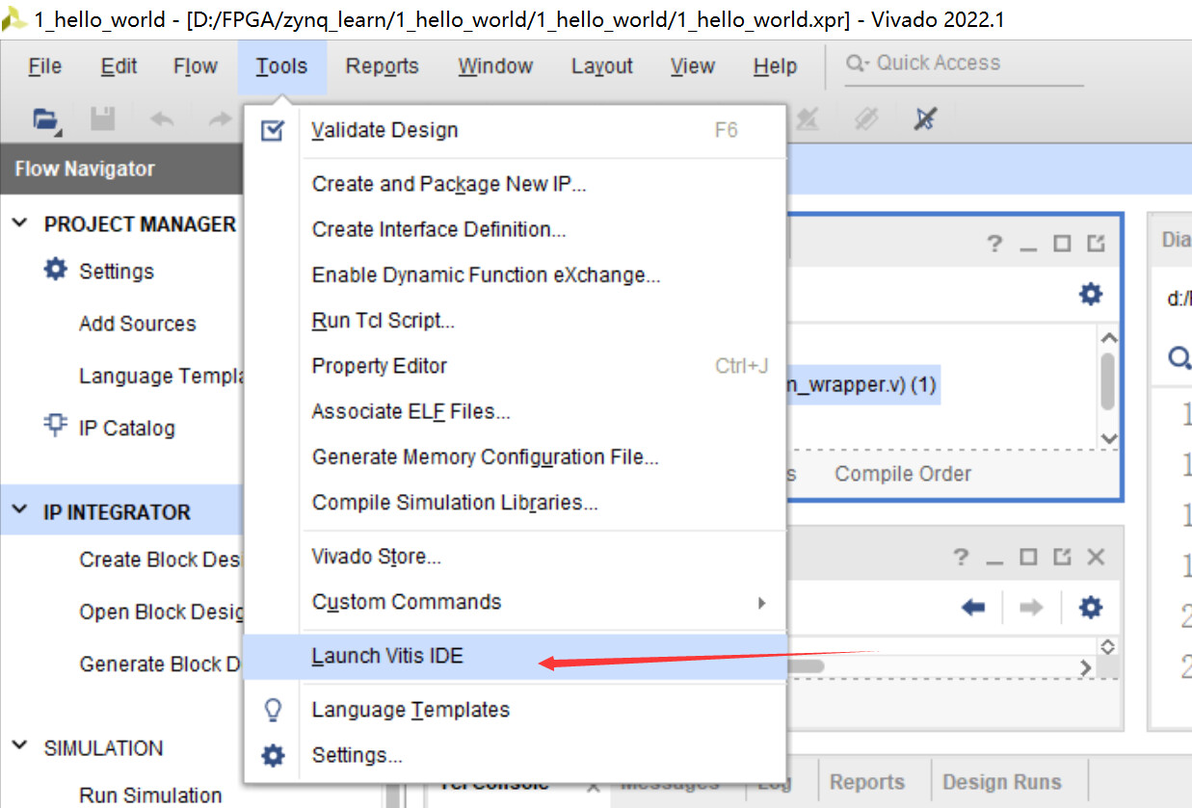

打开Vitis

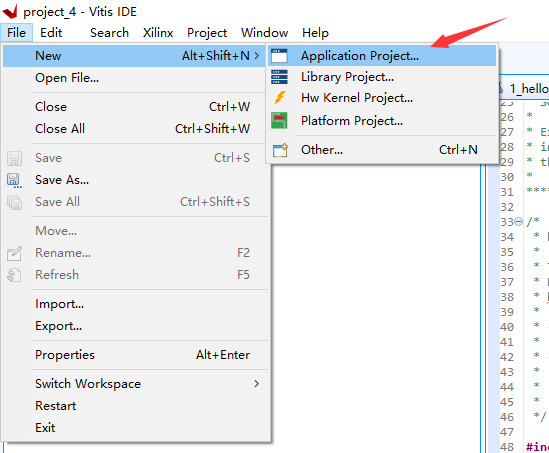

在Vitis中新建工程

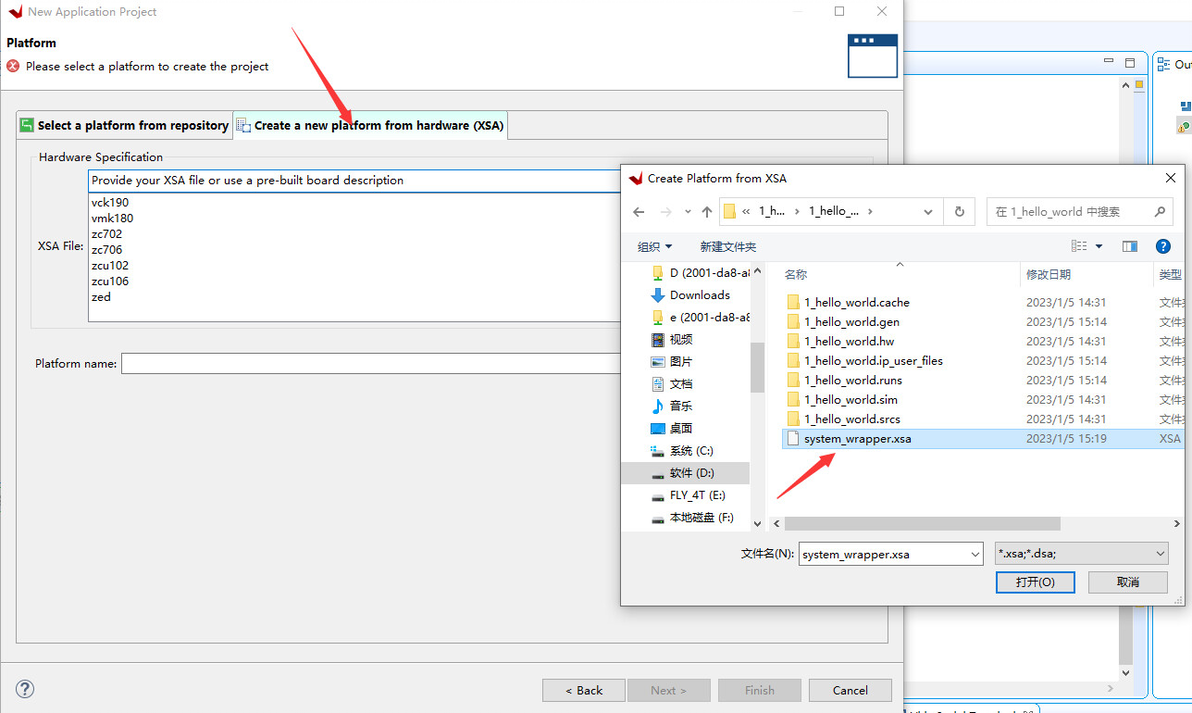

选择刚才生成的.xsa文件

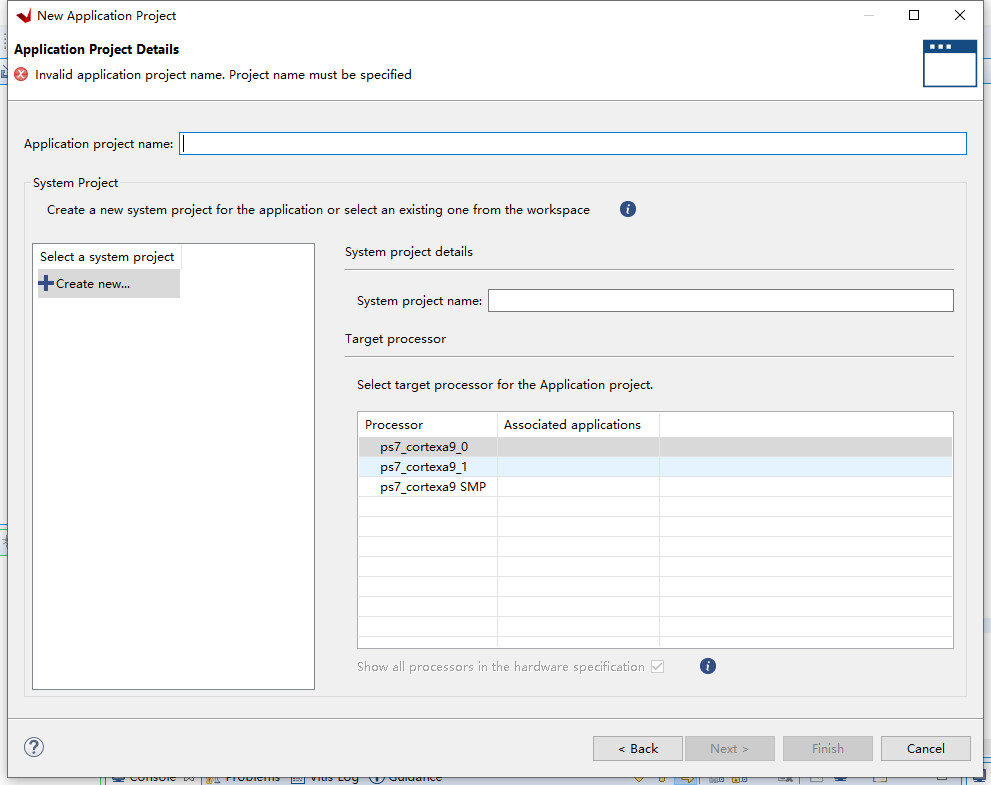

工程命名

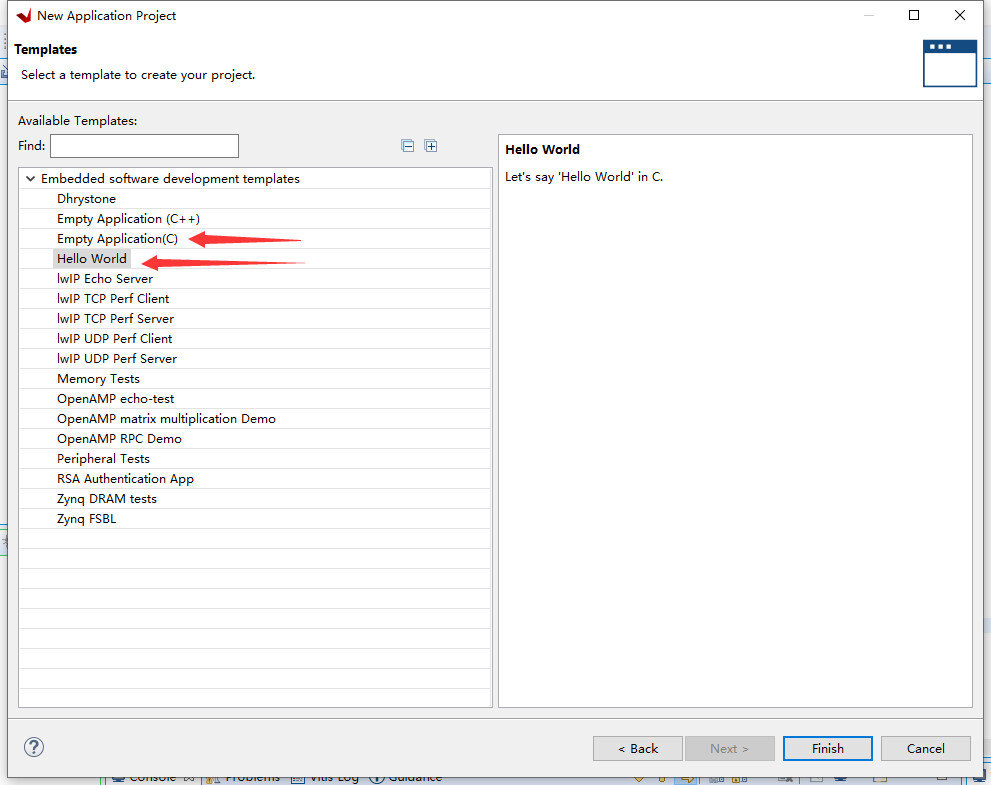

选择一个例程，可以选择hello world或者空的工程

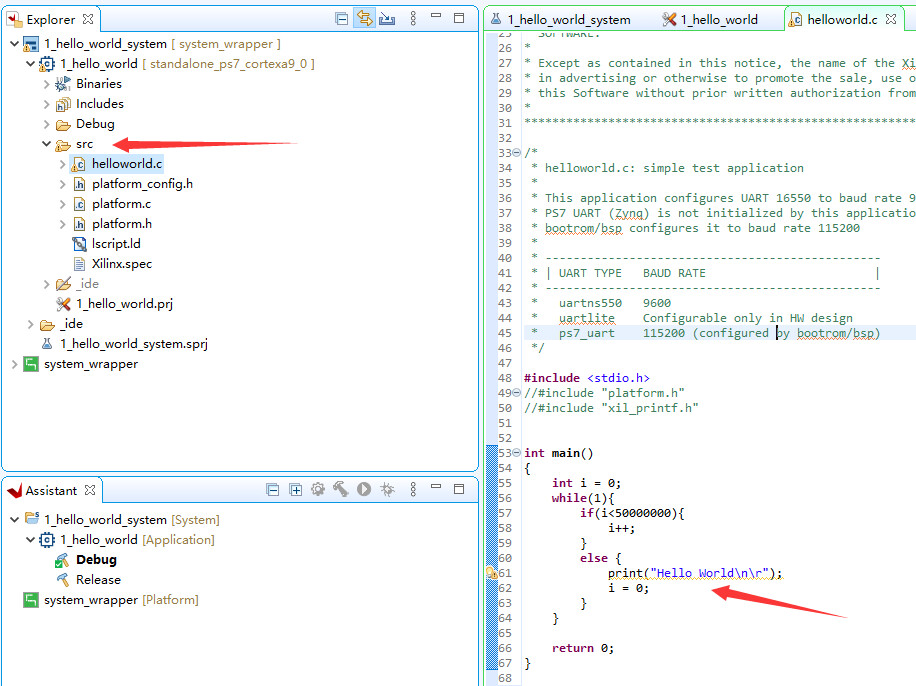

        在main函数中改改代码

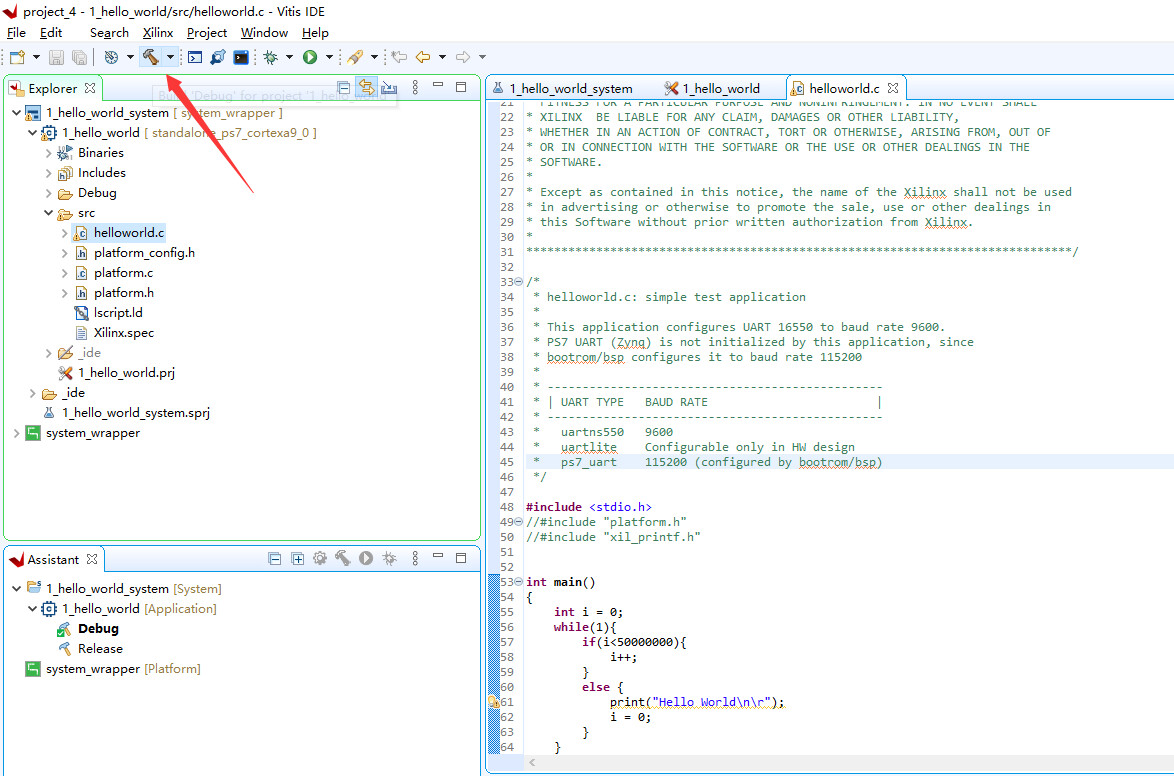

编译

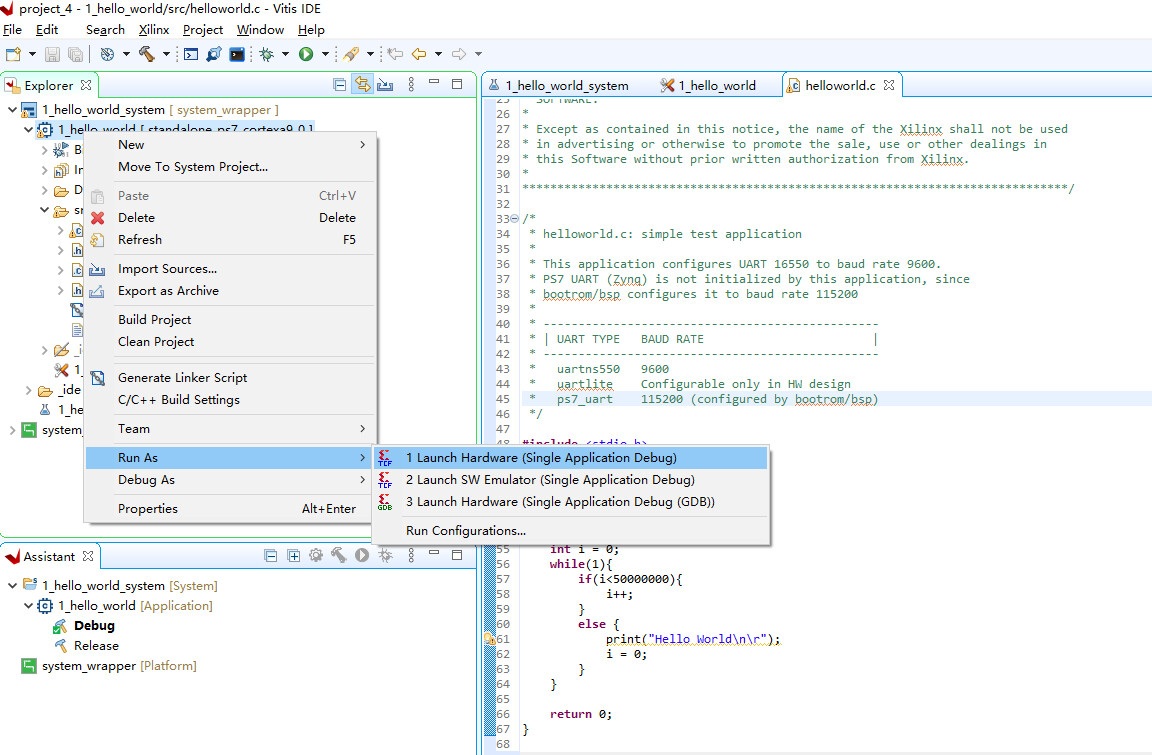

烧到板子上

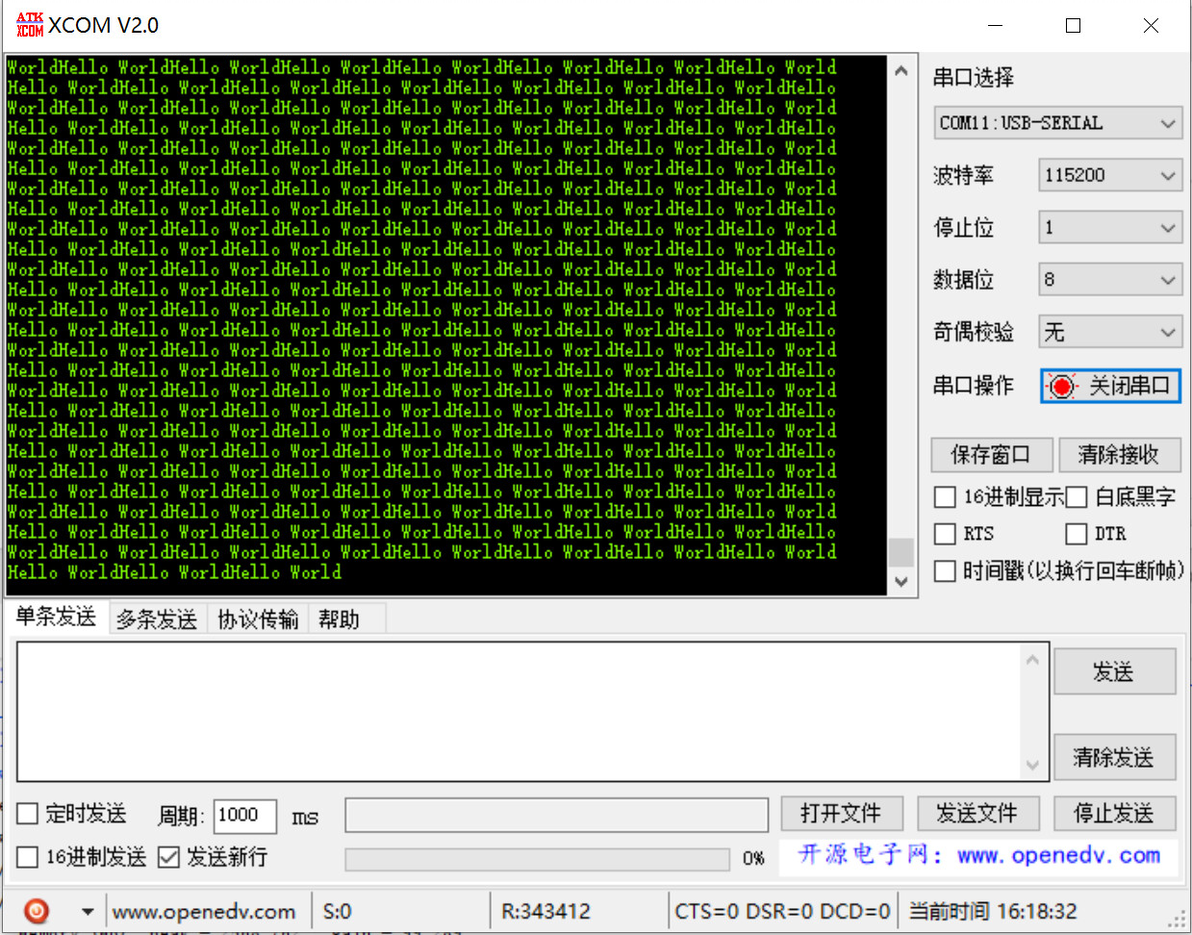

HelloWorld！但是为什么\n\r没用？

三、总结

        原来配置一个PS的uart那么容易吗，去年暑假还在写硬件uart人都写麻了=-=。虽然妹懂底层的逻辑，但是我大受震撼。

        这一次写得依托答辩，反正不是很难的东西，当作是大记忆恢复术吧，把暑假学的内容复习一下,后面再慢慢学其他东西，我还很好奇这里面怎么实现中断呢。

        另外还是要多看官方的技术手册，感觉都没怎么啃技术手册，愣是跟着教程学，这不好。
