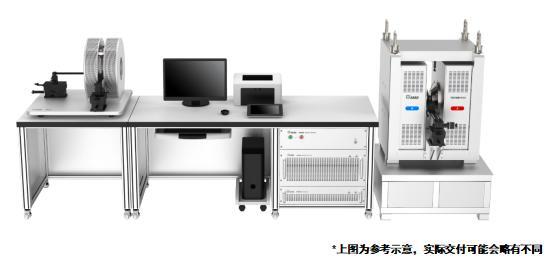

磁强计校准装置TM9100

磁强计校准装置TM9100是一套高精度、多功能、智能化的磁参量计量标准装置。由高精度直流电流标准源、标准电磁铁、标准亥姆霍兹线圈、精密磁强计、磁屏蔽腔、全自动校准软件等组成，磁强计校准装置TM9100适用于各省市级计量实验室组建精密磁场计量检查标准，开展0.05级及以下的特斯拉计或PT2025核磁共振磁强计的校准工作。

2. 磁强计校准装置TM9100主要特征

配有双通道的双极性励磁电流标准源。

电流源的稳定度达20 ppm/min。

电流源的准确度达0.01级，年误差变化优于50 ppm。

磁场线圈可产生± ( 0.1 mT～100 mT ) 的标准磁场。

电磁铁可产生± ( 20 mT～2.6 T )的高稳定磁场。

选配PT2025或PT2026核磁共振磁强计作为标准表。

磁场线圈与电磁铁均配有探头位置智能调节装置。

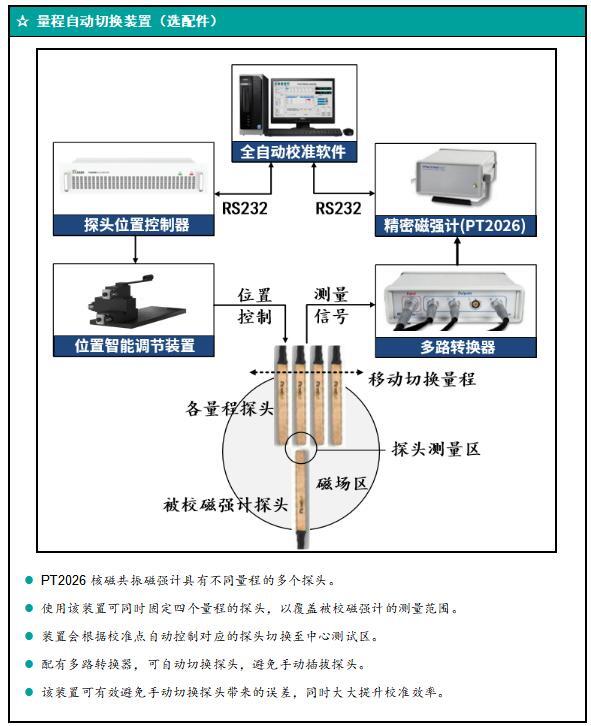

支持PT2026的多探头量程全自动切换。（选配件）

配有磁屏蔽腔，用于校准磁强计的零位漂移。

配有便携式测控台，便于手动控制磁场输出。

配有专用的校准软件。

3. 磁强计校准装置TM9100主要应用

☆ 校准精密磁强计

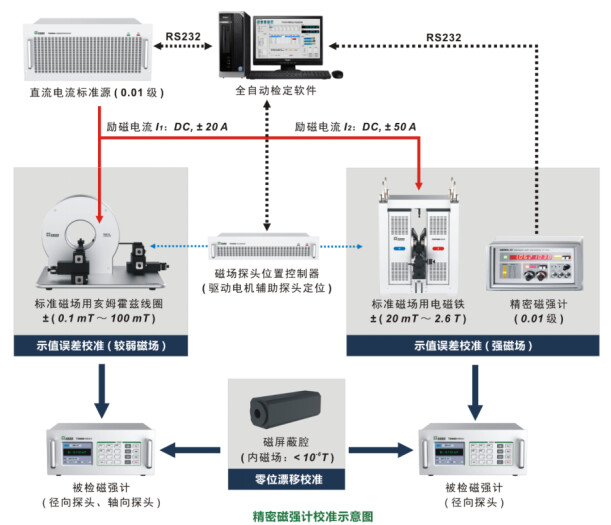

校准精密磁强计

磁强计校准装置选配PT2025核磁共振磁强计作为标准表，适用于校准0.05级及以下的精密磁强计。

磁强计校准装置可按JJF 1832-2020规程 对直流磁强计进行校准，可完成的校准项目如下：

磁强计校准装置磁通密度示值误差 探头正反向示值误差 零位漂移 升降变差(仅针对指针式磁强计)

☆ 校准核磁共振磁强计

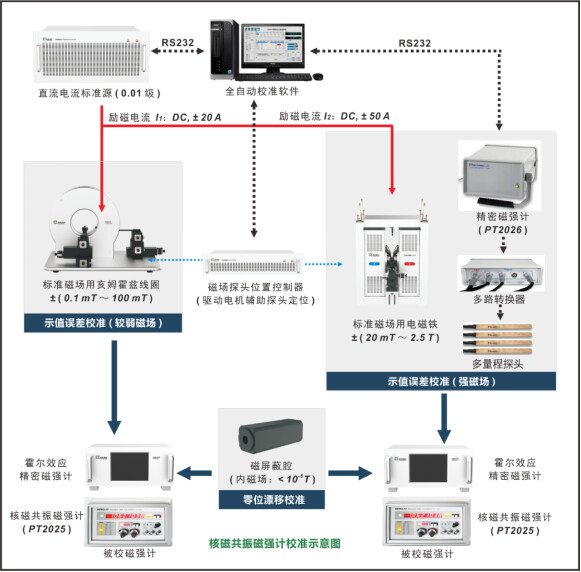

校准核磁共振磁强计

校准核磁共振磁强计选配PT2026核磁共振磁强计作为标准表，适用于校准PT2025核磁共振磁强计，也适用于校准0.05级及以下的精密磁强计。

4. 校准核磁共振磁强计设备组成

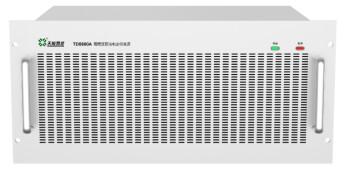

高精度直流电流标准源

高精度直流电流标准源

该电流源为高精度的双极性电流标准源，可输出双路直流电流，分别对磁场线圈和电磁铁励磁。每路电流输出均具有高准确度和稳定性，测量不确定度达0.01级。

电流输出稳定度优于20 ppm/min ，年误差变化优于50 ppm。

电流源可通过程控连续可调，且具有较小的调节细度，便于指针式磁强计的校准。

具有较大的功率输出，可在满负荷下驱动磁场线圈或电磁铁长时间工作。

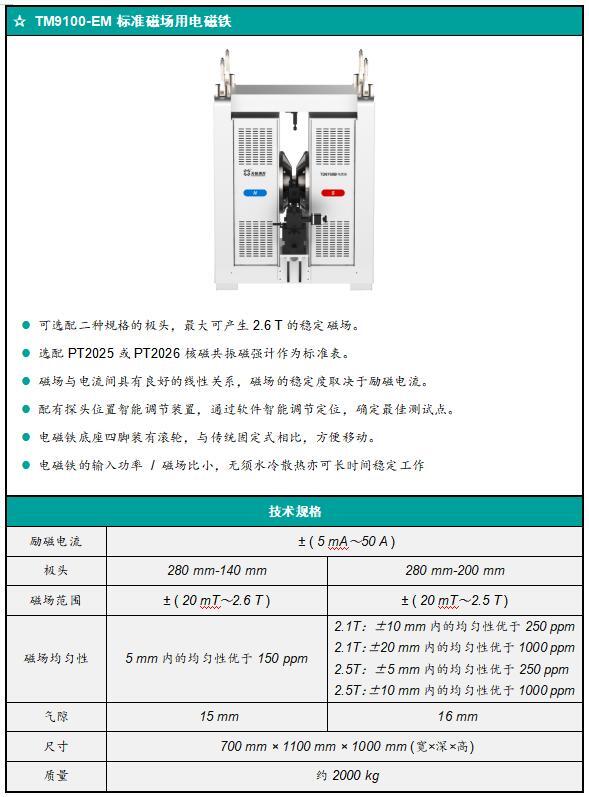

磁强计校准装置

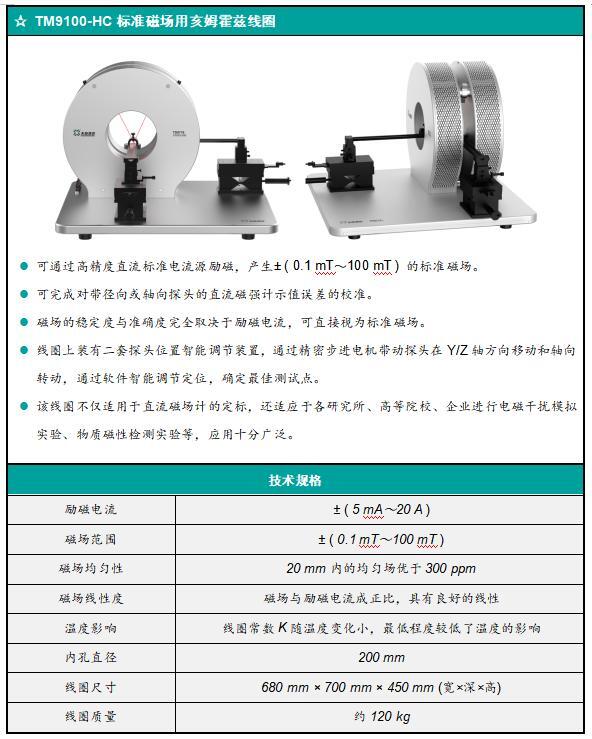

磁强计校准装置

磁强计校准装置

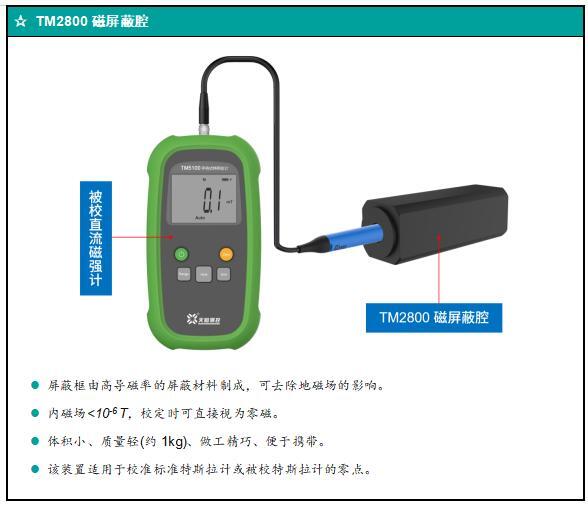

磁强计校准装置磁屏蔽腔

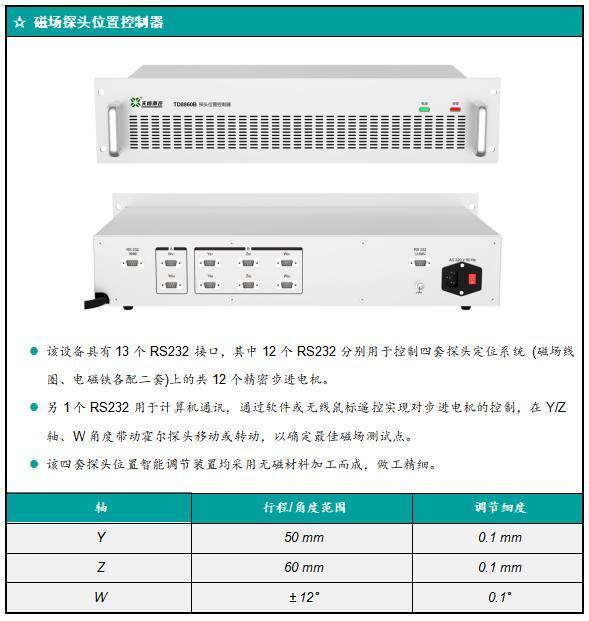

磁强计校准装置磁场探头位置控制器

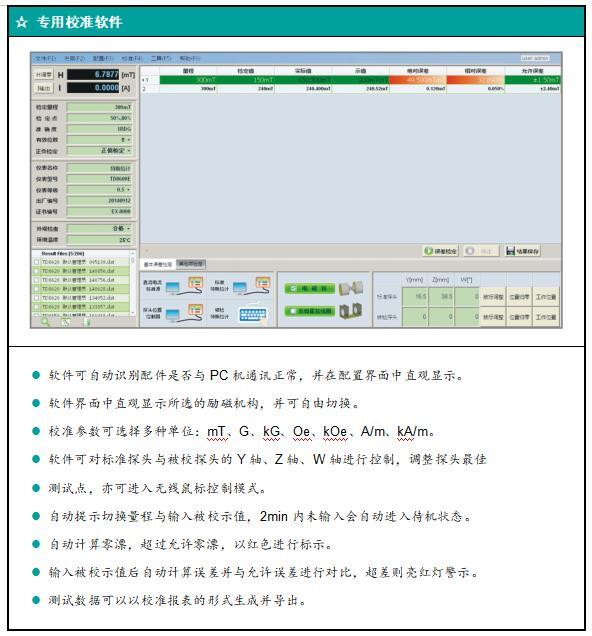

磁强计校准装置专用校准软件
