主板型号：华擎Z370M Pro4

主板上Bios型号:WINBOND/华邦 25Q128JVSQ  1748

折腾过程：（想看结论直接下滑结论）

    想魔改下华擎Z370M Pro4上E3 1235L V5

    试了很多种方法，用过两个编程器（ch341a，XTW2pro），都始终无法检测到bios芯片

    举例搜到过的偏方，如8号针脚VCC不能接、主板接电后读BIOS等，我都试过

    这些偏方都试完，担心主板坏了，中间试过几次主板能否开机，每次折腾完主板都是一样

    主板通电后，按开机无反应，都需要先短接清空BIOS，主板才能开机，之后正常，很奇怪

    这个主板既然提供了刷bios的接口BIOS_PH，理论上不应该出现太大意外就能刷的

    关于这个接口的描述，有两个地方有过介绍：

        文章1：请教这种华擎SPI刷机线有用过吗？顺便问下BIOS_PH1这个接口            http://www.smxdiy.com/thread-1347-1-5.html

        文章2：ch341a刷写华擎(ASROCK)主板BIOS教程 https://blog.csdn.net/qq_40692274/article/details/120287929

    我分析了一下原理，这个bios芯片单摘下来肯定是能刷的，但是我焊工不行。读不了无非是主板上的元件分走了电压，以上的偏方都是针对这个芯片的电压工作条件做文章

    然后我灵机一动，短接清空bios那两针，能否增加bios芯片的电压，激活电路，就能读bios了

    答案竟然是可以的，太离谱了，我查了两天都没查到有人这么搞过

结论：

不接电源供电，拔bios电池，8针全接，短接主板上清空bios的两针，再插入编程器

接线方法参考文章2，图我借用一下，编程器我用的xtw，其实一样的东西：

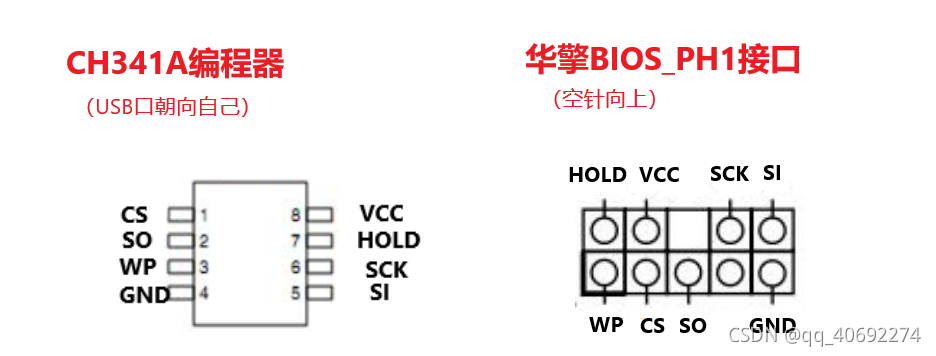

接线方法

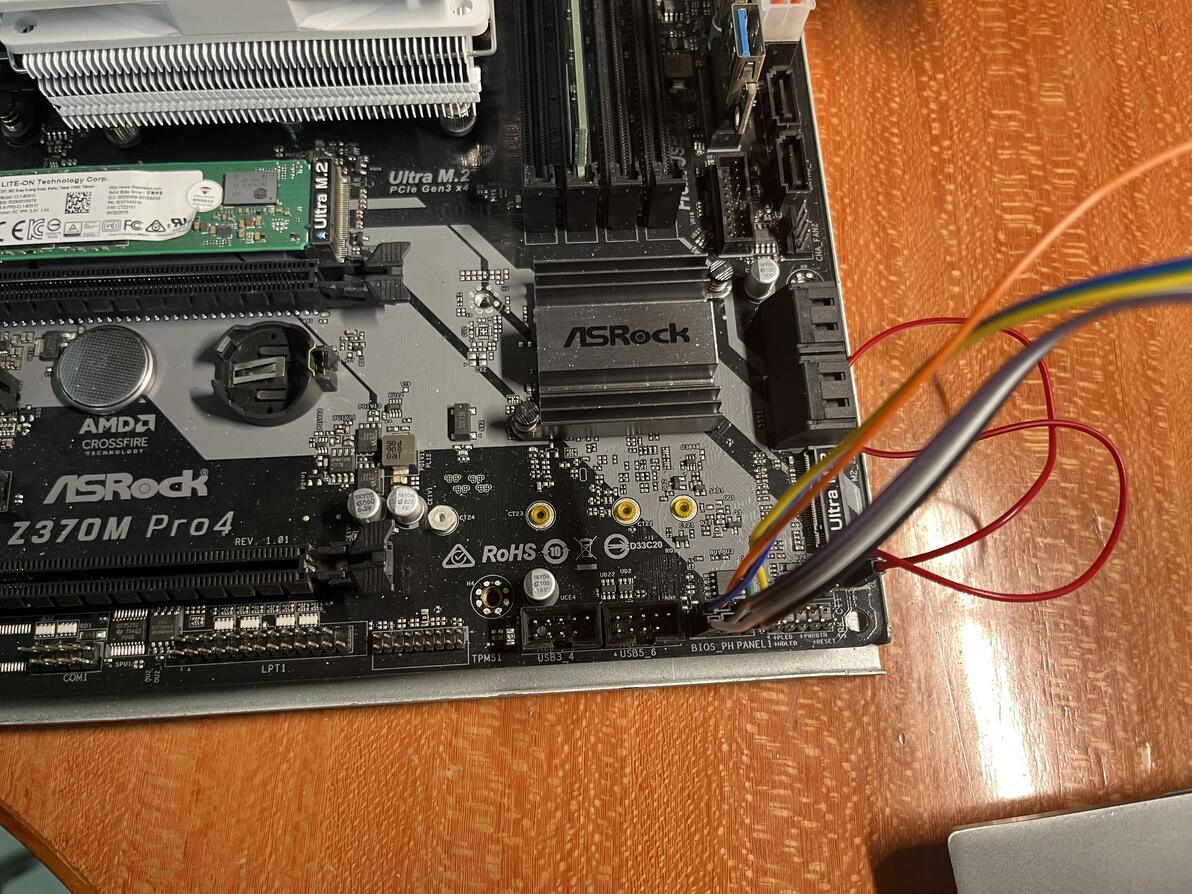

主板端接法

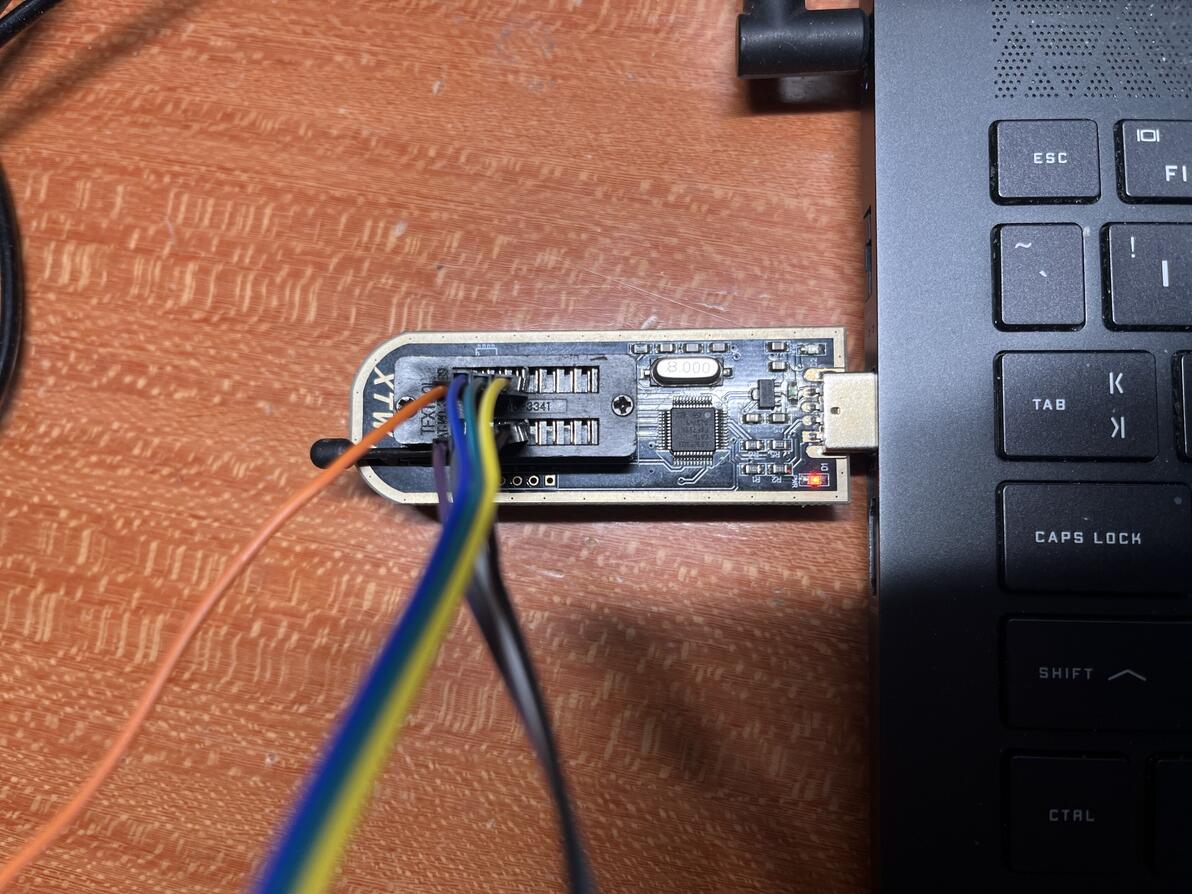

编程器端接法

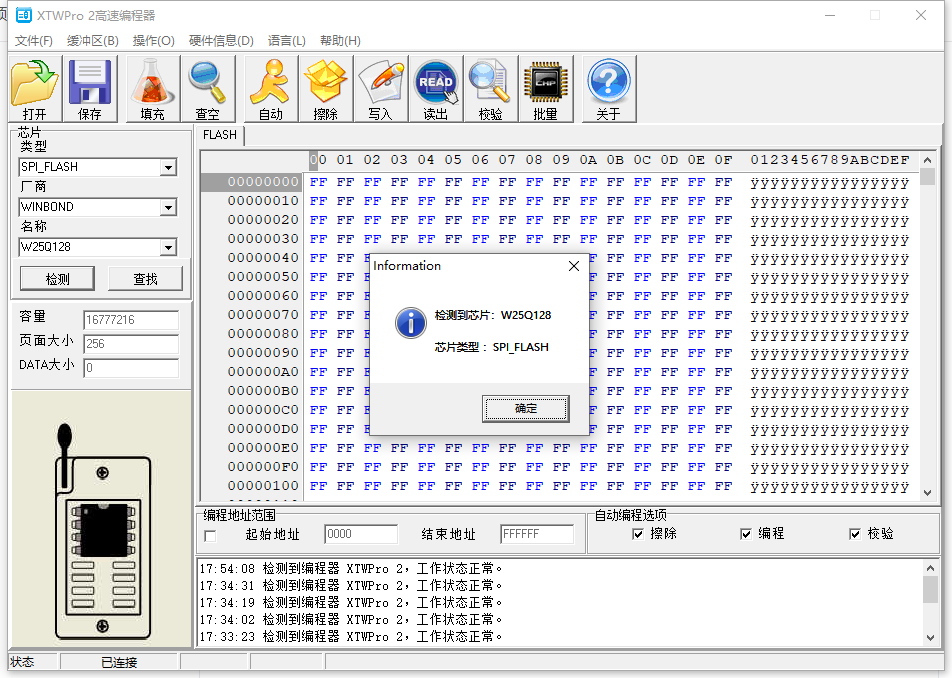

上机多次检测没问题

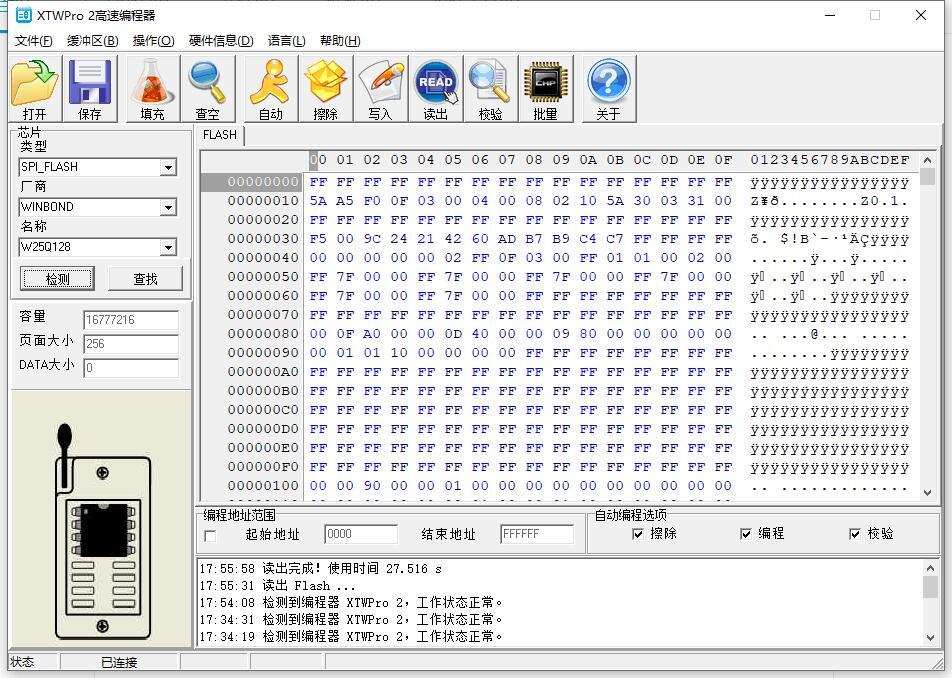

可正常读取备份

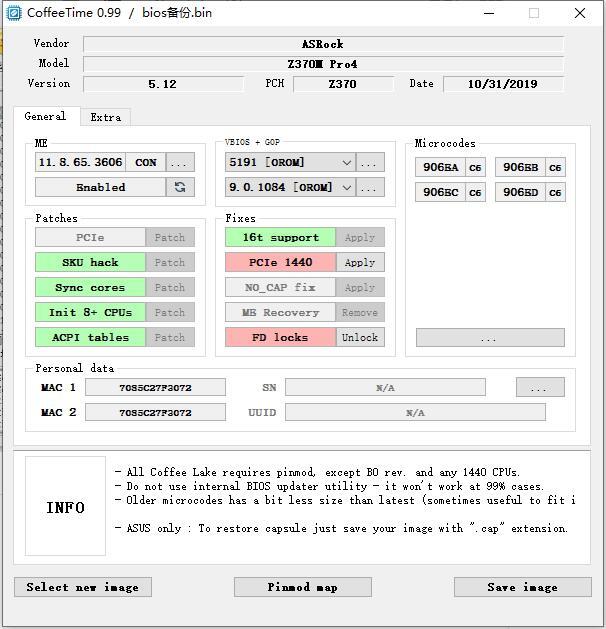

CoffeeTime可正常读Bios

用CoffeeTime魔改一下Bios然后刷回去，关于这个软件站内有视频介绍

打开修改后的bios文件，点一下自动就行

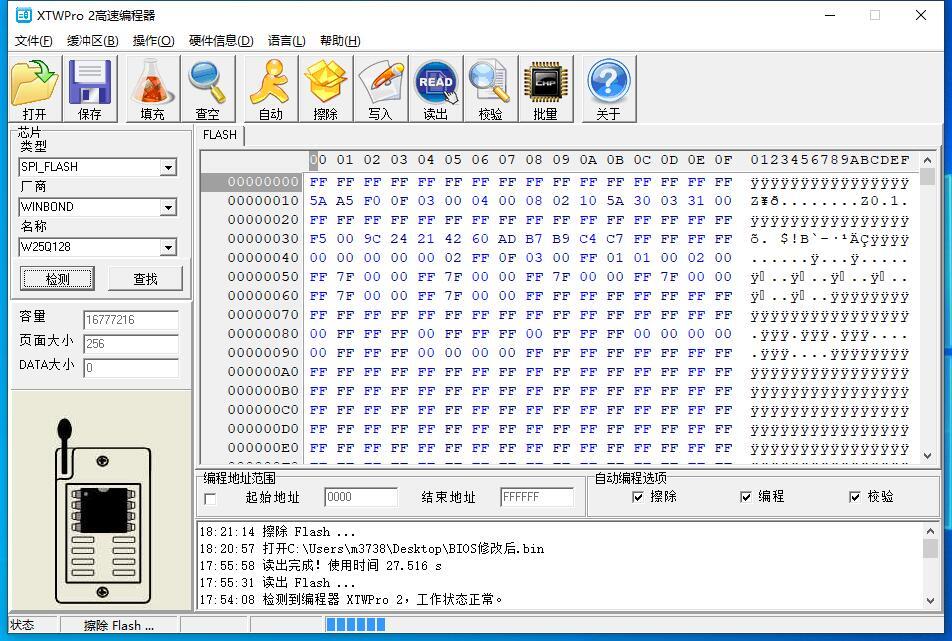

开刷

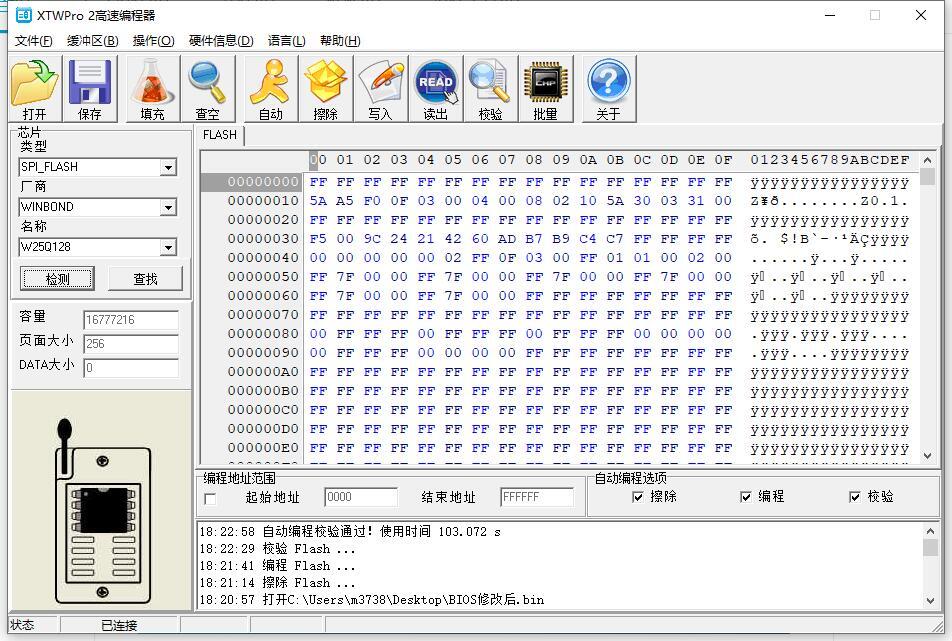

刷写完毕

擦电揩鸡

第三次成功点亮，第一次拿8500试了下BIOS没问题，第二次e3 1235l没亮，酒精擦了下背面触点，第三次点亮ok了，遇事不要慌（其实很慌
