如何用Origin绘制局部细节放大图

Origin绘图教程

一、平时作图过程

二、局部放大细节图

三、如何将放大图放入整体图形

四、让复制图显得美观清晰

一、平时作图过程✔

00:17 平时作图过程

1、在平时作图过程中

2、由于部分数据存在细微的差别

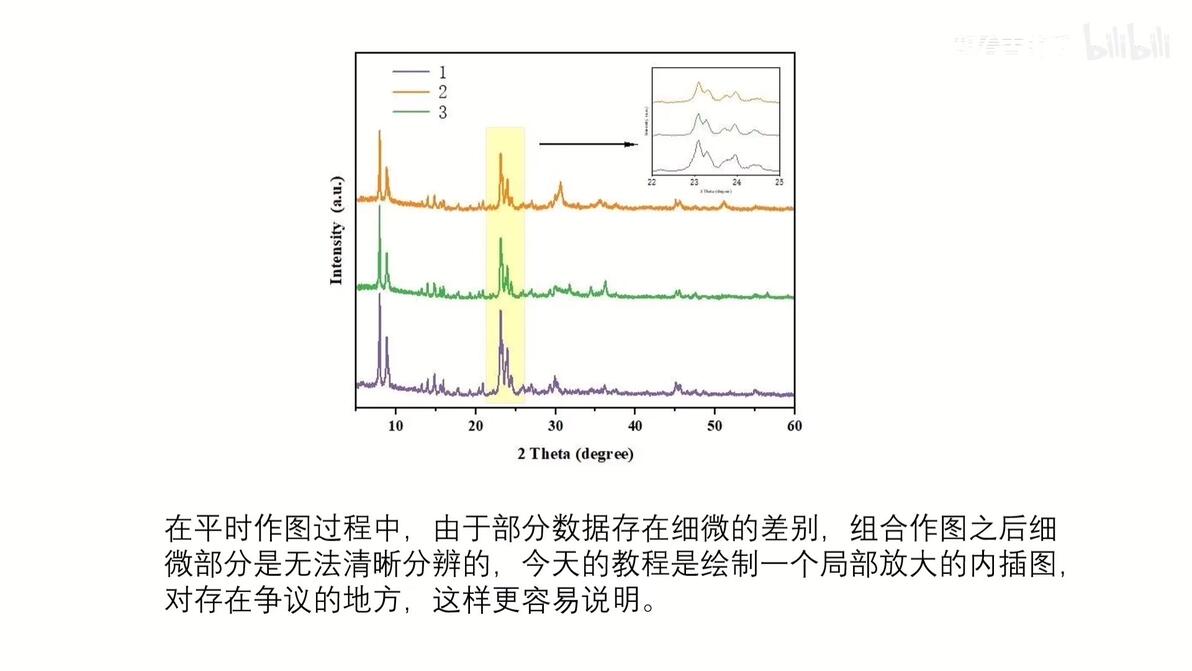

3、组合作图后，细微部分无法清晰分辨

二、局部放大细节图✔

00:51 局部放大细节图

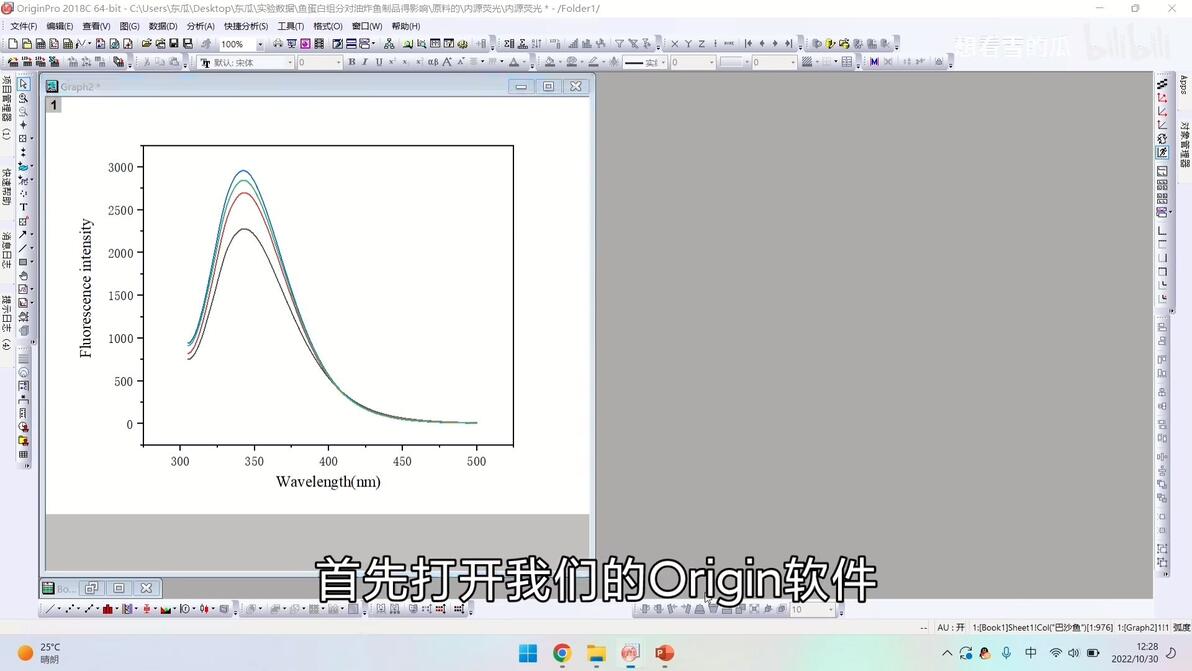

1、打开origin软件

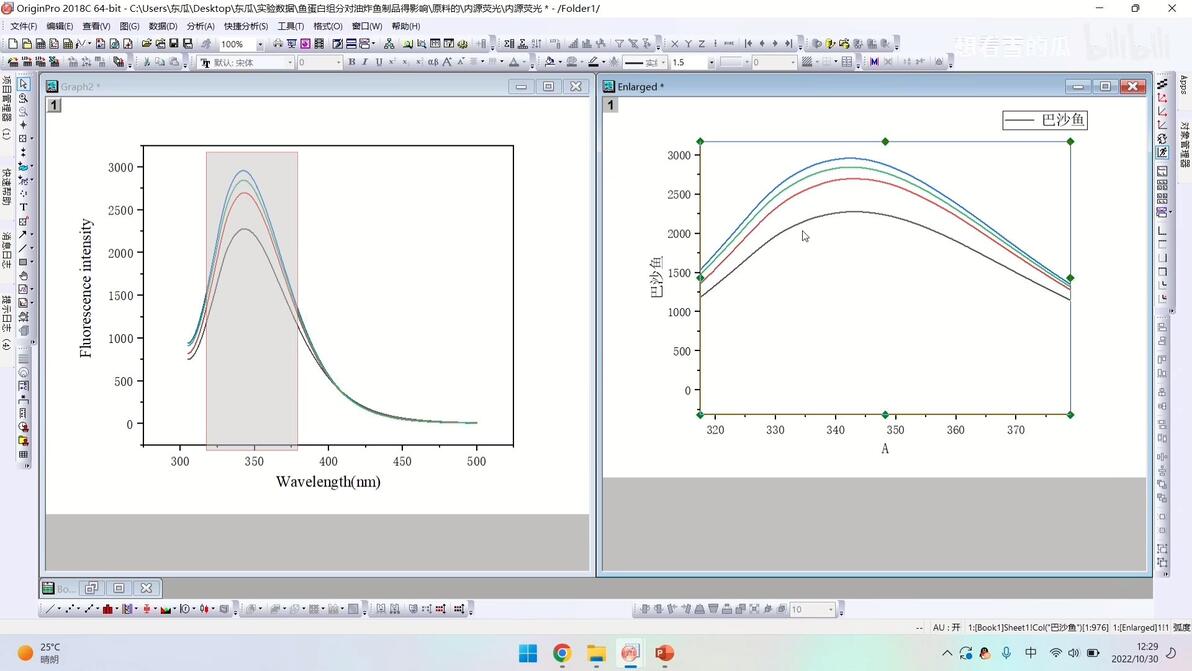

2、选择放大按钮

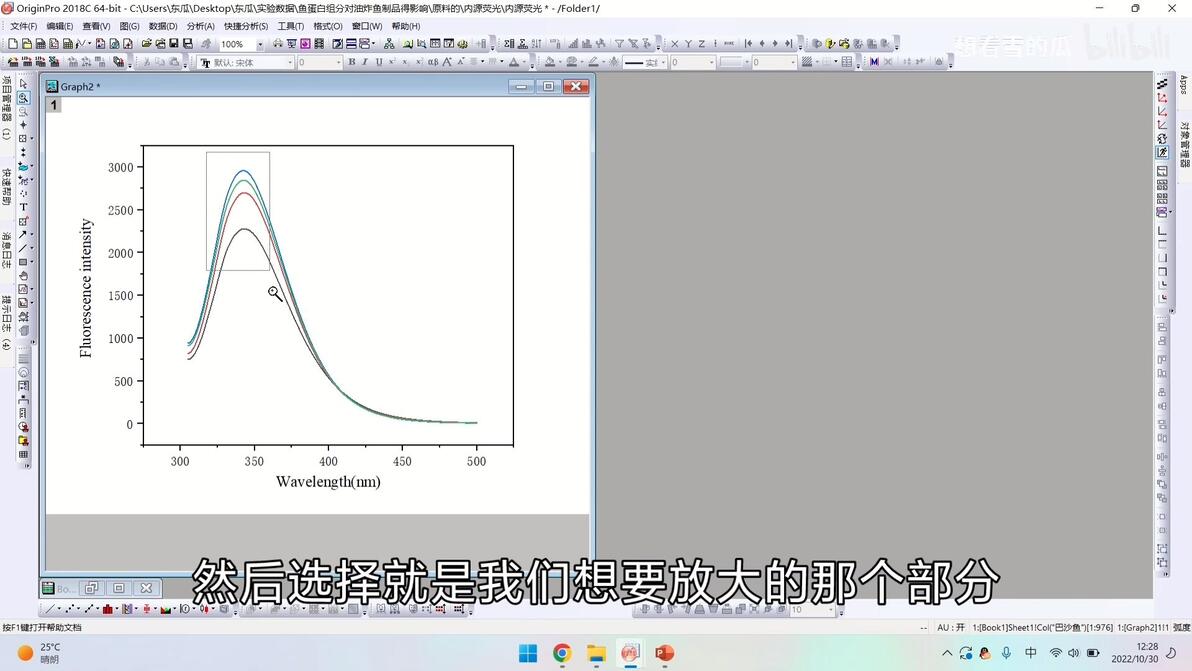

3、按住 Ctrl键，选择放大的部分

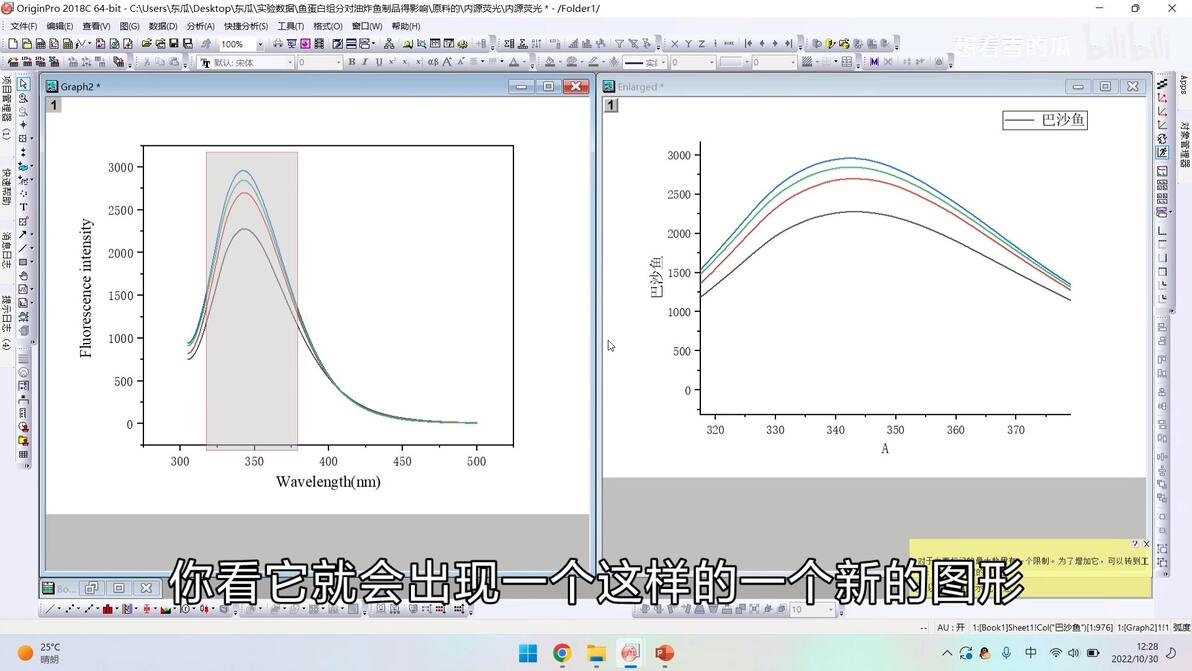

4、就会出现一个新的图形

三、如何将放大图放入整体图形✔

01:32 如何将放大图放入整体图形

1、选中放大图

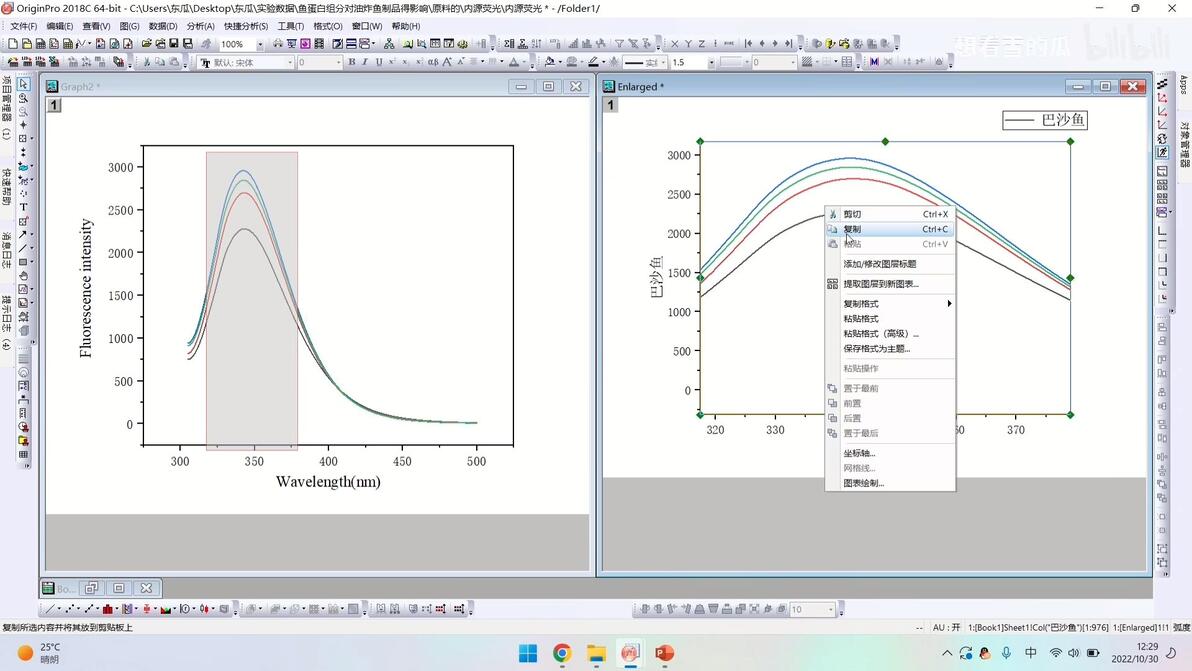

2、选择复制

3、粘贴到原图

4、然后就可进行缩小

4、缩小后，坐标轴比例，其他部分也进行了缩小

5、显得不太美观和清晰

四、让复制图显得美观清晰✔

02:05 让复制图显得美观清晰

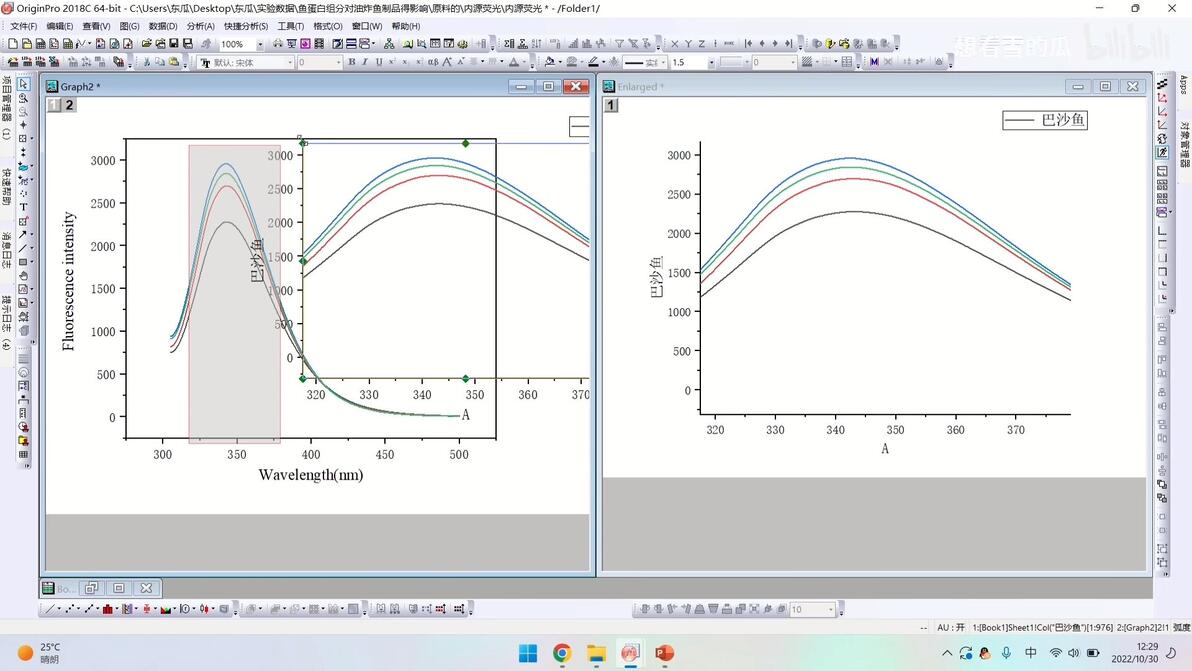

1、复制之后选择空白的地方

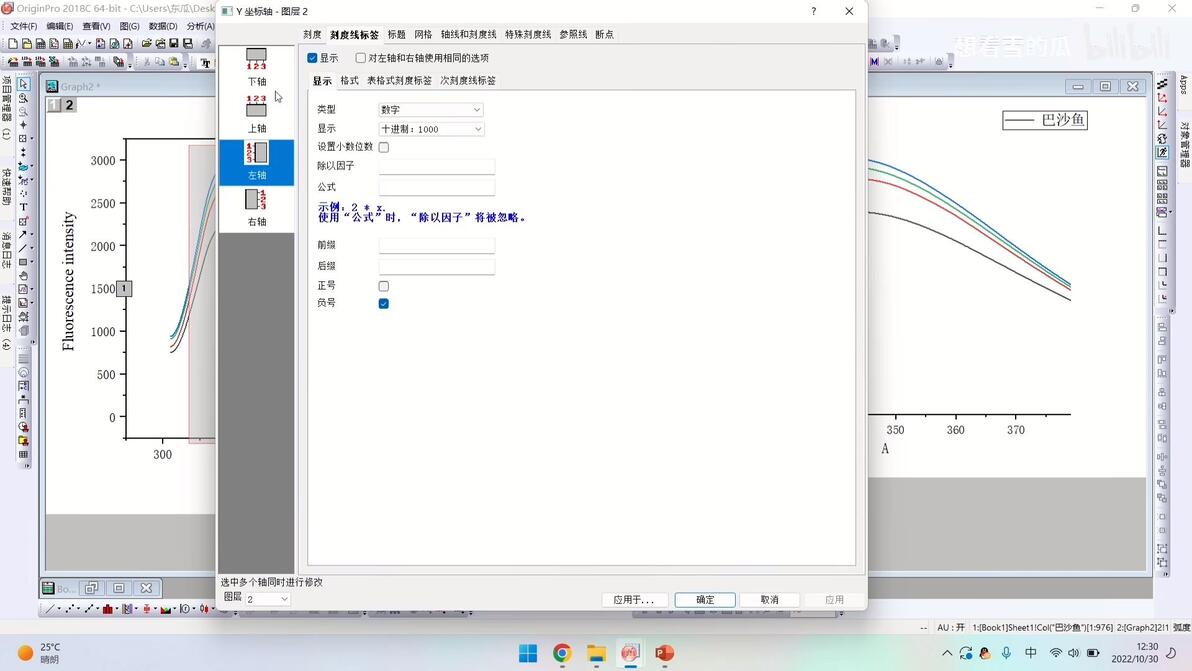

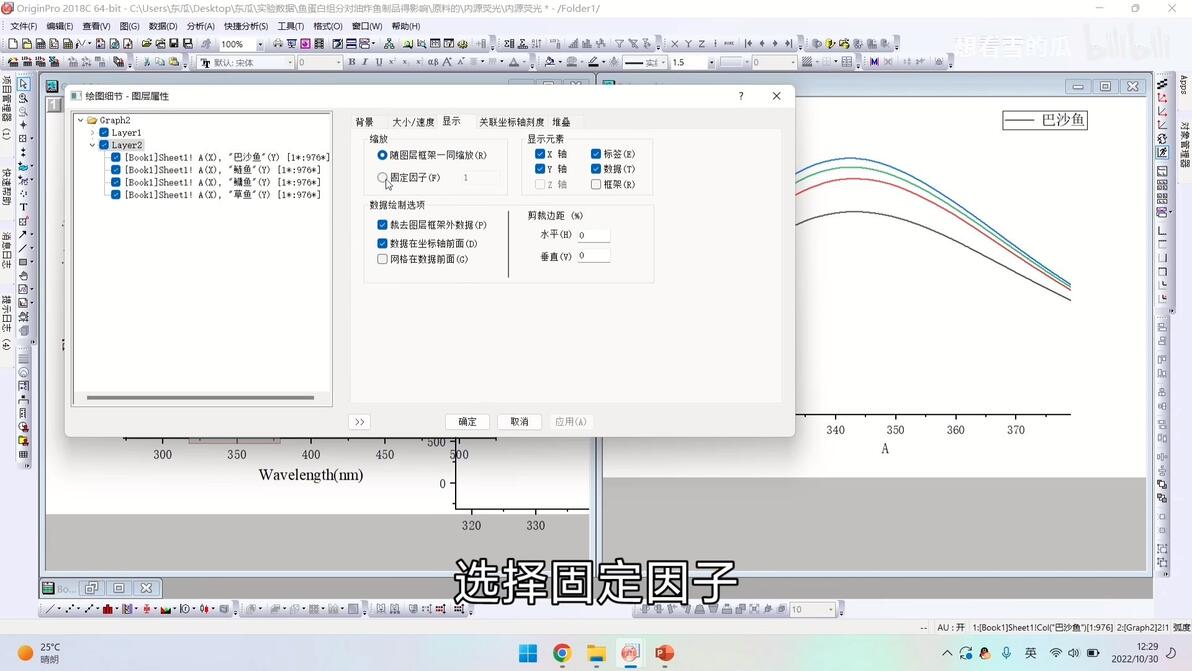

2、选择显示，固定因子选择为1确定

3、然后在进行缩放移动

4、删除不需要的部分

5、并对其进行修饰

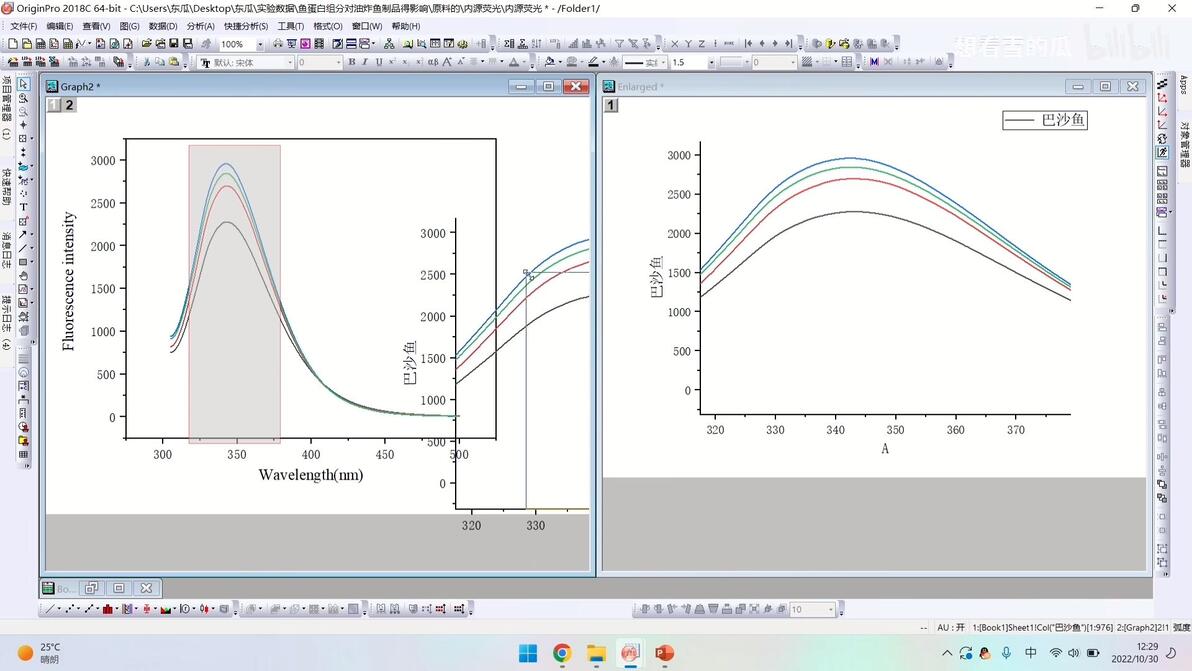

6、绘制一个箭头，放入，就是一个完整图形
