URP | 后处理-景深和散景模糊
收录于文集
共43篇
目的
景深是什么？主要的表现效果是什么？
实现方法是什么? 需要注意都有那些点。
景深和散景的区别是什么？
使用 Unlty 2022.1
景深原理
景深表现效果
景深一般在摄影中比较常见，简单理解就是要拍清楚的主清楚，其余背景是模糊的效果。

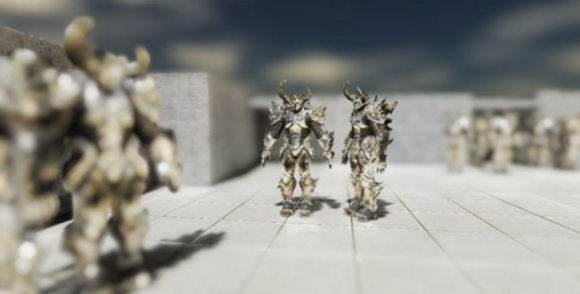

UE4 中的景深

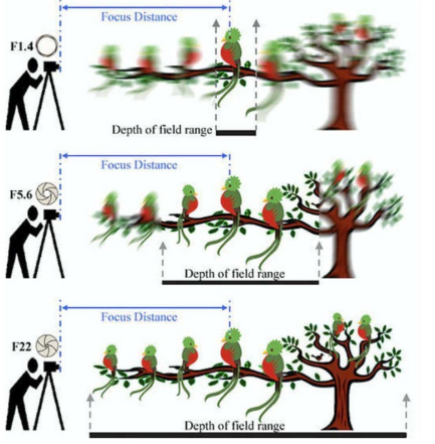

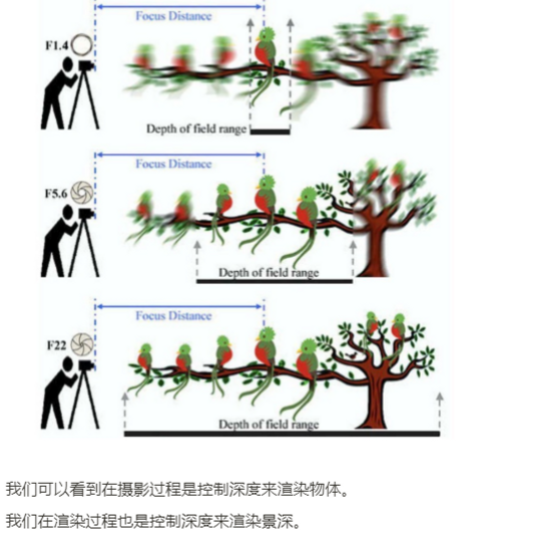

示意图
我们可以看到在摄影过程是控制深度来渲染物体。
我们在渲染过程也是控制深度来渲染景深。
计算过程
获取渲染深度图
对深度图进行控制调整显示的深度位置。
分开近景和远近计算，我们希望不在景深的里的物体进行模糊。
使用后处理来对画面进行处理。
景深实现 | Depth Of Field
高斯景深 | Gaussian
这种模式近似相机的效果，但不完全模仿他们。它有一个有限的模糊半径和只做远场模糊。这种模式是速度最快的，也是低端平台的最佳模式。
URP | Depth 深度 - 哔哩哔哩 (bilibili.com)
计算深度
代码块
JavaScript
自动换行
复制代码
float2 screenPos = i.scrPos.xy / i.scrPos.w; //透视除法
// 纹理采样
float Depth = SAMPLE_TEXTURE2D(_CameraDepthTexture,sampler_CameraDepthTexture,screenPos);
float depthValue = Linear01Depth(Depth, _ZBufferParams);复制成功
获取深度
怎么控制获取的深度范围，

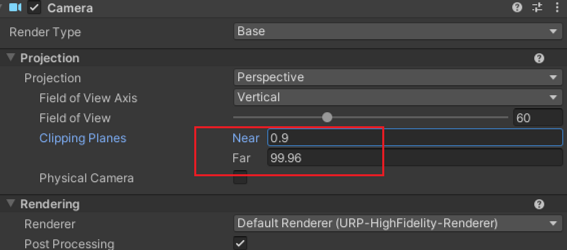

我们可以使用摄像机这两个数值查看渲染的深度位置。

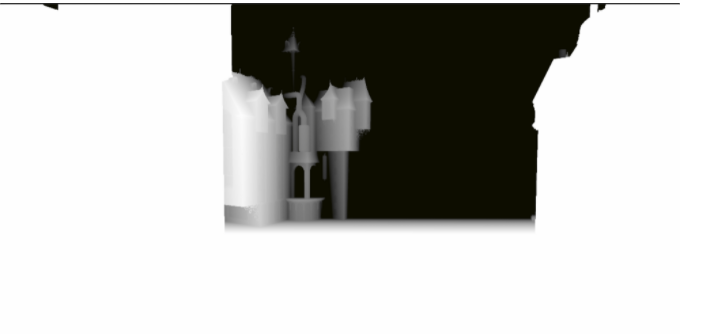

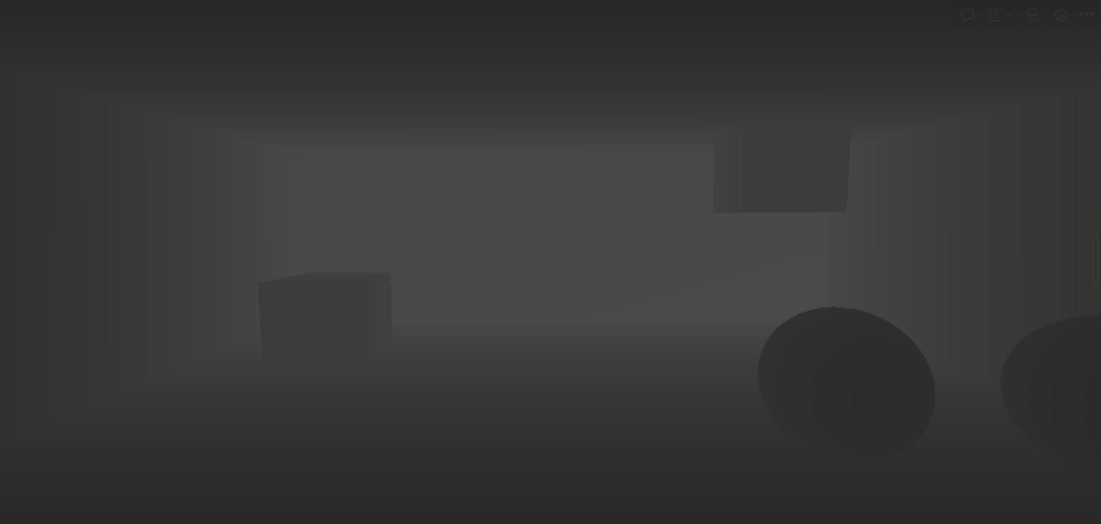

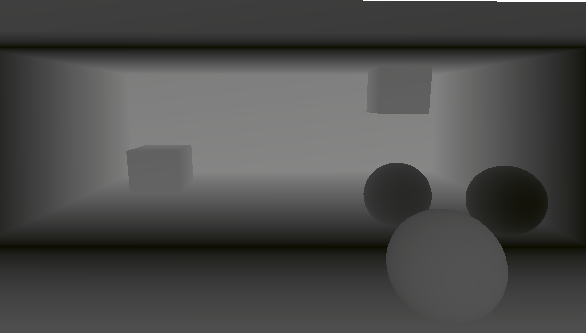

效果
这样我们就获取到了物体到摄像机的距离。
注意：深度和摄像机Far有关系，这个效果默认是1000。
景深权重
我们景深的效果 中间清楚，前后模糊的效果。
类似

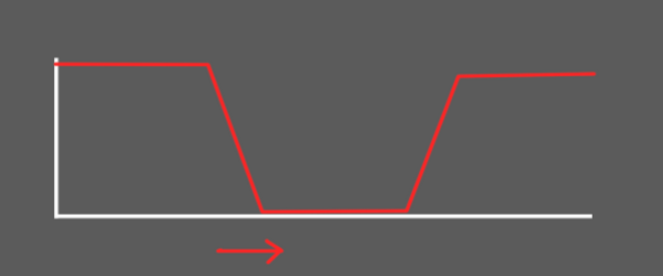

我们就需要深度 （白-黑-白） 的关系，
白色模糊
黑色清楚
Shader
定义两个变量，一个变量控制我们 视角的焦点 ，一个变量控制我们的强度

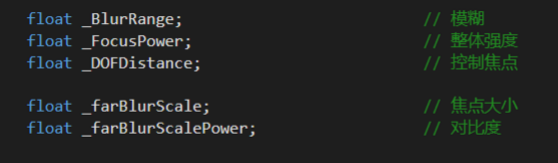

变量
使用另一种方法获取深度，Unity函数
代码块
JavaScript
自动换行
复制代码
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DeclareDepthTexture.hlsl"
float depth = SampleSceneDepth(uv); // 使用这个函数获取深度
复制成功

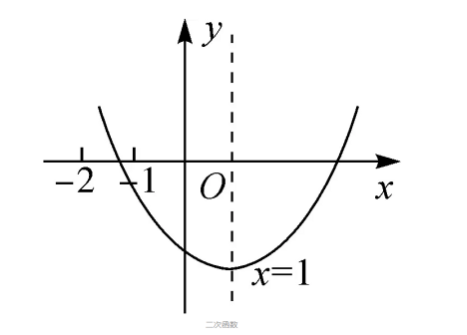

我们前使用二次函数，限制在0-1范围
代码块
JavaScript
自动换行
复制代码
depth = (1 - depth - _DOFDistance)*(1 - depth - _DOFDistance);复制成功
增加两个变量控制 一个是焦点大小的 一个是 白色黑色对比度
代码块
JavaScript
自动换行
复制代码
float DOFOffset(float2 uv)
{
float depth = SampleSceneDepth(uv);
//depth = (1 - depth - _DOFDistance)*(1 - depth - _DOFDistance);
float final_result_depth = saturate(_farBlurScale*(1 - depth - _DOFDistance)*(1 - depth - _DOFDistance));
float Offset = _FocusPower * pow(final_result_depth, _farBlurScalePower);
return Offset;
}复制成功

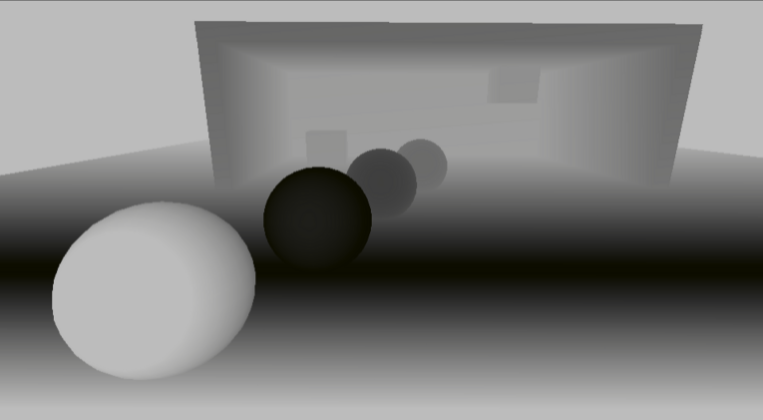

效果
我们需要两个变量，
把这个计算过程合并成一个函数，方便我们调用。
全代码
代码块
JavaScript
自动换行
复制代码
Shader "URP/05_GaussianDOF"
{
Properties
{
// 基础纹理
_MainTex ("Base (RGB)", 2D) = "white" { }
_DOFDistance("_DOFDistance", Float) = 1
_FocusPower("_FocusPower", Float) = 0.5
_farBlurScale("_FocusPower", Float) = 1
_farBlurScalePower("_FocusPower", Float) = 1
}
SubShader
{
Tags { "RenderPipeline" = "UniversalPipeline" }
HLSLINCLUDE
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DeclareDepthTexture.hlsl"
CBUFFER_START(UnityPerMaterial)
float4 _MainTex_ST;
float _BlurRange; // 模糊
float _FocusPower; // 整体强度
float _DOFDistance; // 控制焦点
float _farBlurScale; // 焦点大小
float _farBlurScalePower; // 对比度
CBUFFER_END
TEXTURE2D(_MainTex); SAMPLER(sampler_MainTex);
struct a2v
{
float4 vertex: POSITION;
float4 texcoord: TEXCOORD0;
};
struct v2f
{
float4 pos: SV_POSITION;
half2 uv: TEXCOORD0;
};
ENDHLSL
Pass
{
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
float DOFOffset(float2 uv)
{
float depth = SampleSceneDepth(uv);
//depth = (1 - depth - _DOFDistance)*(1 - depth - _DOFDistance);
float final_result_depth = saturate(_farBlurScale*(1 - depth - _DOFDistance)*(1 - depth - _DOFDistance));
float Offset = _FocusPower * pow(final_result_depth, _farBlurScalePower);
return Offset;
}
v2f vert(a2v v)
{
v2f o;
o.pos = TransformObjectToHClip(v.vertex.xyz);
o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
return o;
}
half4 frag(v2f i): SV_Target
{
float DOFRange = DOFOffset(i.uv);
return DOFRange;
}
ENDHLSL
}
}
}复制成功
计算深度的就算完成，我们还需要控制模糊效果，黑色不模糊，白色模糊。
高斯模糊
我们获取深度控制焦点已经实现，接下来实现模糊效果，
URP | 后处理-模糊算法总结 - 哔哩哔哩 (bilibili.com)
我们在创建一个片元着色器来处理模糊，
代码块
JavaScript
自动换行
复制代码
half4 DOFfrag(v2f i) : SV_Target // 第二个片元着色器
{
float4 col = float4(0, 0, 0, 0);
float blurrange = _BlurRange / 300 * DOFOffset(i.uv); // 景深处理
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, 0.0)) * 0.147716f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, 0.0)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, -blurrange)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, blurrange)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, 0.0)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, -blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, -blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, blurrange)) * 0.0947416f;
return col;
}复制成功

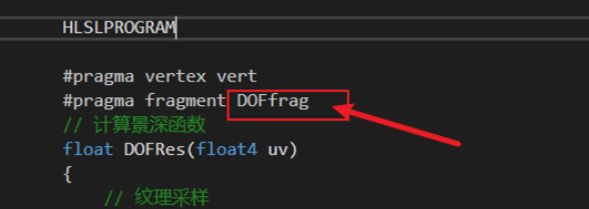

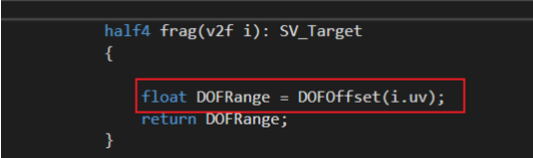

这个片元着色器才是输出的效果，
上面那个是我们输出查看深度值的，这才是输出查看模糊值。
全代码
代码块
JavaScript
自动换行
复制代码
Shader "URP/05_GaussianDOF"
{
Properties
{
// 基础纹理
_MainTex ("Base (RGB)", 2D) = "white" { }
_DOFDistance("_DOFDistance", Float) = 1
_FocusPower("_FocusPower", Float) = 0.5
_farBlurScale("_FocusPower", Float) = 1
_farBlurScalePower("_FocusPower", Float) = 1
}
SubShader
{
Tags { "RenderPipeline" = "UniversalPipeline" }
HLSLINCLUDE
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DeclareDepthTexture.hlsl"
CBUFFER_START(UnityPerMaterial)
float4 _MainTex_ST;
float _BlurRange; // 模糊
float _FocusPower; // 整体强度
float _DOFDistance; // 控制焦点
float _farBlurScale; // 焦点大小
float _farBlurScalePower; // 对比度
CBUFFER_END
TEXTURE2D(_MainTex); SAMPLER(sampler_MainTex);
struct a2v
{
float4 vertex: POSITION;
float4 texcoord: TEXCOORD0;
};
struct v2f
{
float4 pos: SV_POSITION;
half2 uv: TEXCOORD0;
};
ENDHLSL
Pass
{
HLSLPROGRAM
#pragma vertex vert
#pragma fragment DOFfrag
float DOFOffset(float2 uv)
{
float depth = SampleSceneDepth(uv);
//depth = (1 - depth - _DOFDistance)*(1 - depth - _DOFDistance);
float final_result_depth = saturate(_farBlurScale*(1 - depth - _DOFDistance)*(1 - depth - _DOFDistance));
float Offset = _FocusPower * pow(final_result_depth, _farBlurScalePower);
return Offset;
}
v2f vert(a2v v)
{
v2f o;
o.pos = TransformObjectToHClip(v.vertex.xyz);
o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
return o;
}
half4 frag(v2f i): SV_Target
{
float DOFRange = DOFOffset(i.uv);
return DOFRange;
}
half4 DOFfrag(v2f i) : SV_Target // 第二个片元着色器
{
float4 col = float4(0, 0, 0, 0);
float blurrange = _BlurRange / 300 * DOFOffset(i.uv); // 景深处理
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, 0.0)) * 0.147716f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, 0.0)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, -blurrange)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(0.0, blurrange)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, 0.0)) * 0.118318f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, -blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(blurrange, -blurrange)) * 0.0947416f;
col += SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv + float2(-blurrange, blurrange)) * 0.0947416f;
return col;
}
ENDHLSL
}
}
}复制成功
注意：前调整好流程，在调整效果。
Volume
代码块
JavaScript
自动换行
复制代码
using System;
namespace UnityEngine.Rendering.Universal
{
[Serializable, VolumeComponentMenu("B_Post/Depth of Dield")]
public class DepthDieldVolume : VolumeComponent, IPostProcessComponent
{
[Header("Depth of Dield")]
public ClampedFloatParameter FocusPower = new ClampedFloatParameter(0.1f, 0f, 1f);
public ClampedFloatParameter DOFDistance = new ClampedFloatParameter(0.0f, -0.5f, 0.5f);
public ClampedFloatParameter FarBlurScale = new ClampedFloatParameter(0.1f, 1f, 500f);
public ClampedFloatParameter FarBlurScalePower = new ClampedFloatParameter(0.1f, 0f, 1f);
[Space(10)]
[Header("Blur")]
[Range(0f, 10f), Tooltip("模糊的迭代次数")]
public IntParameter BlurTimes = new ClampedIntParameter(5, 0, 10);
[Range(0f, 10f), Tooltip("模糊半径")]
public FloatParameter BlurRange = new ClampedFloatParameter(1.0f, 0.0f, 10.0f);
[Range(0f, 10f), Tooltip("降采样次数")]
public IntParameter RTDownSampling = new ClampedIntParameter(1, 1, 10);
public bool IsActive() => BlurTimes.value > 0;
public bool IsTileCompatible() => false;
}
}复制成功

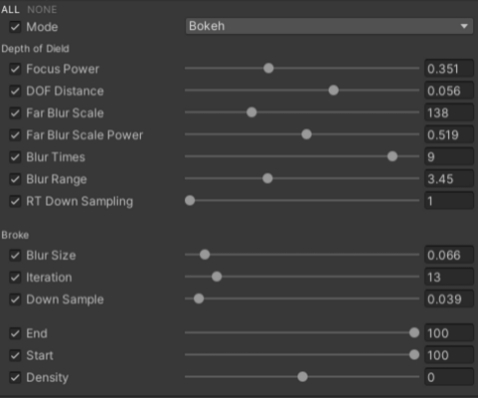

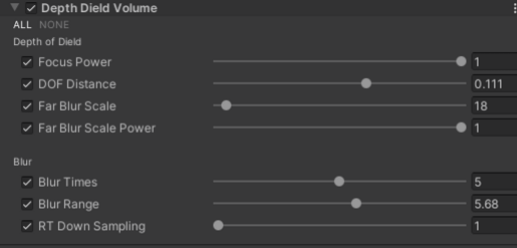

效果
这次新增加两个功能

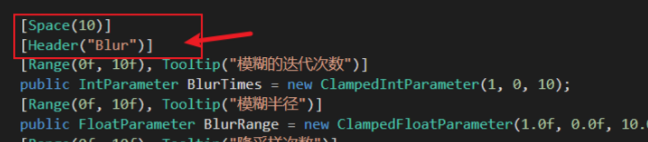

属性太多分割，

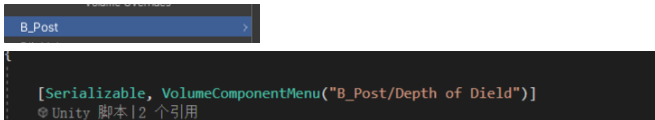

增加自己的组件路径
RendererFeature
代码块
JavaScript
自动换行
复制代码
using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
public class DepthDield : ScriptableRendererFeature
{
[System.Serializable]
public class Settings
{
public RenderPassEvent renderPassEvent = RenderPassEvent.BeforeRenderingPostProcessing;
public Shader shader;
}
public Settings settings = new Settings();
DepthDieldPass depthdieldPass; // 定义我们创建出Pass
public override void Create()
{
this.name = "Depth of Dield"; // 模糊渲染的名字
depthdieldPass = new DepthDieldPass(RenderPassEvent.BeforeRenderingPostProcessing, settings.shader); // 初始化 我们的渲染层级和Shader
}
public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
renderer.EnqueuePass(depthdieldPass);
}
}
public class DepthDieldPass : ScriptableRenderPass
{
static readonly string RenderTag = "Post Effects"; // 设置渲染标签
DepthDieldVolume dieldVolume; // 定义组件类型
Material material; // 后处理材质
public DepthDieldPass(RenderPassEvent evt, Shader biltshader)
{
renderPassEvent = evt;
var shader = biltshader;
if (shader == null)
{
Debug.LogError("没有指定Shader");
return;
}
material = CoreUtils.CreateEngineMaterial(biltshader);
}
public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
if (material == null)
{
Debug.LogError("材质初始化失败");
return;
}
if (!renderingData.cameraData.postProcessEnabled)
{
return;
}
var stack = VolumeManager.instance.stack; // 传入 volume
dieldVolume = stack.GetComponent<DepthDieldVolume>(); // 获取到后处理组件
var cmd = CommandBufferPool.Get(RenderTag); // 渲染标签
Render(cmd, ref renderingData); // 调用渲染函数
context.ExecuteCommandBuffer(cmd); // 执行函数，回收。
CommandBufferPool.Release(cmd);
}
void Render(CommandBuffer cmd, ref RenderingData renderingData)
{
RenderTargetIdentifier source = renderingData.cameraData.renderer.cameraColorTarget; // 定义RT
RenderTextureDescriptor inRTDesc = renderingData.cameraData.cameraTargetDescriptor;
inRTDesc.depthBufferBits = 0; // 清除深度
material.SetFloat("_BlurRange", dieldVolume.BlurRange.value); // Shader变量 和 Volume 组件属性 绑定
material.SetFloat("_FocusPower", dieldVolume.FocusPower.value);
material.SetFloat("_DOFDistance", dieldVolume.DOFDistance.value);
material.SetFloat("_farBlurScale", dieldVolume.FarBlurScale.value);
material.SetFloat("_farBlurScalePower", dieldVolume.FarBlurScalePower.value);
int destination = Shader.PropertyToID("Temp1");
// 定义屏幕尺寸
var width = (int)(inRTDesc.width / dieldVolume.RTDownSampling.value);
var height = (int)(inRTDesc.height / dieldVolume.RTDownSampling.value);
// 获取一张临时RT
cmd.GetTemporaryRT(destination, width, height, 0, FilterMode.Bilinear, RenderTextureFormat.DefaultHDR); //申请一个临时图像，并设置相机rt的参数进去
// 计算模糊
for (int i = 0; i < dieldVolume.BlurTimes.value; i++)
{
cmd.Blit(source, destination); // 前一次的渲染传入，
cmd.Blit(destination, source, material, 0); // 第二个Pass
}
}
}复制成功
这里增加降采样模糊，虽然有这个功能但是不推荐开启。

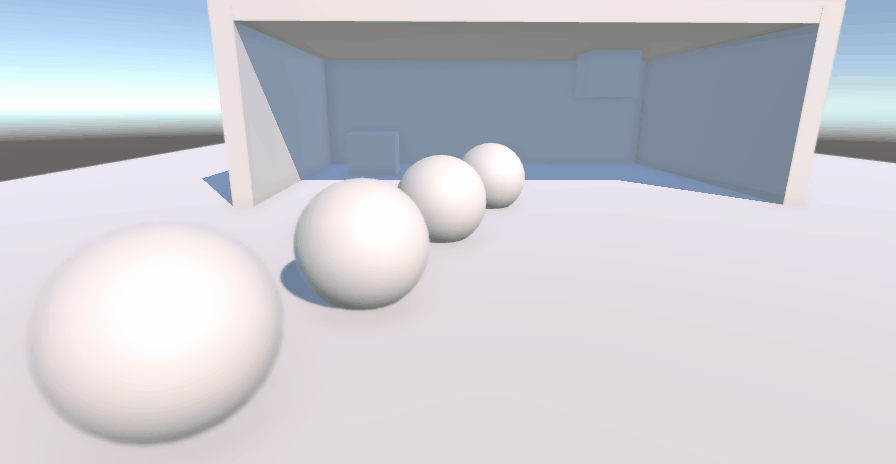

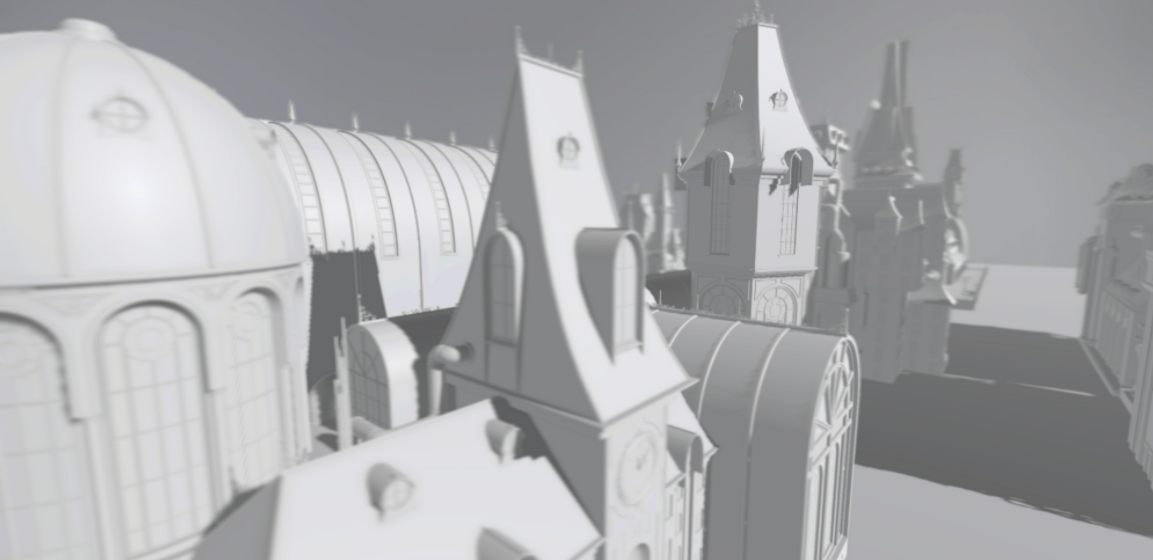

完成

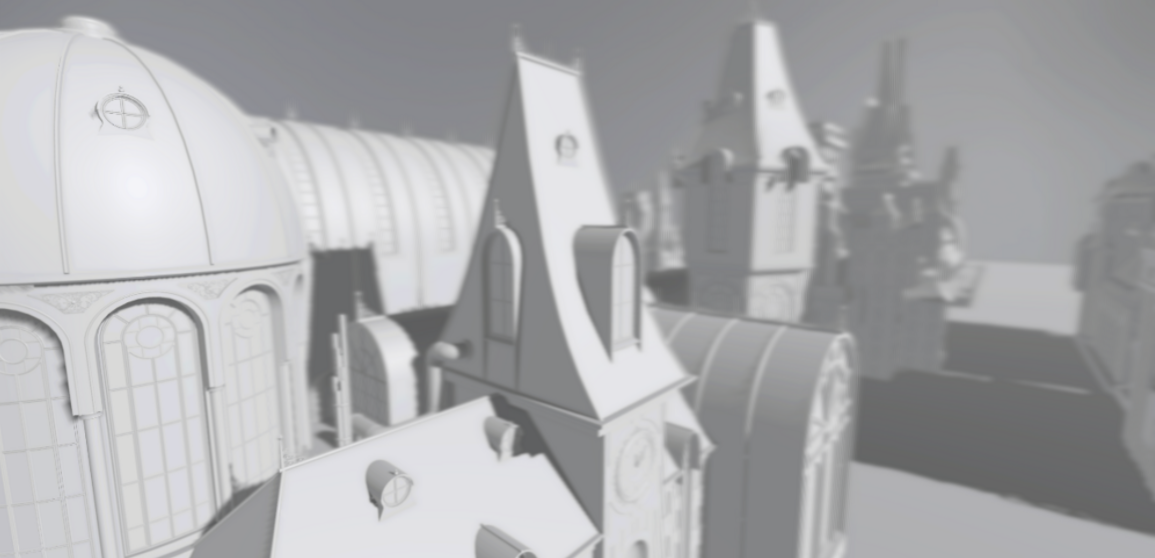

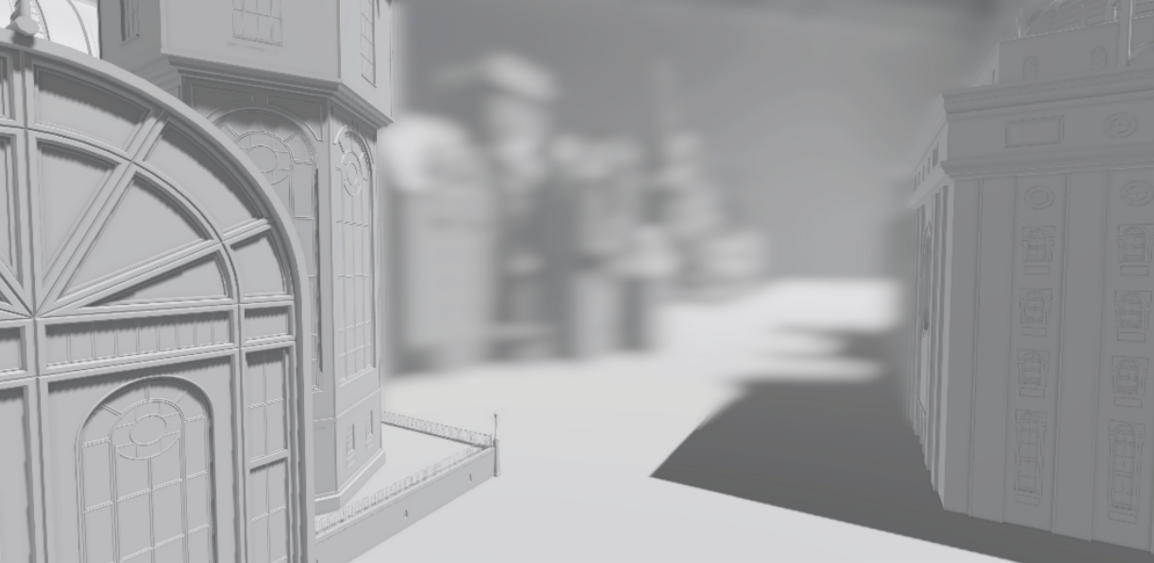

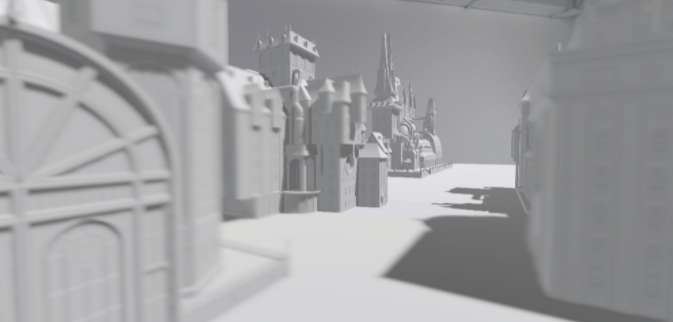

背景模糊
中景清楚，前后模糊
散景模糊 | Bokeh
大佬 高品质后处理：十种图像模糊算法的总结与实现 - 知乎
散景（Bokeh）亦称焦外成像，是一个摄影名词，一般表示在景深较浅的摄影成像中，落在景深以外的画面，会有逐渐产生松散模糊的效果。散景效果有可能因为摄影技巧或光圈孔形状的不同，而产生各有差异的效果。例如镜头本身的光圈叶片数不同（所形成的光圈孔形状不同），会让圆形散景呈现不同的多角形变化。此外，反射式镜头焦外的散景，会呈现独有的甜甜圈形状。
散景模糊

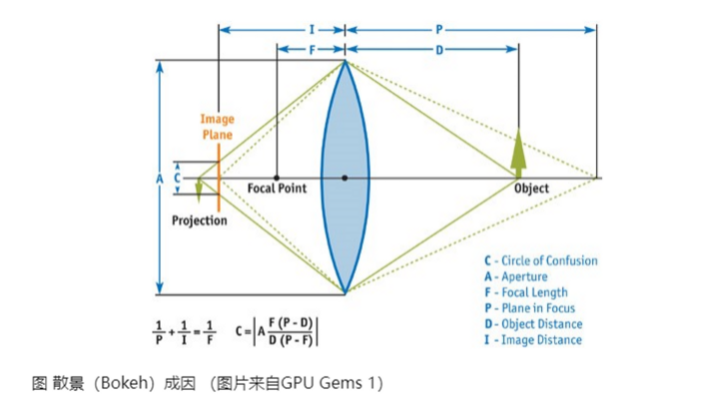

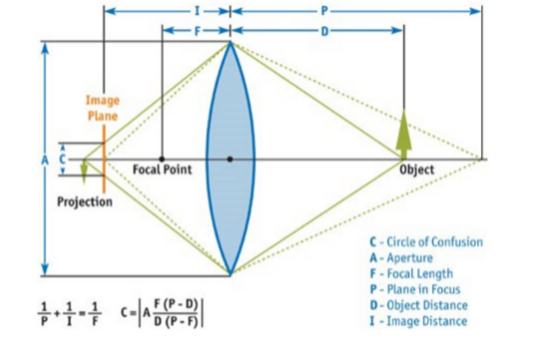

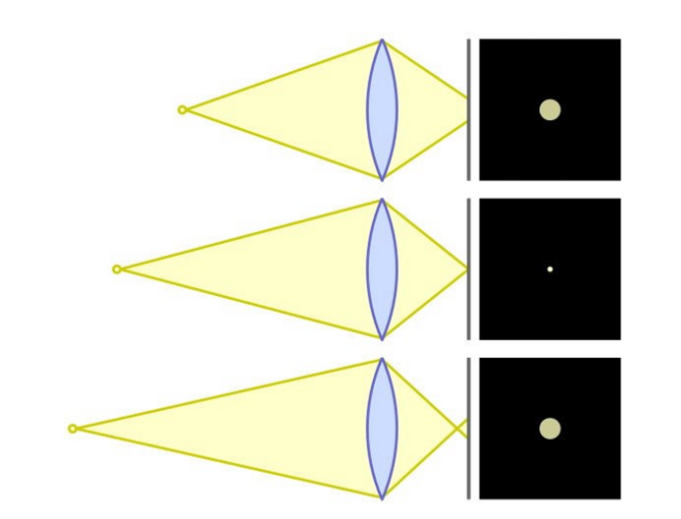

散景（Bokeh）在摄影学中被称为焦外成像，而在光学上被称为Circle of Confusion, CoC（弥散圆/散光圈/散射圆盘 ），即下图橙色Image Plane 中的蓝色C所示区域。由于不同的物距（物体到镜头的距离）投影到镜头所形成的焦点不同，但Image Plane 只能放在某个点上，所以就形成了Circle of Confusion, CoC（弥散圆）。
理解 整体表现是在模糊的背景有光斑效果
Shader
核心代码 使用圆形散景为例， 采用Golden进行散景模糊（Bokeh Blur）算法的实现
代码块
JavaScript
自动换行
复制代码
half4 BokehBlur(float2 uv)
{
// 预结算 旋转
float c = cos(2.39996323f);
float s = sin(2.39996323f);
half4 GoldenRot = half4(c, s, -s, c);
half2x2 rot = half2x2(GoldenRot);
half4 accumvlaor = 0.0;
half4 divisor = 0.0;
half r = 1.0;
half2 angle = half2(0.0, _BlurSize);
for (int j = 0; j < _Iteration; j++)
{
r += 1.0/r;
angle = mul(rot, angle);
half4 bokeh = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, float2(uv + _DownSample * (r - 1.0) * angle));
accumvlaor += bokeh * bokeh;
divisor += bokeh;
}
return accumvlaor/divisor;
}复制成功

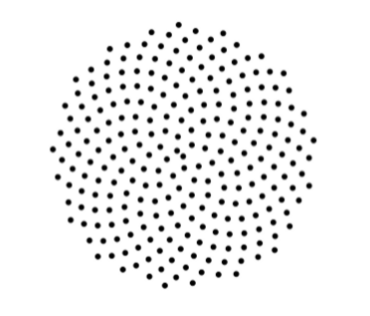

即对于每一次迭代，让采样uv旋转一个角度，经过足够次数的迭代后，众多以圆形分散开来的点，将一起组成合适的Bokeh形状。
这个函数就得到了，主要是计算模糊的效果。我们还需要计算深度，根据不同深度使用模糊，和我们的上面类似，
不同的区别是这次黑白过度快速，硬一点，景深模糊我们希望黑白过度线性。
代码块
JavaScript
自动换行
复制代码
half4 frag(v2f i): SV_Target
{
float Depth = SAMPLE_TEXTURE2D(_CameraDepthTexture,sampler_CameraDepthTexture,i.uv).r;
float depthValue = Linear01Depth(Depth, _ZBufferParams);
float4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv);
float DOFRange = saturate(-_End * depthValue + _Density * _End) * (step(-_Density, -depthValue)) +
saturate(_Start * depthValue - _Density * _Start) * (step(_Density, depthValue));
col.rgb = lerp(col.rgb, BokehBlur(i.uv).rgb, DOFRange);
return col;
}复制成功
深度计算我们处理一下，分成前半部分和后部分，单独可以控制这俩部分的颜色。
在使用 Lerp 融合 前面是原图，后面是散射效果，使用白色模糊 黑色不模糊
深度
效果
Shader全代码
代码块
JavaScript
自动换行
复制代码
Shader "URP/05_BorkeDOF"
{
Properties
{
// 基础纹理
_MainTex ("Base (RGB)", 2D) = "white" { }
}
SubShader
{
Tags { "RenderPipeline" = "UniversalPipeline" }
HLSLINCLUDE
#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
CBUFFER_START(UnityPerMaterial)
float4 _MainTex_ST;
float _BlurSize; // 模糊强度
float _Iteration; // 迭代次数
float _DownSample; // 像素大小
float _End;
float _Start;
float _Density;
float _PowDistance;
CBUFFER_END
TEXTURE2D(_MainTex); SAMPLER(sampler_MainTex);
TEXTURE2D(_CameraDepthTexture); SAMPLER(sampler_CameraDepthTexture);
struct a2v
{
float4 vertex: POSITION;
float4 texcoord: TEXCOORD0;
};
struct v2f
{
float4 pos: SV_POSITION;
half2 uv: TEXCOORD0;
};
ENDHLSL
Pass
{
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag
half4 BokehBlur(float2 uv)
{
// 预结算 旋转
float c = cos(2.39996323f);
float s = sin(2.39996323f);
half4 GoldenRot = half4(c, s, -s, c);
half2x2 rot = half2x2(GoldenRot);
half4 accumvlaor = 0.0;
half4 divisor = 0.0;
half r = 1.0;
half2 angle = half2(0.0, _BlurSize);
for (int j = 0; j < _Iteration; j++)
{
r += 1.0/r;
angle = mul(rot, angle);
half4 bokeh = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, float2(uv + _DownSample * (r - 1.0) * angle));
accumvlaor += bokeh * bokeh;
divisor += bokeh;
}
return accumvlaor/divisor;
}
v2f vert(a2v v)
{
v2f o;
o.pos = TransformObjectToHClip(v.vertex.xyz);
o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
return o;
}
half4 frag(v2f i): SV_Target
{
float Depth = SAMPLE_TEXTURE2D(_CameraDepthTexture,sampler_CameraDepthTexture,i.uv).r;
float depthValue = Linear01Depth(Depth, _ZBufferParams);
float4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv);
float DOFRange = saturate(-_End * depthValue + _Density * _End) * (step(-_Density, -depthValue)) +
saturate(_Start * depthValue - _Density * _Start) * (step(_Density, depthValue));
col.rgb = lerp(col.rgb, BokehBlur(i.uv).rgb, DOFRange);
return col;
}
ENDHLSL
}
}
}
复制成功
Volume
Volume 组件和RendererFeature 都使用景深组件，我们定义 枚举来控制显示那个属性，
代码块
JavaScript
自动换行
复制代码
using System;
namespace UnityEngine.Rendering.Universal
{
public enum DepthMode
{
Off,
Gaussian,
Bokeh
}
[Serializable, VolumeComponentMenu("B_Post/Depth of Dield")]
public class DepthDieldVolume : VolumeComponent, IPostProcessComponent
{
public EnumModeParameter mode = new EnumModeParameter(DepthMode.Off);
[Header("Depth of Dield")]
public ClampedFloatParameter FocusPower = new ClampedFloatParameter(1f, 0f, 1f);
public ClampedFloatParameter DOFDistance = new ClampedFloatParameter(0.0f, -0.2f, 0.2f);
public ClampedFloatParameter FarBlurScale = new ClampedFloatParameter(300f, 1f, 500f);
public ClampedFloatParameter FarBlurScalePower = new ClampedFloatParameter(0.5f, 0f, 1f);
[Range(0f, 10f), Tooltip("模糊的迭代次数")]
public IntParameter BlurTimes = new ClampedIntParameter(5, 0, 10);
[Range(0f, 10f), Tooltip("模糊半径")]
public FloatParameter BlurRange = new ClampedFloatParameter(0.0f, 0.0f, 10.0f);
[Range(0f, 10f), Tooltip("降采样次数")]
public IntParameter RTDownSampling = new ClampedIntParameter(1, 1, 10);
[Space(10)]
[Header("Broke")]
[Range(0f, 10f), Tooltip("模糊强度")]
public ClampedFloatParameter BlurSize = new ClampedFloatParameter(1.0f, 0.0f, 1.0f);
[Range(0f, 10f), Tooltip("迭代次数")]
public ClampedIntParameter Iteration = new ClampedIntParameter(1, 1, 100);
[Range(0f, 10f), Tooltip("像素大小")]
public ClampedFloatParameter DownSample = new ClampedFloatParameter(0.1f, 0.0f, 1.0f);
[Space(10)]
public ClampedFloatParameter End = new ClampedFloatParameter(0.0f, 0.0f, 100.0f);
public ClampedFloatParameter Start = new ClampedFloatParameter(1.0f, 0.0f, 100.0f);
public ClampedFloatParameter Density = new ClampedFloatParameter(0.1f, -0.5f, 0.5f);
public bool IsActive() => BlurTimes.value > 0;
public bool IsTileCompatible() => false;
}
[Serializable]
public sealed class EnumModeParameter : VolumeParameter<DepthMode>
{
public EnumModeParameter(DepthMode value, bool overrideState = false) : base(value, overrideState) { }
}
}复制成功
注意：这里没有学会Volume 组件使用Eume显示不同属性。
效果
设置Bokeh类型，Broke属性起作用。
设置Bokeh类型，Broke属性起作用。
RendererFeature
URP | 后处理-模糊算法总结 - 哔哩哔哩 (bilibili.com)
URP | 后处理-自定义后处理 - 哔哩哔哩 (bilibili.com)
这里大部分和上面一样，主要区别是不同枚举类的使用判断执行不同效果。

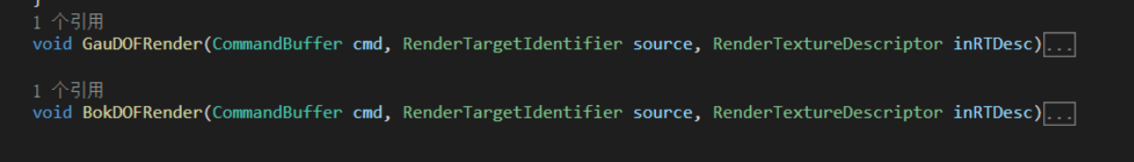

定义2个函数，输入需要的数据
定义一个大的Render 渲染
代码块
JavaScript
自动换行
复制代码
void Render(CommandBuffer cmd, ref RenderingData renderingData)
{
RenderTargetIdentifier source = renderingData.cameraData.renderer.cameraColorTarget; // 定义RT
RenderTextureDescriptor inRTDesc = renderingData.cameraData.cameraTargetDescriptor;
inRTDesc.depthBufferBits = 0; // 清除深度
if (dieldVolume.mode.value == DepthMode.Gaussian)
{
GauDOFRender(cmd, source, inRTDesc);
}
else if (dieldVolume.mode.value == DepthMode.Bokeh)
{
BokDOFRender(cmd, source, inRTDesc);
}
}复制成功
根据不同的类型执行不同的函数，
全代码
代码块
JavaScript
自动换行
复制代码
using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
public class DepthDield : ScriptableRendererFeature
{
[System.Serializable]
public class Settings
{
public RenderPassEvent renderPassEvent = RenderPassEvent.BeforeRenderingPostProcessing;
public Shader shader;
}
public Settings settings = new Settings();
DepthDieldPass depthdieldPass; // 定义我们创建出Pass
public override void Create()
{
this.name = "Depth of Dield"; // 模糊渲染的名字
depthdieldPass = new DepthDieldPass(RenderPassEvent.BeforeRenderingPostProcessing, settings.shader); // 初始化 我们的渲染层级和Shader
}
public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
{
renderer.EnqueuePass(depthdieldPass);
}
}
public class DepthDieldPass : ScriptableRenderPass
{
static readonly string RenderTag = "Post Effects"; // 设置渲染标签
DepthDieldVolume dieldVolume; // 定义组件类型
Material material; // 后处理材质
public DepthDieldPass(RenderPassEvent evt, Shader biltshader)
{
renderPassEvent = evt;
var shader = biltshader;
if (shader == null)
{
Debug.LogError("没有指定Shader");
return;
}
material = CoreUtils.CreateEngineMaterial(biltshader);
}
public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
if (material == null)
{
Debug.LogError("材质初始化失败");
return;
}
if (!renderingData.cameraData.postProcessEnabled)
{
return;
}
var stack = VolumeManager.instance.stack; // 传入 volume
dieldVolume = stack.GetComponent<DepthDieldVolume>(); // 获取到后处理组件
var cmd = CommandBufferPool.Get(RenderTag); // 渲染标签
Render(cmd, ref renderingData); // 调用渲染函数
context.ExecuteCommandBuffer(cmd); // 执行函数，回收。
CommandBufferPool.Release(cmd);
}
void Render(CommandBuffer cmd, ref RenderingData renderingData)
{
RenderTargetIdentifier source = renderingData.cameraData.renderer.cameraColorTarget; // 定义RT
RenderTextureDescriptor inRTDesc = renderingData.cameraData.cameraTargetDescriptor;
inRTDesc.depthBufferBits = 0; // 清除深度
if (dieldVolume.mode.value == DepthMode.Gaussian)
{
GauDOFRender(cmd, source, inRTDesc);
}
else if (dieldVolume.mode.value == DepthMode.Bokeh)
{
BokDOFRender(cmd, source, inRTDesc);
}
}
void GauDOFRender(CommandBuffer cmd, RenderTargetIdentifier source, RenderTextureDescriptor inRTDesc)
{
material.SetFloat("_BlurRange", dieldVolume.BlurRange.value); // Shader变量 和 Volume 组件属性 绑定
material.SetFloat("_FocusPower", dieldVolume.FocusPower.value);
material.SetFloat("_DOFDistance", dieldVolume.DOFDistance.value);
material.SetFloat("_farBlurScale", dieldVolume.FarBlurScale.value);
material.SetFloat("_farBlurScalePower", dieldVolume.FarBlurScalePower.value);
int destination = Shader.PropertyToID("Temp1");
var width = (int)(inRTDesc.width / dieldVolume.RTDownSampling.value);
var height = (int)(inRTDesc.height / dieldVolume.RTDownSampling.value);
// 获取一张临时RT
cmd.GetTemporaryRT(destination, width, height, 0, FilterMode.Bilinear, RenderTextureFormat.DefaultHDR); //申请一个临时图像，并设置相机rt的参数进去
// 计算模糊
for (int i = 0; i < dieldVolume.BlurTimes.value; i++)
{
cmd.Blit(source, destination); // 前一次的渲染传入，
cmd.Blit(destination, source, material, 0); // 第二个Pass
}
}
void BokDOFRender(CommandBuffer cmd, RenderTargetIdentifier source, RenderTextureDescriptor inRTDesc)
{
// Broke
material.SetFloat("_BlurSize", dieldVolume.BlurSize.value);
material.SetFloat("_Iteration", dieldVolume.Iteration.value);
material.SetFloat("_DownSample", dieldVolume.DownSample.value);
material.SetFloat("_End", dieldVolume.End.value);
material.SetFloat("_Start", dieldVolume.Start.value);
material.SetFloat("_Density", dieldVolume.Density.value);
int destination = Shader.PropertyToID("Temp1");
// 获取一张临时RT
cmd.GetTemporaryRT(destination, inRTDesc.width, inRTDesc.height, 0, FilterMode.Bilinear, RenderTextureFormat.DefaultHDR); //申请一个临时图像，并设置相机rt的参数进去
cmd.Blit(source, destination); // 前一次的渲染传入，
cmd.Blit(destination, source, material, 0); // 第二个Pass
}
}复制成功
效果
总结
景深模糊，简单理解就是获取深度控制深度形成V型，进行模糊的效果，渐变平滑过度，线性。
散景模糊，过度快速，对比强，
本文为我原创，未经授权禁止转载
cv20262909
分享至
投诉或建议
