建筑分析图是学生作品集里面表达设计思维和理念的重要部分，分析图不是追求绚烂的效果，而是表达清楚自己的意图。不同风格也各具特色，比如BIG的有小清新的、有炫酷的，下面小编就给大家总结一下用什么方式才能表达清楚设计策略。

01

BIG分析图特色

1.简练--用最简单的表达阐述自己的设计；

2.素雅--使用单色或者少色，图纸简洁，视觉上给人清爽的感受；

3.严谨--清晰和严谨的方案演化过程更加直观；

4.说重点--突出重点部分，其余简要表达。

02

分析图的表达策略

Part.1 形象应对策略与概念形成

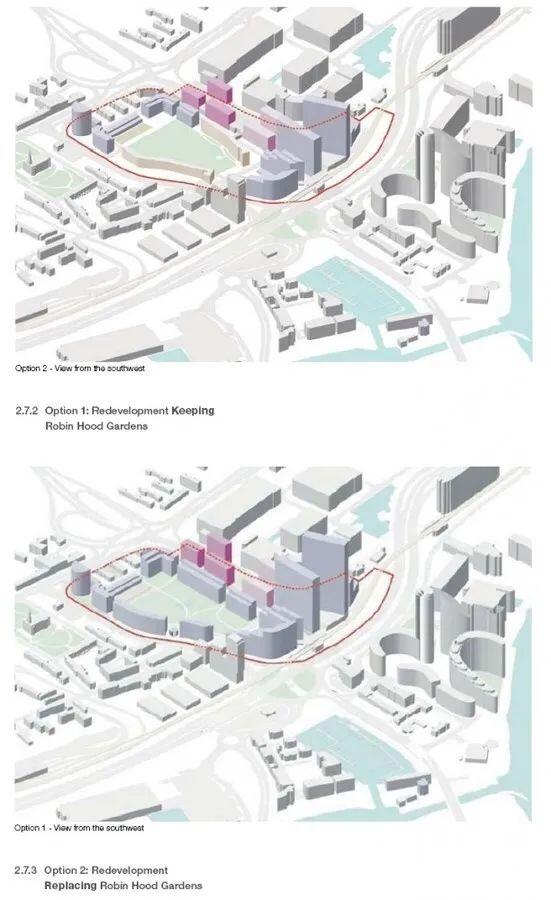

合理使用色块表示空间，清晰表达了新空间生成的整个过程。

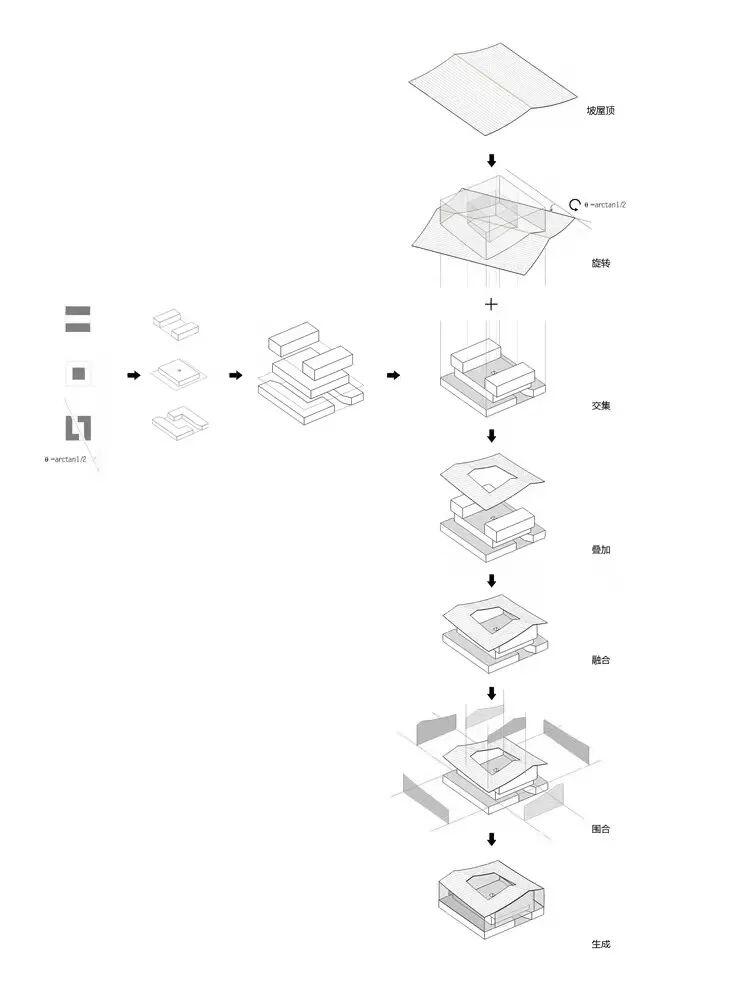

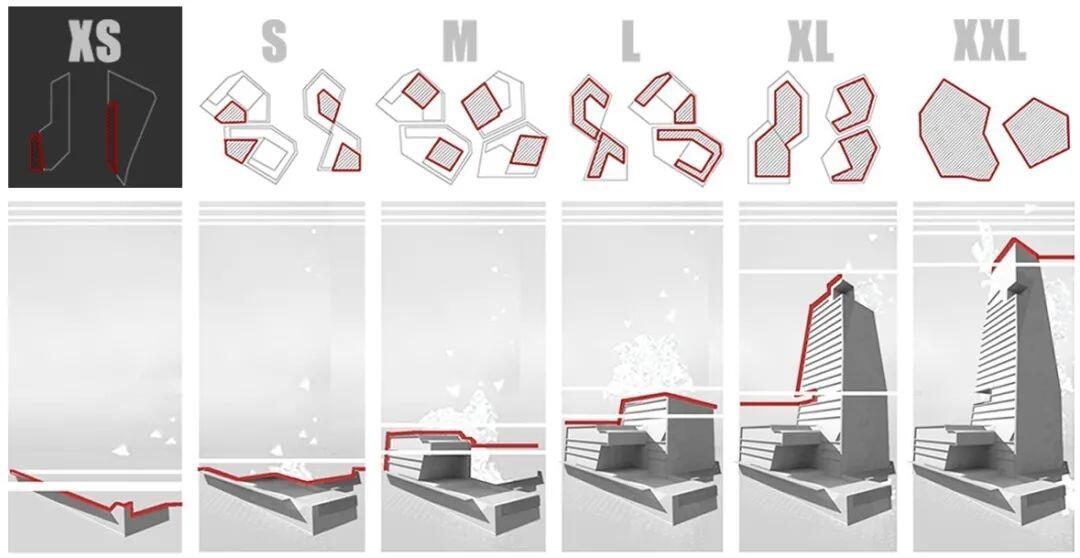

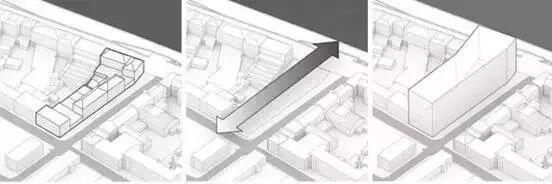

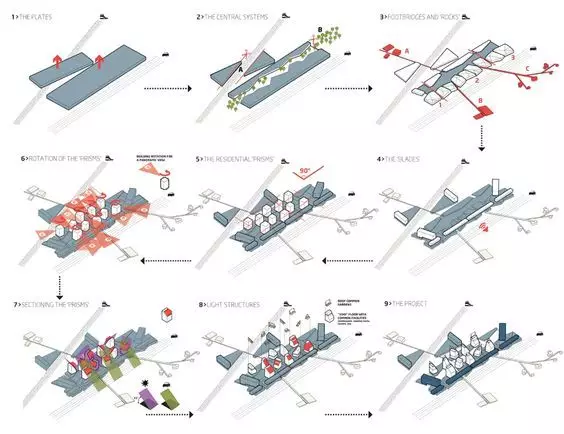

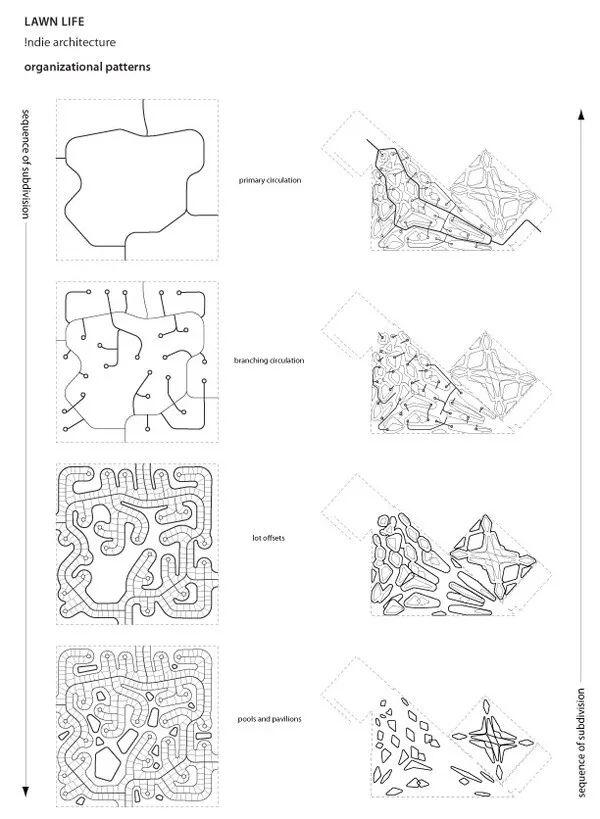

将每一种形体的生成过程用简单的线条体块展示排列，清晰富有逻辑。

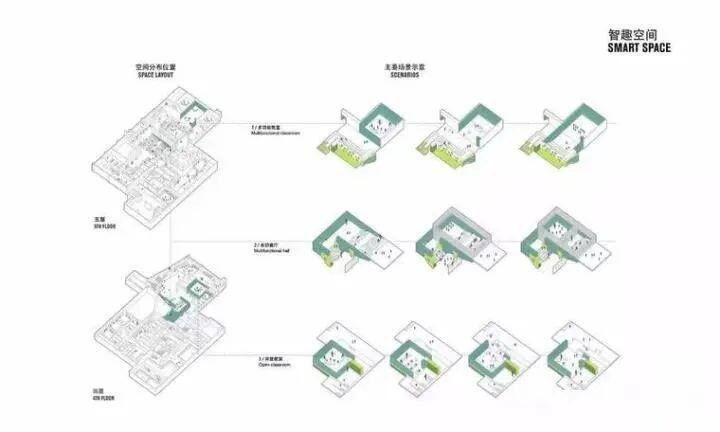

Part.2 功能分区

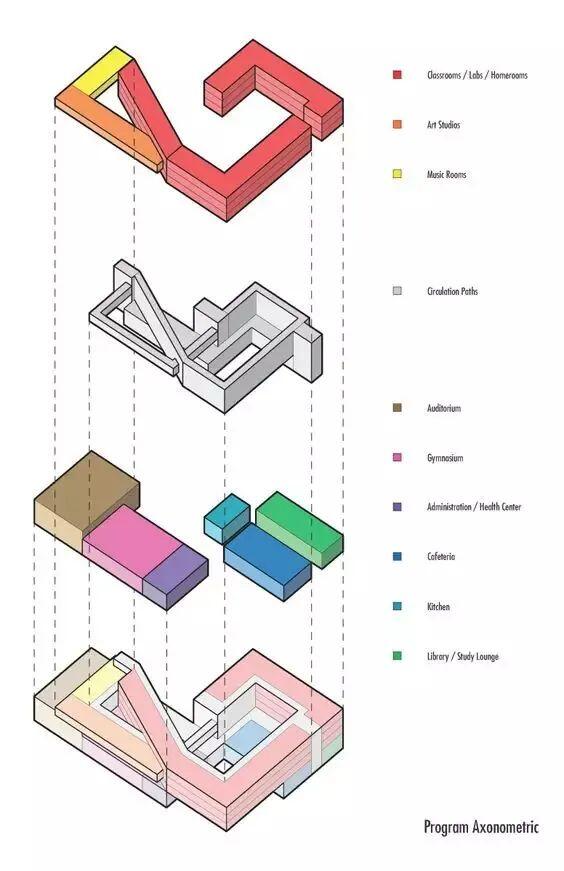

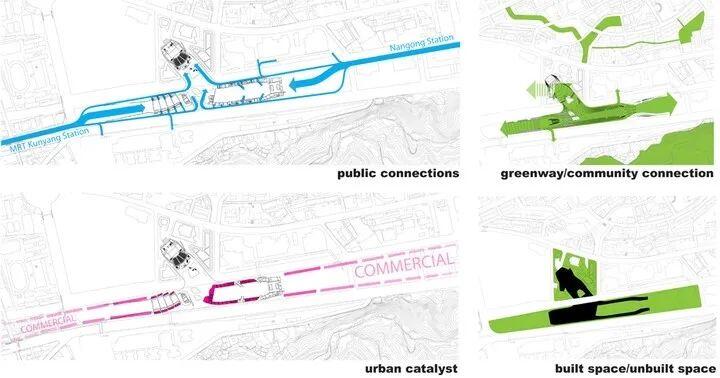

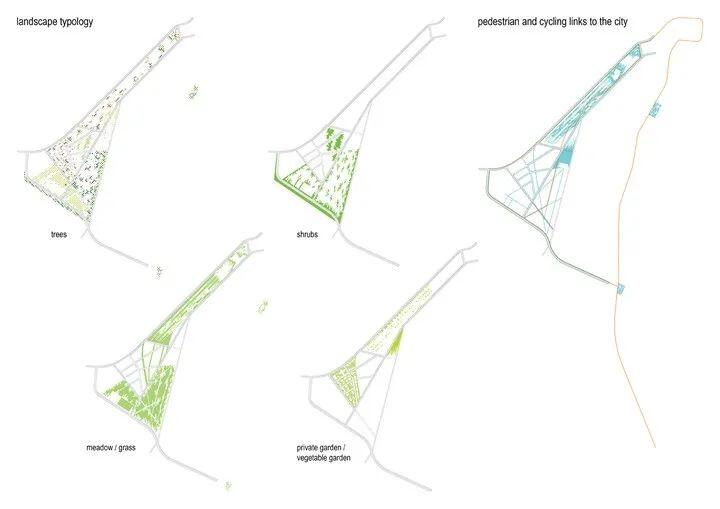

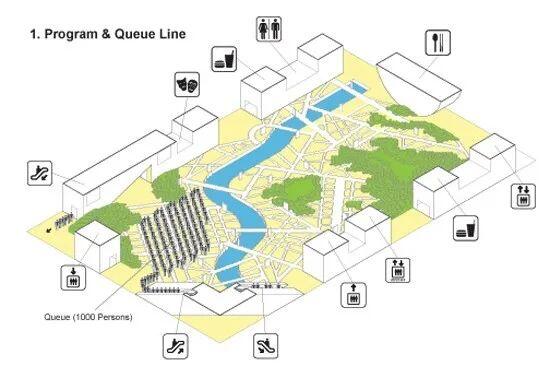

作为最常见的分析图类型，不同的功能类型用不同的色块表示，粗实线强调体块。

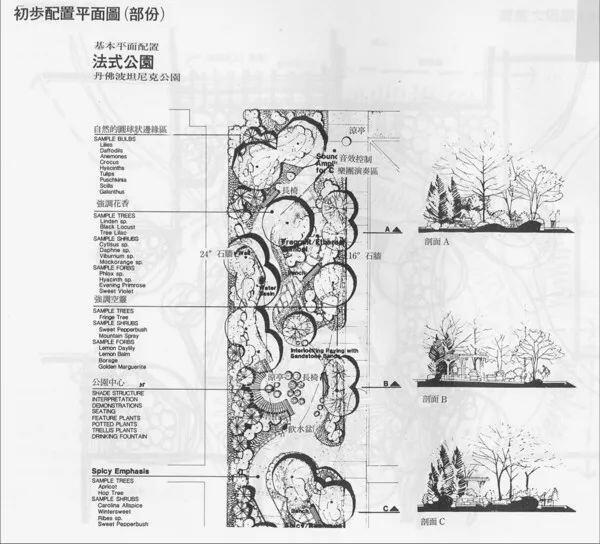

写实模型渲染照片加上手绘文字说明，一直是最简洁有力的表述方式。

Part.3 生态分析

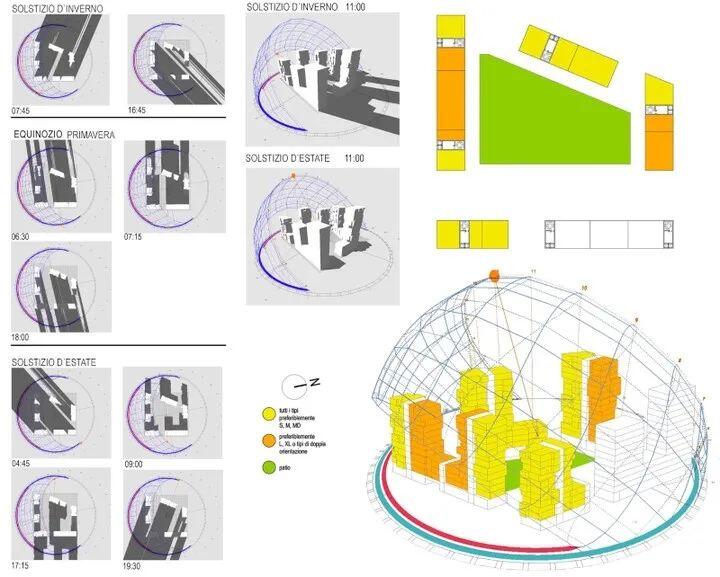

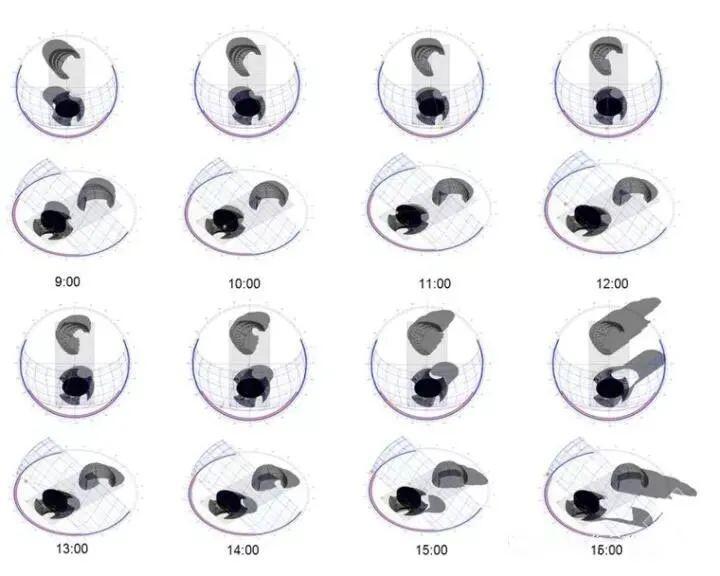

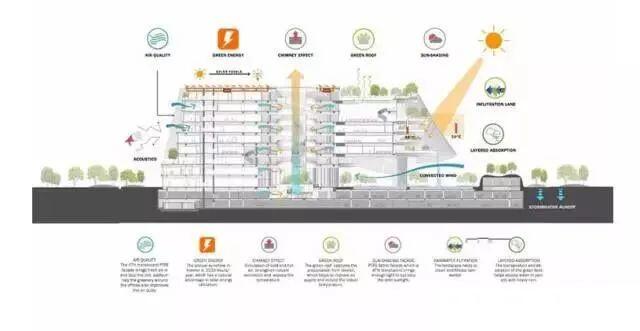

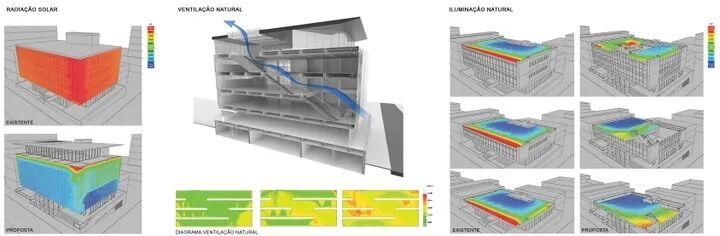

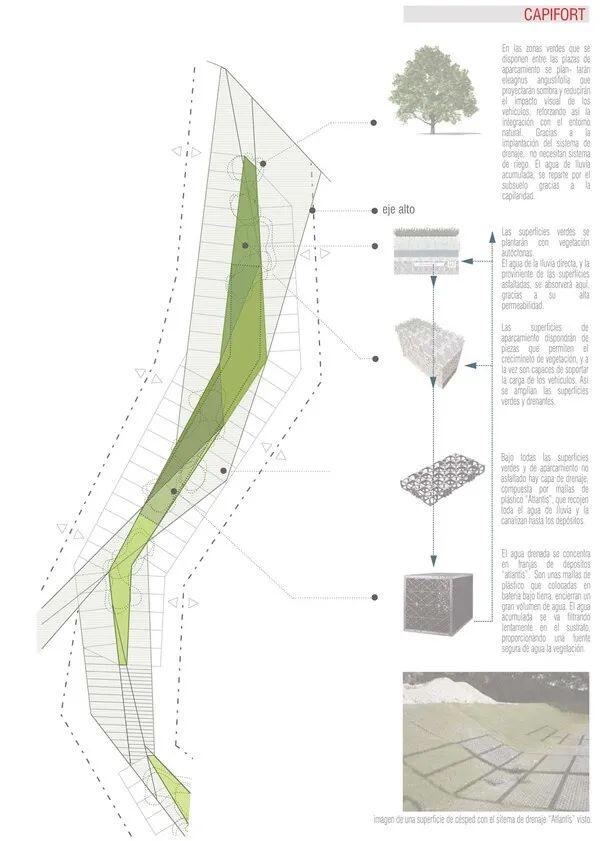

生态分析常常带有很大的信息量，从结构、空间、光照、气流等等都可以入手，这张分析图阐述了建筑通过绿植、自然通风、水循环等节能策略。

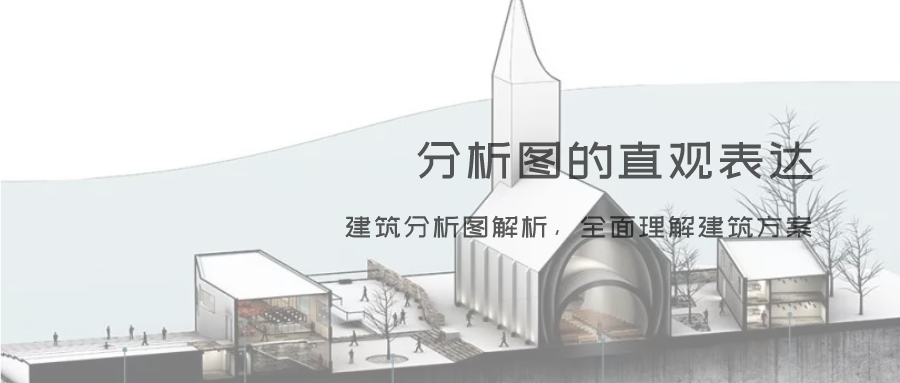

Part.4 剖透视表达

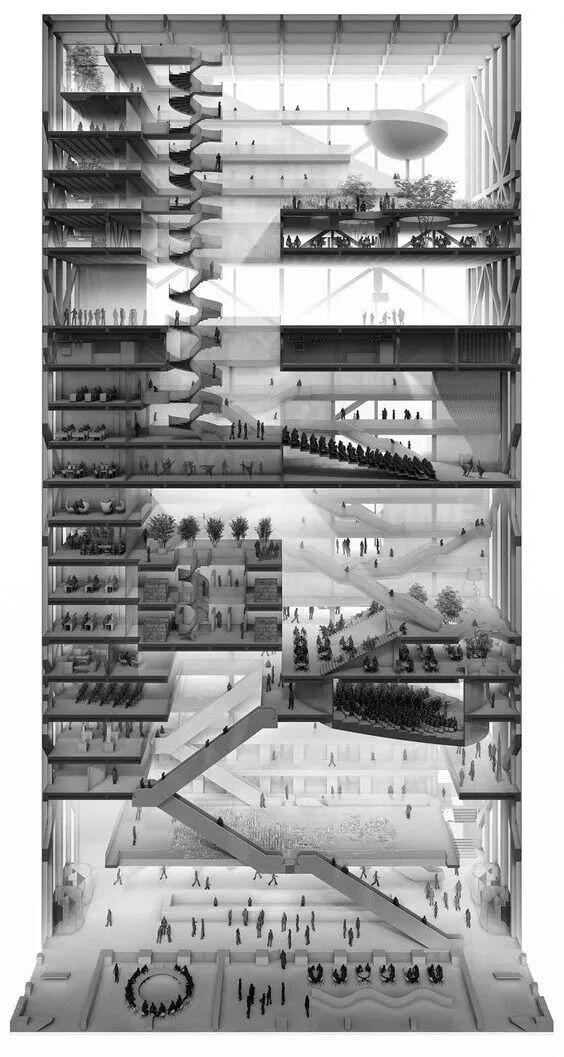

剖透视的表达建立在一个完美的制图基础之上，有利于形成真实的想象，增强作品的表现力。

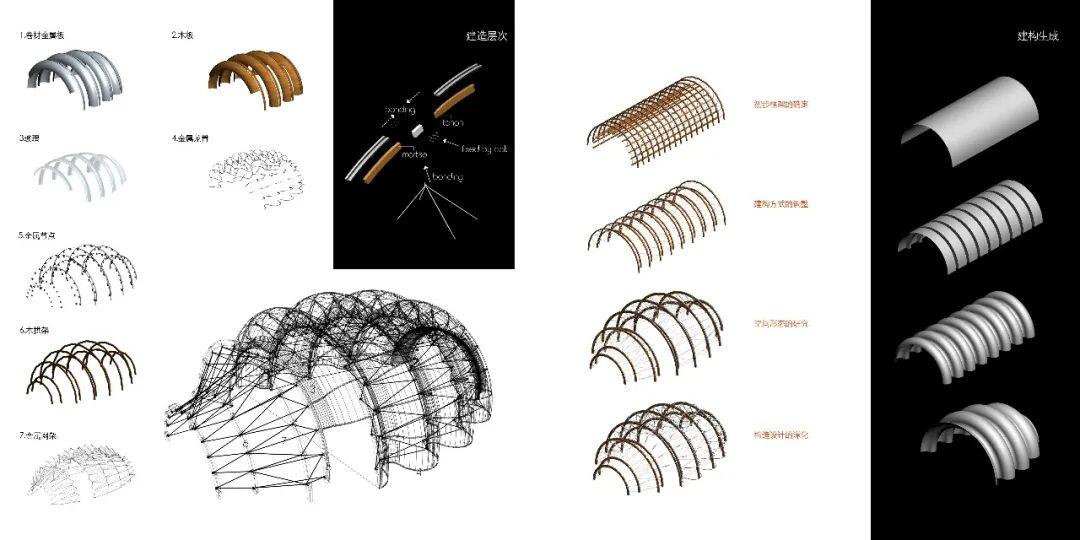

Part.5 爆炸结构分析

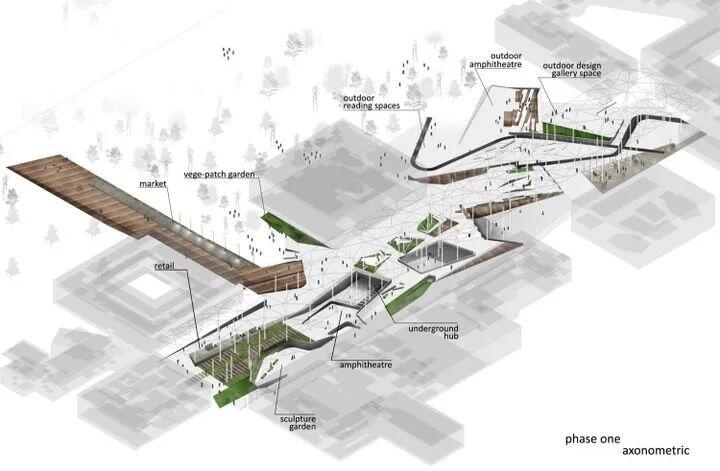

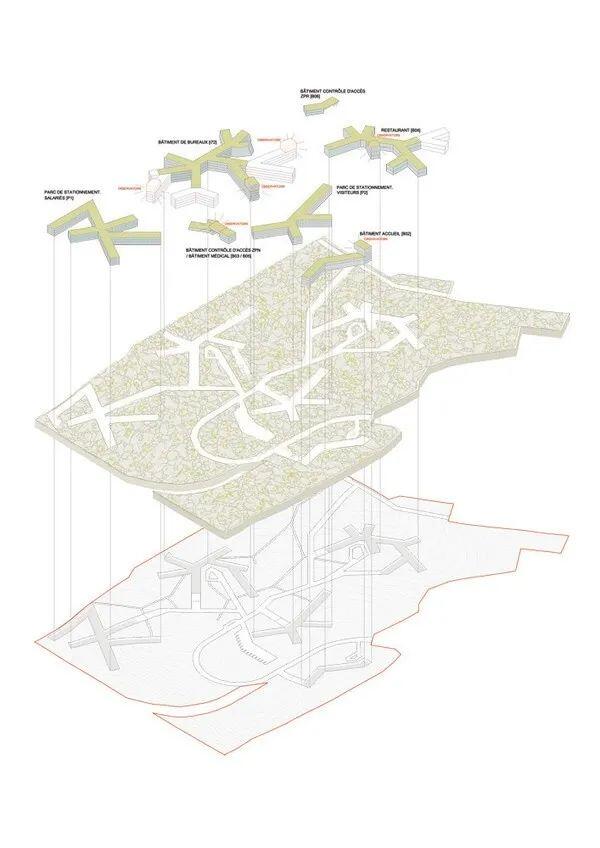

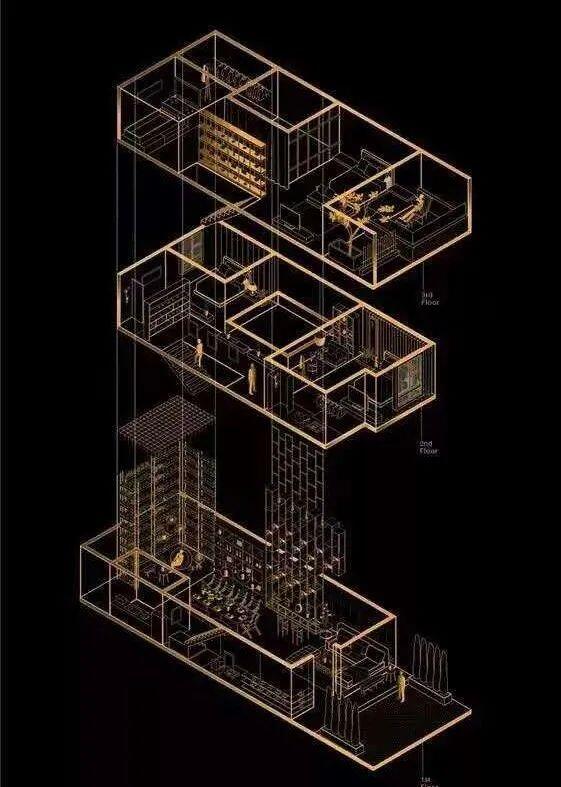

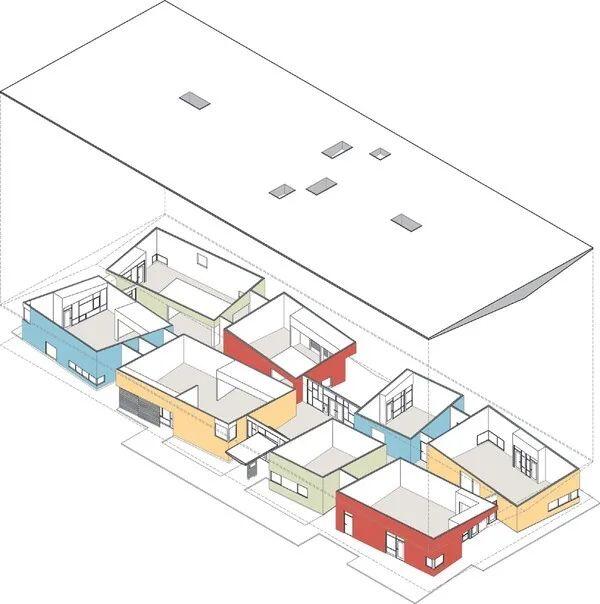

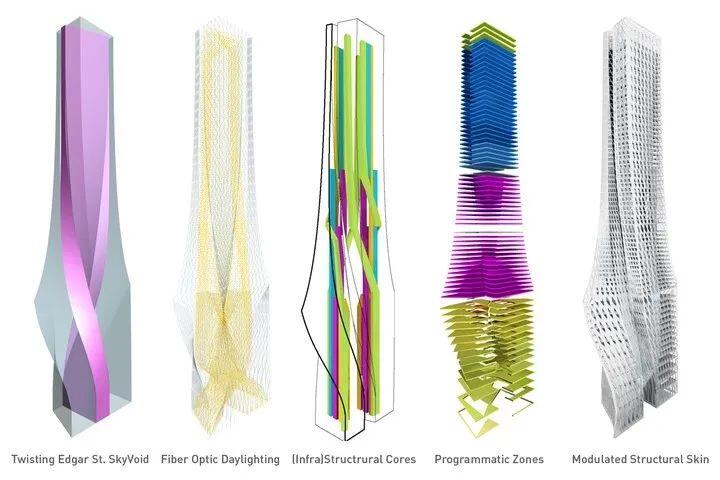

丰富的空间形式如果在平立剖中不能完全的展现，爆炸轴测可以单独展示空间关系和结构关系。

以上就是在做分析图时可以考虑的几个方向。分析图的制作需要我们自己在实践中一点点领悟。今天给大家分享一些参考图，找寻灵感，总结积累。之后根据自己方案的闪光点进行阐述，讲好自己的设计故事。

资料展示

资料目录

1.拆解分析图

2.分析图参考

3.国外分析图集锦

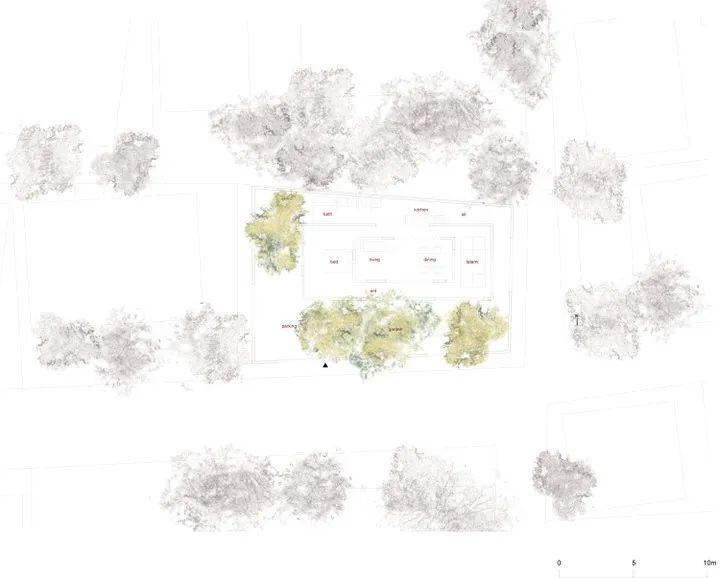

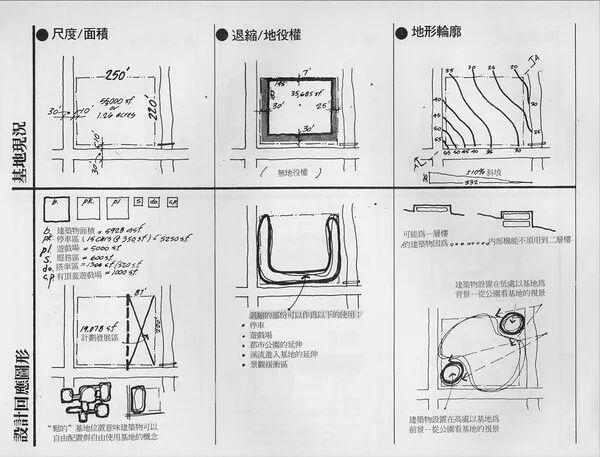

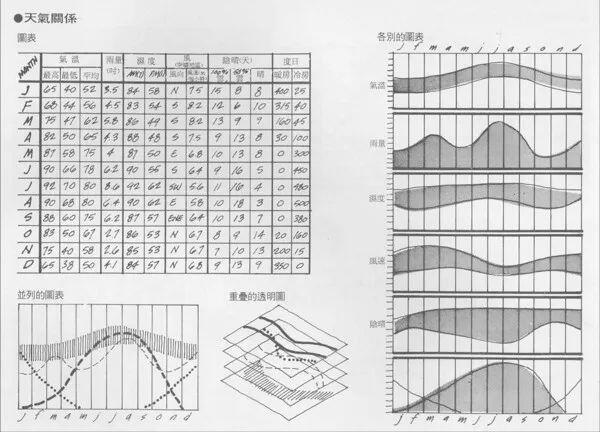

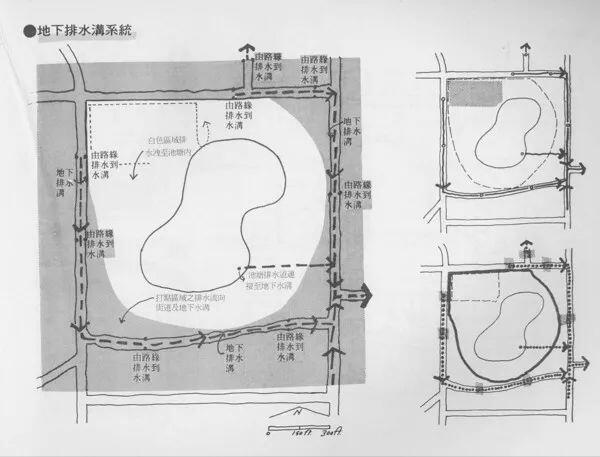

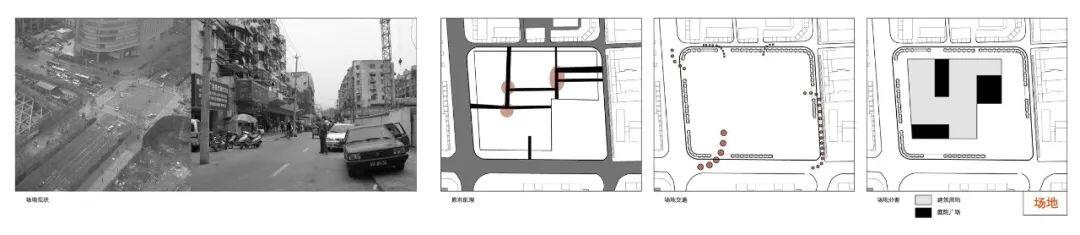

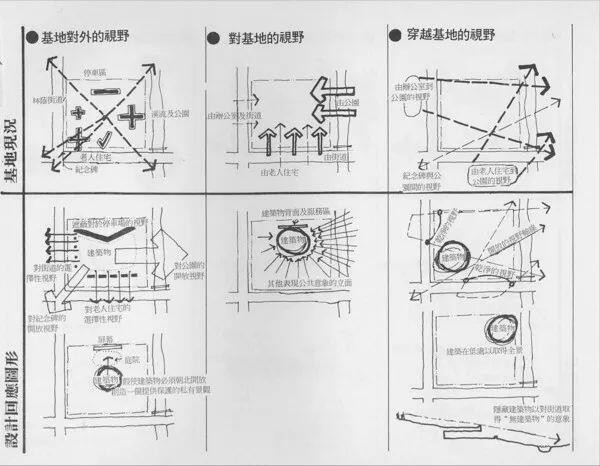

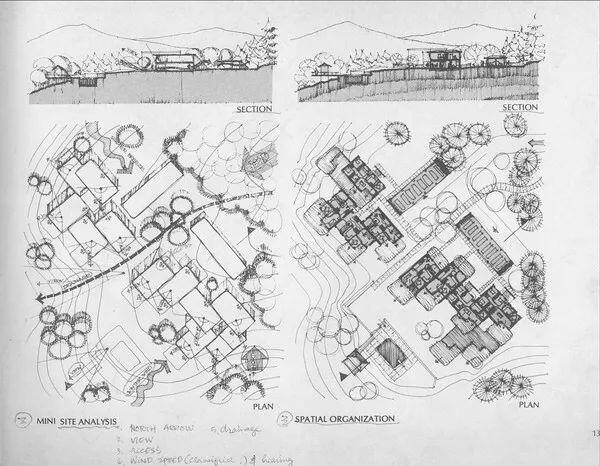

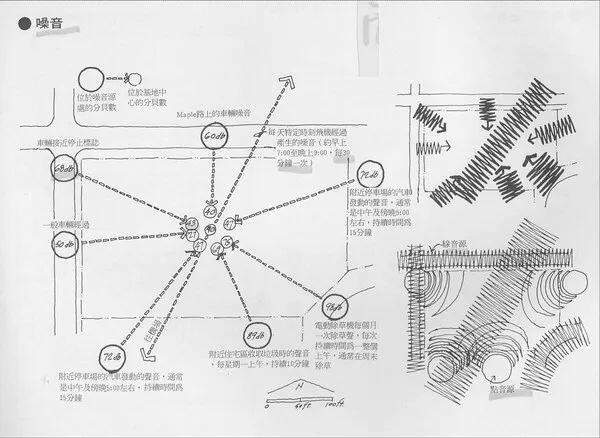

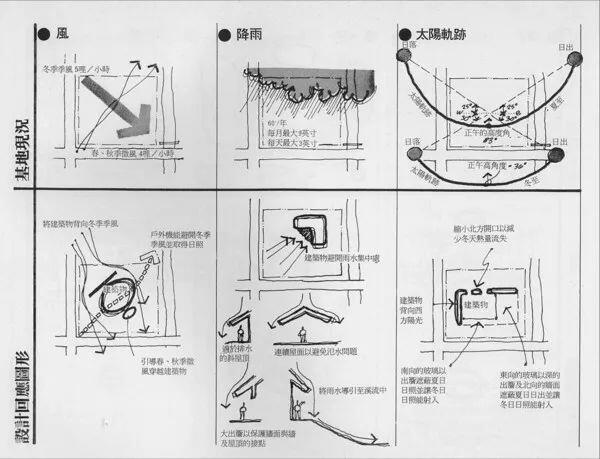

4.基地分析图

5.建筑分析图参考
