一、导入Cad图元丢失或者图元不正确解决：

　　导入Cad的时候我们会遇到导入图元丢失或者图元不正确等情况，具体解决如下

　　01.天正画图时一定要导出t3格式，因为Revit只识别t3版本

　　02.Cad画图时，最后一定要将图元炸开，然后在框选图元W写块保存

　　03.在以上两者都解决不了时，这时将Cad文件拷贝到新建文件中进行保存

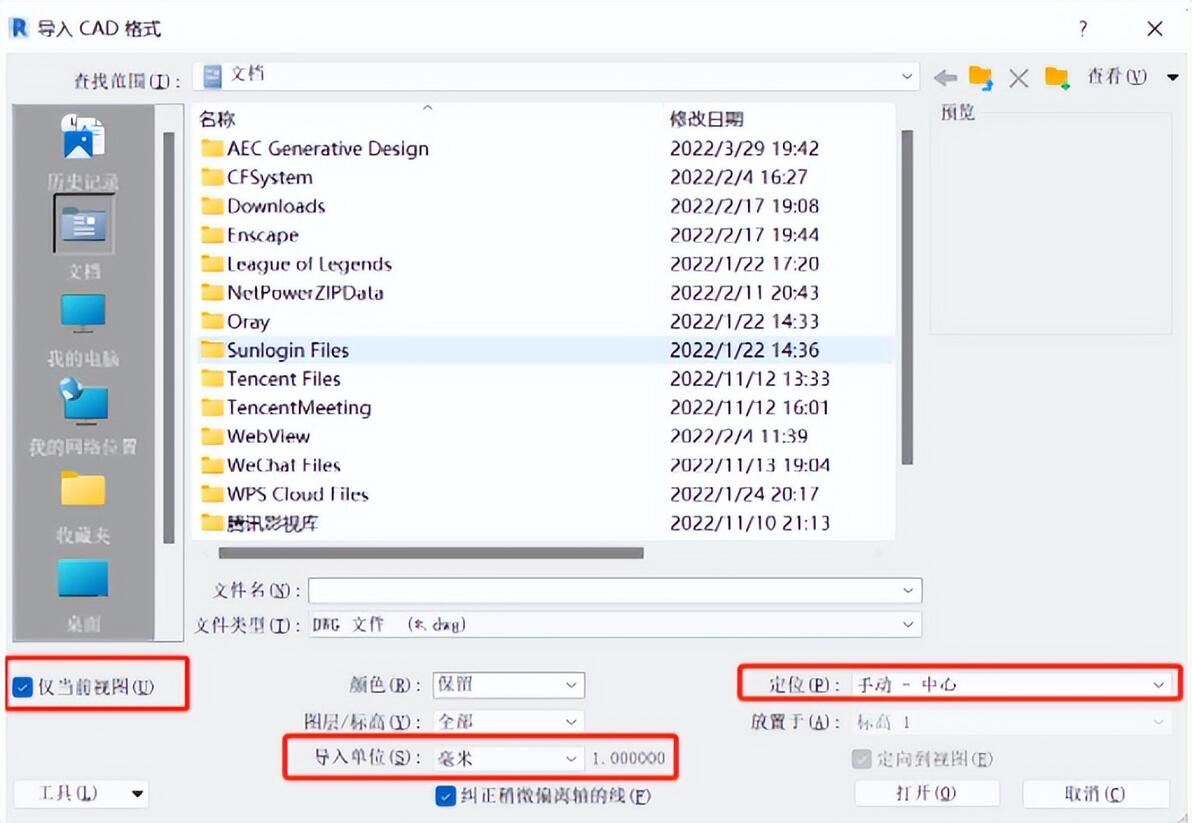

　　04.导入时我们一定要注意"单位&#​34;和"定位到视图&#​34;以及"手动中心&#​34;，如下图：

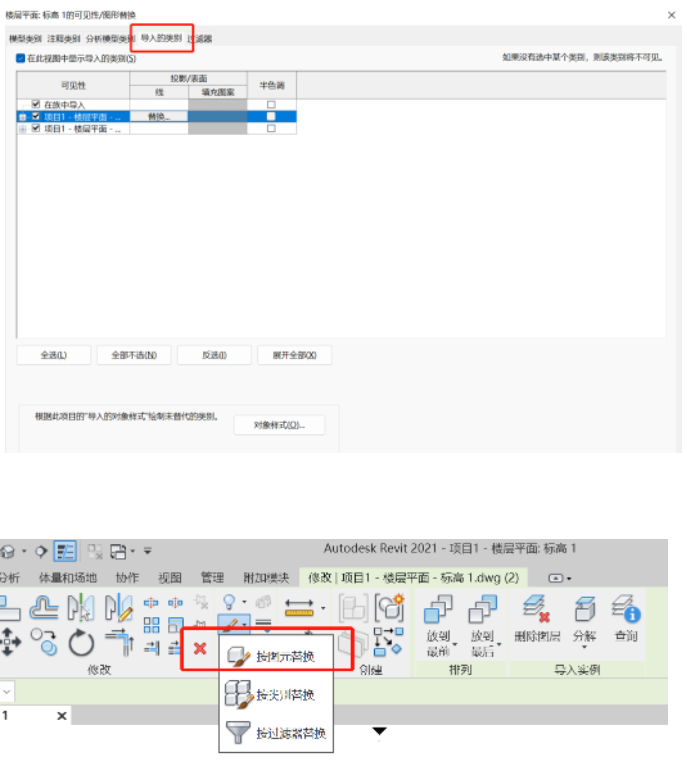

　　05.导入成功后，我们如果需要改变Cad颜色(线宽和线颜色以及线型)，可以在"可见性/图元替换&#​34;中修改还可以"替换图元&#​34;，如下图：

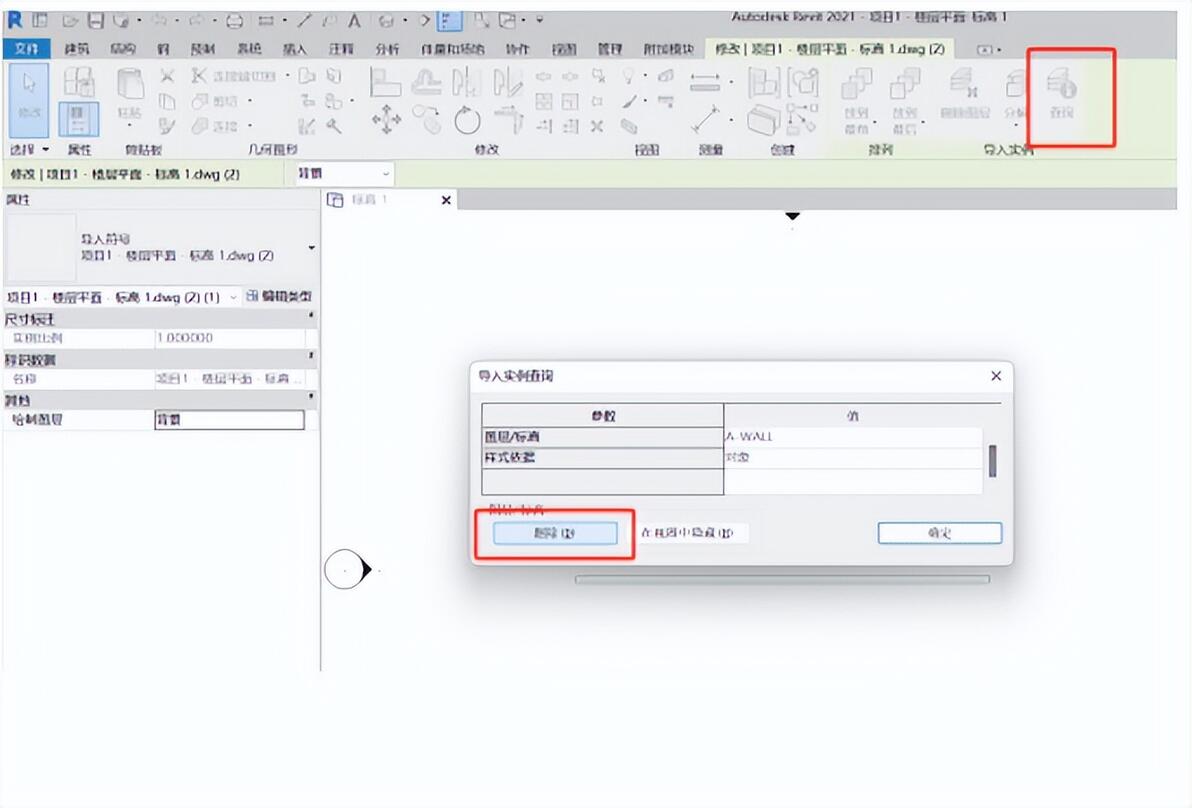

　　07.最后如果我们不需要Cad中多余的图层可以点击"查询&#​34;命令，选中图层删除即可，如下图：

　　二、Revit插件链接CAD功能

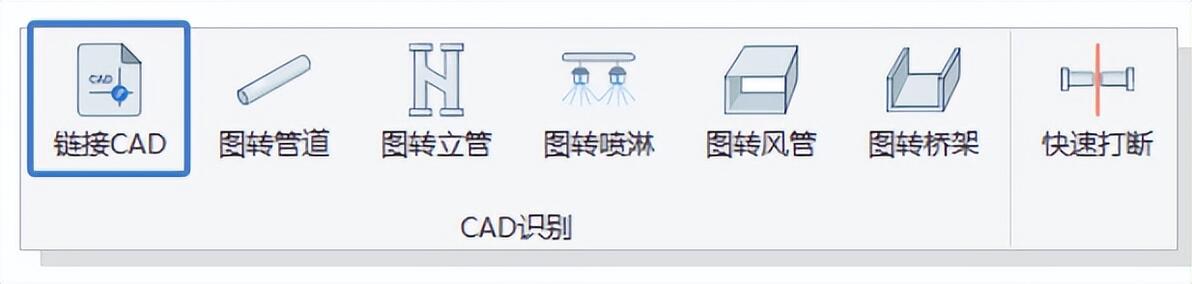

　　建模助手的机电模块 → 链接CAD

　　1.点击【链接CAD】功能。

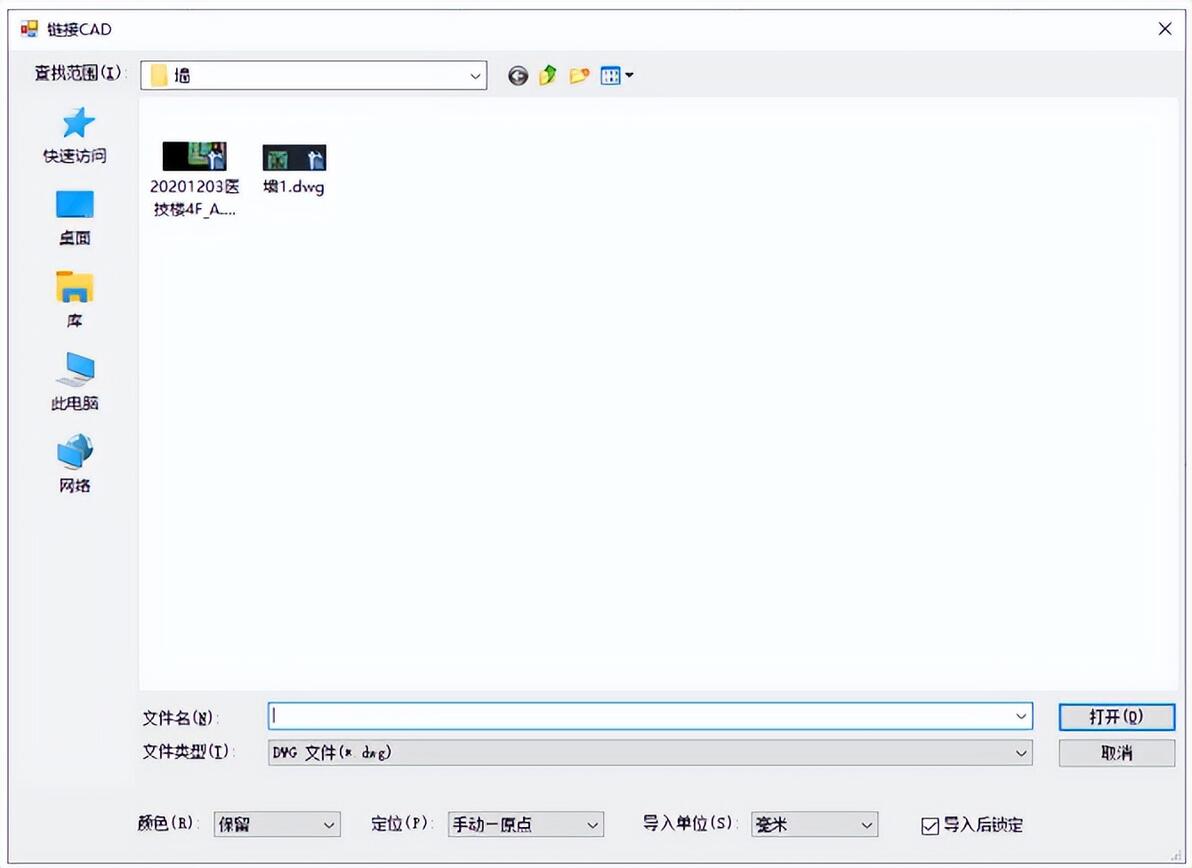

　　2.选择需要的图纸。

　　3.三项下拉框设置同Revit原生设置(带记忆功能);

　　4.【导入后锁定】导入CAD后，直接锁定图纸，建议在选择【自动一中心到中心】或【手动一中心】使用。

　　建模助手还有机电，土建，出图，综合，有求必应，施工，族库等等模块，356/年全部都可以使用。

　　11月活动，送送送!!!三个月

　　建模助手下载：https://www.zhbim.com/?source=bilibili
