一、元件介绍

1.1电源插座

    电源供电口一般采用电池盒或者USB线，插头一端是圆孔的，那么插座就得是一致才能使用，否则无法匹配。如下图所示为DC电源插座图片。这种插座我们一般使用两种口径的，5.5mm-2.1和3.5mm-1.3mm，前面的数字5.5mm为插座的外径，2.1mm为内径；前面的数字3.5mm为插座的外径，1.3mm为内径。这两种除了大小没有任何区别。为什么有多种呢？就比如生产一件衣服，有大码、中码、小码一样。

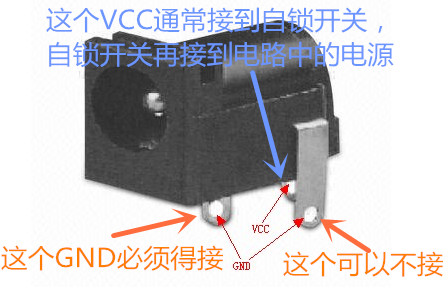

图1 DC电源插座图

        2、3脚接地，1脚实际是VCC（电源），但是电路中要接的自锁开关，然后开关的另一个脚再接电源！

        使用方法如下：如下图2所示为DC电源插座的原理图和封装库，DC插座2、3脚接电源地线，当插座接上电源后，1脚为电源线。在电路当中电源线通过开关来控制，该脚接开关的控制端。

图2-a DC电源插座原理图库

图2-b DC电源插座封装库图

1.2自锁开关

        所谓自锁开关，就是按下一次是一个状态，再按一下是另一个状态，生活中常见的开关太多了。如下图3所示为常用的一种自锁开关，

        使用方法如下：首先看下开关的原理图库和PCB封装库，如下图4所示，该开关一共有6个脚，如图中所示最顶上中间有一个缺口，对应图3中的竖线一端。

        开关按下后 2脚和3脚导通   5脚和4脚导通。

        开关弹起时 2脚和1脚导通   5脚和6脚导通。

        这个开关可以控制两路电源的通断，在一般的设计当中用一路就好了。

图4 自锁开关原理图库

图4 自锁开关PCB封装库图

二、开关的应用

        电源开关控制其实很简单，其实就是一个插座加上一个开关，控制电源的通断，如下图5图中P2为DC电源插座，1脚电源接到开关的控制脚，当开关P1按下后，2脚与3脚导通，3脚可以为系统供电。

图5 电源开关控制电路图
