热浸镀锌桥架图片大全

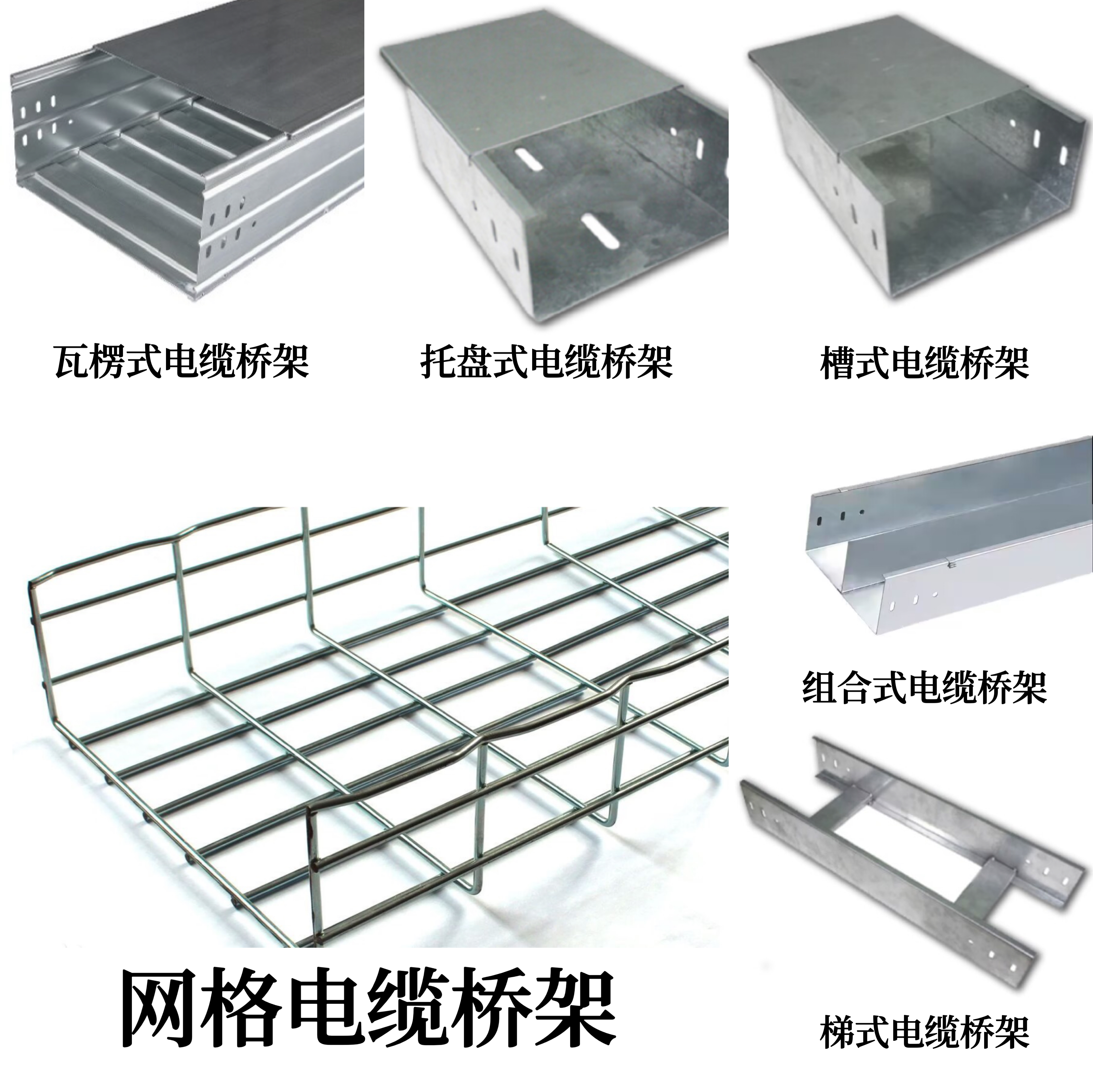

热浸镀锌桥架常见型式有：热浸镀锌瓦楞式电缆桥架、热浸镀锌托盘式电缆桥架、热浸镀锌梯式桥架、热浸镀锌槽式桥架、热浸镀锌组合式电缆桥架、热浸镀锌网格式电缆桥架、热浸镀锌大跨距电缆桥架

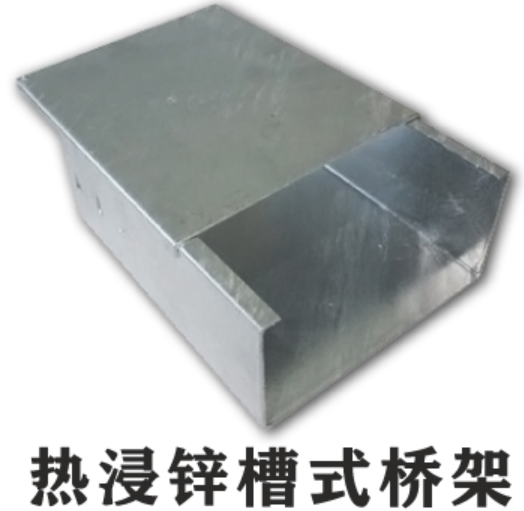

热浸镀锌槽式桥架

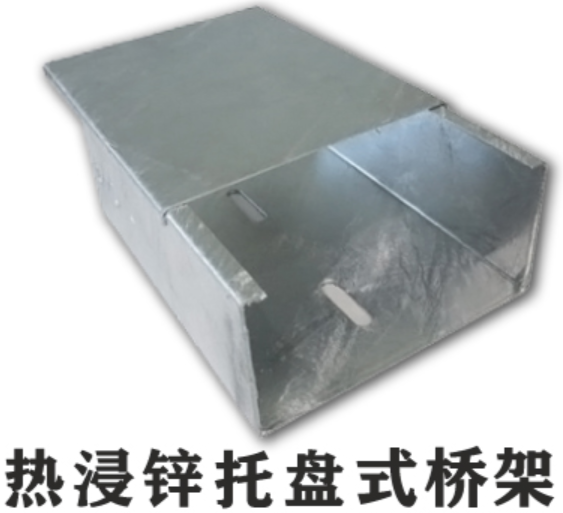

热浸镀锌托盘式桥架

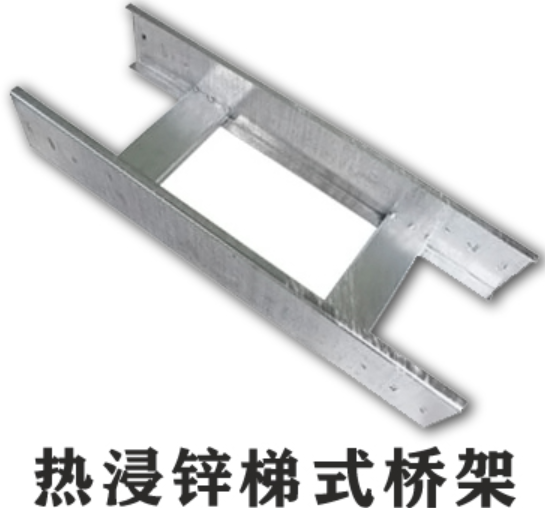

热浸镀锌梯式桥架

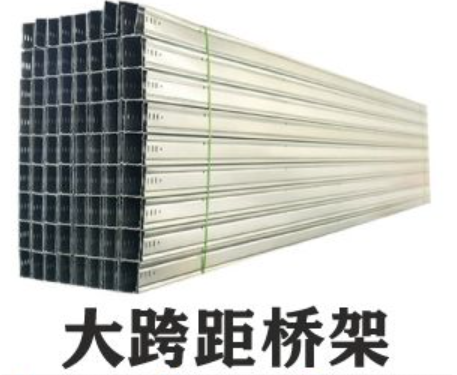

热浸镀锌大跨距桥架

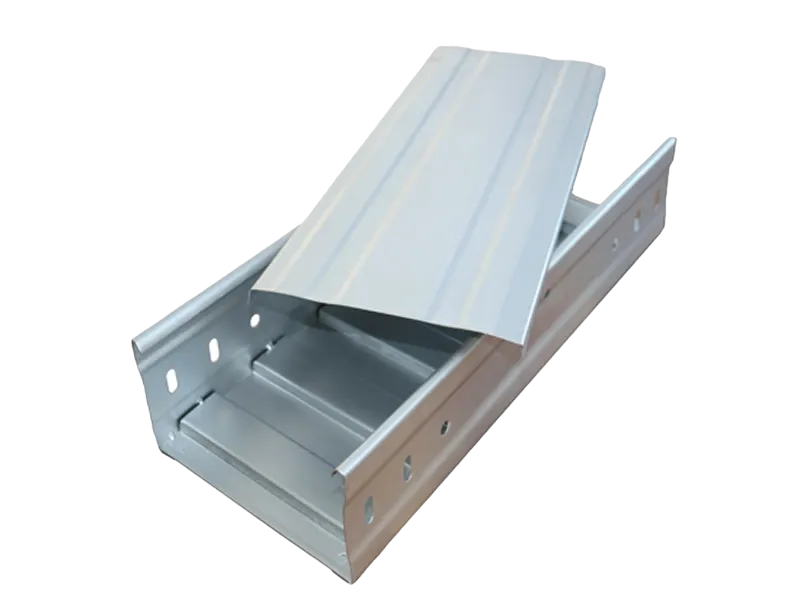

热浸镀锌瓦楞式桥架

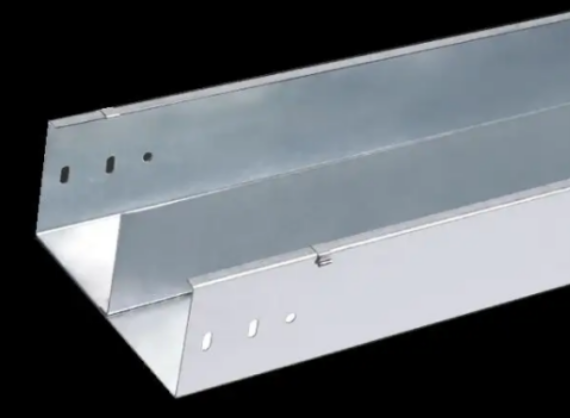

热浸镀锌组合式桥架

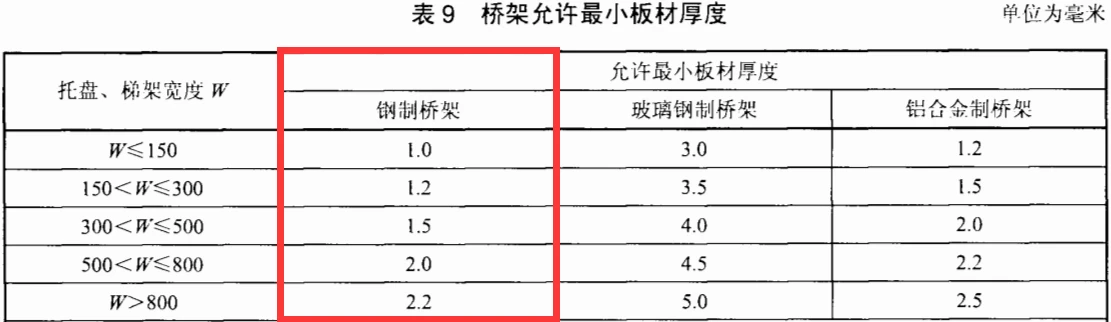

热浸镀锌桥架的厚度标准按《2013电控配电用电缆桥架》表9处

当热浸镀锌桥架宽度达到150mm时，热浸镀锌桥架的槽体厚度需达到1.0mm，热浸镀锌桥架的盖板需达到1.0mm

当热浸镀锌桥架宽度达到150mm~300mm时，热浸镀锌桥架的槽体厚度需达到1.2mm，热浸镀锌桥架的盖板需达到1.2mm

当热浸镀锌桥架宽度达到300mm~500mm时，热浸镀锌桥架的槽体厚度需达到1.5mm，热浸镀锌桥架的盖板需达到1.5mm

当热浸镀锌桥架宽度达到500mm~800mm时，热浸镀锌桥架的槽体厚度需达到2.0mm，热浸镀锌桥架的盖板需达到2.0mm

当热浸镀锌桥架宽度大于800mm时，热浸镀锌桥架的槽体厚度需达到2.2mm，热浸镀锌桥架的盖板需达到2.2mm
