沥青油毡卷材防水层是传统的地下结构防水层做法，卷材铺贴层数视水压大小、卷材本身质量和防水要求等而定。一般最大水头大于3m 时为三层，3～6m 时为五层。防水层宜设在水压作用的一面，即一般大多设在地下防水结构的外侧 （称外防水），在外侧铺设有困难的情况下，亦有的设在地下结构的内侧（称内防水）。沥青油毡卷材防水层具有：材料易得，施工操作简便，质量易于保证； 造价较低等优点。本工艺标准适于一般工业与民用建筑地下室防水采用沥青油毡卷材防水层的工程。

       一、材料要求

       1、沥青油毡卷材

       尽量选用耐腐蚀和卷材，如石油沥青油毡（有 200 号、350 号、400 号和 500 号四种）、沥青玻璃丝布油毡、沥青麻布油毡等，品种、材质和技术性能应符合 设计要求和有关现行国家标准的规定。

       2、胶结材料

       常用的有建筑石油沥青（有 10 号、30 号甲、30 号乙）和普通石油沥青（55 号、60 号），其技术指标应符合有关现行国家标准的规定。

       3、其他材料

       6～7 级石棉纤维、滑石粉、白云石粉、石棉粉，要求含水率不大于 3%，细 度通过 900 孔/cm2 。

       4、汽油

       工业用。

       二、主要机具设备

       1、机械设备

       鼓风机、水泵。

       2、主要工具

       带盖沥青锅、带盖铁桶、砂浴锅、油壶、长柄板棕刷、胶皮刮板、油勺笊篱、 磅秤、2mm 厚铁板、300～500℃工业温度计、风管、刮刀，铲刀等。

       三、作业条件

       1、当地下水位移电位较高时，应先做好排降水工作，将地下水位降低到防水结构底板以下 500mm，并保持到防水层施工完成、周围回填土完毕为止。

       2、地下结构基层表面应平整、牢固、不得有起砂、空鼓等缺陷；阴阳角处， 应做成圆弧形或钝角，同时表面应洁净干燥，含水率不应大于 9%，达不到规定 要求，不得进行防水层施工。

       3、穿过墙面、地面或顶板的预埋管道和变形缝等，应按设计要求进行处理， 并符合验收规范的规定，在卷材铺贴前应办理隐检手续。

       4、当采用外防贴防水层做法时，应在需要铺贴垂直防水层的外侧，按设计 要求进行处理，并符合验收规范的规定，在卷材铺贴前应办理隐检手续。

       5、当采用外防内贴法子防水层做法时，应在需要铺贴垂直防水层的外侧， 按设计要求做法，砌筑永久性保护墙，并在内表面用水泥砂浆抹找平层，待表面 干燥后，满涂冷底子油，以增强与卷材防水层的粘结。

       6、采用外防外贴防水层时，在地下室底板混凝土浇筑前，应在垫层上抹找 平层，涂刷冷底子油，按设计图纸要求铺贴油毡防水层，抹好水泥砂浆保护层。

       7、卷材防水层材料已备齐，运到现场，并经复查，质量符合设计要求。

       8、配制沥青玛缔脂及铺设油毡防水层的机具设备已准备就绪，可满足施工需要。

       9、施工操作人员经培训、考核、可上岗操作，并进行技术交底和安全教育。

       10、卷材防水层施工应在天气良好的条件下铺设，雨天、大风雪天、冬期环 境温度低于+5℃，不宜施工。

       四、施工操作工艺

       （一）配制沥青玛缔脂（简称玛缔脂）

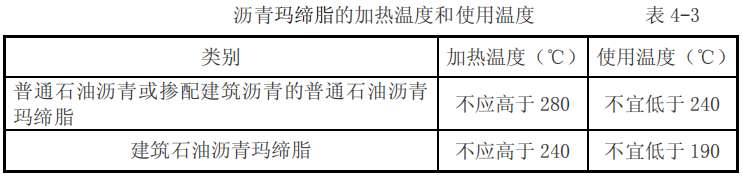

       1、将沥青破碎成 8～10 小块，按配合比称量，放入锅中加热至 160～180℃， 使其熔化至不再起泡沫，除去杂质，再缓慢加入预热（120～140℃）干燥的填充 料，同时不停地搅拌均匀，至达到规定温度（表 4-3）。表面无泡沫疙瘩时即可 使用。

       2、玛缔脂的加热时间不宜过长，以 3～4h 为宜，并应在 8h 内用完，如有剩 余，可与新熬制的玛缔脂分批混合使用。

       3、熬好的玛缔脂应逐锅检查软化点和韧性，以保证要求的耐热度。

       （二）配制冷底子油

       1、先将沥青加热熔化、脱水，然后盛入桶内冷却到 110℃，分批缓慢注入 汽油，每批加入 3～5L，随注入随搅拌均匀即成。亦可将沥青成细流状慢慢注入 一定量的汽油中，不停地搅拌至沥青全部溶化均匀为止。

       2、冷底子油配合比（重量比）为：60 号石油沥青：汽油 30:70 或 10 号（或 30 号）石油沥青：轻柴油 50: 50。

       （三）清扫卷材

       1、逐卷将油毡摊开在平坦的水泥坪上，用笤帚将油毡表面的撒布物清扫干 净，至露出沥青为止。

       2、清扫时防止损伤油毡，扫完后卷立放在通风处备用。

       （四）涂刷冷底子油

       1、冷底子油涂刷宜在铺贴卷材前 1 ～2d 进行，要求砂浆找平层基本干燥、 洁净。

       2、冷底子油可用胶刷或棕刷蘸油均匀涂刷，一般涂刷一遍，厚度以 0.5mm 为宜，不得有漏刷、麻点和气泡等缺陷。冷底子油也可用机械喷涂，但宜在水泥 砂浆凝结初期进行。

       （五）铺贴方法

       1、外防外贴法

       （1）外防外贴法应先贴平面，后贴立面，平、立面交接处应交叉搭接。

       （2）在平面油毡铺完后，立面油毡铺贴前，应将油毡搭接处的砂浆清除干 净，该处油毡应采用阶梯形接缝连接，上层油毡盖过下层油毡不小于 150mm。

       （3）在立面防水层完成后，应在卷材表面涂刷 1.5～3.0mm 厚的热沥青，以 保护卷材，并随即砌筑保护墙。保护墙应在转角处和每隔 5～6m 处断开，空隙处填沥青麻丝。基坑应及时回填。

       2、外防内贴法

       （1）外防内贴法应先贴立面，后贴平面。铺贴立面时，应先铺转角，后铺大面。

       （2）卷材防水层铺贴完成后，应在卷材表面涂刷一层 1.5～3.0mm 厚热沥青 并撒热粗砂，压入沥青中，立面再抹 10～20mm 厚、1:3 水泥砂浆保护层；底面 应铺 30～50mm 厚水泥砂浆或细石混凝土保护层，然后进行需防水的结构施工。

       （六）墙内卷材铺贴

       1、墙面上铺贴卷材时，应待其冷子油干燥后自下向上进行。

       2、为操作方便，卷材先按立墙铺设高度截成小段，或截成 2m 长左右小段。

       3、铺贴时，先将卷材下端用沥青胶粘贴牢固，然后由一人浇油（或刷油）， 一人压紧卷材自下面开始，推油向上，用刮板将卷材展压平实，并将多余热沥青  胶刮掉，封严接口，沥青胶厚度宜为 1.5～2.5mm。

       （七）底板卷材铺贴  底板卷材第一层可铺在潮湿基础上。铺贴方法与屋面相同，参见“14.3 屋 面沥青油毡卷材防水工程”一节。

       （八）卷材接槎及变形缝处理

       1、卷材平面、立面搭接宽度，长边不小于 100mm 短边不小于 150mm；上下 两幅卷材的接缝应错开三分之一幅宽，上下层卷材不得互相垂直铺贴，搭接应用 沥青胶封严，并刮掉多余的沥青胶。转角处卷材应互相搭接。

       2、在立面与底面转角处卷材的接缝，应留在底面上距立面不小于 600mm 处。 阴阳角应做成半径大于 150mm 的圆弧，所有转角处及管道穿过处，均应按设计图 纸和规范要求增贴附加层。附加层一般可用两层同样的卷材或一层再生胶油毡、 沥青玻璃布油毡或沥青麻布油毡。附加层应按加固处的形状，仔细粘贴紧密。

       3、不承受水压的地下防水结构的变形缝，应用加防腐掺合料的沥青浸过的 油毡、麻丝或纤维板填塞严密，并用有纤维掺合料的沥青等材料封缝。不受水压 的卷材防水层，在变形缝处，除设计防水构造处，应加铺两层玻璃丝布油毡或再 生胶油毡等加强。

       五、质量标准

       （一）保证项目

       1、卷材与胶结材料必须符合设计要求和施工规范的规定。

       2、卷材防水层及其变形缝、预埋管件等细部做法，必须符合设计要求和施 工规范的规定。

       （二）基本项目

       1、卷材防水层的基层表面应牢固、洁净、平整；阴阳角处呈圆弧形或钝角； 冷底子油涂布均匀、无漏涂。

       2、卷材防水层铺贴方法和搭接、收头，符合施工规范的规定；粘结牢固紧 密，接缝封严，无损伤、空鼓等缺陷。

       3、卷材防水层的表面应平顺，不得出现皱折、空鼓、气泡、翘边和封口不 严等缺陷。

       4、卷材防水层与保护层应粘结牢固，结合紧密，厚度均匀一致。

       六、成品保护

       1、卷材在运输及保管时平放不高于四层，不得横放、斜放，应避免雨淋、 日晒、受潮，以防粘结变质。

       2、已铺贴好的卷材防水层，应及时采用保护措施。操作人员不得穿带钉鞋 在底板上作业。

       3、穿墙和地面管道根部、地漏等，不得碰坏或造成变位。

       4、卷材铺贴完成后，要及时做好保护层。外防外贴墙角留槎的卷材要妥加 保护，防止断裂和损伤，并及时砌好会计制度墙；各层卷材铺完后，其顶端应给 予临时固定，并加以保护，或砌筑保护墙和进行回填土。

       5、采用外防内巾防水层，在地下子防水结构施工前巾在永久性保护墙上， 在防水层铺完后，应按设计和施工规范要求，及时做好保护层。

       6、排水口、地漏、变形缝街道上应采取措施保护，保持口内、管内畅通。 防止基层积水或污染而影响卷材铺贴质量。

       七、安全措施

       1、参加沥青操作人员应穿工作服，戴安全帽、口罩、手套、帆布脚盖等劳 保用品；工作前手脸及外露皮肤应涂擦防护油膏等。

       2、熬制沥青应远离火源，离建筑物 10m 以上。沥青锅附近严禁堆放易燃品； 临时堆放沥青，离沥青锅不应小于 5m，装入锅内沥青不应超过锅容时的三分之 二，锅灶附近应备有消防灭火器材。

       3、熬制沥青调制冷底子油，应缓慢升温，严格控制温度，防止着火。

       4、地下室通风不良时，铺贴卷材应采取通风措施，防止有机溶剂挥发，使 操作人员中毒。

       八、施工注意事项

       1、防水卷材的品种繁多，性能各异，铺贴时应使用相配套的胶结材料。用 于卷材与基层粘结剂，必须根据卷材的种类来选择，并作粘巾试验。卷材相互之 间的粘结，必须选择与卷材材质一致、同一系列的胶粘剂。

        2、沥青胶结材料的配合比调制方法、试验方法应符合《屋面工程技术规范》 （GB 50345-2012）的规定。

        3、卷材铺贴不得在雨天或刮大风天，或气温低于 5℃以下的环境条件下施 工。

        4、卷材铺贴时应注意保持墙面基层干燥，找平层含水率应控制在 9%以内， 卷材要铺贴密实、压紧，并严格按表 4－3 控制使用温度；沥青胶不宜过薄，以 防止出现空鼓现象。

        5、地下结构防水层施工应注意防止出现渗漏，如卷材粘结不牢、松动或基 层清理不干净；卷材搭接长度不够，衬垫不严；变形缝隙未断开，卷材被撕裂； 穿墙管、螺栓根部未按设计要求处理等等，都会造成结构渗漏水现象的发生。施 工时应精心操作，加强监管，严格执行工艺标准，以避免事故发生。
