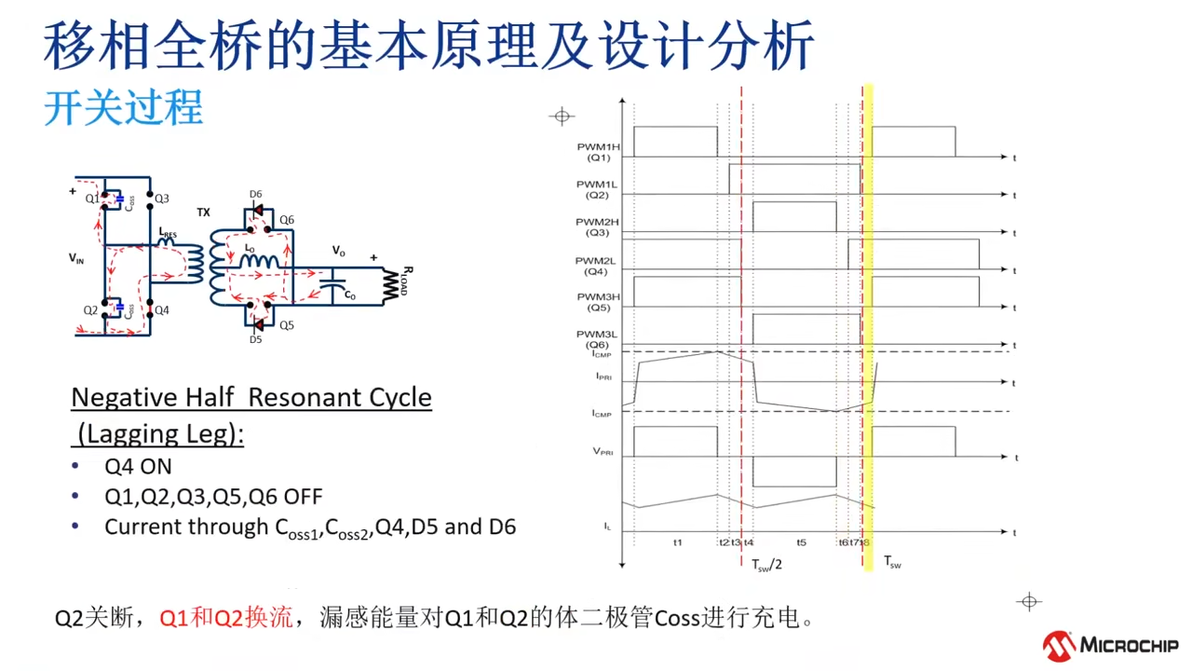

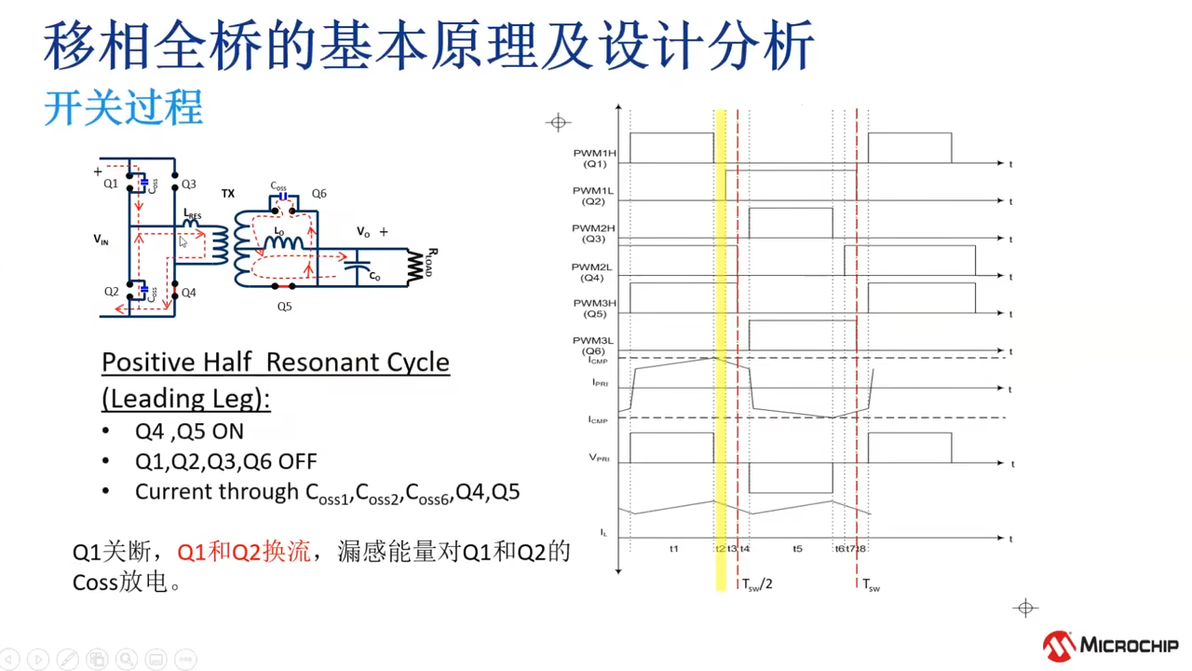

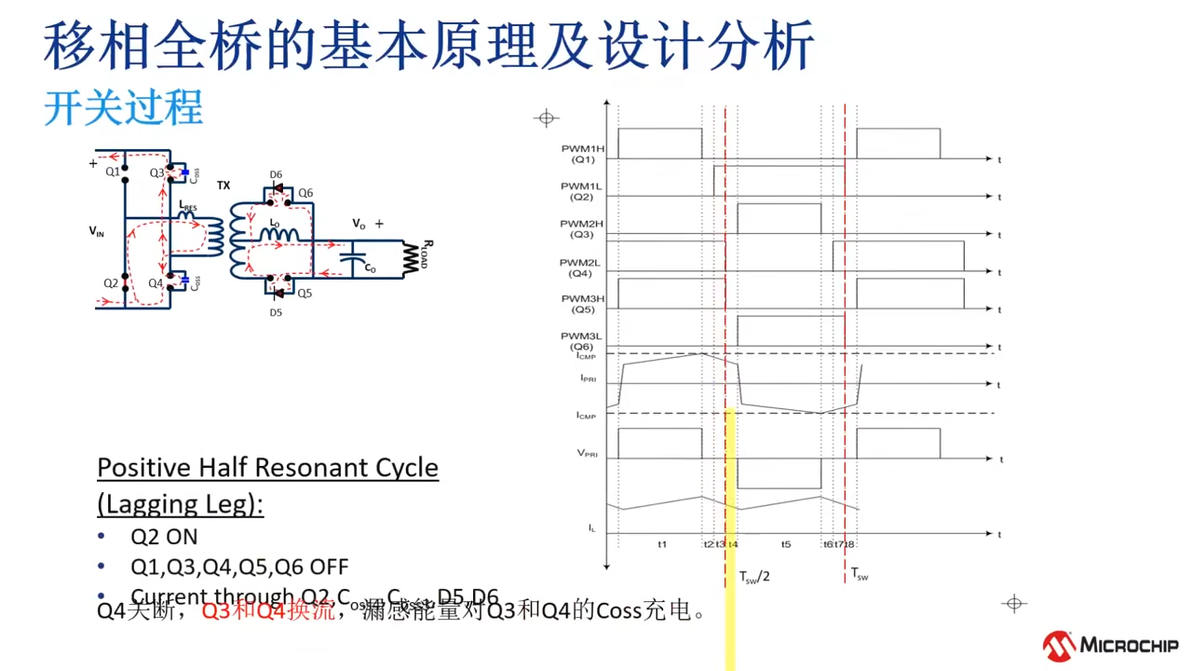

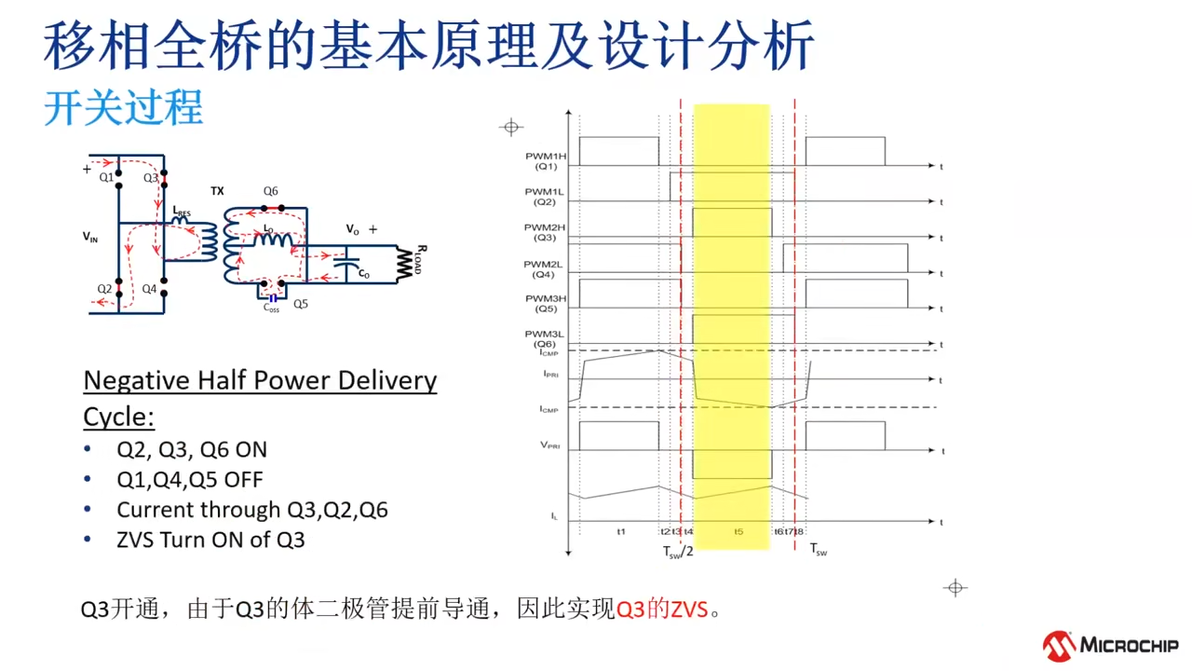

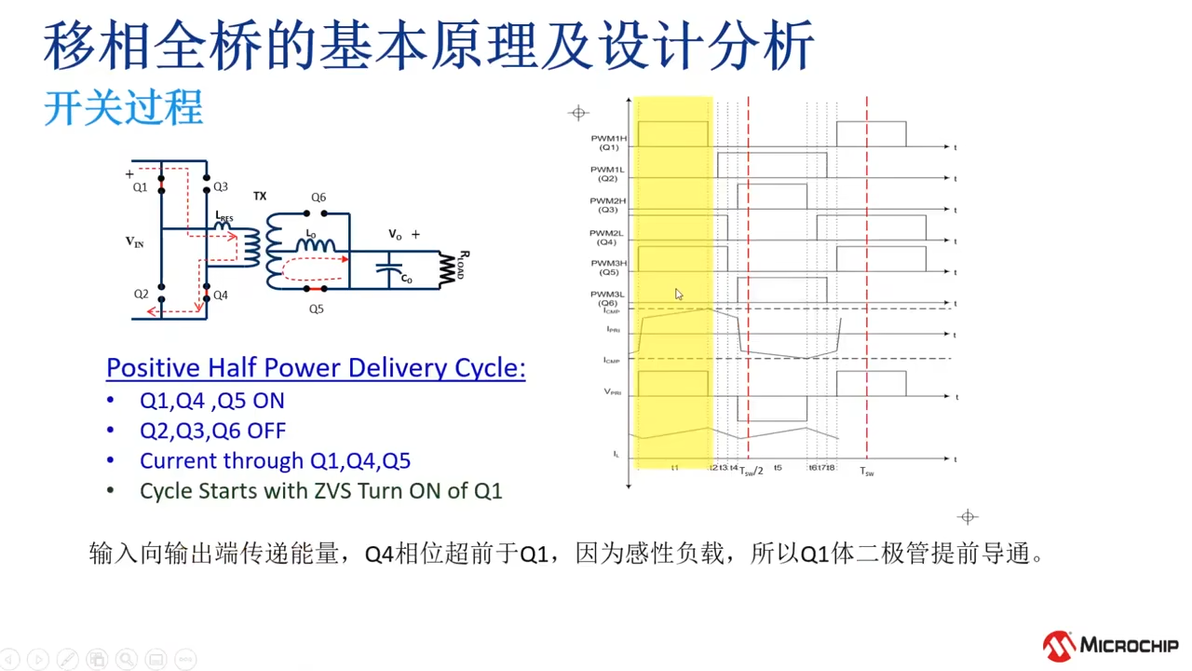

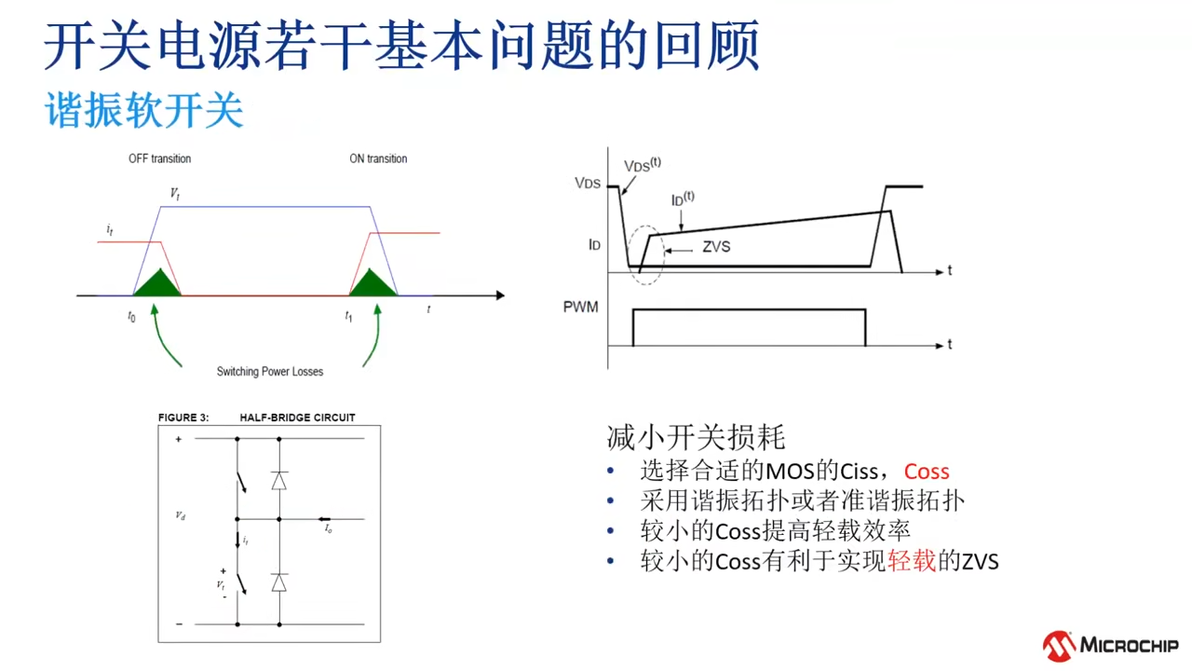

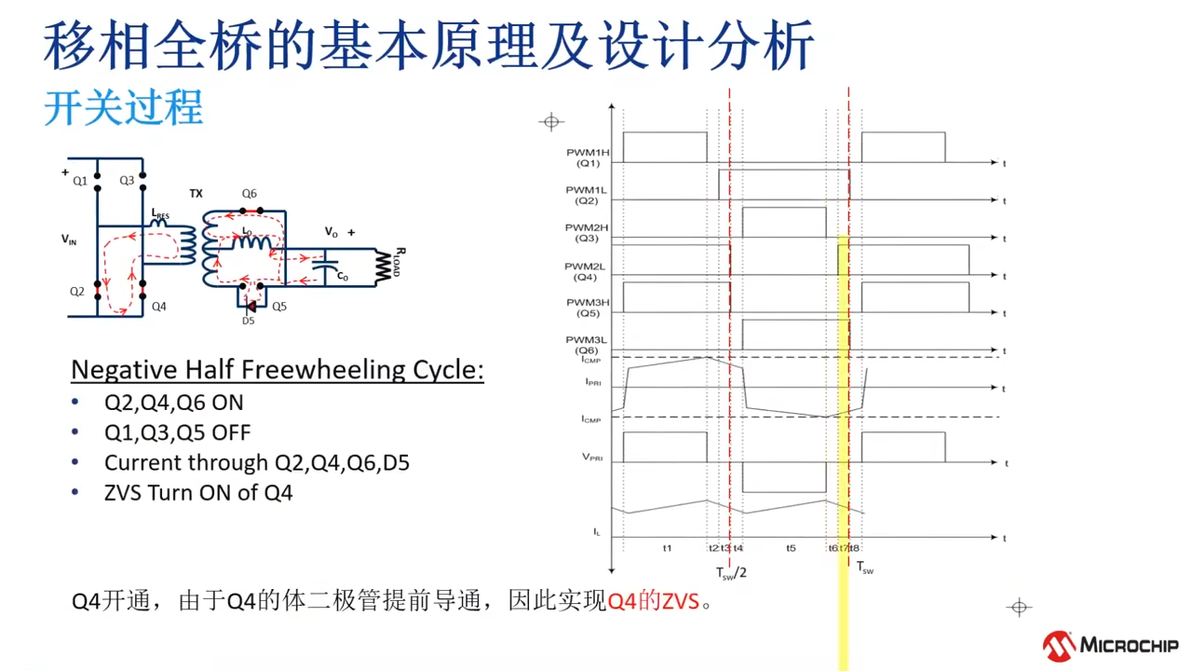

开关过程，细看，看逻辑电平

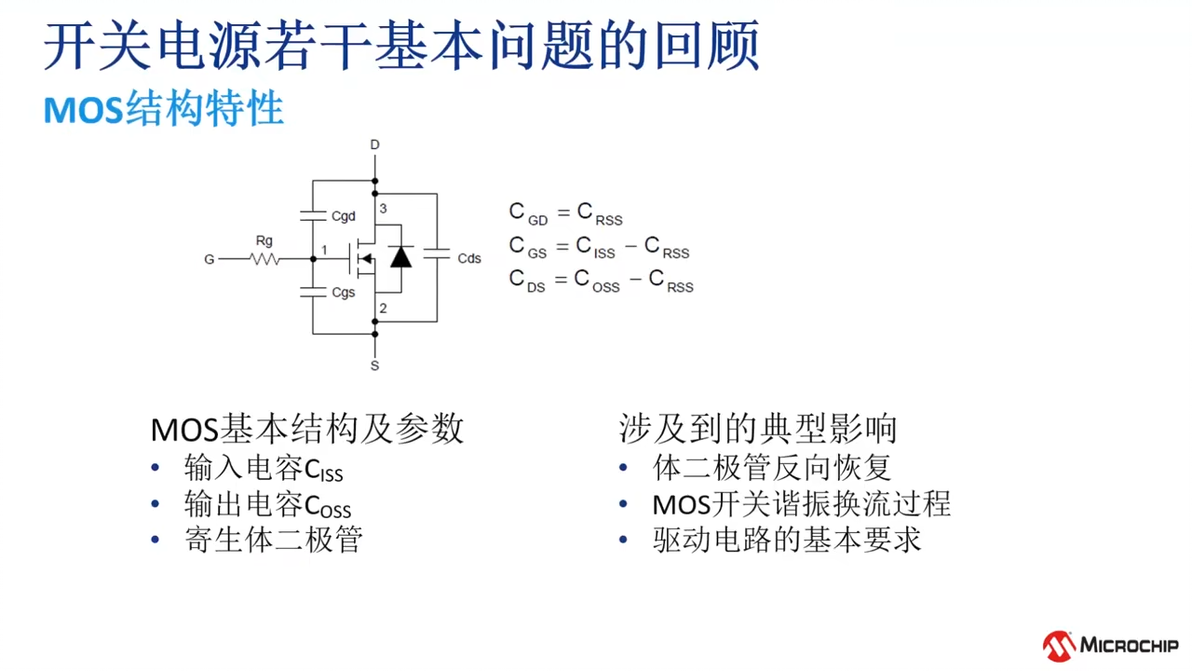

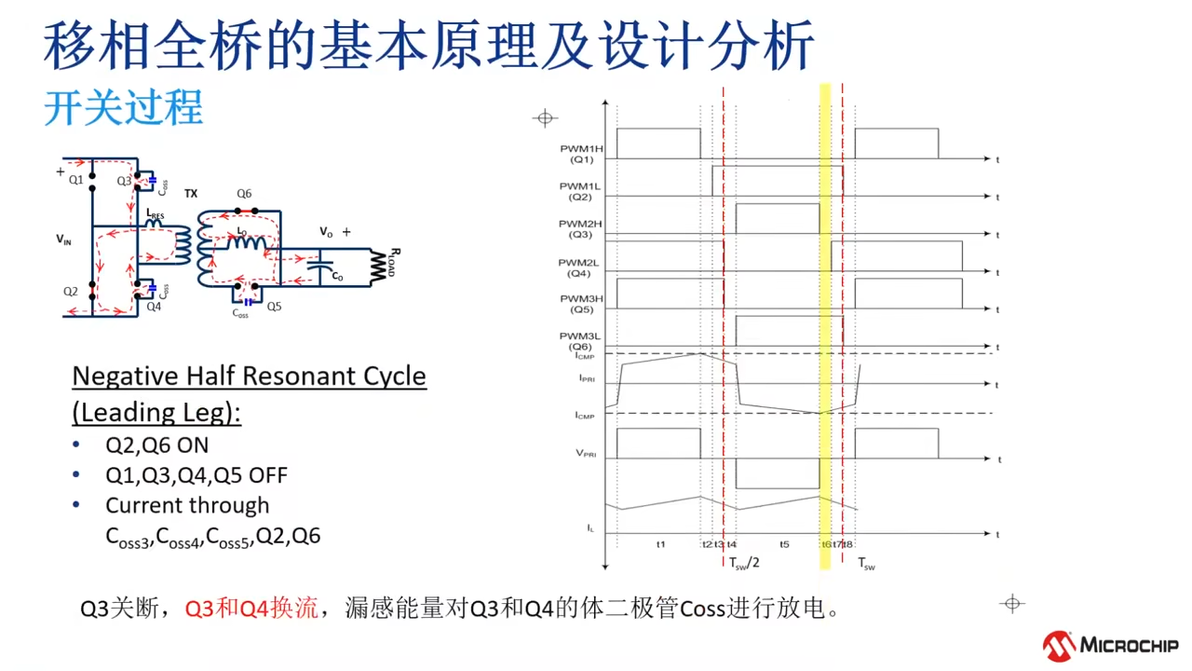

漏感能量是对上下管MOS上的寄生电容都进行放电

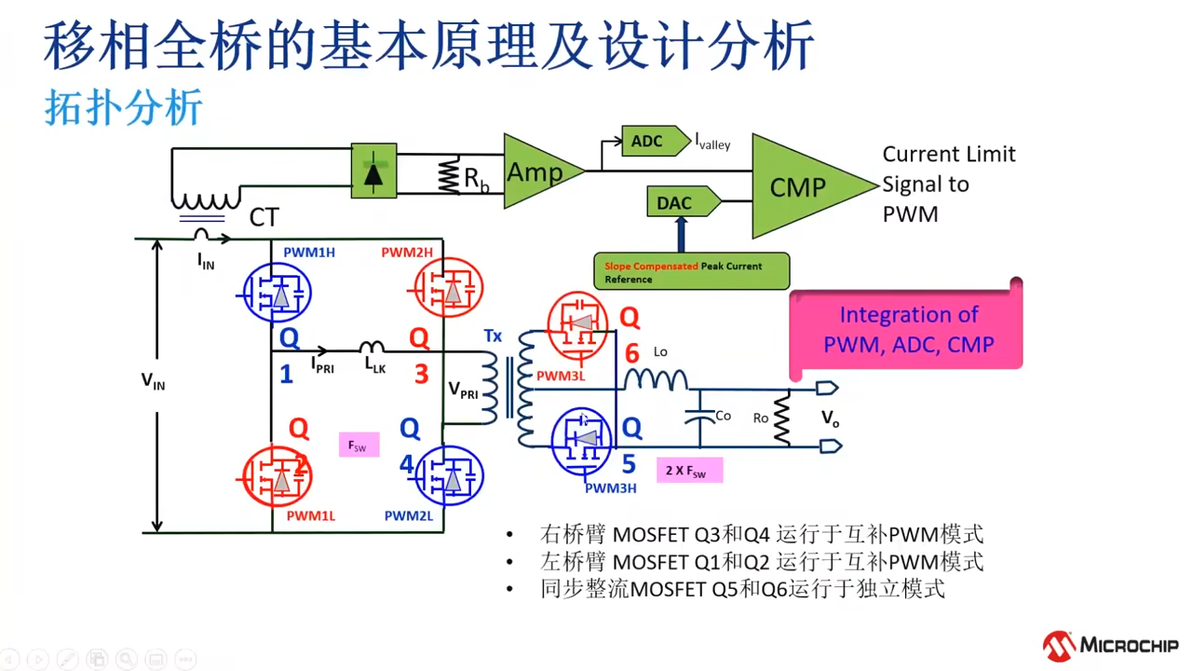

关注PWM、ADC、模拟比较器三点

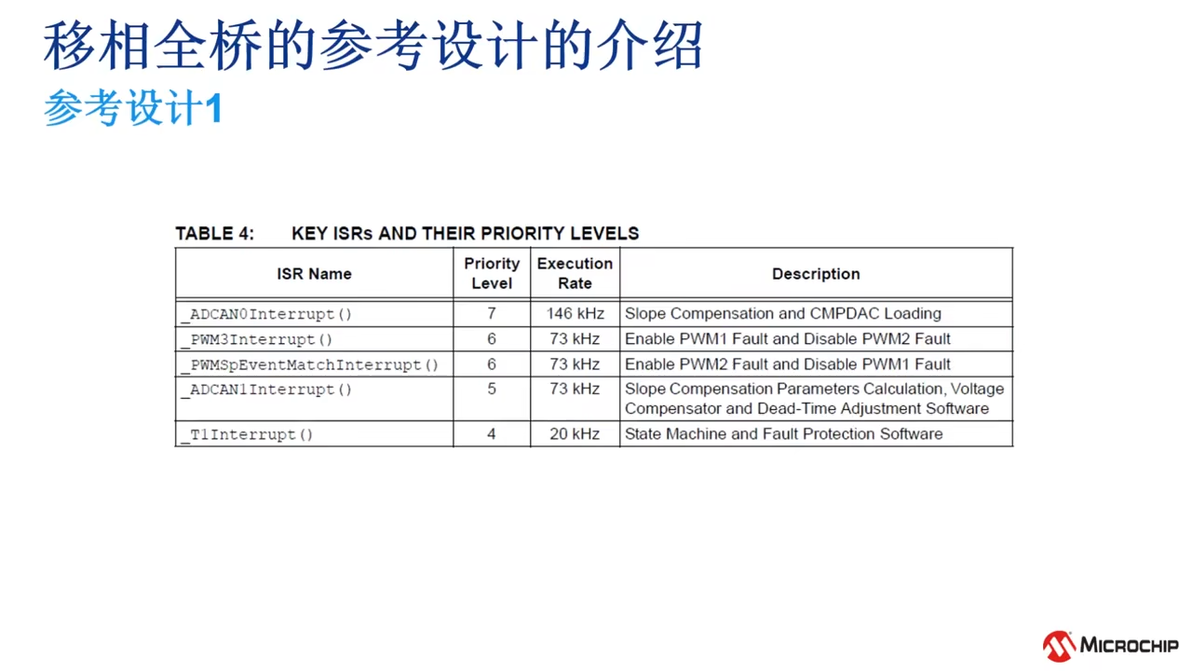

中断服务函数

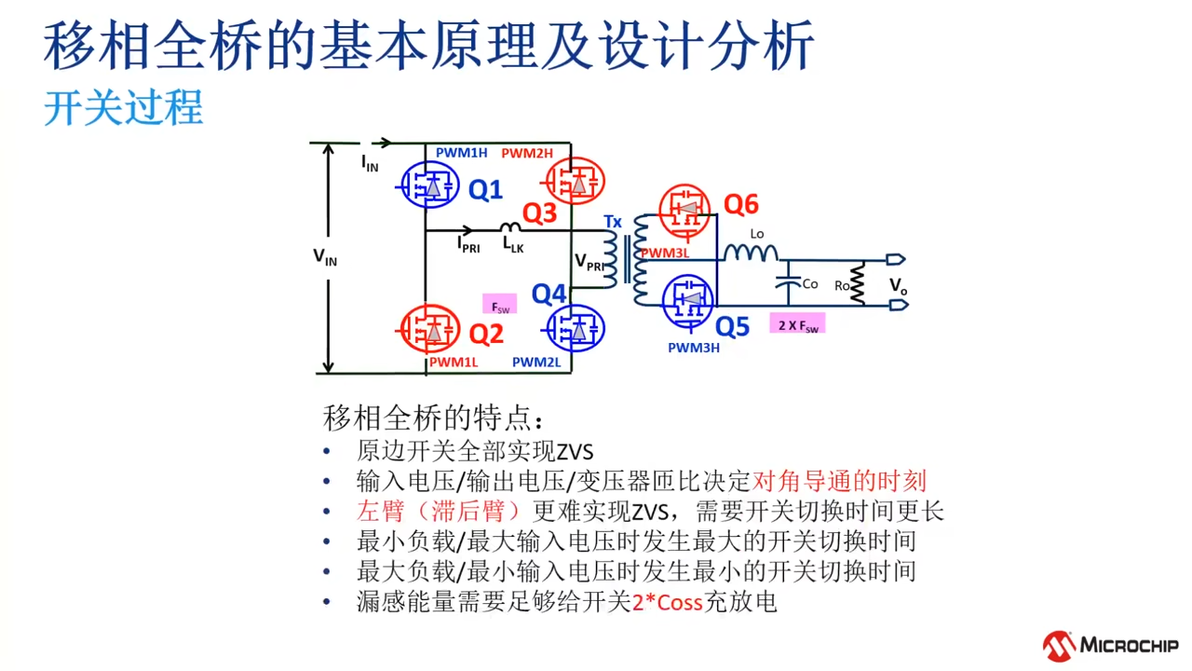

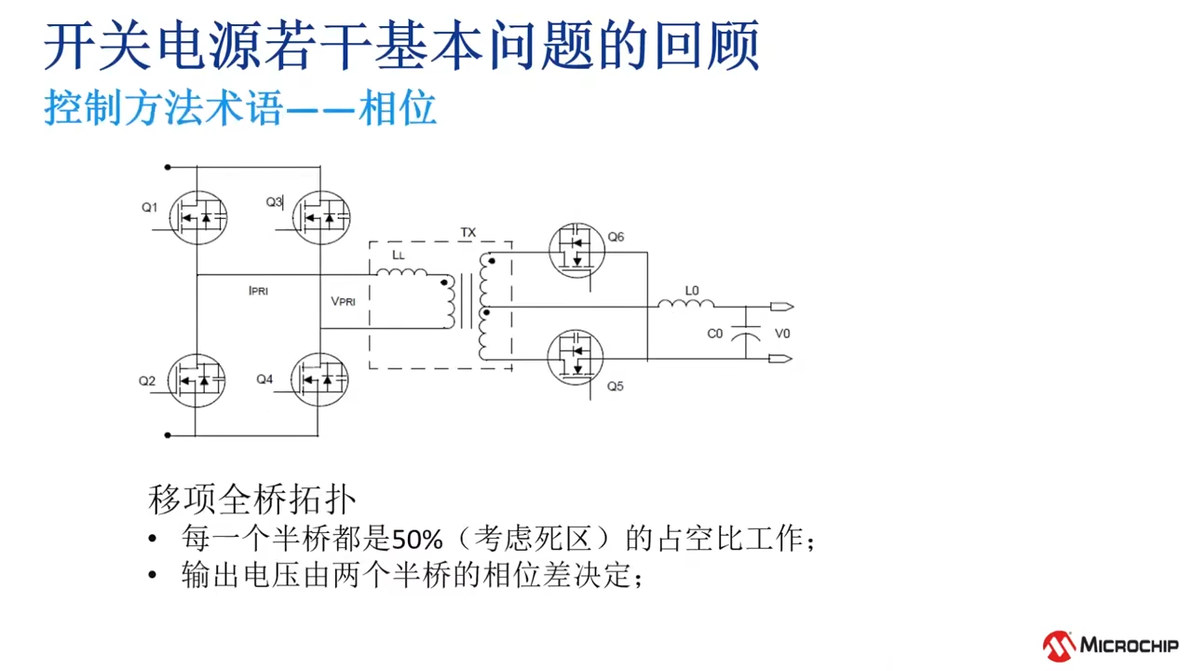

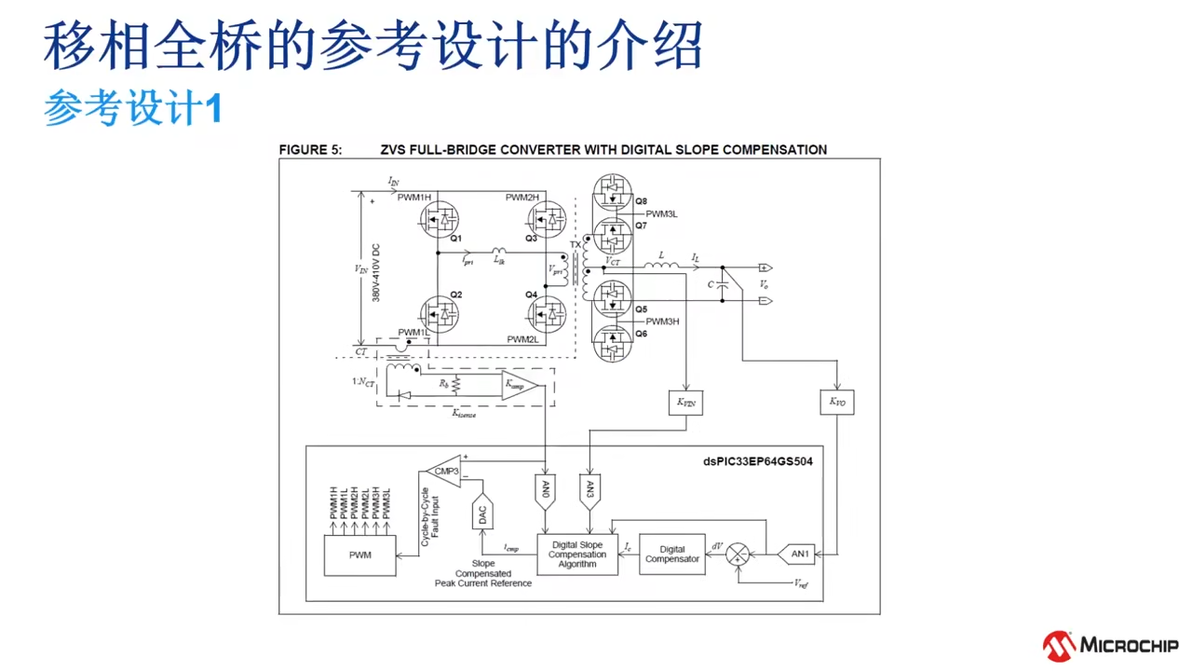

PSFB：移相全桥？

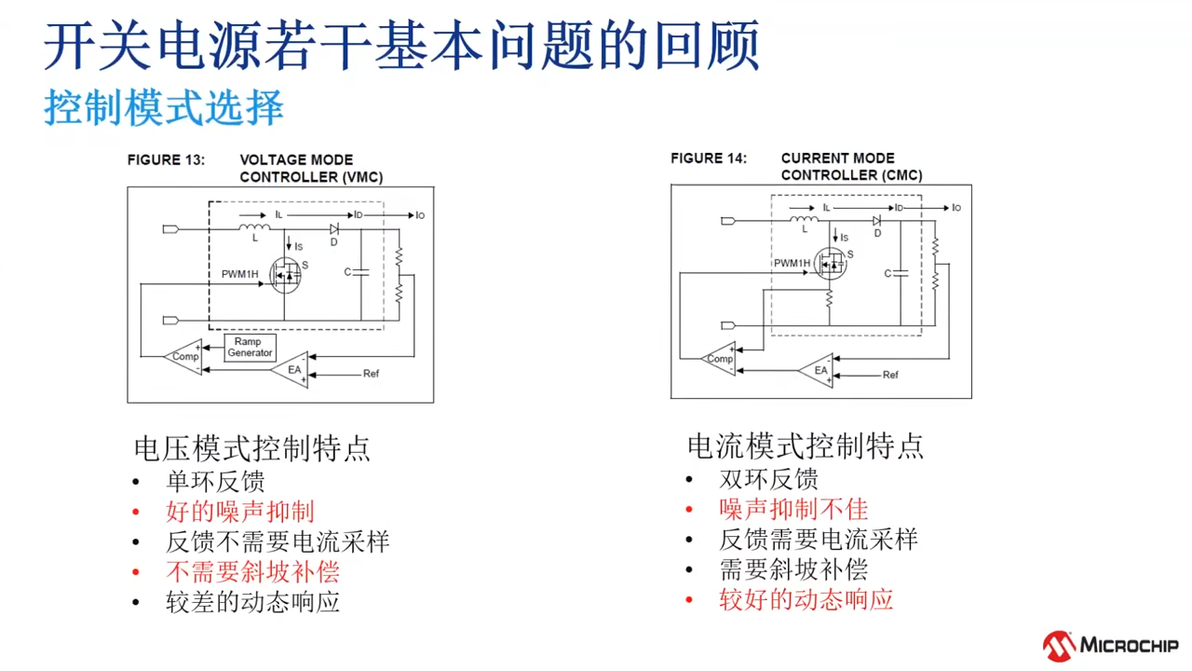

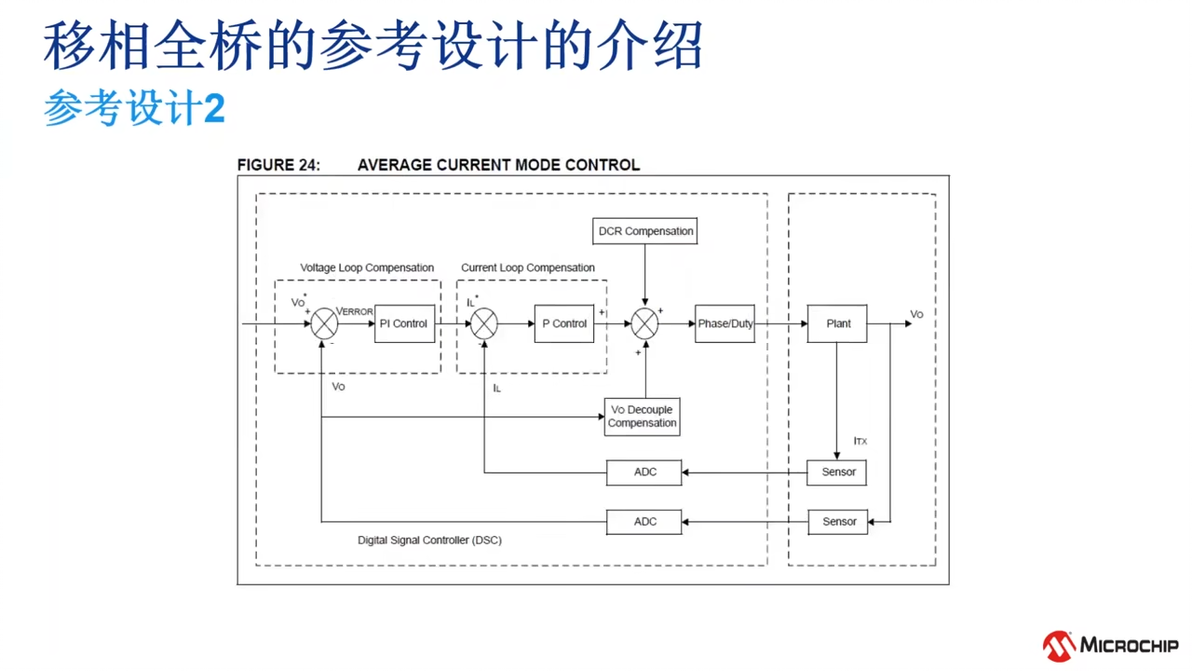

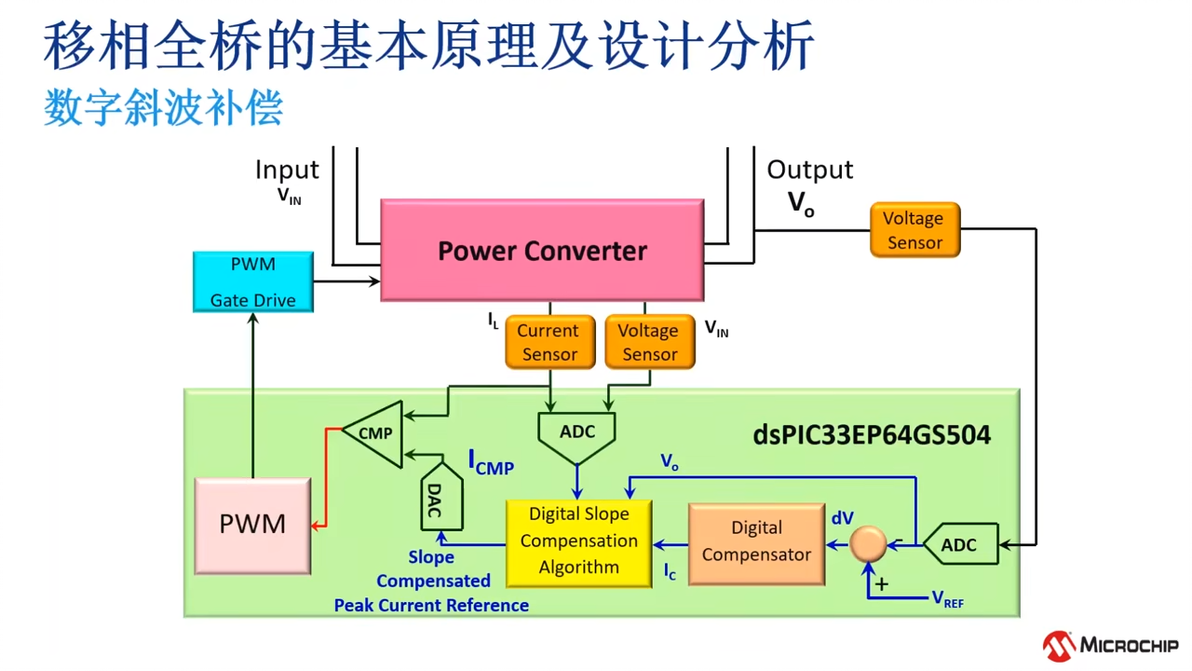

控制框图，平均电流控制双环

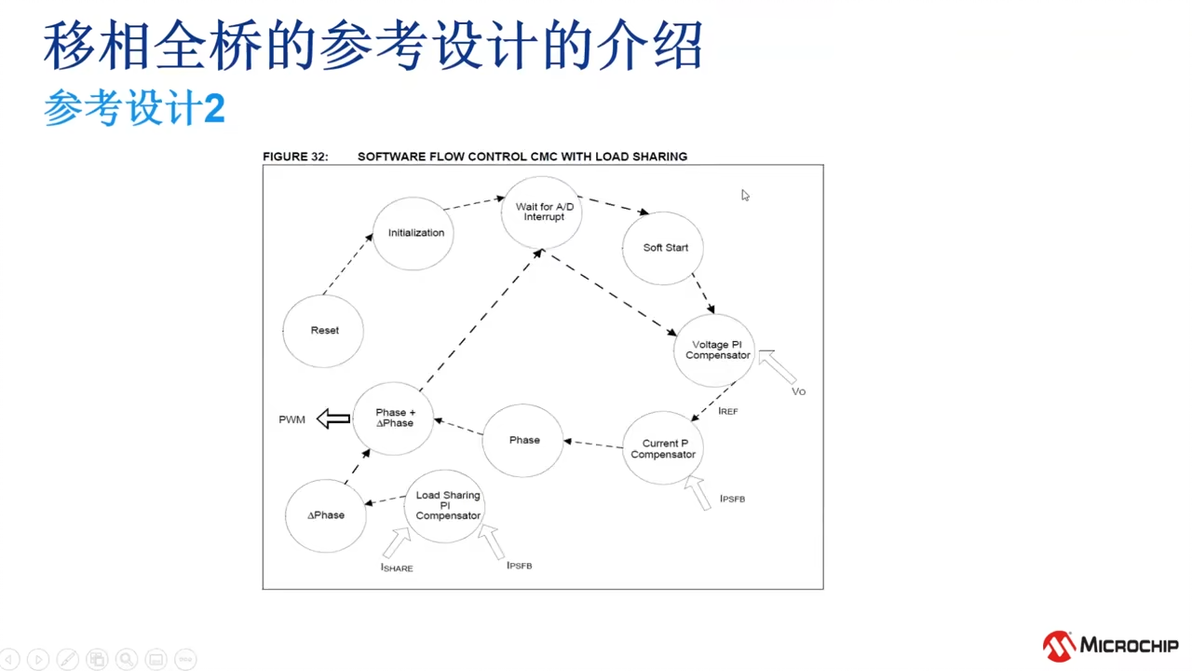

状态机，初始化流程

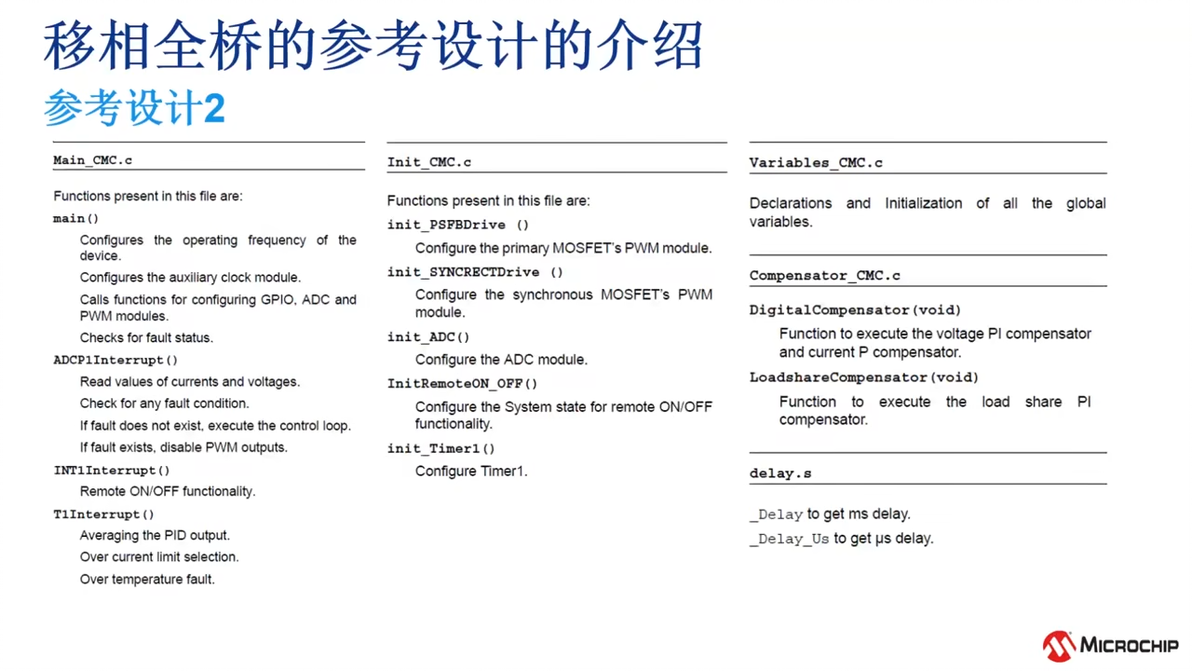

代码基本结构

初始化、补偿器实施、等待中断

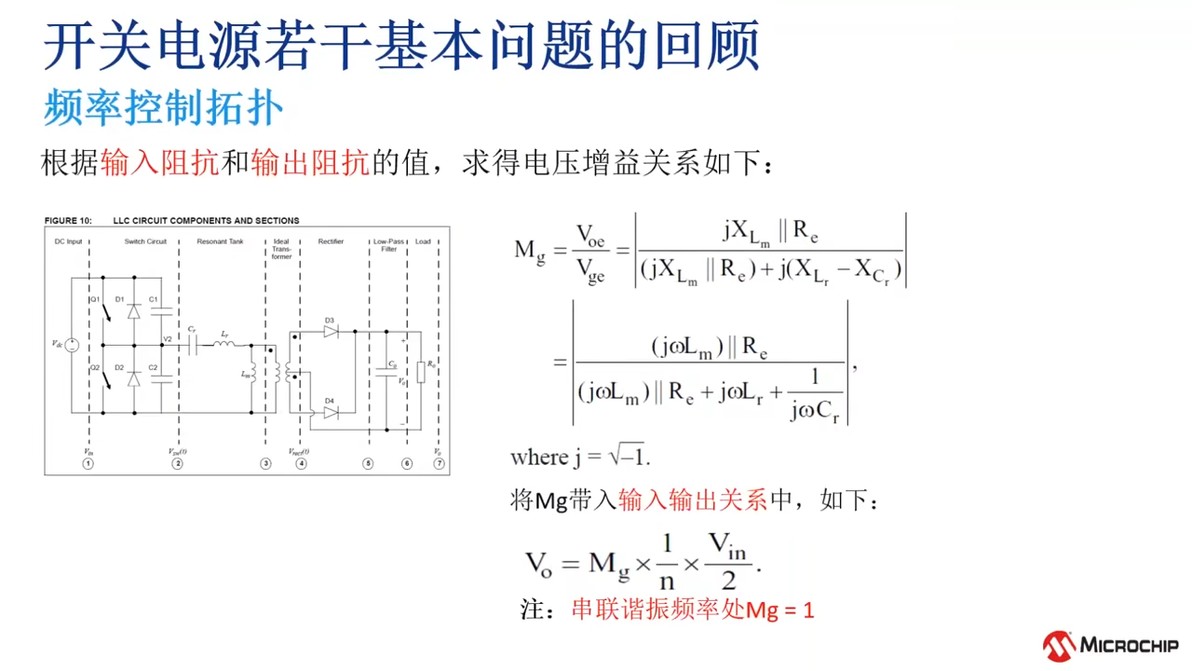

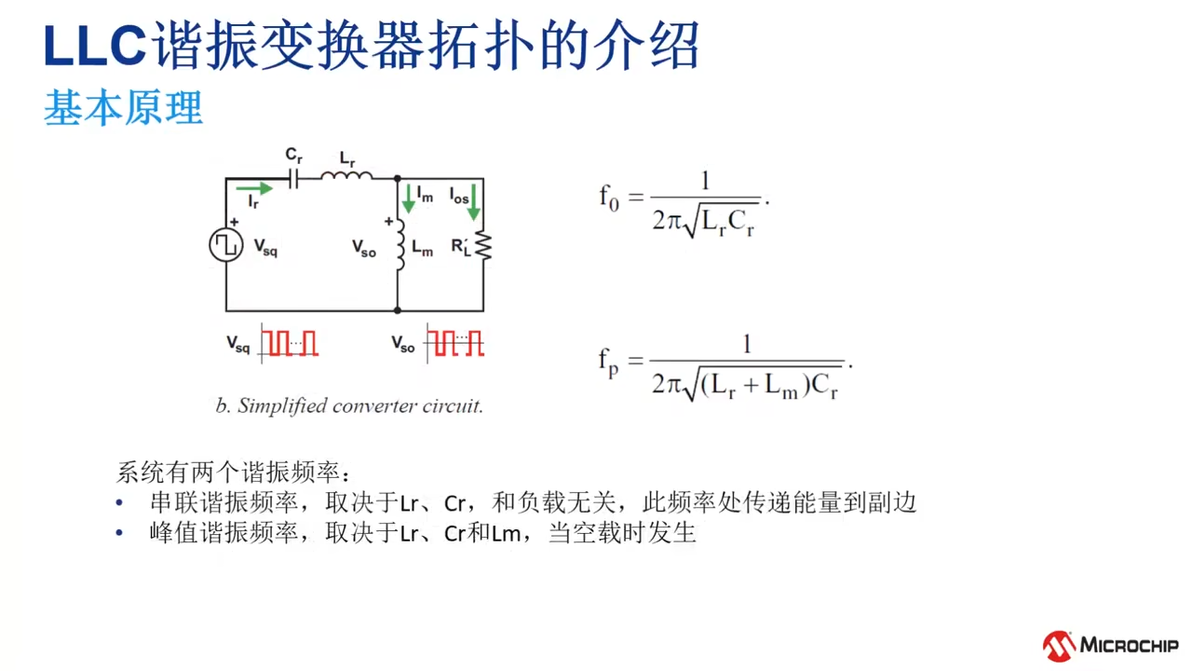

谐振点怎么计算？

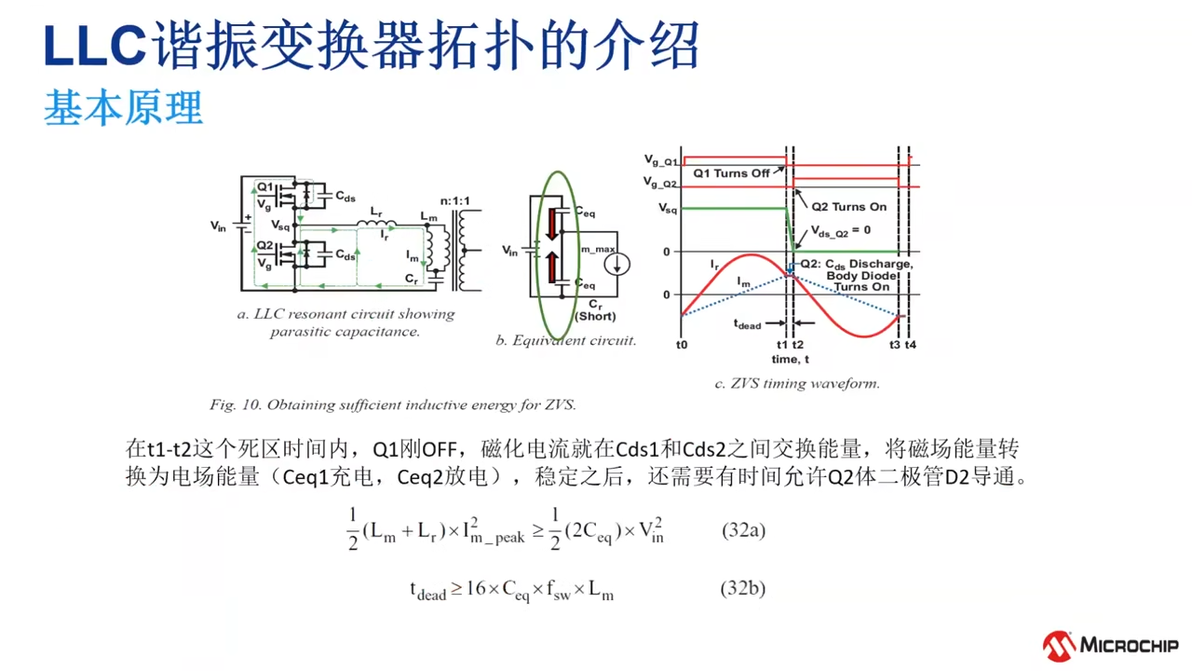

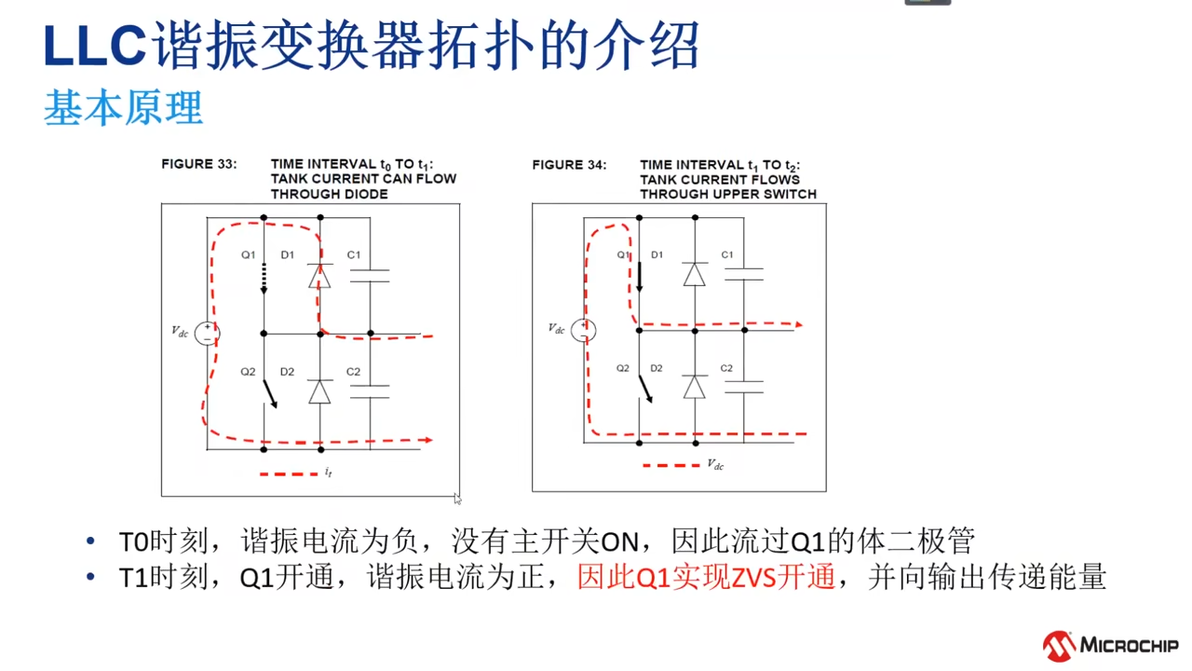

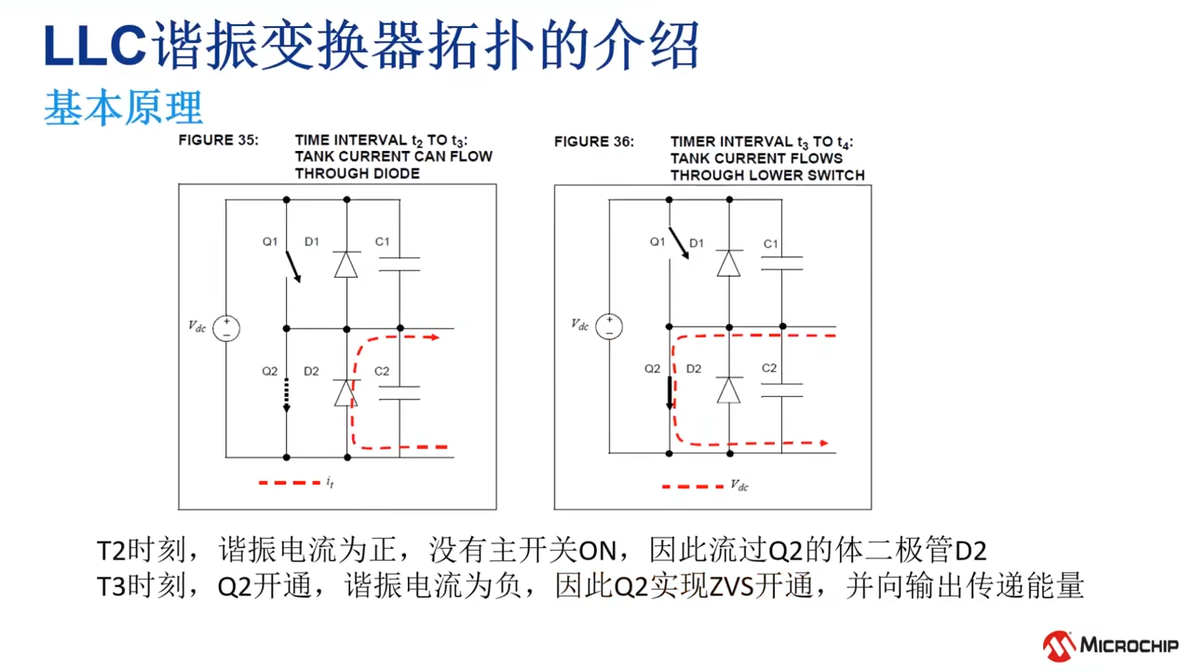

t0-t1，Q1电容放电

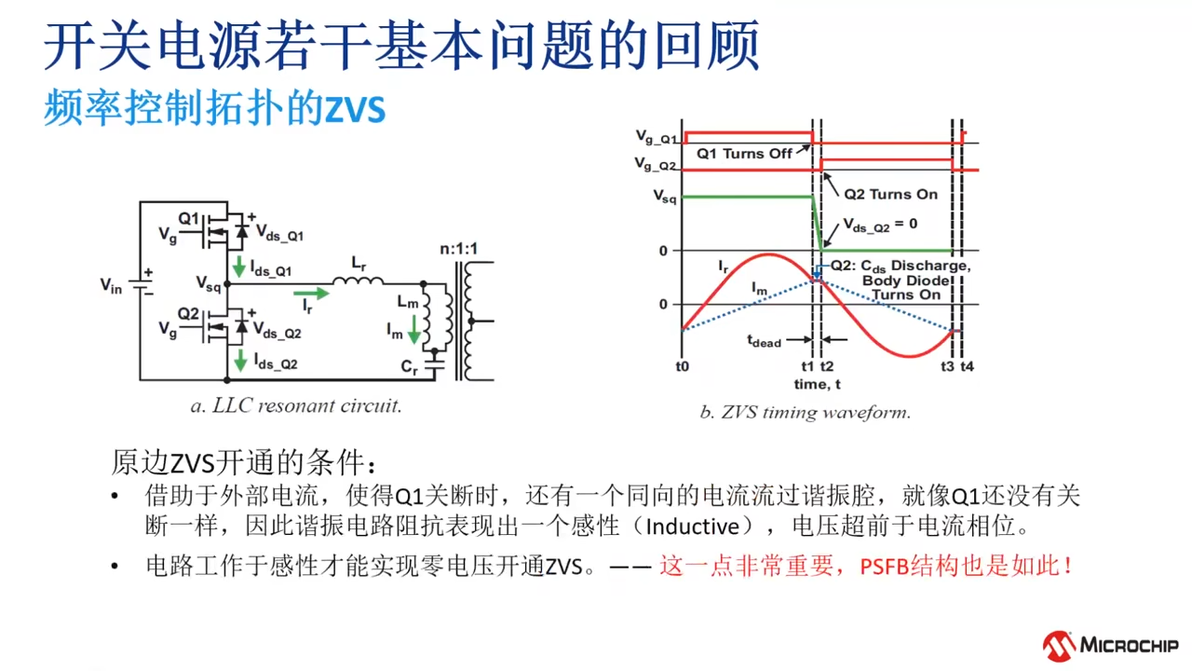

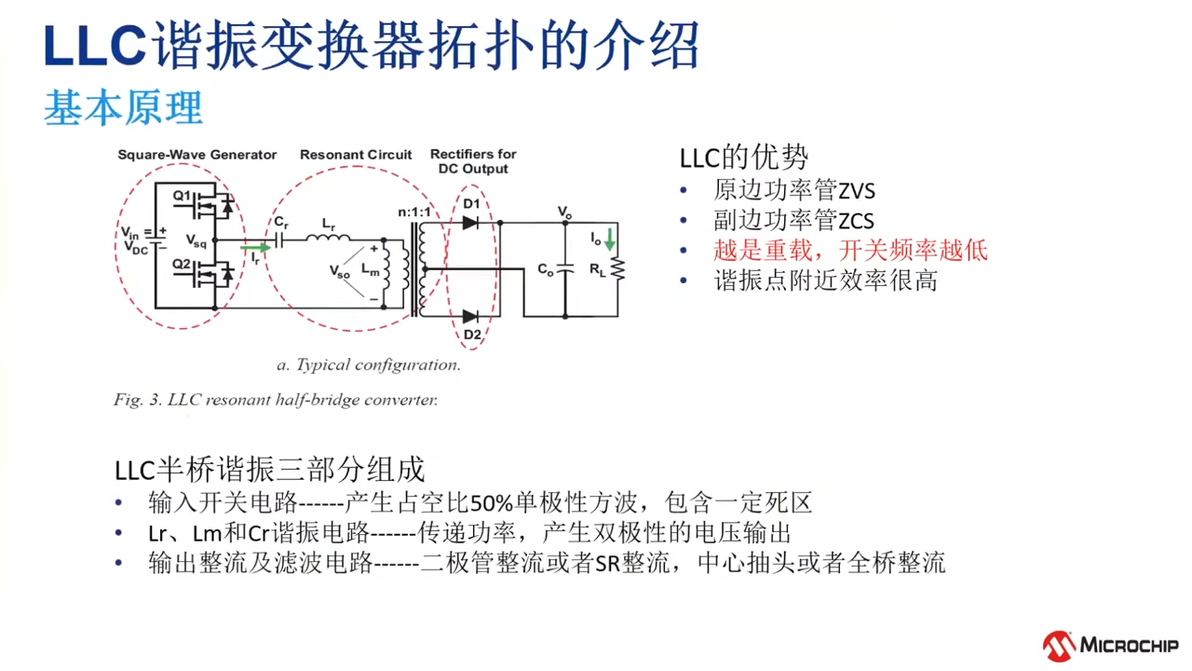

着重注意原边驱动一个感性的负载Lr

电子等效图

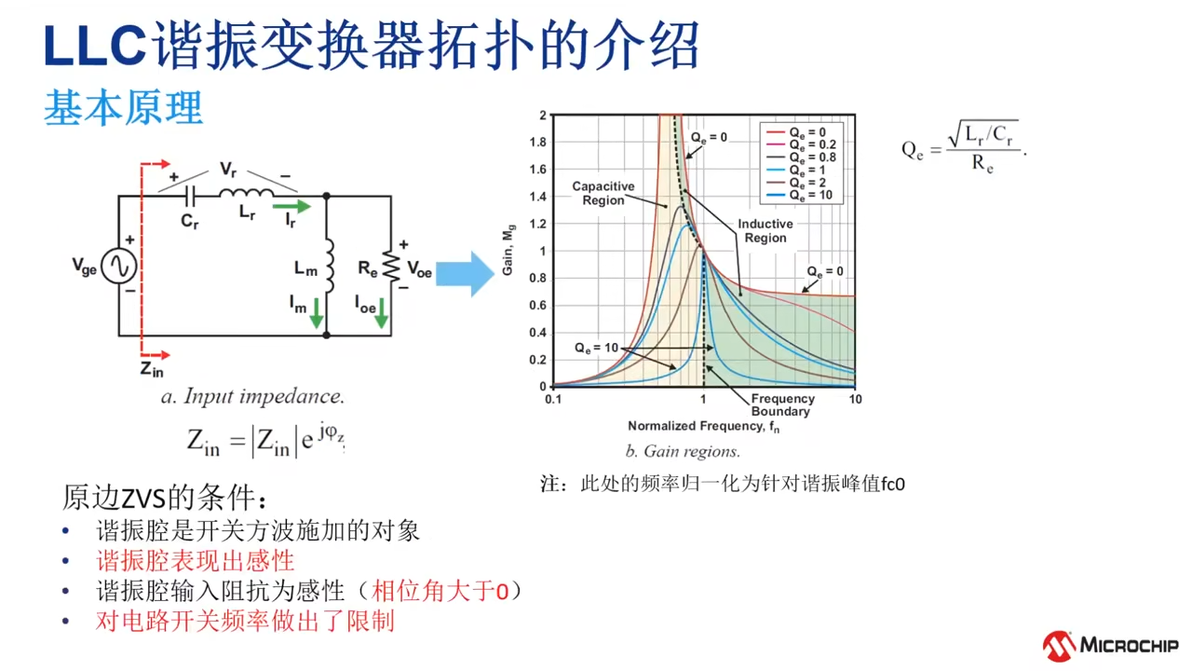

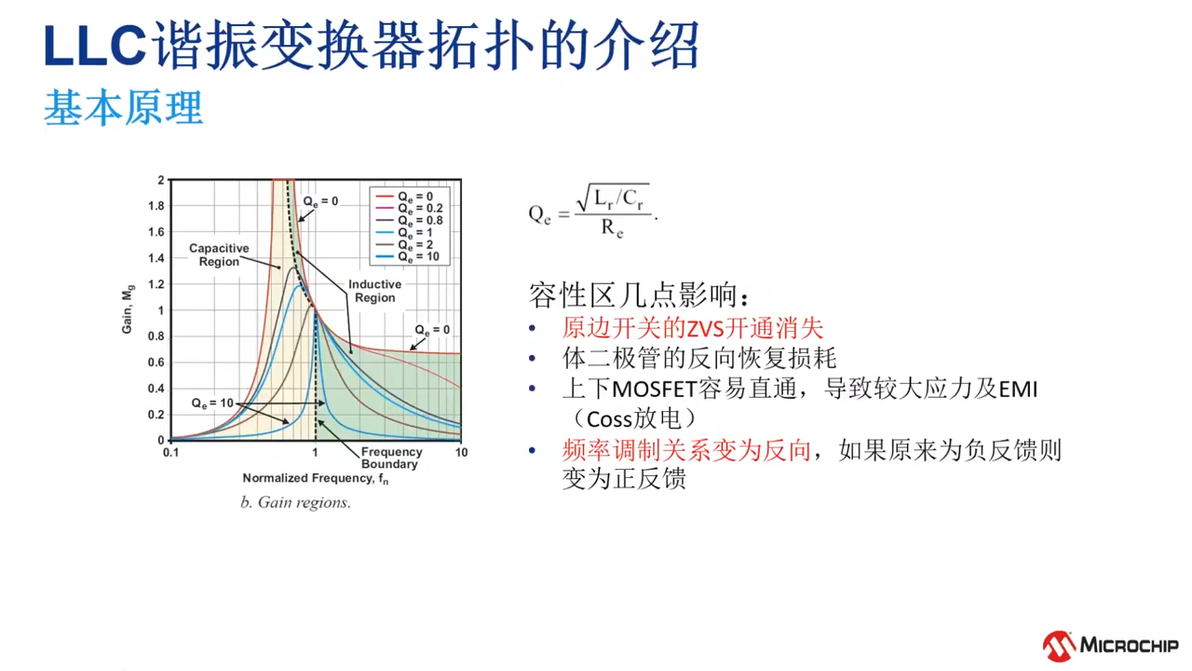

右图Qe越大，开关频率变化范围越小，降低增益，调高Qe值

定量计算

左侧区：容性区，无ZVS

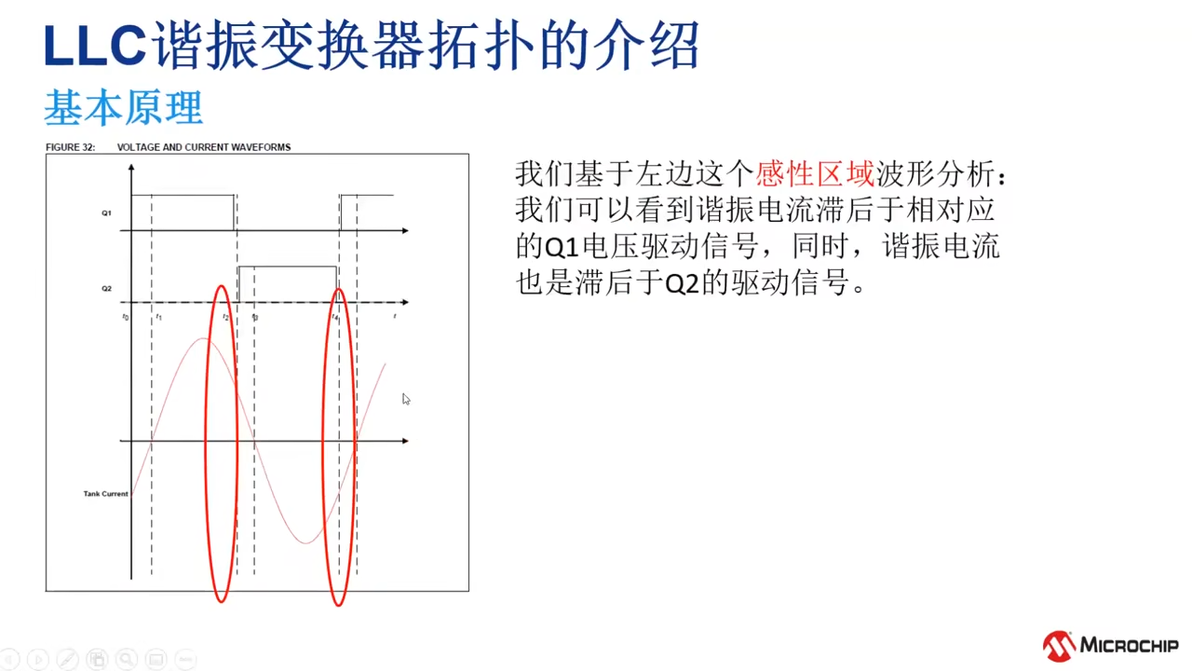

右侧区：感性区

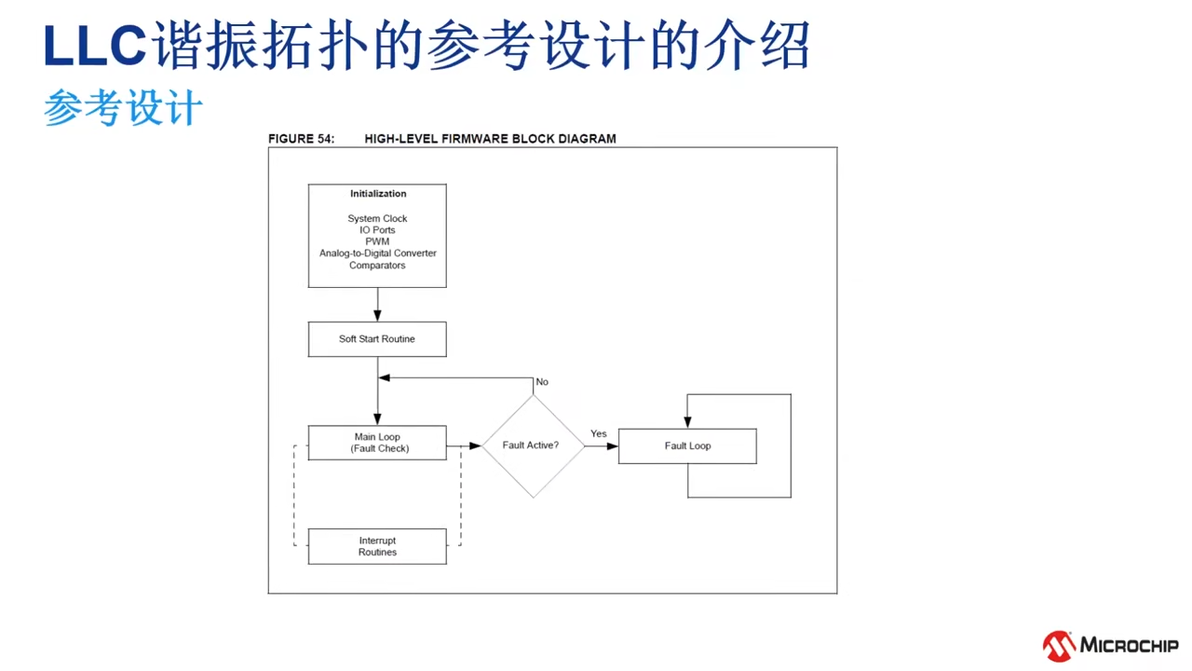

流程图

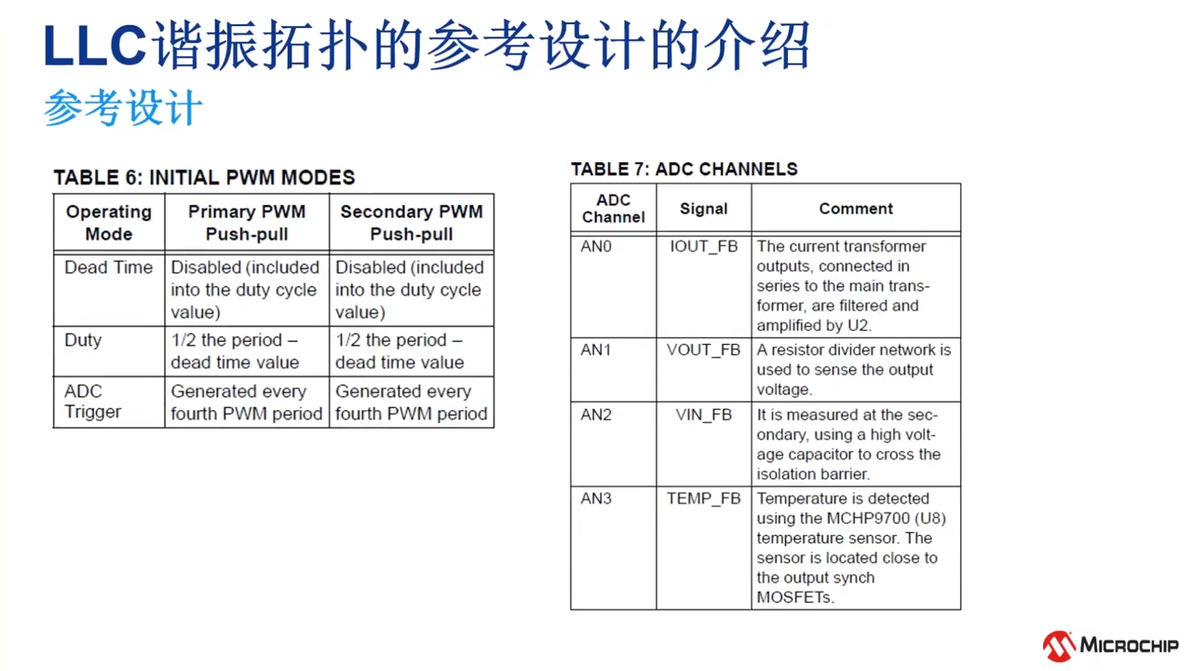

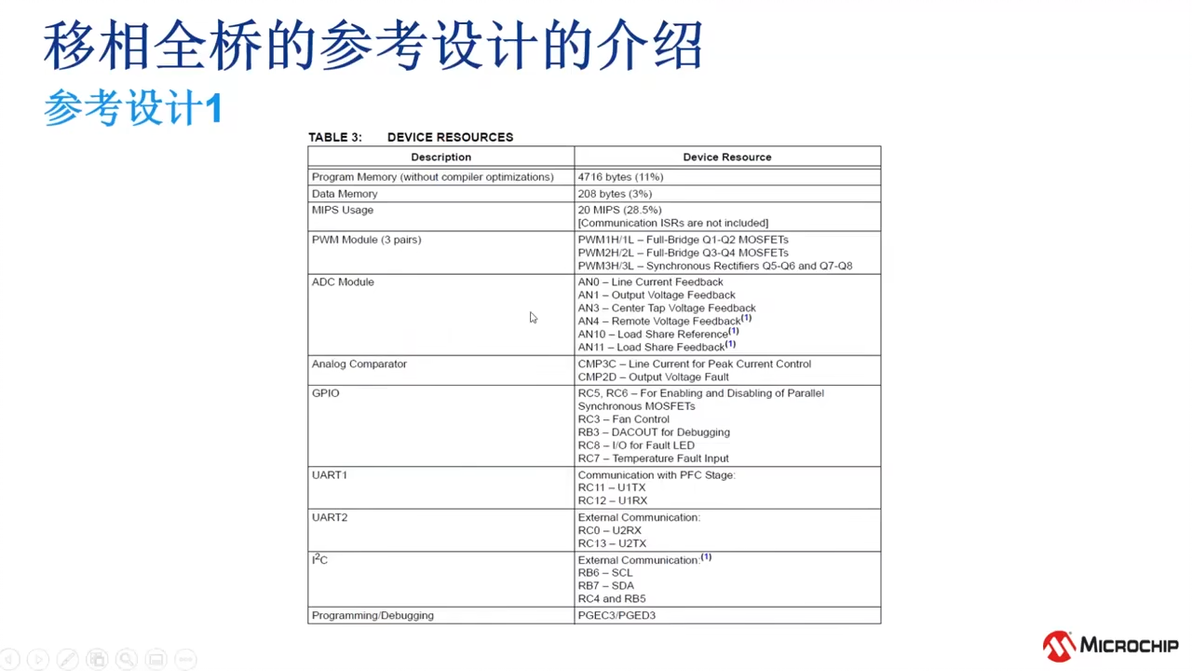

用到的外设资源

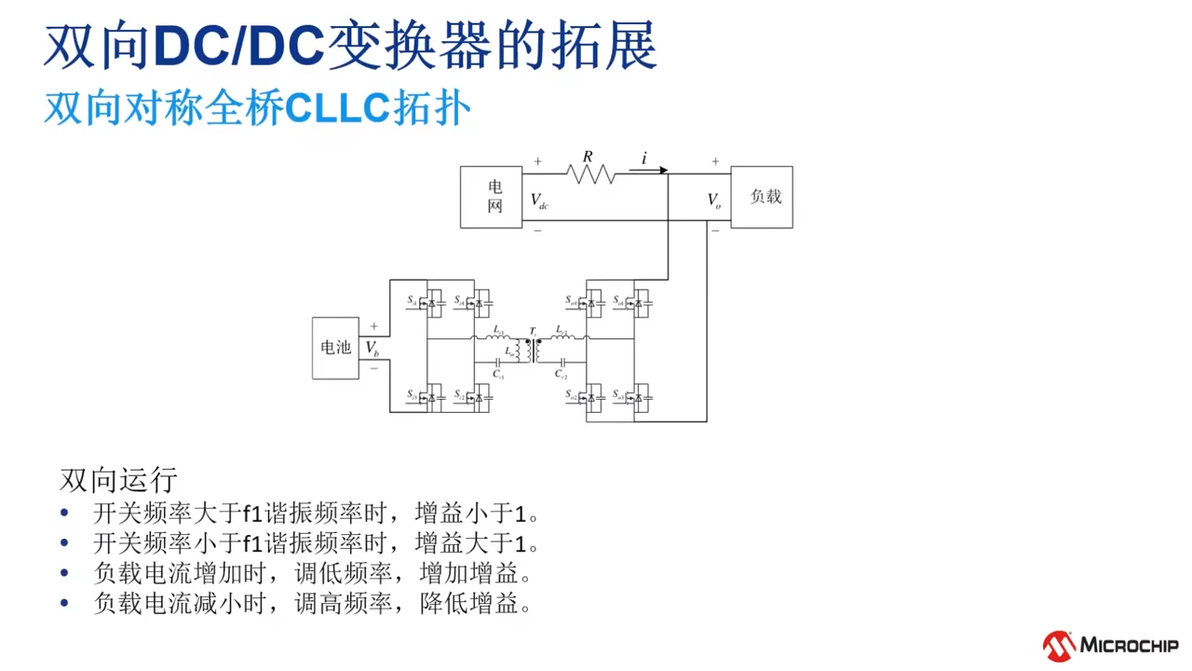

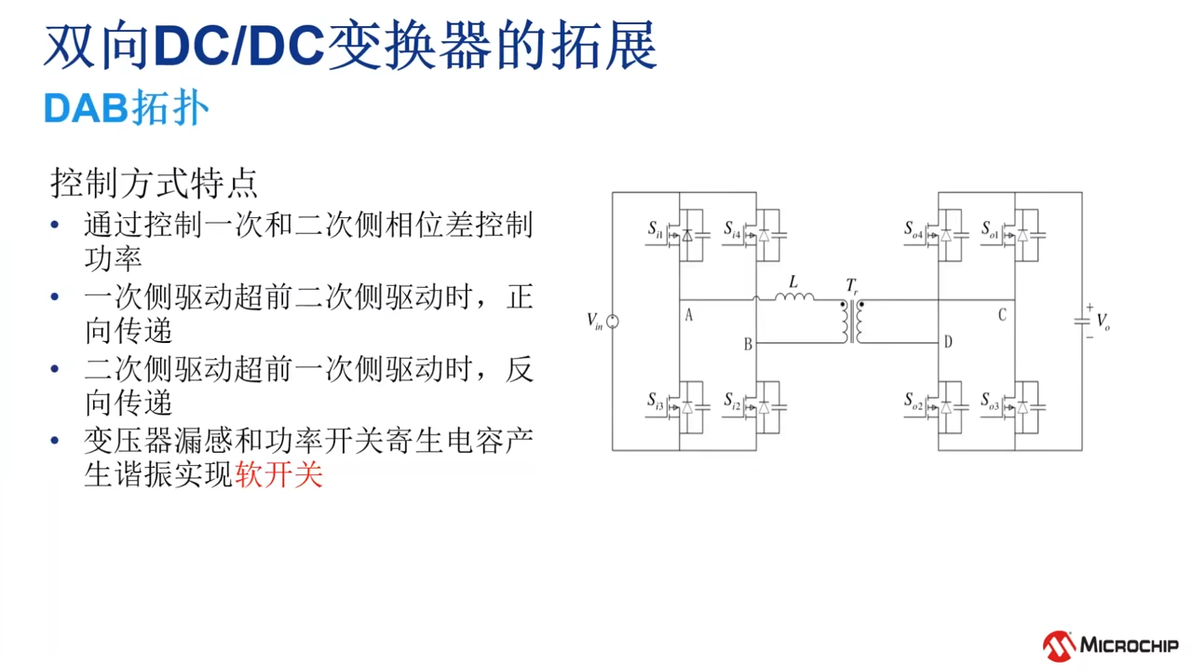

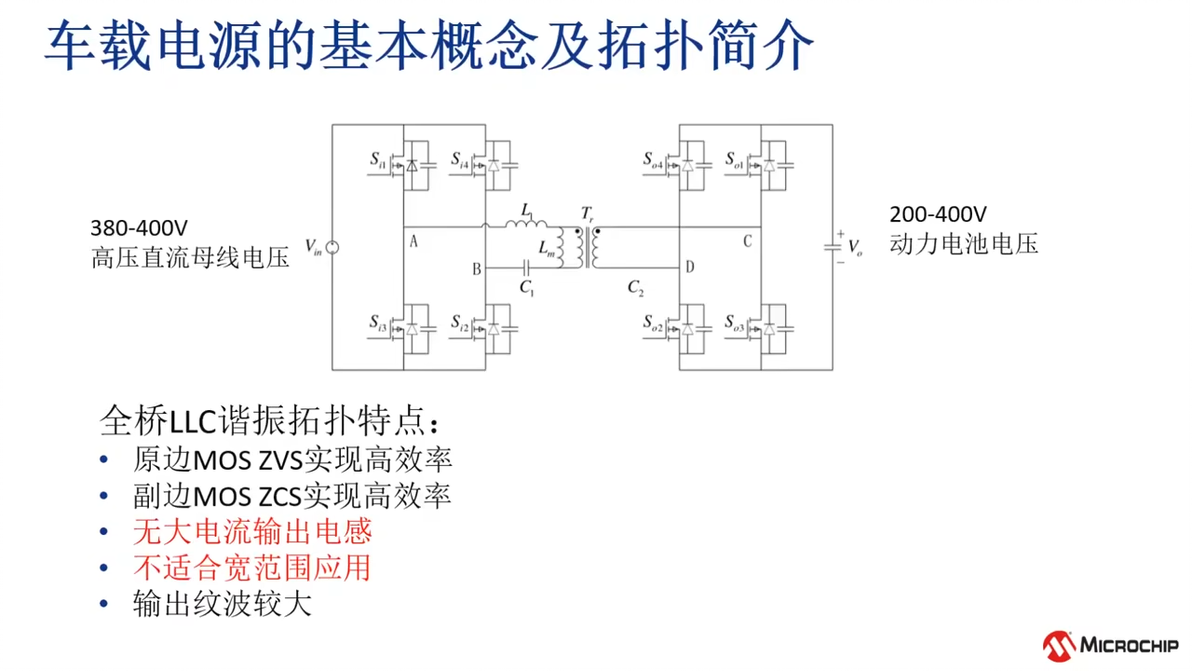

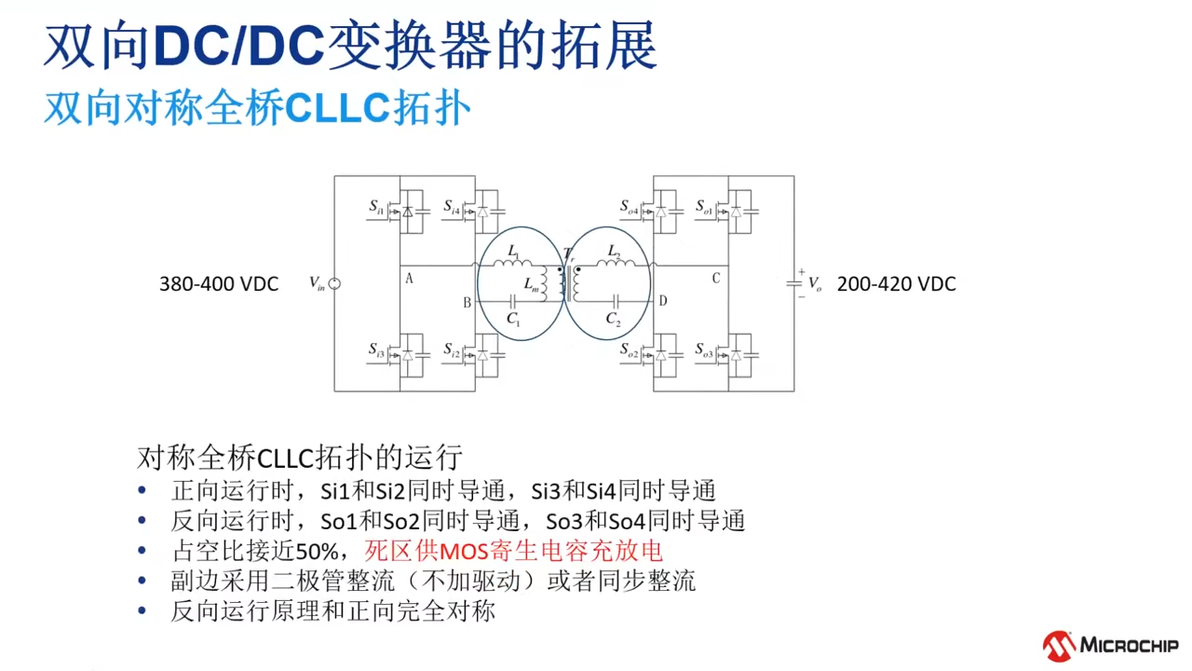

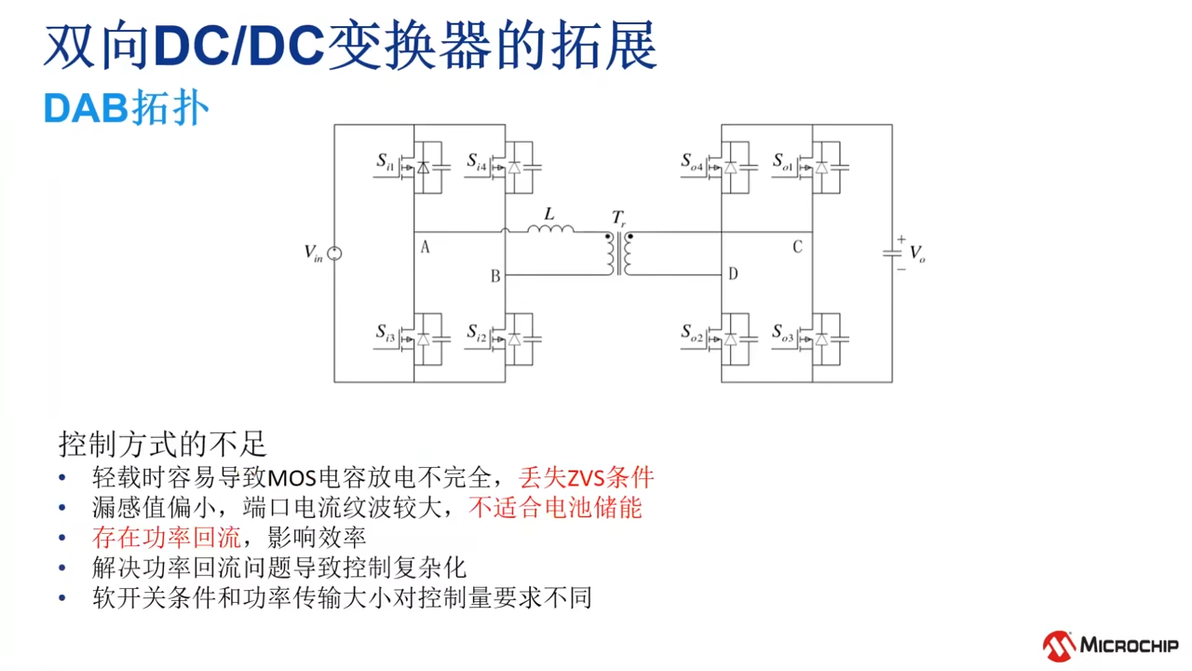

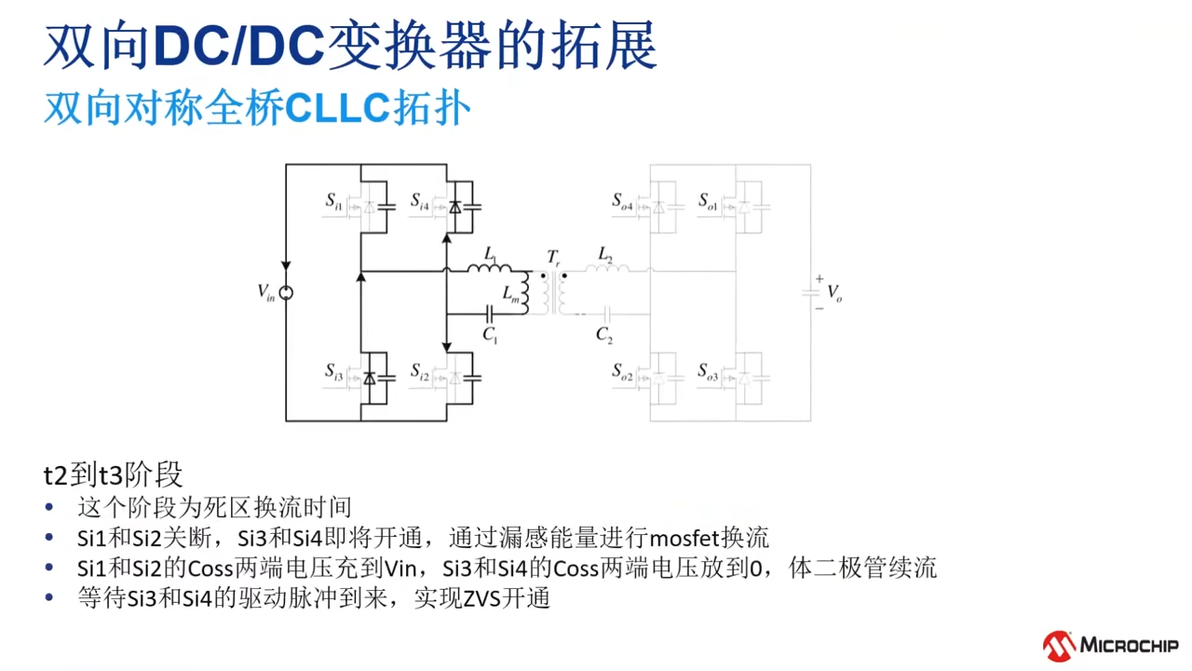

两边都是对角导通，控制相位差就控制能量的流动、输出电压大小

反向运行时是拓扑LC谐振，有功率限制，增益小于1

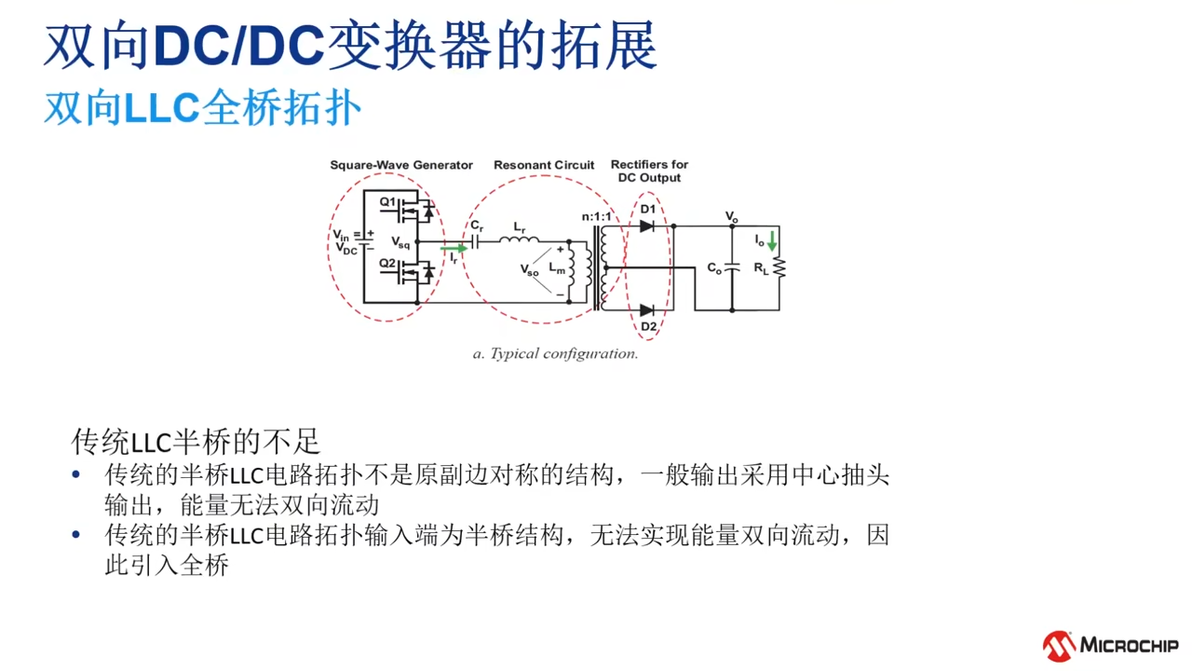

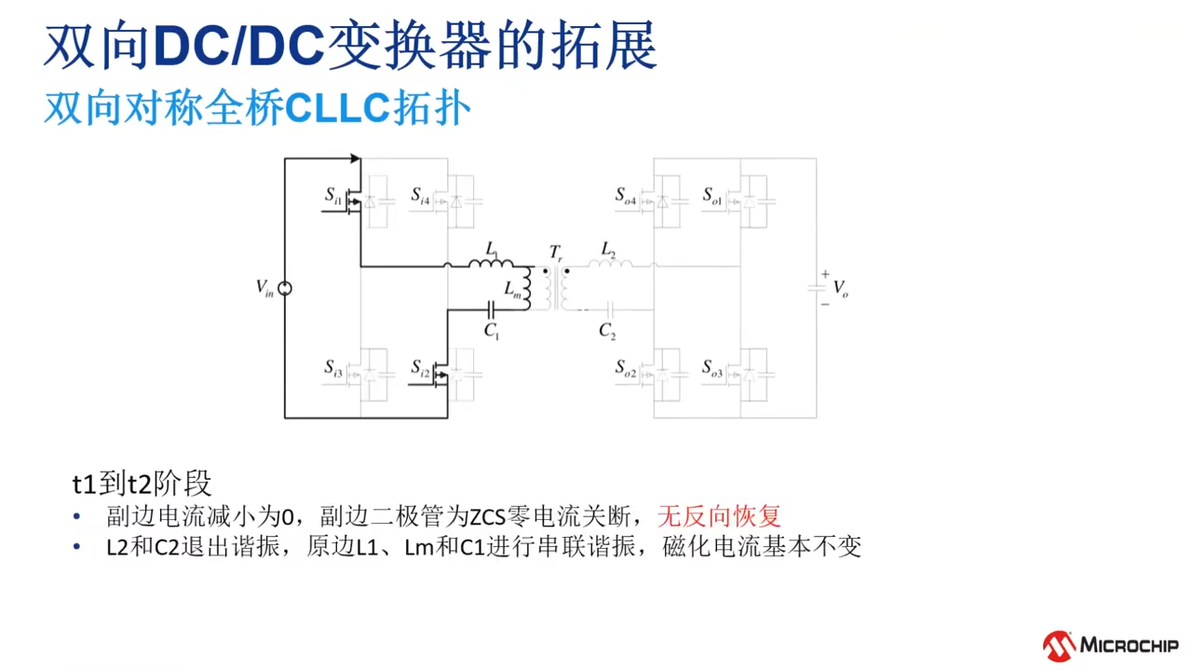

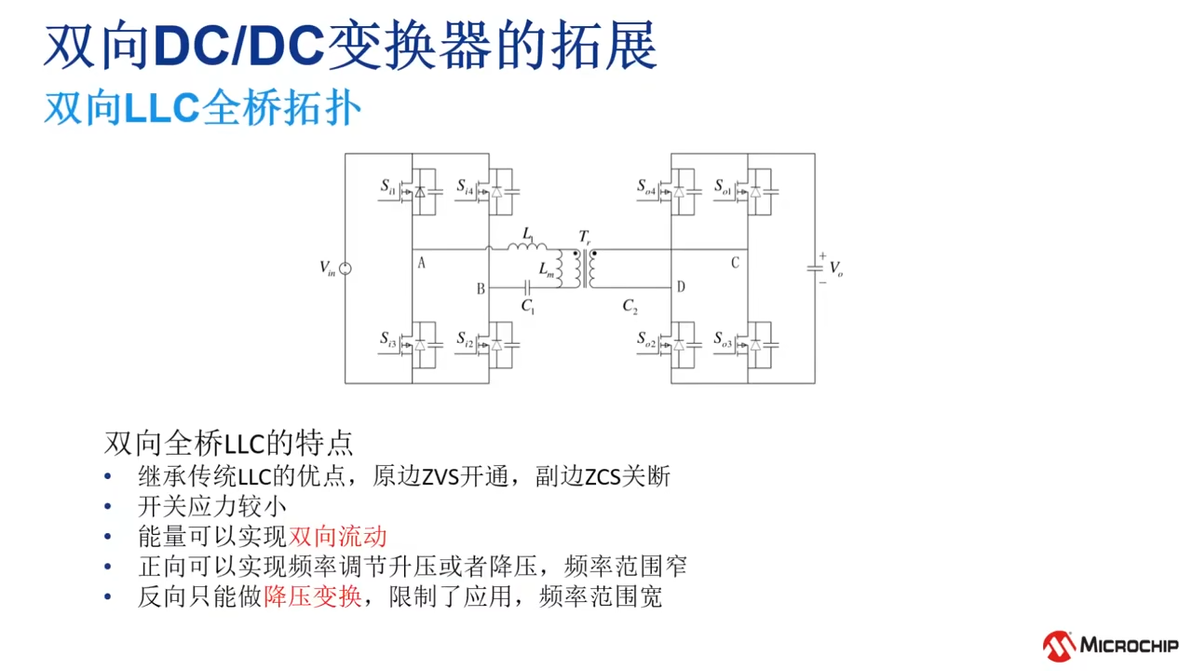

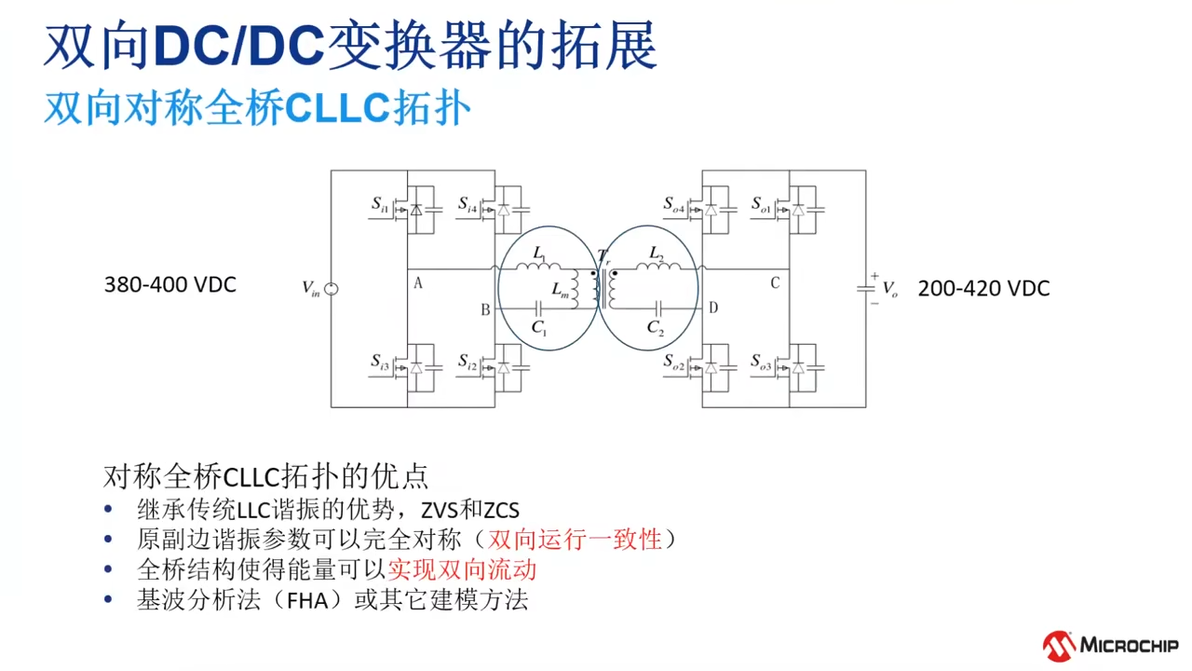

传统的LLC半桥无法实现能量双向的流动

匝比1:1

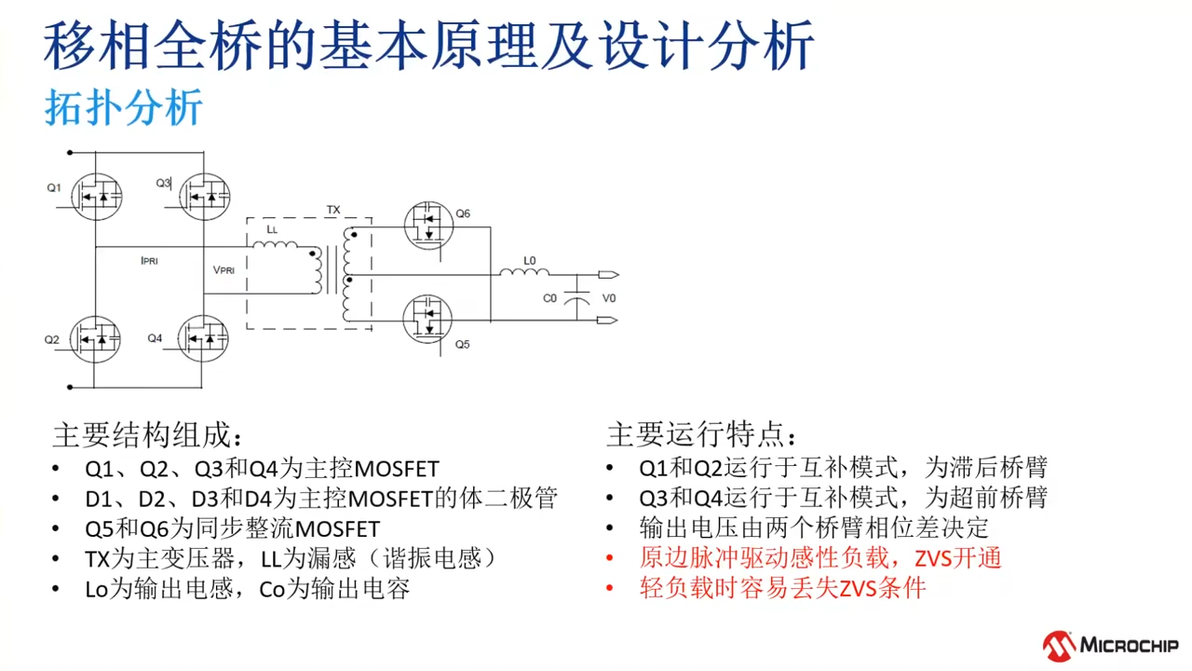

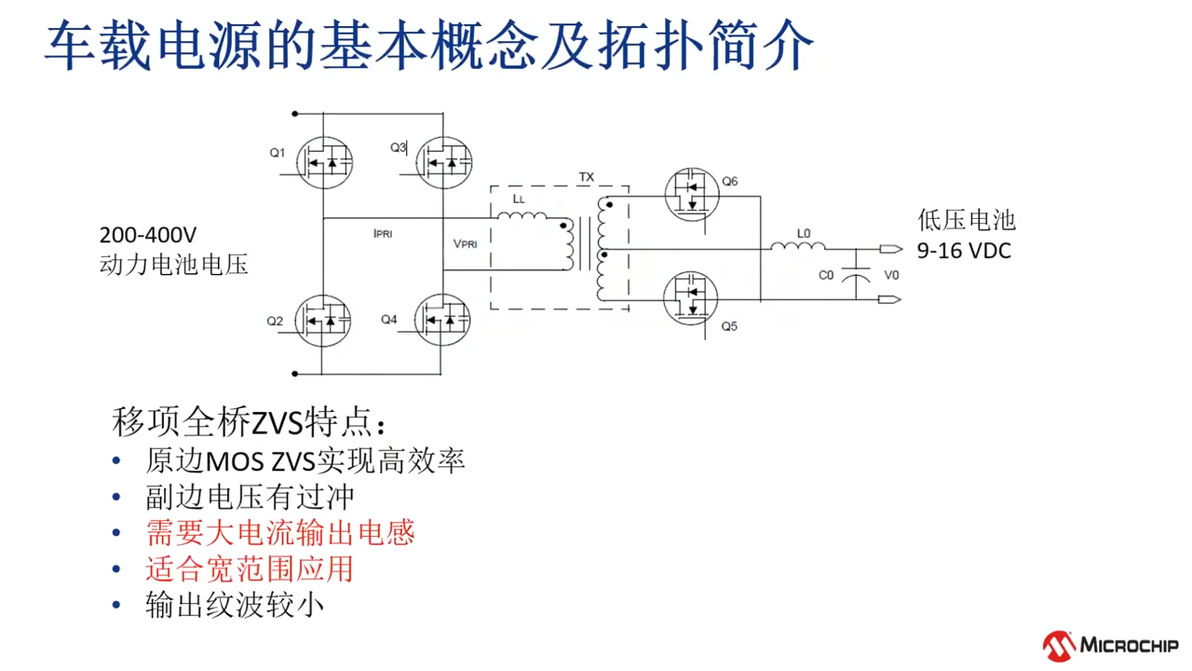

原边开关管对角导通

副边可用MOS同步整流，也可二极管整流

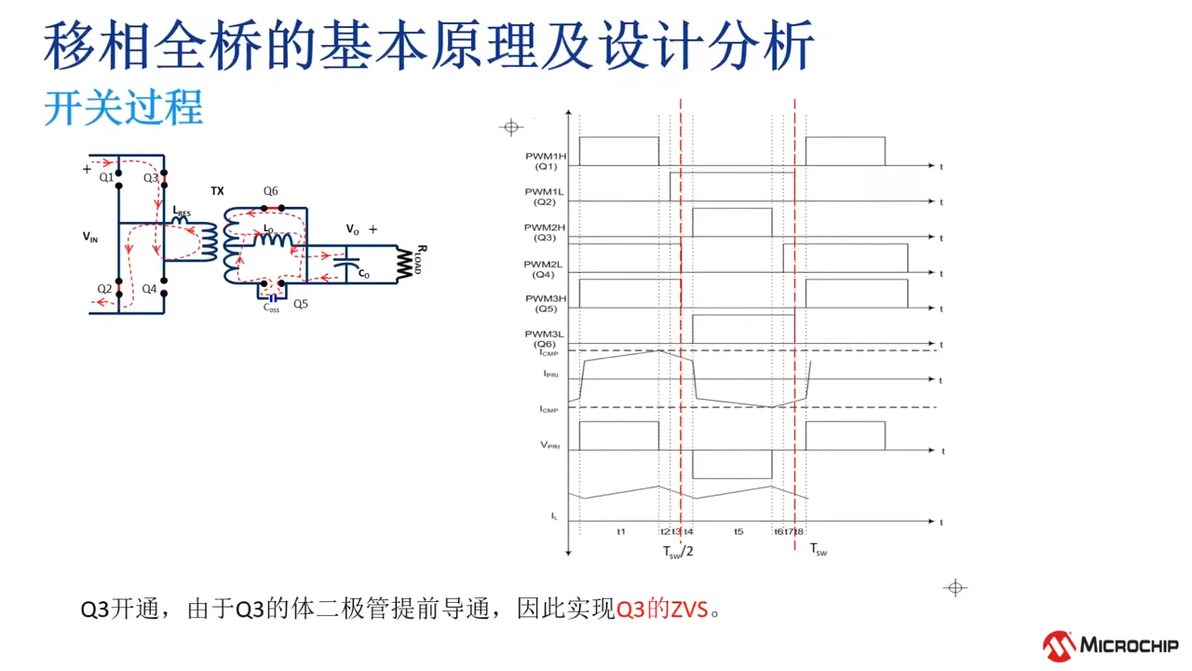

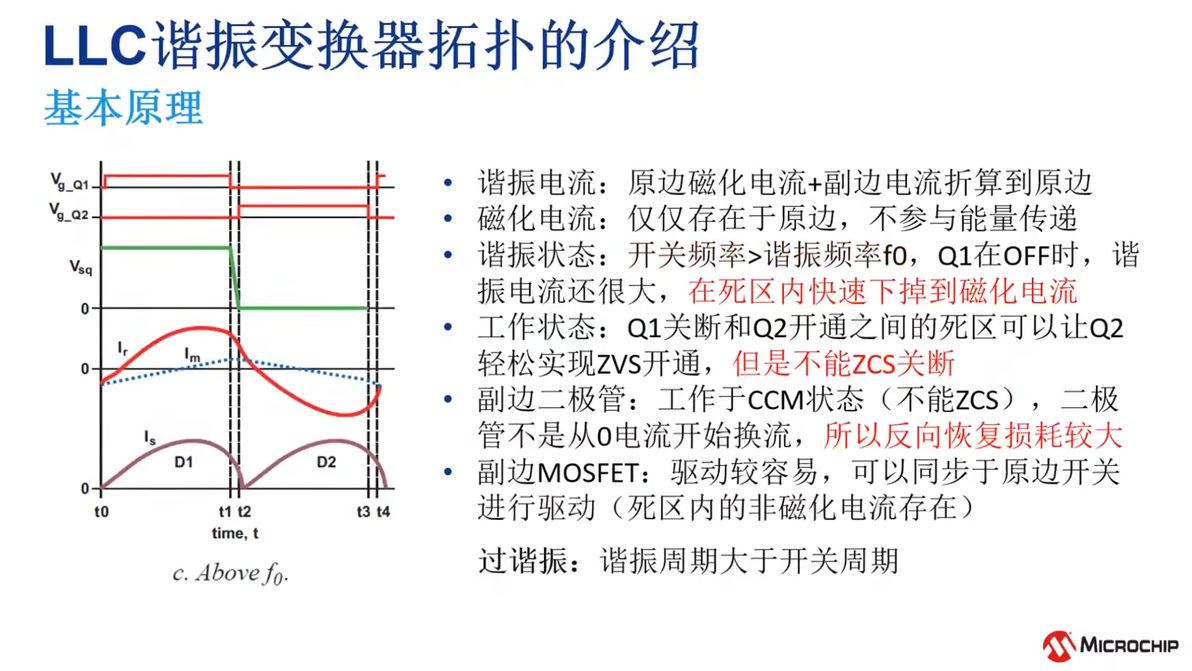

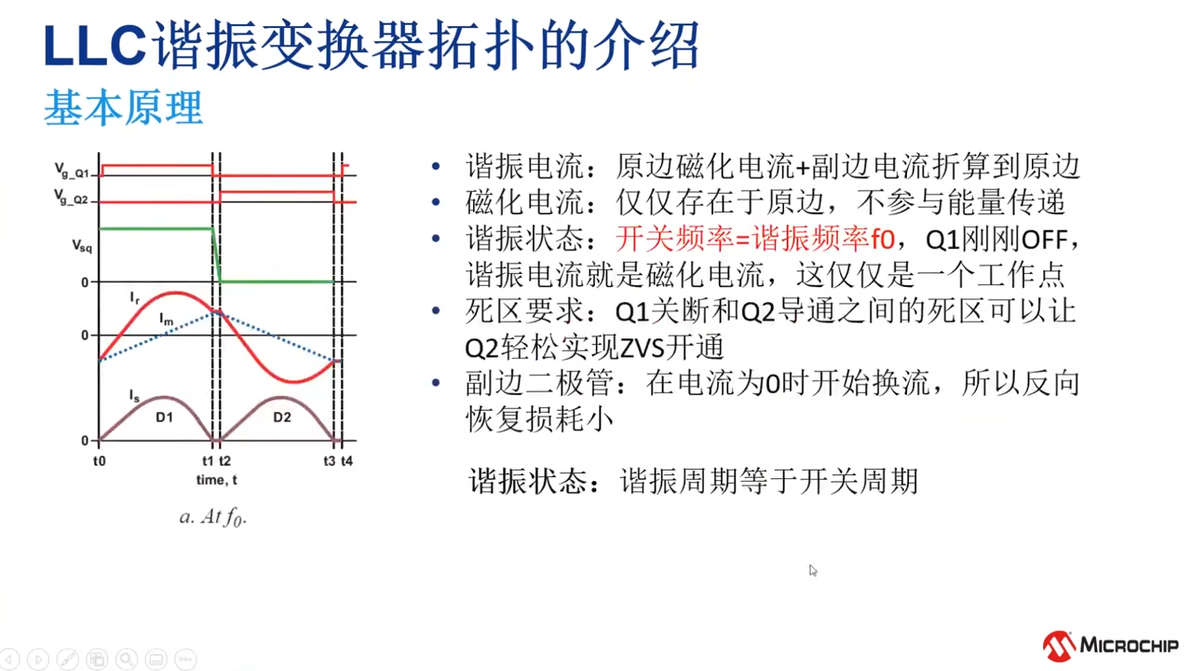

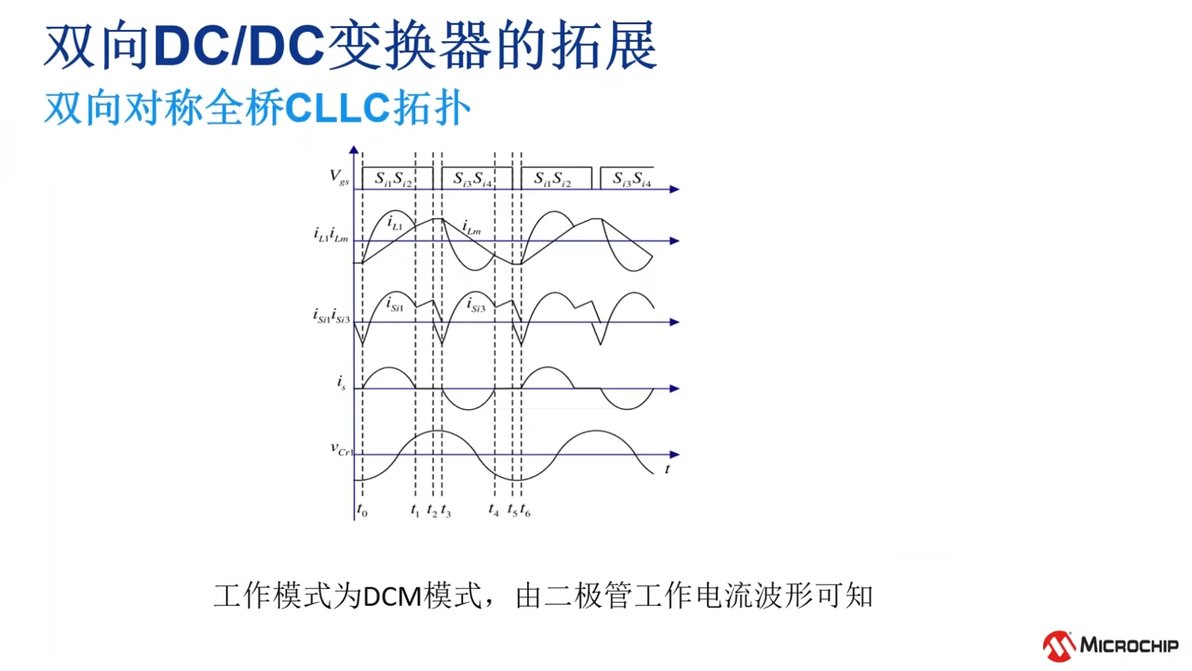

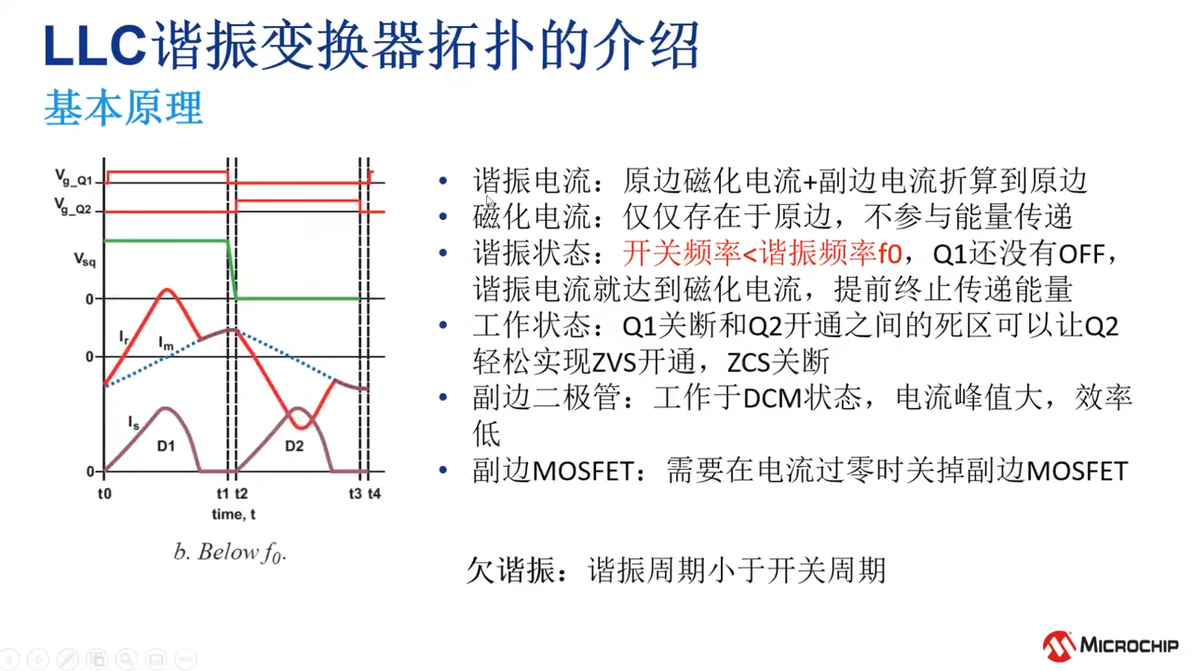

波形分析
