快速了解苹果Lightning充电线的8针脚的作用

一、Lightning充电线的发布🔋

⚡2012 年 9 月 12 日，苹果发布全新的 lighting 接口，中文译为闪电接口。

二、Lightning接口的特点🔦

1️⃣正反面都可以盲插

2️⃣Lightning接口充电功率不够用，数据传输太慢的局限性就暴露

三、Lightning接口的结构🔌

01:10 结构介绍

1️⃣Lighting 接口拥有两个通过芯片控制的独立差分通路，两边的触点通过内部通路联通。

⚡外观上就是我们所看到的 lighting 接口上的八个触点，而包裹针脚白色的部分作用是让这些针脚相互绝缘，并拥有芥蒂功能。

2️⃣ Lightning 接口双面 8个 针脚的名称定义 :

⚡PWR也就是 power 电源 GND是地线

⚡ ID0/ID 1：用来识别正单面或配件类型等 ID 识别信号针脚

⚡L0P、L0n、L1n、L1p：是用于数据传输的信号针脚

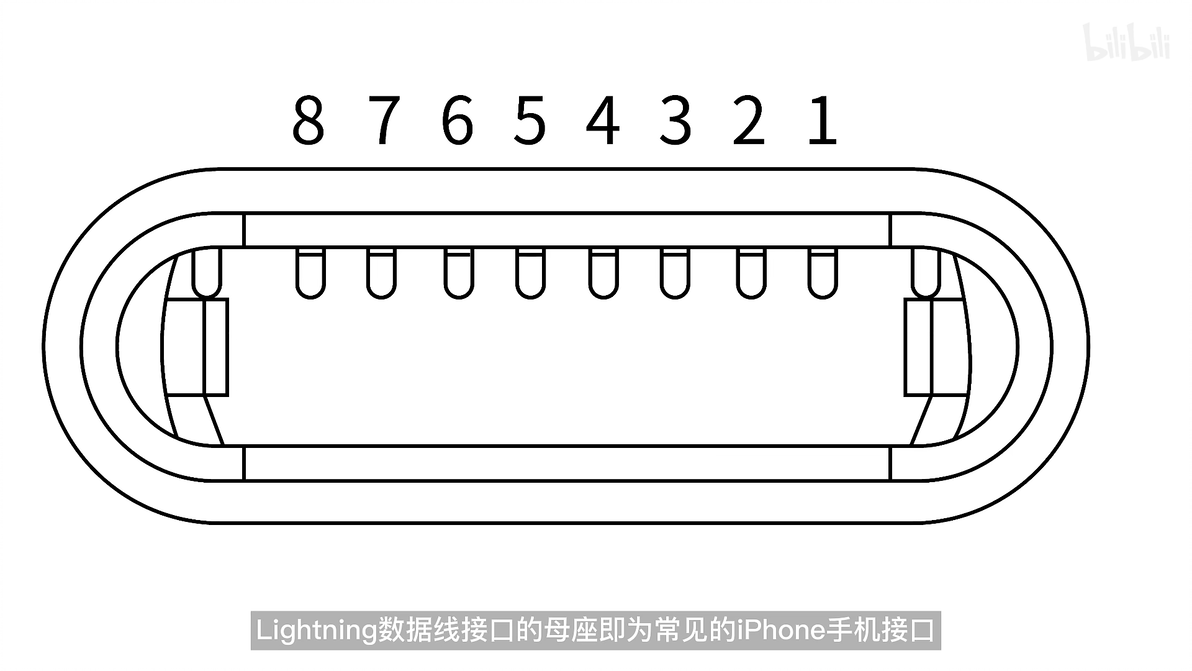

3️⃣Lighting 数据线接口的母座即为常见的iPhone 手机接口，内部单面拥有 8 个触点。

⚡这样的内部构造就决定尽管针脚正反面连通方式不同，都能保证用户不管插哪一面，皆可保证数据线正常识别并工作。

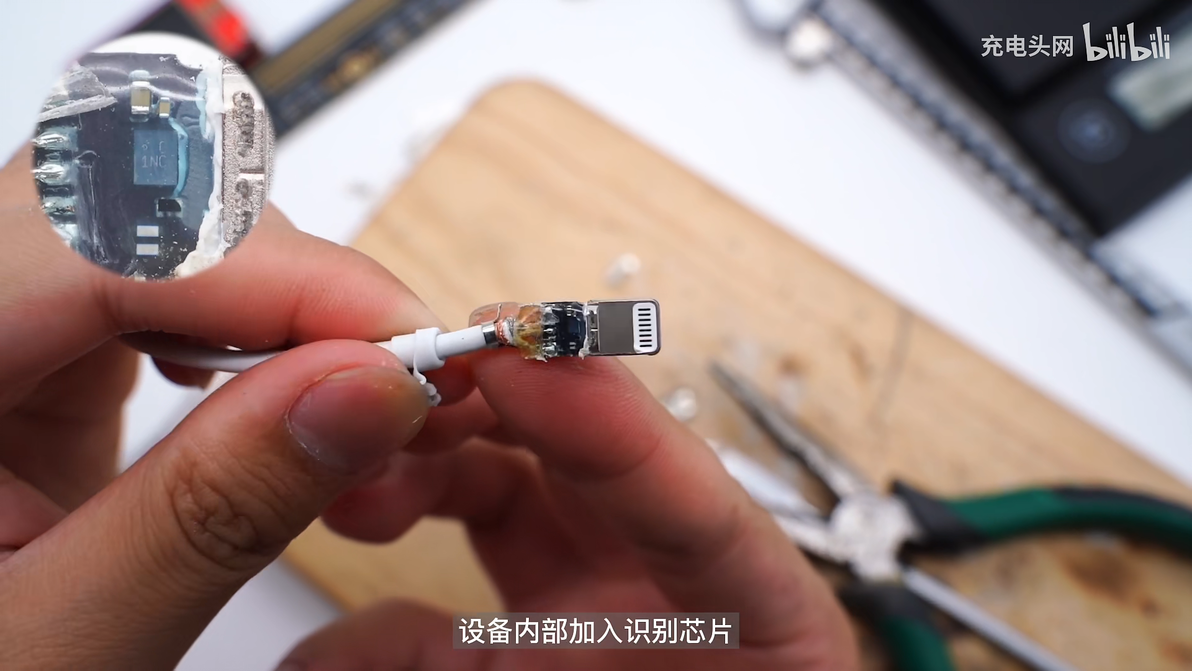

4️⃣同时设备内部加入识别芯片。

⚡在使用第三方配件时，iPhone会提示未经认证的配件，并断开连接或更换电池后不支持查询电池健康等等。

四、总结📲

1️⃣苹果主要是通过识别信号针脚来判断是否为第三方配件。

2️⃣在 microusb 时代，Lighting接口是一个超前的设计，但是再超前的设计如果一直停滞不升级、不更新，也会有面临淘汰的那一天。

3️⃣如果今后 iPhone 也全面转向 usbc 接口，对于成熟且封闭的 mfi 体系而言将是不小的冲击。
