由于正点原子给出的uboot版本是nxp/imx_v2016.03_4.1.15_2.0.0_ga的分支的版本，所以我想使用较新的uboot版本到这个开发板，新版本是使用设备树的版本，但是在移植过程中出现了一些问题，由于不熟悉设备树，找了好几天的问题

使用nxp官方新的uboot版本分支为imx_v2020.04_5.4.70_2.3.0的分支

nxp官方uboot链接

 代码块
JavaScript
自动换行
复制代码
https://source.codeaurora.org/external/imx/uboot-imx复制成功

按照流程配置编译器，配置uboot，编译

 代码块
clike
自动换行
复制代码
make mx6ull_14x14_evk_emmc_defconfig
make 复制成功

编译后将程序使用dd命令将uboot文件下载到SD卡上

 代码块
clike
自动换行
复制代码
sudo dd iflag=dsync oflag=dsync if=u-boot-dtb.imx of=/dev/sdc seek=2复制成功

问题：使用mmc dev 1命令无法切换到 mmc1上，还出现了 Card did not respond to voltage select！的错误。

问题原因：emmc的复位脚，在设备树上没有配置，需要添加

解决方法：

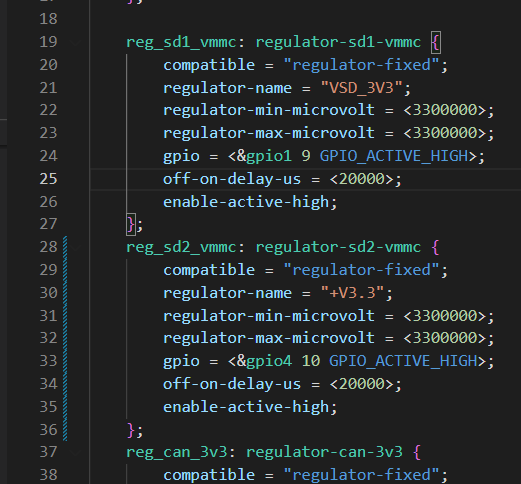

1.在uboot的文件目录 arch/arm/dts/imx6ul-14x14-evk.dtsi 增加如下所示：

代码位置

 代码块
clike
自动换行
复制代码
	reg_sd2_vmmc: regulator-sd2-vmmc {
		compatible = &amp;quot;regulator-fixed&amp;quot;;
		regulator-name = &amp;quot;+V3.3&amp;quot;;
		regulator-min-microvolt = &amp;lt;3300000&amp;gt;;
		regulator-max-microvolt = &amp;lt;3300000&amp;gt;;
		gpio = &amp;lt;&amp;amp;gpio4 10 GPIO_ACTIVE_HIGH&amp;gt;;
		off-on-delay-us = &amp;lt;20000&amp;gt;;
		enable-active-high;
	};复制成功

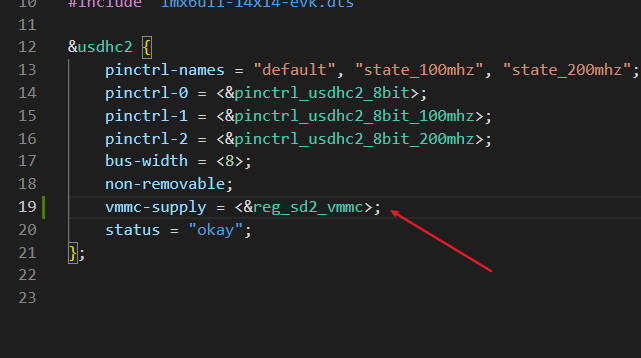

2.在 arch/arm/dts/imx6ull-14x14-evk-emmc.dts 文件增加，如图所示：

增加位置

 代码块
clike
自动换行
复制代码
vmmc-supply = &amp;lt;&amp;amp;reg_sd2_vmmc&amp;gt;;复制成功

3. 都保存后，先清除所有原来编译的，再重新编译，下载就可以了

 代码块
clike
自动换行
复制代码
make distclean
make mx6ull_14x14_evk_emmc_defconfig
make复制成功

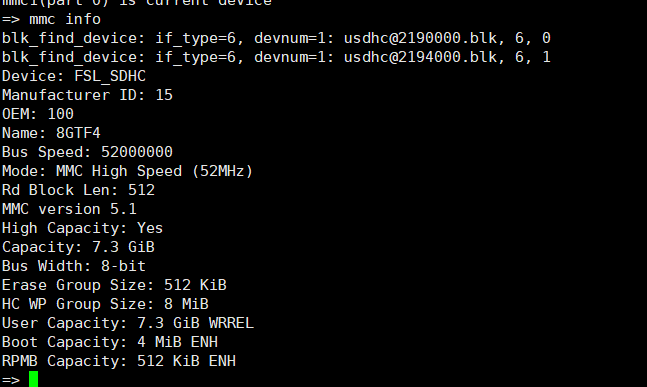

4,识别成功

总结：自己对设备树不太熟悉，导致问题找了好久，还有就是调试的时候，记得打开调试信息打印....
