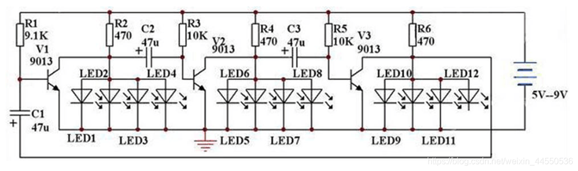

三极管，电阻，电容构成的流水灯电路。

从图中可以看出三极集电极输出,是构成了反相器,同时加上电容的作用,来控制导通时间,从而实现闪烁。由于电容两端电压不能突变。认为在充放电瞬间，其两边的电压一样。

每个循环都很快完成。电容开始充电到充到0.7V的过程就是灯亮的时间。

循环1：

由于制造差异,三极管参数略有不同.（V2连接的灯亮）

假设V1先导通,V1的集电极为低电平,使得LED1~4不亮,

由于C2作用,使得V2基极为低电平,V2截止。V2的集电极为高电平,LED5~8点亮。

由于C3作用,使得V3基极为高电平,V3导通。V3的集电极为低电平,LED9~11不亮。

循环2：（V3连接的灯亮）

Vcc经R3往C2充电，当达到0.7V时，V2导通。V2的集电极为低电平,LED5~7不亮。

由于C3作用,使得V3基极为低电平,V3截止。V3的集电极为高电平,LED9~11点亮。

由于C1作用,使得V1基极为高电平,V1导通，电极为低电平,使得LED1~3不亮,

循环3：（V1连接的灯亮）

Vcc经R5往C3充电，当达到0.7V时，V3导通。V3的集电极为低电平,LED9~11不亮。

由于C1作用,使得V1基极为低电平,V1截止。V1的集电极为高电平,LED1~4点亮。

由于C2作用,使得V2基极为高电平,V2导通。V2的集电极为低电平,LED5~8不亮。

循环4：（V2连接的灯亮）

Vcc经R6往C1充电，当达到0.7V时，V1导通。V1的集电极为低电平,LED1~4不亮。

由于C2作用,使得V2基极为低电平,V2截止。V2的集电极为高电平,LED5~8点亮。

由于C3作用,使得V3基极为高电平,V3导通。V3的集电极为低电平,LED9~12不亮。

参数调节：

1，可通过，调节电容控制灯的闪烁频率。电容越大，充放电频率越大，循环周期越长.

2,改变R1,R3,R5也可改变周期。改变阻值时要考虑三极管的放大倍数和工作状态。使得其能够稳定地饱和和截止。

3，R2，R4，R6是限流电阻。如果取值过小，上电期间，也会经由电阻电容，向下一级三极管基极注入电流，使其饱和。集电极负载电阻太小会会使得3只三极管全部饱和。

4，电路中三极管的选用一般用9013或9014等，不要使用频率较高的三极管，否则电路会产生高频寄生振荡，使电路不能正常工作。三极管的放大倍数过大也会使电路不易启动。此时接通电源后，只发光二极管都不亮，当短路一下电容器或三极管的基极电路就可工作。

问题：1，C2，C3，C1都是逆向充电？

变形

：

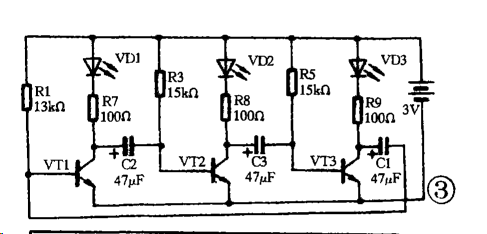

另一种循环灯电路，此电路的发光二极管串在集电极负载中，因此发光二极管的亮度较高。但由于电路每一时刻有两只三极管导通，所以在同一时刻有两只发光二极管亮。
