我们之前讲过如何通过VASP以及CASTEP计算得到差分电荷密度图的结果，以及通过VESTA和CASTEP得到其二维切面图。然而，不管是差分电荷密度的三维分布图还是二维切面图，都是从定性的角度来说明结构中电荷的转移情况。为了可以更简洁明了地解释结构中电荷是如何转移的，我们可以用平面平均的差分电荷密度图从定量的角度来分析。

平面平均的差分电荷密度图（Planar-Average Charge Density），通常是对XY平面内的格点文件做平均，画出差分电荷在Z轴方向的变化曲线（一般真空层方向是沿着Z轴方向）。

今天给大家讲解，如何通过vaspkit绘制平面平均的差分电荷密度图。以ZIS-S/g-C3N4异质结为例：

步骤一：

通过VASP计算处理得到CHGDIFF.vasp文件，将此文件导入VESTA中可以看到其三维分布图，如下图所示：

步骤二

新建一个目录，将上一步的CHGDIFF.vasp文件放入新的目录下，并重新命名为CHGCAR；

步骤三

进入步骤二建立的目录下，运行vaspkit-316；

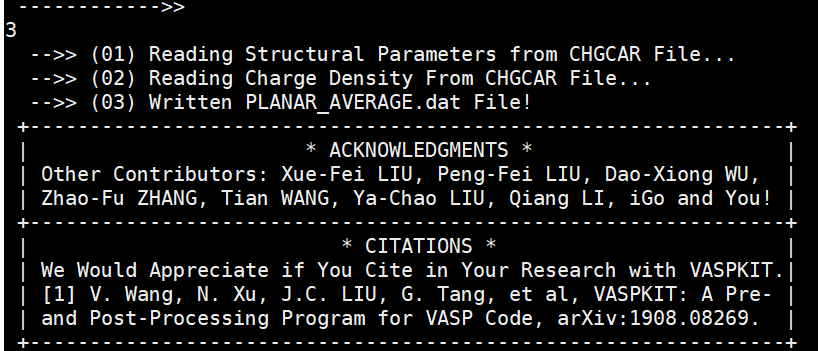

输入3，即可得到PLANAR_AVEAGE.dat文件：

步骤四

将PLANAR_AVEAGE.dat文件导入origin中作图即可，和其三维图分布完全一致；

注意：PLANAR_AVEAGE.dat数据中，横坐标是沿着Z轴方向的坐标。
