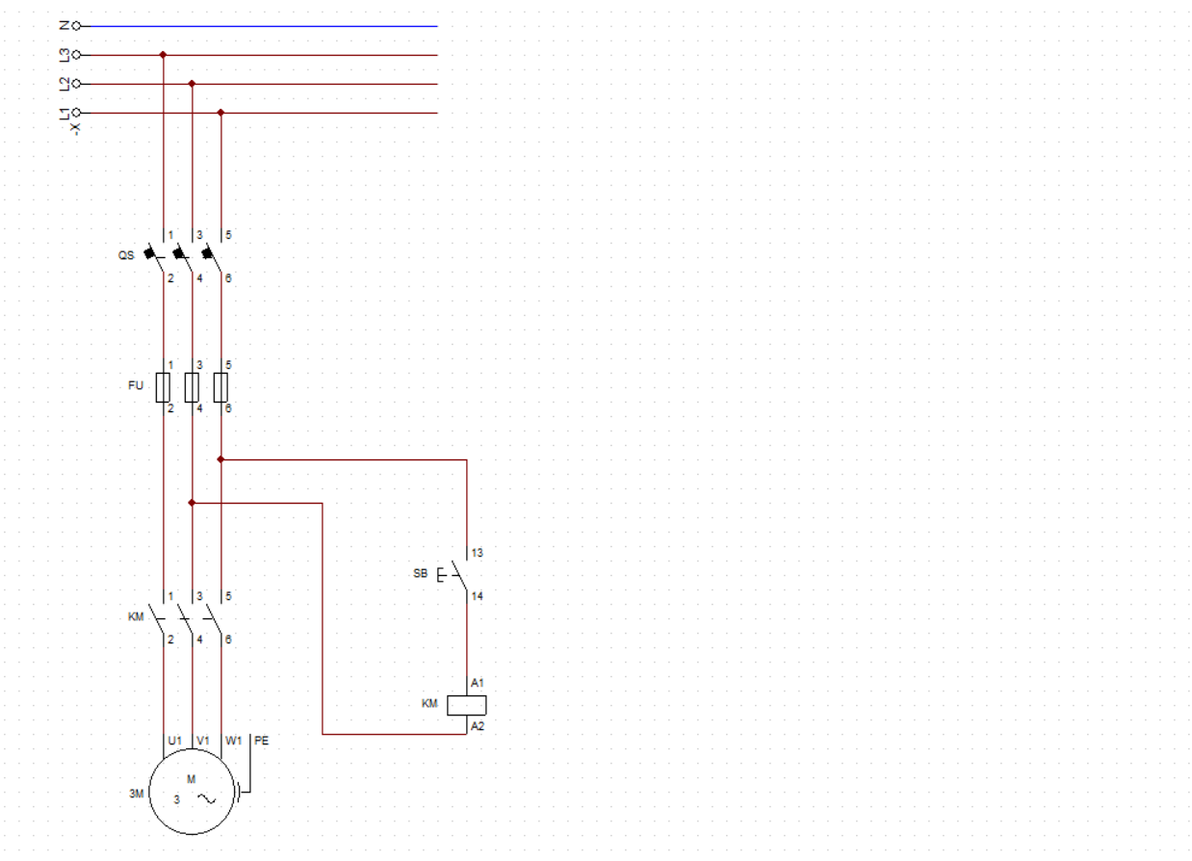

一、三相异步电动机点动控制原理图

原理图分析

当合上开关QS，按下按钮SB，交流接触器KM得电，电机运行；当松开按钮SB，交流接触器失电，电机停止运行！

二、三相异步电动机点动控制原理图仿真演示视频(需要的朋友可以点开下方观看)

01:09

三相异步电动机点动控制电路图

2661

1

三、PLC编程

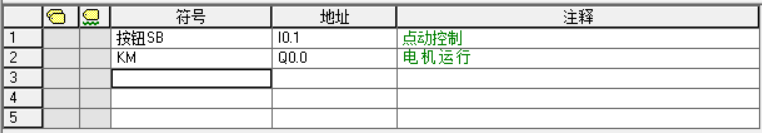

1.I/O地址分配表

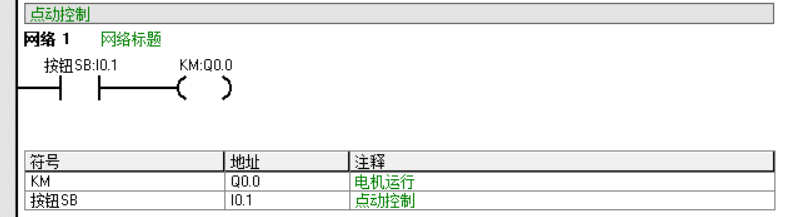

2.梯形图

3.程序解读

        当常开触点I0.1接通，线圈Q0.0得电接通；当常开触点I0.1断开，线圈Q0.0失电断开！  以此就能实现电动机的点动控制！
