本题链接：

https://hdlbits.01xz.net/wiki/Exams/ece241_2014_q1c

假设有两个8位的补码a[7:0]和b[7:0]。将这些数字相加生成s[7:0]。此外还要计算是否发生（符号）溢出。

题目

module top_module (
    input [7:0] a,
    input [7:0] b,
    output [7:0] s,
    output overflow
);

两个正数相加或两个负数相加会产生一个带正负号的溢出结果。有几种检测溢出的方法：其一可以通过比较输入和输出数字的符号来计算溢出，也可以从位n和n-1的输出中推导是否溢出。

答案

module top_module (
    input [7:0] a,
    input [7:0] b,
    output [7:0] s,
    output overflow
); //

     assign s = a + b;
     assign overflow = (a[7] == b[7] && a[7] != s[7]) ? 1 : 0;

endmodule

输出波形

按位操作符包括：取反（~），与（&），或（|），异或（^），同或（~^）。

按位操作符对 2 个操作数的每 1bit 数据进行按位操作。

如果 2 个操作数位宽不相等，则用 0 向左扩展补充较短的操作数。

取反操作符只有一个操作数，它对操作数的每 1bit 数据进行取反操作。

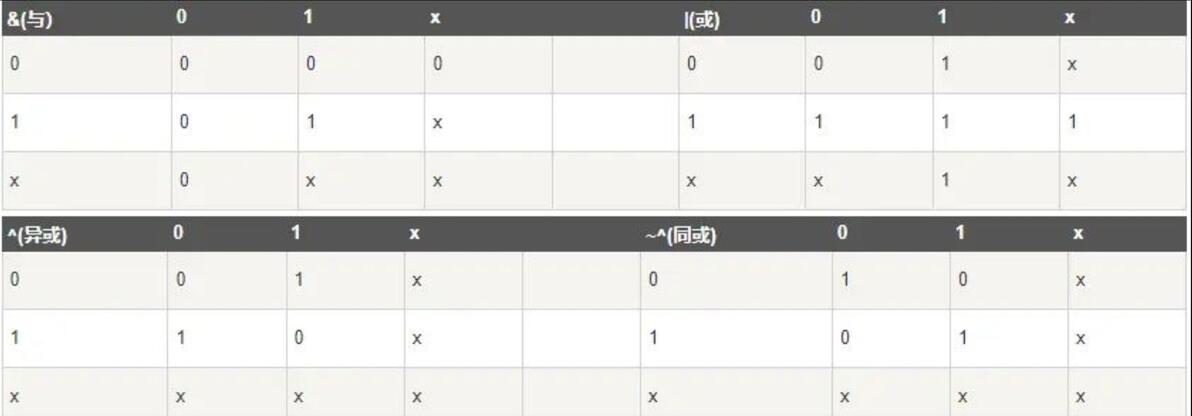

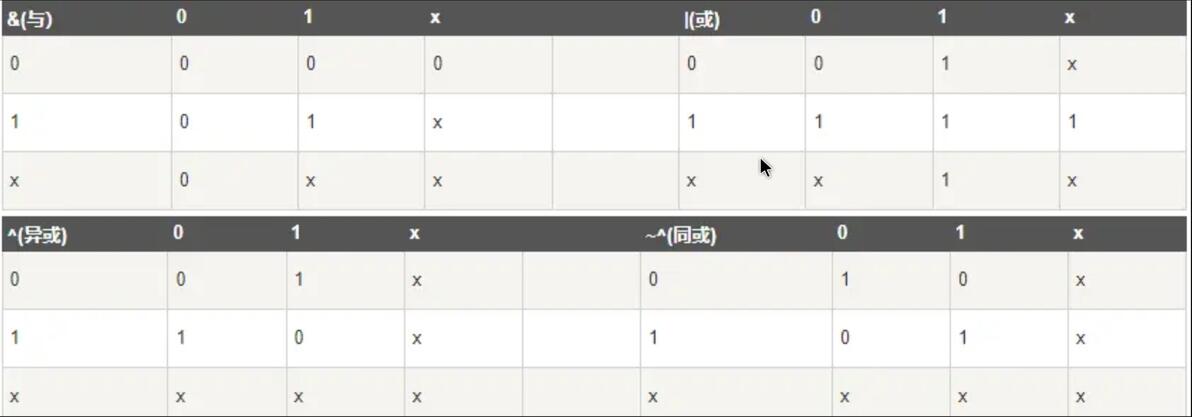

下图给出了按位操作符的逻辑规则。

条件（if）语句用于控制执行语句要根据条件判断来确定是否执行。

条件语句用关键字 if 和 else 来声明，条件表达式必须在圆括号中。

条件语句使用结构说明如下：

if (condition1)  true_statement1 ;
else if (condition2)  true_statement2 ;
else if (condition3)  true_statement3 ;
else  default_statement ;

• if 语句执行时，如果 condition1 为真，则执行 true_statement1 ；如果 condition1 为假，condition2 为真，则执行 true_statement2；依次类推。

• else if 与 else 结构可以省略，即可以只有一个 if 条件判断和一组执行语句 ture_statement1 就可以构成一个执行过程。

• else if 可以叠加多个，不仅限于 1 或 2 个。

• ture_statement1 等执行语句可以是一条语句，也可以是多条。如果是多条执行语句，则需要用 begin 与 end 关键字进行说明。

参考内容： 2.4 Verilog 表达式 | 菜鸟教程： https://www.runoob.com/w3cnote/verilog-expression.html 4.5 Verilog 条件语句 | 菜鸟教程： https://www.runoob.com/w3cnote/verilog-condition-statement.html
