前文回顾：

板负筋作为面筋的一种形式，16G101-1P99给出了板负筋的构造。板的支座有柱、剪力墙和梁三种。根据钢筋与支座的相对位置关系，负筋可分为端支座负筋和中间支座负筋。单根板负筋长度为支座内布置长度与板跨内伸出长度之和。

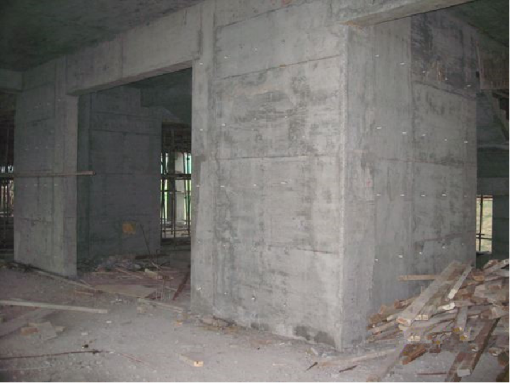

这节课我们来讲另外一个竖向构件--剪力墙，剪力墙在其平面布置图上有列表注写方式和截面注写两种方式。

一、注写方式

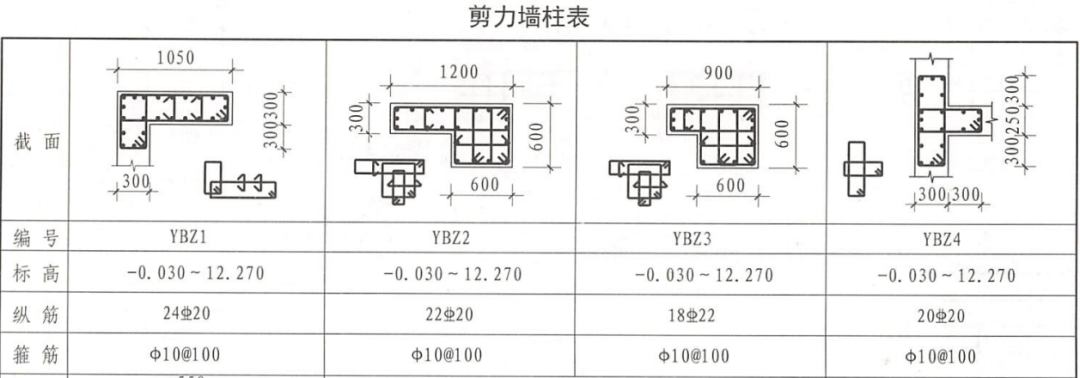

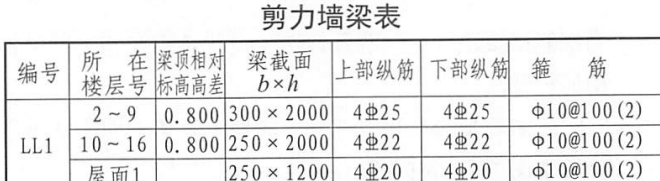

1、列表注写

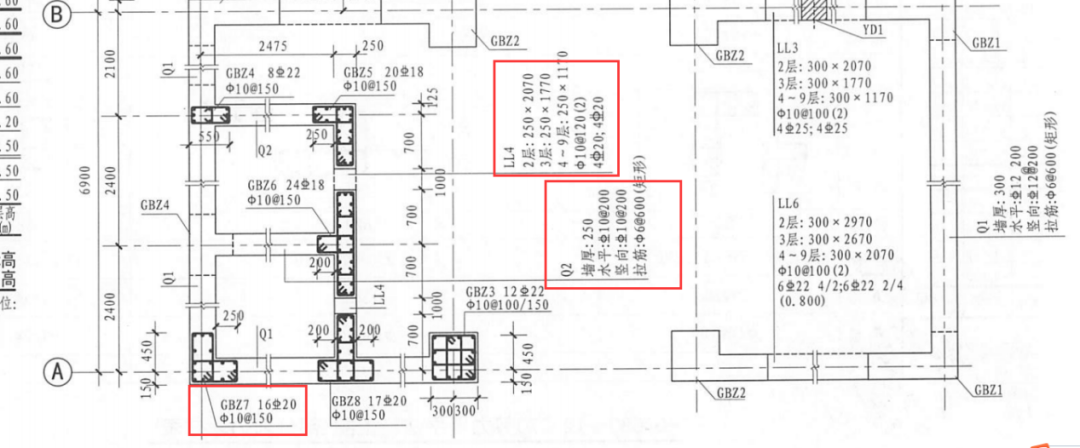

2、截面注写

二、剪力墙的组成

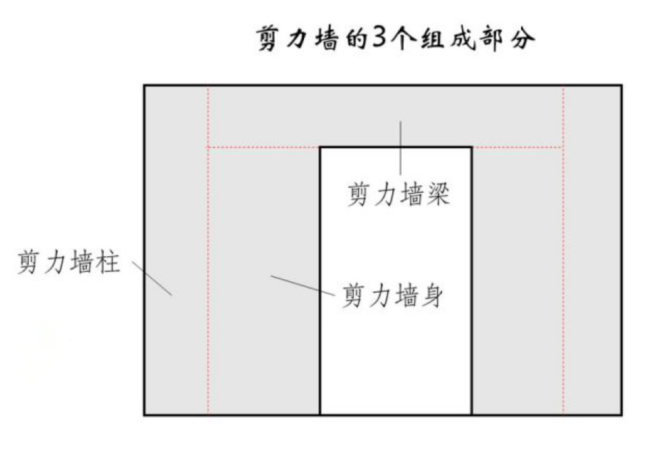

剪力墙由墙柱、墙身和墙梁三大部分组成。

1、墙柱

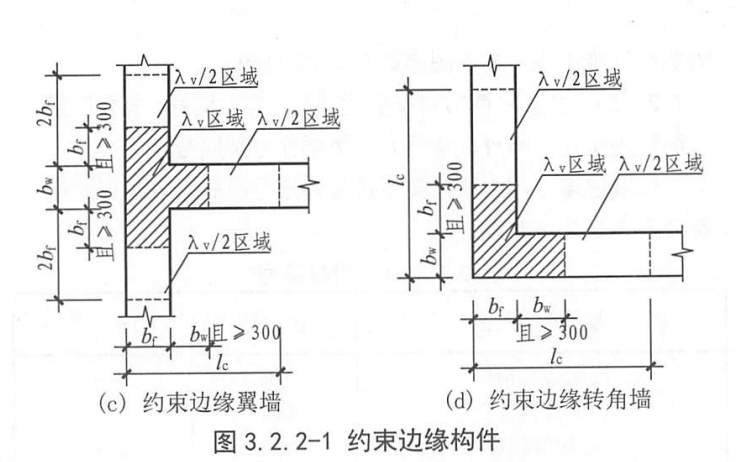

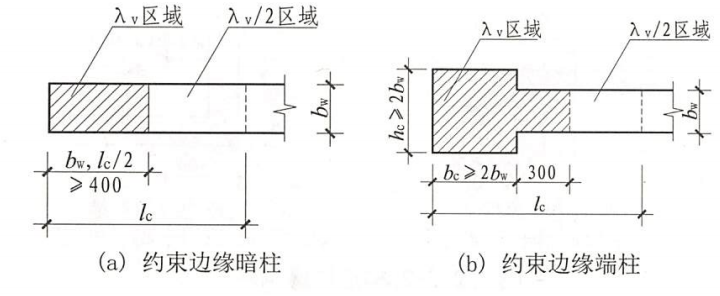

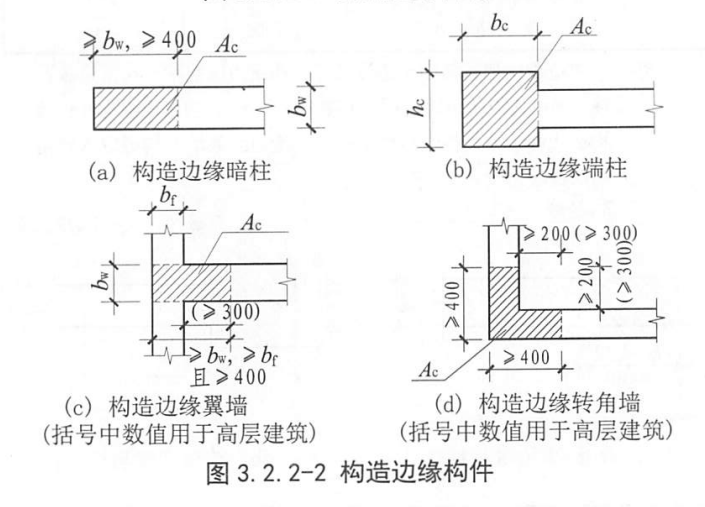

墙柱根据类型可以把它们分为约束边缘构件YBZ、构造边缘构件GBZ、非边缘暗柱AZ和扶壁柱FBZ；也可以通过造型区分，完全隐藏在剪力墙里的是暗柱，反之为端柱。

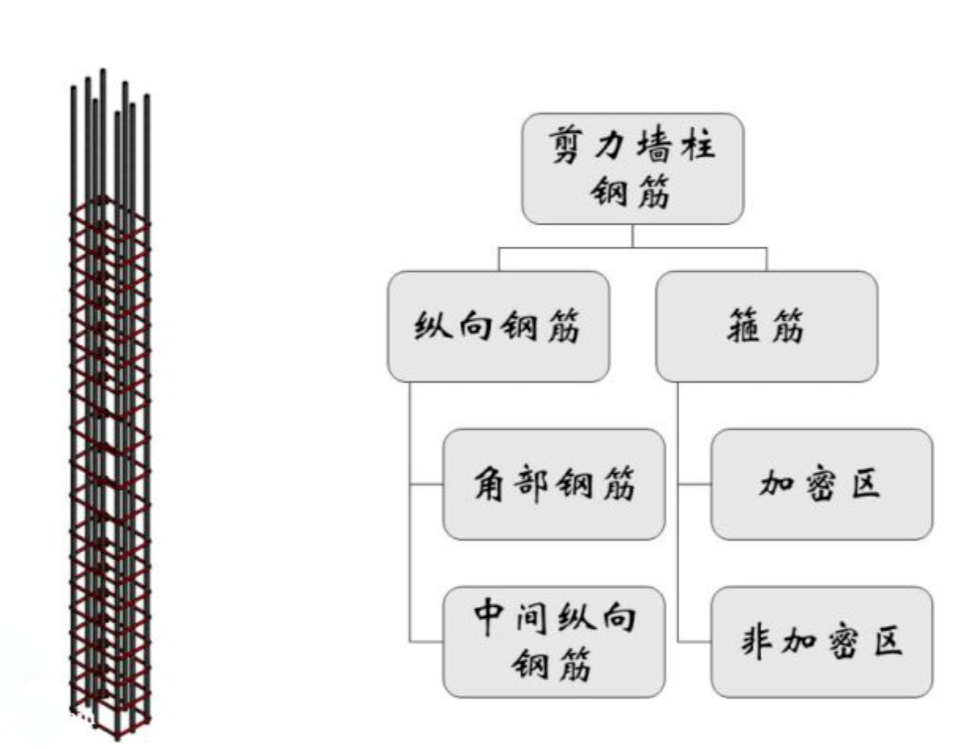

墙柱的钢筋和框柱一样，分为纵筋和箍筋；

＊柱纵筋的摆放位置与箍筋的造型由设计人员以柱子截面确定，本图仅做示意。

2、墙身

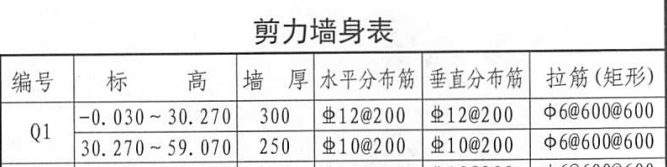

墙身相较于墙柱来说比较简单，只有一个类型，以Q表示。

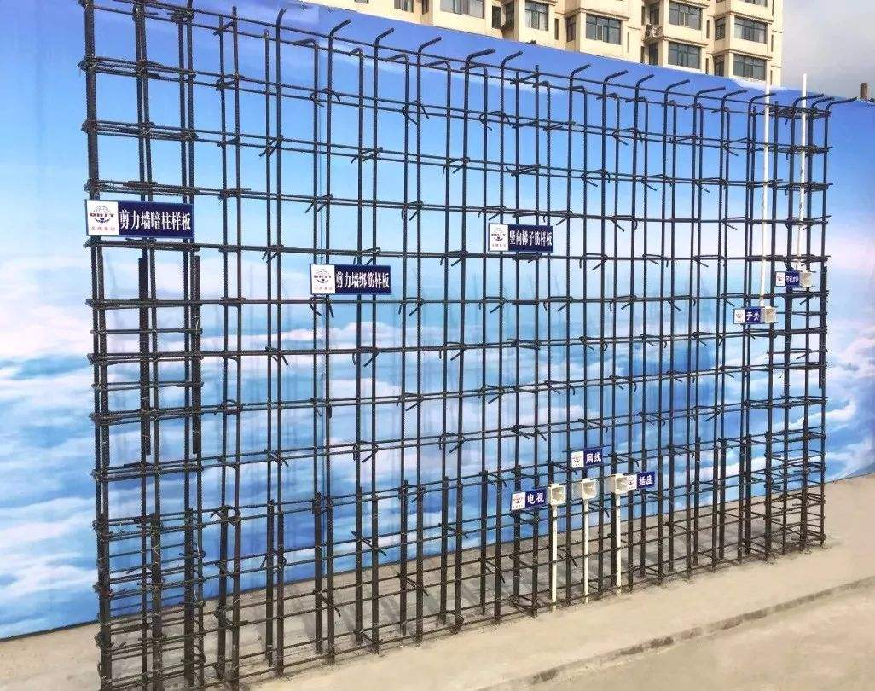

墙身钢筋分为水平分布筋、垂直分布筋和拉筋。水平分布筋和垂直分布筋要分排，除了常见的内外两排，还有三排的；并且，垂直钢筋根据所处位置有基础插筋、中间层变化和顶层锚固3个比较重要的构造节点。（下期进行讲解）。

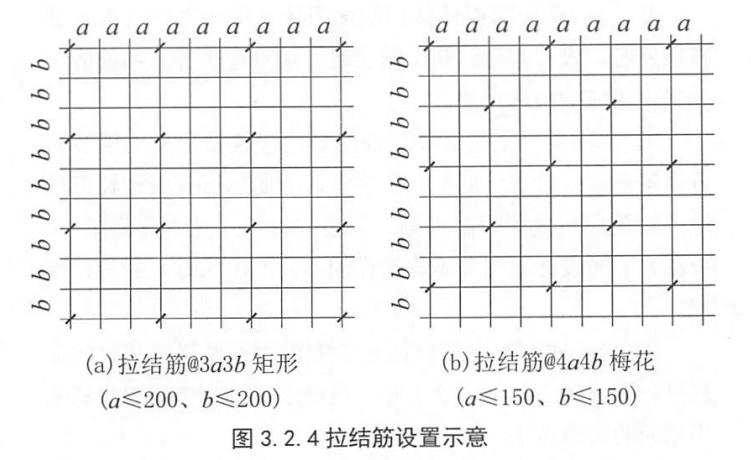

拉筋分为梅花布置和矩形布置两种类型。大家看下图的斜线（拉筋所在位置）就知道，当设计标注的拉筋间距相同时，梅花形布置的拉筋密集一点，所以梅花形布置的拉筋会比矩形布置的钢筋多。

3、墙梁

墙梁有普通的连梁LL;也有在普通连梁基础上，增加对角暗撑配筋的LL(JC)、交叉斜筋配筋的LL(JX)和集中对角斜筋配筋的LL(DX)；有一种跨高比不小于5，按框架梁设计的连梁LLK,形成特殊的连梁；还有完全隐藏在剪力墙里的暗梁AL和能从外观看到造型的边框梁BKL。

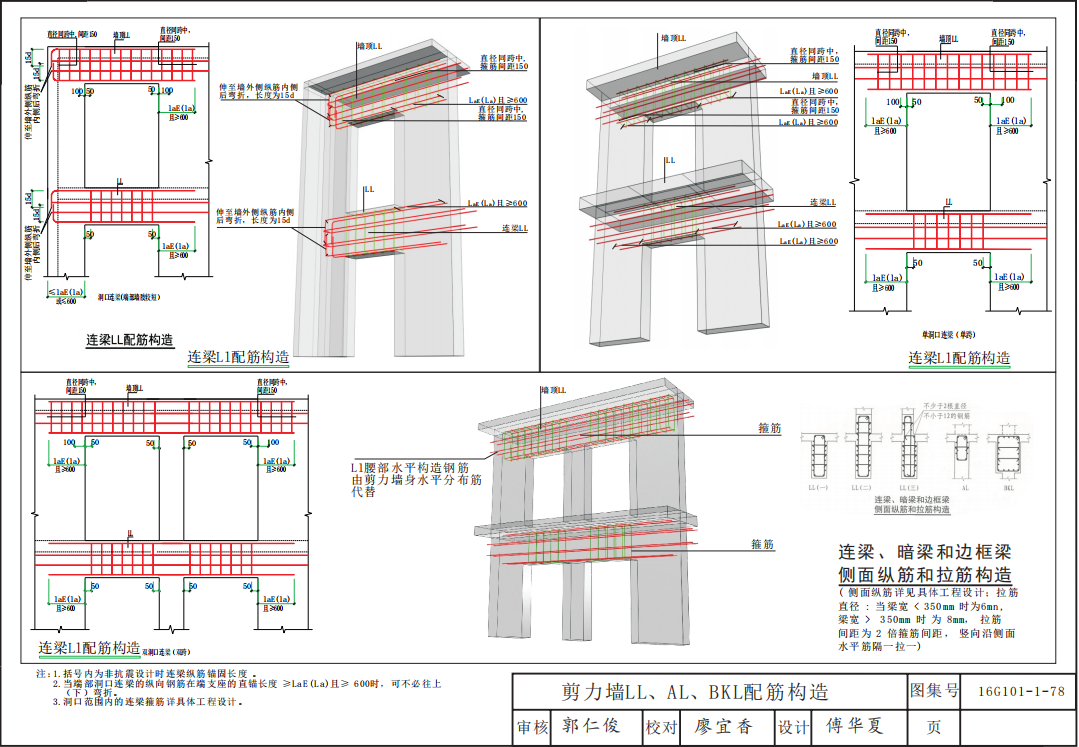

普通连梁LL钢筋有上部钢筋、下部钢筋、侧面钢筋、箍筋和拉筋。

不积跬步，无以至千里；不积小流，无以成江海。今天关于《16G101-1》剪力墙概述的内容就到这里了。下期，我们将学习剪力墙柱分类与构造！创信教育，有温度的教育！我们下期见。
