• 前言

为什么这么设计这节课

        讲清楚手机端为什么要用TBR这种框架，让大家了解手机上存在的问题以及优化手段。

布置任务：结合今天的课程，将最近做的Demo安卓平台打包，对比观察优化后前后性能变化

        有很多关于架构的内容不懂，学了一部分OpenGL后在补上。

• 当前移动端GPU概况

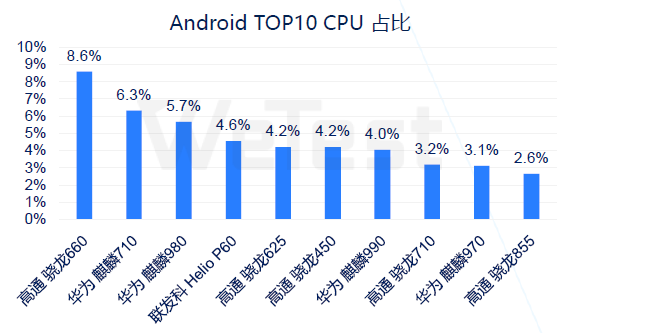

        中国在TOP300中，从手机CPU(SoC)厂商来看，高通占比49.2%，相比于其他厂商有较大的优势，其次是华为28.6%，联发科21%，三星1.1%，其余CPU厂商并未进入TOP300。

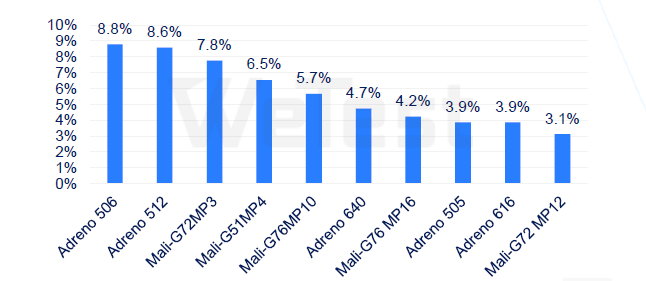

        GPU上，高通的Adreno与Mali的GPU市场分别占比49.2%与48.2%，而PowerVR-GPU在安卓机器上使用较少，占比仅有2.6%。

• 各类电子设备功耗对比

        桌面级主流性能平台，功耗一般为300W（R7/I7+X60级别显卡），游戏主机150-200W

        入门和旗舰游戏本平台功耗为100W

        主流笔记本为50-60W，超极本为15-25W，

        旗舰平板为8-15W

        旗舰手机为5-8W，主流手机为3-5W。

        主流PC的功耗大约是主流手机的100倍。

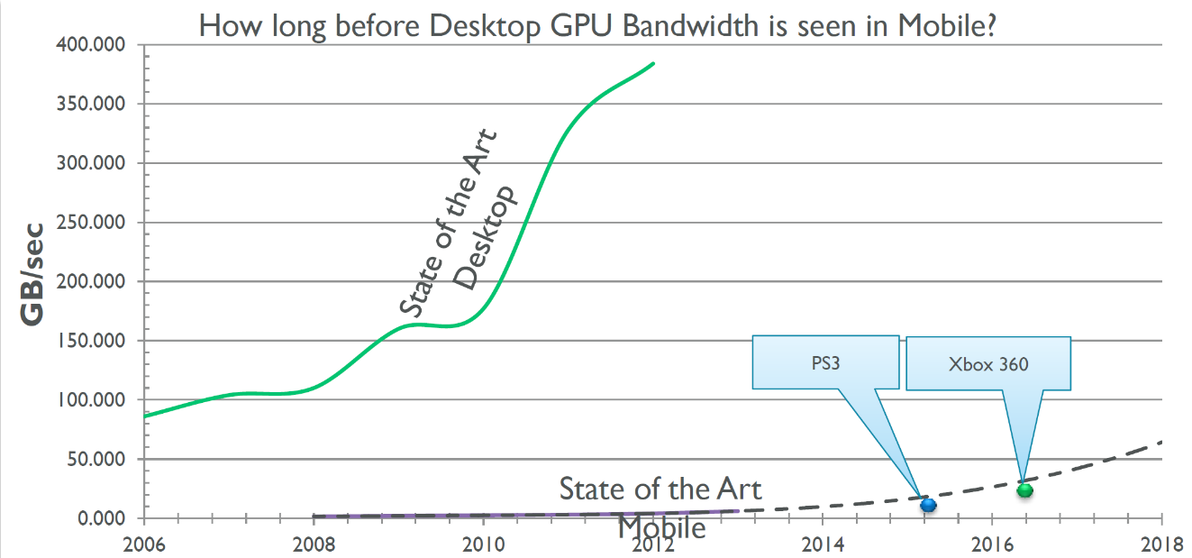

        主流桌面端的带宽也是移动端的10倍左右。

• 名词解释

System on Chip（Soc）

        Soc是把CPU、GPU、内存、通信基带、GPS模块等等整合在一起的芯片的称呼。常见有A系Soc（苹果），骁龙Soc（高通），麒麟Soc（华为），联发科Soc，猎户座Soc（三星），去年苹果推出的M系Soc，暂用于Mac，但这说明手机、笔记本和PC的通用芯片已经出现了

System Memory

        Soc中GPU和CPU共用一块片内LPDDR物理内存，就是我们常说的手机内存，也叫System Memory，

        大概几个G。此外CPU和GPU还分别有自己的高速SRAM的Cache缓存，也叫On-chip Memory，一般几百K~几M。

        不同距离的内存访问存在不同的时间消耗，距离越近消耗越低，读取System Memory的时间消耗大概是On-chip Memory的几倍到几十倍。

On-Chip Buffer

        在TB(D)R架构下会存储Tile的颜色、深度和模板缓冲，读写修改都非常快。如果Load/Store指令中缓冲需要被Preserve，将会被写入一份到System Memory中。

Stall

        当一个GPU核心的两次计算结果之间有依赖关系而必须串行时，等待的过程便是Stall。

FillRate

        像素填充率 = ROP运行的时钟频率 x ROP的个数 x 每个时钟ROP可以处理的像素个数

TBDR

        Mobile：TBR（Tile-Based (Deferred) Rendering）是目前主流的移动GPU渲染架构。

        PC：对应一般PC上的GPU渲染架构则是IMR（Immediate Mode Rendering）。

        TBR：VS - Defer - RS - PS

        TBDR：VS - Defer - RS - Defer - PS

        其实2016年之后所有的手机端GPU架构都是TBDR了。

        Defer就是阻塞+批处理，即等待GPU一帧的数据然后一起处理。

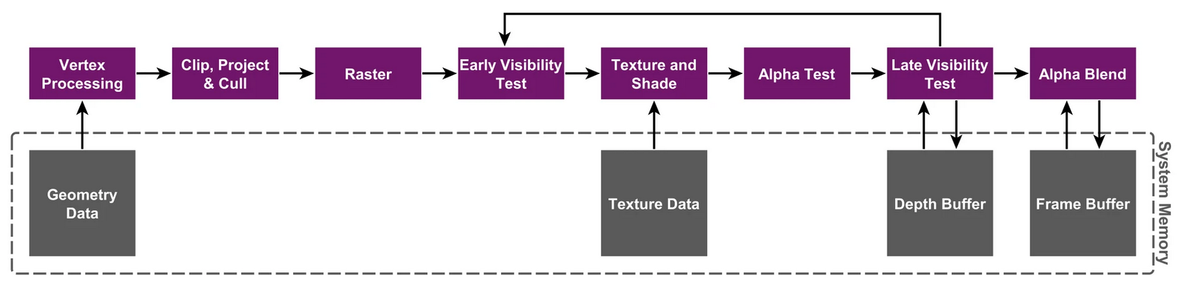

• 立即渲染

        整个流水线是直接和系统内存进行交互。

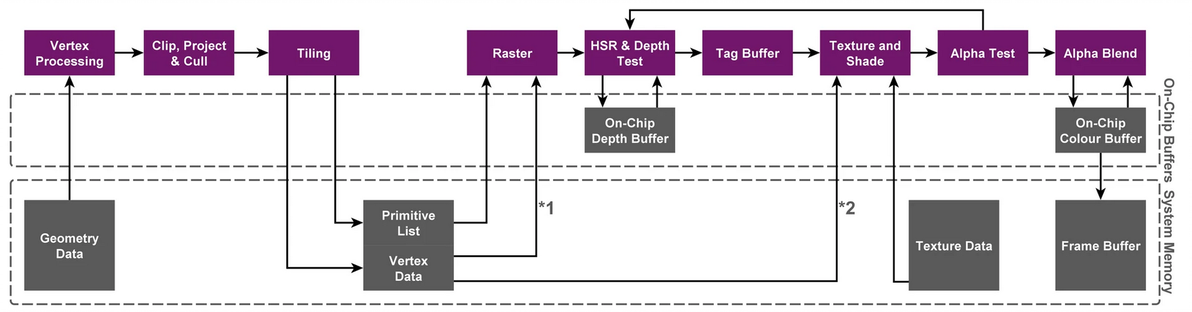

• TBDR

        这里需要注意，第一阶段是执行所有与几何相关的信息，并生成图元列表，确定每个Tile需要绘制哪些图元，然么把这些信息提交给系统内存。

        第二阶段将逐Tile执行光栅化以及后续处理，并在完成后先将结果写到线上内存（Tile Buffer），再写回系统内存。

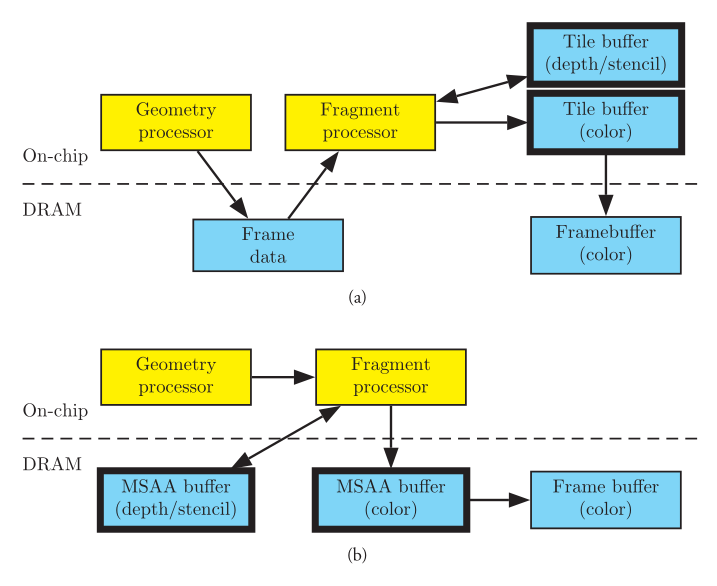

        我们对比下TBDR和IMR的不同点：

        - TBDR Tilling的过程是将Tilling的数据刷到系统内存上，而不是片上内存。

        - 在处理完一个Till之后，架构会将数据传输到片上内存，再传输到系统内存。

        - IMR的几何处理单元和片段处理单元没有中间数据

        - IMR经过片元着色器处理的数据没有存储到片上内存

• TBR渲染顺序

理想情况下TBR渲染顺序

        实际GPU硬件中则是乱序执行

IMR

TBR

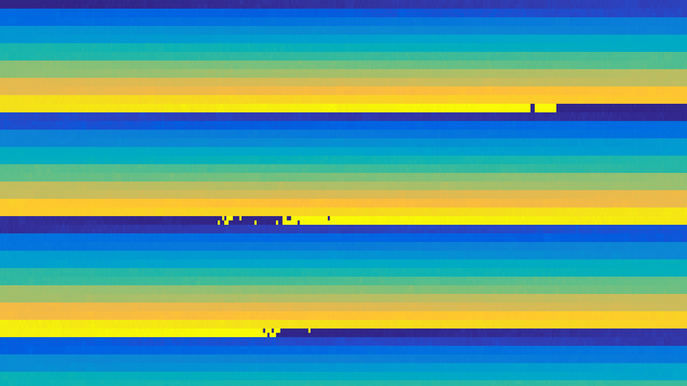

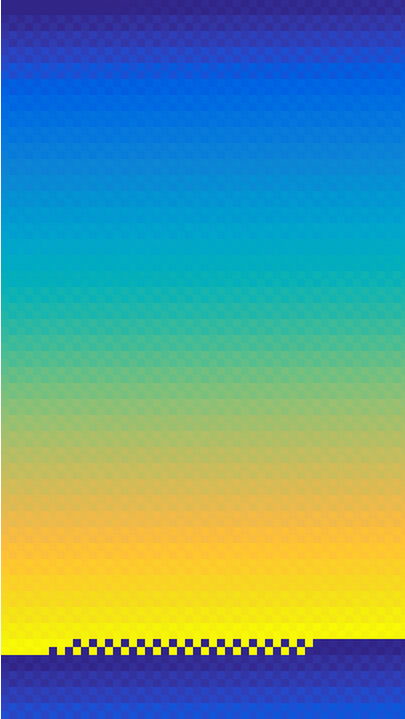

        从蓝到黄表示执行时序（蓝->黄->蓝->黄….）

• TBR的优缺点

优点

        (1）：TBR给消除Overdraw提供了机会，PowerVR用了HSR技术，Mali用了Forward Pixel Killing技术，目标一样，就是要最大限度减少被遮挡pixel的texturing和shading。

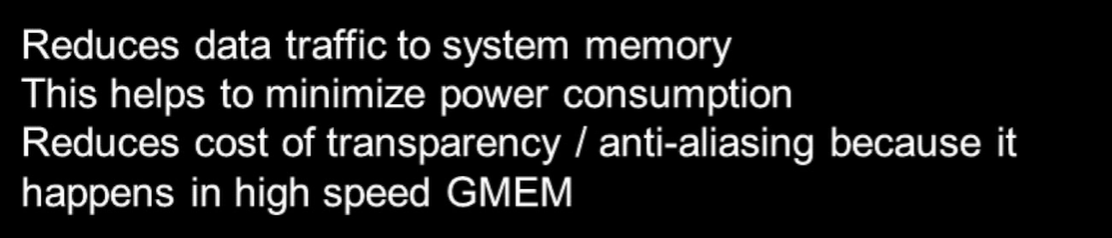

        (2）：TBR主要是 cached friendly, 在cache里头的速度要比全局内存的速度快的多，以及有可能降低render rate的代价，降低带宽，省电

缺点

        (1）这个操作需要在vertex阶段之后，将输出的几何数据写入到DDR，然后才被fragment shader读取。这之间也就是tile写入DDR的开销和fragment shader渲染读取DDR开销的平衡。另外还有一些操作(比如tessellation)也不适用于TBR；

        (2）如果某些三角形叠加在数个图块（Overdraw），则需要绘制数次。这意味着总渲染时间将高于即时渲染模式（不理解）。

• Binning过程/第一个Defer

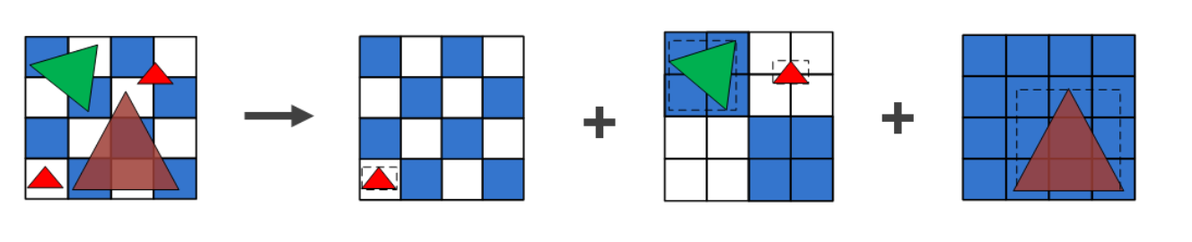

        如上图，如果一个三角形的分布横跨多个Till，那么它将会被多个Till一起渲染。

        此外，如果Tilling阶段特别耗时，那么说明几何阶段的数据可能太多了。

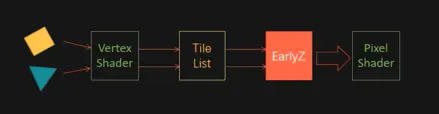

• 不同GPU的Early-DT/第二个Defer（个人理解就是Early-Z）

        TillList会保存Till上所有的三角形列表，难道这些三角形都要进行渲染么？当然不是，所以移动端也需要进行Early-Z操作，不同的GPU架构有不同的处理方式。而Alpha Test，Alpha Blend，关闭深度测试，手动丢弃片元或者手动修改深度值都会使得early-z失效。

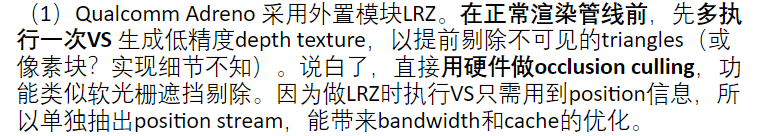

Qualcomm Adreno

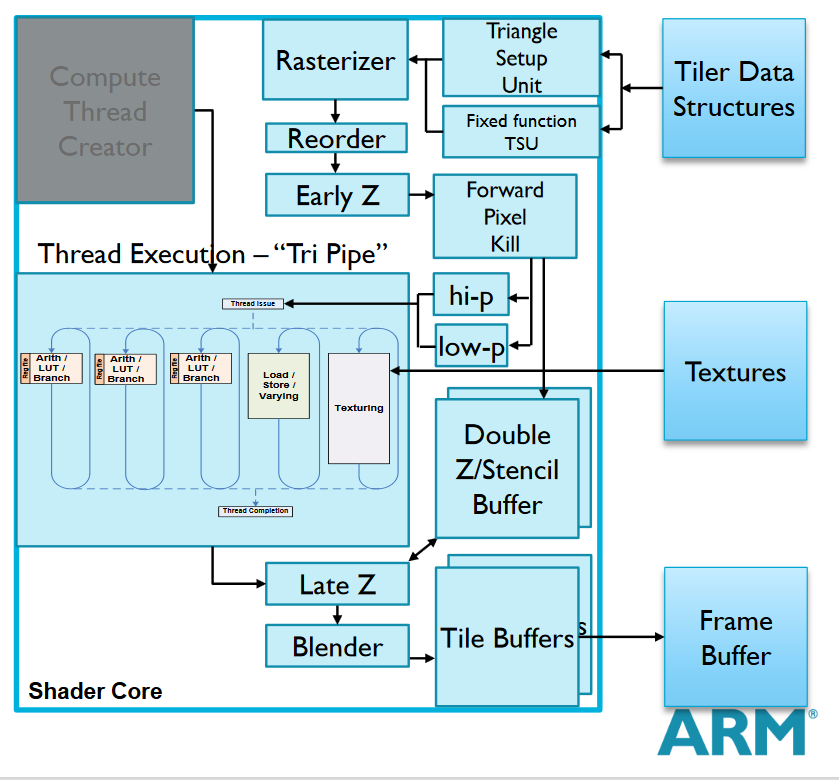

Arm Mail采用Forward Pixel Kill技术

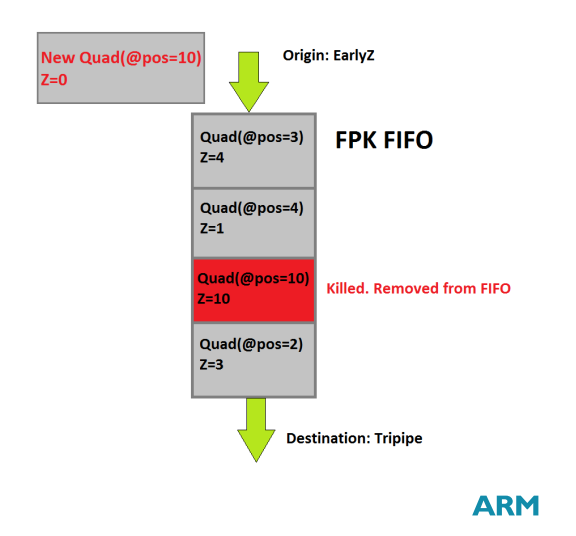

        Pixel Kill技术发生在Early-Z之后，如上图，在Pixel kill序列中有一个2x2的像素块，当后续提交的片元处于该像素且为不透明物体，那么再进行深度比较，如果新提交的片元深度值小于当前的深度值，那么则会舍弃当前的片元

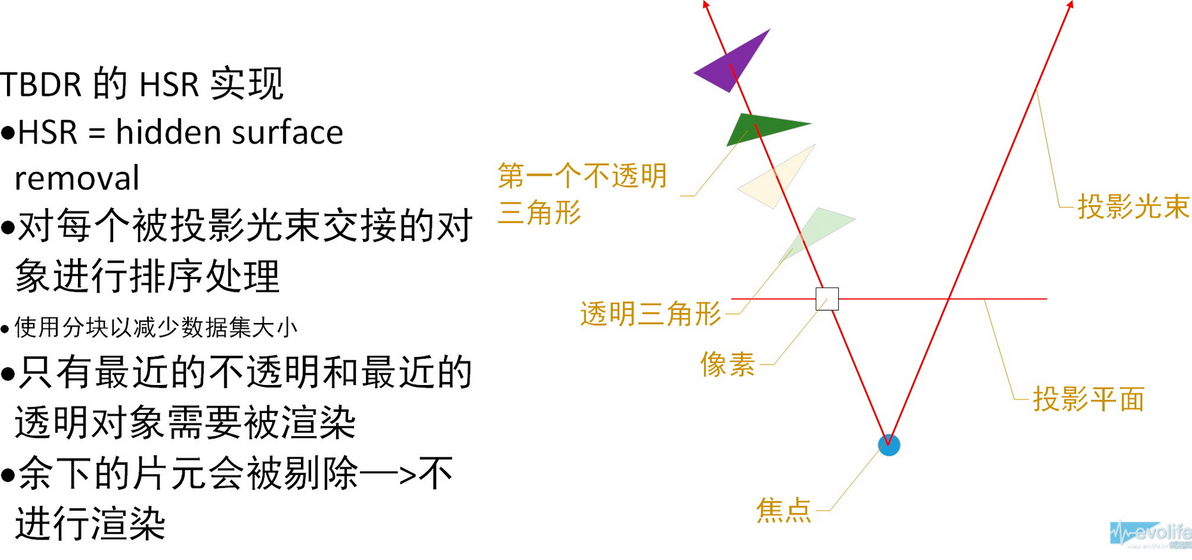

PowerVR的HSR

• 针对TBDR的优化

- 记得不使用Framebuffer的时候clear或者discard

        主要是清空积存在tile buff上的 frame Data，所以在unity里面对render texture的使用也特别说明了一下，当不再使用这个rt之前，调用一次Discard(就是别往GPU的TextureBuffer里渲染东西了)。在OpenGL ES上善用glClear，gllnvalidateFrameBuffer避免不必要的Resolve（till buffer的数据刷新到system memory）行为，本质上是节省带宽

        这里要搞清楚一个问题，RT是什么？

        https://blog.csdn.net/qq_34562355/article/details/91881523

        https://blog.csdn.net/weixin_39106746/article/details/105044892?spm=1001.2101.3001.6650.3&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7EHighlightScore-3.queryctrv2&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7EHighlightScore-3.queryctrv2&utm_relevant_index=6

- 不要在一帧里面频繁的切换framebuffer的绑定

        本质上就是减少tile buffer和system memory之间的stall操作

- 对于移动平台，建议你使用 Alpha 混合，而非 Alpha 测试。

        在实际使用中，你应该分析并比较 Alpha 测试和 Alpha 混合的表现，因为这取决于具体内容，因此需要测量，通常在移动平台上应避免使用 Alpha 混合来实现透明。需要进行 Alpha 混合时，尝试缩小混合区域的覆盖范围

- 手机上如果必须要做Alpha Test，先做一遍Depth prepass（因为alpha test会让early-z失效），参考参考目录的[Alpha Test的双pass 优化思路]

- 图片尽量压缩 例如:ASTC  ETC2

- 图片尽量走mipmap

- 尽量使用从Vertex Shader传来的Varying变量UV值采样贴图（连续的），不要在FragmentShader里动态计算贴图的UV值（非连续的），否则CacheMiss（因为对纹理采样并不是一次性采样一整张图，而是部分采样，所以在UV不连续的情况下，就需要多次采样）

- 在延迟渲染尽量利用Tile Buffer 存储数据

- 如果你在Unity 里面调整 ProjectSetting/Quality/Rendering/Texture Quality 不同的设置，或者不同的分辨率下，帧率有很多的变化，那么十有八九是带宽出问题啦

- MSAA(增加对framebuffer读取的次数)其实在TBDR上反而是非常快速的

        https://www.jianshu.com/p/6bb3a5229a50详情参考这里

- 少在FS 中使用 discard 函数，调用gl_FragDepth从而打断Early-DT( HLSL中为Clip，GLSL中为discard )

- 尽可能的在Shader里使用Half Float，如果Shader中仅有少量FP16的运算，且FP16需和FP32混合计算，则统一使用Float，好处：

（1）带宽用量减少（2）GPU中使用的周期数减少，因为着色器编译器可以优化你的代码以提高并行化程度。（3）要求的统一变量寄存器数量减少，这反过来又降低了寄存器数量溢出风险。具体有哪些数据类型适合用half或者float 或者fix，请查看参考目录的[熊大的优化建议]和[Shader数学计算的优化技巧]

- 在移动端的TB(D)R架构中，顶点处理部分，容易成为瓶颈，避免使用曲面细分shader，置换贴图等负操作，提倡使用模型LOD,本质上减少FrameData的压力
