前言
在以前写的科普中介绍过的HDR10plus，hdr10plus与单层/MEL杜比视界的原理是一样的，都是运用人工设计的动态色调映射数据来告知电视如何处理hdr10视频。
既然他们原理一样的，那么理论上它们是可以互相转换。经过makemkv论坛的大佬们长达数年的研究解析杜比视界，终于有所成就。makmkv论坛的RESET_9999就开发出了专用的工具包，让其成为了可能。但现阶段对杜比视界还没完全解析，但在论坛上讨论来看，现阶段的工具足够用来转换hdr10plus到dolby vision
所需要的工具软件
Dolby-Vision-Tools工具包：https://pan.baidu.com/s/1h83ktyAI6MhHykmsEQczIg 提取码：jjnq
Mediainfo: https://mediaarea.net/download/binary/mediainfo-gui/21.09/MediaInfo_GUI_21.09_Windows.exe
mkvtoolnix：www.fosshub.com/MKVToolNix.html
tsmuxer: https://github.com/justdan96/tsMuxer/releases/download/nightly-2022-01-30-02-00-52/w64.zip
为什么要这么做
有些电影只有hdr10plus的版本，同为动态数据，却没有杜比视界版。有些流媒体的也这样（我说的就是你amzon）。
我在这里是使用的hdr10plus片源是《无耻混沌》的4K UHD碟就是这种类型，这张4K UHD碟支持hdr10plus，但不支持杜比视界，所以这张碟在lg与索尼电视上没有发挥出应有的水平。
当然你可以直接买同时支持hdr10plus与杜比视界的电视，就不用整这些。但是同时支持hdr10plus与杜比视界，画质又很好的电视，只有松下oled电视，但是松下不在国内售卖。
作为国内第一梯队画质的电视，不支持hdr10plus，只好用这种曲线救国的模式。当然这种人工设计动态色调映射对hdr10影片到底有多大提升，就是另外一个争论点了。
这次我就用《无耻混沌》的4K UHD碟作为实验对象。
《无耻混沌》的4K UHD碟信息，可以看出这只是一个hdr10plus视频源
开始，我们要提取出BDMV中视频与音频轨道，我的方法是这样。（当然是mkv文件的话，提取就可以直接用gMKVExtractGUI来提取。）
打开MKVToolNix，拖入index.bdmv
MKVToolNix会分析BDMV中的哪个playlist是主视频文件，例如在这张BDMV中00800.mpls是主视频索引文件
然后我们就可以关掉MKVToolNix了
接下来打开tsmuxer, 拖入00800.mpls，选择主要的视频与音频轨道，进行demux
就这样开始提取，大概需要20分钟

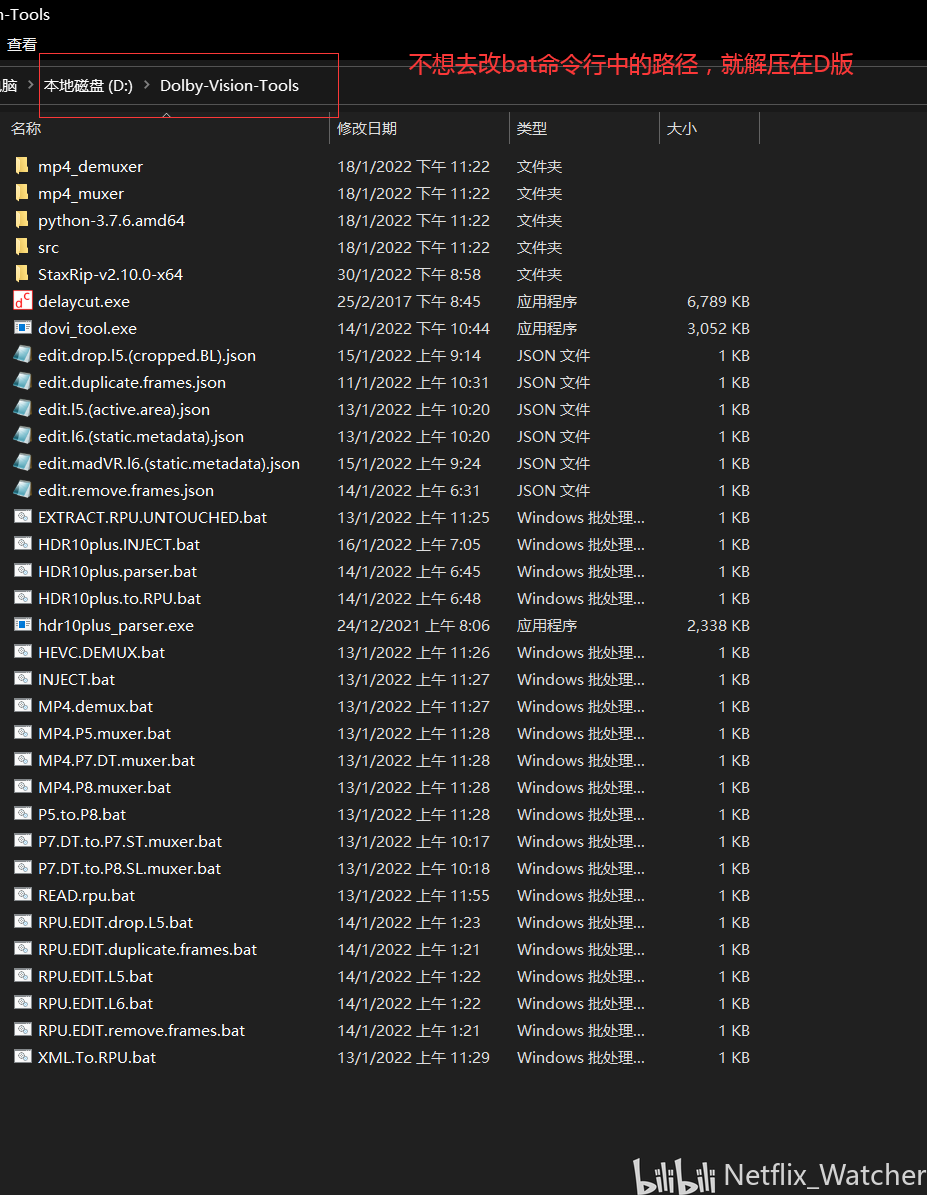

在提取的等待过程，我们Dolby-Vision-Tools工具包解压到D盘根目录，因为准备好的bat命令行默认在D盘上，如果你要放其他盘符，你就只能一个个手动改过去了。
等待结束后，tsmuxer就提取出了这两个轨道，重名成hdr10plus.hevc与dts.dts
看得懂吧
然后放入工具包内
接下来运行工具包里的HDR10plus.parser.bat，开始分析这个hdr10plus的metadata数据
别找错了
最后生成了一个hdr10plus的metadata.json文件
别打开它，，打开它是会卡死你的

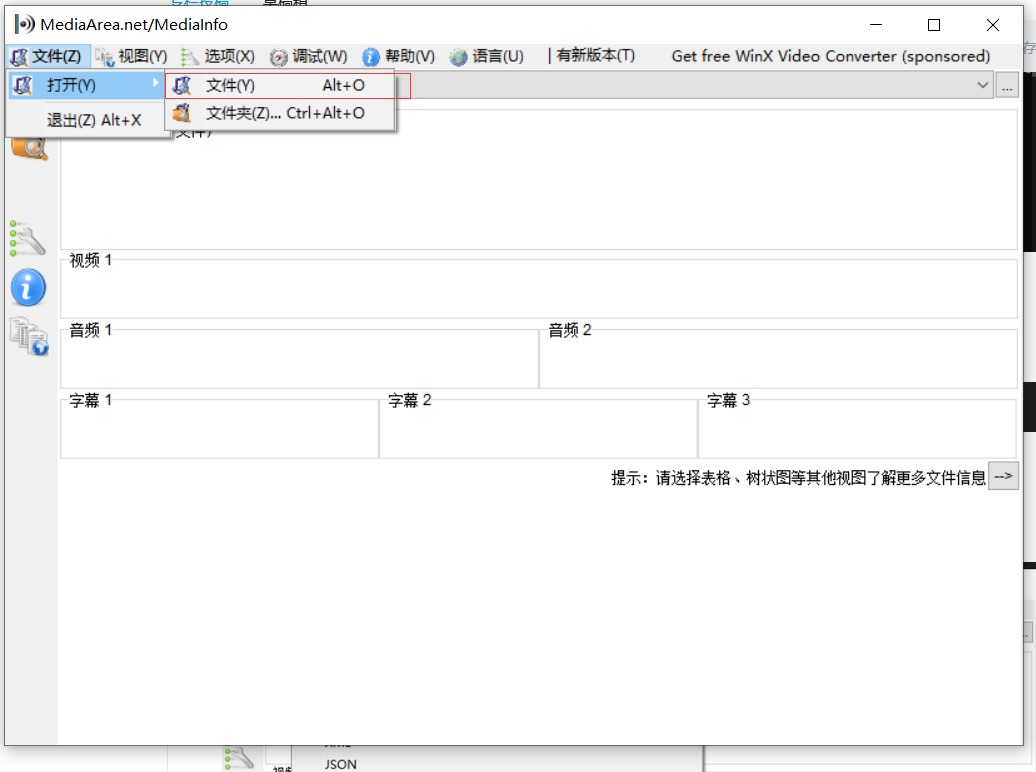

现在打开mediainfo，导入hdr10plus.hevc
点击视图下的树状图
记录下，这个电影的最低与最高亮度，例如这张碟最低亮度是50nit，最高亮度是1000nits。CLL:970nit，FALL：478nits。有些HDR视频源是没有CLL与FALL值，如果没有就统一为0
记下数值，然后可以关掉了

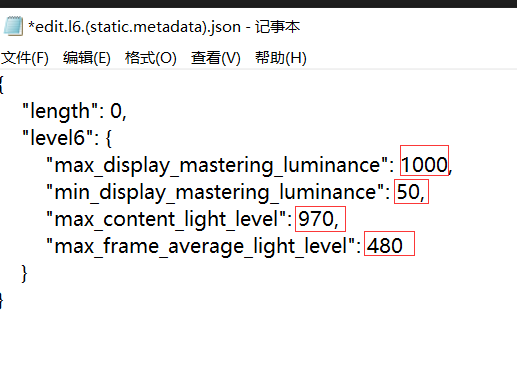

现在我们打开edit.l6.(static.metadata).json文件，开始编辑信息
将50与1000数值输入到这里面，注意填写位置。CLL全称max_content_light_level，FALL全称max_frame_average_light_level
注意位置
然后运行HDR10plus.to.RPU.bat，开始将hdr10plus的metadata.json文件转换成杜比视界的matadata格式
运行的样子
最后我们得到了一个rpu.bin文件，这个就是杜比视界的metadata格式
接下来，hdr10plus.hevc中裁剪出10分钟的片段作为下一个阶段的读取材料
还是运用MKVToolNix来制作
在输出界面中，选择切割模式，前10分钟片段
最后就得到了一个10分钟片段，hdr10plus.mkv文件
这个剪辑过程是无损的，一般只要5分钟
接下来我们启用工具包里的staxrip，如果启动报错的话，可以去下载一个新的
将这个10分钟判断拖入staxrip
然后点击Crop吧
点击吧

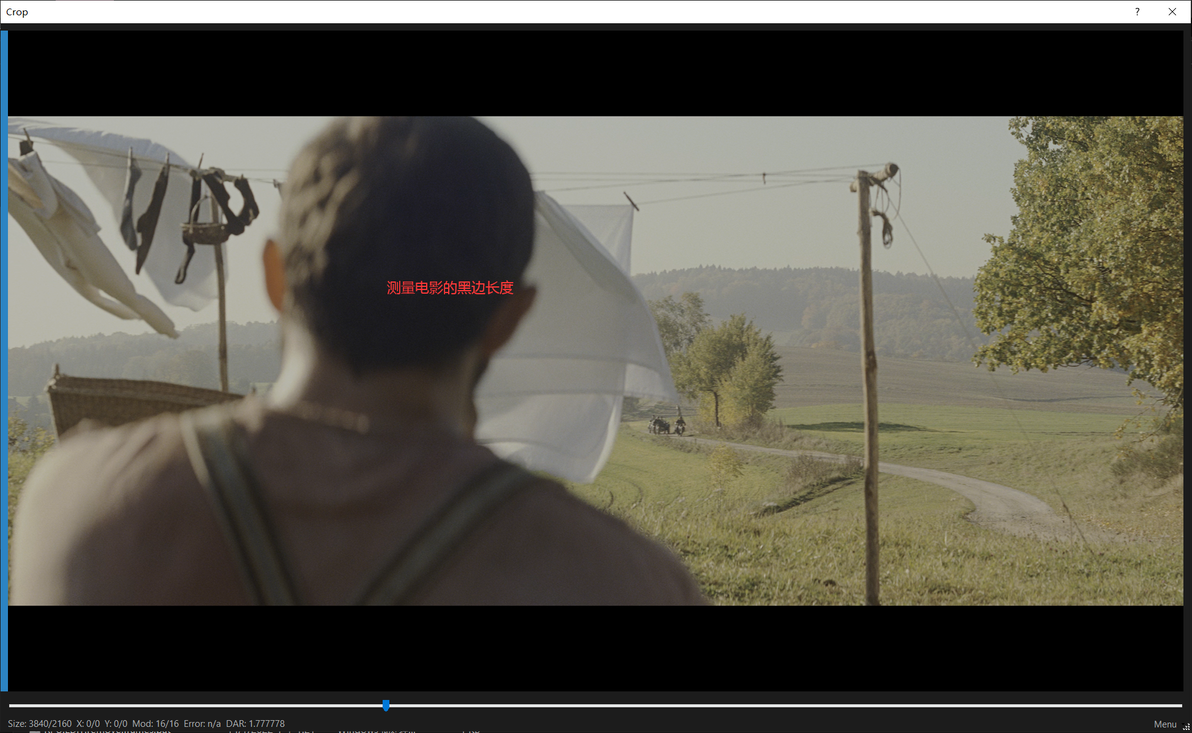

这个步骤就是测量这个电影有没有黑边，有的话黑边是多少
最简单方式就是让软件自动测量
很快，最后测量出来黑边大小为280/280
然后记下这个数值，就可以关闭staxrip，没用了。

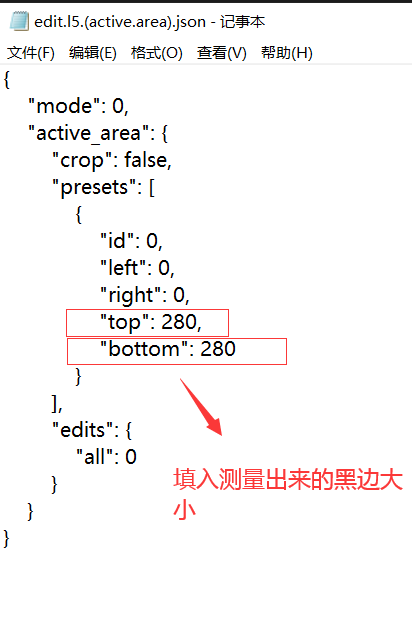

然后打开工具包的edit.l5.(active.area).json文件
别找错了
将黑边数值填入，保存。
有些电影上下黑边有可能不一样大，注意填写位置。甚至有些电影没有黑边
如果你的电影没有黑边，那就是0/0
然后运行RPU.EDIT.L5.bat，进行修改MetaData数值

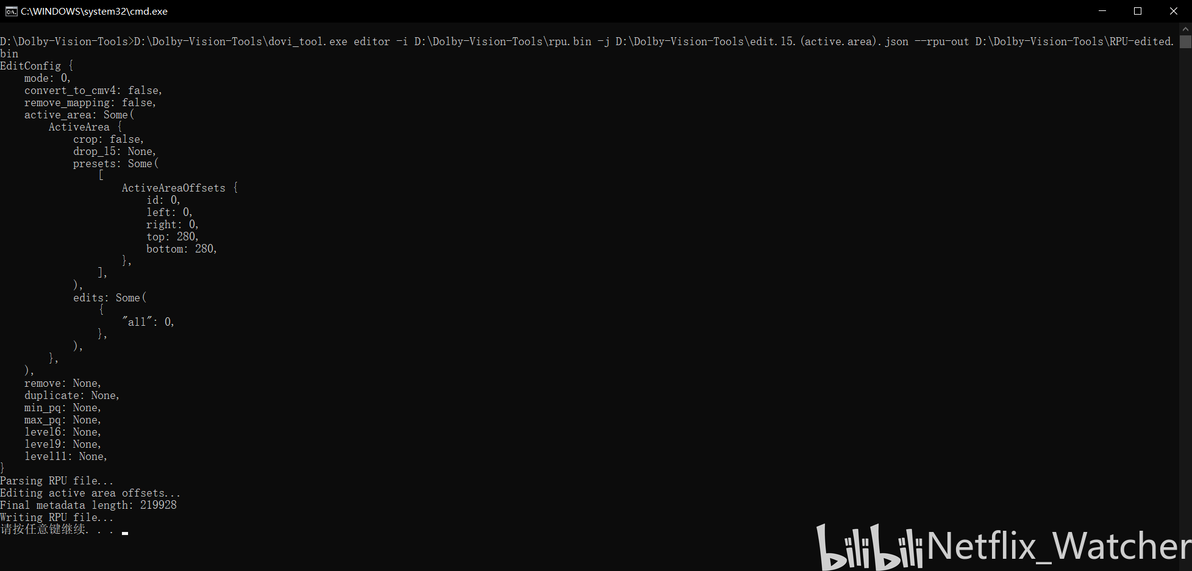

运行成功时的样子
最后我们得到一个全新的杜比视界MetaData数据
接下来我们可以删除那些没用的文件了。而且将RPU-edited.bin重命名为rpu.bin
可别删错了

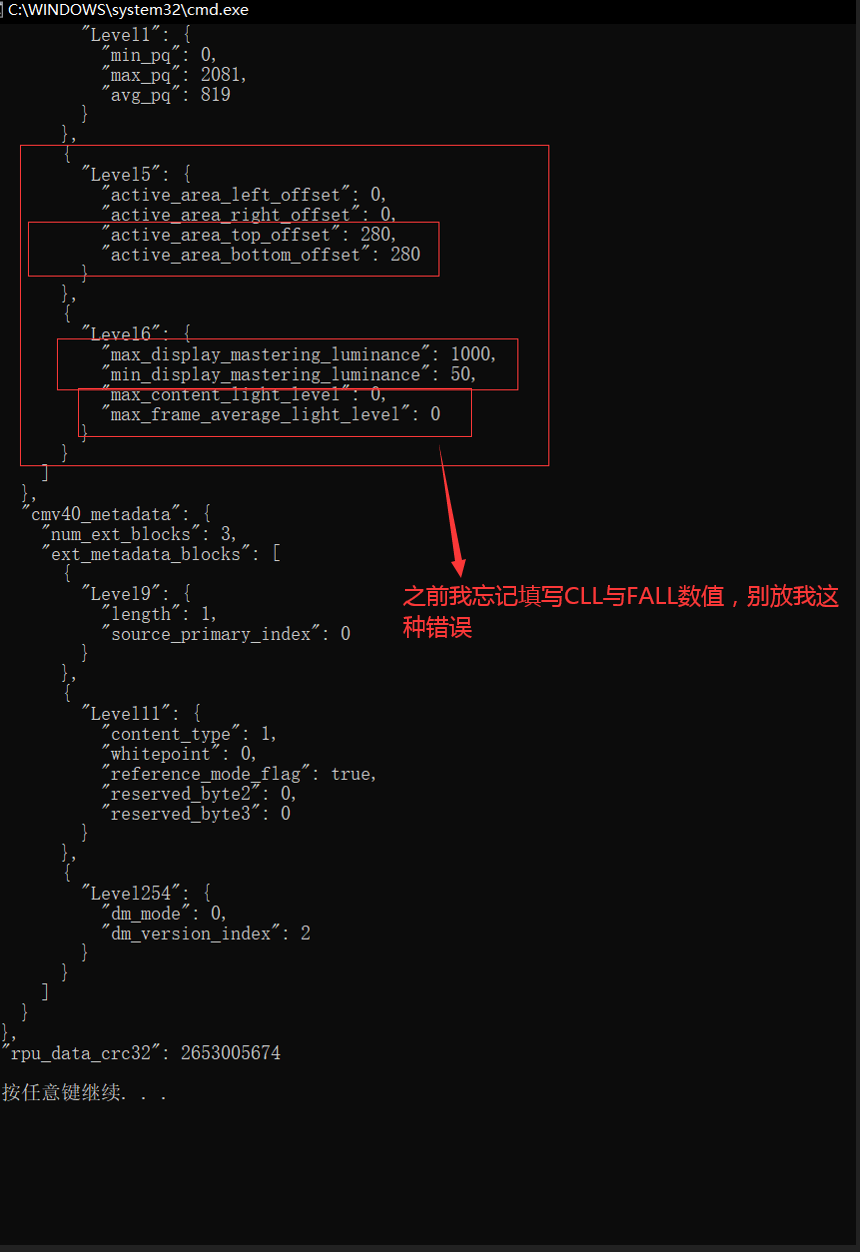

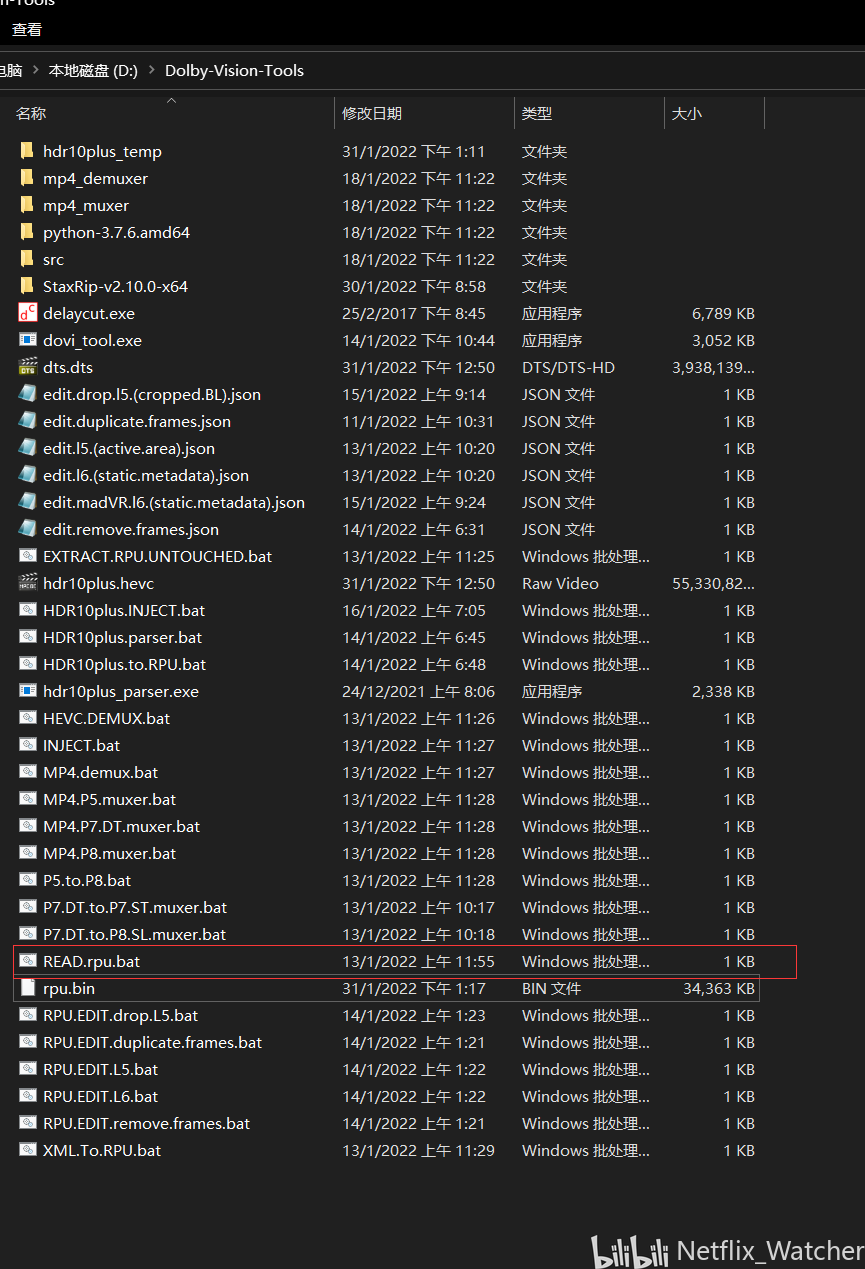

接下来我们查看一下，我们修改后的rpu.bin是什么样子。运行READ.rpu.bat
READ.rpu.bat
可以看到我们之前修改的数值，都应该要正确出现

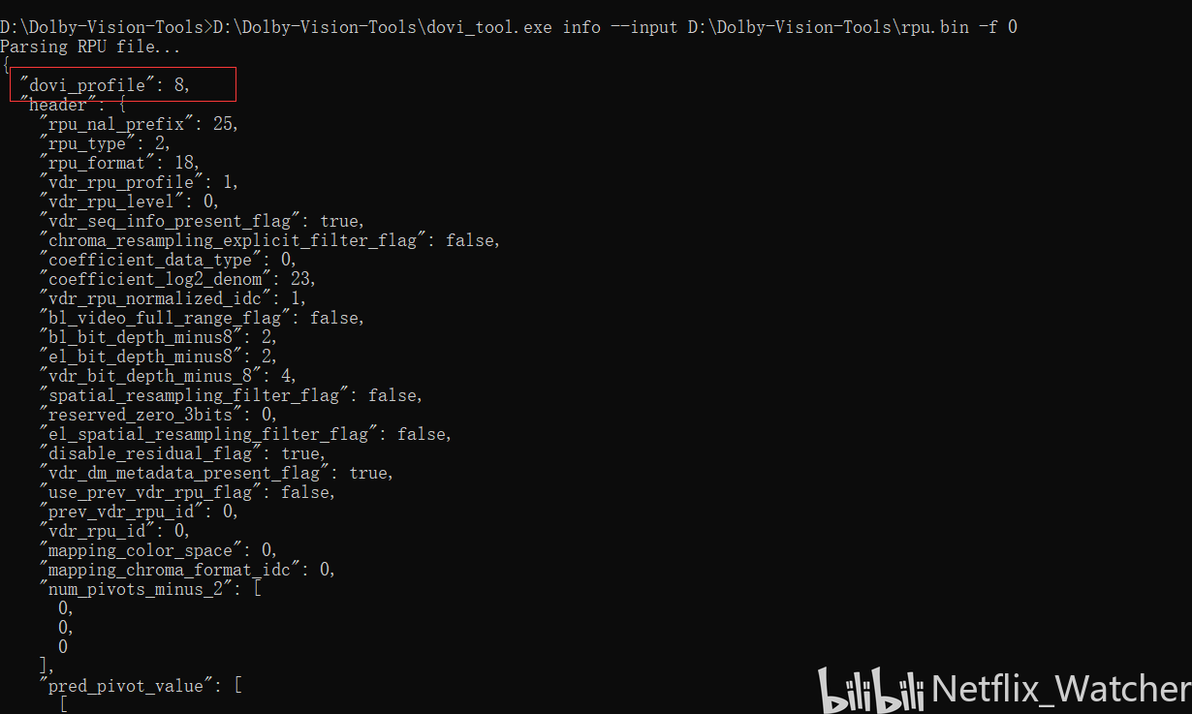

往前拉，你可以看到这也是一个profile 8的杜比视界配置文件
关掉这个吧，只是查看一下信息而已。
接下来把最初的hdr10plus.hevc，重命名为hdr10.hevc
运行INJECT.bat，开始注入杜比视界数据
运行时的样子

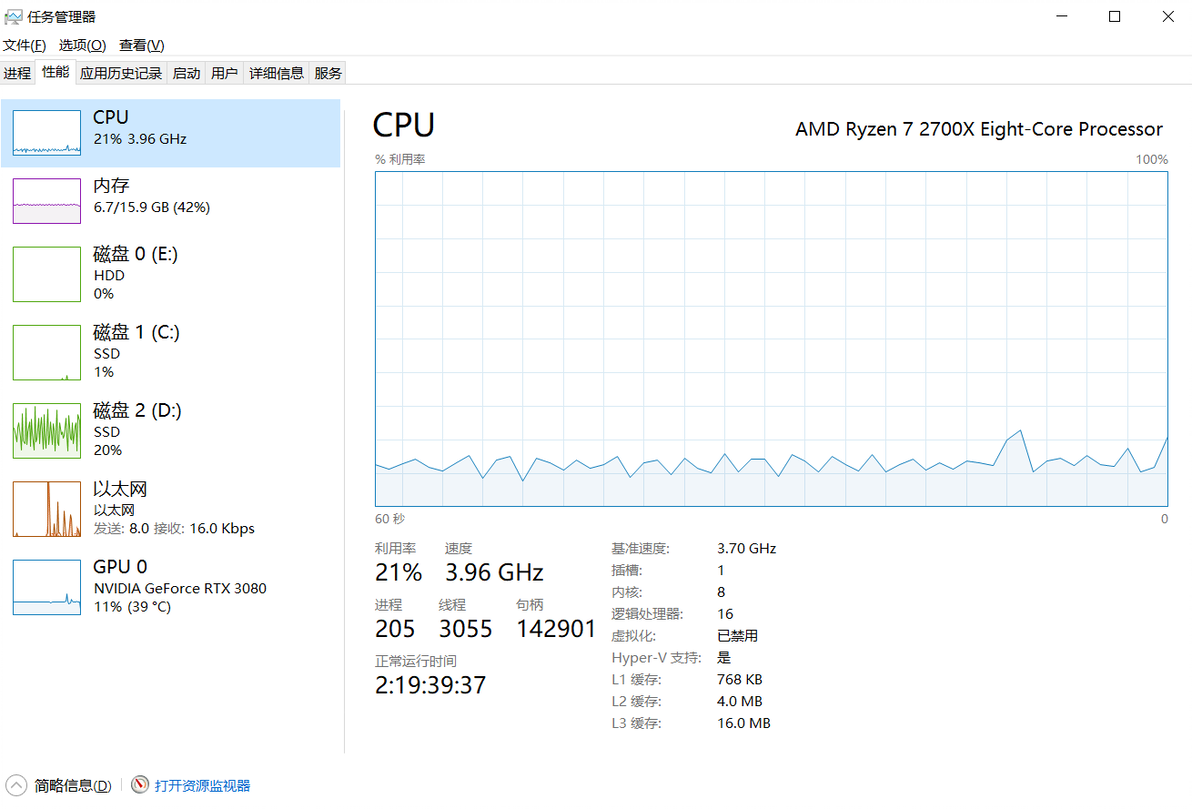

运行过程中，CPU与内存占用都挺大的
结束时的样子

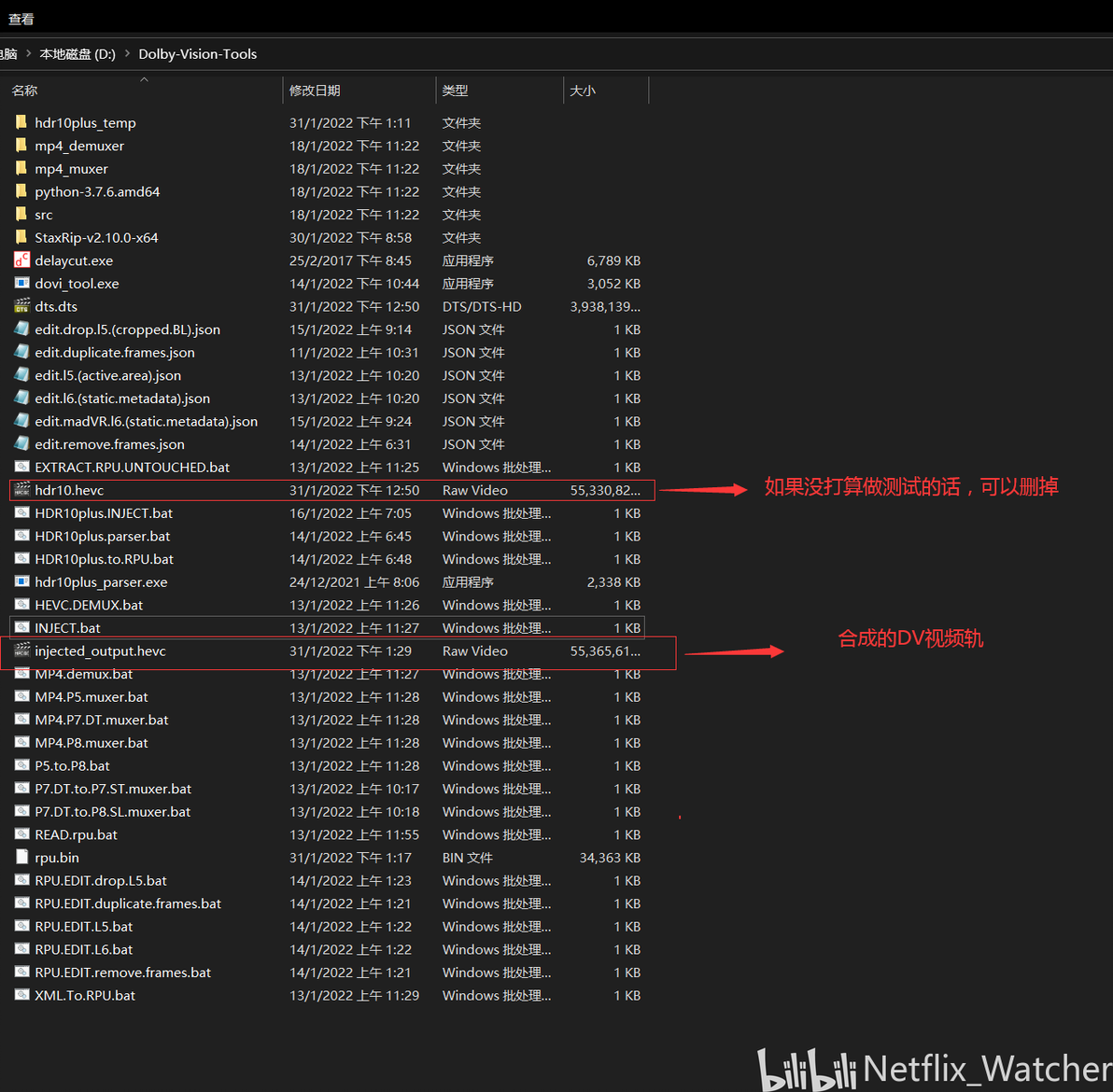

最后生成了一个injected_output.hevc文件，这个就是合成好的DV视频轨道
最后把它与dts音轨一起封入mkv即可（最新的mkvtoolnix可以直接制作dv mkv文件了）

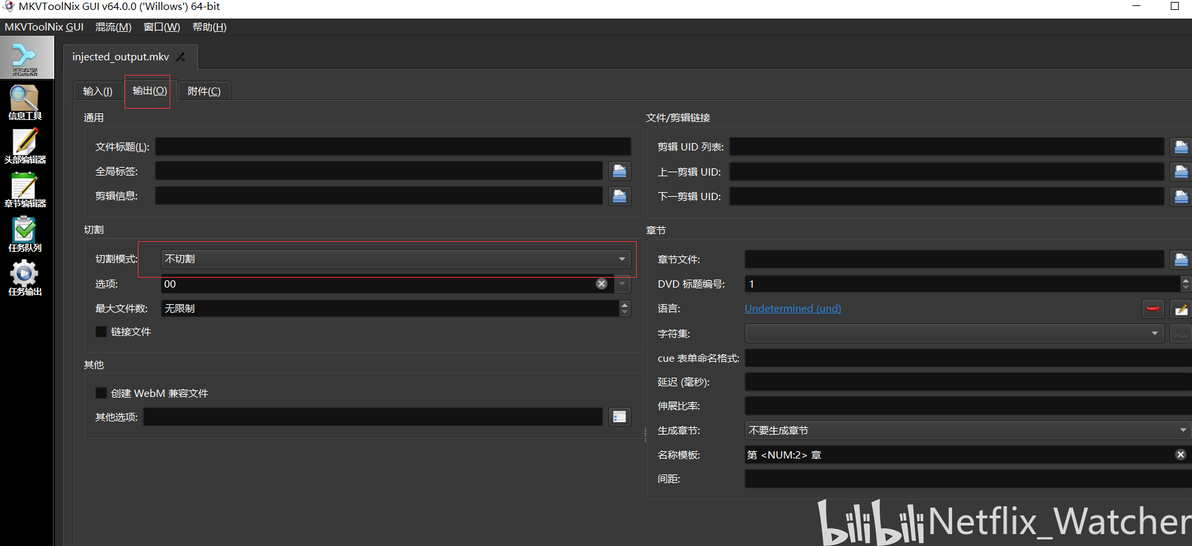

如果你刚刚裁剪时没有关闭它，别忘了把切割模式关了
结束后就大功告成
最后看一下这个dv mkv的媒体信息，是一个profile8的MEL杜比视界
diy视频的话，现在民间组织会更推荐使用profile 8来配置杜比视界，看起来是有更好的兼容性
这个生成dv mkv文件,就是从hdr10plus转换而来。可以给z9x,dune播放激活杜比视界。
或者在shiled tv/索尼电视这类杜比视界兼容设备，配合kodi dv版来激活杜比视界
kodi dv版：https://www.kodinerds.net/index.php/Thread/69428-Maven-s-Kodi-Builds-f%C3%BCr-Android/
但是lg电视自带的播放器无法使用dv mkv文件，只能制作传统的dv mp4文件
我们将injected_output.hevc重命名为dv.hevc
别找错了
然后我们要把这个视频轨道与音频一起封入mp4。但是就这个《无耻混到》例子来说，它的音轨是DTS，而mp4对dts支持并不友善，lg也无法解码dts。
好在大部分UHD 4K碟里都有AC3音轨，提取来用就好。没有的话只好手动转换了。
所以我把dts转换成了ac3音轨，这个转换过程，我用到了eac3to，具体怎么用就不详细介绍，有兴趣可以查百度命令行怎么写。
eac3to：https://www.videohelp.com/download/eac3to334-UsEac3to132.zip

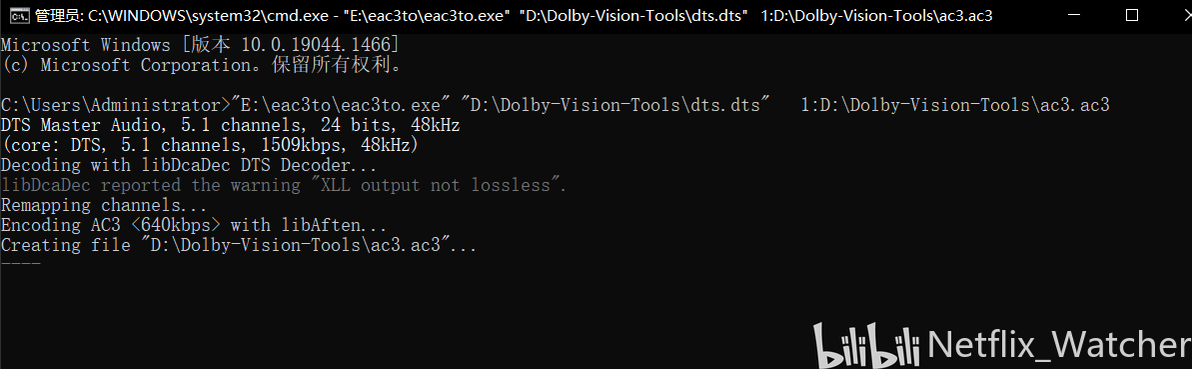

这个例子的命令行是这样写的(第一行），可以自己学着变通
然后就得到了一个ac3文件

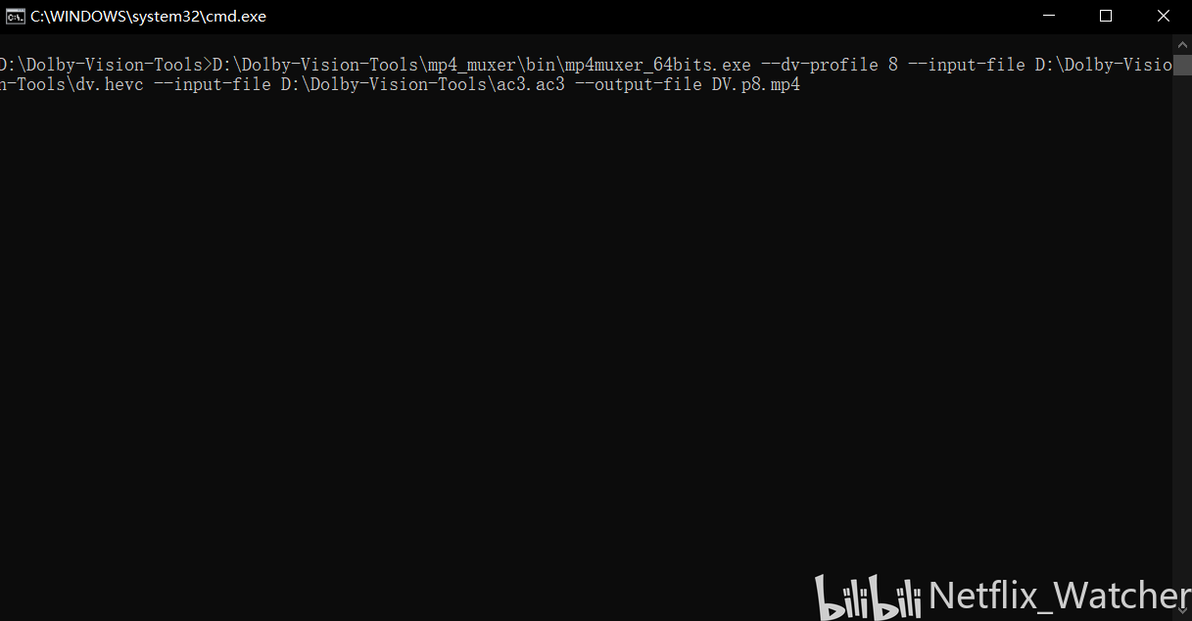

运行MP4.P8.muxer.bat，就开始合成
结束后我们就得了一个DV mp4，可以给lg电视的自带播放器播放
DV MKV文件 在shiled tv/索尼电视 配合kodi dv上的效果
电视也进入杜比视界模式

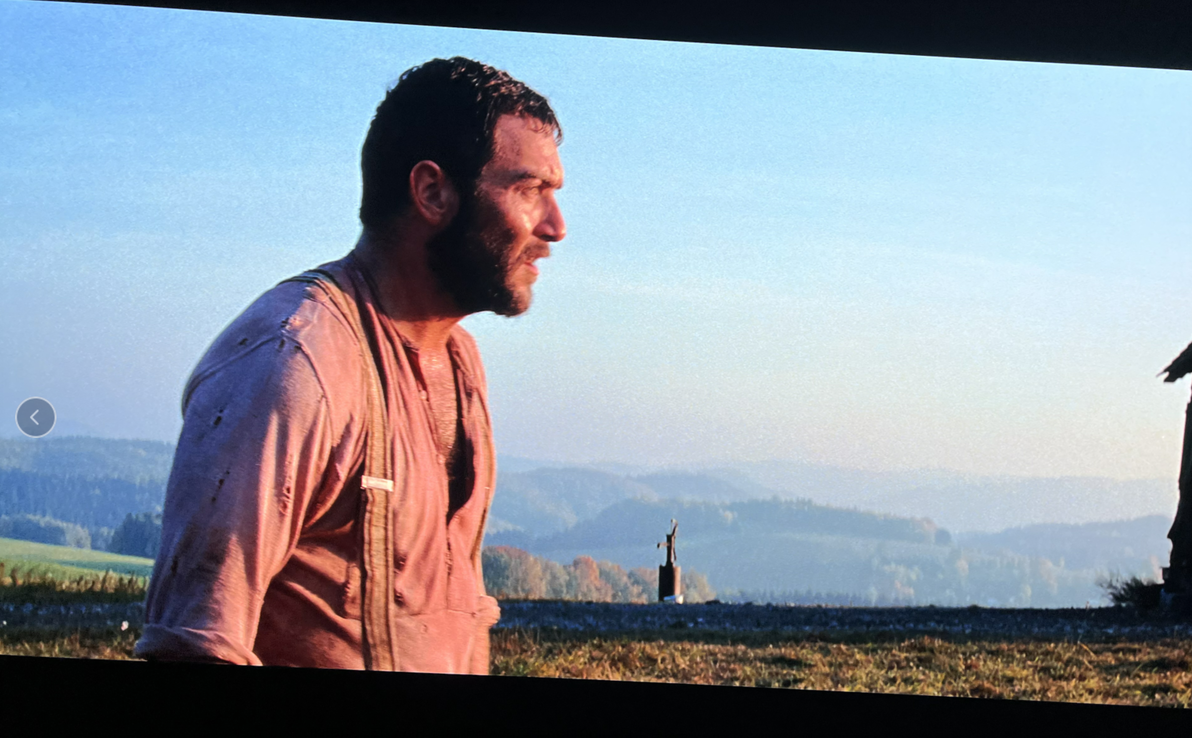

画面没有异常
DV MKV播放成功
现在试试DV MP4 在lg电视上的表现
LG的播放器也识别到了VISION
画面没有异常
DV MP4播放成功
完结散花！！！！！！！！！
最后
以上的教程中命令行，并不绝对，有经验的用户可以自己调整。 这个工具包是非常强大的，现在也还在更新，有条件的可以去原作者github上探讨各种各样的细节。
我摸索这个工具也有3个月之久了，能做到的事情很多很多。
最后hdr10plus转dv，是否是正确的的转换，就需要大量的用户进行对比。特别是拥有松下oled电视的用户，可以对比转换版dv与原版hdr10plus是否有区别。
民间DV技术还会继续发展，以后可能会有一键式的吧。
