8款杜邦线评测
声明：所有杜邦线均为个人自费购买，测试过程尽量保持客观公平，做这个测试也是为了更多电子爱好者考虑，最后列出了店铺名称的行为是双刃剑，好也不好。
目录：
1-前言
2-杜邦线购买
3-杜邦线测试
3.1 电阻测试
3.2 导线芯数计数
3.3 导线材质判断和端子材质判断
3.4 杜邦线的外观比较
4-购买记录
5-结论
1-前言
杜邦线，非常常用的电子配件，我们设计电路板的时候，会预留一些排针/排母接口，这些接口就是用来连接杜邦线，或者直接插上对应的模块。
2.54mm是一个常用的间距，这个间距的排针，排母被广泛应用在电路板上，本次测评我选择的是20cm，母对母杜邦线。因为其他规格的不是很常用，所以没有购买。
2-杜邦线购买
本次测评选择了几个粉丝量较大的店铺，同时也有我之前推荐过的店铺。一共选择了7个店铺，买了8种标价的杜邦线。杜邦线的规格均为40P，20cm/21cm长度，2.54mm间距，彩色杜邦线
3-杜邦线测试
3.1 电阻测试
我们使用杜邦线就是来连接电路的，一个电阻测试可以反映出很多数据，比如杜邦线的材质。因为我手里的万用表比较便宜（测量精度不是很高），但是我还想选择直接测量电路就行比较，所以我选择了多根杜邦线串联进行电阻测量。
① 开始我选择单根杜邦线直接插在排针上，后边发现不是很好插，所以改变了方案。

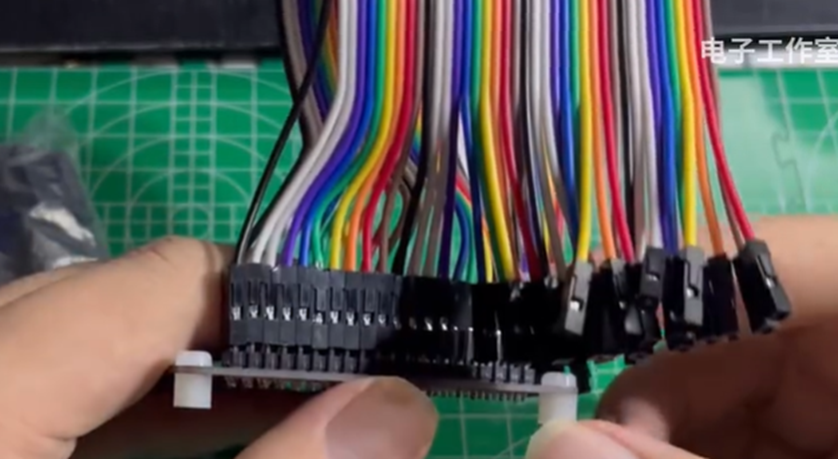

② 每个编号杜邦线都取出8根做成一排

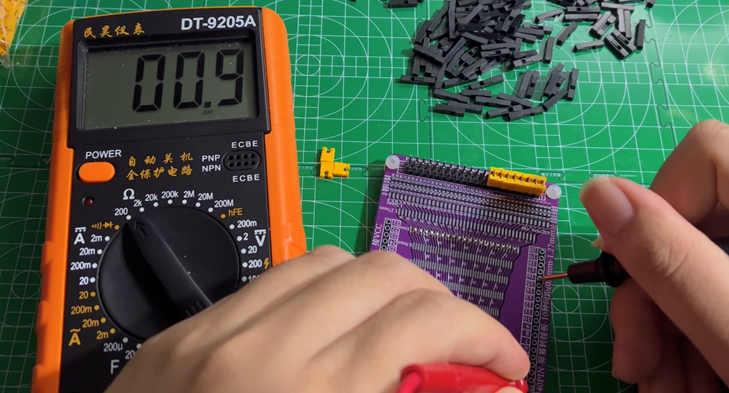

③ 先测量PCB的电阻,排针位置用短接帽短接（认为短接帽电阻极小）
④

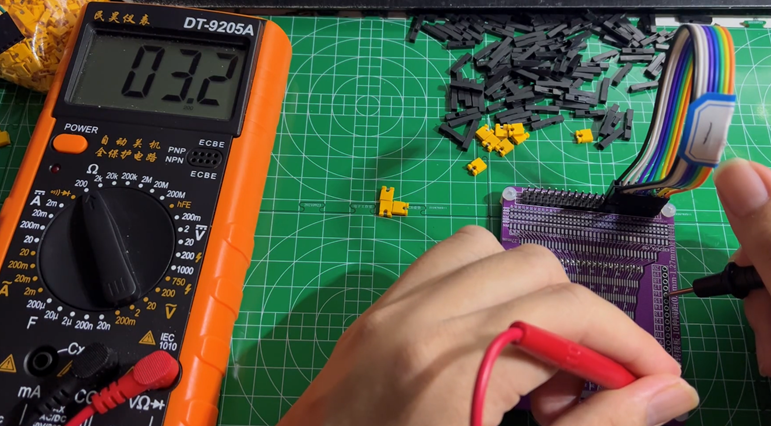

测量8根杜邦线串联阻值
⑤ 计算杜邦线阻值
特别说明，因为测试过程中电阻值会有波动，以稳定后的较小阻值为准进行计算。
一号杜邦线的单根阻值为（3.2-0.9）/8=0.2875Ω

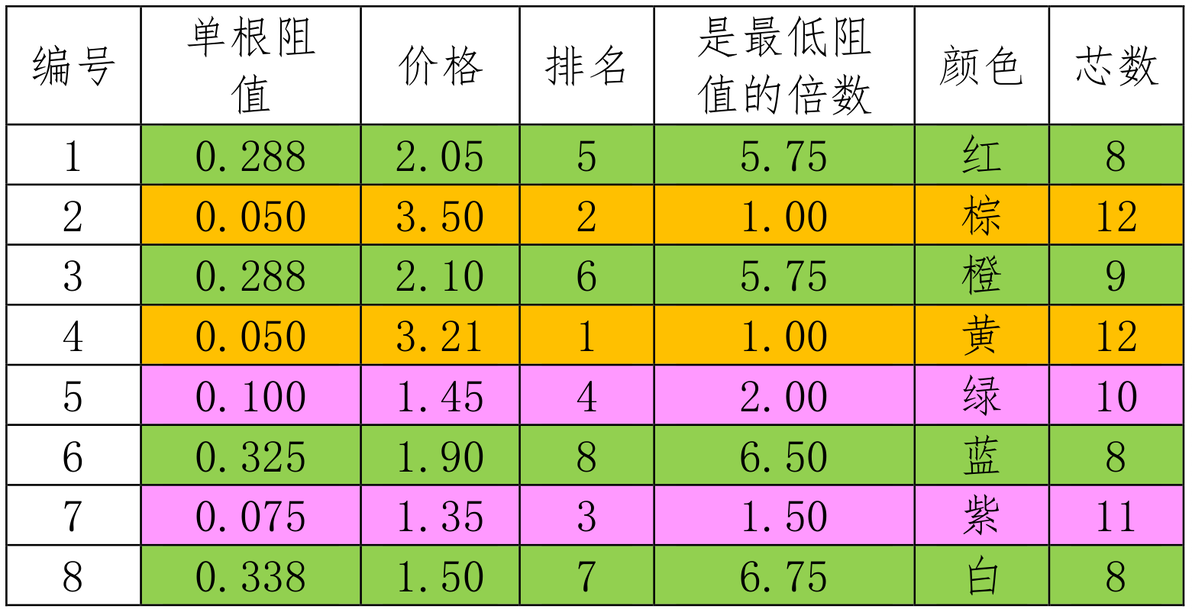

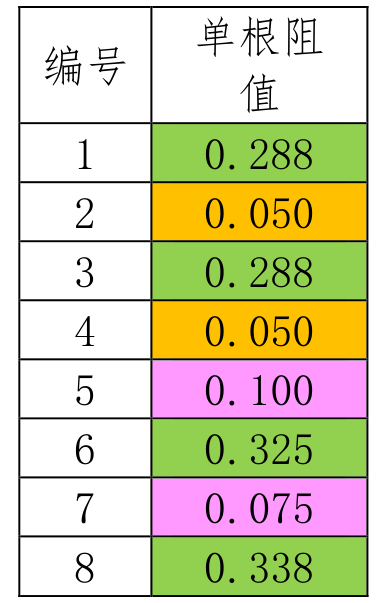

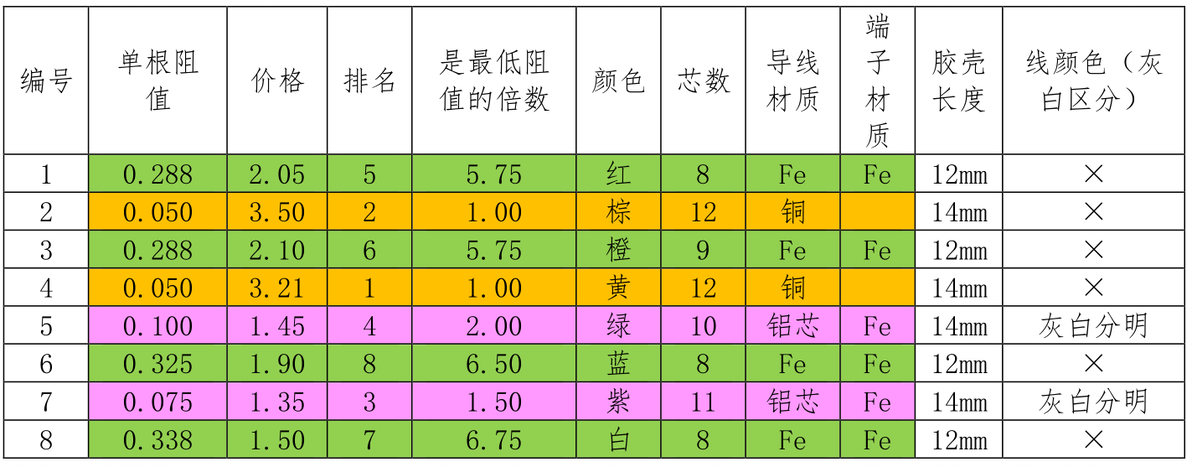

⑥ 重复上述步骤，算出所有杜邦线的阻值，结果如下表，颜色分为三种，橙黄色为阻值最低，粉色为阻值居中，绿色为阻值较大。从表中看出有些标号的线来自一个厂家生产
3.2 导线芯数计数

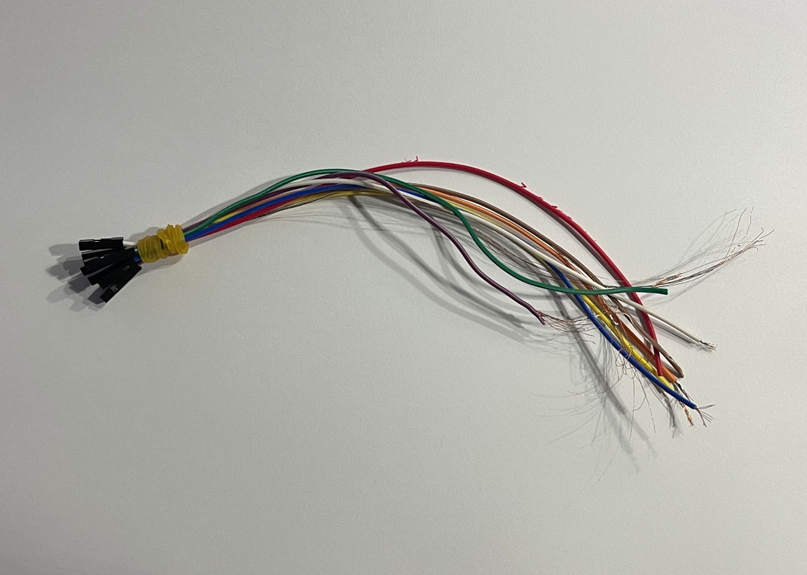

这个步骤是：每种杜邦线上取出一根作为测试对象，剥开杜邦线，数一下有多少根线（铜线，铝线，铁线）
因为线比较细，无法贴标签，这里我选择了根据颜色判断属于哪个编号，具体的测试结果看下表
从表中可以看出，阻值较低的线芯数是比较多的。我也搜索了价格5毛/根的硅胶杜邦线，它们的芯数是30，确实可以做到更低的电阻。表中电阻比较大的杜邦线，虽然芯数和好的杜邦线不是成倍差距，但电阻差距却更大，这是因为材质。
3.3 导线材质判断和端子材质判断

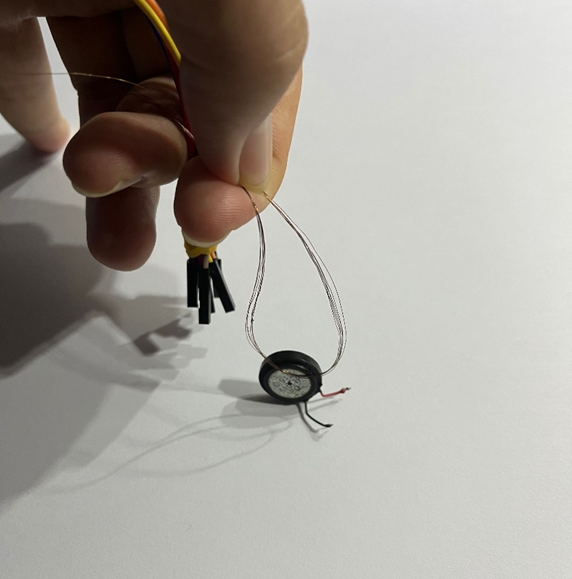

这个判断是基于肉眼观察和磁铁的测试，用刀刮开导线，看一下反光的颜色判断是否为铜芯，用磁铁吸一下杜邦线，看一下是否是铁芯。下图中为1号杜邦线的测试图，不用剥开也能直接吸到磁铁。
最终的材质测试结果如下表
3.4 杜邦线的外观比较

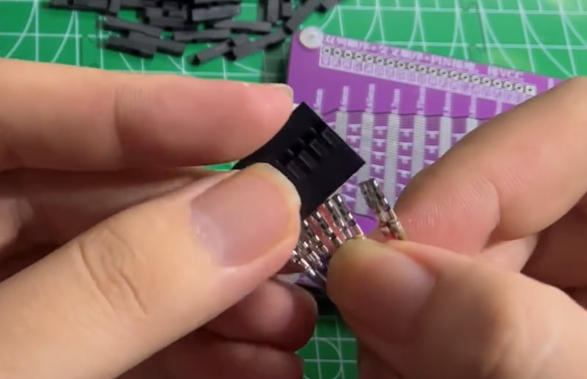

杜邦线的外观包括胶壳长度，颜色区分度，是否柔软等。我所购买的8种杜邦线没有太硬的，胶壳长度分12mm和14mm两种，颜色区分度主要是说灰色和白色。具体可以看下表,这个数据没有高低之分

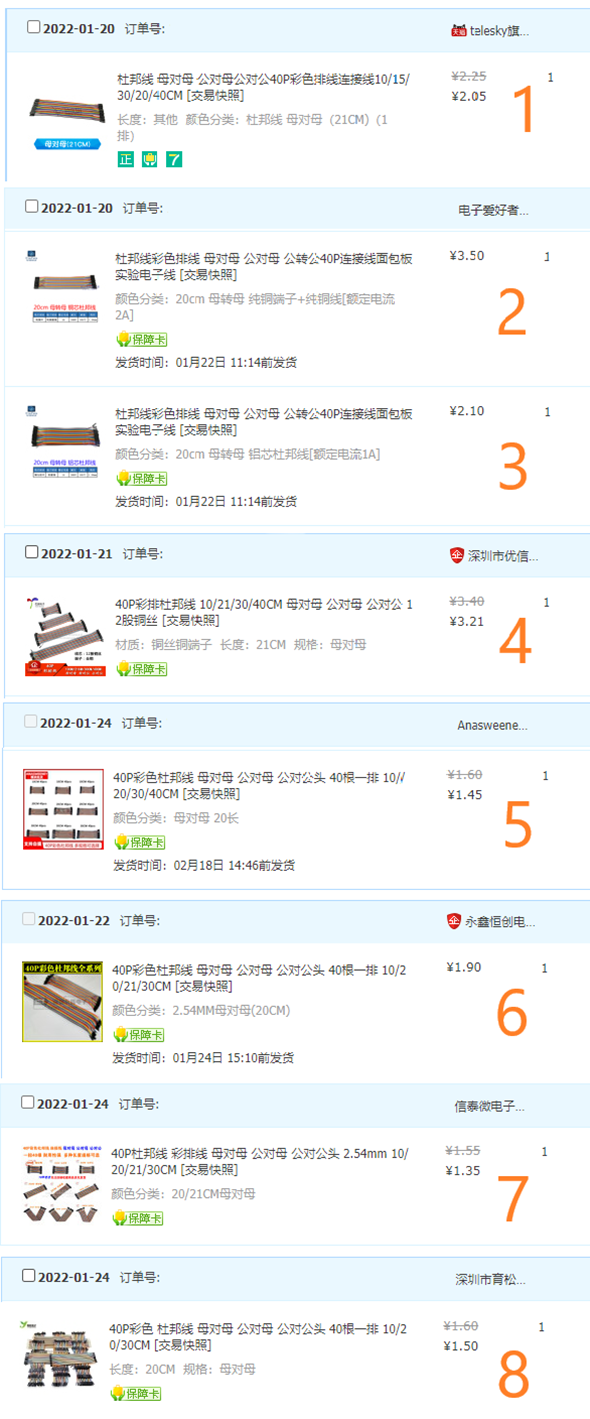

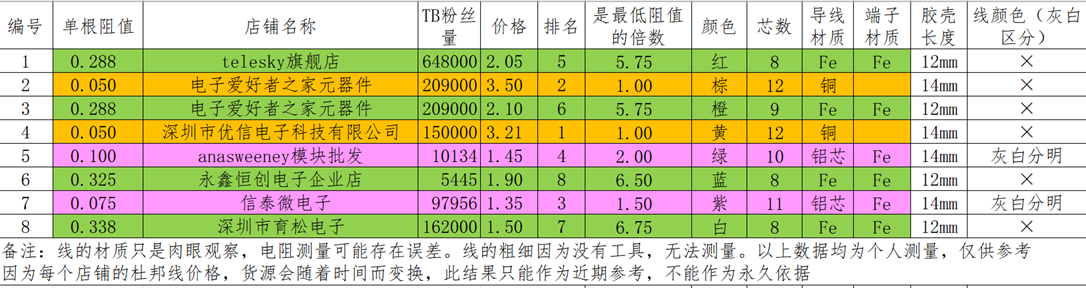

4-购买记录（图片经过处理）
5-结论
最终总结：本次挑选的杜邦线算是比较常用的杜邦线，也是大部分选择的规则，单根阻值最低50mΩ，我觉得已经可以了，如果你对杜邦线有更高的要求，可以去买5毛/根的，阻值应该更低。当然也可以自己制作。
具体选择使用哪种杜邦线，每个人都有自己的考量，比较邮费，顺路买的，等很多因素。
文稿优先发布，视频暂未发布，测试过程视频可见
