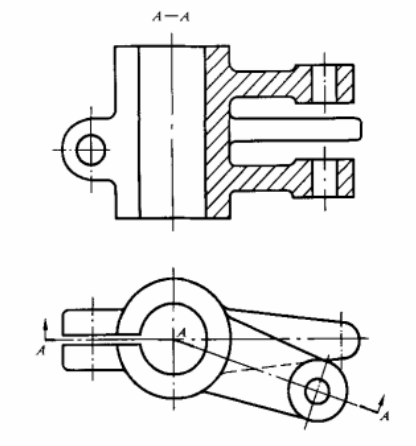

国家标准GB/T 4458.6-2002 《机械制图 图样画法 剖视图和断面图》中第4.4条规定：零件上的筋、轮辐、紧固件、轴其纵向剖视图通常按不剖绘制。第5.4条规定：...当剖切产生不完整要素时，按不剖绘制，如图1所示的臂。

图1

但在绘制Solidworks工程图的剖视图中，默认状态会把国家标准不要求画剖面的零件也画了剖面，如何把规定零件的剖面符号（剖面线）消除，下面介绍两种方法。

第一种方法：在工程图的剖视图属性进行操作。

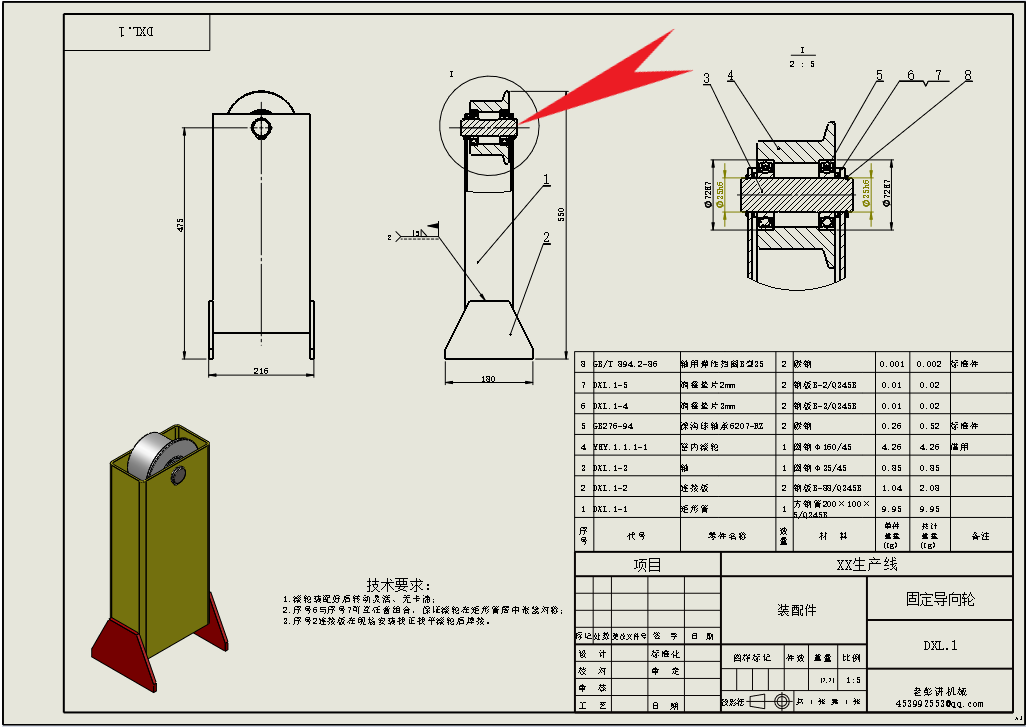

以图2的导向轮轴为例，把导向轮轴的剖切面剖切符号（剖面线）消除。

图2

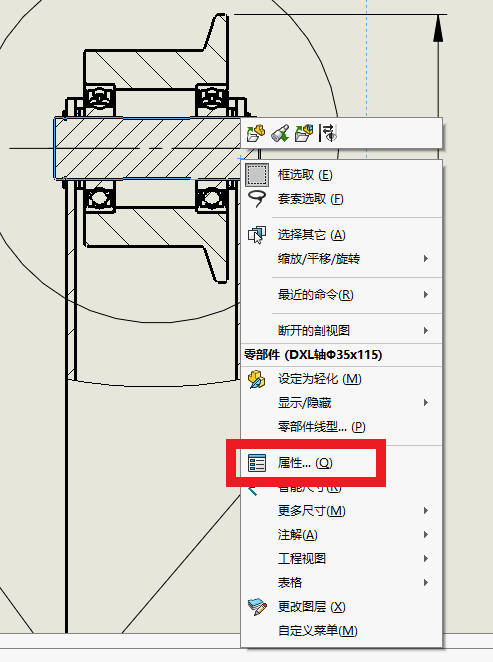

1、在剖面视图（图3红色框内）上单击鼠标右键，弹出菜单（图4）；

图3

图4

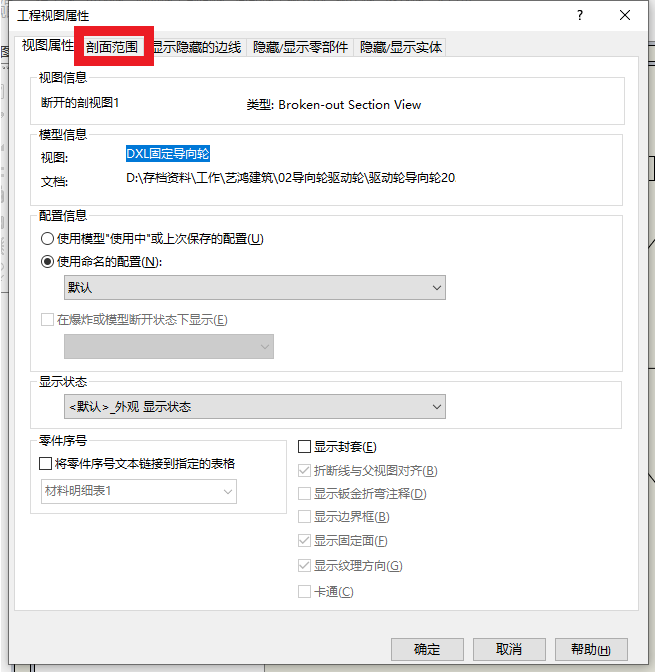

2、在弹出的菜单（图4）中点击“属性”（图中红框所指），弹出“工程视图属性”窗口（图5）；

图5

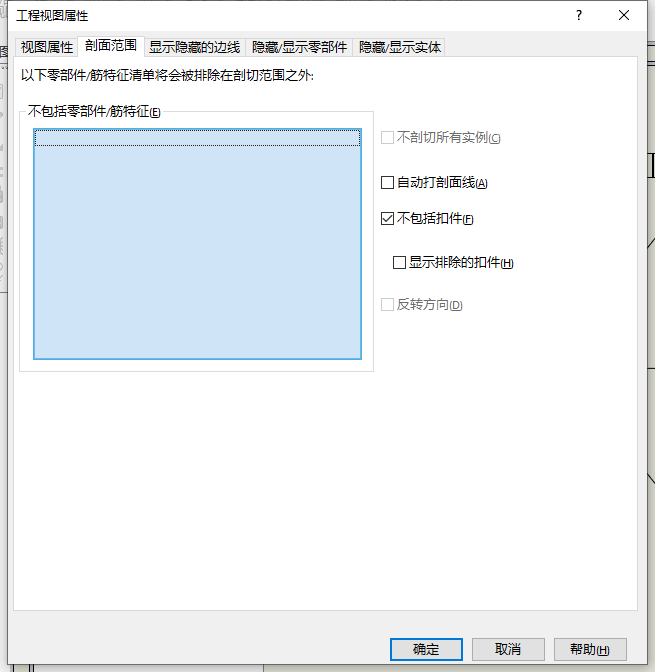

3、在“工程视图属性”窗口（图5）中，单击“剖面范围”（红色框），出现图6所示界面；

图6

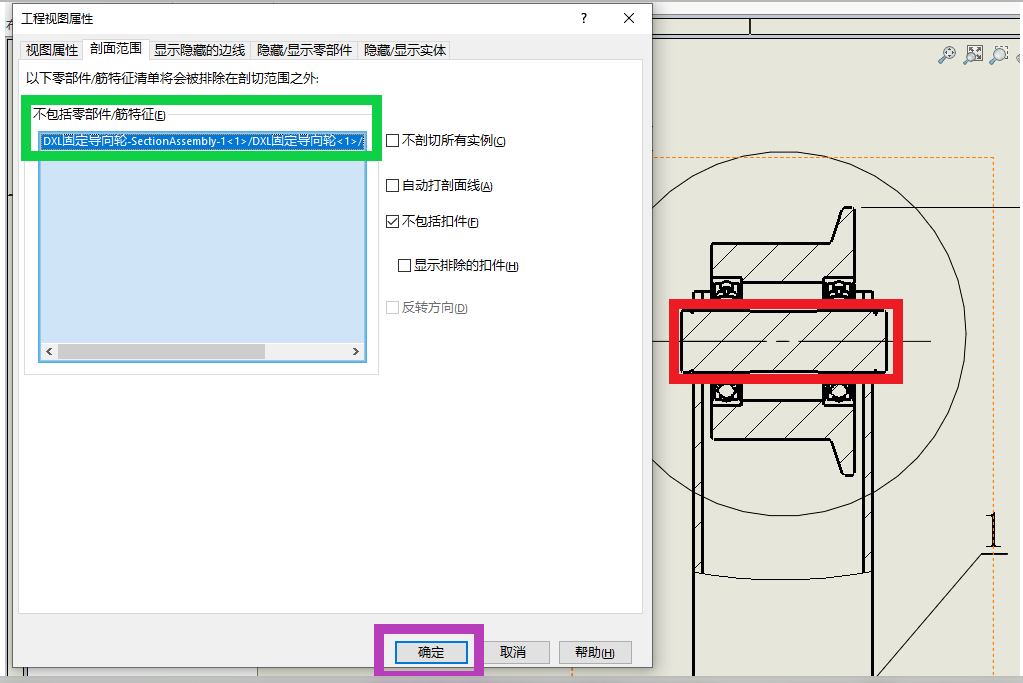

4、在工程图中点击选中轴（图7红框内），这时，工程视图属性的“不包括零部件/筋特征”下添加了零件（图7绿框内），再点击“确定”（图7紫框内）；

5、这时可以看到导向轮轴的剖面线消失了（图8，可与图3对比）。

图8

第二种方法：在零件的文件属性进行操作。

还是以上图（图1）为例.

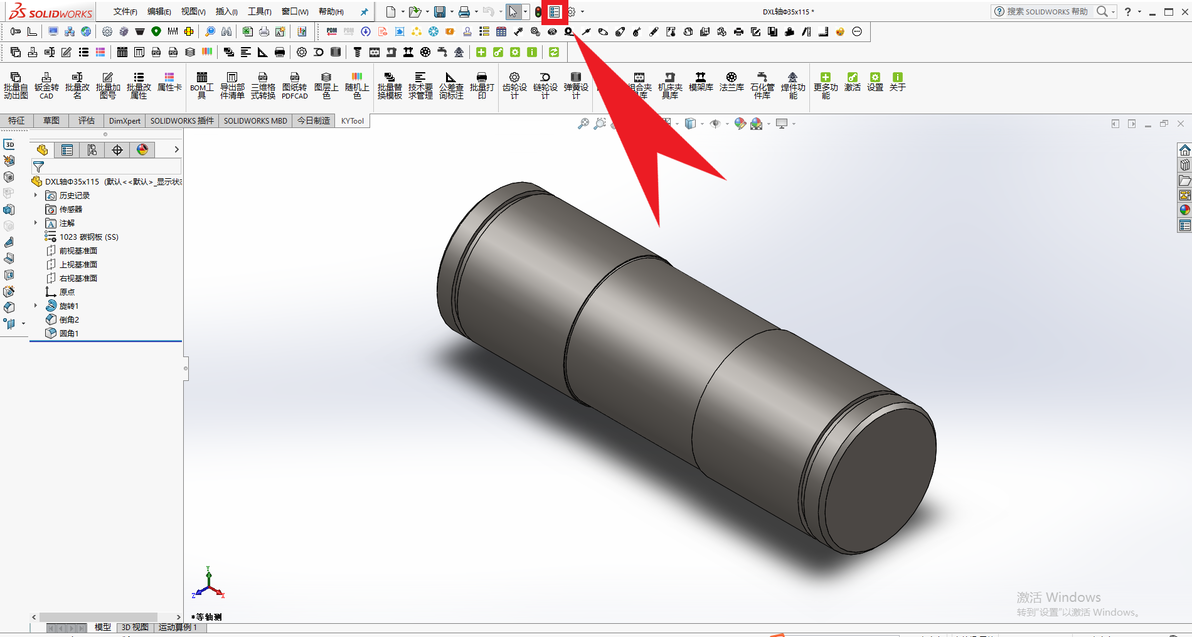

1、在工程视图界面打开零件图（打开零件的方法有很多，这里不作介绍），如图9；

图9

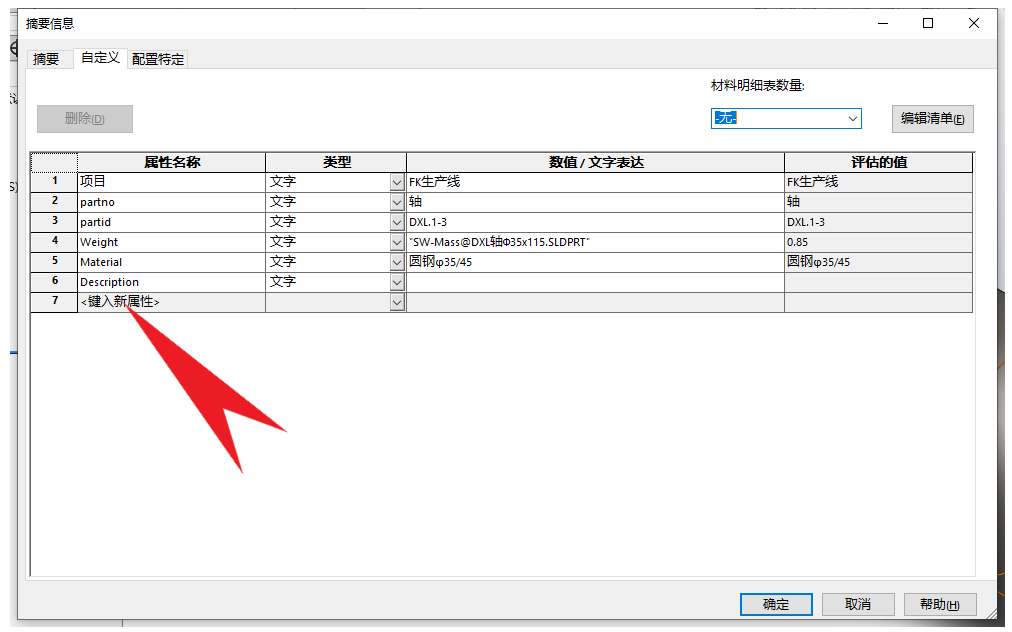

2、单击文件属性图标（图9红框内），出现“摘要信息”窗口，见图10。

图10

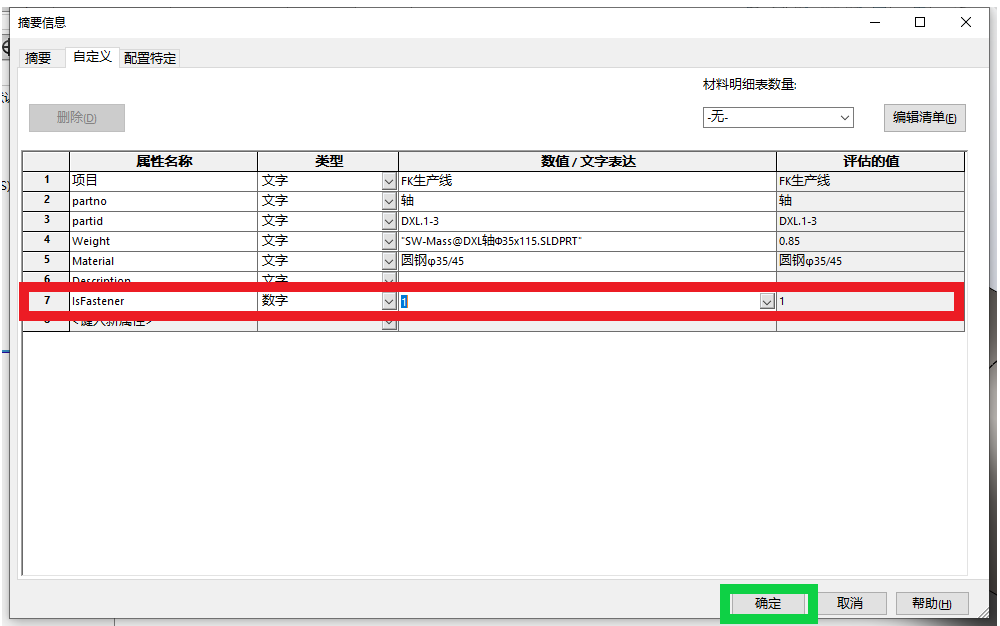

3、在“摘要信息”窗口的属性名称进入新属性（图10箭头所指处）点击选择或输入“isFastener”,“类型”改为“数字”，“数值/文字表达”处输入“1”（见图11红框内），然后点击“确定”（见图11绿框），确定后，返回工程图，看到导向轮轴剖面线消失（见图8）。

图11

这就是Solidworks剖视图中不剖零件的操纵方法与步骤。
